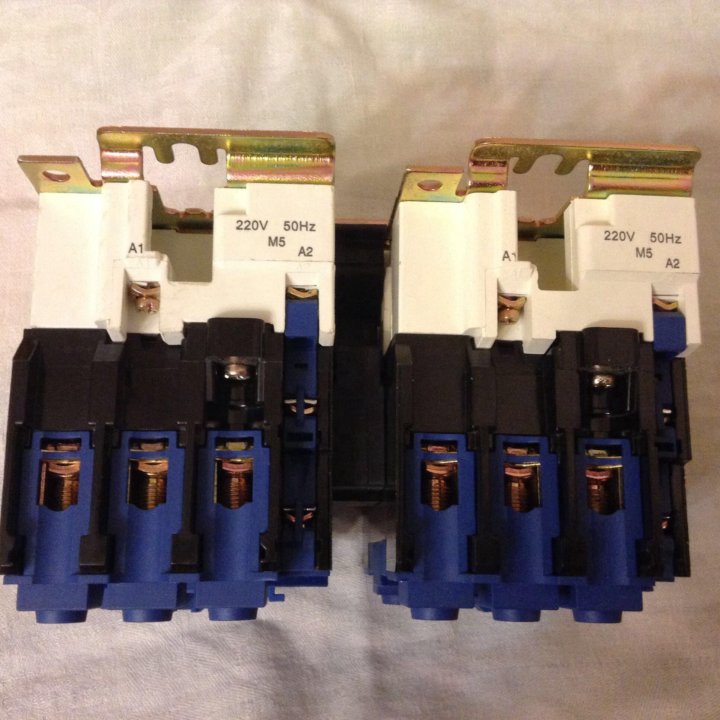

Пускатель реверсивный пмл: Пускатель электромагнитный ПМЛ-1501 УХЛ4 Б, 220В/50Гц, 2р, 10А, реверсивный

alexxlab | 14.02.2023 | 0 | Разное

Содержание

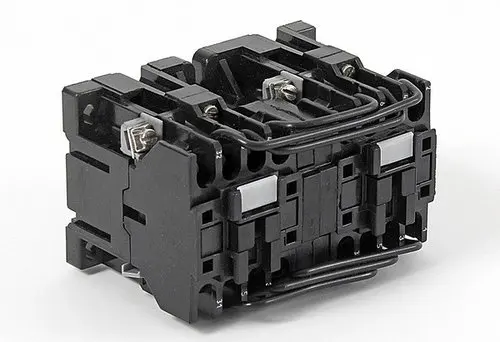

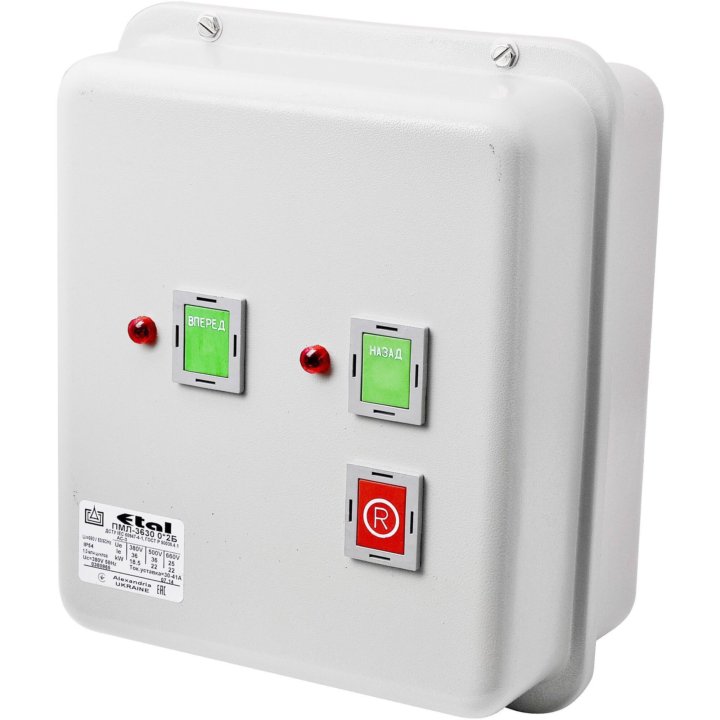

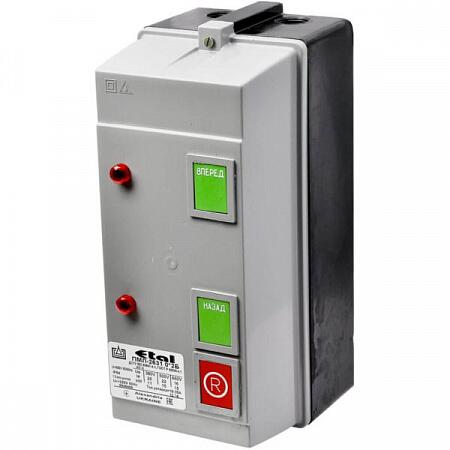

Пускатель реверсивный в пластиковом корпусе ПМЛ-1541 4кВт, 10А[AC3], в.к.2NC, катушка управл. 127В(AC), РТЛ-1014 [7А…10A], IP40 О2 ПМЛ-1541/РТЛ-1014 О2Б AC127 ЭТАЛ

Тарифная цена:

“>(История цены) 2367,68 RUB /шт

Дата	Цена
01.06.2017	2367,68 RUB
08.04.2017	24,69 USD
18. 12.2016	23,52 USD
28.09.2016	22,40 USD
20.09.2016	22,40 USD
22. 05.2016	582,27 UAH
10.02.2016	582,27 UAH
20.12.2015	1469,07 RUB

Пускатели – Профсектор

Документ: Запрос [ 0 позиций ]

Производители

EKF (40)

IEK (29)

КЭАЗ (177)

ЭТАЛ (3914)

Серии

Параметры

нереверсивный (2175)

реверсивный (1895)

“звезда-треугольник” (90)

Сбросить

Справочные данные

Номинальные значения рабочей мощности и тока электродвигателей

Перейти к полному списку . ..

Нормативные документы

ГОСТ 11206-77 Контакторы электромагнитные низковольтные. Общие технические условия. ( PDF, 0,2 МБ )

ГОСТ Р 50030.4.1-2012 Аппаратура распределения и управления низковольтная. Часть 4. Контакторы и пускатели. Раздел 1. Электромеханические контакторы и пускатели. ( PDF, 3,0 МБ )

Перейти к полному списку …

Показать весь товар

В наличии у всех поставщиков

В наличии у поставщиков региона:

Все страныРоссияУкраинаКазахстанБеларусьАзербайджанАрменияГрузияКиргизияЛатвияЛитваМолдавияТаджикистанТуркменияУзбекистанЭстонияЧехияАлтайский крайАмурская областьАрхангельская областьАстраханская областьБелгородская областьБрянская областьВладимирская областьВолгоградская областьВологодская областьВоронежская областьГород федерального значения СевастопольЕврейская автономная областьЗабайкальский крайИвановская областьИркутская областьКабардино-Балкарская РеспубликаКалининградская областьКалужская областьКамчатский крайКарачаево-Черкесская РеспубликаКемеровская областьКировская областьКостромская областьКраснодарский крайКрасноярский крайКурганская областьКурская областьЛенинградская областьЛипецкая областьМагаданская областьМосковская областьМурманская областьНенецкий автономный округНижегородская областьНовгородская областьНовосибирская областьОмская областьОренбургская областьОрловская областьПензенская областьПермский крайПриморский крайПсковская областьРеспублика АдыгеяРеспублика АлтайРеспублика БашкортостанРеспублика БурятияРеспублика ДагестанРеспублика ИнгушетияРеспублика КалмыкияРеспублика КарелияРеспублика КомиРеспублика КрымРеспублика Марий ЭлРеспублика МордовияРеспублика Саха (Якутия)Республика Северная Осетия-АланияРеспублика ТатарстанРеспублика ТываРеспублика ХакасияРостовская областьРязанская областьСамарская областьСаратовская областьСахалинская областьСвердловская областьСмоленская областьСтавропольский крайТамбовская областьТверская областьТомская областьТульская областьТюменская областьУдмуртская РеспубликаУльяновская областьХабаровский крайХанты-Мансийский автономный округ – ЮграЧелябинская областьЧеченская РеспубликаЧувашская РеспубликаЧукотский автономный округЯмало-Ненецкий автономный округЯрославская область

Найдено компонентов: 4160

80″> 96″> 86″> 26″> 72″> 00″> 00″> 00″> 00″> 00″> 00″> 00″>

Наименование	Произв. /Артикул	Ед. изм	Цена	В корзину
Пускатель нереверсивный в пластиковом корпусе КМЭ-1210 5,5кВт, 12А[AC3], 27А[AC1], в.к.1NO, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЭ-1316 [9…13А], IP65	EKF / ctrp-r-12-380v	шт	4139,20 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия В наличии: 98 шт Добавить в документ
Пускатель нереверсивный в металлическом корпусе КМЭ-4011 18,5кВт, 40А[AC3], 60А[AC1], в.к.1NO+1NC, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЭ-2355 [30…40А], IP65	EKF / ctrp-r-40-380v	шт	9348,80 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия В наличии: 125 шт Добавить в документ
Пускатель нереверсивный в металлическом корпусе КМЭ-6511 30кВт, 65А[AC3], 115А[AC1], в.к.1NO+1NC, катушка управл. 220В(AC), кнопки “Пуск”, “Стоп”, РТЭ-3359 [48…65А], IP65	EKF / ctrp-r-65-220v	шт	10282,96 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия В наличии: 10 шт Добавить в документ
Пускатель нереверсивный в металлическом корпусе КМЭ-8011 37кВт, 80А[AC3], 133А[AC1], в.к.1NO+1NC, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЭ-3363 [63…80А], IP65	EKF / ctrp-r-80-380v	шт	16162,86 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия В наличии: 4 шт Добавить в документ
Пускатель нереверсивный в пластиковом корпусе КМИ-11260 5,5кВт, 12А[AC3], катушка управл. 220В(AC), кнопки “Пуск”, “Стоп”, РТИ-1316 [9…13А], IP54	IEK / KKM16-012-220-00	шт	3525,26 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе КМИ-23260 15кВт, 32А[AC3], катушка управл. 220В(AC), кнопки “Пуск”, “Стоп”, РТИ-2355 [30…40А], IP54	IEK / KKM26-032-220-00	шт	5440,75 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в металлическом корпусе КМИ-35062 22кВт, 50А[AC3], в.к.1NC, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТИ-3359 [48…65А], IP54	IEK / KKM36-050-380-00	шт	9356,95 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в металлическом корпусе КМИ-49562 45кВт, 95А[AC3], в.к.1NC, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТИ-3365 [80…93А], IP54	IEK / KKM46-095-380-00	шт	17819,72 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМ12-010220 4кВт, 10А[AC3], в. к.1NO, катушка управл. 220В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1016-2 [9А…13А] IP54 УХЛ3	КЭАЗ / 217252	шт	2692,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМ12-010220 4кВт, 10А[AC3], в.к.1NO, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1014-2 [7А…10А] IP54 УХЛ3	КЭАЗ / 217263	шт	2961,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМ12-040220 18,5кВт, 40А[AC3], в.к.1NO+1NC, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЛ-2055-2 [30А…40А] IP54 УХЛ3	КЭАЗ / 217281	шт	6219,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМ12-010220 4кВт, 10А[AC3], в. к.1NO, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1007-2 [1,6А…2,5А] IP54 УХЛ3	КЭАЗ / 217259	шт	2961,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМ12-010220 4кВт, 10А[AC3], в.к.1NO, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1001-2 [0,1А…0,16А] IP54 УХЛ3	КЭАЗ / 217253	шт	2961,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМ12-010220 4кВт, 10А[AC3], в.к.1NO, катушка управл. 220В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1006-2 [1А…1,6А] IP54 УХЛ3	КЭАЗ / 217246	шт	2692,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМ12-010220 4кВт, 10А[AC3], в. к.1NO, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1002-2 [0,16А…0,25А] IP54 УХЛ3	КЭАЗ / 217254	шт	2961,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМ12-063220 30кВт, 63А[AC3], в.к.1NO+1NC, катушка управл. 110В(AC), кнопки “Пуск”, “Стоп”, РТЛ-2059-2 [48А…65А] IP54 УХЛ3	КЭАЗ / 217282	шт	7355,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМ12-025220 11кВт, 25А[AC3], в.к.1NO, катушка управл. 220В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1014-2 [7А…10А] IP54 УХЛ3	КЭАЗ / 217269	шт	3176,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМ12-025220 11кВт, 25А[AC3], в. к.1NO, катушка управл. 220В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1016-2 [9А…13А] IP54 УХЛ3	КЭАЗ / 217270	шт	3176,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМЛ-1220 4кВт, 10А[AC3], в.к.1NO, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1010-2 [4А…6А] IP54 УХЛ3	КЭАЗ / 110697	шт	2469,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия В наличии: 74 шт Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМЛ-1220 4кВт, 10А[AC3], в.к.1NO, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1014-2 [7А…10А] IP54 УХЛ3	КЭАЗ / 110699	шт	2469,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия В наличии: 732 шт Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМЛ-1220Д 7,5кВт, 16А[AC3], в.к.1NO, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1021-2 [12А…18А] IP54 УХЛ3	КЭАЗ / 110704	шт	2598,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия В наличии: 40 шт Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМЛ-5220Д 45кВт, 100А[AC3], в.к.1NO+1NC, катушка управл. 220В(AC), кнопки “Пуск”, “Стоп”, РТЛ-2064-2 [80А…93А] IP54 УХЛ3	КЭАЗ / 110733	шт	8407,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия В наличии: 43 шт Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМЛ-4220 30кВт, 63А[AC3], в.к.1NO+1NC, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЛ-2061-2 [55А…70А] IP54 УХЛ3	КЭАЗ / 110731	шт	6129,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМЛ-1220 4кВт, 10А[AC3], в. к.1NO, катушка управл. 220В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1016-2 [9А…13А] IP54 УХЛ3	КЭАЗ / 110688	шт	2245,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия В наличии: 106 шт Добавить в документ
Пускатель нереверсивный в пластиковом корпусе ПМЛ-1220 4кВт, 10А[AC3], в. к.1NO, катушка управл. 380В(AC), кнопки “Пуск”, “Стоп”, РТЛ-1005-2 [0,63А…1А] IP54 УХЛ3	КЭАЗ / 110693	шт	2469,00 RUB	Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия Добавить в документ

Показывать по: 2550100

Подробное описание класса/серии

Пускатель электромагнитный (магнитный пускатель) — это низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления, предназначенное для пуска и разгона электродвигателя до номинальной скорости, обеспечения его непрерывной работы, отключения питания и защиты электродвигателя и подключенных цепей от рабочих перегрузок. Пускатель представляет собой контактор укомплектованный дополнительным оборудованием: тепловым реле, дополнительной контактной группой или автоматом для пуска электродвигателя, плавкими предохранителями, защитной оболочкой.

Помимо простого включения, в случае управления электродвигателем пускатель может выполнять функцию переключения направления вращения его ротора (т. н. реверсивная схема), путем изменения порядка следования фаз, для чего в пускатель встраивается второй контактор. Переключения обмоток трехфазного двигателя со «звезды» на «треугольник» производятся для уменьшения пускового тока двигателя.

Контакторные пускатели

PML

Контакторные пускатели PML

	Общественный корпорация Михневский ремонтно-механический завод

Низковольтное оборудование

Автоматические выключатели

Однофазные

AE1031

AE2044

A63M
Двухфазный

AP50B-2MT
Трехфазный

A3716, А3726

А3790

АЭ20

ВА51, VA52

VA57f35

AP50B-3MT
Для устройств DIN

VA6026

ИЭК ВА4729

Контакторные выключатели
КТ60
Размыкатели
Кнопочные выключатели
KE
Поворотные выключатели
ФВ, ПВП
Концевые (позиционные) выключатели
ВПК
ВПУ
Посты кнопочные
ПКТ
ПКЭ
Контакторные пускатели
PMA
ПМЛ
ПМЕ
РМ12
Реле
Термовыключатели
RTL, РТТ

Промежуточные реле
РП-12
Рубильники
Переключатель разъединители
Отключение переключатели
Плавкие предохранители
ППН
PN2

Главная > Электрика Оборудование > Низковольтное оборудование

|

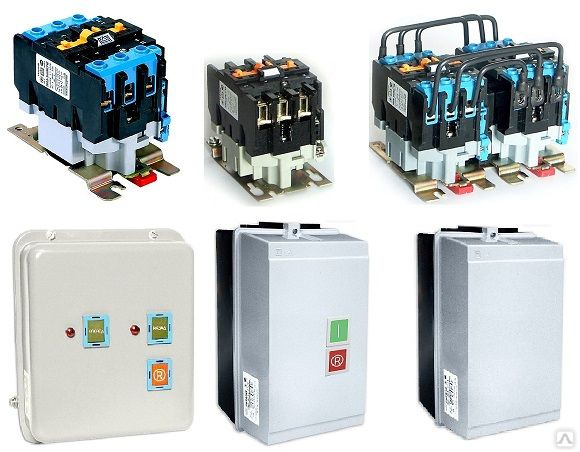

Контакторные пускатели ПМЛ предназначены не только для дистанционного пуска трехфазных электродвигателей с короткозамкнутым ротором посредством прямого подключения к сети, но и для их отключения.
Расширенные функции: реверс, защита двигателя от перегрузок продолжительность, в том числе при отключении фазы (при условии переключатели), изменение схемы пуска обмотки U/D

а) открытая без теплового выключатель;
б) открытый с термовыключателем;
в) закрытый без теплового выключатель;
г) закрытый с термовыключателем.
Стартер тепловой ток переключения соответствует номинальному току пускателя.

Серия	Значение	Номинальный ток, А	Напряжение главной цепи , В	Ток тип/управление частота цепи	Номинальное напряжение катушек намагничивания	Защита тариф
ПМЛ-1000	1	10	220-660	~ 50 Гц ~ 60 Гц	24;36;127;220;240;380;500;660 110; 220;3 80; 400	IP00, IP20 IP40, P54
ПМЛ-2000	2	25	220-660	~ 50 Гц ~ 60 Гц	24;36;127;220;240;380;500;660 110; 220; 380; 400	IP00, IP20 IP40, P54
PML-3000	3	40	220-660	~ 50 Гц ~ 60 Гц	24;36;127;220;240;380;500; 660; 110; 220; 380; 400	IP00, IP20 IP40, P54
ПМЛ-4000	4	63	220-660	~ 50 Гц ~ 60 Гц	24;36;127;220;240;380;500;660 110; 220; 380; Русский версия	gif”>

Поиск

Введите одно или несколько ключевых слов

Предлагаемые услуги нашим клиентам

Здесь вы можете оформить заказ или задать вопрос нашим специалистам.

Электронная почта адреса для отделов продаж:
машиностроительный отдел [email protected]
электротехнический отдел оборудования [email protected]

Адрес и схема проезда

Предлагаемые услуги нашим клиентам

gif” valign=”top”>

Особенности современных магнитных пускателей и их применение

Необходимо рассмотреть эту тему от магнитных пускателей от представителей советского времени. Яркими представителями являются PML и им подобные. Пускатели используются для коммутации мощной нагрузки управляющим сигналом с малым током. Сигнал управления поступает на катушку, которая создает магнитное поле. Он, в свою очередь, создает усилие на магнитопровод, механически связанный с подвижными силовыми контактами и блокировочными контактами.

Магнитный пускатель можно разделить на две части: верхнюю и нижнюю. В нижней части расположены катушка и неподвижная часть магнитопровода, выводы катушки.

Верхняя часть пускателя содержит: набор контактов, подвижную часть магнитопровода с возвратной пружиной. Нужен для размыкания контактов, когда на катушку не подается напряжение, контакты возвращаются в нормальное положение. Во многих случаях в нем находится дугогасительная камера. Подробнее читайте в статье. об устройстве и принципе работы магнитных пускателей.

Общий вид старого стартера показан выше. Ближе к зрителю находятся силовые контакты, они пронумерованы от 1 до 6. Далее мы видим контакты блока, они нужны для реализации дополнительных функций схемы и самовывоза.

Интересно:

Контакты пускателя замыкаются только при подаче напряжения на катушку. Панели управления таких устройств обычно оснащены кнопками без блокировки, а это значит, что стартер будет включаться только при удержании кнопки нажатой.

Если для некоторых схем это хорошо, например, для тали, лебедки и других подъемных механизмов, то для двигателей, работающих в длительном режиме, это не подойдет, представьте себе схему управления насосом, который должен работать без остановки.

Конечно, можно использовать фиксированные кнопки и тумблеры, но более явно используются кнопки «Старт» и «Стоп» на пульте, поэтому используется схема с самоблокировкой через блочные контакты.

Почему статью о современных коммутационных аппаратах я начал с рассмотрения классической модели? Все просто – они до сих пор в большом количестве встречаются на предприятиях, промышленных объектах и др. К тому же они имеют очень большой запас прочности, как по ресурсу, так и по работе в перегруженных режимах.

Структура современных моделей магнитных пускателей

Рассмотрим не частный случай, а современные устройства в общем виде. Отдельные моменты могут различаться и зависеть от конкретной модели или производителя, поэтому я постараюсь охватить максимально широкий круг информации.

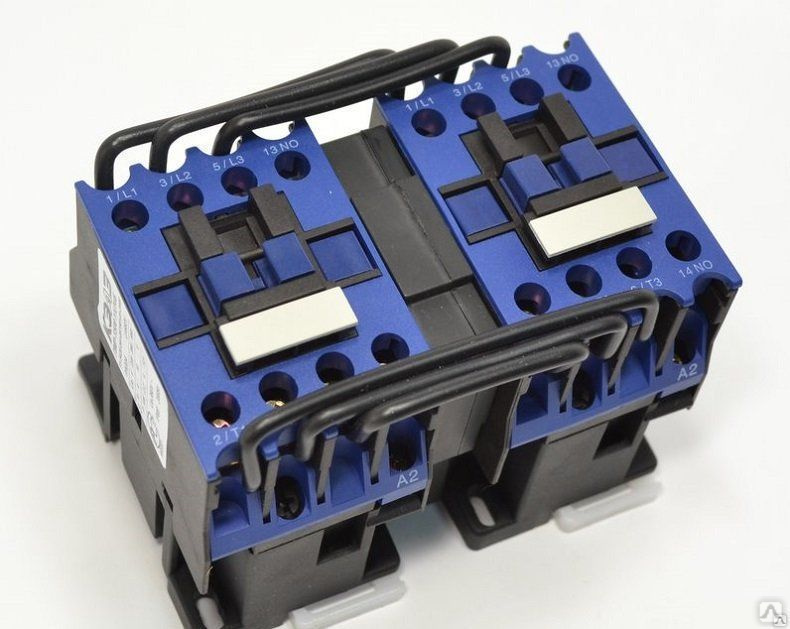

Начнем с общего вида современного стартера.

На передней части перед нами 4 пары контактов. Три из них с маркировкой типа 1L1 и 2T1 являются силовыми контактами для подключения нагрузки к трехфазной сети. Контакты с маркировкой «Л» служат для подключения источника питания, а «Т» — для подключения потребителя.

Как правило, вы можете подключиться к сети как с верхней стороны (L), так и с нижней стороны (T). Но соблюдение маркировки и подключения, описанных в первом способе, сделает схему более наглядной и упростит ее обслуживание другим электрикам, которые будут с ней работать кроме вас. Питание принято начинать с верхней стороны.

Пара контактов 13НО-14НО представляет собой контакты с самоподхватом или блокирующие контакты. Их назначение описано выше.

Интересно:

Основным отличием современных контакторов является маркировка клемм, необходимо помнить, что клеммы с маркировкой “L” и “T” используются для соединения силовых линий – силовой и нагрузки. Контакты с маркировкой NO и NC используются для самоподхвата и других функций цепи. В этом случае NC нормально замкнут (замкнут), а NO нормально разомкнут (разомкнут).

Нормальное состояние контактов – это состояние, при котором отсутствует внешнее воздействие на кнопку или пускатель, т. е. когда кнопка НЕ нажата, а в случае пускателя напряжение на катушке отсутствует и она включена выключенный.

Такие пускатели тоже состоят из верхней и нижней частей, для разнообразия рассмотрим верхнюю часть на примере другого пускателя.

Как видите, все комплектующие такие же, как и на старых отечественных экземплярах. Однако обратите внимание на желтую деталь — изолирующую траверсу; на предыдущем экземпляре он был выполнен в коричневом цвете. Во-первых, по его положению можно судить о состоянии стартера. Если он втянут, стартер включен, а если заподлицо или немного выступает над крышкой, то выключен.

Кроме того, вы можете принудительно включить его в случае проблем с цепью питания катушки. Нужно просто подтолкнуть траверсу отверткой или чем-то еще. Будьте осторожны, чтобы вас не ударило током, такое переключение мощных нагрузок, а особенно двигателей, может быть опасным. При отсутствии должной квалификации делать это не рекомендуется.

Что еще нужно знать о стартерах?

При подключении пускателя внимательно проверьте, на какое напряжение рассчитана катушка. Дело в том, что катушки в основном встречаются на напряжение 220 и 380 вольт, на это указывает соответствующее обозначение на ее корпусе.

Контакты катушки имеют маркировку A1 и A2. Один из контактов катушки можно продублировать на противоположной стороне пускателя для удобства подключения и сборки схемы. Это отражено на картинке ниже, обратите внимание с этой стороны только на один из концов катушки – А2.

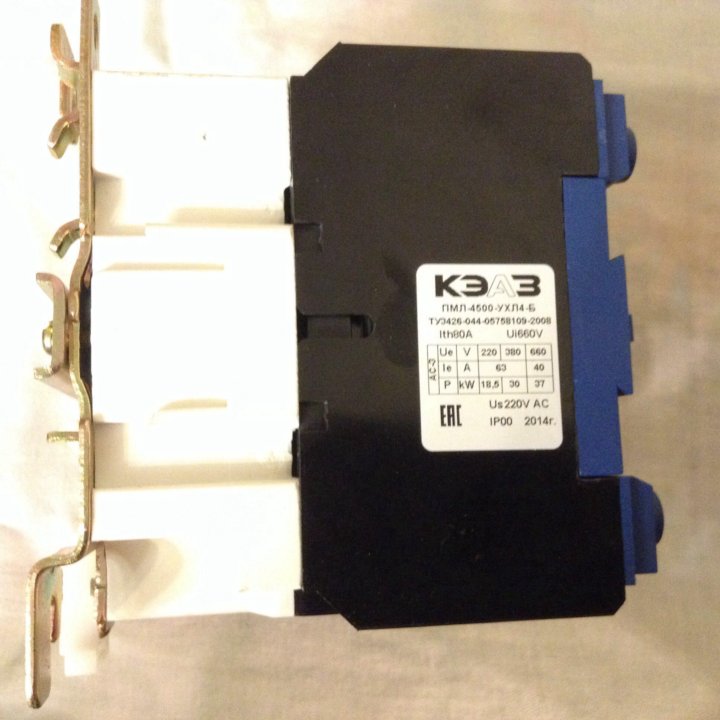

Информация о характеристиках стартера следующая.

Пускатель не может коммутировать один и тот же ток для разных типов нагрузки. На корпусе может быть наклейка или надписи с техническими характеристиками.

АС-3 и АС-1 – это категории применения, в них говорится, что индуктивная нагрузка, например электродвигатель, может переключаться на ток до 9 А, а в случае активной нагрузки (нагревательные элементы и лампы накаливания) до 25 А. Наклейка может состоять из нескольких секторов с похожей информацией или полезными данными, например такими.

На переднюю панель или сбоку можно нанести схему с расположением контактов.

Схема контактов реализована в таком виде. На ней подписаны названия клемм и их положение в нормальном состоянии (отключенная катушка).

Блок дополнительных контактов магнитного пускателя, что это такое и как им пользоваться?

Траверса имеет еще одну дополнительную функцию – соединение с дополнительной контактной колодкой. Обратите внимание на его внешний вид и форму, на его выступающей части есть крючки.

Блок контактов представляет собой дополнительный модуль, который устанавливается сверху пускателя.

Обычно блок контактов содержит 2 или 4 пары контактов. 2 пары выполнены в нормально разомкнутом виде, а 2 пары в закрытом. Эти контакты могут использоваться как для коммутации маломощной нагрузки, так и для реализации дополнительных функций.

Дополнительные функции и оборудование

Стоит отметить, что помимо контактной колодки к пускателям подключается дополнительное оборудование.

Термозащита, дополнительные блок-контакты, ограничители напряжения, блокировка реверса, таймер задержки пуска. На фото вы видите дополнительное оборудование для стартера ABB.

Каждый из производителей может выпускать другие комплекты дополнительных устройств. Инженеры крупных компаний предоставили решения ряда производственных задач, которые реализуются с помощью стартеров. Раньше это приходилось делать с помощью отдельных модулей, а это увеличивало как количество проводов, расположенных в щитке для подключения оперативных цепей и блоков, так и общую занимаемую площадь.

Схема подключения магнитного пускателя

Я уже говорил, что обычно магнитный пускатель подключается через кнопки без блокировки. Эти кнопки устанавливаются в кнопочный пост. Один из самых распространенных вариантов — пост типа ПКЕ, показанный на фото ниже.

Если вам нужно реализовать вращение двигателя в обе стороны, используйте пост с тремя кнопками:

Внутри корпуса вы найдете клеммы на задней стороне кнопок, каждая с парой нормально замкнутых и парой нормально открытые, расположенные на противоположных сторонах.
