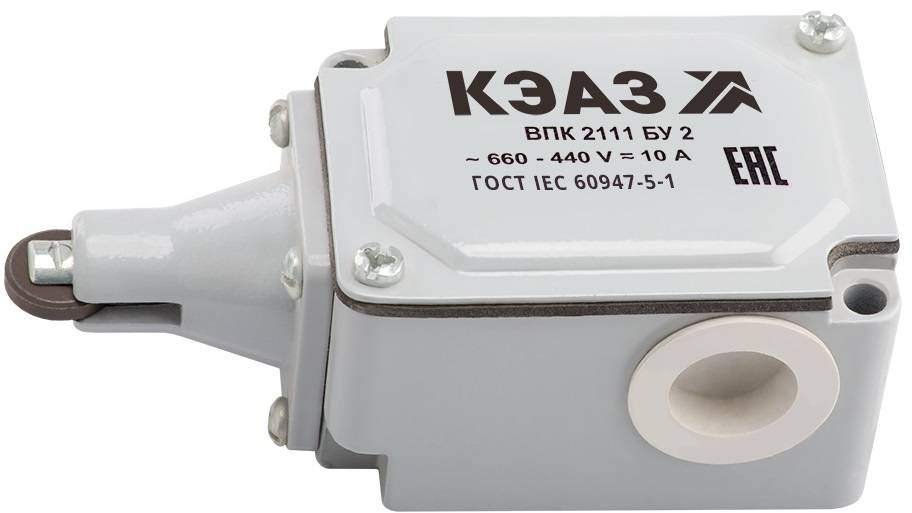

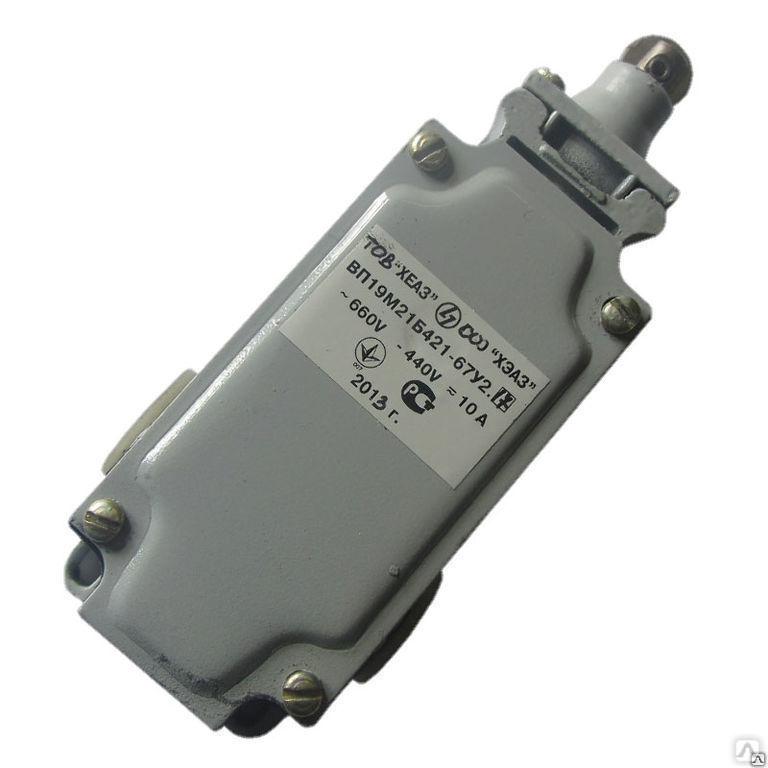

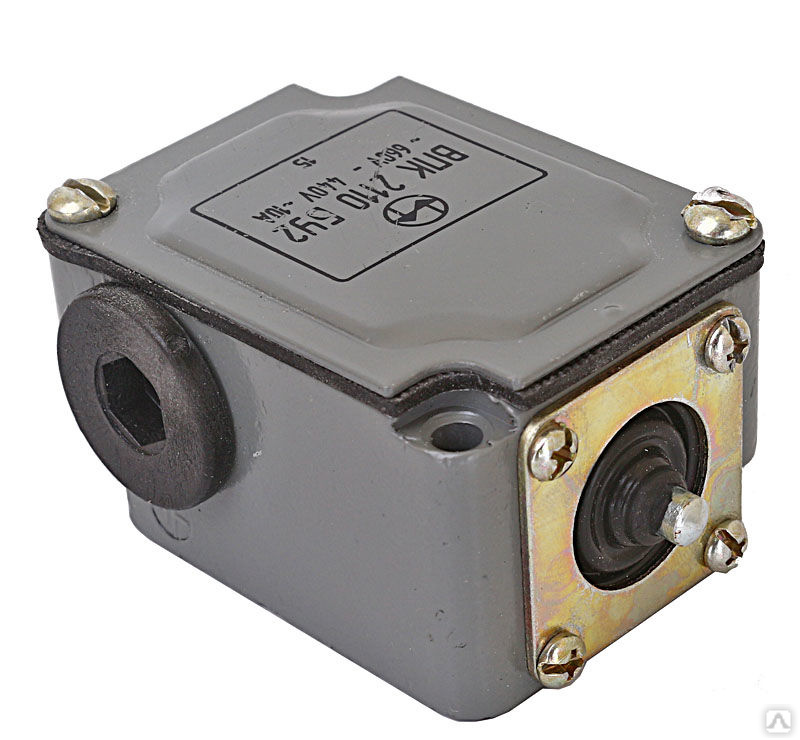

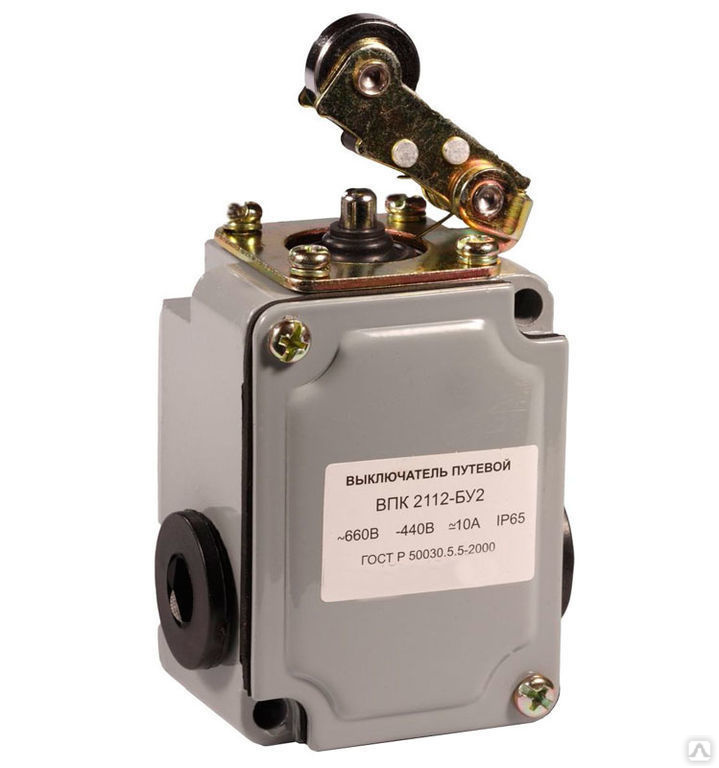

Выключатели концевые, путевые

Концевой выключатель – электротехническое устройство, ключ, выполняющее роль замыкания и размыкания цепи. Такие выключатели устанавливаются на подвижные механизмы, чаще всего, для ограничения их передвижения в заданном диапазоне. Например: автоматические ворота, промышленные станки, раздвижные системы.

Сам концевой выключатель выполняет функции аналогичные обычному выключателю.

Конструкция концевого выключателя оптимизирована для использования в системах управления: малогабаритный прочный корпус (обычно изготавливаемый из металла) имеет элементы конструкции, позволяющие легко закрепить и сориентировать в пространстве; индикация работы (поданного питания) и срабатывания датчика выполнены при помощи ярких разноцветных светодиодов, подключение производится при помощи миниатюрного разъёма общераспространённого промышленного интерфейса.

Часто концевой выключатель содержит две пары контактов, нормально разомкнутые и нормально замкнутые. Замкнутая пара позволяет контролировать состояние подключения концевого выключателя: если сигнал переданный по этой паре не возвращается, можно сделать вывод о повреждении кабеля к выключателю. Разомкнутая пара может использоваться для прохождения сигнала после срабатывания выключателя.

Выберите подкатегорию

Сортировка: По умолчаниюНазвание (А – Я)Название (Я – А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А – Я)Модель (Я – А)

Показать: 16255075100

Выключатель концевой ВУ-150А

Компания “Электроточка” реализует конечные выключатели серии ВУ-150, ВУ-250:Выключате..

5400.00 грн.

Выключатель концевой ВУ-150М

Компания “Электроточка” реализует конечные выключатели серии ВУ-150, ВУ-250:Выключате..

5100.00 грн.

Выключатель концевой ВУ-22-2Б

Концевой выключатель ВУ-22-2Б1, Б4 Однополюсные рычажные выключатели управления серии ВУ с н. .

420.00 грн.

Выключатель концевой ВУ-250А

Компания “Электроточка” реализует конечные выключатели серии ВУ-150, ВУ-250:Выключате..

5400.00 грн.

Выключатель концевой ВУ-250М

Компания “Электроточка” реализует конечные выключатели серии ВУ-150, ВУ-250:Выключате..

5100.00 грн.

Выключатель концевой ВУ-250М два вала

Компания “Электроточка” реализует конечные выключатели серии ВУ-150, ВУ-250 на два ва..

6300.00 грн.

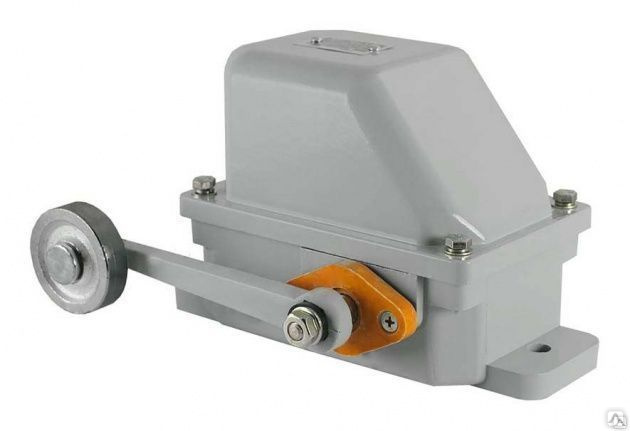

Выключатель концевой КУ-801 (аналог КУ-701)

Выключатели путевые серии КУ-800 предназначены для коммутации цепей управления в крановых электропри..

1110.00 грн.

Выключатель концевой НВ-701А

Выключатель концевой НВ-701, НВ-701А предназначены для выключения и включения цепей механизмов упра. .

1581.00 грн.

Выключатель концевой НВ-702А

Выключатель концевой НВ-702А предназначены для выключения и включения цепей механизмов управления и ..

1581.00 грн.

Выключатель концевой ручной ВУ-701А

Выключатель концевой ручной ВУ-701А предназначен для коммутирования цепей управления переменного и ..

1110.00 грн.

Микропереключатель МП-1109

Микровыключатели (микропереключатели) МП1101, МП1102, МП1104, МП1105, МП1107, МП1109, МП1110, М..

300.00 грн.

Переключатель концевой ПП-743 (КУ-703)

Переключатель концевой ПП-743 — коммутирующее устройство, которое предназначено для контро..

1720.00 грн.

БПМ-21-026-55У3 блок путевых выключателей

Блоки путевых микровыключателей серии БПМ21 предназначены для коммутации электрических цепей управле. .

2400.00 грн.

БПМ-21-046-55У3 блок путевых выключателей

Блоки путевых микровыключателей серии БПМ21 предназначены для коммутации электрических цепей управле..

3600.00 грн.

Показано с 1 по 16 из 148 (всего 10 страниц)

Концевой выключатель ВП 16РГ-23Б-231-55 У2.3 — цена 1 835 руб, ВП 16РГ-23Б-231-55 У2.3 — в Санкт-Петербурге

Главная Каталог Электротехническое оборудование Концевые выключатели Концевой выключатель ВП 16РГ-23Б-231-55 У2.3

в наличии

от 1 835 руб

^*Предложение не является публичной офертой

Версия для печати

Выключатели путевые ВП16 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Габаритные размеры LxHxB, мм: 63x130x79мм

Номинальный коммутируемый ток – 16А

Номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока

Контактная группа – 1з + 1р

Вид переключающего устройства – мгновенного действия

Усилие прямого срабатывания – не более 50Н, обратное – не менее 2Н

Прямой рабочий ход, градус: 10±3, дополнительный ход, не более, градус: 30

Дифференциал хода, градус: 7±3

Механическая износостойкость, циклов ВО, не менее: 14000000 (для исполнения с селективным приводом: 10000 000)

Коммутационная износостойкость, при скорости перемещения управляющего упора 0,33м/с, при частоте включений 1200

циклов ВО в час и продолжительности включений (ПВ=40-60%), не менее:

на переменном токе: 1 000 000

на постоянном токе: 1 600 000

Выключатель может быть представлен в 2-ух модификациях, Г-резьбовой неуплотненный ввод, Е-модифицированный —уплотненный ввод через сальник

Климатическое исполнение и категория размещения – У2, Т2, XЛ2

Характеристики

Артикул

ВП 16РГ-23Б-231-55 У2. 3

Кол-во полюсов

Ном. ток, In

10А

Ном. рабочее напряжение, Ue

660В, 50Гц/440В пост.

Тип привода

рычаг с роликом

Контактная группа

1з + 1р

Страна производства

Россия

Путевой выключатель ВП16Р-23-231 является аппаратом общего назначения, прямого действия с самовозвратом. Предназначен для коммутации электрических цепей управления, под воздействием упоров, в определенных точках пути, где движение контролируемого объекта должно быть изменено, или возникает необходимость сообщения о достижении объектом заданного положения.

Концевой выключатель ВП16Р-23-231 изготовлен с приводом в виде рычага с роликом. Конструкция выключателя позволяет самостоятельно устанавливать необходимое направление рабочего хода, и регулировать угол установки рычага, относительно оси корпуса, в пределах ±55

^о.

Принцип срабатывания выключателя

Контактная группа, выключателей данного типа, обеспечивает коммутацию двух электрических цепей, позволяя осуществлять включение и выключение, если требуется управление толькой одной цепью, или переключение, если требуется управление сразу двумя электрическими цепями. На приведенной ниже схеме, первая цепь обозначается как (1-2), вторая – (3-4).
Выключатели серии ВП16Р производятся с контактной группой полумгновенного действия. Переключение между электрическими цепями происходит только в крайних положениях. То есть, переключение происходит только при полном нажатии на привод выключателя. Минимальное воздействие на привод, переключающий контакт в движение не приводит.

Схема срабатывания выключателя ВП16Р

Порядок коммутации:

При механическом воздействии на привод выключателя, цепь (1-2) размыкается, а цепь (3-4) замыкается. После исключения воздействия на привод, переключающий контакт возвращается в исходное положение.

В зависимости от наличия дополнительного сальника на кабельном вводе, различается написание марки выключателя:

Концевой выключатель ВП16РГ-23Б-231-55У2.3 – резьбовой кабельный ввод, без сальника;

Концевой выключатель ВП16РЕ-23Б-231-55У2.3 – резьбовой кабельный ввод, уплотненный сальником, где:

“ВП16” – тип выключателя;
“Р” – индекс модернизации;
“Г” – корпус без сальника;
“Е” – корпус с сальником;
“23Б” – группа коммутационной износостойкости;
“2

” – количество коммутируемых цепей;
“3” – исполнение привода;
“1” – крепление на ровную поверхность;
“55” – степень защиты Ip по ГОСТ 14255-69;
“У2” – климатическое исполнение по ГОСТ 15150-69;
“3” – сочетание контактов – 1з + 1р;

Выключатели данной серии имеют ряд преимуществ, выделяющих их среди других моделей: установка направления рабочего хода осуществляется оперативно, т. к. процесс максимально упрощен. Высокая коммутационная и механическая устойчивость положительно сказывается на работе выключателя, снижая риск возникновения поломок. Корпус хорошо защищает внутренние элементы от влаги и пыли, делая возможным эксплуатацию в реальных условиях:

Рабочие температуры – от -60 до +70 градусов по Цельсию
Высота над уровнем моря до 4300 м

Рабочее положение концевого выключателя серии ВП 16 не влияет на его функциональные возможности.

Наименование	Вид привода	Исполнения по типу срабатывания	Прямой рабочий ход	Масса, г, не более
ВП16РГ23Б231-55У2.3	рычаг с роликом	полумгновенный	10º	2825


а) с приводом рычаг с роликом

б) с V-образным рычагом	в) с селективным приводом

г) с притычным вводом	д) с резьбовым уплотненным вводом (сальник M20х1,5)

Оформите заказ на Концевой выключатель ВП 16РГ-23Б-231-55 У2.

3 в удобной для Вас форме:

разместите заказ через корзину сайта;
заполните форму обратной связи;
свяжитесь с нашими менеджерами по тел. (812) 436-48-79, 436-48-81, 436-48-93;
отправьте заявку на электронный адрес [email protected].

Пять причин заказать Концевой выключатель ВП 16РГ-23Б-231-55 У2.3 в нашей компании:

Помощь в подборе оборудования. Техническое консультирование.
Наличие на складе. Минимальные сроки поставки.
Предоставление скидок оптовым заказчикам.
Организованная работа склада. Отгрузка без ожидания и очередей.
Доставка по России. Бесплатная доставка до транспортной компании.

← Концевой выключатель ВП 16РЕ-23Б-231-55 У2.3 Концевой выключатель ВП 15К-21А-291-54 У2.3 (У2.8) →

Объяснение концевых выключателей

— принципы работы и типы

Вероятно, не проходит и дня, чтобы вы не использовали или не сталкивались с концевыми выключателями дома или на рабочем месте.

Типы концевых выключателей

Существует 4 основных типа концевых выключателей:

1. Усик

2. Ролик

3. Рычаг

4. Плунжер

В зависимости от применения предел переключатель может быть комбинацией двух основных типов, таких как роликовый рычаг.

Что такое концевые выключатели?

Концевой выключатель представляет собой электромеханическое устройство, приводимое в действие физической силой, приложенной к нему объектом.

Концевые выключатели используются для обнаружения присутствия или отсутствия объекта.

Эти переключатели изначально использовались для определения предела перемещения объекта, поэтому они получили название Концевой выключатель .

Применение концевых выключателей

Когда вы открываете дверь холодильника, внутри загорается свет. Как это происходит? Да…. ты угадал! Концевой выключатель используется для определения того, открыта или закрыта дверца холодильника.

Давайте рассмотрим еще одно применение концевого выключателя, с которым вы можете столкнуться дома. На многих гаражных воротах есть концевой выключатель, который останавливает движение ворот, когда они достигают полностью открытого положения.

Как работают концевые выключатели?

Хорошо… теперь, когда мы рассмотрели несколько вариантов применения концевых выключателей, где вы можете увидеть их в действии дома, давайте подробнее рассмотрим само устройство.

Концевые выключатели представляют собой электромеханические устройства, состоящие из исполнительного механизма, механически связанного с электрическим переключателем.

Когда объект касается исполнительного механизма, переключатель срабатывает, вызывая замыкание или разрыв электрического соединения.

Конфигурации концевых выключателей

Концевые выключатели доступны в нескольких конфигурациях: нормально разомкнутые, нормально закрытые или по одной из каждой.

Символы концевых выключателей

В зависимости от происхождения электрической схемы концевые выключатели могут быть нарисованы по-разному.

Международная электротехническая комиссия ( IEC ) и Национальная ассоциация производителей электрооборудования ( NEMA ) имеют немного разные символы.

Микропереключатель

Давайте заглянем внутрь микровыключателя, который является разновидностью концевого выключателя.

Микропереключатель имеет 2 концевых выключателя, работающих вместе и имеющих общую клемму. Один концевой выключатель нормально разомкнут, а другой нормально замкнут.

Чтобы быть технически правильным, конфигурация коммутатора S ingle P ole D ouble T hrow или обычно называемый SPDT .

Пунктирная линия указывает на то, что оба переключателя механически связаны и будут работать одновременно.

Простая схема микропереключателя

Итак, давайте подключим микровыключатель к цепи лампы. В неактивном состоянии горит красная лампочка, поскольку устройство не приводится в действие объектом, нажимающим на курок.

При нажатии триггера устройство активируется, и загорается зеленая лампочка.

Концевые выключатели в действии

Теперь, когда вы увидели концевые выключатели в действии, вы, вероятно, думаете о некоторых приложениях, в которых вы видели их в действии.

Например, вы можете увидеть концевые выключатели, приводимые в действие контейнером на сборочной линии, приводимые в действие вращающейся частью машины или любым количеством других движущихся механических объектов.

Концевые выключатели можно использовать для подсчета проходящих объектов или определения положения гидравлического цилиндра.

Датчик приближения и концевой выключатель

Концевые выключатели постепенно начинают исчезать из многих промышленных применений. На смену им приходят датчики приближения.

В отличие от концевого выключателя датчик приближения не имеет механических движущихся частей.

Датчик приближения выполняет действие переключения с электронными переключателями .

Концевые выключатели не исчезнут полностью в ближайшее время, поскольку они затмят своих аналогов бесконтактных датчиков своей прочностью и надежной работой в сложных условиях.

Вообще говоря, концевые выключатели способны обрабатывать гораздо более высокие значения тока, чем бесконтактные датчики.

Вы можете просмотреть одну из наших других статей:

Что такое датчик? Различные типы датчиков, области применения

Резюме

Хорошо, давайте рассмотрим…

– Существует 4 основных типа концевых выключателей: усовые, роликовые, рычажные и плунжерные.

– Концевые выключатели представляют собой электромеханические устройства, приводимые в действие физической силой, приложенной к ним объектом.

– Концевой выключатель представляет собой электромеханическое устройство, состоящее из исполнительного механизма, механически связанного с электрическим переключателем.

– Концевые выключатели доступны в нескольких конфигурациях переключателя: нормально открытый, нормально закрытый или по одной из них.

— В зависимости от происхождения электрической схемы концевые выключатели могут быть нарисованы по-разному.
— Концевые выключатели заменяются бесконтактными датчиками во многих приложениях.

Если у вас есть какие-либо вопросы об использовании концевых выключателей, задайте их в комментариях ниже, и мы свяжемся с вами менее чем через 24 часа.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Команда RealPars

Что такое концевой выключатель? | OMRON Electronic Components

Определение

Концевой выключатель представляет собой датчик обнаружения, состоящий из основного переключателя в металлическом или пластиковом корпусе.
Прочный внешний корпус защищает внутреннюю часть коммутатора от внешних воздействий, влаги, масла, пыли и грязи, поэтому его можно использовать в местах, где требуется механическая прочность и устойчивость к воздействию окружающей среды.

Особенности

Высокая механическая прочность	Эти переключатели подвергаются значительным нагрузкам и ударам, поэтому корпус и привод изготовлены из прочных материалов.
Превосходная устойчивость к воздействию окружающей среды	Мы разработали герметичную конструкцию и материалы, которые можно использовать даже в суровых условиях с воздействием влаги, масла, пыли, грязи и высоких или низких температур.

Концевые выключатели используются в средах, требующих механической прочности или устойчивости к воздействию окружающей среды, где нельзя использовать обычные базовые выключатели.

Модели

Существует два типа концевых выключателей: универсальные вертикальные типы и горизонтальные типы, обладающие превосходной механической прочностью.

У нас есть богатая линейка продуктов самых разных размеров, чтобы вы могли выбрать коммутаторы, наиболее подходящие для вашей прикладной среды.
Мы даже предлагаем переключатели, которые обеспечивают улучшение определенных характеристик, таких как высокая герметичность или высокая надежность для использования в суровых условиях.

Вертикальные типы
Высокая герметизация, высокая ударопрочность и высокая прочность	Стандартные переключатели с множеством вариантов	Компактный и недорогой	Компактный и низкопрофильный с высокими уплотняющими свойствами

Горизонтальные типы
Высокая отключающая способность и долговечность	Высокая прочность по низкой цене	Компактный с высокой точностью	Компактный и долговечный	Легкий и компактный, Высокая прочность, Высокая герметичность

Выберите наилучшую конфигурацию для ваших приложений из широкого спектра внешних размеров и спецификаций.

Конструкции

Основными компонентами концевого выключателя являются привод, крышка, встроенный выключатель и корпус выключателя.

1.Привод

Сила и движение, получаемые от объекта обнаружения, передаются на встроенный переключатель через внутренний плунжер.
Основными типами приводов являются роликовый рычаг, плунжер и гибкий стержень.

Роликовый рычаг

Плунжер

Гибкий стержень

Выберите наилучший тип привода в зависимости от формы и движения объекта обнаружения.

2.Крышка

Прикрепите крышку после того, как вы подключили внешний соединительный кабель к клемме на встроенном переключателе.
Используйте резиновую прокладку для герметизации соединения между крышкой и корпусом переключателя.

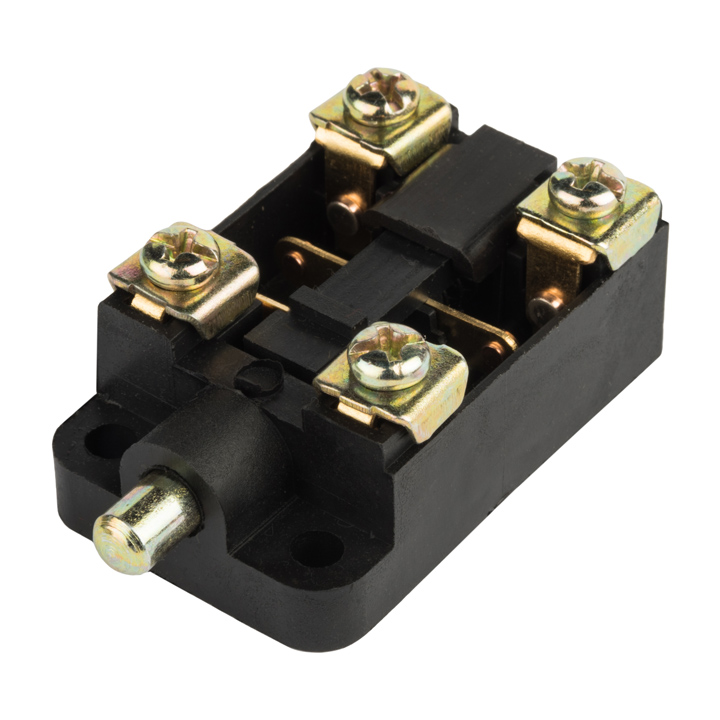

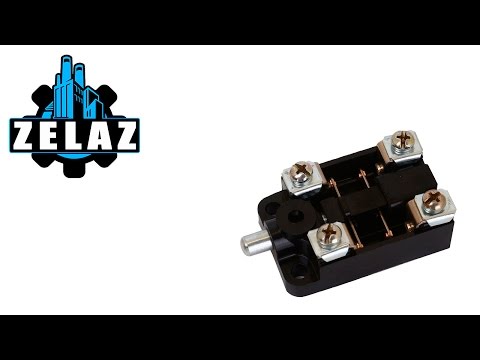

3. Встроенный переключатель

Встроенный переключатель может мгновенно включаться и выключаться благодаря механизму мгновенного действия.
