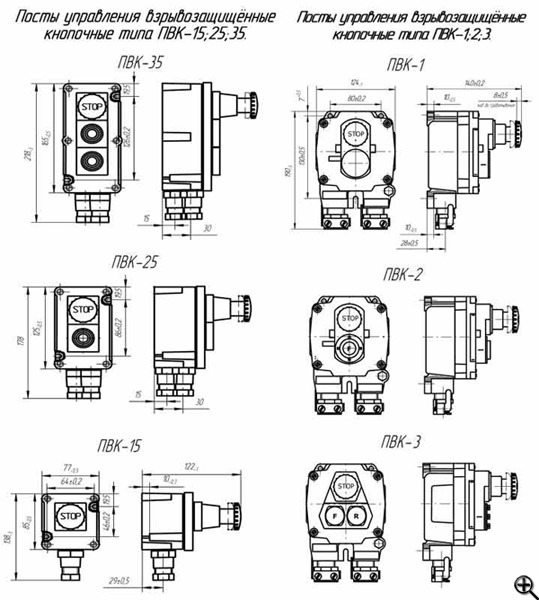

Посты взрывозащищенные кнопочные ПВК -1, 2, 3

Описание

Удобное расположение кнопок
Прочность и надёжность конструкции
Удобное подключение кабелей

Назначение

Посты предназначены для эксплуатации:

с маркировкой взрывозащиты РВ Ex d I Мb, РВ ExdI в угольных и сланцевых шахтах, опасных по газу и пыли;
с маркировкой взрывозащиты 1Ex d IIА T6 Gb, 1ExdIIАT6, 1Ex d IIВ T6 Gb, 1ExdIIВT6, 1Ex d IIС T6 Gb, 1ExdIIСT6,1Ex d e IIC T6 Gb, 2Ex d e IIВ T6 Gb, 2Ex d е IIC T6 Gс, 2ЕxеdIIСТ6 – во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Наличие встроенных кабельных вводов обеспечивает удобность подключения.
Грибовидная кнопка «Стоп» имеет механизм фиксации.

Конструкция

Привод кнопки «Стоп» – грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» – цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки по умолчанию имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².

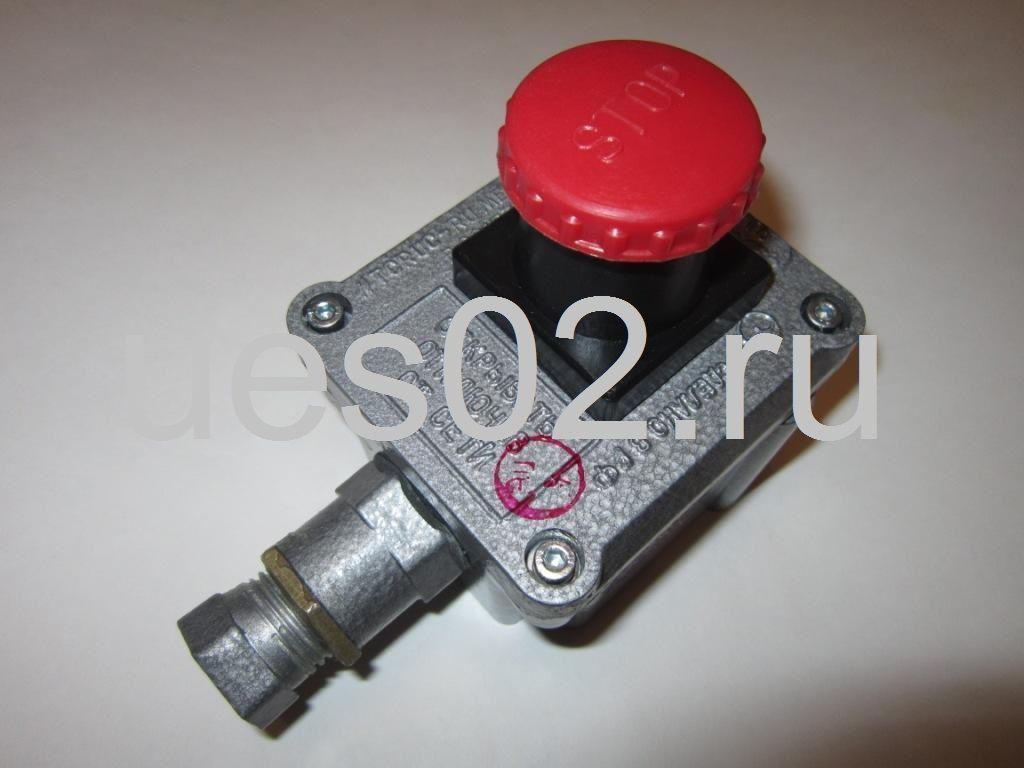

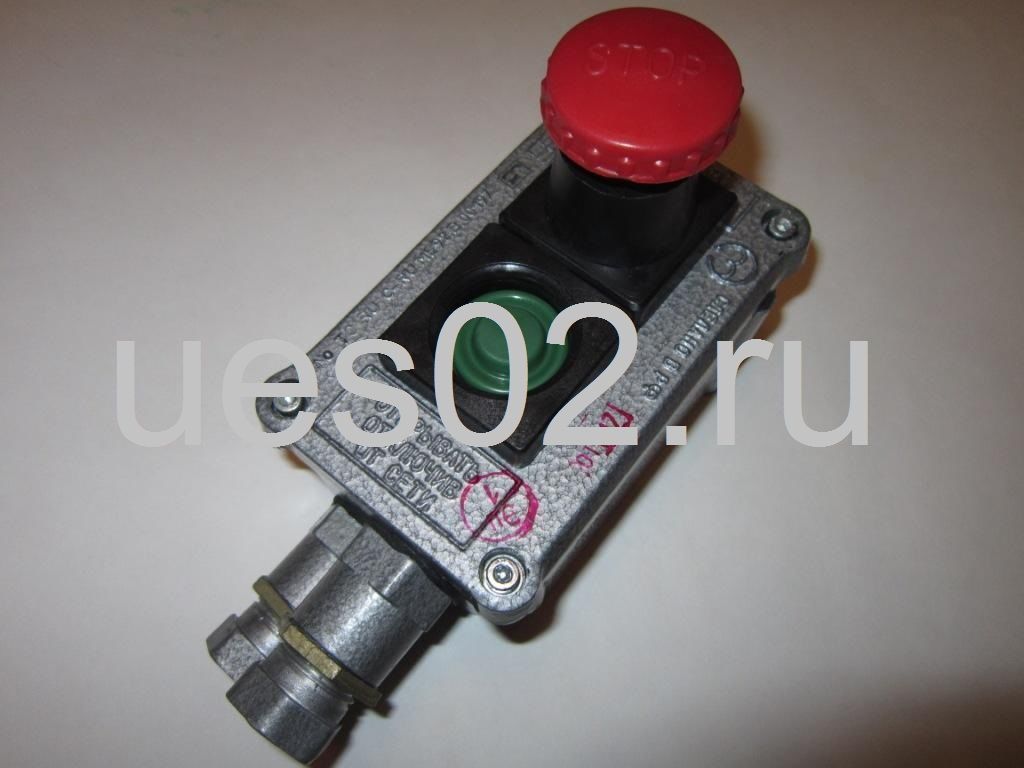

По умолчанию в постах ПВК-1 установлена одна кнопка «Стоп» с самофиксацией красного цвета, в постах ПВК-2 – одна кнопка «Стоп» с самофиксацией красного цвета и одна кнопка «Пуск» чёрного цвета, в постах ПВК-3 – одна кнопка «Стоп» с самофиксацией красного цвета и две кнопки «Пуск» чёрного цвета.

Пост имеет два вводных устройства для обеспечения возможности подведения гибкого или бронированного кабеля диаметром от 8 мм до 14 мм. Посты управления могут комплектоваться по требованию заказчика 1 или 2 вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты постов, с возможностью подведения кабеля диаметром до 14 мм.

Масса постов ПВК-1 не более 1,6 кг, ПВК-2 не более 1,8 кг, ПВК-3 не более 1,9 кг.

Условные обозначения

ПВК – Х1 Х2 Х3

ПВК – пост управления взрывозащищенный кнопочный

Х1 – исполнение по количеству кнопок: 1 или 2 или 3

Х2 – маркировка взрывозащиты:

1 – РВ Ex d I Мb или РВ ExdI
2 – 1Ex d IIВ T6 Gb или 1ExdIIВT6
3 – 1Ex d IIС T6 Gb или 1ExdIIСT6
4 – 2Ex d е IIC T6 Gс или 2ЕxеdIIСТ6
6 – 1Ex d IIА T6 Gb или 1ExdIIАT6
7 – 2Ex d e IIВ T6 Gb
9 – 1Ex d e IICT6 Gb

Х3 – вид климатического исполнения и категория размещения по ГОСТ 15150-69: У1, ХЛ1, ОМ1, Т1, У5, Т5

Пример формулировки заказа:

ПВК-21У5 – пост, содержащий два толкателя с маркировкой взрывозащиты РВ Ex d l Mb, климатического размещения У и категории размещения 5.

ПВК-22-(Л-2БМ-М20)х1-(З-Л-М27)х1-ХЛ1 – пост, содержащий две кнопки, с маркировкой взрывозащиты 1Ex d е llB T6 Gb, с одним кабельным вводом ВК-Л-ВЭЛ2БМ-М20-Exd, климатического размещения и категории размещения ХЛ1.

Технический характеристики

Маркировка взрывозащиты: РВ Ex d I Mb, РВ ExdI, 1Ex d IIА Т6 Gb, 1ExdIIAT6, 1Ex d IIВ Т6 Gb, 1ExdIIBT6, 1Ex d IIС Т6 Gb,1ExdIIСТ6, 1Ex d e IIC T6 Gb, 2Ex d e IIB T6 Gb, 2Ex d e IIC T6 Gc, 2ExedIICT6, Ex tb IIICT80°C…T85°C Db

Номинальное напряжение:

переменного тока (50 или 60 ГЦ):

РВ Ex d I Mb, РВ ExdI – до 127В
1Ex d IIА Т6 Gb, 1ExdIIAT6, 1Ex d IIВ Т6 Gb, 1ExdIIBT6, 1Ex d IIС Т6 Gb,1ExdIIСТ6 – до 660В
1Ex d e IIC T6 Gb, 2Ex d e IIB T6 Gb, 2Ex d e IIC T6 Gc, 2ExedIICT6 – до 380В

постоянного тока (50или60 Гц):

РВ Ex d I Mb, РВ ExdI – до 110В
1Ex d IIА Т6 Gb, 1ExdIIAT6, 1Ex d IIВ Т6 Gb, 1ExdIIBT6, 1Ex d IIС Т6 Gb,1ExdIIСТ6 – до 440В
1Ex d e IIC T6 Gb, 2Ex d e IIB T6 Gb, 2Ex d e IIC T6 Gc, 2ExedIICT6 – до 220В

Номинальный ток : 16А

Температура окружающей среды:

для исполнения У1 – от – 40°С до + 40°С
для исполнения У5 – от – 5°С до + 35°С
для исполнения Т5 – от +1°С до + 35°С
для исполнения ХЛ1 – от – 60°С до + 40°С
для исполнения ОМ1 – от – 60°С до + 45°С
для исполнения Т1 – от – 10°С до + 45°С

Высота над уровнем моря : не более 4300 м

Номер технических условий : ТУ 16-89 ИМШБ. 642254.017

Пост Взрывозащищенный Кнопочный ПВК – Велан

Описание
Характеристики

Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.
Посты предназначены для эксплуатации:
– с маркировкой взрывозащиты РВ ExdI в угольных и сланцевых шахтах, опасных по газу и пыли;
– с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIICT80°C Db, 2ExedIICT6, 1ExdIIАТ6, 1ExdIIВТ6, 1ExdIIСТ6 – во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Наличие встроенных кабельных вводов обеспечивает удобность подключения.
Грибовидная кнопка «Стоп» имеет механизм фиксации.

Конструкция

Взрывонепроницаемая оболочка постов ПВК-1, 2, 3 изготовлена из алюминиевого сплава и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух- или трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей.
Привод кнопки «Стоп» – грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» – цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки по умолчанию имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².
По умолчанию в постах ПВК-1 установлена одна кнопка «Стоп» с самофиксацией красного цвета, в постах ПВК-2 – одна кнопка «Стоп» с самофиксацией красного цвета и одна кнопка «Пуск» чёрного цвета, в постах ПВК-3 – одна кнопка «Стоп» с самофиксацией красного цвета и две кнопки «Пуск» чёрного цвета.

Параметры и свойства
Маркировки взрывозащиты	РВ Ex d I Mb, РВ ExdI, 1Ex d IIА Т6 Gb, 1ExdIIAT6, 1Ex d IIВ Т6 Gb, 1ExdIIBT6, 1Ex d IIС Т6 Gb,1ExdIIСТ6, 1Ex d e IIC T6 Gb, 2Ex d e IIB T6 Gb, 2Ex d e IIC T6 Gc, 2ExedIICT6, Ex tb IIICT80°C…T85°C Db
Напряжение	переменного тока (50 или 60 ГЦ): РВ Ex d I Mb, РВ ExdI – до 127В 1Ex d IIА Т6 Gb, 1ExdIIAT6, 1Ex d IIВ Т6 Gb, 1ExdIIBT6, 1Ex d IIС Т6 Gb,1ExdIIСТ6 – до 660В 1Ex d e IIC T6 Gb, 2Ex d e IIB T6 Gb, 2Ex d e IIC T6 Gc, 2ExedIICT6 – до 380В постоянного тока (50или60 Гц): РВ Ex d I Mb, РВ ExdI – до 110В 1Ex d IIА Т6 Gb, 1ExdIIAT6, 1Ex d IIВ Т6 Gb, 1ExdIIBT6, 1Ex d IIС Т6 Gb,1ExdIIСТ6 – до 440В 1Ex d e IIC T6 Gb, 2Ex d e IIB T6 Gb, 2Ex d e IIC T6 Gc, 2ExedIICT6 – до 220В
Ток	16А

Цена: По запросу

Количество

Быстрый заказ. Уточнить наличие и цену.

Вы можете купить представленный товар, отправив заявку на электронную почту или воспользоваться формой Быстрого заказа расположенной выше.

Похожие товары

Стойки для ворот из ПВХ-трубы

Январь 21, 2015 от AJ Оставить комментарий

Когда я учился в старшей школе, я работал неполный рабочий день в механическом цехе в рамках программы «от школы до работы», я работал вместо того, чтобы посещать свои первые два часа занятий, но все равно получал кредиты и зарабатывал немного дополнительных денег, выиграй, выиграй ! Я в основном вырезал материал для машинистов, но всякий раз, когда появлялся парень по обслуживанию промышленных предприятий, я помогал ему с любым проектом, который нужно было сделать. Он научил меня потеть медные трубы и работать с трубами пвх, из двух с пвх намного легче работать. Вот почему эти стойки из пвх для игровых дней – это простой и легкий проект, который действительно добавит отличное украшение любому игровому дню!

Я также должен упомянуть, что ПВХ очень недорогой, так что это, безусловно, бюджетный проект, аэрозольная краска будет стоить больше, чем весь ПВХ вместе взятый! Я получил 5-футовую секцию из ПВХ толщиной 1/2 дюйма за 1,11 доллара, а все колена и тройники стоили 0,25 или 0,50 доллара. Я сделал свои стойки ворот высотой 6 дюймов с 6-дюймовыми стойками, а поперечные перекладины были по 3 дюйма, в общей сложности… как вы уже догадались, 6 дюймов. Таким образом, они будут симметричными, что облегчит их балансировку, как бы вы ни решили их использовать.

Материалы для одной стойки ворот:

24 дюйма ПВХ толщиной 1/2 дюйма
Колено 90 градусов 2 1/2 дюйма
Тройник 1 1/2 дюйма (убедитесь, что это гладкий тройник, без резьбы, иначе труба не подойдет!)
1 баллончик желтой аэрозольной краски для голевой стойки (возьмите краску, на которой написано, что она подойдет для пластика)

Инструменты:

Ножовка или пила с мелким зубчатым полотном для резки металла.
Наждачная бумага (наждачная бумага по металлу)

Список вырезов:

3 шт. длиной 6 дюймов
2 шт. длиной 3 дюйма

Убедитесь, что вы используете полотно с мелкими зубьями, которое предназначено для резки металла при резке трубы из ПВХ, затем используйте наждачную бумагу, чтобы удалить пластиковые заусенцы после резки, и немного отшлифуйте внешний край, что поможет кускам скользить в стыках.

После того, как все ваши детали будут вырезаны и отшлифованы, соедините их вместе с локтями и буквой «Т», чтобы они выглядели как стойка ворот, и вставьте детали, пока они не остановятся. Теперь вы готовы к покраске. Если на купленных вами локтях были наклейки, убедитесь, что вы удалили весь липкий клей перед покраской. Кроме того, если на отводах или на ПВХ есть штрих-коды и другая печать, используйте грунтовку, чтобы покрыть печать перед покраской желтым цветом.

Теперь, когда ваши стойки ворот высохли, вы готовы добавить их к своему столу и сделать этот стол для вечеринки в игровой день определенной полевой целью! Для оснований мы использовали небольшие ведра, которые я утяжелил гнездами и вырезал из пенополистирола, чтобы они поместились внутри, чтобы вставить стойки ворот, и они отлично держались на протяжении всей вечеринки. Вот еще один совет: проще всего резать пенопласт ножом для стейков!

Теперь ваш стол украшен этими стойками для игровых ворот из труб из ПВХ, от которых ваши гости обязательно получат удовольствие! Дайте мне знать, как получаются ваши посты о целях, и если у вас есть какие-либо вопросы, пожалуйста, задавайте их в комментариях.

Я муж Выродка и борода за блог! Мне очень нравится писать о моей семье и всех моих интересах. Я буду делиться всем, от отличных рецептов гриля до идеального пива для сезона.

Рубрика: Идеи бюджетной вечеринки

Как собрать ПВХ – Основы сантехники, часть 4

Инструменты, необходимые для сборки ПВХ

Рулетка. Невозможно точно «на глазок» измерить трубу из ПВХ и сделать правильные разрезы.
Маркер для маркировки труб.
Ножовка или труборез.
Грунтовка ПВХ и цемент/клей.

Как правильно измерить трубу из ПВХ

При измерении длины трубы из ПВХ для крепления к фитингу или клапану необходимо учитывать глубину фитингов. Труба должна полностью войти в фитинг и правильно войти в раструб. Загляните внутрь скользящего фитинга из ПВХ, и вы увидите внутреннюю кромку, которая не позволяет трубе входить дальше. Используйте рулетку, чтобы определить, сколько трубы необходимо, чтобы полностью вставить в фитинг, пока он не остановится кромкой.

Не пытайтесь протолкнуть трубу в фитинг для измерения. Многие фитинги из ПВХ имеют слегка конусообразную форму и в большинстве случаев не позволяют полностью установить «сухую» трубу. Мы объясним это подробно, когда перейдем к тому, как склеивать ПВХ. Вынос состоит в том, чтобы использовать рулетку для расчета глубины фитинга.

1. Резка ПВХ

Наиболее распространенный способ резки ПВХ-трубы – ножовка, поскольку у большинства людей она есть в гараже. Полотно ножовочной пилы предназначено для резки металла, но отлично подходит для ПВХ, если после этого вы очистите разрез. Также имеется множество «резаков для труб из ПВХ», поэтому просто выберите решение, которое подходит именно вам. Резаки для ПВХ просты в использовании и делают чистые разрезы, что очень удобно, когда нужно сделать несколько разрезов. Вы можете найти его менее чем за 20 долларов в большинстве хозяйственных магазинов.

Как резать ПВХ

Отметьте на трубе место, где вы хотите резать.
Убедитесь, что линия выровнена. Срез должен быть квадратным, а не под углом, потому что квадратный срез обеспечивает наилучшее уплотнение внутри фитингов.
Надежно держите трубу на плоской поверхности, чтобы она не двигалась во время использования пилы. Тиски будут работать, чтобы удерживать его на месте, если у вас есть доступ к ним, просто не затягивайте их слишком сильно и не лопните ПВХ.
Делайте медленные плавные движения пилой. Это предотвратит сколы на конце трубы. Как говорят профессионалы: «Пусть пила делает свою работу».

2. Удалите заусенцы!

При резке ПВХ ножовкой остаются шероховатые края с заусенцами. Заусенцы представляют собой небольшие кусочки ПВХ, свободно прикрепленные к концу трубы. Заусенцы не позволят вставить трубу в клапан или фитинг. Заусенцы, оставшиеся внутри трубы, со временем попадут в аквариум.

Как удалить заусенцы

С помощью острого лезвия, например, канцелярского ножа, проведите лезвием по внешнему и внутреннему краю трубы. Держите лезвие под углом для плавного прохода.
Используйте мелкозернистую наждачную бумагу (зернистость 120), чтобы аккуратно счистить заусенцы на внутреннем и внешнем ободе трубы. Не шлифуйте трубу агрессивно, достаточно удалить заусенцы.

3. Тщательная пробная подгонка

«Сухая подгонка» — это сборка ПВХ-системы без клея для проверки размеров. Проблема в том, что многие фитинги из ПВХ предназначены для соединения с трубами с помощью фрикционной посадки. Это означает, что фитинг слегка сужен, чтобы сделать чрезвычайно плотно прилегает к , поэтому нет зазоров для заполнения клеем ПВХ. Вам может быть очень трудно удалить ПВХ с фитингов после сухой установки, и они могут склеиться. Будьте осторожны и не вставляйте трубы полностью на место. Это нормально, просто оценить свои порезы на глаз.

4. Цементируйте ваш ПВХ и фитинги

ПВХ-цемент на самом деле не похож на цемент или клей, это специальный растворитель, предназначенный для легкого растворения поверхности ПВХ-труб и фитингов. После сборки компонентов из ПВХ растворитель испаряется, и ПВХ снова затвердевает. Два компонента теперь являются одним целым и «сварены» вместе водонепроницаемым уплотнением. Для обеспечения герметичности конец трубы должен быть квадратным, без заусенцев, грязи и масел, то же самое относится и к фитингам.

Существует несколько видов клея для ПВХ (и грунтовки), каждый из которых разработан для определенных типов пластика. Убедитесь, что продукт специально предназначен для материала ПВХ. Клей для труб из ХПВХ предназначен для труб из ХПВХ (хлорированного поливинилхлорида) и не должен использоваться с ПВХ.

Зачем использовать грунтовку для ПВХ?

Праймер для ПВХ запускает химическую реакцию, которая размягчает ПВХ и смывает остатки с поверхности пластика. Праймер снижает вероятность плохого сцепления между деталями из ПВХ. Праймер обычно окрашен в фиолетовый цвет. Это позволяет инспекторам сантехники легко определить, использовалась ли грунтовка в водопроводной системе дома. Некоторым аквариумистам не нравится вид пурпурных пятен на их системе фильтрации. ПВХ можно склеивать без грунтовки, но вы должны быть уверены, что на компонентах нет жира или масла, когда вы склеиваете их вместе.

Как цементировать ПВХ

Следующие шаги включают использование грунтовки при сборке системы из ПВХ. Подготовьте все компоненты перед началом процесса сборки. При работе с грунтовкой и цементом вам нужно работать относительно быстро. Грунтовка и ПВХ-клей могут испачкаться при сборке сантехники. Подготовьтесь к каплям, подложив картон под свою работу. Перчатки защитят ваши руки от пятен растворителя и фиолетового грунта.

С помощью кисточки на крышке банки нанесите грунтовку на внутреннюю часть фитинга и наружную часть трубы из ПВХ. Праймер активен только пока он влажный, что составляет около 10 секунд.
Немедленно нанесите ПВХ-клей на загрунтованные участки. Как правило, это и конец трубы, и внутренняя часть фитинга.
Поверните трубу на четверть оборота, вставляя ее в фитинг.
Это приведет к тому, что цемент растечется и заполнит все щели. Смягченный ПВХ позволит вам полностью вставить трубу в конический фитинг.
Проверить выравнивание. У вас очень мало времени, чтобы внести небольшие исправления.
Крепко удерживайте трубу и фитинг около 30 секунд, чтобы обеспечить надежный сварной шов.
Удалите излишки цемента, чтобы придать поверхности более чистый вид.
Дайте цементу высохнуть в течение 24 часов, прежде чем прокачивать воду через систему.

Работа с резьбовыми фитингами из ПВХ

Резьбовые ПВХ и фитинги используют коническую резьбу. Все конические трубные резьбы имеют небольшой спиральный путь утечки между сопрягаемыми резьбами. Путь утечки должен быть герметизирован в процессе сборки, чтобы получить герметичное соединение. Наиболее распространенным решением является использование тефлоновой ленты. Тефлоновая лента оборачивается вокруг наружной резьбы перед ввинчиванием в фитинг. Идея состоит в том, чтобы закрыть путь утечки слоем ленты.
