Приточно-вытяжная вентиляционная установка (ПВУ) - Zetsila

Главная страница » Приточно-вытяжная вентиляционная установка (ПВУ)

Оборудование вентиляционных систем до недавнего времени разделялось на две отдельных составляющих – приток и вытяжка. Каждую из двух функций вентиляции обеспечивала индивидуальная система. Нередко приточная и вытяжная вентиляция монтировались на значительном удалении одна от другой и объединялись только в порядке обслуживания общего объекта. Современные конструкции систем вентиляции изменили ситуацию. Теперь чаще встречается вентиляционная приточно-вытяжная установка (ПВУ), объединяющая общей конструкцией каналы притока и вытяжки.

Содержимое публикации

Модульная ПВУ – приточная и вытяжная установка вентиляции

Модульный вентиляционный агрегат ПВУ представляет собой совершенную (в широком смысле) конструкцию, выстроенную на основе сочетания всех необходимых элементов обработки воздуха.

Структурная схема: 1 — воздушные клапаны; 2 — карманные фильтры; 3 — рекуператор роторный; 4 — радиатор водяной; 5 — вентилятор; 6 — электродвигатель

Конструкция ПВУ (приточно-вытяжной установки) вентиляции включает широкий набор функциональных блоков, призванных обеспечить эффективность циркуляции воздушной среды:

  • клапаны разного назначения,
  • фильтры первичной и вторичной очистки,
  • роторный и пластинчатый теплообменники,
  • воздухонагреватель и воздухоохладитель,
  • вентиляторы и моторы,
  • шумоглушители и распределители потока.

Рассмотрим в качестве примера классическую конструкцию приточно-вытяжной вентиляционной установки «Danvent DV» от зарубежного производителя – компании «Systemair».

Система воздушных клапанов

Клапаны пропуска/блокировки воздушных потоков конструктивно построены на основе алюминиевых створок с механизмом асинхронного разворота. Такое исполнение наделяет клапаны улучшенными аэродинамическими свойствами.

Уплотнение клапанных створок и зазора по периметру каркаса вентиляционных каналов обеспечивают прокладки из плотной резины. Уплотнением исключается свободный неконтролируемый доступ воздуха.

Если требуется эксплуатация вентиляции в низкотемпературных условиях, конструкция створок клапанов допускает возможность утепления этих деталей.

Воздушный клапан вентиляционного агрегата ПВУ имеет прочную стальную ось квадратного сечения, через которую передаётся усилие от механизма движения.

Передаточная ось вращается внутри капроновых втулок, не требующих обслуживания. Механизм движения створок клапана выведен на внешнюю боковую сторону каркаса.

Воздушный клапан вентиляционной приточно-вытяжной установки. Расположен на фото слева. Находится в закрытом состоянии, так как система вентиляции остановлена

Рычажный механизм движения створок имеет цельнометаллическую  конструкцию, рассчитанную для работы в широком температурном диапазоне (-40 / + 65 ºС). На внешнюю сторону приточно-вытяжной вентиляционной установки выведен маркер положения клапана.

Поддерживается монтаж клапанов входящего/исходящего воздуха по схемам компоновки, позволяющим достичь 100% эффекта рециркуляции. Например, при эксплуатации ПВУ вентиляции технических помещений, где нет нужды круглосуточно подавать наружный воздух.

Фильтрующие панели грубой и тонкой очистки

Новые приточно-вытяжные системы комплектуются панельными фильтрами класса G4 (стандарт EN 779 на грубую очистку воздуха). Для фильтров подобного типа характерным является их рациональное размещение внутри приточно-вытяжной вентилирующей установки, чем достигается экономия рабочего пространства.

Структура панельного фильтра канала приточной вентиляции имеет складчатую форму. Подобное конструкторское решение существенно увеличивает площадь поверхности фильтрации при малых габаритах изделия. Панельный фильтр грубой очистки обладает малым аэродинамическим сопротивлением,  длительным сроком службы.

Панельные фильтры (грубая очистка) вентиляции работают в качестве первичной очистки. Карманные фильтры вентиляции (тонкая очистка) работают в качестве основной очистки

Благодаря панельным фильтрам грубой очистки, существенно увеличивается время наработки для основного фильтра (класс F7-F9) – тонкая очистка. Установочный каркас внутри приточно-вытяжной установки вентиляции сделан с учётом надёжной герметизации фильтрующих панелей.

Отличительная черта фильтров тонкой очистки (класс F7-F9) для вентиляции — специальная форма в виде карманов. Карманная модель позволяет наращивать площадь фильтрации и пылевую ёмкость при малых габаритах самого фильтра.

Роторный или пластинчатый теплообменники (рекуператоры)

Роторный теплообменник (рекуператор) приточно-вытяжной вентилирующей установки — это высокопроизводительный модуль, предназначенный обрабатывать удаляемый воздух с высоким  эффектом утилизации тепла и влаги. Материалом изготовления роторного рекуператора вентиляции служит гофрированный алюминий.



Рекуператоры роторного типа для вентиляции компактны по габаритам, но более эффективны в сравнениях с аналогичной механикой иного типа. Уровень эффективности для стандартного исполнения вентиляционного рекуператора приближается к 80%, а модернизированное исполнение даёт до 87% КПД, в зависимости от рабочего режима системы вентиляции.

Барабан роторного рекуператора ПВУ вентиляции — считается наиболее эффективным из числа всех применяемых подобных модулей. Обеспечивает высокий процент энергосбережения вентиляционной системы

Вращение роторных вентиляционных теплообменников организовано при помощи маломощного электродвигателя (0,5 кВт) через ремённую передачу.

За счёт большого коэффициента ремённой передачи, скорость вращения не превышает 1 оборота за 10 секунд. При этом допускается регулировка скорости.

Пластинчатый рекуператор вентиляции выполняется в двух вариантах:

  1. Алюминиевый модуль для работы в лёгкой среде.
  2. Модуль, стойкий протии коррозии, для агрессивной среды.

Первые рекуператоры применяются в составе вентиляционных приточно-вытяжных установок бытового и хозяйственного назначения.

Вторые внедряются в конструкцию ПВУ вентиляции производственно-промышленного назначения. КПД пластинчатых теплообменников, максимум — 70%.

Рекуператоры для вентиляции, как роторный, так и пластинчатый, дополняются собирательными поддонами под влагу. Поддоны имеют отводной канал, который требуется обвязывать с линией водоотвода.

Модули воздухонагревателя и/или воздухоохладителя

Температурная обработка воздуха приточно-вытяжной вентиляционной установкой предусматривает четыре возможных варианта нагрева:

  • горячей водой системы отопления,
  • конденсатом холодильного агента,
  • паром,
  • электрическими тепловыми элементами (ТЭН).

Для производства воздухонагревателей вентиляции используются разные материалы. Конкретное изготовление зависит от условий работы вентиляционной ПВУ и вида теплоносителя.

Медные теплообменники, оснащённые алюминиевыми рёбрами, допускают использование горячей воды или конденсата хладагента.

Воздухонагреватель вентиляционной ПВУ водяной, усиленный по теплоотдаче алюминиевыми рёбрами. Вслед за таким радиатором может устанавливаться второй — под систему охлаждения (для летнего периода)

В зависимости от требуемой производительности радиатора вентиляции, используются трубки диаметром 10 или 15 мм. Нержавеющие стальные трубы с рёбрами из алюминия, предназначены под паровой нагрев.

Электрический вариант нагрева воздуха предусматривает применение элементов (ТЭН), заключённых в корпус из нержавейки.

Воздухоохладители вентиляции делаются исключительно на основе медных трубок с рёбрами из алюминия и рассчитаны на транспортировку двух видов носителей холода – воды либо фреона.

Вентиляторы и моторы приточно-вытяжных установок вентиляции

Вентилирующая ПВУ оснащается высокоэффективными радиальными вентиляторами. Конструкция вентиляторов двухстороннего всасывания имеет звукоизоляционный корпус.

Связь с электродвигателями осуществляется через ременный привод. Установкой приточно-вытяжной вентиляции предусматриваются к работе два типа вентиляторов:

  1. С рабочим колесом, наделённым лопастями, загнутыми назад (ВК).
  2. С рабочим колесом, наделённым лопастями, загнутыми вперед (FK).

Вентиляторы в конструктивном исполнении ВК показывают высокий КПД до 82%, а также стабильность давления воздуха. Устройства такой конструкции удобно использовать, когда требуется постоянный расход воздуха, в независимости от плотности воздушных фильтров (CAV-системы).

На системах, где поддерживается переменный расход воздуха (VAV-системы), вентиляторы ВК дополняют регулятором скорости.

Коэффициент полезного действия вентиляторов FK несколько ниже – не более 73 %. Однако в этом конструктивном варианте есть своя особенность – низкий уровень шума.

Таким вентиляторам, как правило, определяется место в конструкциях приточно-вытяжных установок вентиляции малой производительности. Здесь обычно требуется сравнительно низкая скорость рабочего колеса вентилятора.

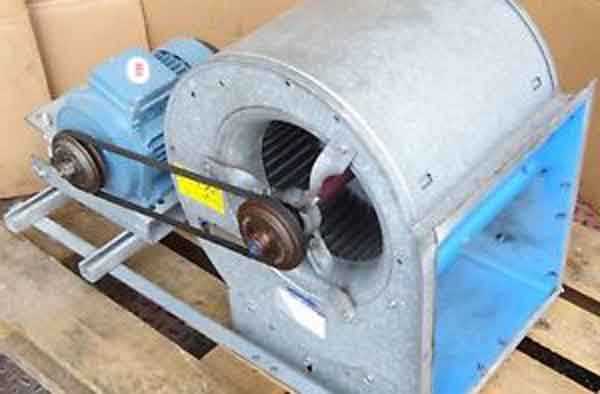

Радиальный вентилятор приточно-вытяжной вентиляционной установки. Конструкции подобного рода используются на аппаратах средней производительности

Вместе с отмеченными видами вентиляторов применяются на приточно-вытяжных установках односкоростные или многоскоростные моторы.

Не исключается применение специальных электродвигателей — взрывозащищенных, для морских судов и т.д. Плавная регулировка скорости (расход воздуха) вентиляции достигается за счёт внедрения преобразователей частоты.

Шумоглушители и распределители воздушного потока

Поглощение шума на приточно-вытяжных вентиляционных установках нового типа достигается благодаря пластинчатым шумоглушителям. Монтаж шумоглушителей предусмотрен внутри воздуховода непосредственно на выходе воздушного потока.

Эффект поглощения шумов даёт специальный материал, которым покрыты пластины, предназначенные нивелировать шумы. Поглощающий материал подразделяется на три категории:

  1. Стандартный – обычное исполнение.
  2. Устойчивый к износу – рассчитанный под жёсткую сухую чистку.
  3. Синтетический – рассчитанный под жёсткую влажную чистку.

Монтаж распределителей воздуха приточно-вытяжной вентиляции предусматривается непосредственно после вентилятора. Распределение выполняется по всей площади поперечного сечения.

Монтируется распределитель воздуха перед шумоглушителем, при условии размещения последнего в непосредственной близости от выходного окна улитки вентилятора.

Управление приточно-вытяжной установкой

Работа вентиляции ПВУ полностью автоматизирована. В частности, эксплуатация приточно-вытяжных вентиляционных установок «Danvent DV» поддерживается контроллером марки «Corrigo»..

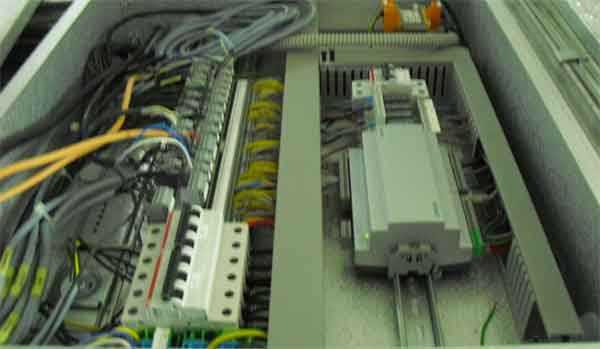

Модуль управления системой вентиляции из серии ПВУ. Здесь присутствует силовая коммутационная группа, а также контроллер «Corrigo», обеспечивающий полную автоматизацию процессов обработки воздуха

Модуль управления размещается на верхней части корпуса приточно-вытяжной установки. Для пользовательского управления в удобное место выносится кнопочный пульт.

Управлять системой и обслуживать приточно-вытяжную установку, по мере необходимости, просто и удобно. Конструкторы предусмотрели и просчитали практически все мелочи.

Выносной пульт управления приточно-вытяжной вентиляционной установки. Удобная информационная панель для контроля и настройки параметров

К примеру, чтобы осмотреть электродвигатель приточно-вытяжной установки или вентилятор, нет нужды разбирать половину системы.

Достаточно отвернуть один фиксирующий винт на технических «салазках» и выдвинуть мотор вместе с вентилятором вперёд к дверному проёму.

Некоторые модификации вентиляционных приточно-вытяжных установок поддерживают также «салазочный» съём рекуператоров.

Если требуется глобальный ремонт, все двери корпуса легко снимаются путём выемки штырей из петель каждой дверной панели. Конструкция модульная. Каждый модуль доступно снять в отдельности.

Ещё про оборудование компании «Systemair»

zetsila.ru

Подогреватель воздуха универсальный модельного ряда ПВУ-1Э «Стюардесса»

Технические характеристики

Теплопроизводительность170 кВт
Расход топлива максимальный18 кг/час
Ёмкость топливного бака55 л
Тип топливаТопливо ТС-1, дизельное топливо, керосин КО-20, КО-22, КО-25, КО-50 (при t не менее -15ºС)
Рабочий диапазон температурдо -50ºС

Доставка: транспортные компании, самовывоз

Оплата: банковский платеж, наличный расчет

Узнать стоимость

Назначение и эксплуатация:

Габариты1650 х 970 х 1390 мм
Масса сухая235 кг
Диаметр подсоединяемого воздуховода260 мм
PDF руководство по эксплуатации

Описание

Подогреватель воздуха универсальный модельного ряда ПВУ-1Э «Стюардесса» предназначен для:

- подогрева воздуха в производственных и складских помещениях;

- сушки пиломатериалов и при изготовлении железобетонных пустотных плит;

- обогрева зданий и сооружений при аварийных и чрезвычайных ситуациях;

- подогрева автомобильных и авиационных двигателей.

Подогреватели воздуха эксплуатируются при температуре окружающей среды до -50°С. Теплогенераторы (подогреватели воздуха) модельного ряда "Стюардесса" отличаются среди моторных подогревателей своего класса увеличенной мощностью, как по теплопроизводительности, так и производительностью по воздуху.

Камера сгорания закрытого типа позволяет производить отопление зданий даже тогда, когда в нем находятся люди, так как нагреваемый воздух не содержит продуктов сгорания, а содержание оксида углерода (СО) не превышает предельно допустимую концентрацию.

КОМПЛЕКТАЦИЯ

  • Двигатель с осевым вентилятором 1 шт.
  • Сани 1 шт.
  • Корпус 1 шт.
  • Калорифер 1 шт.
  • Горелка 1 шт.
  • Топливная система 1 шт.
  • Рукава 4 шт.
  • Электрооборудование 1 шт.
  • Термометр 1  шт.

В стоимость входит комплект из четырех, стыкующихся друг с другом, брезентовых или прорезиненных рукавов длиной 4 м.



aerocomplekt.ru

Работа 13 Приточно-вытяжная установка пву

Цель работы. Изучение устройства и работы приточно-вытяжной установки ПВУ, частичные разборка-сборка, регулировки, подготовка установки к работе, выполнение операций технического обслуживания и оценка ее технического состояния.

Оборудование, инструмент и наглядные пособия. Приточно-вытяжная установка ПВУ, набор слесарного инструмента и приборов, плакаты, учебные пособия, инструкционно-технологическая карта.

Содержание работы.

  1. Изучить устройство и работу приточно-вытяжная установка ПВУ и ее основных сборочных единиц.

  2. Включить в работу установку, выполнить операции технического обслуживания и дать оценку ее технического состояния.

  3. Составить и сдать отчет о проделанной работе.

Методические указания к работе. Приточно-вытяжная установка типа ПВУ применяют для вентиляции животноводческих помещений, она обеспечивает автоматическое поддержание заданной температуры воздуха в помещении и регулирование воздухообмена в зависимости от наружной и внутренней температуры.

При размещении вентиляторов в вытяжных шахтах свежий воздух обычно подается без его предварительного подогрева. Если вентиляторы монтируют в приточных каналах, удобно предварительно нагревать воздух для помещений в которых недостаточно теплоты. Такие установки получили название вентиляционно-калориферных.

На рисунке 34 показана схема приточно-вытяжной установки типа ПВУ, обеспечивающей возможность автоматизированной вентиляции и обогрева поступающего внешнего воздуха как за счет электронагревательных элементов ТЭН-26 и ТЭН-27, так и при частичной рециркуляции воздуха, отводимого из вентилируемого помещения.

Рис. 34. Приточно-вытяжная установка типа ПВУ:

1 – приточные насадки; 2 – электронагревательные секции; 3 – вентиляторная секция; 4 – колесо вентилятора; 5 – рециркуляционная заслонка; 6 – электропривод заслонок; 7 – секция рециркуляционных заслонок; 8 – промежуточные секции; 9 – зонт.

Шахта установки типа ПВУ составлена из секций двух кон­центрических труб, образующих приточный и вытяжной воздуховоды. Вентилятор, расположенный в вентиляторной секции, имеет колесо с двумя рядами лопастей. Наружные лопасти колеса засасывают воздух в помещение, лопасти внутренней части выбрасывают его из помещения по центральной трубе. Выброс регулируется заслонками 5, при помощи которых часть воздуха помещения направляется в поток свежего воздуха и несколько обогревает его. При отклонении температуры выводимого воздуха от установленного значения система автоматики приводит в действие электропривод заслонок. С понижением температуры воздуха помещения заслонки постепенно перекрывают приточ­ный воздуховод и при определенном ее значении посекционно включаются обогреватели ТЭН. Привод заслонок осуществля­ется от электродвигателя мощностью 15 Вт через редуктор, тяги и зубчатые секторы.

В комплект ПВУ входят 6 шахт с силовым блоком и пультом централизованного управления работой приточно-вытяжных установок.

Технические характеристики установки ПВУ

Показатель

ПВУ-4

ПВУ-6

ПВУ-9

Воздухопроизводительность, мз/ч.

на притоке

4000

6000

9000

на вытяжке

3400

5300

8000

Мощность электронагревателей, кВт

16,8

16,8

16,8

Число нагревателей:

ТЭН-26

3

3

3

ТЭН-27

3

3

3

Мощность электродвигателя осевого вентилятора, кВт

1,1

1,1

2,2

Частота вращения, с-1

23,3

15,5

15,5

Габариты, мм:

высота

5800

6400

6860

диаметр

1000

1150

1250

Масса, кг

340

470

630

Отчет о работе.

  1. Вычертить схему приточно-вытяжной установки ПВУ.

  2. Привести основные технические данные.

  3. Дать оценку техническому состоянию.

Контрольные вопросы и задания.

  1. Объясните принцип действия и устройство установки ПВУ.

  2. Объясните принцип действия и устройство установки ПВУ.
