Как сделать фильтр циклон для пылесоса своими руками?

Очень часто после ремонтных и строительных работ остается много мусора и пыли, которые можно убрать только с помощью мощного пылесоса. Так как обычный домашний прибор для этих целей не подходит, используется строительный пылесос, фильтр для которого может быть и самодельным. Как сделать циклон для пылесоса своими руками, чтобы агрегат эффективно справлялся с уборкой строительной пыли?

Содержание

  • 1 Значение циклонного фильтра
  • 2 Изготавливаем циклон самостоятельно
  • 3 Принцип действия циклонного фильтра

Значение циклонного фильтра

Тем, чья работа постоянно связана с ремонтом, строительством и столярным делом, не понаслышке знакома проблема уборки помещения после завершения непосредственной работы. Строительная древесная пыль, осыпавшаяся штукатурка, мельчайшие крупинки пенопласта и гипсокартона обычно оседают плотным слоем на всех горизонтальных поверхностях помещения. Протереть вручную или подмести веником подобное безобразие не всегда возможно, ведь при большой площади помещения такая уборка займет долгое время. Влажная уборка также зачастую нецелесообразна: смесь воды и густой пыли оттереть еще сложнее.

В данном случае оптимальное решение – применение пылесоса. Стандартный пылесос, который мы привыкли использовать в быту, не подойдет. Во-первых, из-за большого количества мусора пылесборник моментально забьется, и вам потребуется чистить его не реже, чем раз в 15-20 минут. Во-вторых, попадание крупных частиц, например, осколков, опилок или щепок может вызвать засор или полную неисправность прибора.

Строительный пылесос обладает гораздо более высокой мощностью, чем бытовой. Особенности его движка обеспечивают длительную работу, а наличие длинного шланга (3-4 м и более) позволяет проводить уборку обширной территории.

Однако промышленные и строительные пылесосы имеют крупные габариты, не слишком удобны в использовании, чистке и перемещении, а также не всем доступны по цене. Поэтому многие умельцы увеличивают возможности бытового пылесоса, снабжая его специальным циклонным фильтром. Подобные пылеуловители можно купить как в готовом виде, так и собрать свой вариант самостоятельно.

Читайте также: создание строительного пылесоса для дома своими руками.

Изготавливаем циклон самостоятельно

Во всемирной сети можно отыскать множество подробных схем и чертежей циклонов. Приведем пример изготовления простейшего фильтра, который можно собрать в домашних условиях, имея необходимые материалы, терпение и немного сноровки. Для работы понадобятся:

  • Любой масляный фильтр для мелкого мусора (такие можно купить в магазинах автопринадлежностей).
  • Емкость на 20-25 л с плотно привинченной крышкой.
  • Полипропиленовое колено с углами 45° и 90°.
  • Труба длиной около метра.
  • Гофрированный шланг длиной 2 метра.

Далее выполняем ряд действий:

  1. Проделайте отверстие в крышке основной емкости. Ширина отверстия подгоняется под полипропиленовое колено с углом 90°.
  2. Имеющиеся щели закрыть с помощью герметика.
  3. На боковой стенке емкости сделайте еще одно отверстие и присоедините угол 45°.
  4. Соедините гофрированный шланг и колено с помощью трубы. Выходной шланг наклоните в сторону днища, чтобы воздух с мусором был направлен по необходимой траектории.
  5. На фильтр можно надеть материал из капрона или другой проницаемой ткани в мелкую сеточку. Это предотвратит попадание в фильтр крупных частиц.
  6. Далее соедините колено на крышке и выход фильтра.

Разумеется, это лишь краткая и примерная схема создания циклона. Представляем вашему вниманию видео, где в подробностях и на наглядном примере показано, как сделать фильтр из подручных материалов.

Сделанный фильтр проверяем на герметичность, а также на качество всасывания. Мусор должен быть собран на дне емкости либо оседать на стенках.

Если все собрано верно, всасывание будет происходить эффективно и на высокой скорости.

Принцип действия циклонного фильтра

Создателем циклонного пылесоса был физик Джеймс Дайсон. Именно он первым разработал компактный отделитель пыли (или фильтр), функционирующий по принципу центробежной силы. Он установил патент на свое изобретение – пылесос марки «G-Force»– в 1986 году. Позднее, в начале 90-х годов Дайсон запустил в продажу модель «Dayson DC01», которая вышла на мировой рынок. В чем же заключался успех этого технологического новшества?

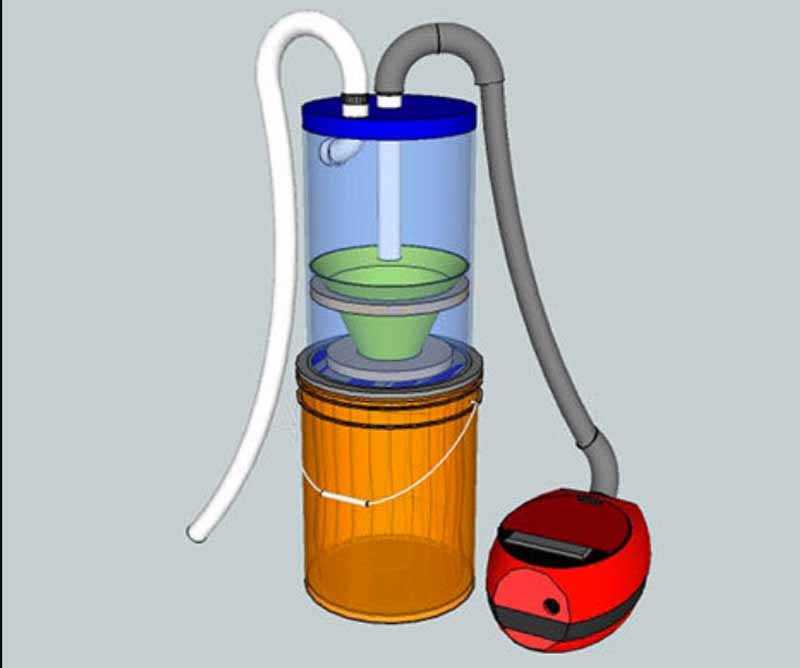

Фильтр циклон представляет собой агрегат из двух камер: внешней и внутренней. Под влиянием центробежной силы все элементы, поступающие в пылесос (пыль, мусор, стружка и т.д.), начинают вращаться по спирали. Именно поэтому циклонный фильтр для пылесоса универсальный имеет форму конуса: пыль в нем крутится, словно в воронке. При этом крупные частицы мусора оседают в первой, внешней камере, а мелкие остаются на внутренней стороне.

Таким образом, из пылесоса через верхнее отверстие выходит тщательно очищенный воздух.

Читайте также: в конструкции пылесоса циклонный фильтр — плюсы и минусы устройства.

Достоинства фильтра:

  1. Нет необходимости в контейнерах и одноразовых мешочках для сбора пыли и их бесконечной замене.
  2. Компактность.
  3. Бесшумная работа.
  4. Если корпус фильтра прозрачный, можно контролировать его загрязнённость.
  5. Высокая эффективность.

Пылесос с подобным фильтром достаточно универсальный, и подходит как для домашнего пользования, так и для промышленных помещений.

Соорудив циклонный фильтр своими руками, вы без труда сумеете изготовить и аквафильтр для пылесоса.

Фильтр циклон своими руками для уборки строймусора бытовым пылесосом | Фильтр циклон своими руками

1 2 3 4 5

Entry posted by dudeden ·

March 24, 2014

95,326 views

Вот начал ремонт в своей квартире и как полагается решил менять проводку. После того как я попробовал резать штробы болгаркой, я понял что можно «сдохнуть» от пыль, даже купленный респиратор особо не помог. Нужен был пылеуловитель!!! После мониторинга цен на строительные пылесосы понял, что 1500 грн. на такое счастье я не готов потратить. Было решено сделать фильтр циклон, так как мой пылесос фирмы LG от такой нагрузки сдох бы вместе со мной.



Был у меня как то опыт уборки этим пылесосом строительной пыли после того как пробили стены для установки автономного отопления. Долго я со слезами на глазах чистил пылесос и его фильтра.



Ну так вот, представляю Вашему вниманию мой “хэнд мэйд промышленно-строительный циклон”.



Все комплектующие были куплены в «Эпицентре» потому и цены все оттуда.



Масл.фильт





1. Фильтр масляный купленный для лучшей фильтрации от мелкой пыли. 20 грн – 1шт





2. Ведро с крышкой 20л. 47 грн – 1 шт. Крышка так плотно закрывается что для открытия одеваю перчатки так как сильно режет пальцы.



3. Уголки ПП 90 и 45 градусов диаметром 40 мм. 7,30 грн – 1 шт.



4. Кусок метровой трубы диаметром 40 мм. 11,65 грн – 1 шт



5. Гофро труба 2 метра диаметром 40 мм. для входа в циклон. 10 грн – 1 метр

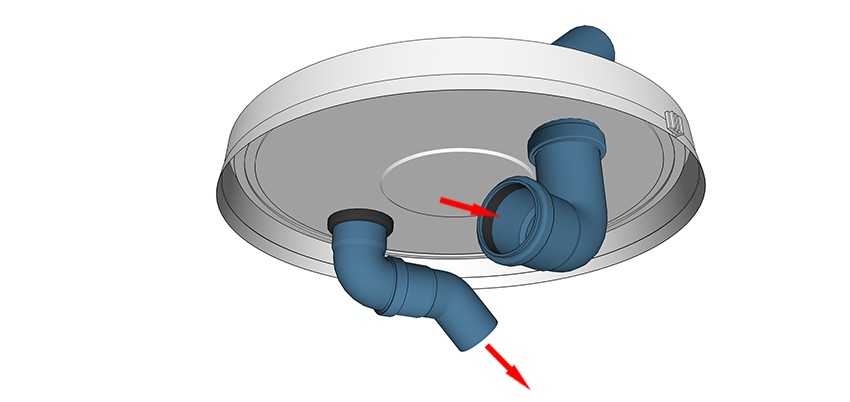

В крышке ведра по центру было прорезано отверстие и вставлен уголок 90 градусов для подключения пылесоса.



Выход из циклона





После этого клеевым пистолетом замазал щели для герметизации.



Таким же образом был вставлен уголок 45 градусов в боковой стенке ведра.







Вход в сборе

Для подсоединения гофры был отрезан кусок трубы 40мм. На трубу, гофра села очень плотно поэтому герметизировать не стал.





Столкнулся с такой проблемой что фильтр не налазит на выходную трубу пришлось включать соображалку. Нашел в кладовой гофру от сифона.



гофра с сифона

После чего оказалось что широкий конец трубы отлично садиться на 40мм трубу, а заужение в фильтр да так плотно что пришлось приложить усилие для снятие фильтра. Но на всякий случай еще прошелся термо клеем для фиксации.



А узкий конец гофры идеально входит в 40мм трубу, а в его заужение конец шланга от пылесоса. Потому как диаметр трубы 40мм, а диаметр наконечника на шланге пылесоса 32 мм.

Для большего срока службы фильтра одел на него кусок капроновых колготок.

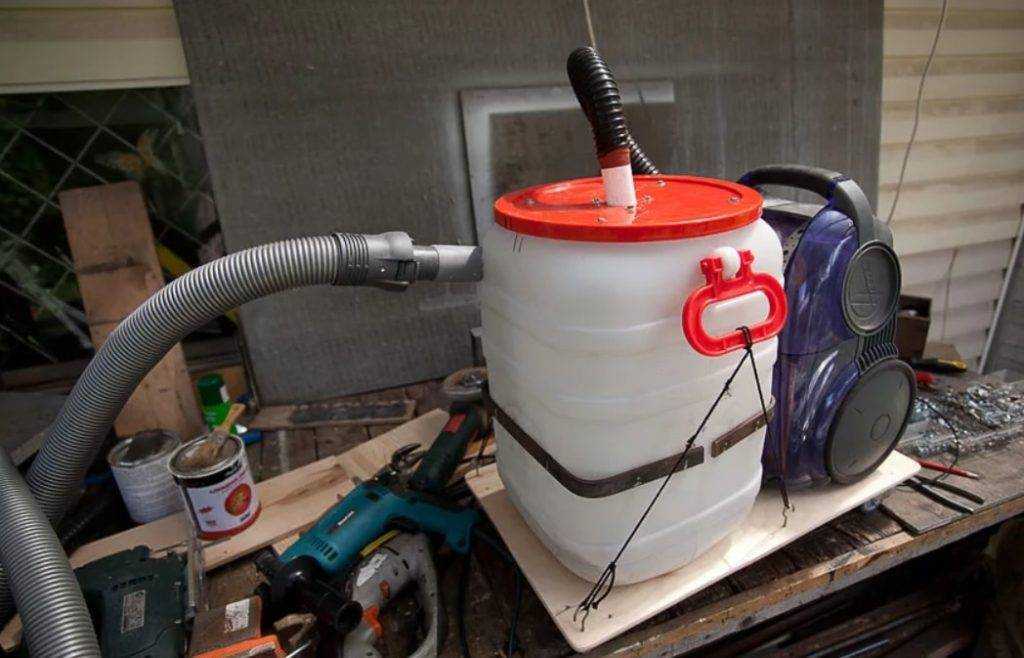

Ну вот и сам агрегат отдельно и в связке.



Испытания на уборе мусора показали очень хороший результат. Пылесос был установлен на минимальную мощность. Пыль с пола поднимает прекрасно, камни размером с каштан глотает как семечки. Сам пылесос вернее его фильтр девственно чист. Испытания при резке штроб буду проводить на днях но думаю и там все будет путем. Если получится то добавлю видео.



В некоторых статьях на просторах интернета говорится что благодаря тому что входное колено расположено как бы по касательной к стенке ведра (надеюсь правильно выразился), а выходное по центру крышки то там создается “вихрь” “смерч” и пыль и мусор должны оседать на дне ведра и да “вихрь” “смерч” там создается. Но мне это показалось странным и не логичным (хотя товариСЧи физики меня наверное заплюют) я все таки попробовал запустить без масл.фильтра. В результате большой мусор и мелкая пыль в ведре но и пылесос своего хватанул . А вот с фильтром пылесос чистый остался .



Также есть небольшой нюанс в том что если закрыть входное отверстие то ведро начинает скукоживаться и может треснуть. Но я думаю в дальнейшем можно будет приспособить что то вроде клапана или малёха укрепить стенки ведра чтобы не было критических сжатий.



Итог:

Затрачено 113,25 грн.

Пылесос спасен от верной смерти .

Неимоверная радость от прямоты своих рук .



Жду в комментах Ваших предложений по улучшению и доработкам.



  • 9

 Share



Самодельный циклонный пылесборник для вашего магазина

Posted on Обновлено

2 акции

  • Поделиться
  • Твит

Один из лучших советов, которым я могу поделиться с вами за годы работы в моем гараже, — это убирать на ходу.

Но с некоторыми материалами это не всегда удобно.

Всякий раз, когда я занимался деревообработкой, мой распорядок был следующим: измерил, вырезал или распилил, а затем соединил детали вместе. Так приятно видеть, что в итоге все сошлось!

Но как только я отпраздновал свой последний домашний проект, мне пришлось столкнуться с конфетти из древесной стружки вокруг меня. Конечно, пахнет приятно, но стоит ли мне вдыхать эту дрянь во время работы?

Я знал, что пришло время перемен, потому что я устал убирать беспорядок из опилок и хотел защитить свои легкие.

Я искал недорогое решение и увидел видео Криса Нотапа о том, как он сделал простой циклонный пылесборник. Мне понравилась эта идея, но вместо 5-галлонных ведер я хотел использовать мусорное ведро, которое у меня уже было под рукой.

Этот учебник ниже вдохновлен учебником Криса, ссылка на который приведена выше.

Раскрытие информации: Этот пост содержит несколько партнерских ссылок или реферальных ссылок

для вашего удобства. Это способ для этого сайта зарабатывать комиссионные за рекламу, рекламируя или ссылаясь на определенные продукты и/или услуги, нажмите здесь, чтобы прочитать мою полную политику раскрытия информации .

Самодельный циклонный пылеуловитель для вашего пылесоса

МАТЕРИАЛЫ:

  • (3) – 1,5-дюймовая труба, обрезанная до длины 1 3/8”
  • (3) – 1,5-дюймовые прямые соединители
  • (1) – 1,5-дюймовое колено 90 градусов
  • (1) – 1,5” 45 угловое колено
  • (2) – 2-дюймовые резиновые заглушки для труб
  • Уплотнительная лента из вспененного материала для окон (дополнительно)
  • Одно пластиковое мусорное ведро с крышкой (или любого другого размера, который вам подходит)
  • Лом
  • Плоский металл винты
  • Пылесос

ИНСТРУМЕНТЫ:

  • Дрель
  • Ножницы по металлу

можно распечатать список материалов и инструкции ниже.

Шаг 1. Проведите трубу к крышке

С помощью 1,5-дюймового соединителя проследите внутренний край соединителя на крышке мусорного бака в двух местах:

  1. Вдоль внешнего края
  2. Центр крышки

Шаг 2: Вырежьте отверстия в крышке

Сверлом ½ дюйма просверлите начальное отверстие внутри начерченных кругов.

Затем ножницами по металлу вырежьте круги.

Проверьте посадку 1,5-дюймовой трубы и при необходимости отрегулируйте.

ПРИМЕЧАНИЕ: Для второго отверстия я решил проследить 1,5-дюймовую трубу (не разъем), а затем вырезать отверстие. Я обнаружил, что трассировка внешней стороны трубы не требует корректировки после резки.

Шаг 3: Соедините трубы вместе

Возьмите одну трубу диаметром 1,5 дюйма и наденьте ее на один соединитель.

Наденьте другую 1,5-дюймовую трубу на другой трубный соединитель.

Затем вставьте трубки в центральное и внешнее отверстия крышки.

С внутренней стороны крышки прикрепите последний соединитель трубы к центральной трубе.

Затем возьмите локоть под углом 45 и 90 градусов и поднесите их друг к другу. Вы заметите небольшие следы по бокам. Вы хотите переместить метки на ¼ дюйма друг от друга, и именно здесь эти фитинги будут сдвинуты вместе.

Этот угол направит опилки вниз в мусорное ведро.

Затем поместите 90-градусные фитинги на трубу на крышке.

Позже вы будете вращать фитинги, пока они не коснутся стенок мусорного бака. Это позволит опилкам циркулировать вокруг мусорного бака и в конечном итоге осесть на дно.

Шаг 4: Наклейте герметизирующую ленту

Этот шаг является необязательным, и он затрудняет надевание крышки, но обеспечивает хорошее уплотнение на крышке.

Протрите крышку, чтобы удалить пыль, затем наклейте уплотнительную ленту вдоль внешнего края крышки.

Шаг 5: Отрежьте резиновые колпачки

Теперь пришло время подогнать резиновые колпачки к шлангам пылесоса и шлангу, который будет подсоединяться к электроинструменту.

Чтобы вырезать отверстия, отметьте размер шланга на резиновых колпачках.

Затем просверлите начальное отверстие в каждой крышке.

Ножницами по металлу вырежьте круг из крышки.

Проверьте посадку и при необходимости отрегулируйте.

Шаг 6: Установите резиновые колпачки

Наденьте резиновые колпачки на соединители труб и с помощью отвертки затяните металлический хомут.

Шаг 7. Закрепите фитинги

После тестирования коллектора я понял, что нужно положить доску, чтобы фитинг не двигался.

Я использовал две доски: одну размером 4″x8,5″, а другую 1-1/2″x4″. два винта 1-1/4 дюйма

Затем я надел крышку на мусорное ведро и расположил трубный фитинг напротив края мусорного бака.

Затем я перевернул крышку, измерил расстояние от края крышки до фитинга, а затем расположил доски так, чтобы фитинг оставался на одном месте, стараясь не сдвинуть фитинг.

Затем я закрепил плату на месте.

Я проверил, что фитинг находится на том же расстоянии от края крышки, и при необходимости отрегулировал. В итоге я отрегулировал один зажим, чтобы прикрепить плату к крышке.

Наконец, я перевернул крышку и прикрепил плату к крышке четырьмя винтами ¾ дюйма.

И вот как это выглядело, все готово к повторным испытаниям.

ПОЛНОЕ ВИДЕО ПРОЕКТА:

У вас лучше получается с визуальными эффектами? Посмотрите полное видео проекта ниже и не забудьте подписаться на YouTube, чтобы не пропустить будущие проекты!

Работает?

Вам, наверное, интересно, действительно ли работает этот циклонный пылесборник, сделанный своими руками.

Так и есть.

Я удалил герметизирующую ленту, потому что из-за нее мусорный бак прогибался внутрь (у него была очень хорошая герметизация).

Я планирую модернизировать сборщик опилок, добавив клапан сброса давления, так что следите за обновлениями!

2 акции

  • Поделиться
  • Твит

Циклонный пылеуловитель — сборка своими руками

Я купил стандартный пылеуловитель Harbour Freight 2HP и переоборудовал его в двухступенчатый циклонный сепаратор, используя кусок листового металла 24 калибра, который я вырезал в местной механической мастерской за 50 долларов, немного древесного лома и 55-галлонную бочку за 20 долларов.

У меня был лист листового металла, вырезанный на станке с ЧПУ и прокатанный в местном механическом цехе, чтобы сформировать циклон.

Я прикрепил кусок 2×4 к своему рабочему столу, чтобы он вышел за пределы стола, чтобы положить лист металла поверх и дать опору для сверления. Я зажал оба конца листового металла после того, как установил правильную форму конуса. Затем я просверлил сквозные отверстия вдоль 1-дюймового нахлеста.

После того, как отверстия были просверлены, я использовал внутреннюю раковину, чтобы удалить оставшиеся заусенцы

Затем я использовал заклепки изнутри, чтобы сделать поверхность как можно более гладкой.

Когда-то все заклепки были покрыты пленкой, а заклепки – фольгированной лентой HVAC.

На корпус воздуховода наклеил фольгированную ленту с внутренней стороны, чтобы заткнуть отверстия крепления штока, а снаружи заклеил отверстия герметиком.

Я разрезал ленточные хомуты, прилагаемые к воздуховодному коллектору, и прикрепил их с обеих сторон корпуса, чтобы удерживать циклон на воздуховодном коллекторе.

Ленточные хомуты крепились заклепками изнутри на 180 градусов относительно друг друга.

Вот как они работают, чтобы держать друг друга вместе.

Я установил стол ленточной пилы под углом 45 градусов и вырезал круг, чтобы закрыть отверстие в верхней части корпуса пылесборника.

Затем я отнес этот круг к фрезерному станку, чтобы вырезать кролика наполовину из 3/4-дюймового листа фанеры. Этот кролик должен был соответствовать размеру отверстия в корпусе пылесборника.

Крепится 4 маленькими шурупами.

Затем я держал 2 куска 2×4 рядом с телом, чтобы обвести профиль. Эти куски дерева будут удерживать корпус и циклон на стене.

Я вырезал профиль на ленточной пиле.

Оба 2×4 были прикреплены 3 винтами, каждый на 180 градусов друг от друга.

Мне пришлось снять заглушку верхнего отверстия, чтобы прорезать отверстие для впускной трубы, идущей от крыльчатки вниз в циклон.

Я вставил 5-дюймовую трубу HVAC в отверстие и снова прикрепил фанерную заглушку с помощью 4 винтов и загерметизировал края. В этом месте 5-дюймовая труба HVAC теряется, чтобы ее можно было поднять после крепления к стене.

Я нашел свои шпильки и прикрепил большой кусок фанеры к стене, а кусок поменьше только для двигателя/крыльчатки.

Я использовал длинные болты, чтобы прикрепить двигатель к шпилькам/фанере.

Для корпуса опоры пылесборника я просверлил множество карманных отверстий для крепления к фанере на стене.

Крепление обеих опор к стене с помощью винтов с потайной головкой 1,25 дюйма.

Корпус вставлен, и дополнительные винты прикрепляют настенные кронштейны к 2×4, установленным на корпусе пылесборника.

Затем я надвинул 5-дюймовую трубу HVAC на вход рабочего колеса, прикрепил ее 1 винтом спереди и загерметизировал герметиком.

Внутренняя часть также подвергается герметизации.

Я купил бывшую в употреблении 55-галлонную бочку за 20 долларов и отрезал крышку (она использовалась для уксуса, поэтому она не убьет меня сумасшедшими химикатами), чтобы использовать ее как мусорное ведро для пыли.

Я использовал кусок меламиновой стружечной плиты диаметром 3/4 дюйма, чтобы начертить круг нужного размера для крышки.

Я вырезал на ленточной пиле.

Затем я прикрепил приспособление для резки круга к фрезеру и крышке и вырезал кролика по всему краю.

Я намазал герметик вдоль ДСП, чтобы запечатать его и улучшить сцепление пенопласта.

Я разметил и вырезал отверстие для пластиковой вставки, чтобы вставить гибкий шланг из комплекта пылесборника.

Я прикрутил пластиковую деталь тремя шурупами и загерметизировал края.

Разметил и вырезал квадратное отверстие для смотрового окна.

Я просверлил 6 отверстий по периметру 1/4-дюймового плексигласа, наложил вокруг него полоску герметика и закрепил на месте 6 винтами.

После того, как герметик под крышкой высох, я прикрепил клейкую герметизирующую ленту, которая служила герметиком и не позволяла воздуху проникать внутрь/выходить наружу.

Крышка временно удерживается 4 винтами сверху. Позже я заменил его на 5 защелок для быстрого снятия.

Я добавил немного герметика вокруг нижней части циклона и прорезал несколько прорезей в гибкой трубе, чтобы она лучше держалась и не отрывалась легко.

Гибкая трубка была закреплена на месте с помощью большого количества ленты из фольги, а в нижней части имеется хомут для шланга, чтобы удерживать крышку бочки.

Я добавил герметик вокруг корпуса, где он встречается с циклоном. Чтобы проверить циклон, я подключил 4-дюймовую гибкую трубу и начал всасывать.
