Семестровая работа. Устройство и принцип работы гидравлического пресса 800 тонн с насосным безаккумуляторным приводом
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ
«ВОЛГОГРАДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Факультет технологии конструкционных материалов
Кафедра «Технология материалов»
Семестровая работа
По дисциплине: «Оборудование кузнечно-штамповочных цехов»
На тему: «Устройство и принцип работы гидравлического пресса 800 тонн с насосным безаккумуляторным приводом»
Содержание:
Введение…………………………………………………………………………..3
1. Понятие гидравлического пресса с насосным безаккумуляторным приводом и его схема……………………………………………………………4
2. Описание основных узлов и их схемы……………………………….………6
3.
Фото 800-от тонного гидравлического
пресса с насосным безаккумуляторным
приводом и паспортные данные
модели……………….
Заключение……………………………………………………………………….10
Список литературы………………………………………………………………11
Введение.
Гидравлический пресс — это простейшая гидравлическая машина, предназначенная для создания значительных сжимающих усилий. Ранее назывался «пресс Брама», так как изобретён и запатентован Джозефом Брама и Басиным Александром в 1795 году.
Основным способом изготовления поковок для тяжело нагруженных деталей больших размеров в индивидуальном и мелкосерийном производстве и крупногабаритных штамповок в авиационной технике является ковка и штамповка на мощных гидравлических ковочных и штамповочных прессах. В настоящее время на этих прессах изготовляется более миллиона тонн поковок в год.
1. Понятие гидравлического пресса 800т с насосным безаккумуляторным приводом и его схема.
Гидравлический
пресс — это гидравлическая машина,
предназначенная для создания больших
сжимающих усилий.
Гидравлические прессы в отличие от молотов деформируют металл при малых скоростях движения рабочего инструмента — до 30 см/с. Эта скорость в начале деформирования заготовки равна нулю.
Основная работа совершается гидропрессами давлением рабочей жидкости (воды, эмульсии, масла), создаваемым в рабочих цилиндрах. Чем выше это давление и чем больше площадь рабочих цилиндров, тем значительнее усилие, развиваемое прессом. В настоящее время в гидравлических прессах создаются давления до 100 МПа (1000 ат). Усилие наиболее крупных гидравлических прессов доходит до 740 МН (75 000 тс).
Гидравлические прессы, используемые для монтажно-запрессовочных работ, имеют три очень важных преимущества перед другими типами прессов: -постоянство нагружения ползуна и его скорости движения -возможность получения больших рабочих ходов
Благодаря
этому они находят наибольшее применение
при разборке и сборке машин.
Серийные
гидравлические прессы простого действия
имеют насосно-безаккумуляторный привод,
одностоечную сварную конструкцию С –
образной формы и оборудованы необходимыми
средствами механизации и
автоматизации.
Следствием
является их широкая универсальность.
На рис. 1 приведена схема гидравлического пресса с насосным безаккумуляторным приводом.
1- Пресс; 2- Наполнительный клапан; 3- Сервопривод; 4- Наполнительный бак; 5- Автомат разгрузки; 6- Циркуляционный клапан; 7- Обратный клапан; 8- Кривошипно-плунжерный насос; 9- Распределитель; 10- Обратный клапан возвратных цилиндров; 11- Впускной клапан; 12- Сливной клапан.
Рисунок 1- Схема гидравлического пресса с насосным безаккумуляторным приводом.
2. Описание основных узлов и их схемы.
Золотник (распределитель).
Золотни́к, золотниковый
клапан —
устройство, направляющее поток жидкости
или газа путём смещения подвижной части
относительно окон в поверхности, по
которой она скользит.
В системах
гидравлического регулирования высокой
точности цилиндрическому золотнику
иногда сообщают непрерывное вращательное
движение вокруг оси или колебательное
вдоль оси с целью повысить чувствительность
системы путём замены трения покоя
трением скольжения.
Рисунок 2 – Схема золотника
Широкое применение в гидроприводах прессов нашли кривошипно-плунжерные насосы. Наиболее часто используемые давления – 20 и 32 МПа. Схема кривошипно-плунжерного насоса показана на рисунке 3.
Кривошипно-плунжерные насосы используются как в индивидуальном, так и в групповом насосном приводах гидравлических прессов. Они могут работать на любой жидкости : водной эмульсии, минеральном масле и др.
1 – всасывающий клапан; 2 – насосная камера; 3 – нагнетательный клапан; 4, 7 – воздушные колпаки в напорной и всасывающей магистралях соответственно; 5 – напорная труба, отводящая жидкость; 6 – плунжер насоса; 8 – фильтр; 9 – шатун; 10 – коленчатый вал; 11 – ползун; 12 – направляющие ползуна; 13 – бак
Рисунок 3 – Кривошипно-плунжерный насос
Предохранительный
клапан.
Предохранительный клапан — трубопроводная арматура, предназначенная для защиты от механического разрушения оборудования и трубопроводов избыточным давлением путём автоматического выпуска избытка жидкой, паро- и газообразной среды из систем и сосудов с давлением сверх установленного. Клапан также должен обеспечивать прекращение сброса среды при восстановлении рабочего давления. Предохранительный клапан является арматурой прямого действия, работающей непосредственно от рабочей среды, наряду с большинством конструкций защитной арматуры и регуляторами давления прямого действия.
Рисунок 4 – Схема клапанной распределительной коробки
3. Фото 800-от тонного гидравлического пресса с насосным безаккумуляторным приводом.
Таблица 1- Технические характеристики к гидравлическим прессам ДА2239
Модель. | Усилие пресса, (тс/кН). | Ход ползуна, мм. | Наибольшее расстояние между столом и ползуном, мм. | Размер стола: -длинна; -ширина. | Усилие выталкивателя, не менее, тс. | Ход выталкивателя, мм. | Сумарная мощность двигателей, кВт* | Габариты пресса, ШхГхВ, мм* | Масса пресса, не более, кг.* |
ДА2239 | 800/8000 | 1000 | 1600 | 1800х1600 | 1600 | 350 | 37 | 4800х2100х5250 | 42300 |
Заключение.
В данной работе я ознакомился с устройством, схемой и принципом работы 800-от тонным гидравлическим прессом с насосным безаккумуляторным приводом. Также с помощью модели ДА2239 узнал о характеристиках гидравлического пресса.
Список литературы:
1. В.И. Ершов «Справочник кузнеца-штамповщика», МАИ, 1996
2.«Ковка и штамповка: справочник в 4-х томах» Под ред. Е.И. Семенова – М.: Машиностроение, 1987
3. Технология конструкционных материалов. /Дальский А.М., Арутюнова И.А., Барсукова Т.М. и др. – М.: Машиностроение, 1977.
4. Ансеров Ю.М., Салтыков В.А., Семин В.Г. Машины и оборудование машиностроительных предприятий. – Л.: Политехника, 1991.
Гидравлический пресс – принцип работы и установка оборудования
Гидравлический пресс – это устройство, которое успешно используется человечеством с конца 18 века. Именно в это время был открыт принцип работы гидравлического пресса как простейшей машины с двумя сообщающимися сосудами с поршнями разных размеров, заполненных водой (с течением времени в прессах начали использовать масло).
Учитывая, что гидравлический пресс создает гораздо лучшие возможности по созданию высоких усилий, по сравнению с механическим устройством, он широко используется на сегодняшний день в различных отраслях промышленности, а также на автосервисах.
Принцип работы гидравлического пресса
О том, что такое гидравлический пресс, указано. Исходя из этого, можно сформулировать принцип работы устройства. Основывается его функциональность на законе Паскаля о гидростатике. Данный физический закон гласит, что жидкостью создается одинаковый уровень давления в любом направлении. Гидравлические прессы работают на различных жидкостях – эмульсиях, маслах или воде.
Вода, к слову, применяется наименее часто по причине своей низкой плотности. С помощью пресса к определенной точке пресса применяется силовое воздействие с минимальной затратой энергии. Чаще всего это требуется для обработки металлов, поэтому такие устройства чаще всего используются в промышленной сфере.
Устройство гидравлического пресса

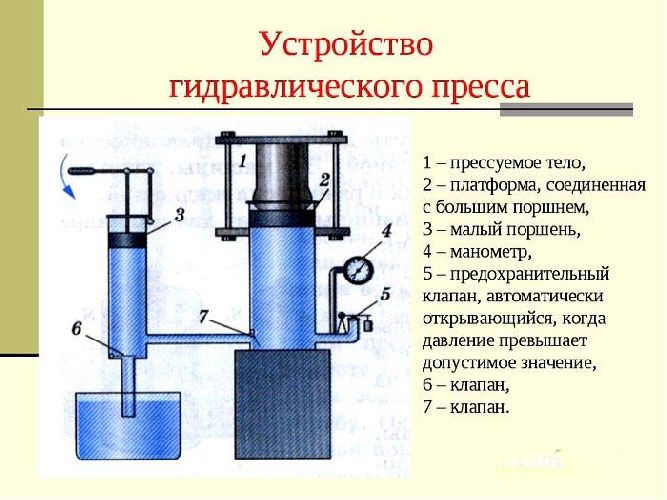

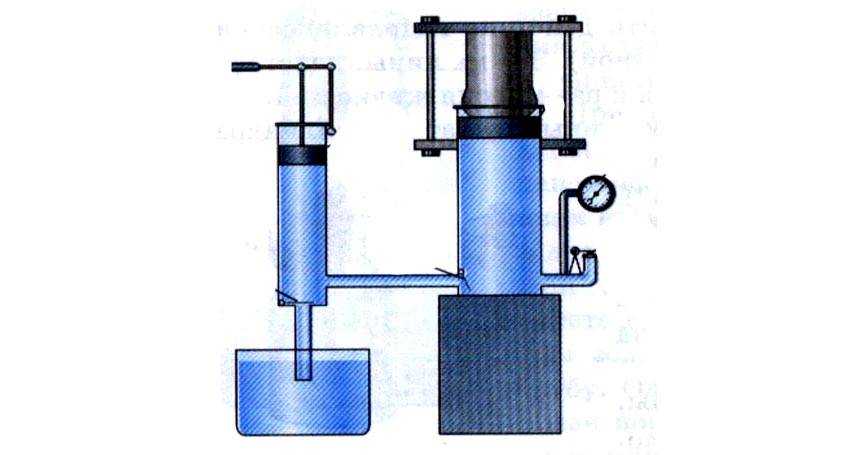

Устройство простейшего гидравлического пресса описано выше.
- дифференциально-плунжерные устройства;
- прессы обратного хода;
- поршневые прессы.
По расположению цилиндров прессы разделяют на горизонтальные, вертикальные, угловые; по типу привода – ручные, с приводом от двигателя внутреннего сгорания, с электромотором. Классифицируют гидравлические прессы не только по конструкции, но и по типу обрабатываемых материалов. Однако к какому бы виду не относился пресс, его принцип работы остается неизменным.
Установка оборудования
Если речь идет о промышленных гидравлических прессов, к их установке необходимо привлекать сотрудников специализированных монтажных организаций. Частности, подобные услуги предоставляет компания «Промбуммонтаж», работающая в Петрозаводске и Республике Карелия.
Нашими специалистами будет осуществлена установка гидравлического пресса в соответствии с общепринятыми нормами и требованиями и техническим заданием заказчика.
Установка технологического оборудования проводится в несколько этапов:
- подготовка фундамента;
- транспортировка пресса и его узлов к месту установки;
- распаковка и проверка деталей на возможные дефекты и брак;
- установка устройства на фундамент или в приямок;
- монтаж остальных деталей;
- проведение пусконаладочных работ и сдача в эксплуатацию.
Если у вас возникли вопросы относительно сроков и стоимости установки гидравлических прессов от ООО «Промбуммонтаж», их можно задать менеджерам компании по телефону или через онлайн-форму на сайте.
Что такое гидравлический пресс и как он работает?
ГИДРАВЛИЧЕСКИЙ ПРЕСС
06 апреля 2021 г.Что такое гидравлика?
Слово «гидравлический» происходит от греческого и представляет собой комбинацию лексического значения слов «вода» и «труба». Как термин, гидравлика означает науку об использовании жидкости под определенным давлением для передачи силы и движения и управления этим поведением.
Что такое гидравлический пресс и как он работает? Что делает гидравлический пресс?
Гидравлический пресс представляет собой механический пресс, создающий сжимающее усилие за счет использования гидравлического цилиндра. Вместо механического рычага используется гидравлический рычаг.
Гидравлический пресс состоит из двух соединенных между собой цилиндров. Каждый цилиндр заполнен гидравлической жидкостью, и один больше другого. Больший цилиндр называется плунжером, а меньший – плунжером.
Поскольку жидкости плохо сжимаются, их используют в гидравлических прессах. Гидравлический пресс работает, прикладывая небольшое усилие к поршню, который проталкивает жидкость под него. Затем это давление распределяется равномерно, поднимая баран. Давление, создаваемое плунжером и поршнем, раздавливает предмет, помещенный между ними.
Преимущества гидравлической системы
Гидравлические системы — это системы, которые работают бесшумно.
Дают возможность работать под очень высоким давлением.
Благодаря гидравлическому маслу, используемому в качестве жидкости, все элементы смазываются.
Гидравлическая жидкость позволяет выделяемому теплу распространяться в окружающую среду.
Элементы гидравлического контура имеют длительный срок службы.
Скорость можно регулировать даже в движении.
Недостатки системы гидравлического пресса
Расход гидросистемы невысокий, элементы контура работают с малой скоростью.
Гидравлическая жидкость чувствительна к высокой температуре, и поскольку в качестве жидкости используется масло, эта температура не должна превышать 50 градусов.
Гидравлическая жидкость также чувствительна к воздуху, образование в ней воздуха вызывает шум и вибрацию, что нарушает баланс скоростей.
Поскольку элементы контура гидравлической системы работают под очень высоким давлением, они должны изготавливаться очень прочно, что приводит к высоким затратам.
Что такое гидравлический пресс, для чего он используется?
Пресс гидравлический; Это машина для дробления, выравнивания, сжатия, склеивания, формования и покрытия материалов. Материалы, подлежащие обработке, наносят, помещая их на пластину или платформу внутри пресса. Применение гидравлических прессов имеет очень широкую область применения, они используются во многих отраслях промышленности. Это машины, которые обеспечивают простоту использования.
Существует известный канал на YouTube под названием «Канал гидравлического пресса», принадлежащий финскому владельцу мастерской, и на канале гидравлического пресса публикуется множество видеороликов о гидравлических прессах.
Продажа гидравлических прессов
Прессы, используемые в ремонтных, производственных и сборочных работах в самых различных областях, производятся разными марками и разными компаниями. Они оснащены функциями, подходящими для области использования, и спроектированы соответствующим образом.
По этой причине цены на гидравлические прессы очень разные.
Вы можете найти б/у гидравлический пресс на продажу или купить новый.
Электрический гидравлический пресс
Электрические гидравлические прессы используются для различных задач металлообработки. Эти электрические гидравлические прессы имеют мощные механизмы и выдающуюся эффективность; они вполне подходят для промышленных операций с металлом и являются бюджетной альтернативой.
Существуют малые гидравлические прессы и большие гидравлические прессы. Вы можете выбрать удобный для своей работы.
Для чего используется гидравлический жим лежа?
Гидравлический жим лежа чрезвычайно удобен для выполнения множества небольших задач по жиму. Это полезный инструмент для решения широкого круга задач, от запрессовки подшипников до снятия и установки шестерен и других элементов с запрессовкой. Каждый гидравлический настольный пресс с цилиндром грузоподъемностью до 10 тонн обеспечивает достаточное усилие для тяжелого прессования и удобно помещается в небольшом пространстве любой мастерской.
Доля :
Категории
Подготовлено Т-Софт Электронная коммерция.
Как работает гидравлический пресс?

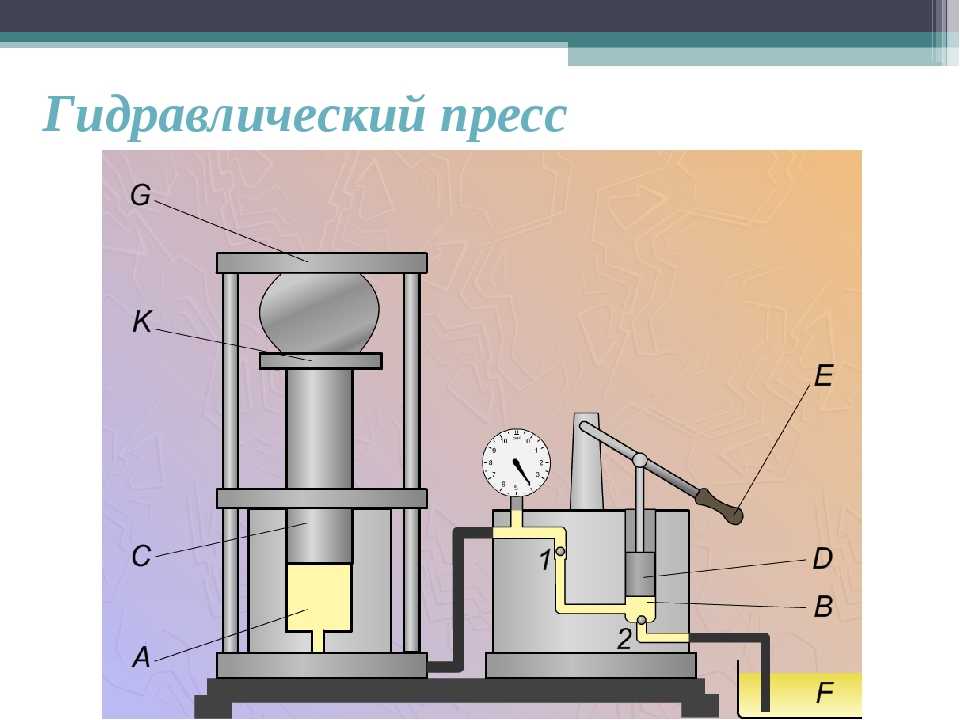

Гидравлический пресс – это сжимающее устройство, использующее силу, приложенную к жидкости, для создания результирующей силы в соответствии с законом Паскаля. На самом деле он был изобретен Джозефом Брамой, поэтому он также известен как Bramah Press.

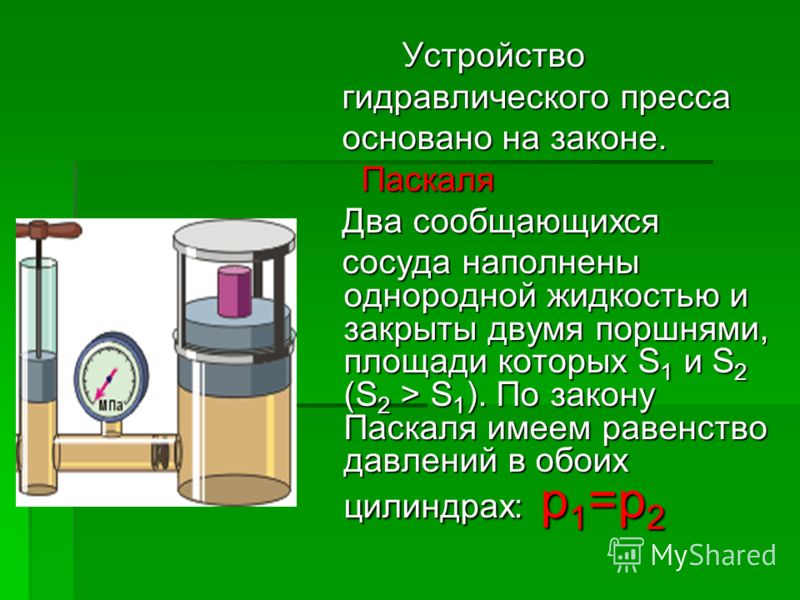

Что такое закон Паскаля? Объяснение гидравлического принципа
Закон Паскаля — это теория, которая утверждает, что давление (P) в замкнутой жидкости, вызванное силой (F1), на площадь (A1) передается без уменьшения, вызывая силу (F2), на площадь (A2 ). Этот закон можно применить, чтобы увеличить небольшую силу на отношение площадей, чтобы получить большую силу — F2 = F1 (А2/А1).
Как гидравлический пресс использует закон Паскаля?
В гидравлическом прессе небольшая механическая сила (F1) прикладывается к небольшой площади (A1).
Когда жидкость перемещается в одном месте, она неизбежно перемещается в другое место внутри этого канала. Затем большая площадь (A2) создает увеличенную механическую силу (F2). Сила передается через гидравлическое давление, создаваемое начальным усилием F1.
Для чего используется гидравлический пресс?
Гидравлический пресс может иметь множество применений. Обычно лабораторный гидравлический пресс используется для подготовки образцов к анализу путем их прессования в гранулы или тонкие пленки. Частицы сжимаются вместе, создавая однородный образец, идеально подходящий для спектроскопического исследования.
Ручной гидравлический пресс Specac — классический пример пресса Bramah. Пользователь прикладывает давление вручную, используя ручку для подачи давления в систему гидравлической жидкости. Это давление передается на вторичную зону, и результирующая сила может достигать 25 тонн.
FTIR-спектроскопия является примером аналитического метода, в котором используются образцы, приготовленные с помощью гидравлического пресса.
KBr (бромид калия) часто смешивают с измельченными образцами и прессуют в гранулы, которые затем используются для инфракрасного спектроскопического анализа. Подходящие смеси порошков также могут быть спрессованы с образованием гранул аналогичным образом для определения их композиционного состава.
Измельченные или тонкоизмельченные порошкообразные образцы помещают внутрь «таблетки». Это прочный контейнер для образца, в котором внутри пресса помещается матрица с образцом. Когда матрица сжимается внутри гидравлического пресса, внутренний поршень узла матрицы прижимается к находящемуся внутри образцу.
Другие области применения гидравлических прессов включают в себя разделение образцов для испытаний на растяжение.
Компания Sun Chemical уже более 30 лет использует один и тот же ручной гидравлический пресс, занимаясь именно этим.
Различные типы гидравлических прессов
Компания Specac предлагает два типа механических (электрических) гидравлических прессов и два типа ручных гидравлических прессов. Доступные ручные прессы могут быть полноразмерными или ручными. Электрические прессы поставляются с сенсорными светодиодными экранами и программируемыми нагрузками или без них.
Мини-грануляторMini-Pellet Press — это ручной гидравлический пресс, идеально подходящий для прессования 7-миллиметровых таблеток KBr для инфракрасной спектроскопии. Он прочный и долговечный, как и более крупный ручной пресс, но легче и портативнее. Работает при двухтонной нагрузке.
Ручной гидравлический пресс
Ручной гидравлический пресс является популярным лабораторным и промышленным прессом, поскольку он экономичный, надежный, стабильный и мощный.
Он работает с нагрузкой 15 или 25 тонн, но может быть переоборудован для более низкой нагрузки.
Автоматический гидравлический пресс Power
Power Press — это надежный автоматический гидравлический пресс с усилием 8, 15 и 25 тонн, с низким уровнем шума и микропроцессорным управлением загрузкой и разблокировкой.
Автоматический пресс Autotouch очень похож на Power Press, но более совершенен. Он имеет светодиодный сенсорный экран, который можно использовать для программирования сложных нагрузок. Он поставляется в вариантах 8, 15, 25 или 40 тонн.
Надеемся, вы узнали что-то новое о гидравлическом прессе!
Подводя итоги нашего ассортимента лабораторных гидравлических прессов:
- Мини-пресс представляет собой портативное легкое устройство, обеспечивающее давление до 2 тонн, идеально подходящее для прессования гранул KBr.
