что это такое, его виды и устройство, принцип работы, ТОП-5 и цена

К фрезерным станкам относится большая группа металлорежущего оборудования. Оно отличается вращательным движением закрепленного на шпинделе многолезвийного режущего инструмента и поступательным движением детали относительно фрезы.

Различные виды столов и приспособления позволяют производить расточку, обрабатывать цилиндрические поверхности, нарезать зуб, делать сложные рельефы с большой точностью.

Содержание:

1 Что можно на нем сделать, и для чего он нужен?
2 Самый дешевый фрезерный станок- видео
3 Разновидности
- 3.1 Вертикально-фрезерный
- 3.2 Горизонтально-фрезерный
- 3.3 Сверлильно-фрезерный
- 3.4 Универсальный
- 3.5 Настольный бытовой, для домашней мастерской
- 3.6 С ЧПУ
- 3.7 Обрабатывающие центры с ЧПУ
- 3.8 Настольные с ЧПУ
- 3.9 Широкоуниверсальные
- 3.10 Карусельно-фрезерные
- 3.11 Портальный
- 3. 12 Фрезерно-центровальный
4 Как выбрать фрезерный станок
5 ТОП-5 фрезерных станков по металлу по оценкам пользователей
- 5.1 Фрезерный станок 6Т12
- 5.2 Фрезерный станок СФ-676
- 5.3 Фрезерный станок STALEX MUF50 DRO
- 5.4 Фрезерно-сверлильный станок Stalex BF45PF
- 5.5 Фрезерный станок Proma FPX-20E
- 5.6 Сводная таблица технических характеристик ТОП-5 фрезерных станков
6 Основные узлы, устройство и принцип действия
- 6.1 Основание
- 6.2 Станина
- 6.3 Хобот
- 6.4 Консоль
- 6.5 Шпиндель
- 6.6 Электродвигатели
- 6.7 Коробка скоростей
- 6.8 Коробка подач
7 Классификация и расшифровка маркировки фрезерных станков
8 Сколько стоит и от чего зависит цена
9 Каким образом устанавливается
10 Как работать на агрегате?
11 Особенности настройки в зависимости от назначения
12 Что содержит в себе паспорт?

Что можно на нем сделать, и для чего он нужен?

Основное назначение фрезерного станка – обработка плоских поверхностей с большой скоростью и чистотой. Фреза – многолезвийный инструмент, вращается и срезает сразу широкую полосу металла с заготовки.

Расточные головки, центра, поворотные и наклонные столы увеличивают возможности фрезерных станков. На них выполняется много операций, включая:

фрезеровка горизонтальной и боковых плоскостей;
создание сложного рельефа;
вырезка пазов;
сверление и расточка;
торцовка;
обработка фигурных кромок;
нарезка зубьев прямых и косых на шестернях;
создание винтовых канавок;
обработка по периметру деталей сложной формы.

На фрезерном станке быстро можно изготовить планки, подушки, рычаги, кривошипы и другие детали с плоской поверхностью и отверстиями. Читайте также: фрезерный станок 675, его особенности и технические характеристики

Важно!

Копировальные фрезерные станки изготавливают объемные изделия, делая точные копии в большом количестве. Они производят обработку по всем плоскостям до полной готовности.

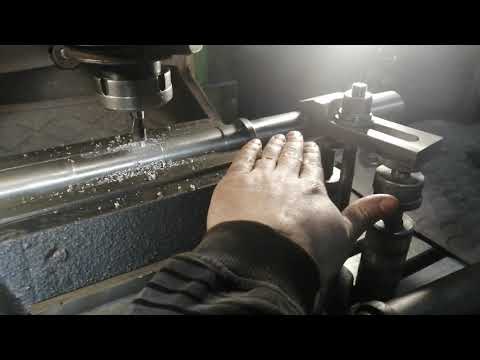

Самый дешевый фрезерный станок- видео

Разновидности

Фрезерные станки отличаются размерами, конструкцией и количеством выполняемых операций. Настольные имеют небольшие размеры и выполняют обработку в одной плоскости. Широкоуниверсальные полностью обрабатывают деталь весом в 200 кг. У каждого типа оборудование свое назначение.

Обязательно прочитайте также статью о том, что такое фрезерно центровальный станок.

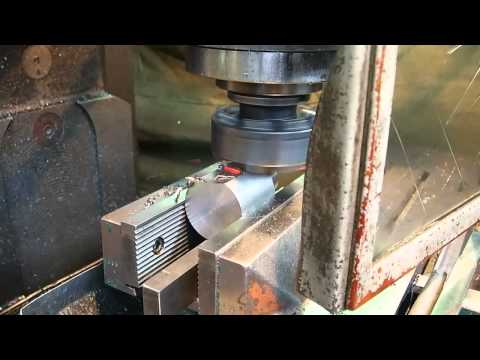

Вертикально-фрезерный

Фрезерный станок классифицируется по положению шпинделя – вертикальное. Стол с заготовкой перемещается в оси X и Y. Вертикально поднимается вместе с консолью. Фреза обрабатывает верхнюю поверхность заготовки, производит:

фрезеровку;
сверление;
расточку;
вырезку пазов и канавок;
обработку углов.

Остальные операции возможны с применением дополнительных приспособлений.

Горизонтально-фрезерный

Такой фрезерный станок предназначен для обработки небольших деталей весов 250–300 кг, из боковых и верхних поверхностей, вырезания пазов. Стойка и консоль аналогичные, как у вертикально-фрезерного станка. Стол совершает продольное и поперечное перемещение. В верхней части станины горизонтально перемещается по направляющим в стойке хобот с серьгой.

Они установлены для крепления штанги с дисковой фрезой обрабатывать верхние поверхности, придания им рельефа, вырезки пазов различной формы. На прямые хоботы устанавливают угловые и расточные головки для фрезеровки, сверловки и расточки. Наклонные столы ставят для обработки по всем плоскостям, создания отверстий прямых и под углом.

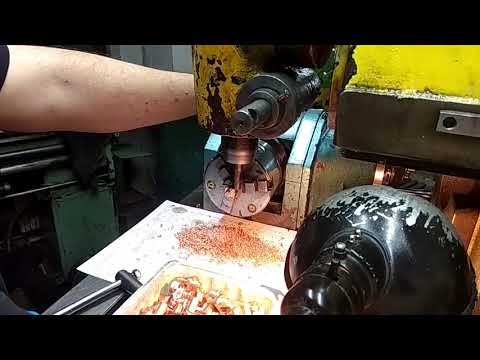

Сверлильно-фрезерный

Одностоечные фрезерные станки с вертикально расположенным шпинделем. Стол перемещается в продольном и поперечном направлении. В бесконсольных моделях вертикальная подача осуществляется шпиндельным узлом по направляющим в передней части стойки.

В шпиндель, кроме фрез крепится патрон и осуществляется сверловка верхней поверхности. Сверлильно-фрезерный станок удобно использовать при изготовлении деталей под фрезеровку с большим количеством отверстий. Все операции выполняются на одном фрезерном станке.

Универсальный

Стол в универсально-фрезерных станках, кроме линейных перемещений может поворачиваться вокруг вертикальной оси. Благодаря этому у заготовки с одной установки обрабатываются боковые и верхняя поверхность, торцы. Универсальный агрегат может быть с вертикальным и горизонтальным расположением шпинделя.

Настольный бытовой, для домашней мастерской

Небольшой фрезерный станок бесконсольного типа. Оборудование, работающее по металлу, имеет стол с продольным и поперечным перемещением. Вертикально опускается шпиндельный узел. Фрезерные станки по обработке дерева имеют неподвижный стол с продольными направляющими по бокам. Между стойками по поперечине перемещается шпиндельный узел. Вертикальное движение происходит по направляющим салазок на каретке.

С ЧПУ

Фрезерные станки с числовым программным управлением (ЧПУ) предназначены для изготовления больших партий одинаковых деталей. Они имеют револьверную головку или магазин инструмента и в процессе работы самостоятельно его меняют. Деталь крепится на поворотном столе и во вращающиеся центры.

Фрезерный станок с ЧПУ многофункциональный:

обрабатывает плоские и цилиндрические поверхности;
производит сверловку всех плоскостей;
расточку;
вырезание пазов и шипов;
фрезеровку зуба;
обработку углов и кромок;
фрезеровку зубчатых шестерен.

На фрезерном станке с ЧПУ производят полный цикл обработки, от заготовки до готовой детали с одной установки.

Обрабатывающие центры с ЧПУ

Обрабатывающие центры – улучшенная по своим возможностям модель фрезерного станка с ЧПУ. Кроме фрезерных операций, заготовка, зажатая во вращающихся центах, проходит токарную обработку. Фрезерные станки предназначены для изготовления сложных деталей с высокой точностью. Перемещение детали осуществляется асинхронными и шаговыми двигателями. Датчики считывают положение инструмента и передают на блок управления агрегата.

Важно!

Компьютер обрабатывающих центров может учитывать износ режущей кромки и тепловое расширение заготовки и корректировать режимы обработки. Размеры выдерживаются с точностью 0,005 мм.

Настольные с ЧПУ

Настольные фрезерные станки с ЧПУ бесконсольного типа. Модели, обрабатывающие сталь и чугун, имеют подвижный стол, перемещающийся в горизонтальной плоскости. Вертикально движется инструмент. Настольное оборудование, обрабатывающее дерево и мягкие сплавы цветных металлов, имеет большой неподвижный стол с пазами для крепления заготовок.

Вдоль него по направляющим, перемещаются стойки, соединенные порталом с направляющими для поперечного передвижения каретки со шпиндельным узлом. Каждый вал соединен с шаговым двигателем. Компьютер управляет перемещением в 3 осях, включая и переключая их. Шпиндель имеет свой отдельный привод с регулируемой скоростью вращения.

Широкоуниверсальные

К широкоуниверсальным относятся вертикально-фрезерные станки с поворотной головкой. Шпиндель поворачивается в каждую сторону до 90⁰. Установленные на столе детали обрабатываются со всех сторон, кроме нижней плоскости. Производится:

фрезерование;
сверление;
расточка;
выборка пазов и канавок;
обработка косозубых колес.

Справка! Поворот головки позволяет производить сверловку и расточку отверстий с осями, расположенными наклонно к поверхности стола и относительно друг друга.

Карусельно-фрезерные

Вращающийся стол на карусельно-фрезерном станке упрощает обработку крупных деталей по периметру. Продольное перемещение шпиндельного узла позволяет создавать изделия со сложной конфигурацией по боковым плоскостям. Фрезерный станок может управляться человеком и ЧПУ, работать по копиру. На карусельно-фрезерном агрегате изготавливают единичные детали и небольшие партии.

Карусельные фрезерные автоматы с пневматическими зажимами предназначены для массового производства изделий. В них устанавливают несколько деталей, которые поочередно проходят весь цикл обработки. Станочнику остается только поставить новую заготовку на освободившееся место. На агрегатах с накопителями заготовки устанавливаются автоматически. Недостаток автомата – его узкая специализация. Для обработки заготовок другого типа понадобится сложная переналадка.

Портальный

Портальное оборудование предназначено для обработки крупногабаритных деталей. Станина имеет продолговатую форму. По ее направляющим перемещается стол в продольном направлении. На стойках и поперечном портале расположены горизонтальные и вертикальные суппорты. Каждый имеет свой электропривод и коробку скоростей. Шпиндель при работе выдвигается перпендикулярно направлению перемещения суппорта.

Обработка детали одновременно может производиться по 3 плоскостям:

фрезеровка;
вырезка пазов;
сверление.

Шпинделя работают синхронно. При необходимости проводить сложные технологические операции, в работу включают один суппорт.

Фрезерно-центровальный

Фрезерно-центровальный агрегат относится к станкам специального назначения. Он имеет продолговатую станину с направляющими. На них, напротив друг друга, в одной горизонтальной оси, установлены два шпинделя. Между ними прижимной узел. Центровальный агрегат предназначен для фрезеровки торцов по плоскости и центровке, длинных заготовок типа вал.

Соосность центровки обеспечивается установкой инструмента и одновременной обработкой двух концов заготовки. Фрезеровка торцов получается, строго перпендикулярна относительно оси детали и параллельна между собой.

Как выбрать фрезерный станок

Перед тем, как приступить к выбору фрезерного станка надо определится с его габаритами, массой станка и местом, где он будет находиться. Если фрезерный станок будет поставлен на перекрытие, то оно должна выдерживать большие нагрузки и вибрации.

А если делать по уму для какого-нибудь производства, то под фрезерный станок необходимо заливать фундамент по всем правилам и требованиям, которые указаны в инструкции или паспорте станка.

А так в целом необходимо обратить внимание на следующее:

Производительность.
Возможности, режимы.
Возможные сложности при настройке.
Репутация производителя.
Отзывы покупателей и владельцев фрезерного станка.
Гарантийное и внеплановое техническое обслуживание.

ТОП-5 фрезерных станков по металлу по оценкам пользователей

Сам ТОП отсортирован еще и по цене, поэтому не нужно думать, что третья позиция хуже первой, оно лучшая в своей ценовой категории, а та в своей по мнению покупателей.

Фрезерный станок 6Т12

Основное его предназначение для фрезерование цилиндрических поверхностей. Если для работы необходимо применить дисковые или фасонные фрезы тогда используется горизонтальный шпиндель, если же используются торцевые, концевые и шпоночные фрезы, тогда используется вертикально поворотный шпиндель.

Кроме фрезерования на станке можно также выполнять сверление, рассверливание, растачивание, развёртывание, зенкерование и т.д. А если использовать дополнительную оснастку, то можно также выполнять долбление, нарезание резьбы и другие операции.

Фрезерный станок СФ-676

Предназначен станок для обработки методом фрезерования цилиндрических деталей. Как и на предыдущем фрезерном станке дисковые, фасонные фрезы используются при помощи горизонтального шпинделя, а концевые, торцевые и шпоночный при помощи вертикального поворотного шпинделя.

На фрезерном станке можно выполнять сверление, рассверливание, растачивание, зенкерование, а если применить дополнительную оснастку, то и нарезание резьбы, долбление и т.д.

Фрезерный станок STALEX MUF50 DRO

Это универсальный фрезерный станок по металлу с устройством цифровой индикации по трем осям с автоматической подачей по ним. Его применяют для выполнения различных фрезерных работ по таким материалом, как сталь, различные сплавы металлов, полимеры, чугун.

Детали обрабатываются с помощью различных таких фрез, как: цилиндрические, дисковые, фасонные, торцевые, модульные, червячные и т.д. Фрезерный станок просто незаменим при мелкосерийном производстве, благодаря легкой настройки и возможности быстрой замены инструмента.

Фрезерно-сверлильный станок Stalex BF45PF

Фрезерный станок позволяет фрезеровать поверхности металлов, цветных сплавов, полимеров. Его основные функции — это торцевание поверхностей, растачивание отверстий, сверление под различным углом, зенкование, нарезание резьбы.

Основные достоинства фрезерного станка —это массивная чугунная литая станина, направляющие в виде ласточкиного хвоста, которая обеспечивают точность при обработке детали, автоматическая подача по оси Z, мощный 2-х ступенчатый двигатель.

Фрезерный станок Proma FPX-20E

Это мини фрезерный станок предназначен для обработки небольших деталей из металлов сплавов цветных металлов полимеров. Его основные достоинства — это небольшие габариты и возможность подключения к сети 220 В. Поэтому он отлично подойдёт для домашней мастерской или мелкосерийного производства.

На фрезерном станке можно выполнять все работы по фрезерования сверлению и другими операциями, которые могут быть выполнены осевыми режущими инструментами.

Сводная таблица технических характеристик ТОП-5 фрезерных станков

Характеристики	6Т12	СФ-676	STALEX MUF50 DRO	Stalex BF45PF	Proma FPX-20E
Размеры поверхности стола, мм	1250 х 320	800х250	1000×240	800х240	240х145
max продольный ход стола (X), мм	800	450	580	560	180
max поперечный ход стола (Y), мм	250	300	180	190	100
max вертикальный ход стола (Z), мм	420	380	320	350	–
min и max обороты	40-2000	50-2040	60-1350	75-3200	100-2000
Конус шпинделя	МК3	МК4	ISO40	ISO30	МК2
Масса, кг	3120	1050	980	480	50
max масса обрабатываемой детали, кг	250	100	–	75	–
Ориентировочная цена, доллар (59р)	42 322	40 678	12 473	6 991	1 132

Основные узлы, устройство и принцип действия

Фрезерный станок обрабатывает неподвижно закрепленную на столе заготовку вращающимся многолезвийным инструментом. Перемещение детали относительно фрезы происходит за счет движения стола и салазок в поперечном и продольном направлении. Вертикально может перемещаться консоль или шпиндельная головка.

Основание

Внизу фрезерный станок имеет основание. Обычно это литая из чугуна платина. У отдельных моделей горизонтально-фрезерных станков нижняя часть высокая, полая. В ней могут находиться электроузлы и пусковая панель. Через отверстия в основании, фрезерный станок крепится анкерами к полу.

Станина

Литая полая деталь повышенной прочности. Она обеспечивает жесткость фрезерного станка и гасит вибрации. По направляющим станины перемещаются консоль и хобот. У одностоечных моделей внутри расположена коробка скоростей и электрический шкаф, внизу устанавливается электродвигатель главного привода.

У бесконсольного оборудования, обрабатывающего большие детали, станина устанавливается на специальное бетонное основание. Она длинная, с направляющими для перемещения стола сверху. Сбоку по всей длина проходит винт продольного перемещения стоек – портала. Электрические шкафы располагаются рядом.

Хобот

Узел горизонтально-фрезерного станка. Он перемещается по направляющим, расположенным в верхней части стойки параллельно оси вращения шпинделя. По нему движется серьга, удерживающая свободный конец оправки с дисковой фрезой. Механическое перемещение обеспечивается собственным приводом. Электродвигатель установлен на хоботе сзади.

Справка! Механическое перемещение имеют только квадратные хоботы, устанавливаемые сверху. Более старые, круглые, выдвигаются только вручную.

Консоль

Сложный узел, расположенный в передней части фрезерного станка. Ее вертикально поднимает вращающийся вал, закрепленный в основании фрезерного станка. Корпус движется по направляющим в передней части стойки. Внутри консоли находится коробка передач, работающая от установленного здесь же фланцевого двигателя. На поперечных направляющих консоли стоят салазки. Сверху по ним движется в продольном направлении стол. На консоли установлены маховики и рукоятки управления подачи движения стола, регулировка скорости.

Шпиндель

Шпиндельный узел находится в верхней части стойки и соединен зубчатым зацеплением с коробкой скоростей. Он имеет несколько скоростей 6–18, которые включаются перемещением зубчатых колес в коробке скоростей. Шпиндель только вращается вокруг оси с большой скоростью. Продольное перемещение есть на отдельных моделях, оно маленькое, до 75 мм. Для крепления инструмента используется конус и цанги.

Электродвигатели

На консольных моделях фрезерных станков стоит 3 электродвигателя:

привода главного движения;
подач;
насоса СОЖ.

Настольные модели имеют 3 шаговых двигателя для движения в каждой оси. на шпинделе отдельный привод. Крупногабаритное портальное оборудование имеет несколько двигателей: движения стола и на каждом шпиндельном узле.

Коробка скоростей

Состоит из нескольких валов с зубчатыми колесами. При переключении пар зацепления изменяется частота вращения на выходном валу. Располагается в верхней части стойки, рядом со шпинделем и передает ему движение через зубчатое зацепление. С двигателем соединяется упругой муфтой.

Коробка подач

Установленная в консоли коробка подач передает вращение от электродвигателя на салазки, стол и консоль. Переключается круглой рукояткой в передней части фрезерного станка.

Классификация и расшифровка маркировки фрезерных станков

Группа фрезерных станков маркируется цифрой «6». Отдельно, 5 обозначается зубофрезерное оборудование. После 6 может стоять буква. Она указывает, к какому поколению относится данная модель:

по 1932 год включительно буквенной маркировки возраста оборудования нет;
Б – 1932–1937 г.

К с 1937 по 1969 г.
Н – 1951 г.
М – 1961 г.

Начиная с 1987 года в маркировке ставят Д.

Вторая или следующая после буквы цифра указывает тип фрезерного станка:

1 – вертикально-фрезерные консольного типа;
2 – непрерывного действия;
4 – копировальные и гравировальные;
5 – вертикальные;
6 – продольные;
7 – широкоуниверсальные консольные;
8 – горизонтальные.

Под цифрой (собраны все модели, не вошедшие ни в одну группу. 3 остается свободной.

За типом фрезерного станка маркируется его типоразмер. Он определяется по столу. Его размеры нормализованные, например:

0 – 200×800 мм;
1 – 250×1000 мм;
4 – 500×2000 мм.

Буква Ш в конце маркировки обозначает широкоуниверсальные станки. Класс точности указывается после размера стола буквами Н, П.

Справка! Специализированные фрезерные станки, выпускаемые заводами, в маркировке имеют буквы – обозначение производителя. Например, Горьковский завод фрезерных станков ставит ГФ и номер станка, ДФ обозначает, что агрегат создан на Дмитровском заводе фрезерных станков.

Сколько стоит и от чего зависит цена

Стоимость фрезерного станка зависит от его типа, мощности, уровня механизации и автоматизации, «возраста», состояния, габаритов и веса обрабатываемых заготовок, производителя. Простой настольный фрезерный станок с ручным управлением из Поднебесной можно найти по цене в пределах 1000 р. За старое оборудование типа 6М12П, в зависимости от состояния и региона, просят от 13000 до 20000 р.

Фрезерные станки с ЧПУ стоят на порядок выше своих аналогов с механическим управлением. Например, фрезерно-гравировальный настольный обойдется покупателю в 6000-8000 р, по металлу с водяным охлаждением от 30 000 р. Стоимость высокопроизводительного промышленного оборудования по металлу начинается от 900 000 р.

Каким образом устанавливается

Настольные фрезерные станки распаковываются, собираются и устанавливаются на ровной плоскости. Подключаются к сети и вытяжке – пылесосу. Основание легко выдержит небольшой вес заготовок и нагрузки при обработке. Горизонтально и вертикально фрезерные станки устанавливаются на бетонный пол. Толщина заливки должна быть более 300 мм.

Дополнительно крепятся болтами или шпильками, чтобы не смещались от вибрации. Если пол не соответствует, выкапывают яму глубиной 500 мм. На дно насыпают песок. Сверху гравий. Толщина подушки 200 мм. Затем заливается цементный раствор и выравнивается по уровню.

Важно!

Для стабильной работы оборудование более тонны весом рекомендуют ставить на гидроопоры.

Как работать на агрегате?

Перед началом работы фрезерный станок включают в сеть. Деталь закрепляется на столе. Устанавливается инструмент. Фрезу подвести к детали до касания не включая шпиндель. Затем отвести в крайнее положение, настроить глубину реза, частоту оборотов. Включить вращение шпинделя и подачу.

Особенности настройки в зависимости от назначения

Перед началом работы проводится наладка фрезерного станка. На холостом ходу проверяется работа всех узлов, выполнение ими команд с панели управления. Затем проверяется биение шпинделя. Подготавливается вся необходимая для работы оснастка, крепеж, инструменты. После установки детали ее необходимо закрепить. Проверить индикатором правильное положение заготовки. Установить концевые ограничители хода стола. Выставить число оборотов шпинделя, подачи и глубины реза. Включить встречное или попутное фрезерование, в зависимости от твердости обрабатываемого материала.

Что содержит в себе паспорт?

Паспорт на фрезерный станок содержит:

Общие сведения.
Фотографии с указанием основных узлов и органов управления.
Технические характеристики.
Комплект поставки.
Меры безопасности.
Состав агрегата.
Устройство.
Электрооборудование.
Систему смазки.
Порядок транспортирования и установки.

В паспорте описан порядок работы на фрезерном станке, его наладка и характерные неисправности. Имеются схемы основных узлов. Фрезерные станки востребованы на производстве и в домашней мастерской. Настольные помогут изготовить красивые вещи для дома. Копировально-фрезеровальные украсят рисунком фасады мебели и панели.

Небольшие напольные со столом 250×1000 мм, пригодятся для изготовления запчастей для автомобиля и изготовления простых механизмов и приспособлений. Фрезерные станки с ЧПУ быстро и самостоятельно без программы изготовят деталь любой сложности и повторят цикл любое количество раз. Они пригодятся на производстве.

CNC-2638AS Настольный фрезерный станок по металлу

Станок нашей компании ЧПУ Моделист:

Корпус изстали толщиной 12мм, рабочий стол – ЧУГУН 18мм, профильный рельс

ЧПУ станок CNC-2638AS предназначен для выполнения широкого спектра работ по пластику, древесине, текстолиту, цветным и черным металлам с высокой точность. Если вы находитесь в поиске ЧПУ станка с хорошими техническими характеристиками для штучной/мелкосерийной обработки черных и цветных металлов, имеющего при этом относительно умеренную цену на рынке, советуем обратить ваше внимание на станок CNC-2638AS. Кроме металлов на данном станке можно обрабатывать другие материалы: пластик, древесину, камень, гипс и др.

Основные технические характеристики:

Рабочая область – 235*370*100 мм
Размер рабочего стола – 270*510 мм
Повторяемость – 0,02 мм
Приводная механика – ШВП 1605
Направляющие – профильный рельс 20мм
Шпиндель – 1500 Вт жидкостного охлаждения
Максимальная скорость перемещений – до 3000мм/мин
Материал станины – чугун
Материал стола – чугун

Масса – 90 кг

Гарантийный срок службы станка 12 месяцев.

Рабочий ход может уменьшаться при установке датчиков, поворотных и поворотно-наклонных механизмов, ванны, защитных шторок, тисков и другой оснастки.

Цена за полный готовый к работе комплект. В состав комплекта станка входят:

1. Станок.
2. 3х осевой блок управления с частотным преобразователем шпинделя.
3. Шпиндель 1500Вт жидкостного охлаждения, помпа системы охлаждения.

Другие видео можно посмотреть, выбрав вкладку “ВИДЕО РАБОТ”, а также по ссылке на нашем канале YouTube

Кратко о станке и его элементах:

Основой данного станка является стол из чугуна толщиной 22мм с качественной фрезерно-шлифовальной обработкой. Благодаря этому стол имеет практически идеальную плоскость поверхности с обоих сторон. На поверхности стола имеются пазы для установки прижимов и другой оснастки (Т-паз), а так же отверстия для слива охлаждающей жидкости. Все основные конструкционные элементы станка выполнены из чугуна и стали толщиной 12мм/18мм. Использование стальных элементов позволяет получить хорошую жесткость и отсутствие люфтов. Высокую точность несущих элементов станка дает их изготовление методом электроэрозионной (лазерной) резки металлов.
Отдельное слово стоит сказать о механике станка. В качестве направляющих элементов подвижных частей станка используются профильные рельсы толщиной 20мм в связке с высококачественными подшипниками линейного перемещения. На сегодняшний день использование профильного рельса один из лучших вариантов построения точной механики ЧПУ станка. Плавность хода, отсутствие люфтов – далеко не полный перечень преимуществ, которые дает использование профильных рельс. По всем осям станок приводится в движение ШВП 1605 и шаговыми двигателями NEMA 23 56мм, являющихся «классикой» построения большинства подобных ЧПУ систем на рынке.
Станок управляется специальным блоком. Управление шаговыми двигателями реализовано на дискретных драйверах DM542. Шпиндель управляется частотным преобразователем, позволяющим производить регулировку оборотов режущего инструмента в пределах 6-24 тысяч оборотов в минуту. На блоке так же имеются дополнительные разъемы для подключения датчика высоты инструмента и помпы СОЖ. Благодаря этому разъему включением помпы можно управлять дистанционно с компьютера, или привязать включение помпы к включению цикла обработки. Управление блоком по умолчанию осуществляется компьютером по LPT. Возможна реализация управления станком по USB или Ethernet.
Высококачественный шпиндель жидкостного охлаждения, мощностью 1,5 кВт позволяет с легкостью вести обработку большинства материалов.
Станок отлично приспособлен для работы с использованием подачи смазывающе-охлаждающей жидкости в зону реза. По оси Y вся механика находится «под столом» что исключает практически полностью попадание на механику продуктов резания. По осям X и Z имеются защитные гофрированные шторки защищающие механику станка от попадания мелкой стружки и брызг охлаждающей жидкости.

Дополнительные опции (доступны под заказ):

-Установка шпинделя мощностью 2,2 кВт. Установка более мощного шпинделя позволяет повысить производительность станка при работе по черным и цветным металлам фрезами больших диаметров.

-Установка ванны из нержавеющей стали и дополнительной трубки подачи СОЖ. Использование СОЖ повышает производительность при обработке металлов и камня. Подача жидкости в зону реза позволяет обеспечить фрезе лучшее охлаждение и отсутствие налипания металла на режущую кромку при интенсивной работе.

-Установка индуктивных концевых датчиков. Индуктивные датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

-Поворотная ось. На данный станок возможна установка дополнительных поворотных механизмов, для 4х осевой обработки деталей сложной формы.

-Датчик инструмента. Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

-Компьютер. Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

Скачать руководство по эксплуатации

Полезные ссылки по работе со станками с чпу:

Пошаговая инструкция запуска чпу станка

Техническое обслуживание чпу станка

Фрезерные станки | Периферийное фрезерование

Перейти к содержимому

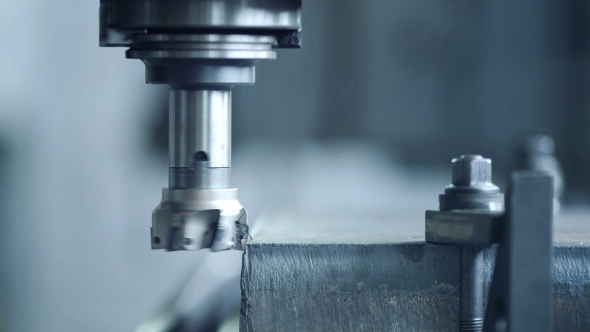

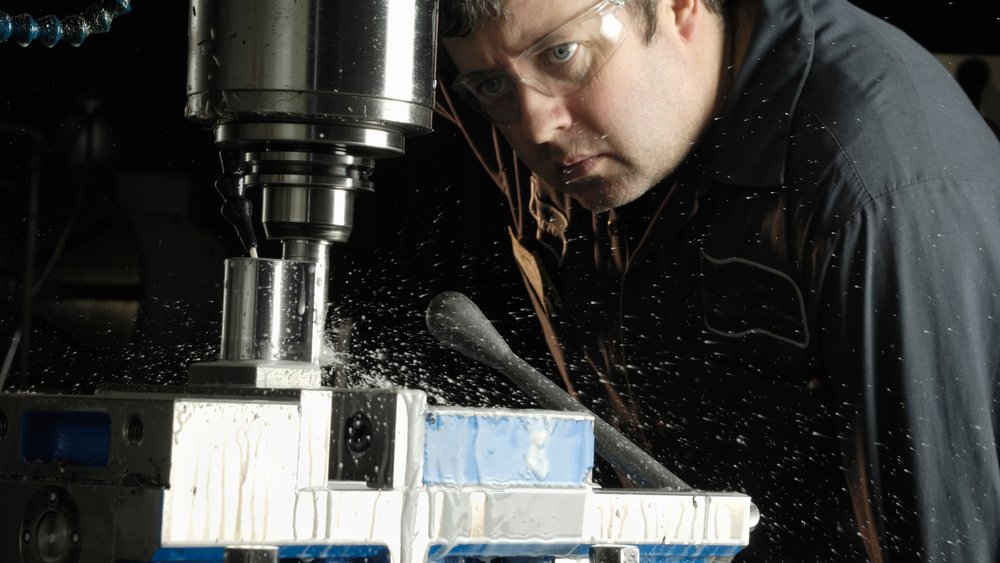

Фрезерный станок использует горизонтальную оправку или вертикальный шпиндель для вращения режущего инструмента над горизонтальным столом, который перемещает зажатую и неподвижную заготовку, используя движение подачи, передаваемое от станка. Режущий инструмент сбривает и удаляет небольшие участки материала с поверхности заготовки до тех пор, пока не будут получены ее окончательные механические характеристики. Например, торцевое фрезерование создает плоскую поверхность на заготовке, периферийное фрезерование создает первичную поверхность, параллельную вращению шпинделя, а фрезерование пазов создает паз или канал в заготовке.

Скорость, универсальность, гибкость и точность многоосевых станков подходят для широкого спектра отраслей и размеров деталей.

Фрезерные станки: Артикул

Скорость, универсальность, гибкость и точность многоосевых станков поддерживают широкий…

Повышение эффективности, встроенное в токарные центры и токарные станки, приводит к повышению производительности для мастерских любого размера.

Повышение эффективности токарных центров и токарных станков приводит к повышению производительности. ..

Магазины полагаются на новейшие технологии, чтобы сделать их быстрее, лучше и дешевле.

Круговая обработка с малым радиальным зацеплением и постоянной подачей на зуб продлевает срок службы инструмента за счет минимизации нагрева и вибрации при обработке чрезвычайно твердых материалов. Разработчики CAM и систем управления упрощают для мастерских любого размера добавление этой техники к своим возможностям.

Круговая обработка с малым радиальным зацеплением и постоянной подачей на удлинитель зуба…

Как и другие комбинированные фрезерные станки компании, KTM-VH500EVS от Kent Industrial повышает эффективность, позволяя операторам выполнять горизонтальное и вертикальное фрезерование на одном и том же станке. Операторы могут выполнять более тяжелые и глубокие разрезы без дополнительного времени на настройку.

Как и другие комбинированные мельницы компании, KTM-VH500EVS компании Kent Industrial повышает эффективность за счет. ..

Посмотреть весь архив статей о фрезерных станках

Фрезерные станки: изделия

GROB Systems представляет роботизированную ячейку GRC-R12, которая предлагает гибкое, настраиваемое решение для 5-осевого универсального обрабатывающего центра GROB G150.

GROB Systems представляет роботизированную ячейку GRC-R12, которая предлагает гибкие, настраиваемые…

Серия VL30 оснащена высокомощными и высокоэффективными линейными двигателями для осей X, Y и Z для обработки деталей из сплавов закаленной инструментальной стали.

Серия VL30 оснащена мощными высокоэффективными линейными двигателями для…

Сверла Sandvik Coromant CoroDrill® 462 и CoroDrill® 862 открывают новую эру микросверления труднообрабатываемых материалов.

Сверла CoroDrill® 462 и CoroDrill® 862 от Sandvik Coromant открывают новую эру…

View All Melling Machines Products

Календарь и события

Eastec

16 – 18, 2023

West Springfield, MA

Automate

May 22 – 25, 2023

, DETROIT, MI 9005

11–14 сентября 2023 г.
