Инструкция как пользоваться штангенциркулем: видео, фото

Измеряем штангенциркулем правильно

Для точных работ по металлу, при проектировании различного рода самодельных конструкций не обойтись без точных измерений. Самым удобным инструментом для определения линейных размеров с достаточной точностью является штангенциркуль. Они производятся на специализированных инструментальных заводах (по ГОСТ 166-89) при тщательном соблюдении технологии, а потому надёжны и непритязательны в обращении.

Измерение штангенциркулем

Разновидности штангенциркулей

Рассматриваемый мерительный инструмент может быть классифицирован по следующим признакам:

  1. По количеству мерительных поверхностей – на односторонние и двухсторонние.
  2. По выполняемым функциям – с глубиномером и без него (бытует также сленговое обозначение первого типа инструмента – «колумбик»).
  3. По материалу измеряющих плоскостей – стальные и твердосплавные.
  4. По диапазону проведения линейных измерений. Определённые стандартом диапазоны измерений находятся в пределах от 1-125 до 800-2000 мм.
  5. По конструкции отсчётного устройства – механические с плоской шкалой, механические с круглым измерительным диском и цифровые (электронные).
  6. По точности полученного результата – выпускаются изделия первого класса (с точностью 0,05 мм) и второго класса (точность отсчёта 0,1 мм).

Стандартное обозначение включает в себя информацию обо всех его основных возможностях. Например, обычный ручной двухсторонний штангенциркуль, предназначенный для линейных измерений в диапазоне от 0 до 150 мм, при точности 0,1 мм, имеющий глубиномер/»колумбик» будет именоваться так: ШЦ-I-0-150-0,1-II-ГОСТ166-89.

Скачать ГОСТ 166-89 «Штангенциркули. Технические условия»

Выбор оптимального исполнения определяется поставленными задачами. Например, при оценке линейного размера детали, изготовленной из высокопрочной стали, используемый инструмент должен иметь измерительные поверхности, выполненные из твёрдого сплава (требования к материалу твёрдого сплава при этом должны соответствовать условиям ГОСТ 3882). У цифровой техники точность отсчётного электронного устройства всегда составляет 0,01 мм, а потому с их помощью можно производить более точные измерения. Для питания таких приборов необходимо использовать встроенную аккумуляторную батарею.

Устройство инструмента

Как научиться пользоваться штангенциркулем? Для начала – ознакомиться с его устройством. Более всего востребуемый производством ручной штангенциркуль двухстороннего типа, с линейной измерительной системой состоит из следующих конструктивных элементов:

  1. Измерительной штанги, где имеется шкала с делениями, точность которых соответствует классу инструмента.
  2. Измерительной рамки, скользящей в направляющих штанги. Как пользоваться нониусом штангенциркуля? На нижней контрольной поверхности рамки нанесены деления нониуса, по которому определяется мантисса измеряемой величины: значение размера после запятой. Например, при замере длины в 13,9 мм при точности II класса, показание «13» будет снято с основной шкалы, а показание «0,9» — с нониуса. Для удобства использования рамка снабжена рифлёным выступом в своей нижней правой части.

    Нониус

  3. Нижних измерительных губок корпуса штанги. Они предназначены для определения внешних размеров детали или заготовки. Измерительные плоскости губок — внутренние, а их вылет определяется пределами измерений, на которые рассчитана данная модель инструмента. Согласно госстандарту, вылет нижних губок может быть от 35…42 мм до 63…125 мм, в зависимости от пределов измерений, на которые рассчитана данная модель.
  4. Верхних измерительных губок корпуса штанги, при помощи которых определяются размеры внешних поверхностей изделий. Контрольные плоскости верхних губок также тарированы, а их вылет, как и в предыдущем случае, определяется возможностями и типом изделия. Он составляет от 16 до 30 мм.
  5. Зажимного винта с рифлёной головкой, при помощи которого фиксируется текущее положение рамки.
  6. Глубиномера, представляющего собой плоский шлифованный штырь, скользящий в направляющих, которые расположены с противоположной стороны корпуса штанги. На рабочем торце штыря имеется конусный скос с целью снижения размеров торцевой поверхности глубиномера. Это даёт возможность оценки глубины отверстий с малыми диаметрами.

Устройство инструмента

Все контактные кромки штанги, направляющих, рамки и нониуса тщательно шлифуются в размер, с точностью, на порядок выше той, с которой действует штангенциркуль.

При особых требованиях к конструкции могут предусматриваться и другие элементы. Вспомогательные измерительные поверхности (а, следовательно, и узлы) необходимы, если выполняются разметочные операции, определение размеров уступов, ступенчатых частей конструкций и пр. Иногда в инструмент встраивается микрометрическая подача рамки.

Процесс измерений

Как пользоваться штангенциркулем? При всей своей кажущейся простоте он является высокоточным прибором. Его следует хранить и использовать в определённых условиях температуры и относительной влажности. Заявляемая точность гарантируется, если температура при которой производятся измерения, находится в пределах 20±10 °С, при относительной влажности 65±5%. Рабочие кромки не должны иметь следов загрязнения, деформации, и прочих дефектов. То же касается и рук, работающих со штангенциркулем.

Пример: перед началом измерения губки сводят до полного соприкосновения, и устанавливают степень их прилегания друг к другу: основная и нониусная отсчётные шкалы должны совпадать. При вводе изделия в зазор между губками до плотного контакта, микрометрическим винтом фиксируют рамку и считывают результат. Сначала по верхней рамке определяют основное число, а затем, по нониусу – его мантиссу.

Как пользоваться шкалой штангенциркуля? Характерная особенность нониуса – то, что количество делений на нём всегда на единицу меньше. Недостающее деление и определяет точность инструмента.

После окончания всех измерений кромки следует тщательно очистить, протереть мягкой фланелью, а, при хранении – смазать маслом малой вязкости.

Как пользоваться штангенциркулем с циферблатной отсчётной головкой? Здесь результат мантиссы считывается по показаниям стрелки, а основной – как и в предыдущем случае – по основной шкале штанги.

Как использовать измерительный инструмент электронного типа? На корпусе измерительной головки имеются две кнопки: для сброса нуля предыдущих показаний, и для начала/окончания проведения замера. Поочерёдно оперируя этими кнопками, выполняют требуемые измерения. Перед началом использования следует проверить уровень напряжения, т.к. при разряженной батарее прибор либо ничего не будет показывать, либо давать недостоверный результат.

Процедура измерения не зависит от точности нониуса: как пользоваться штангенциркулем 0,1 мм, так и применять шкалу 0,05 мм – приёмы однотипны. То же касается вопросов: как пользоваться штангенциркулем 0,05 мм, и как пользоваться штангенциркулем 0,02 мм. Главное здесь – своевременно выполнять поверки, и хранить инструмент в требуемых условиях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Устройство штангенциркуля. приемы работы штангенциркулем

ООО «Инфоурок»

План конспект открытого урока по дисциплине «Технология»

в 6 классе МОУ СОШ с. Варламово имени Л.Н. Сейфуллиной

Чебаркульского района Челябинской области

на тему «Устройство штангенциркуля. Приемы работы штангенциркулем»

Разработал: Зубков Николай Николаевич

Слушатель курсов профессиональной переподготовки

«Технология: теория и методика преподавания в образовательной организации»

Проверил: Махортова Ирина Викторовна

2018

Тема: Устройство штангенциркуля. Приемы работы штангенциркулем

1. Дата:21.12.2018г

2Тип урока – комбинированный

3. Предмет: технология.

4. Цель: изучить устройство штангенциркуля. Научить правилам и приемам измерения размеров деталей с точностью до 0,1 мм с помощью штангенциркуля, воспитание точности в выполняемой работе , развитие политехнического кругозора.

5. Задачи урока:

Образовательные:

  • Закрепление знаний об устройстве и характеристиках линейки.

  • Совершенствование умений измерения линейкой.

  • Формирование знаний о назначении и основных частях штангенциркуля

  • Освоение технологии выполнения измерений и чтения показаний штангенциркуля

 Развивающие:

  • Развитие умений по актуализации полученных ранее знаний и умений, функций мышления (анализ, сравнение, обобщение, установление причинно-следственных связей, умение делать выводы), структурных элементов деятельности (целеполагание, само регуляции).

 Воспитательные:

  • Развитие и совершенствование таких качеств личности как аккуратность, усидчивость, терпение, технологическая культура, ответственность за результаты своего труда, бережное отношение к оборудованию и материалам.

6. Планируемые образовательные результаты – знание истории возникновения измерительного инструмента – штангенциркуль, его устройство, причины его возникновения, навыки и умения работы с соблюдением техники безопасности измерительным инструментом

штангенциркулем, с точностью до 0,1 мм.

7. Основные термины – штангенциркуль(немецкое слово»штанге» – стержень, «циркулус» – круг, т.е. «стержень для измерения круга), нониус.

Оборудование: штангенциркуль, образцы изделий для замера, макет штангенциркуля.

Литература: учебник по технологии А.Т. Тищенко, П.С. Самородский, В.Д. Симоненко», 6класс. Вентана –Граф,2009г

Ход занятия:

а). Организационная часть(3мин)

-приветствие

-отметка отсутствующих;

-назначение дежурных;

-проверка готовности к уроку;

-объявляется тема урока, его цель и основные задачи;

-проверка пройденного материала.

А). Какие свойства металлов вы знаете?

Б). Какие сплавы называют черными металлами?

В). Какие стали называют легированными?

Г). Какие цветные металлы и сплавы вы знаете?

б). основная часть

Дается тест на тему: работа с линейкой (выполняется на отдельном листе бумаги, с заранее напечатанном тестом)

1. Измерительная линейка применяется для …

А. для выполнения измерений

Б. для чистки рубанка

В. Для обтачивания деталей

2. Знать размеры детали необходимо для …

А. проведения линий

Б. точного изготовления детали

В. изготовления чертежа детали

3. Основным элементом измерительной линейки является …

А. шкала

Б. цифры и числа

В. материал, из которого она изготовлена

4. Одно деление на шкале линейки соответствует …

А. 1 м

Б. 1 см

В. 1 мм

5. Длинный штрих без числа обозначает …

А. 10 мм

Б. 5 мм

В. 1 мм

6. Числа на линейке обозначают …

А. сантиметры

Б. миллиметры

В. дециметры

7. При измерениях необходимо …

А. край линейки прикладывать к краю детали

Б. первый штрих (0) прикладывать к краю детали

В. штрих с цифрой 1 прикладывать к краю детали

8. Деталь призматической формы имеет …

А. 3 измерения Б. 2 измерения В. 1 измерение

. Деталь цилиндрической формы имеет …

А. 1 измерение

Б. 3 измерения

В. 2 измерения

10. Для перевода сантиметров в миллиметры необходимо …

А. число сантиметров умножить на 10 Б. число сантиметров разделить на 10 В. число сантиметров умножить на 5

Задание: определите линейкой длину и ширину парты; высоту и диаметр цилиндра; длину, ширину, толщину металлической пластины (в миллиметрах)

 Выставление оценок за работу на этом этапе урока

3. Проблемная ситуация. (2-3 мин)

Рассмотрев и измерив аккуратно и точно изделия, расположенные у вас на верстаках (измерительная линейка, деталь цилиндрической формы, тонкая пластина металла). Ответьте на вопросы:

  • Все ли их размеры можно определить при помощи линейки? (нет)

  • В чем трудность измерения детали цилиндрической формы, измерения толщины пластины? (невозможно измерение толщины тонкой пластины)

  • Известны ли нам технологии проведения измерения подобных деталей? (Нет)

  • Должны ли мы научиться производить такие измерения? (Должны)

  • Проблемная ситуация.

Формулировка темы урока: Устройство штангенциркуля. Приемы работы штангенциркулем.

{записать в тетрадях}

Задание: внимательно прочитайте тему и сформулируйте задачи нашего урока.

(На уроке нам предстоит изучить устройство штангенциркуля, и научиться с его помощью определять размеры деталей)

4. Изложение программного материала.

Штангенци́ркуль (от нем. Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.

Штангенциркуль — один из самых популярных инструментов измерения во всём мире, благодаря простой конструкции, удобству в обращении и быстроте в работе. Точность измерения штангенциркулем в десять раз выше, чем линейкой.

История

Деревянные штангенциркули использовались уже в начале XVII века, т.е. существуют уже около 4-х столетий. Были они деревянные и имели невысокую точность, но жизнь требовала более точных размеров в технике, особенно военной. Уже тогда выпускали огнестрельное оружие, пушки. И в конце 18 века в Англии, в Лондоне появились металлические штангенциркули, которые вместе с основной шкалой содержали и дополнительную, изобретенную шведом Нониусом и в честь его названную шкалой нониуса. Ими можно измерять с большой точностью. В Россию пришел гораздо позже.

Устройство

Штангенциркуль, как и другие штангенинструменты (штангенрейсмас, штангенглубиномер), имеет измерительную штангу (отсюда и название этой группы) с основной шкалой и нониус — вспомогательную шкалу для отсчёта долей делений. Точность его измерения — десятые доли миллиметра.

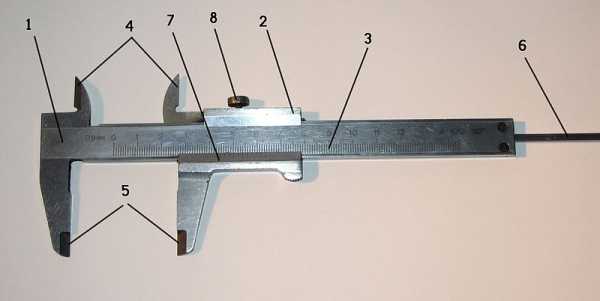

На примере штангенциркуля ШЦ-I :

  1. штанга

  2. подвижная рамка

  3. шкала штанги

  4. губки для внутренних измерений

  5. губки для наружных измерений

  6. линейка глубиномера

  7. нониус

  8. винт для зажима рамки

НОНИУС (верньер), вспомогательная шкала, при помощи которой отсчитывают доли делений основной шкалы измерительного прибора. Прототип современного нониуса предложен французским математиком П. Вернье, поэтому нониусы часто называют верньером. Нониус получил название по имени португальца П. Нуниша (P. Nunes, латинизированное имя Nonius)

Виды штангенциркулей. В настоящее время существует 6 видов штангенциркулей. Они отличаются своими возможностями, пределов измерения и степенью точности. На современном промышленном производстве любой уважающей себя рабочий, техник, инженер, обязательно пользуется ими, а работа станочников по металлу – токарей, фрезеровщиков, инструментальщиков без него вообще немыслима

Штангенциркули по ГОСТ 166-89

  • ШЦ-I — штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.

  • ШЦ-IC — (штангенциркуль со стрелочным отсчётом) для отсчёта показаний вместо нониуса имеет отсчётную стрелочную головку. В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок и, читают на круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;

  • ШЦТ-I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.

  • ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.

  • ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.

  • ШЦЦ — с цифровой индикацией (электронный

По способу снятия показаний, штангенциркули делятся на:

  • нониусные

  • циферблатные — оснащенны циферблатом для удобства и быстроты снятия показаний

  • цифровые — с цифровой индикацией для безошибочного считывания

Для измерения десятых долей миллиметра служит вспомогательная шкала, называемая нониусом, длина которого равна 19 мм и поделена на десять делений. При сомкнутых губках нулевые штрихи шкалы штанги и нониуса совпадают , а десятый штрих нониуса совмещается с девятнадцатым штрихом миллиметровой шкалы. Обрати внимание на то, что первый штрих нониуса не доходит до второго штриха шкалы

штанги ровно на 0,1 мм (2-1,9 = 0,1). Это позволяет производить замеры с точностью до 0,1 мм.

.

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы.

Порядок отсчёта показаний штангенциркуля по шкалам штанги и нониуса:

  • читают число целых миллиметров, для этого находят на шкале штанги штрих, ближайший слева к нулевому штриху нониуса, и запоминают его числовое значение;

  • читают доли миллиметра, для этого на шкале нониуса находят штрих, ближайший к нулевому делению и совпадающий со штрихом шкалы штанги, и умножают его порядковый номер на цену деления (0,1 мм) нониуса.

  • подсчитывают полную величину показания штангенциркуля, для этого складывают число целых миллиметров и долей миллиметра.

Далее совместно с учащимися (желательно сначала на макете) определяют величину размера.

2. Основные правила обращения со штангенциркулем:

а) перед началом работы протирайте штангенциркуль чистой тканью;

б) не кладите инструмент на нагревательные приборы;

в) измеряйте только чистые детали, не имеющие задиров, заусенцев, царапин;

г) губки штангенциркуля имеют острые концы, поэтому при измерении соблюдайте осторожность;

д) не допускайте перекоса губок штан

infourok.ru

ЛикБез — работа с штангенциркулем

Доброе время суток! Сегодня мы поговорим о том, как правильно производить измерения, используя для этой цели универсальный измерительный инструмент —  штангенциркуль. С его помощью можно определять наружные/внутренние размеры деталей, а также глубину отверстий.

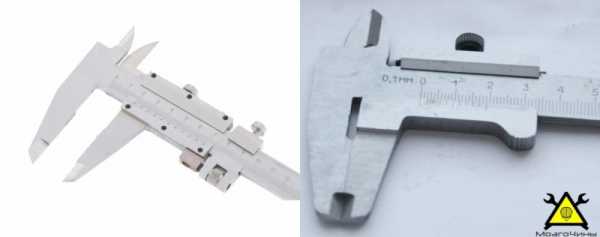

На фото представлены два инструмента с ценой деления шкалы нониуса 0,1 и 0,02 мм.

Благодаря особой конструкции, инструмент позволяет фиксировать деталь, таким образом уменьшается вероятность возникновения погрешности в момент проведения измерения.

Устройство штангенциркуля:

  1. Штанга;
  2. Двигающаяся рамка;
  3. Основная шкала;
  4. Губки измерений внутренних размеров;
  5. Губки измерений внешних размеров;
  6. Глубиномер;
  7. Нониус;
  8. Фиксирующий (стопорный) винт.

При использовании штангенциркуля следует придерживаться следующих правил:

  • Нельзя допускать перекоса губок.
  • После того, как произвели измерения, фиксируем движущуюся рамку стопорным винтом.
  • Считывая показания, держим штангенциркуль прямо перед глазами.
  • Необходимо хранить инструмент в специальном чехле, в чистом виде.
  • После работы инструмент необходимо протирать чистой мягкой тканью.

Принципы проведения измерений

Перед началом измерений проверяем инструмент на точность. Чтобы сделать это сведём губки штангенциркуля. Нулевые метки, десятый штрих на шкале нониуса и девятнадцатый штрихом на основной шкале должны совпадать.

Измерение наружных размеров. Разводим губки штангенциркуля немного больше размеров измеряемой детали, а затем сводим их до упора, зажимая деталь.

Измерение внутренних размеров. Выставляем инструмент в нулевое положение, после размещаем губки в необходимой плоскости. Затем разводим их до упора.

Измерение глубины. Упираем торец инструмента в деталь и начинаем перемещать движущую рамку до тех пор пока глубиномер не упрется или дойдёт до нужной точки.

Выполнение разметки. Выставляем заданную величину, фиксируем инструмент стопорным винтом, упираем одну из губок в грань детали и наносим разметку на поверхность заготовки (прямые линии, насечки, окружности). Но лучше производить разметку специально предназначенными для данной цели инструментами и пощадить точный дорогостоящий измерительный инструмент.

Считываем показания штангенциркуля

Целые доли миллиметров отсчитываем по основной шкале до нулевой метки нониуса, а десятые (сотые) доли миллиметра — по шкале нониуса начиная от нулевой метки до первой совпавшей метки с основной шкалой.

Несколько примеров:

Как правильно хранить инструмент

Лучше всего хранить инструмент в футляре, в котором он и продаётся. Не допускать попадания пыли, опилок. Не допускать контакта с влагой и избегать скопления конденсата. Не следует допускать нанесения ударов и царапин, которые могут деформировать инструмент и снизить точность измерения. После каждого использования протирать поверхность сухой тряпкой. Хранить инструмент нужно с разведёнными губками (2-3 мм). Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

Помимо представленных в данной статье инструментов существуют еще несколько разновидностей штангенциркулей:

Штангенциркуль с круговой шкалой. В выемке, что расположена на штанге, размещена рейка, с прикреплённой к ней шестерёнкой. Показания считываются со штанги и круговой шкалы.

Штангенциркуль с цифровой индикацией.

Надеюсь изложенная информация была полезной! Спасибо за внимание!


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About alexlevchenko
Ценю в людях честность и открытость. Люблю мастерить разные самоделки. Нравится переводить статьи, ведь кроме того, что узнаешь что-то новое – ещё и даришь другим возможность окунуться в мир самоделок.

mozgochiny.ru

Как пользоваться штангенциркулем – советы и рекомендации

Рис. 1. Наружный диаметр

Всем известно разнообразие штангенциркулей – они бывают нониусные, индикаторные, цифровые. В цеху, на участке контроля, а теперь и в домашних условиях базовые измерения длины становятся быстрее и проще с помощью штангенциркуля. Однако, будучи универсальным инструментом, он не отличается высокой точностью. Для позиционирования и интерпретации результатов измерений требуется определенный навык. По мере того как пользователь учится «чувствовать» инструмент, результаты становятся все более достоверными.

Рис. 2. Внутренний диаметр

Даже цифровой штангенциркуль с элементарным считыванием показаний требует навыка правильного расположения инструмента для определенного вида измерений. Губки штангенциркуля должны быть перпендикулярны детали. Зажим должен быть крепким, но не приводящим к деформации. Деталь следует держать как можно ближе к штанге измерительного инструмента.

Как пользоваться штангенциркулем

Ниже приводится базовый метод измерения с помощью штангенциркуля:

1) Сомкните губки штангенциркуля так, чтобы они прилегали вплотную в «нулевом» положении. Затем разомкните и сомкните губки несколько раз, проверяя совмещение нулевых рисок на обеих шкалах. При наличии разницы в несколько делений вновь установите на ноль и повторяйте процедуру, пока не достигнете четкого нулевого положения.

2) Измерьте деталь. На данном этапе возможны погрешности из-за ошибок оператора.

Рис. 3. Шаг

Убедитесь, что штангенциркуль расположен параллельно линии измерений, губки должны быть под прямым углом к измеряемой поверхности. Если деталь имеет параллельные поверхности, данная процедура кажется простой, однако при измерении наружного диаметра следует проявлять крайнюю осторожность. Аналогично проверке нулевого положения, сверьте показания несколько раз для обеспечения правильности результатов.

3) По завершении извлеките деталь и сведите губки, проверив нулевое положение. Повторите процедуру установки нулевого положения. Случайная установка на ноль в процессе измерений или загрязнение могут вызвать разброс показаний в ходе проверки.

Рис. 4. Глубина

На рисунках 1-4 изображены четыре основных вида измерений, с которыми сталкивался каждый, кто когда-либо работал со штангенциркулем: измерение наружного и внутреннего диаметров, глубины и шага.

В дополнение к этому, цифровые штангенциркули позволяют проводить комплексные измерения. Поскольку электронный инструмент можно установить на ноль в любой момент, его можно использовать для определенных арифметических операций, необходимых для расчета результатов измерения. Например, следующая процедура может применяться для определения расстояния между центрами двух отверстий равного диаметра:

Рис. 5. Этап 1 – Измерение диаметра с последующей установкой на ноль

1) Измерьте диаметр одного из отверстий с помощью внутренних губок (рисунок 5). Перед извлечением инструмента из отверстия нажмите кнопку для установки его на ноль, пока губки разведены по диаметру отверстия.

2) Также используя внутренние губки, измерьте расстояние между удаленными поверхностями двух отверстий (рисунок 6). На дисплее отобразится межцентровое расстояние.

Обслуживание штангенциркулей

Как с любым измерительным инструментом, со штангенциркулем нужно обращаться осторожно и внимательно. Не следует использовать его не по назначению (например, для растягивания деталей). Завершив работу, штангенциркуль следует протереть и аккуратно убрать на место. Если вы используете стрелочный штангенциркуль, следите за чистотой рабочего стола, так как скопившаяся грязь может исказить показания и даже повредить циферблат. Храните штангенциркуль в заводском футляре. Если предполагается не использовать его долгое время, нанесите тонкий слой масла на губки для предотвращения коррозии.

Рис. 6. Этап 2 – Измерение расстояния между центрами отверстий равного диаметра

Регулярно проверяйте штангенциркуль на предмет износа, а также заусенцев и царапин на губках и контактных поверхностях. Для этого достаточно просто установить между губками концевую меру, контролируя наличие износа или конусность. Как и все измерительные инструменты, штангенциркуль подлежит калибровке минимум один раз в год и чаще при интенсивном использовании или при наличии нескольких пользователей.

Когда использовать штангенциркуль

Штангенциркули многофункциональны, но все же подходят не для любой работы. Как уже неоднократно отмечалось, очень важно подобрать правильный ручной инструмент или калибр для определенной операции. Поскольку допуски становятся все строже, выбор подходящего измерительного устройства приобретает определяющее значение.

Шаг измерения штангенциркулей обычно может составлять 0,01 или 0,02 мм. Поэтому если допуск строже, чем ±0,05 мм, следует использовать вместо штангенциркуля микрометр (или другой инструмент с более высоким классом точности, например — штангенциркуль с ценой деления 0.001 мм).



 Источник материала: перевод статьи
Caliper Tips and Tricks,
Mahr.de

Автор статьи-оригинала:
Георг Шютц  (George Schuetz),
Mahr Federal Inc.

Также советуем прочитать:

Нет связанных записей.

Понравилась статья? Поделитесь:

tverdysplav.ru

Проведение измерений с помощью штангенциркуля

 О чем эта статья

Штангенциркуль, являясь высокоточным средством измерительной техники, позволяет определять внутренние и внешние – линейные – размеры деталей, глубины выступов и отверстий. Измерения проводятся с точностью 0,1-0,01 мм.

Наружные и внутренние размеры измеряют с помощью широких нижних и вспомогательных заострённых губок соответственно. Кстати, заострённые губки используют и для нанесения разметки на детали. Глубину отверстий и размеры выступов определяют с помощью глубиномера, являющегося элементом штангенциркуля.

Различают нониусные, стрелочные (циферблатные) и электронные (цифровые) штангенциркули. Все они имеют одинаковую конструкцию и различаются лишь типом отсчётного устройства (более подробная информация приведена в статье «Штангенциркули»).

Таким образом, процесс измерения нониусным, стрелочным или цифровым штангенциркулем совершенно одинаков, разница заключается лишь в представлении данных прибором. Именно по этой причине в данном руководстве работа со штангенциркулем будет рассмотрена на примере нониусного СИТ, а комментарии, разъясняющие работу с приборами других типов, будут даваться по ходу.

Подготовка к процессу измерения

Перед тем, как притупить непосредственно к измерениям, штангенциркуль следует очистить от смазки и пыли (уделяя особое внимание рабочим поверхностям) и проверить на точность. Выполнить второе действие с нониусным прибором несложно – достаточно просто совместить основные (широкие) губки инструмента, расположенные снизу. При этом должны совпасть нулевые отметки двух шкал – подвижной нониусной и неподвижной шкалы рабочей – миллиметровой – поверхности. Одновременно с этим девятнадцатый штрих миллиметровой шкалы должен совместиться с десятым штрихом на нониусе. Если оба условия выполняются – инструмент пригоден к работе.

Для того чтобы проверить стрелочный и цифровой штангенциркули также необходимо совместить губки прибора. Стрелка на циферблате стрелочного прибора должна указать на нулевую отметку. На дисплее электронного штангенциркуля должна отобразиться цифра «0».

Проведение измерения

Будьте осторожны: измерительные поверхности губок штангенциркуля имеют острые края!

Измерение наружных размеров

Для того чтобы измерить внешний размер детали, необходимо плотно зажать её между основных – нижних – губок. Штангенциркуль при этом следует держать в правой руке (четыре пальца обхватывают штангу, большой палец лежит на рамке). Рамка перемещается большим пальцем и по достижении верного расстояния между губками, соприкасающимися с измеряемой поверхностью, фиксируется с помощью зажима большим и указательным пальцем правой руки (см. устройство штангенциркуля в предыдущей статье).

Перед считыванием результата необходимо убедиться в том, что губки заняли правильное положение: перекосы отсутствуют, а при перемещении детали между ними соблюдается нормальность усилия (деталь проходит между измерительными поверхностями, легко контактируя с ними).

Измерение внутренних размеров и глубины

Внутренние размеры детали измеряют с помощью заострённых губок штангенциркуля. Для этого достаточно привести их в сомкнутое состояние и поместить в измеряемую деталь. После этого вспомогательные губки разводятся. Перед определением результата проверяют соблюдение тех же условий, что и при считывании показаний при измерении наружных размеров.

Для определения глубины отверстия достаточно поместить в него расположенный на торце штангенциркуля глубиномер. После этого необходимо начать раздвигать основные губки до тех пор, пока глубиномер не упрётся в поверхность. Как только это произошло, можно считывать показания прибора. Таким же образом определяются размеры выступов.

(Обратите внимание: не каждый штангенциркуль оснащён глубиномером!)

Считывание показаний

Определение показаний нониусного штангенциркуля

Несомненно, измерительную информацию сложнее всего считывать с нониусных штангенциркулей. Чтобы определить показания нониусного прибора, его следует держать непосредственно перед глазами (положение «сбоку» категорически запрещено – оно приведёт к появлению дополнительной погрешности).

Неважно, какой параметр был измерен – наружный, внутренний размер или глубина – считывание размера выполняется по одному и тому же алгоритму.

Поверхность шкалы нониуса имеет небольшой скос, предусмотренный для лучшего совмещения её с основной шкалой – именно по взаиморасположению этих двух градуировок и определяется размер детали. В первую очередь оценивается число целых миллиметров, соответствующее значению деления основной шкалы, располагающегося с левой стороны от нулевой отметки нониуса и ближе всего к ней. Затем определяется количество долей миллиметра. На шкале нониуса находят штрих, совпадающий с одной из отметок основной шкалы. Если таких штрихов несколько, берут значение, ближайшее к нулю нониуса – именно оно отображает количество десятых долей мм.

Складывая целую часть и десятые доли, получают полный размер детали или глубину отверстия.

Определение показаний циферблатного и цифрового штангенциркулей

Считать показания со стрелочного прибора достаточно легко. «Целое» значение определяется по основной шкале прибора, количество же десятых или сотых долей указывает стрелка отградуированного циферблата. Затем показания складываются.

Работать с цифровым штангенциркулем ещё проще – показания отображаются в удобном для пользователя формате на дисплее прибора.



Завершение работы

По окончании измерений инструмент необходимо отчистить. Для этой цели не следует использовать острые предметы или наждачную бумагу – измерительные поверхности протирают исключительно ветошью.

Хранить прибор между проведением измерительных экспериментов следует в специально предназначенном для этого футляре.

Опубликована 25-03-13.


Если вам понравилась статья нажмите на одну из кнопок ниже

www.devicesearch.ru.com

Как правильно пользоваться штангенциркулем

Практически каждый человек хотя бы один раз в своей жизни задумывался о том, как правильно делать измерения. А также осуществлять измерения очень мелких деталей. Как легко и правильно, а главное быстро справиться с этой задачей? Какой инструмент использовать? И как правильно делать измерения?

Не у каждого есть возможность вызвать специалиста, кому то срочно необходимо осуществить измерение, и тогда приходиться выполнять все самостоятельно. Тем более услуги специалиста практически всегда платные.

Специалисты советуют для более точных измерений пользоваться специальным инструментом под названием – штангенциркуль. Если вы первый раз слышите данное слово, не расстраивайтесь, данная статья поможет вам разобраться с этим инструментом и научит вас, как правильно пользоваться штангенциркулем.

Штангенциркуль – что это за инструмент?

Начнем с самого необходимого, это определения значения данного прибора. Штангенциркуль – это специальный контрольно-измерительный инструмент, он предназначен для идеально точного измерения не только наружных, но и внутренних размеров различных деталей. На его штанге располагаются миллиметровые деления, для более точного размера. Конец штанги обладает двумя неподвижными губками: одна необходима для наружного измерения, другая – для внутреннего. На саму штангу надета специальная рамка с глубиномером и подвижными губками.

Глубиномер – это узкая, тонкая линейка, ее конец прикреплен к рамке. В продольную пазу обратной стороны штанги и помещен глубиномер. Рамка свободно передвигается вдоль основной штанги, и закрепляется в требуемом положении специальным винтом. Между штангой и винтом располагается пружина. В нижней части рамке на скосе нанесены специальные деления – шкала. Данное дополнительное измерительное приспособление носит название нониус. Штангенциркуль позволяет довольно точно измерить размер самого мелкого предмета не только внутри, но и снаружи. При его помощи также можно измерить правильно и глубину предмета. Данный инструмент обладает огромным количеством преимуществ первую очередь, это удобное использование, не большой размер и не сложная конструкция.

Виды штангенциркуля

В наши дни существует несколько разновидностей этого инструмента. Далее рассмотрим их наиболее детально. Многие довольно часто задают вопрос, как правильно использовать штангенциркуль 0.05, 0.01, 0.02? на этот вопрос мы ответим немного позже, рассматривая применение этих приборов. Забегая немного вперед, можно сказать, что применение любых штангенциркулей осуществляется одинаково. Если вы научились пользоваться одним, то работать с остальными разновидностями данного инструмента будет намного проще и легче. Если вопросы, связанные с использование инструмента включают в себя разные типы приборов, значит, они имеют отличия. Действительно существуют штангенциркуль 0.05, 0.01, 0.02 – это всего лишь погрешность инструмента, которую при измерении он может допустить. И таким образом, инструмент данный подразделяется на класс. Например, прибор с погрешностью в 0.02, – он является первым классом, так как имеет минимальную погрешность, а это очень важно при измерении важных деталей. Инструмент с погрешностью 0.05 является вторым классом, и третьим классом является прибор с погрешностью в 0.01.

Существует и другая квалификация штангенциркуля. Они еще подразделяются по способу снятия с них показаний. Согласно этому критерию существуют цифровые, нониусные, и циферблатные приборы для измерения.

Штангенциркули циферблатные – это специальные контрольно-измерительные инструменты, они предназначены для идеально точного измерения не только наружных, но и внутренних размеров различных деталей. Данный вид приборов обладает циферблатом, который и показывает точные измерения. В использование они считается самым надежным и удобным.

Штангенциркуль цифровой – это специальный контрольно-измерительный инструмент, он предназначен для точного измерения не только наружных, но и внутренних размеров различных деталей. Он осуществляет цифровую индикацию.

Что следует знать, прежде чем приступить к использованию штангенциркуля?

Перед тем как начать использовать штангенциркуль, необходимо тщательно изучить его строение. На нем можно различить следующие части:

  1. Штанга. Это та самая линейка, на которой располагаются деления размером в один миллиметр каждое. Стандартная шкала имеет длину в сто пятьдесят миллиметров или пятнадцать сантиметров. Именно такой размер максимальный может иметь измеряемая деталь. Существуют такие виды штангенциркулей, длина их штанги превышает эту отметку, и является больше пятнадцати сантиметров.
  2. Рамка подвижная штангенциркуля. При помощи этой рамки можно смело перемещать губки. Подвижная рамка дает возможность сузить или расширить губки данного инструмента до размера измеряемой детали. Благодаря винту специальному рамку подвижную можно закрепить в том месте и положении, которое точно соответствует размеру предмета, которого измеряют.
  3. Шкала с точными делениями. Благодаря этой шкале можно уточнить и выяснить размер детали, которую измеряют в виде целого и правильного числа.
  4. Губки внутренние для измерения. Благодаря этим губкам измеряют размер нужной детали внутри. Например, кружки. Губки разводят до стенки кружки, строго только внутри.
  5. Губки наружные для измерения. При помощи этих губок можно с легкостью измерить предмет снаружи. Их следует сомкнуть так, чтобы правая и левая губки очень плотно соприкасались со стенками предмета, которого следует замерить снаружи.
  6. Линейка для правильного измерения глубины – глубиномер. Данным приспособление вымеряют глубину отдельного определенного отверстия. Также глубиномер нужен для уточнений размеров разнообразных выступов, которые не получается измерить штангенциркулем.
  7. Нониус или вспомогательная шкала. Эта шкала располагается снизу относительно основной шкалы. Размер деления нониуса равняется с 1.9 миллиметров каждое. Сама шакала обладает десятью делениями. И поэтому соответственно длина всей вспомогательной шкалы равняется девятнадцати миллиметрам. Такие размеры актуальны только для штангенциркулей определенной серии. С помощью данной вспомогательной шкалы как нониус можно наиболее точно узнать размер того предмета которого измеряют с учетом до 10 части мл.
  8. Винт, он зажимает подвижную рамку инструмента. Эта часть штангенциркуля дает возможность зафиксировать подвижную рамку, для того чтобы после процесса измерения необходимой детали не потерять все имеющиеся значения.

Для того чтобы правильно измерить штангенциркулем необходимый предмет, его берут в левую руку, инструмент рекомендуется держать в правой руке. Затем внешние губки раздвигают до размера, который требует предмет, разводятся они с помощью нониуса. Так как данная вспомогательная линейка подвижна, она с легкостью может раздвинуть губки до ширины предмета, который необходимо измерить. Губки обязательно должны очень плотно соприкасаться с крайними точками измеряемой детали. После того как размер замерен, необходимо губки тщательно зафиксировать крепежным винтом. После того как это сделано, деталь можно отложить в сторону. Далее смотрят на шкалу с разметками. На ней можно увидеть точную длину самого предмета. На сколько делений (на какое именно число) в правую сторону сместится нониус или вспомогательная линейка, именно столько и будет десятых долей вмещать, размер предмета, которого замерили.

Как правильно пользоваться штангенциркулем

И вот мы подходим к самому главному и, по сути, самому интересному инструменту. К вопросу о том, как правильно использовать такой инструмент как штангенциркуль – в принципе на самом деле ничего сложного в этом деле нет.

Предмет, который необходимо правильно замерить берут в левую руку, а штангенциркуль – в правую. Нониус заранее отодвигают на требуемую длину. Это выполняется с помощью большого пальца правой руки. Далее предмет, который следует измерить, помещают между губок, там его закрепляют при помощи специального винта. Предмет должен сидеть в штангенциркуле прочно, и не ерзать. Теперь смотрим и узнаем точный размер предмета. Внимательно смотрят и записываю на сколько сдвинулся нониус. Он обладает десятью делениями по одному миллиметру. Далее находят черточку, которая обязательно совпадает с неподвижной линейкой. Следует обратить свое внимание на то, что на деления необходимо смотреть строго перпендикулярно. Это поможет узнать более точные вычисления. Например, нониус сдвинулся на десятое отделение, это будет равняться десяти сантиметрам, а совпало восьмое деление. В данном случае размер замеряемого предмета будет равняться 10.8 миллиметров.

Если вы хотите собственными глазами увидеть, как используют правильно штангенциркуль, то рекомендуется посмотреть несколько видео – это будет самым лучшим для вас вариантом. Обучающееся видео можно найти абсолютно везде в интернете, например на любом сайте посвященным различным инструментам, для этого вам всего лишь необходимо написать в адресную строку интересующий вас вопрос, и в ответ вам представиться огромное количество вариантов. Так же в поисковике можно вписать, как правильно пользоваться штангенциркулем смотреть видео, и просто выбрать именно тот материал, что вам по душе. Видео уроки очень удобны тем, что вы увидите наглядно как необходимо обращаться с тем или иным инструментом. Также вы с легкостью сможете найти, как именно измерить тот предмет, который вам необходим. Таким образом, вы сможете осуществлять замер параллельно с видео. Это очень удобно, особенно для новичков, для тех, кто этот инструмент держит у себя в руках впервые. Наглядное видео поможет быстрее и легче научиться и запомнить, как правильно пользоваться таким инструментом как штангенциркуль.

Как правильно снять необходимые показания со штангенциркуля?

Снять правильно показания со штангенциркуля можно несколькими способами. Далее мы рассмотрим их наиболее детально. Можно правильно высчитывать число целых полученных миллиметров. Чтобы осуществить измерения, таким образом, нужно на шкале штанги найти штрих, который располагается левее от нониуса и его штриха 0. Далее запоминают или записывают значения. Можно высчитывать и доли миллиметров. Ищут штрих на самой шкале нониуса, далее ищут штрих совпадений неподвижной шакалы и нониуса и получают правильное значение. Также можно высчитать и правильное полное измерение. Чтобы это выполнить, достаточно сложить два предыдущих полученных значения.

Как правильно следует следить за штангенциркулем?

Что касается ухода за данным инструментом, то прибор не особо привередлив. Если вы довольно часто работаете и используете прибор, о его рекомендуется после каждого раза протирать. Для этого следует взять салфетку и окунуть ее в раствор щелочи, а затем тщательно протереть штангенциркуль. После этого инструмент необходимо очень хорошо вытереть. Не рекомендуется ронять и царапать его, так как при падении с легкостью могут погнуться штанги. Поэтому прибор может стать не точным, и давать ложные показания. Это не очень хорошо. Если вы планируете произвести несколько небольших измерений, то рекомендуется использовать штангенциркуль. Потому что это самый очный и удобный прибор. Пользуясь им, вы не когда не столкнетесь с проблемой измерения самых маленьких предметов и деталей. Теперь вы точно знаете, как использовать штангенциркуль, и поэтому можете применять его в требуемых для этого целях.

vremya-sovetov.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
