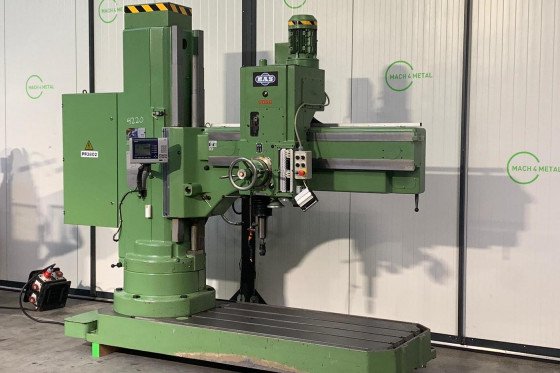

MAS VR 4 A Радиально-сверлильный станок Б/у оборудование
- Описание
- Детальная информация
- Об этом продавце
Тип: VR 4 A
Производитель: МАС
Год производства: 1960 г.
Характерная черта:
Зажимная поверхность: 1475×900 мм
Ход по оси X: 930 мм
Ход по оси Z: 750 мм
Максимальный диаметр растачивания: 50 мм
Мощность привода шпинделя: 4 кВт
Высота машины: 2970 мм
Длина станка: 2250 мм
Ширина машины: 1055 мм
Вес станка: 2,7 т
Оборудование:
Цифровые показания
Куб
Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации.
| Диаметр сверления | 50 mm |
| Длина стола | 1475 mm |
| Ширина стола | 900 mm |
| Скорость вращения шпинделя | 2500 rpm |
| Конус шпинделя | |
| Мощность | 4 kW |
| Длина рычага | 750 mm |
| ——————- | |
| Длина х ширина х высота | 2250,0 × 1055,0 × 2970,0 |
| Вес | 2700 kg |
| Часы наработки | |
| Часы включения | |
| Состояние | в хорошем состоянии |
| Маркировка CE | ——— |
| Статус | включен |
| Техпаспорт | MAS VR 4 A |
| Тип клиента | Дилер |
| Активный с | 2008 |
| Предложения онлайн | 493 |
| Последняя активность | 23 января 2023 г. |
Описание
Тип: VR 4 A
Производитель: МАС
Год производства: 1960 г.
Характерная черта:
Зажимная поверхность: 1475×900 мм
Ход по оси X: 930 мм
Ход по оси Z: 750 мм
Максимальный диаметр растачивания: 50 мм
Мощность привода шпинделя: 4 кВт
Высота машины: 2970 мм
Длина станка: 2250 мм
Ширина машины: 1055 мм
Вес станка: 2,7 т
Оборудование:
Цифровые показания
Куб
Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
Детальная информация
| Диаметр сверления | 50 mm |
| Длина стола | |
| Ширина стола | 900 mm |
| Скорость вращения шпинделя | 2500 rpm |
| Конус шпинделя | |
| Мощность | 4 kW |
| Длина рычага | 750 mm |
| ——————- | |
| Длина х ширина х высота | 2250,0 × 1055,0 × 2970,0 |
| Вес | 2700 kg |
| Часы наработки | |
| Часы включения | |
| Состояние | в хорошем состоянии |
| Маркировка CE | ——— |
| Статус | включен |
Об этом продавце
| Тип клиента | Дилер |
| Активный с | |
| Предложения онлайн | 493 |
| Последняя активность | 23 января 2023 г. |
Радиально-сверлильные станки – «Nord West Tool»
- Описание
Описание

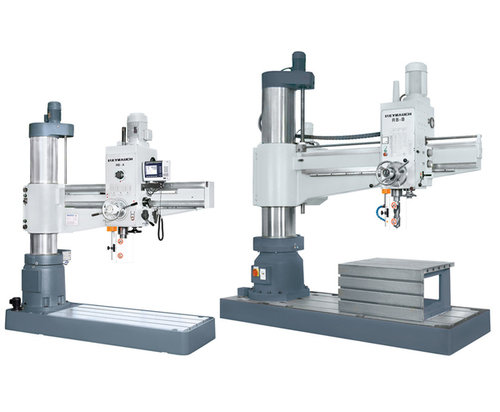

Радиально-сверлильные станки NWT Z3032х10/1, Z3040х13/2, Z3050х16/1, Z3063х20/1 и Z3080х25
Описание станка
Станок имеет стальную закаленную, точно шлифованную колонну, что обеспечивает повышенную жесткость, высокую износостойкость колонны и сохранение первоначальной точности. Имеется механизм автоматической смазки колонны.
Широкие диапазоны скоростей вращения и механических подач шпинделя, высокая мощность привода станка, прочность его силовых узлов и жесткость конструкции обеспечивают сверление отверстий в стали средней твердости на оптимальных режимах резания. Обрабатываемые детали устанавливают на коробчатом столе либо непосредственно на фундаментной плите станка.
Органы управления станком сосредоточены на сверлильной головке.
Вращение шпинделя включается и реверсируется при помощи фрикционной муфты, управляемой гидравлически, что значительно облегчает управление. Для сокращения вспомогательного времени служат электрогидравлическая система предварительного набора скоростей вращения и подач шпинделя, гидравлические зажимы колонны и сверлильная головка. Возможен независимый от зажима колонны зажим сверлильной головки.
Вертикальное перемещение рукава по колонне механическое с автоматическим отжимом в начале и зажимом в конце хода.
Возможно отключение шпинделя от коробки скоростей, что облегчает смену инструмента.
Сверлильная головка имеет механизм автоматического выключения подачи, срабатывающий при достижении глубины сверления. Станок снабжен системой предохранительных устройств, исключающих возможность поломки станка вследствие перегрузок.
Рабочая зона равномерно освещена люминесцентной лампой. Станок предназначен для использования в механических цехах в условиях единичного, мелкосерийного и среднесерийного производства, а также в сборочных и ремонтных цехах машиностроительных заводов.
В стандартную комплектацию станка входят
- Станок в сборе;
- Съемный стол;
- Переходная конусная втулка;
- Инструменты для обслуживания станка;
- Анкерные болты для крепления на фундаменте;
- Руководство по эксплуатации станка на русском языке.
Радиально-сверлильные станки NWT— это универсальные станки для широкого применения. Они предназначены для обработки отверстий главным образом в средних корпусных деталях. На станке можно производить сверление в сплошном материале, рассверливание, зенкерование, развертывание, растачивание отверстий, нарезание резьбы метчиками и др.
- Станки спроектированы с усиленной конструкцией шпинделя, что увеличивает жесткость, стабильность и обеспечивает широкий диапазон применения;
- Станки обладают большой жесткостью конструкции и, в связи с этим, высокой точностью;
- Конструкция станков с помощью гидравлических приводов обеспечивает пошаговую регулировку скорости резания и подачи и при этом плавную работу механизмов;
- Сверлильная голова, рукав и колонна в процессе работы надежно фиксируются с помощью гидравлических зажимов;
- Система управления станка очень эргономична и изготовлена таким образом, чтобы сделать работу оператора более легкой и эффективной.
Технические характеристики
Основные параметры | Ед. изм. | Z3032 х 10/1 | Z3040 x 13/2 | Z3050 х 16/1 | Z3063 х 20/1 | Z3080 х 25 |
Максимальный диаметр сверления | мм | 32 | 40 | 50 | 63 | 80 |
| Максимальная дистанция между шпиндельной осью и стойкой | мм | 300-1000 | 300-1300 | 350-1600 | 450-2000 | 500-2500 |
| Максимальная дистанция между торцом шпинделя и рабочей поверхностью стола | мм | 250-1000 | 300-1120 | 320-1220 | 400-1600 | 550-2000 |
| Ход шпинделя | мм | 280 | 280 | 315 | 400 | 450 |
| Конус шпинделя | Морзе 4 | Морзе 4 | Морзе 5 | Морзе 5 | Морзе 6 | |
| Диапазон скоростей вращения шпинделя | об/мин | 32-2500 | 32-2500 | 20-2000 | 20-1600 | 16-1250 |
| Количество скоростей вращения шпинделя | шт. | 16 | 16 | 16 | 16 | 16 |
| Диапазон шпиндельных подач | мм/об | 0,10 – 1,25 | 0,4 — 3,2 | 0,04 – 3,2 | 0.04 – 3,2 | 0,04 – 3,2 |
| Количество шпиндельных подач | уровень | 8 | 8 | 16 | 16 | 16 |
| Размер стола | мм | 400х 550 | 450х 600 | 500х 630 | 600х800 | 800х1000 |
| Горизонтальное перемещение шпиндельной бабки | мм | 700 | 1000 | 1250 | 1600 | 2000 |
| Мощность шпиндельного мотора | кВт | 2,2 | 3 | 4 | 5,5 | 7,5 |
| Вес станка | кг | 1600 | 2500 | 3500 | 7000 | 11000 |
| Габариты станка | мм | 1400х 1400х 2550 | 1450х 1400х 2600 | 2500х 1070х2840 | 2630х 1500х 3800 | 3700х 1400х 4020 |
Для получения полной информации по товарам, свяжитесь с нами по телефону +7 (812) 313-32-45 или по e-mail: sales@nordwesttool.
ru.
Металлические радиально-сверлильные станки/сверлильные станки
Willis Radial Drilling Machines
Willis Радиальные буровые отверстия
- Machinery CNC:
- > 1½ ” – 3,75″ Свойная способность в мягкой стали
- > 8вки ” – 20″ Диаметр колонны
- 11111111111111111111> 30½> 30½> 30½> 30,5
- 11111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111 “- 103” Макс. Расстояние от центра шпинделя до торца колонны
- > 2–15 л.с. Двигатель шпинделя
- > 4–5 MT Шпиндель
- Звоните нам бесплатно Радиально-сверлильный станок Willis цитата сегодня! – (419) 537-1717
Расширьте свои возможности!
Изготовлен из высококачественных компонентов, включая закаленные и отшлифованные стальные шестерни, хорошо сложенную возвратную пружину растяжения для возврата шпинделя, колонну с двойными стенками и увеличенным подшипником для легкого вращения и максимальной жесткости, а также износостойкие накладки из закаленной стали, позволяющие Для плавного перемещения бурильной головки сверлильные станки Willis с радиальной консолью обеспечивают надежное сверление в течение продолжительных периодов времени.
Машины, одобренные NRTL, доступны по запросу.
Получите предложение сегодня
Радиально-сверлильный станок RD-750
- Рукоятка 30 дюймов
- Мощность сверления 1-1/2 дюйма
- 16 дюймов x 22 дюйма x 13 дюймов H-образный стол
- Двигатель привода шпинделя 2 л.с. 1
- Горизонтальная дрель ход головки
- 25-дюймовый ход вертикального рычага
- 88-1500 об/мин
- 6 скоростей шпинделя
- Подача шпинделя: 3 шага (0,002″~0,006″)/об
RD-11900 Радиальный пресс 30011 Стрела 45 дюймов
RD-1300H Radial Drill Press
- 51-дюймовый ARM
- 2 дюйм Drillial Pulty
- . 20 дюймов x 25 дюймов x 17 дюймов H-образный стол
- Двигатель привода шпинделя 7,5 л. с.
- Горизонтальный ход бурильной головки 36 дюймов
- Ход вертикальной штанги 27 дюймов
- 44-1500 об/мин
- 12 скоростей шпинделя
- (0,004 дюйма ~ 0,024 дюйма)/об
- 66-дюймовый рычаг
- 2-дюймовый диаметр сверления
- 22 дюймов x 32 дюймов x 16 дюймов Приводной шпиндель 7 10 ox 4 Стол 9,0 10 ox 4
- 47-дюймовый горизонтальный прохождение головки буровой головки
- 30-1500 об/мин
- .
Радиально-сверлильный станок Willis Особенности:
Радиально-сверлильные станки Willis включают шестерни из закаленной и шлифованной стали, работающие в масляной ванне
Эти радиально-сверлильные станки имеют шпиндель и пиноль, изготовленные из закаленной и шлифованной легированной стали
Натяжение шпинделя на наших радиально-сверлильных станках легко регулируется с помощью надежной возвратной пружины.
Скорость подачи на этих радиальных станках легко выбирается и может быть изменена во время работы шпинделяКонцевые выключатели на наших радиально-сверлильных станках используются для предотвращения перебега при механической подаче
Радиальные рычаги поднимаются и опускаются с помощью отдельного двигателя с предохранительной гайкой для обеспечения безопасности при работе
Концевые выключатели предотвращают передвижение радиального рычага
Накладки из закаленной стали для верхней части направляющих рычага обеспечивают плавный ход головки
Система подачи охлаждающей жидкости предусмотрена на всех радиальных бурах Willis
Коробчатые столы с Т-образными пазами на верхней и боковой поверхностях также входят в стандартную комплектацию радиальных буров Willis
Флуоресцентное рабочее освещение предоставляется
Ящик для инструментов, инструменты и руководство оператора/детали также входят в комплект поставки всех радиально-сверлильных станков Willis
Полностью редукторный радиально-сверлильный станок
Радиально-сверлильный станок с редуктором
круглыйСВЕРЛЕНИЕ МЕТАЛЛА / НАРЕЗАНИЕ РЕЗЬБЫ / РАСТОЧКА / РАЗВЕРТКА
Все редукторные радиально-сверлильные станки для тяжелых условий эксплуатации спроектированы и изготовлены для выполнения эффективной работы одновременно с высоким уровнем жесткости, прочности и удобства эксплуатации.
Стойка, основание, рычаг и сверлильная головка изготовлены с высокой точностью из состаренного нормализованного чугуна с закрытыми зернами.Эти станки лучше всего подходят для сверления, нарезания резьбы, растачивания и развертывания тяжелых металлов. Рукоятка и буровая головка гидравлически блокируются во время работы для достижения максимально возможной точности.
Спецификация продукта
Спецификация продукта
Стандартные аксессуары
- Система гидравлического зажига
- Система охлаждающей жидкости
- Светодиодный рабочий свет
- Чип-гвардия
- T-Slotted Box
- .0014
- Тестовая диаграмма и сертификат высокой выносливости
- Руководство по обучению и техническому обслуживанию
- Фонд набор для болта
Дополнительные аксессуары
- . 2 года запасных частей для обычного технического обслуживания
- Тормоз двигателя главного шпинделя, дисковый тип AC
ОСОБЕННОСТИ
- Ребристая литая конструкция рукояти для тяжелых условий эксплуатации
- Закаленные, отшлифованные шестерни и валы
- Гидравлический зажим рукояти и сверлильной головки
- Система принудительной смазки
- Регулировочный нож с автоматическим стопором
- Плавное переключение рычагов подачи и скорости сцепление
- Предохранительные концевые выключатели
- Большое основание с прорезями и встроенная прецизионная подача СОЖ
- Удобное переднее управление для бесшумной работы
