Пилорама рамная Р63-4Б (9ти ступенчатый механизм подачи)

Пилорама рамная Р63-4Б предназначена для продольной распиловки брёвен и брусьев различных пород древесины на пиломатериалы.

Распиловка бревен осуществляется возвратно-поступательным перемещением пильной рамки с укрепленным на ней поставом (набором) пил по направляющим.
Движение к пильной рамке передается от главного вала шатуном.

Пилорамы Р63-4Б могут применяться как станок первого ряда в лесопильных цехах большой мощности, так и на малых производствах.

Устанавливается в лесопильных цехах высокой производительности. Также пилорама может быть использована на временных и стационарных лесопильных предприятиях и строительных площадках, однако требует фундамента. Основой конструкции лесопильной рамы является сварная цельная станина с расположенными на ней узлами. Компоновка двухшатунная. Подача и прижим сырья электромеханический.

Пилорама Р63-4Б комплектуется четырёхскоростной коробкой передач. Распиловка брёвен осуществляется возвратно-поступательным перемещением пильной рамки с укреплённым на ней поставом (набором) пил по направляющим. Движение к пильной рамке передаётся от главного вала шатуном. Подача распиливаемого бревна осуществляется системой мощных литых рифлёных подающих роликов (рябух) со скоростью до 6,5 м/мин, что обеспечивает высокую производительность пилорамы. Производительность, при условии механизации процесса пиления, среднем диаметре бревна в вершине 260 мм, величине посылки 6 мм на один двйной ход пильной рамки, количестве пил в поставе-6, пиление брусово-развальным способом, достигает порядка 6м.куб/час по сырью.

Отличительные особенности рамной пилорамы Р63-4Б:

  • 9ти ступенчатый механизм подачи
  • Сварная станина
  • Электромеханический прижим верхней подающей рябухи
  • Мощная ступенчатая механическая коробка скорости подачи
  • Высокая производительность
  • Устойчивость в работе при низких температурах
  • Надежность и простота в эксплуатации

ХарактеристикаР63-4Б
Размеры распиливаемого материала, мм:
– диаметр530
– длина3000-7500
Ширина просвета пильной рамки, мм630
Ход пильной рамки, мм400
Наибольшее число устанавливаемых пил, шт12
Толщина пил, мм2,2-2,45
Наименьшее устанавливаемое расстояние между пилами, мм18
Число двойных ходов пильной рамки в минуту285
Подача материала на один двойной ход пильной рамки, мм3-22
Производительность по сырью, м3/час8-10
Количество эл/двигателей, шт4
Суммарная мощность, кВт44,4
Габарит с околорамным оборудованием, мм4232х2615х3000
Масса Р63-4Б (9 скор.) Р63-4Б рамы с комплектующими, кг6 000

Комплект поставки

  • захват верхние и нижние по 8 шт.
  • ползуны:комплект на раме и комплект (4+4 дополнительно)
  • установочная линейка
  • уклономер.

Опции за доп. плату

  • четыре ручные тележки

Отгрузочные габариты:

1 место пильный узел 3300*1600*1470 – 7,7616 куб.м.
Вес брутто 4130 кг с упаковкой лежа(поддон)

2 место ящик 2400*1570*1190 – 4,484 куб.м.
Вес брутто 2150 кг.

Тележки
3 место 1001 1030*960*760 – 215 кг., -0,75 куб.м.
4место 1101 1030*800*760 – 205 кг.,- 0,63 куб.м.

5 место 1201 860*430*520 – 90 кг., – 0,19 куб.м.
6 место 1301 770*430*410 – 75 кг.- 0,14 куб.м.
Места 3-6 без упаковки.

Возможны различные варианты комплектации дополнительным околорамным оборудованием: механизированными тележками, приёмными рольгангами, ножевым аппаратом.

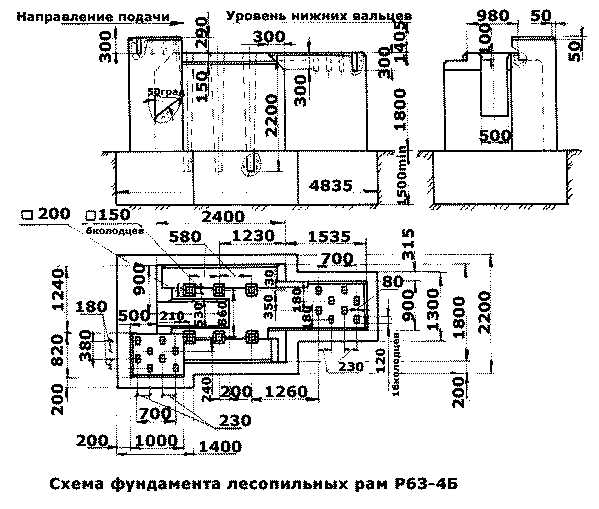

Для удаления опилок, в конструкции фундамента спроектированы ниши в которые падают опилки. Для облегчения ручного труда можно установить транспортер для удаления опилок из зоны раскроя.

Для заточки пил используются заточные станки для рамных пил.(ручной заточной станок 40т.р.)

Средний ресурс пил без перезаточки – 1 смена.


Отзывы о Р63-4Б (9 скор.):

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

rustan.ru

Пилорама рамная Р63-4Б (бесступенчатый механизм подачи)

Пилорама рамная Р63-4Б предназначена для продольной распиловки брёвен и брусьев различных пород древесины на пиломатериалы.

Распиловка бревен осуществляется возвратно-поступательным перемещением пильной рамки с укрепленным на ней поставом (набором) пил по направляющим.
Движение к пильной рамке передается от главного вала шатуном.

Пилорамы Р63-4Б могут применяться как станок первого ряда в лесопильных цехах большой мощности, так и на малых производствах.

Устанавливается в лесопильных цехах высокой производительности. Также пилорама может быть использована на временных и стационарных лесопильных предприятиях и строительных площадках, однако требует фундамента. Основой конструкции лесопильной рамы является сварная цельная станина с расположенными на ней узлами. Компоновка двухшатунная. Подача и прижим сырья электромеханический.

Пилорама Р63-4Б комплектуется четырёхскоростной коробкой передач. Распиловка брёвен осуществляется возвратно-поступательным перемещением пильной рамки с укреплённым на ней поставом (набором) пил по направляющим. Движение к пильной рамке передаётся от главного вала шатуном. Подача распиливаемого бревна осуществляется системой мощных литых рифлёных подающих роликов (рябух) со скоростью до 6,5 м/мин, что обеспечивает высокую производительность пилорамы. Производительность, при условии механизации процесса пиления, среднем диаметре бревна в вершине 260 мм, величине посылки 6 мм на один двйной ход пильной рамки, количестве пил в поставе-6, пиление брусово-развальным способом, достигает порядка 6м.куб/час по сырью.

Отличительные особенности рамной пилорамы Р63-4Б:

  • Бесступенчатый механизм подачи
  • Сварная станина
  • Электромеханический прижим верхней подающей рябухи
  • Мощная ступенчатая механическая коробка скорости подачи
  • Высокая производительность
  • Устойчивость в работе при низких температурах
  • Надежность и простота в эксплуатации

ХарактеристикаР63-4Б
Размеры распиливаемого материала, мм:
– диаметр530
– длина3000-7500
Ширина просвета пильной рамки, мм630
Ход пильной рамки, мм400
Наибольшее число устанавливаемых пил, шт12
Толщина пил, мм2,2-2,45
Наименьшее устанавливаемое расстояние между пилами, мм18
Число двойных ходов пильной рамки в минуту285
Подача материала на один двойной ход пильной рамки, мм3-22
Производительность по сырью, м3/час8-10
Количество эл/двигателей, шт4
Суммарная мощность, кВт44,4
Габарит с околорамным оборудованием, мм4232х2615х3000
Масса Р63-4Б (б/с привод) Р63-4Б рамы с комплектующими, кг6 000

Комплект поставки

  • захват верхние и нижние по 8 шт.
  • ползуны:комплект на раме и комплект (4+4 дополнительно)
  • установочная линейка
  • уклономер.

Опции за доп. плату

  • четыре ручные тележки

Отгрузочные габариты:

1 место пильный узел 3300*1600*1470 – 7,7616 куб.м.
Вес брутто 4130 кг с упаковкой лежа(поддон)

2 место ящик 2400*1570*1190 – 4,484 куб.м.
Вес брутто 2150 кг.

Тележки
3 место 1001 1030*960*760 – 215 кг., -0,75 куб.м.
4место 1101 1030*800*760 – 205 кг.,- 0,63 куб.м.
5 место 1201 860*430*520 – 90 кг., – 0,19 куб.м.
6 место 1301 770*430*410 – 75 кг.- 0,14 куб.м.
Места 3-6 без упаковки.

Возможны различные варианты комплектации дополнительным околорамным оборудованием: механизированными тележками, приёмными рольгангами, ножевым аппаратом.

Для удаления опилок, в конструкции фундамента спроектированы ниши в которые падают опилки. Для облегчения ручного труда можно установить транспортер для удаления опилок из зоны раскроя.

Для заточки пил используются заточные станки для рамных пил.(ручной заточной станок 40т.р.)

Средний ресурс пил без перезаточки – 1 смена.


Отзывы о Р63-4Б (б/с привод):

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

rustan.ru

Пилорама рамная Р-63-5б – Пилорама рамная Р-63-5б

Пилорама рамная Р63-5Б предназначена для продольного раскроя брёвен и брусьев различных пород древесины на пиломатериалы.
Пилорама устанавливается в лесопильных цехах высокой производительности.
Распиловка бревен осуществляется возвратно-поступательным перемещением пильной рамки с укрепленным на ней поставом (набором) пил по направляющим. Движение к пильной рамке передается от главного вала шатуном. Подача распиливаемого бревна осуществляется системой мощных литых рифленых подающих роликов (рябух) со скоростью до 6.5 м/мин, что обеспечивает высокую производительность рамы.

Отличительные особенности рамной пилорамы Р63-5Б:

– Высокая производительность.
– Неприхотлива в обслуживании.
– Нетребовательна к условиям работы.

Технические характеристики пилорамы рамной Р63-5Б:

Общие технические данные

Р63-4Б

Размеры распиливаемого материала, мм:

– диаметр

530

– длина

3000-7500

Ширина просвета пильной рамки, мм

630

Ход пильной рамки, мм

400

Наибольшее число устанавливаемых пил, шт.

12

Чисдо двойных ходов пильной рамки в минуту

285

Подача материала на один двойной ход пильной рамки, мм

3-22

Производительность по сырью, м3/час

13

Количество электродвигателей, шт

4

Суммарная мощность, кВт

44,4

Габарит с околорамным оборудованием, мм

4232х2615х3000

Масса рамы с комплектующими, кг

6000

www.dsk24.ru

Р63-4Б Даниловский ЗДС Пилорама рамная

Предназначена для продольного раскроя брёвен и брусьев различных пород древесины (в том числе твёрдолиственных) на пиломатериалы. Устанавливается в лесопильных цехах высокой производительности. Также пилорама может быть использована на временных и стационарных лесопильных предприятиях и строительных площадках, однако требует фундамента. Основой конструкции лесопильной рамы является сварная цельная станина с расположенными на ней узлами. Компоновка двухшатунная. Подача и прижим сырья электромеханический. Комплектуется четырёхскоростной
коробкой передач
. Распиловка брёвен осуществляется возвратно-поступательным перемещением пильной рамки с укреплённым на ней поставом (набором) пил по направляющим. Движение к пильной рамке передаётся от главного вала шатуном. Подача распиливаемого бревна осуществляется системой мощных литых рифлёных подающих роликов (рябух) со скоростью до 6,5 м/мин, что обеспечивает высокую производительность пилорамы.

Производительность, при условии механизации процесса пиления, среднем диаметре бревна в вершине 260 мм, величине посылки 6 мм на один двйной ход пильной рамки, количестве пил в поставе-6, пиление брусово-развальным способом, достигает порядка 6м.куб/час по сырью. В комплект поставки входят четыре ручные тележки, дополнительный комплект ползунов, 8 пил, комплект захватов, установочная линейка, уклономер. Возможны различные варианты комплектации дополнительным околорамным оборудованием:

механизированными тележками, приёмными рольгангами, ножевым аппаратом.
Преимущества
Литая чугунная станина.
Электромеханический прижим верхней подающей рябухи.
Мощная ступенчатая механическая коробка скорости подачи.
Высокая производительность.
Устойчивость в работе при низких температурах.
Надежность и простота в эксплуатации.

Технические характеристики

Размеры распиливаемого материала, мм:



– диаметр

530

– длина

3000…7500

Ширина просвета пильной рамки, мм

630

Ход пильной рамки, мм

400

Наибольшее число устанавливаемых пил, шт

12

Число двойных ходов  пильной рамки в минуту

285

Подача материала на  один двойной ход пильной рамки, мм

3-22

Производительность по сырью, м3/час

8-10

Количество электродвигателей, шт

4

Суммарная мощность, кВт

44,4

Габарит с околорамным оборудованием, мм

4232х2615х3000

Масса рамы с комплектующими, кг

6 000
