Многопильный рамный станок Авангард-РМ-50-М3 – цена, отзывы, характеристики с фото, инструкция, видео

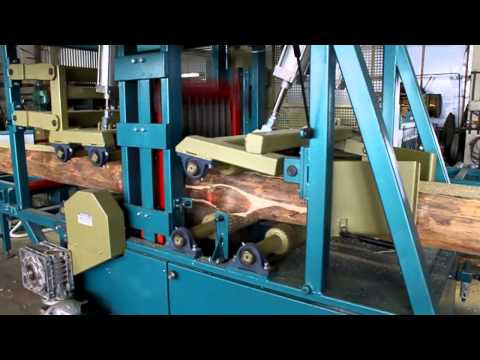

Станок многопильный рамный Авангард-РМ-50-М3 – базовая модель новой серии многопильных станков рамного типа РМ-50.
Она создана как дальнейшее развитие хорошо известных станков РМ-50-М2, в которые внесены следующие конструктивные изменения:
- изменена пильная рамка станка, в которую пилы вставляются с помощью специального механизма кассетой, а не поштучно;
- скорость подачи сырья увеличена и плавно регулируется;
- нижние и верхние рябухи приводные, увеличено количество верхних прижимных рябух и усилие прижима, подъем и опускание верхних рябух осуществляется автоматически;
- введено устройство, предотвращающее возникновение «махры» на нижней части лафета.
| Характеристика | РM-50 М3 | |
|---|---|---|
| Максимальная высота распиливаемого бруса | мм | 240* |
| Минимальная высота распиливаемого бруса | мм | 65 |
| Максимальная ширина распиливаемого бруса | мм | 450 |
| Максимальная длина распиливаемого бруса | м | 6,4 и до 9** |
| Минимальная длина распиливаемого бруса | м | 1,5 |
| Количество пил в поставе | шт. | до 19 |
| Расстояние между пилами | мм | от 16(от 6)*** |
| Точность распиловки по толщине на длине 6 м. | мм | ≤ 1 |
| Частота пиления | ход/мин | 405 |
| Скорость подачи (регулируемая) | м/мин | до 2 |
| Электродвигатель привода пилы: – номинальная мощность – номинальная частота вращения | кВт об/мин | 15 970 |
| Электродвигатель привода подачи: – номинальная мощность – номинальная частота вращения | кВт об/мин | 0,75 1500 |
| Напряжение питания | В | 380 |
| Габаритные размеры: пильного блока – длина – ширина – высота рольгангов – длина – ширина – высота | м | 2,42 2,02 |
| Масса Авангард-РМ-50-М3 станка | кг | 2780 |
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос
Отзывы о Авангард-РМ-50-М3:
Отзывов пока нет, но ваш может быть первым.Оставить отзыв

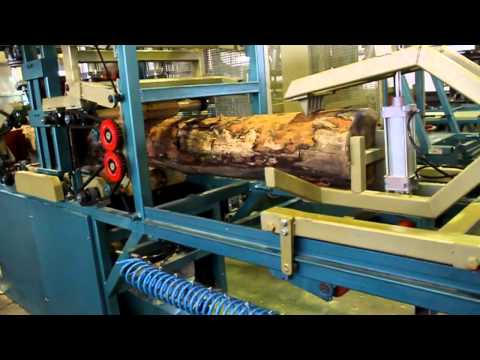

Многопильный рамный станок Авангард-РM-50 М2-К2
Станок многопильный рамный Авангард-РM-50 М2-К2 является продолжением модельного ряда хорошо зарекомендовавших себя станков серии «АВАНГАРД-РМ-50». Отличительной особенностью станка является увеличенная пильная рамка и более длинные пилы, что позволяет распиливать бревна диаметром до 420 мм. Максимальное количество пил в пилоставе при диаметре 420 мм 7 штук. На станке также можно распиливать лафеты высотой до 240 мм с максимальным количеством пил в пилоставе 19 штук. Обслуживание и порядок работы на станке аналогично станкам «АВАНГАРД-РМ-50» и их модификациям.
В работе одновременно могут находится 19 пил, зубья которых оснащены стеллитом. Ширина пропила составляет 2,5 мм.
в стандартном исполнении минимальная толщина доски равняется 14 мм, а при использовании тарной рамки — 6мм.
Станок позволяет достигать высокой точности геометрических параметров пиломатериалов и отличного качества обработанной поверхности. Удачная балансировка станка сводит к минимуму вибрации и шумность работы. Немаловажное свойство оборудования — безопасность работы, обеспеченная рядом конструктивных мер. Последние модели такиих станков прошли модернизацию, которая имела целью расширение технологических возможностей. Станок обновлённой конструкции имеет возможность распиловки круглоно леса диаметром до 320 мм как на обрезную доску, так и на двухкатный брус. Таким образом, целесобразно использовать 2 станка в потоке: первый станок будет брусующим, а второй многопильным. Производительность потока в этом случае достигает 3 м³ обрезной доски в час.
Станок компактен, мобилен, смонтирован на собственной массивной плите, благодаря чему может работать на ровной площадке с твёрдым покрытием без специального фундамента.
| Характеристика | РM-50 М2-К2 | |
|---|---|---|
| Диаметр бревна | от 320 до 420 мм | 7 штук |
| от 210 до 320 мм | 12 штук | |
| Распиловка лафета | ширина 400 высота 240 мм | 19 штук |
| Максимальный диаметр бревна | мм | 400 |
| Минимальный диаметр бревна | мм | 140 |
| Диапазон работы прижимов: | ||
| – для нижних отверстий | мм | 250…410 |
| – для верхних отверстий прижима | мм | 140…300 |
| Масса Авангард-РM-50 М2-К2 пильного блока | кг | 2350 |
| Масса рольганга 4 шт. | кг | 950 |
| Размеры рабочей зоны пильной обоймы (рамки): | ||
| — высота | мм | 560 |
| — ширина | мм | 500 |
| Ход обоймы (рамки) | мм | 180 |
| Частота пиления | ход/мин | 410 |
| Скорость подачи: | ||
| — минимальная | м/час | 42 |
| — максимальная | м/час | 88 |
| Количество пил в поставе | шт. | до 19 |
| Расстояние между пилами | мм | от 16(от 6)*** |
| Точность распиловки по толщине на длине 6 м. | мм | ≤ 1 |
| Частота пиления | ход/мин | 405 |
| Скорость подачи (регулируемая) | м/мин | до 2 |
| Электродвигатель привода пилы: – номинальная мощность – номинальная частота вращения | кВт об/мин | 15 970 |
| Электродвигатель привода подачи: – номинальная мощность – номинальная частота вращения | кВт об/мин | 0,75 1500 |
| Напряжение питания | В | 380 |
| Габаритные размеры: пильного блока – длина – ширина – высота рольгангов – длина – ширина – высота | м | 2,42 2,02 |
| Масса станка | кг | 2780 |

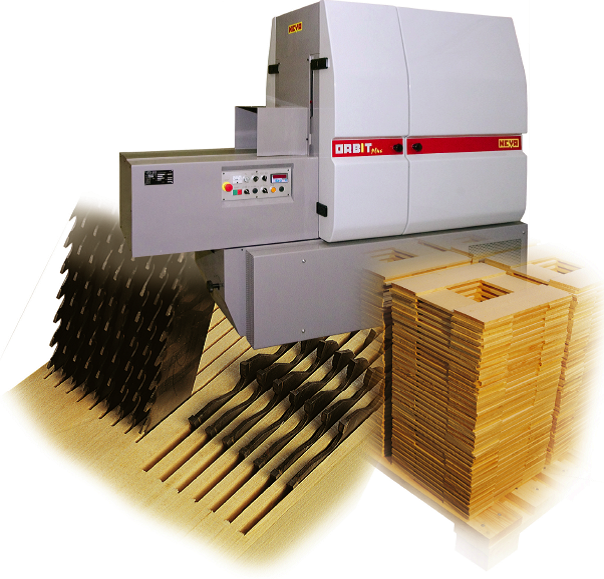

Многослойная пила для тонких распилов
Категория В продаже | Описание товара Название предмета Многослойная пила для тонких распилов Артикул № ТРС-150Ф Цена/шт $86 990,00
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(материал 0,11 дюйма)
В.Продукция-Рамно-пильная техника • Möhringer Anlagenbau GmbH
Möhringer – технологический лидер в технологии рамных пил
Рамная пила зарекомендовала себя как точно работающий, высокопроизводительный и универсальный агрегат для распиловки бревен.
Это особенно актуально для малых и средних лесопильных заводов. Из-за автоматической подачи рамная пила также интересна для крупных лесопильных заводов, например. в мебельной и паркетной промышленности. Установки Möhringer состоят из экономичной модульной системы строительных блоков.
Вы можете модернизировать свой отряд дополнительными компонентами в любое время и без каких-либо усилий. Мы производим обмен или сборку на месте – быстро и просто. Рамные пилы Möhringer очень надежны в работе и просты в обслуживании.
С рамной пилой Möhringer вы получаете выгоду от более чем 125-летнего технологического опыта проектирования, производства и эксплуатации рамных пил.
Мы являемся лидером рынка в области технологии рамных пил, потому что мы обновляем дизайн наших рамных пил, объединившись с нашими клиентами, и концепция соответствует различным применениям в Германии и за рубежом.
Модульная система
Чтобы предложить вам надежную и экономичную модульную систему, рамные пилы Möhringer разработаны с использованием следующих компонентов:
- Легкое расширение с помощью дополнительного оборудования в любое время
- Быстрая и экономичная замена всех деталей на месте
- Быстрая сборка и использование стандартизированных деталей, что сокращает сроки поставки
Оборудование расширенной серии
Все типы рамных пил имеют следующее стандартное оборудование:
- Скорость подачи с электрическим частотным регулированием
- Независимое электронное управление подачей и вылетом с многочисленными возможностями регулировки для оптимального соотношения скорости и вылета
- ПЛК с сенсорным дисплеем для индивидуальной настройки клиентом, например, времени смазки
- Удобная навигация по меню, не требует знания ПЛК
- Встроенный счетчик часов работы и обслуживания
- Большое аппаратное обеспечение ЦП: все опции программного обеспечения могут быть обновлены
- Гидравлическое включение и выключение
- Автоматическая регулировка вылета
- Центральная система смазки
- Рамная пила с гидравлическим приводом
- Полный набор фундаментных винтов и специальных инструментов
- Стальной желоб
- Привод с одним шкивом
Простая и гибкая расширяемая
Опционально:
- Регистрация: автоматическая регистрация производительности за день, смену или по запросу клиента, вывод протоколов на карту памяти
- Автоматическая подача: оптимизированная подача в зависимости от диаметра, количества пил и типа пиломатериала
- Автоматические ролики: автоматическое управление верхними роликами
- Полностью автоматическая система: в сочетании с быстрой подачей Möhringer в качестве автоматической операции рамной пилы
- Стальные роликовые вставки
- Электрическая регулировка ширины в двух или четырех направлениях
- Гидравлическое включение и выключение
- Гидравлический тормоз
- Ленточный конвейер вместо вибростенда
- Автоматическое управление подачей
- Электронное прерывание пиления
Проверенное качество стальной конструкции Möhringer с 20-летней гарантией от разрушения рамы.
Рама из цельного куска – без опорной плиты – полностью собранная на заводе обеспечивает быструю установку на месте и ввод в эксплуатацию.
Рамная пила – Технология Брошюра о продукте
Строительная древесина
Строительная древесинаНа современном лесопильном заводе по производству строительной древесины трудоемкая замена полотен может быть сокращена за счет использования наших универсальных рамных пил. С Auto-BV, включающим 2 центральных диска, вы можете производить 2 различных продукта и даже до 4 различных продуктов с нашим Multi-BV, благодаря настройке нескольких пакетов пил на кнопку или выбор схемы резки. Это позволяет оптимизировать извлечение побочных продуктов, т.е. высокие ценные доски и шпангоуты вместо низких ценных боковых досок. Ультрасовременная подача рамной пилы с Robocontrol в сочетании с усовершенствованными расклинивающими ножами с цепной станиной может даже работать как производственная линия с дистанционным управлением, что, безусловно, очень эффективно.
Паркет
ПаркетМногие лесопильные заводы по всему миру, производящие паркетную доску, были оснащены нашими высокоэффективными лесопильными линиями. Особенно в сочетании с системой быстрой подачи гарантируется быстрая и эффективная подача станка с полной рамой пилы. По запросу даже полностью автоматический. Надежная технология рамной пилы с ультрасовременной электроникой, отвечающая специфическим требованиям обработки твердой древесины, является гарантией экономичной резки. В сочетании с расклинивающим ножом с приводной цепной станиной для транспортировки коротких слябов, а также бережной обработки древесины благодаря специальному 9Устройство поворота боковых частей под углом 0°, это идеальный процесс распиловки для производства паркетных досок.
Твердая древесина
Твердая древесинаНадежная технология рамной пилы позволяет распиливать твердую древесину большого диаметра (например, для изготовления полок), в то время как ценное бревно должно быть ориентировано быстро, эффективно и точно.
