Онлайн калькулятор расчёта веса арматуры

Информация

Изготовление арматурной стали регламентируется стандартом ГОСТ 5781-82. В документе прописаны технические требования и условия, классификация, сортамент, методы испытаний и другие требования к изделию. Ниже представлены некоторые справочные таблицы из ГОСТ 5781-82, с помощью которых можно узнать теоретическую массу одного метра арматуры. Вес изделия также можно рассчитать самостоятельно, или с помощью этого калькулятора.

Таблица: Теоретическая масса 1 погонного метра арматуры по ГОСТ 5781-82

Номер,
Номинальный диаметр, мм

Диаметр d, мм

Площадь поперечного сечения, см

Вес 1 метра, кг

Количество метров в тонне

Арматура 6

5,75

0,283

0.222

4504.5

Арматура 8

7,5

0,503

0.395

2531.65

Арматура 10

9,3

0,785

0.617

1620.75

Арматура 12

11

1,131

0.888

1126.13

Арматура 14

13

1,540

1.210

826.45

Арматура 16

15

2,010

1.580

632.91

Арматура 18

17

2,540

2.000

500

Арматура 20

19

3,140

2.470

404.86

Арматура 22

21

3,800

2.980

335.57

Арматура 25

24

4,910

3.850

259.74

Арматура 28

26,5

6,160

4.830

207.04

Арматура 32

30,5

8,040

6.310

158.48

Арматура 36

34,5

10,180

7.990

125.16

Арматура 40

38,5

12,570

9.870

101.32

Арматура 45

43

15,000

12.480

80.13

Арматура 50

48

19,630

15.410

64.89

Арматура 55

53

23,760

18.650

53.62

Арматура 60

58

28,270

22.190

45.07

Арматура 70

68

38,480

30.210

33.1

Арматура 80

77,5

50,270

39.460

25.34

Для чего нужен онлайн калькулятор?

Наш калькулятор поможет рассчитать вес арматуры из углеродистой стали в режиме онлайн. Вам достаточно указать длину изделия и номинальный диаметр (диапазон – от 6мм до 80мм.).

Мы предлагаем сервис, который содержит два в одном: калькулятор веса арматуры по массе и по метру. Таким образом, можно узнать длину готового изделия, зная вес, или наоборот – узнать вес изделия определённой длины. Онлайн калькулятор арматуры пригодится при составлении проектно-сметной документации и расчётов металлических конструкций. С его помощью также можно узнать стоимость готового изделия, указав цену за метр или тонну.

Как пользоваться калькулятором?

  • Выберите метод вычисления (по длине или по массе).
  • Выберите диаметр арматуры из всплывающего списка.
  • Введите значение «Масса» или «Количество метров».
  • При необходимости, укажите цену одного метра или тонны.
  • Нажмите красную кнопку «Рассчитать».
  • В левом верхнем углу, в колонке «Результаты расчёта» вы увидите полученные данные.

Как рассчитать вес самостоятельно?

 Зная номинальный диаметр и плотность материала, можно самостоятельно выполнить расчет веса арматуры. Считается он по формуле m = D х D х Pi / 4 х ro, согласно которой масса одного метра арматуры равняется теоретической массе круга с тем же диаметром. Значения из формулы:

  • m – искомая масса арматуры.
  • D — номинальный диаметр арматуры.
  • ro — плотность материала.
  • Pi – число Пи.

Плотность регламентированной ГОСТ-ом арматуры из углеродистой стали составляет 7850.00 кг/м3

Как узнать фактический вес арматуры?

 Как и справочные таблицы, калькулятор арматуры рассчитывает теоретический вес изделия. ГОСТ допускает отклонения геометрических размеров изделия от номинальных. Узнать фактический вес можно путём взвешивания арматуры определённой длины. Точная информация о массе и других характеристиках арматуры указана в паспорте изделия от производителя.

Скачать, сохранить результат

Выберите способ сохранен

calcstroy.ru

Расчет арматуры для фундамента: как рассчитать?

Содержание

Занимаясь постройкой зданий из монолитного железобетона, нужно обращать максимум своих усилий на сборку качественного арматурного каркаса.

Без внутренней арматурной сетки бетонная конструкция остается хрупкой и не работает на изгиб. Железобетонный несущий элемент отличается куда более высоким уровнем устойчивости, качеством передачи нагрузок и т.д.

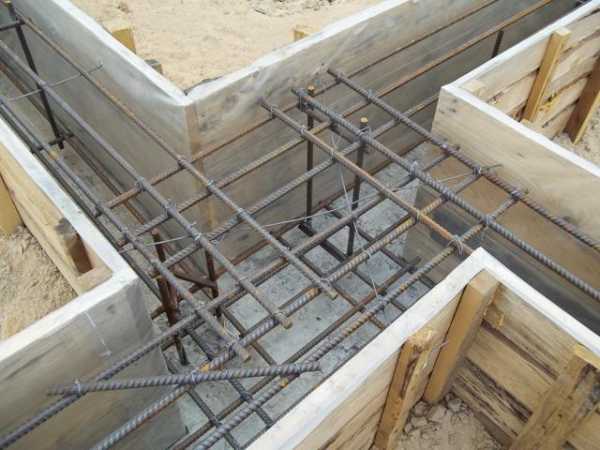

Сетка для армирования фундамента из арматуры

В этой статье мы поговорим о том, как и зачем собирают арматурные каркасы, что дает нам армирование, какую роль в нем играет расчет арматуры, а также как этот самый расчет арматуры осуществить.

Особенности и назначение

Расчет количества арматуры для фундамента или любой другой несущей конструкции выполнять нужно в строгой последовательности. Отказываться от этой операции недопустимо.

Читайте также: что такое анкеровка арматуры?

В то же время надо четко понимать, зачем армирование вообще необходимо, какие плюсы оно дает и т.д.

Сам по себе арматурный каркас для стяжки пола, фундамента (ленточного, плитного, свайно-ростверкового), колонны, стены или перекрытия, выступает своего рода скелетом.

Арматура стягивает бетон, повышает его жесткость и предел эксплуатационных возможностей. При наличии хотя бы одного стержня на 10 квадратных сантиметров бетона его устойчивость возрастает в несколько раз.

Причем возрастают показатели как стандартные, так и побочные. Если использовать правильную схему армирования, то монолитный бетон можно будет применять при постройке любого дома, начиная от мелких малоэтажных строений, и заканчивая высотной застройкой, где схема дома предусматривает исполинские конструкции высотой в несколько десятков, если не сотен метров.

В то же время, если рассчитать все расходы, то можно понять одну простую вещь – даже если для укрепления несущих конструкций дома привлекается сложная схема, состоящая из множества элементов, стоимость конструкции в итоге все равно останется приемлемой.
к меню ↑

Конструкция и схема

Для армирования каждой конструкции применяется какая-то конкретная схема. Схема армирования — это принцип и правила, по которым элементы каркаса и сетки собираются.

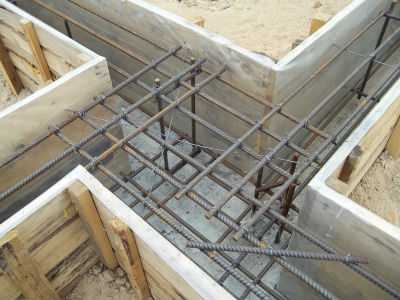

Арматурный каркас фундамента

У разных конструкций она отличается. Соответственно, для разных конструкций дома нужно продумывать разные способы рассчитать, сколько материалов и веса нужно для создания того или иного каркаса.

Читайте также: о правилах армирования лестниц.

Схема сетки армирования влияет на:

  1. Расчет количества арматуры.
  2. Расчет веса арматуры.
  3. Параметры и принцип сборки сетки.
  4. Способы соединения сетки в единую конструкцию.
  5. Несущую способность и направленность сетки.
  6. Диаметр и вес самой арматуры.

Чтобы правильно посчитать все параметры, нужно в первую очередь ознакомиться с тем, что собой являет собой стандартная конструктивная схема сетки армирования дома.

Схема сетки любого основания состоит из поперечной и продольной арматуры, уложенной в определенной последовательности с заданным шагом.

Стержни поперечной и продольной арматуры связывают воедино, используя проволоку или муфты.

Проволоку следует использовать, когда надо соединить узлы поперечной и продольной арматуры внахлест, а муфты предназначаются для удлинения стержней.

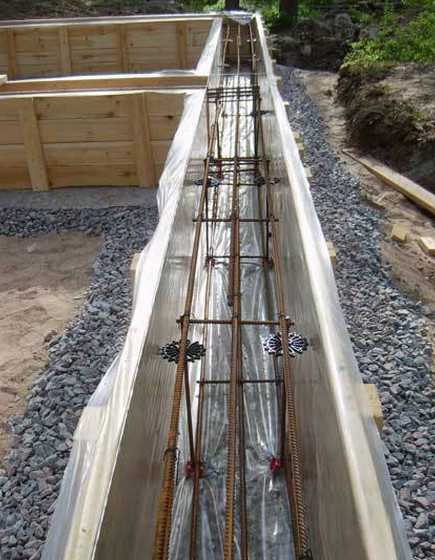

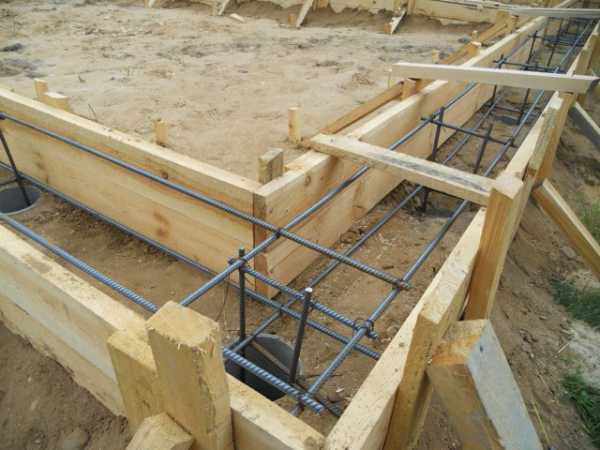

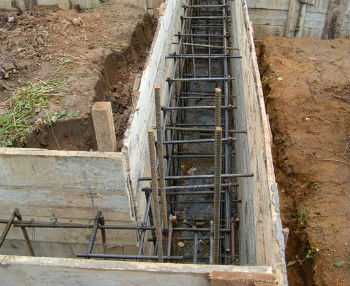

Опалубка с армированием стены ленточного фундамента

Любой каркас состоит из правильно уложенной продольной арматуры, перевязанной дополнительной поперечной. Такая перевязка позволяет создать одну из граней каркаса. Дальше эти грани допустимо использовать в качестве его основных составляющих.

Читайте также: чем и как армируют кирпичную и газобетонную кладку?

Если, к примеру, мы рассматриваем каркас перекрытия дома, то здесь нужно связать всего два уровня сетки: нижний и верхний.

Для конструкций стен дома или ленточного фундамента применяют сетки двух или трехуровневые, прикрепленные к поперечной грани в виде каркаса подушек ленточного основания.

Для колонн свайного фундамента или несущих конструкций дома, формируют прямоугольные продолговатые каркасы, где роль поперечной арматуры сводится к перевязке и стабилизации общей конструкции.
к меню ↑

Используемая арматура

Расчет арматуры для фундамента осуществляется для того, чтобы иметь возможность рассчитать свои будущие расходы, а также точно определить, какая конкретно продукция нам нужна.

Как мы уже отметили выше, разные схемы предусматривают разные типы каркасов. Каркас ленточного фундамента не похож на каркас свайного, а тот, в свою очередь, не похож на каркас перекрытия.

Соответственно, и саму арматуру в них следует использовать разную. Какую конкретно, зависит от особенностей дома. Однако мы можем выделить несколько основных советов.



data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”1955705077″>

При подборе арматуры учитывается ее:

  • диаметр;
  • класс;
  • место в будущей конструктивной схеме;
  • предел нагрузок;
  • параметр массы и длины;
  • цена.

Диаметр влияет на то, сколько нагрузок сможет перенести стержень без деформаций. Чем больше диаметр, тем прочнее конструкция. Чем больше диаметр, тем больше цена стержня и показатели его массы.

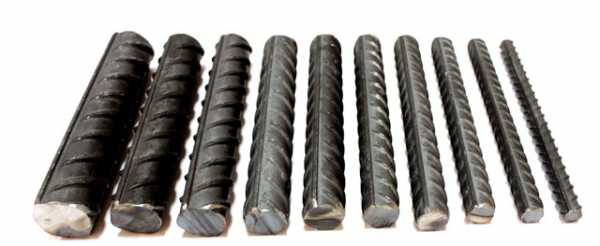

Как правило, в каркасах задействуют арматуру, диаметр сечения которой начинается от 8 мм и доходит до 25-30 мм.

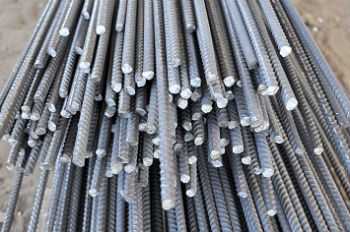

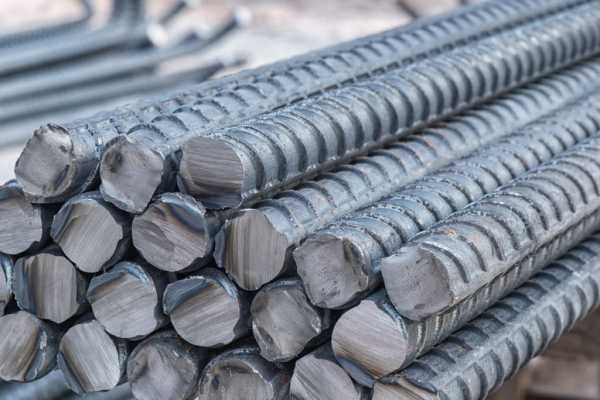

Арматурные стержни толщиной 18 мм

Диаметр в 8-12 мм подходит для слабонагруженных участков каркаса. Например, для устройства поперечной арматуры при армировании колонн свайного основания, устройства верхней сетки перекрытий, ленточного фундамента и т.д.

Диаметр стрежня больше 15 мм предусматривает его монтаж в рабочие нагруженные участки каркаса, как-то нижняя сетка перекрытия, основания ленточного или ростверк свайного фундаментов и т.д.

Строители стараются комбинировать рабочий диаметр стержней так, чтобы нигде не перегнуть палку. Потому собственно, расчет арматуры для фундамента и осуществляется. Он позволяет оптимизировать процесс строительства и существенно сократить лишние расходы.
к меню ↑

Расчет

Сам расчет делится на 2 этапа: этап расчета нагрузок и количества.

Первый этап позволяет понять, сколько нагрузок принимает на себя конструкция, сколько она выдержит веса, какой должен быть арматурный каркас, какие стержни в нем следует использовать и сколько их должно быть.

Второй этап – расчет конкретного количества арматуры по заранее полученной схеме.

Первый этап, как правило, делегируют специалистам. Новичкам или людям без опыта совершать расчеты нагрузок не рекомендуется. Исключения касаются только мелких несущих конструкций.

Например, если вас интересует армирование столбчатого фундамента под пристройку, дачу, выносную кухню и т.д. Армирование столбчатого фундамента, несущего нагрузки от столь мелких конструкций – некритично.

Другое дело, арматурный каркас для фундамента капитального строения, либо любой другой его конструкции. Здесь необходим наметанный глаз, четкое понимание целей, природы действий несущих нагрузок и т.д.

Можно также задействовать калькулятор расчета нагрузок. Такой калькулятор встречается в интернете на большинстве строительных сайтов. Однако калькулятор дает только общее представление. Расчеты, которые калькулятор вам предоставит, по точности и качеству не сравнятся с расчетами от опытного проверенного временем специалиста. Да и гарантии никакой калькулятор вам не даст, если вы ввели неправильные параметры в его поля, то и результат получите аналогичный.

Для чего можно задействовать калькулятор, так это для расчета количества и стоимости армирования. То есть при работе со вторым этапом.
к меню ↑

Пример расчета арматуры фундамента (видео)


к меню ↑

Расчет количества

После расчета нагрузок вы уже знаете, из какой арматуры нужно создавать тот или иной элемент каркаса, с каким шагом собирать сетки и т.д. Что вам неизвестно, так это точное количество арматуры. Тем не менее, эти знания необходимы.

Вы ведь должны прийти в магазин и назвать какую-то конкретную цифру продавцу, а не просто показать продавцу документы с непонятными формулами.

Зная все будущие параметры каркаса, его несущие нагрузки и примерный уровень, определить точное количество материала для армирования ленточного или свайного фундаментов не составит труда даже новичку.

Для этого вам понадобится обычный калькулятор и несколько листов бумаги.
к меню ↑

Пример расчета в завимости от типа конструкции

Для начала рассмотрим принцип определения количества арматуры свайного основания.

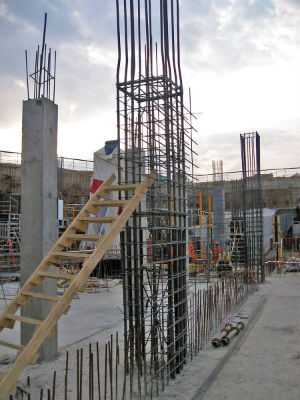

Армирование колонны

Конструкция свайного фундамента состоит из колонн и ростверка. Арматуру для колонн считать довольно легко. Достаточно узнать количество продольных толстых стержней на одну колонну.

Дальше рассчитываем поперечную арматуру. Поперечная арматура фиксирует продольную. Здесь достаточно узнать расстояние между толстой продольной арматурой и ее длину. Перевязка поперечными стержнями колонн осуществляется с шагом в 20-30 см, соответственно, определить конкретные значения не составит труда.

Расчет конструкции ленточного фундамента несколько сложнее. Для ленточного основания характерно наличие нескольких плоскостей. Однако мы рассмотрим его базовое исполнение, в виде ленты без подошвы.

Лента в таком случае вяжется из двух параллельно установленных каркасов, стянутых поперечной арматурой. Количество стержней на каркас зависит от его размеров, а также выбранного шага.

Если, к примеру, стена ленточного основания имеет длину 10 метров, а шаг арматуры составляет 30 см, то поделив 10 на 0,3 мы получаем, примерно 34-35 стержней. Именно столько материала понадобится для формирования одной из частей сетки.

Нижняя арматурная сетка в опалубке перекрытия

Как видим, для подобных расчетов достаточно задействовать простейший калькулятор.

Расчет перекрытий выполняется аналогично, только в нем уже есть 2 уровня сетки. Нижний уровень делается из более толстой арматуры с большим шагом, а верхний из более тонкой, с меньшим шагом и не покрывающей всю площадь перекрытия.

Принцип определения количества здесь аналогичен. Делим длину плиты на шаг арматуры, затем производим аналогичные действия с шириной. Две цифры в результате складываем и получаем общее количество арматуры на нижнюю сетку. Затем по той же схеме считаем верхнюю, и дело сделано.

Статьи по теме:



Портал об арматуре » Армирование » Как осуществляется расчет арматуры фундамента?

armaturniy.ru

Как самостоятельно провести расчет арматуры для фундамента

Для восприятия деформационных нагрузок и формирования единой конструкции монолитный фундамент армируется. Если бетон прекрасно воспринимает сжимающие нагрузки, то арматура, как часто говорят, работает на растяжение. При условии, что вы решили своими руками возводить основание для дома, вам придется потрудиться над расчетами не только бетонной смеси, но и арматуры для фундамента. О том, как подсчитать необходимый метраж этого материала, а также рассчитать требуемое сечение арматуры, мы постараемся подробно расписать в этой статье.

Сколько должно быть арматуры в фундаменте

Чтобы процесс расчета был максимально понятным, в качестве примера мы рассмотрим ленточное основание высотой 600 мм с шириной ленты 400 мм для фундамента, схема которого изображена на рисунке ниже.

Минимально допустимое содержание армирующих элементов в ленточном основании определяется по СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В пункте 7.3.5 сказано, что относительное содержание продольной арматуры не должно быть меньше 0,1% от площади сечения железобетонного элемента. Для ленточного фундамента учитывается отношение суммарного сечения арматуры и ленты.

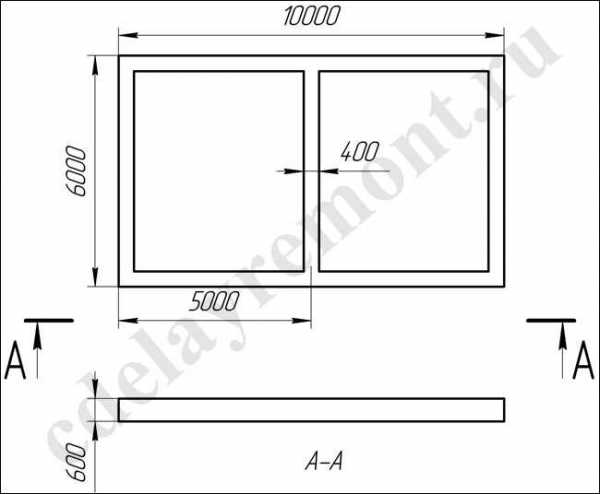

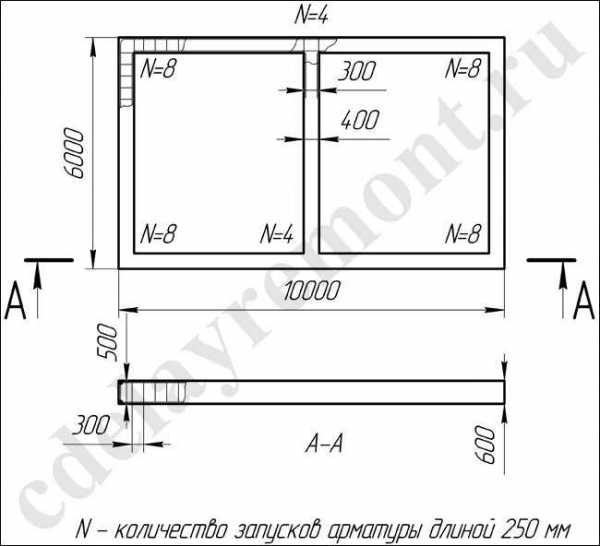

В нашем случае имеем: площадь сечения ленты – 600×400=240 000 мм2. С учетом полученных данных определяем количество стержней, необходимое для продольного армирования ленты. Для этого воспользуемся частью таблицы из прил. 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий», представленной на рисунке ниже. Предварительно переведем мм2 в см2 и умножим полученное значение на 0,001 (именно такую часть должна занимать суммарная площадь поперечного сечения продольной арматуры). Получаем: 240000 мм2 = 2400 см2, 2400 см2×0,001=2,4 см2.

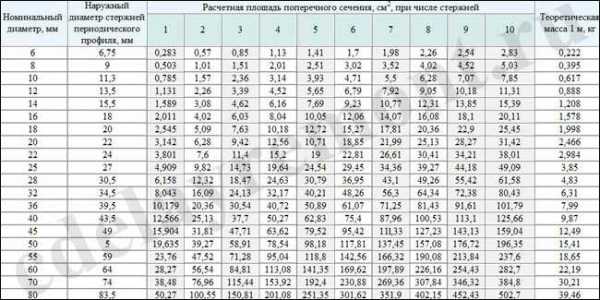

Изучая данные таблицы 1, сложно понять, арматуру какого диаметра, и в каком количестве нужно использовать. Ведь при требуемой площади сечения в 2,4 см2, судя по таблице, можно использовать 2 стержня 14 мм арматуры, 3 стержня 12 мм, 4 стержня 10 мм и т.д. От чего отталкиваться при расчетах? В разделе 1 приложения 1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» сказано, что при длине стороны более 3 м (как в нашем случае), минимальный диаметр арматуры составляет 12 мм. Для равномерного восприятия нагрузок потребуется два пояса армирования, содержащих по два прутка арматуры диаметром 12 мм.

Диаметр поперечной арматуры выбираем минимально допустимый для каркаса, высотой менее 800 мм (у нас ввиду высоты фундамента и требуемого отступа от наружного слоя бетона в 50 мм – 500 мм=600-2×50) – 6 мм. Он должен быть не меньше четверти диаметра продольных прутков: 12/4=3<6 условие соблюдается. Если бы каркас был высотой от 800 мм и выше,  то минимальный диаметр арматуры составлял бы 8 мм.

Выбор и расчет арматуры для плитного фундамента осуществляют таким же образом. Только данные таблицы 1 нужно будет умножить в зависимости от количества продольных прутков арматуры. А как быть, если необходимо провести арматурный расчет столбчатого фундамента? В этом случае достаточно использовать арматуру диаметром 10 мм: для свай, которые в диаметре меньше 200 мм, достаточно трех прутков, для остальных случаев их количество возрастает по мере увеличения диаметра сваи. Для соединения вертикальных прутков достаточно использовать гладкую арматуру диаметром 6 мм.

Если вы решили армировать основание дома своими руками, то перед покупкой строительных материалов очень важно провести как можно более точные расчеты требуемого количества. В нашем случае мы будем рассматривать расчет количества арматуры под дом 10×6, для которого возводится ленточный, плитный или столбчатый фундамент.

Количество арматуры для ленточного фундамента

Общая длина ленты составит: 10000×2+(6000-2×400)×3=35600 мм или 35,6 м. С учетом общего количества запусков суммарной длиной 40×250=10000 мм или 10 м и использования четырех продольных прутков арматуры суммарный метраж продольных армирующих элементов составит: 35,6×4+10=152,4 м. Это, что касается арматуры периодического профиля, но есть еще гладкая арматура.

При условии отступа от поверхности бетонного основания в 50 мм длина поперечной арматуры (горизонтальной и вертикальной на одно соединение) составит: 300×2+500×2=1600 мм или 1,6 м. Таких соединений при общей длине ленты в 35,6 м и шаге между поперечными прутками в 300 мм будет: 35,6/0,3=119. Итого общая длина поперечной гладкой арматуры составит: 119×1,6=190,4 м.

Количество арматуры для плитного фундамента

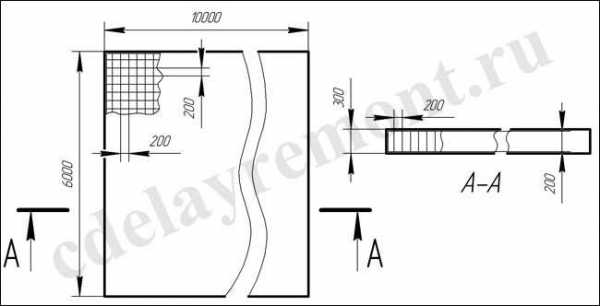

Для нашего дома 10×6 толщину плиты принимаем 300 мм (предварительно проводим расчет нагрузки на фундамент). Арматурный каркас будет состоять из двух поясов с шагом сетки 200 мм. Для одного пояса потребуется 10000/200=50 прутков поперек (шестиметровых) и 6000/200=30 прутков вдоль (десятиметровых). Итого на два пояса потребуется арматуры периодического профиля: (50×6+30×10)×2=1200 м

Если соединять пояса арматурными прутками, то общее количество соединений составит: 50×30=1500 шт. Длина каждого прутка с учетом отступа от края фундамента в 50 мм составит 200 мм. Итого гладкой арматуры потребуется: 1500×200=300000 мм или 300 м.

Количество арматуры для буронабивного свайного основания

В качестве примера приведем основание под тот же дом, только будем использовать буронабивные сваи (расстояние между опорами принимаем 2000 мм) и железобетонную обвязку высотой 400 мм. Нам потребуется 16 свай диаметром 200 мм и высотой 2000 мм. Сколько нужно арматуры для такого фундамента?

На сваи будем использовать 4 прутка длиной 2250 мм: 2000 мм на собственно сваю и 350 мм на запуск для связки с арматурным каркасом ростверка. Итого на одну буронабивную сваю потребуется 4×2350=9400 мм или 9,4 м арматуры периодического профиля. На 16 свай потребуется 150,4 м. Для формирования каркаса сваи будем использовать гладкую арматуру, которой соединим 4 вертикальных прутка в трех местах. Длина одного соединения составит примерно 3,14×200=628 мм, длина трех – 1884 мм или 1,9 м. Общий метраж гладкой арматуры, необходимый для формирования каркаса столбов составит: 1,9×16=30,4 м.

Расчет арматуры для ростверка проводится так же, как и в случае расчета ленточного фундамента. Прутков периодического профиля потребуется столько же, сколько и в вышеописанном случае (по ленточному основанию), т.е. 152,4 м. А вот на формирование каркаса с учетом высоты ленты нужно будет меньше гладкой арматуры: 119 (количество соединений) ×1,2 (сумма длин поперечной арматуры на одно соединение)= 142,8 м

Надеемся, что приведенная информация поможет вам понять процесс расчета и самостоятельно рассчитать необходимое количество арматуры и диаметр прутков применительно к фундаменту вашего дома.

Загрузка…

cdelayremont.ru

Расчет арматуры на фундамент: онлайн-калькулятор и базовые принципы

На стадии проектирования первостепенную роль отводят грамотному расчету арматуры для фундамента. В процессе набора максимальной прочности бетон проявляет высокое сопротивление на сжатие и низкое – на растяжение, арматура предотвращает деформации фундамента и стен в процессе вспучивания грунта.

Способы расчета

Необходимые вычисления можно сделать вручную на основе проекта или в режиме онлайн – с помощью удобного калькулятора.

Онлайн калькулятор

Введите в программу данные, касающиеся типа фундамента, габаритов будущего строения, специфики используемого бетона, толщины основания.

Алгоритм расчета основывается на отраслевых нормативах, в результате выводятся сведения о том, сколько материала по длине и массе следует закупить до начала строительных работ. Учитывается также и метод укладки фундамента – плиточный или ленточный.

Трактовка результатов онлайн-подсчета:

  • Калькулятор учитывает, что от края плиты до арматуры остается обязательный зазор в 5 см.
  • Итоговые вычисления приводятся вместе с 10% запаса – он будет направлен на обустройство нахлестов в случае применения нескольких металлических элементов в одной линии.
  • Конечные цифры транслируются в метрах, при желании их можно пересчитать на отдельные пруты – их длина стандартно отмеряется 11,7 м.

Вручную

Чтобы самостоятельно выполнить расчет арматуры под фундамент, необходимо отталкиваться от марки оптимального в данных условиях материала. Если плитное основание собирается на непучинистом грунте (он достаточно прочен, и здесь ничтожны шансы на горизонтальное смещение здания), можно закупить ребристый пруток диаметром не менее 10 мм класса A-I.

Если обустраивается уклон, а также для пучинистых и слабых грунтов применяются прутья большего диаметра – от 14 мм.

Вертикальные связующие между верхней и нижней сеткой создаются с применением гладких изделий класса A-I, достаточно диаметра в 6 мм.

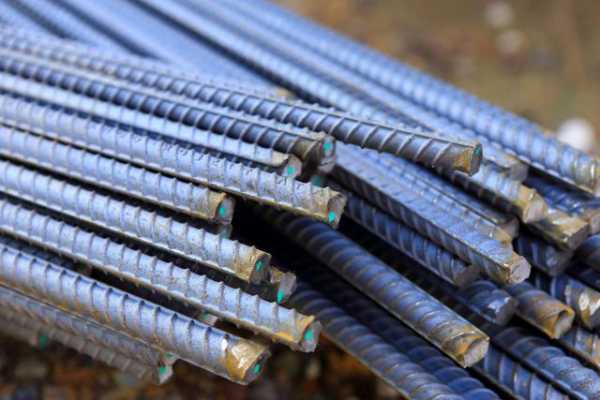

Арматура класса A-I

На итоговые цифры окажет немаловажное влияние и материал, используемый для сборки стен. Деревянные и каркасные конструкции, строения из газобетонных блоков и кирпича создадут разные уровни нагрузки на основание. Согласно общей рекомендации, небольшие, легкие здания могут быть выстроены на фундаменте, армированном прутьями с диаметром в пределах 10-12 мм, под блочные и кирпичные стены закладываются заготовки от 14-16 мм.

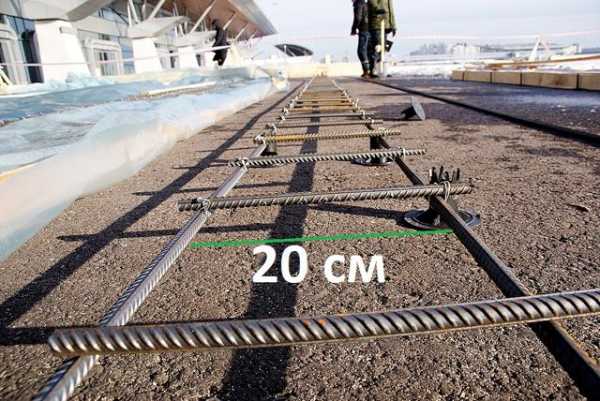

Из прутьев собирается сетка со стандартным шагом в 20 см, их располагают крест-накрест по отношению друг к другу. Каждый метр длины строения должен содержать в себе минимум 5 прутьев арматуры. Элементы соединяются между собой перпендикулярно, для перевязки используется мягкая отожженная проволока. Чтобы было удобнее с ней работать, понадобится вязальный пистолет либо крючок для вязки.

Примеры расчета под конкретные типы основания

В зависимости от того, какая конструкция используется – ленточная или плитная – отличается не только общий объем вводимой арматуры, но и ее характеристики, рабочие свойства.

Для ленточного типа

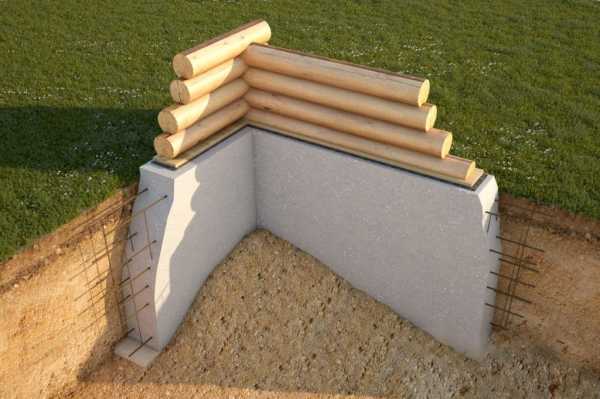

Ленточный фундамент

Здесь базовая нагрузка на разрыв проявляется вдоль ленты, основание испытывает продольное давление. В целях армирования используют прутья с толщиной в пределах 12-16 мм, конкретный выбор соотносится с материалом стен и типом грунта. Продукция меньшего диаметра применяется для сборки связей в обеих рабочих плоскостях, здесь достаточно 6-10 мм. Обустраивается арматурная решетка с зазором между звеньями в рамках 10-15 см, здесь необходимо принимать во внимание высокие нагрузки на разрыв.

Далее в качестве примера для вычислений рассматривается основание для традиционного сруба на пучинистых супесях высотой 100 см и шириной 40 см, габариты – 6х12 м. Порядок вычислений для ленточного фундамента:

  1. Укрепление выполняется в виде двух расположенных параллельно сеток, нижняя нужна для предотвращения деформации строения в случае просадки почвы, тогда как верхняя позволяет сохранять целостность конструкции при пучении грунта.
  2. Если учесть, что номинально сторона ячейки составляет 20-25 см, обустройство фундамента подразумевает внедрение по паре продольных элементом в каждом слое.
  3. Толщина указанных изделий – 12 мм, значит, двухслойное укрепление двух длинных граней фундамента потребует около 96-100 м изделий.
  4. В отношении коротких сторон используется 48 м прутьев.
  5. Поперечные связи обустраиваются с применением материала, толщина которого не превышает 10 мм, он укладывается с шагом 50 см.
  6. Находится периметр основания, здесь он равен 36 м, он делится на шаг укладки в метрах, получается 72 шт. Длина изделий соответствует ширине фундамента, чтобы найти их общее количество, нужно поделить на 0,4, в итоге образуется 28,2 м.
  7. При обустройстве вертикальных связей используется такой же пруток, высота конструкции составляет 1 м. Требуемое количество материала вычисляют, учитывая число пересечений: значит, при длине изделия в 1 м нужно закупить 288 м материала.

То есть для обустройства ленточного фундамента нужно подготовить:

  • 144 м продукции толщиной не менее 12 мм;
  • 316,2 м изделий размером 10 мм.

Чтобы найти количество вязальной проволоки, нужно удвоить число вертикальных соединений: 288·2 = 576. Каждое из них требует 40 см проволоки, значит, расход составит не более 231 м. Чтобы определить массу материала, нужно полученное количество умножить на 6,12 (столько весит 1 м проволоки диаметром 1 мм), то есть нужно купить около полутора килограммов.

Для плитного типа

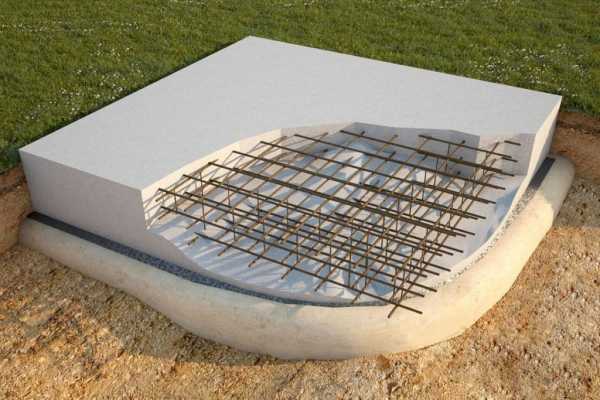

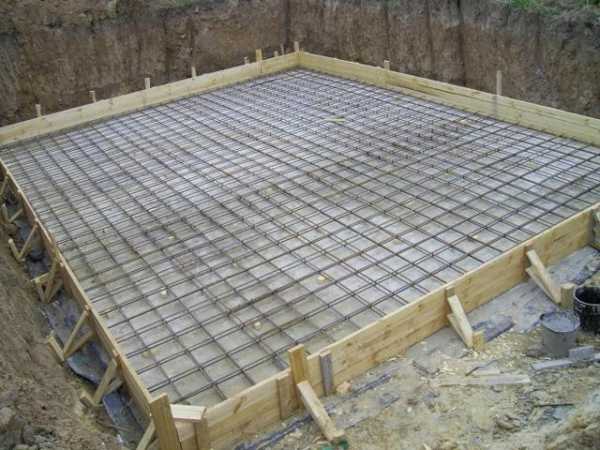

Плитный фундамент

Решение распространено при возведении компактных загородных жилищ, не оснащенных полноценным подвальным помещением. Конструкция выглядит как бетонная монолитная толстая площадка, укрепленная металлическими элементами в обеих перпендикулярных плоскостях. Если толщина фундамента превышает 20 см, армирование выполняется в нижнем и верхнем слоях.

Здание из газобетонных блоков собирается на плитном основании, толщина которого не менее 40 см – это оптимальное значение для среднепучинистых суглинков. В рассчитываемом далее примере габариты дома составляют 9х6 м.

Очередность вычислений:

  1. Так как фундамент имеет значительную толщину, в него встраивают 2 арматурные сетки, объединенные вертикальными связками. Горизонтальные элементы основания, заглубляемого в среднепучинистый грунт, собирают из компонентов диаметром 16 мм, для создания вертикальной части используют 6-миллиметровый гладкий прут.
  2. Количество изделий для продольного укрепления рассчитывают путем деления большей грани фундамента на шаг сетки, то есть в этом случае понадобится 45 продольных прутьев в 6 м, в целом нужно закупить 270 м.
  3. Подобным способом находят количество прута, с помощью которого будут обеспечены поперечные связи: 6/0,2 = 30 штук или 30·9 = 270 м.
  4. В итоге на обе арматурные сетки уйдет (270+270)·2 = 1080 м материала.
  5. Длина вертикальных связей определяется высотой фундамента. Для нахождения их количества подсчитывают пересечения поперечных и продольных компонентов: 45·30 = 1350 шт. с суммарной длиной 1350·0,4 = 540 м.

В итоге для сборки плитного фундамента нужно закупить:

  • 1080 м материала диаметром 16 мм, класс изделий – A-III;
  • 540 м прутьев диаметром 6 мм класса A-I.

Расход вязальной проволоки полностью определяется тем, какая техника соединения используется. Если вязание осуществляется крючком, разовое соединение потребует около 40 см проволоки. Каждый слой содержит 1350 стыков, во всей конструкции 2700 таких точек. Получается, общий расход достигает 1080 м. Погонный метр обожженной обвязки со стандартным для этой цели диаметром 1 мм весит 6,12 г, следовательно, на всю плиту понадобится чуть более 6,5 кг материала.

sladkiyson.net

Как рассчитать количество арматуры, расчет арматуры


 Расчет количества арматуры для фундамента производится на основании типа фундамента и его формы. Тип и размеры фундамента определяются с учетом расчетных нагрузок и несущей способности грунта. Ранее мы в качестве примера рассчитали нагрузки на фундамент (статья «Как рассчитать нагрузку на фундамент и грунт») для дома размером 6 м на 10 м с двумя внутренними стенами. В настоящей статье произведем расчет количества арматуры и вязальной проволоки для того же дома.

Расчет количества арматуры для армирования плитного фундамента

Исходя из данного типа фундамента нам понадобится арматура с ребристой поверхностью (арматура класса А3) диаметром от 10 мм. Чем больше будет диаметр арматуры, тем крепче фундамент.

Выбор толщины прутка зависит от веса дома и типа грунта. Если несущая способность грунта достаточно высокая, т.е. грунт плотный и непучинистый, то фундамент будет деформироваться меньше и плита может быть менее устойчивой. Чем больше вес дома, тем большая нагрузка приходится на фундамент, тем устойчивее он должен быть. При строительстве легкого деревянного, каркасного, щитового дома на грунте с хорошей несущей способностью. Можно использовать арматуру диаметром 10 мм. И, наоборот, для плитного фундамента  тяжелого дома на слабом грунте потребуется арматура диаметром 14 мм – 16 мм.

Как правило, арматурный каркас делают с шагом сетки 20 см. Для дома размером 6 м х 10 м необходимо уложить:                                              (6/0,2+1) + (10/0,2+1)= 31 (прутки по 6 м) + 51 (прутки по 10 м) = 82 прутка.  В плитном фундаменте 2 пояса армирования – верхний и нижний, следовательно, количество прутков удваиваем. Получается:

82 *2 = 164 прутка, в т.ч. 62 прутка по 6м и 102 прутка по 10 м. Итого 62*6+102*10= 1392 м арматуры.

Верхняя сетка должна быть соединена с нижней, соединения выполняются в каждом пересечении продольных прутков арматуры с поперечными. Количество соединений составит: 31*51 = 1581 шт. При толщине плиты 20 см и расстоянии каркаса до поверхности плиты 5 см, для соединения потребуются прутки длиной 20-5-5=10 см или 0,1 м, общая дина прутков для соединения – 1581*0,1 = 158,1 м.

Общее количество арматуры на плитный фундамент составляет: 1392 + 158,1 = 1550,1 м.
Расчет количества вязальной проволоки: в каждом месте пересечения прутков у нас будет две вязки арматуры – соединение продольного прутка с поперечным и их последующая вязка с вертикальным прутком. Количество соединений в верхнем поясе 31*51=1581 шт., в нижнем поясе столько же. Итого соединений 1581*2=3162 шт.

Для каждой вязки арматуры потребуется вязальная проволока сложенная вдвое длиной 15 см или 30 см чистой длины.

Общее количество вязальной проволоки равно количество соединений умноженное на количество вязок в каждом соединении умноженное на длину проволоки на одну вязку: 3162*2*0,3=1897,2

Армирование ленточного фундамента

Расчет количества арматуры для армирования ленточного фундамента

Ленточный фундамент подвержен изгибу в гораздо меньшей степени, чем плитный фундамент, поэтому для армирования ленточного фундамента используют арматуру меньшего диаметра. При строительстве малоэтажного дома чаще используется арматура диаметром 10 мм – 12 мм, реже — 14 мм.

Независимо от высоты ленточного фундамента при его армировании используют два пояса: продольные прутки арматуры укладываются на расстоянии 5 см от поверхности ленточного фундамента в верхней и нижней его части. Продольные прутки принимают на себя нагрузку на фундамент, поэтому используется ребристая арматура (арматура класса А3).

Поперечные и вертикальные прутка армирующего каркаса ленточного фундамента  не несут такой нагрузки и могут быть выполнены из гладкой арматуры (арматура класса А1).

При ширине ленточного фундамента 40 см будет достаточно четырех продольных прутков – двух сверху и двух снизу. При большей ширине фундамента, или при строительстве фундамента на подвижном грунта, равно как и строительстве тяжелого дома необходимо использовать при армировании большее количество продольных прутков в каждом поясе (3 или 4).

Длина ленточного фундамента под домом 6 м на 10 м с двумя внутренними стенами составит 6+10+6+10+6+10=48 м

При ширине фундамента 60 см и армировании в 6 продольных ребристых прутков их длина составит 48*6= 288 м.

Поперечные и вертикальные прутки можно установить с шагом 0,5 м. При ширине фундамента 60 см, высоте 190 см и отступах прутков каркаса по 5 см от поверхности фундамента длина гладкой арматуры диаметром 6 мм на каждое соединение составит (60-5-5)*2 +(190-5-5)*3 = 640 см или 6,4 м, всего соединений будет 48/0,5+1= 97 шт., на них потребуется 97*6,4=620,8 м арматуры.

Каждое такое соединение имеет 6 пересечений для вязки арматуры и потребует 12 кусков вязальной проволоки. Длина проволоки на одну связку равна 30 см, общий расход вязальной проволоки на каркас для ленточного фундамента составит 0,3 м х 12 х 97 = 349,2 м.



Расчет количества арматуры для столбчатого фундамента


При армировании столбиков фундамента достаточно использовать арматуру диаметром 10 мм – 12 мм. Вертикальные прутки выполняются из ребристой арматуры (арматура класса А3). Горизонтальные прутки используются только для связи вертикальных прутков в единый каркас, выполняются из гладкой арматуры небольшого диаметра (достаточно 6 мм). В большинстве случаев армирующий каркас столбика состоит из 2-6 прутков длиной равной высоте столба, прутки равномерно распределяются внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40см -50см.

Для армирования столбика диаметром 40 см длиной 2 метра можно ограничиться четырьмя прутками из арматуры диаметра 12 мм, расположенными на расстоянии 20 см друг от друга, перевязанными  гладкой арматурой диаметром 6 мм в четырех местах.

Расход ребристой арматуры на вертикальные прутки 2 м*4=8 м, расход гладкой арматуры 0,2*4*4=3,2 м.

Таким образом, для 48 столбиков понадобится ребристой арматуры 8 м*48=384 м, гладкой 3,2 м*48=153,6 м

Каждый из четырех горизонтальных прутков в столбике крепится к четырем вертикальным. Для их вязки необходимо 0,3 м*4*4 = 4,8 м вязальной проволоки. Для всего фундамента из 48 столбов потребуется 4,8 м*48 = 230,4 м проволоки.



Расчет стоимости арматуры для фундамента

Произведя расчет количества арматуры в погонных метрах, мы можем рассчитать её вес и узнать стоимость. Для этого нам понадобится таблица зависимости веса одного погонного метра арматуры от её диаметра. Формула для расчетов: (количество арматуры в погонных метрах)*(вес одного погонного метра арматуры для соответствующего диаметра)*(стоимость одной тонны арматуры)/1000.

podomostroim.ru

Расчет арматуры для фундамента: как правильно делать

От прочности и эксплуатационных характеристик фундамента зависит продолжительность службы сооружений и их устойчивость в сложных погодных условиях. Но на его прочностные показатели влияет не только марка бетона, но и правильное армирование. Дальше пойдет речь о том, как сделать расчет арматуры для фундамента.

[contents]

Для чего нужно армирование

Размещение в бетонном основании стальных прутьев позволяет:

  • Увеличить прочность бетона на сжатие.
  • Уменьшить растяжение.
  • Сохранить бетонную конструкцию при вспучивании грунта. Оно может привести, в случае отсутствия армирования, к нарушению изначального вида строения или к его разрушению.

Все расчеты проводятся, отталкиваясь от вида фундамента и регламентируются требованиями СНиП.

Плиточный фундамент

Перед тем, как проводить расчеты, нужно узнать метод армирования при изготовлении плит для фундамента.

Сама плита представляет собой сетку из прутьев, залитых бетоном. Если толщина плиты больше 20 см – такие сетки устанавливаются сверху и снизу.

Шаг между прутьями в сетке, вне зависимости от их диаметра, составляет 20 см, кроме случаев, когда нужно укрепить конструкцию или требования к зданию небольшие, и шаг можно взять больше.

Как рассчитать

Арматура под фундамент плитного типа рассчитывается следующим образом:

  1. Для начала нужно узнать количество прутьев продольной арматуры. Для этого разделяется значение большей стороны фундамента на шаг прутьев (перед вычислением, нужно перевести 20 см в метры). Теперь полученное значение умножается на длину поперечной арматуры и получается общая длинна поперечных прутьев.
  2. Таким же образом определяется количество арматурных элементов для поперечной связки.
  3. Общее количество арматуры = (кол-во продольных прутьев + кол-во поперечных прутьев) х кол-во арматурных сеток (уровней).
  4. Количество вертикальных элементов = количество продольных прутьев х количество вертикальных. Полученное значение умножается на высоту основания (в метрах) и получают длину.

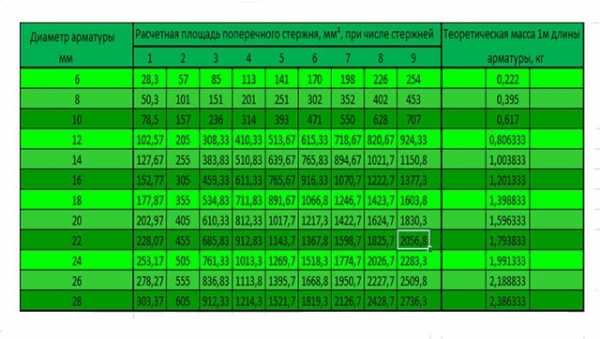

  5. Узнают вес арматуры, использовав таблицу ниже.

Представим, что строим дом 8 х 5 м и используем основание толщиной в 30 см (имеет 2 уровня сеток, как все плиты больше 20 см). Шаг стандартный: 20 см. Диаметр основных прутьев: 0.16, вертикальных: 6.

Считаем:

  1. Кол-во продольных прутьев = 8 / 0.2 = 40. Их длина = 40 х 5 = 200 м.
  2. Кол-во поперечных прутьев = 5 / 0.2 = 25. Их длина = 25 х 8 = 200 м.
  3. Общее кол-во горизонтальных элементов = (200 + 200) х 2 = 800 м.
  4. Кол-во вертикальных элементов = 40 х 25 = 1000. Их длина = 1000 х 0.3 = 300 м.
  5. Вес арматуры горизонтальной (основной) = 800 х 1.58 = 1264 кг. Вертикальной = 300 х 0.222 = 66.6 кг.

Расчет арматуры для ленточного фундамента

Основная особенность – разрывная нагрузка направлена продольно (вдоль). Поэтому необходимо:

  • Выбрать основную (продольную) арматуру 12-16 мм. Диаметр зависит от массы стен и особенностей грунта.
  • При необходимости сэкономить, выбирается прут 6-10 мм для вертикальной и поперечной связки.
  • Шаг решетки 10-20 см (в зависимости от усилия на разрыв).

Как рассчитать

Точный расчет количества арматуры для фундамента проводится по аналогичному принципу расчета для плиточного основания.

Получив значение общей длинны, нужно узнать вес арматуры. По ее диаметру из таблицы берете вес одного метра и умножаете на общею длину (добавьте к этому значению 10%, чтобы был запас).

Представим, что строим деревянный дом. Нам нужно провести расчет арматуры для ленточного фундамента высотой 1 метр. Его ширина: 40 см. Размеры объекта: 5 х 11. Шаг сетки: 20 см (между основными прутьями) и 50 см (для соединений). Будет 2 пояса армирования с 2 основными прутьями в каждом. Диаметр основного прутка: 12 мм, для соединений: 10 мм.

Считаем:

  1. Длина прутьев длинных сторон = 2 х 11 х 2 х 2 = 88 м.
  2. Длина коротких = 2 х 5 х 2 х 2 = 40 м.
  3. Вычисляем общую длину арматуры в 1 уровне: (5 + 11) х 2 = 32 м. Поделив 32 на 0.5 (шаг соединений), получаем кол-во поперечных прутков: 64. Длинна = 64 х 0.4 (ширина основания) = 25.6 м.
  4. Кол-во прутков вертикальных соединений = 64 х 4 = 256. При высоте 1 м, их длина = 256 м.
  5. Арматура для ленточного фундамента будет иметь вес: 256 х 0.888 = 227.32 кг. Для соединений: 25.6 х 0.617 = 15.8 кг.

Что учесть при расчете

Основные моменты:

  • Размещая металлические элементы от краев бетонного основания нужно отступить 5-6 см – это продлит срок их службы, защитив от разрушительных воздействий.
  • На ленточный фундамент сила растяжения максимально действует на верхнюю часть, поэтому сверху особо заглублять пруты не стоит.
  • Армированные элементы с ребристой поверхностью обеспечивают максимальное сцепление с бетонной смесью.
  • Соединительные перемычки могут быть от 6 мм – на них воздействует меньшая нагрузка, чем на основные. Они должны размещаться на расстоянии около 15-30 мм.

Какую арматуру выбрать

Для чего нужна арматура, исходя из приведенной выше информации, уже должно быть понятно. Теперь рассмотрим ее выбор.

Несколько важных моментов:

  • Если используется бетон тяжелой марки – не рекомендуется применять элементы армирования с объемом более 40 мм.
  • Продольные элементы нужно выбирать с сечением в 12 мм для случаев, когда длинна стены больше 300 см.
  • Для изгибающегося вязанного каркаса, диметр поперечных стержней должен быть не меньше 6 мм.
  • При длине стены менее 3 метров, достаточно армированных элементов с сечением в 10 мм.
  • При выборе кол-ва основных прутьев для балок и ребер, ширина которых составляет больше 15 см, меньше 2 использовать не стоит.

Пользуясь приведенными расчетами и примерами, можно правильно совершить расчет количества необходимых материалов для укрепления фундамента. Проводя нужные расчеты, не пытайтесь сэкономить, выбирая прутья меньшего диаметра – это может привести к плачевным последствиям, вызванным разрушением фундамента от сильных нагрузок. Если есть такая возможность – обратитесь к специалистам, которые приведут самые точные и правильные расчеты, учитывая особенности грунта, материала для возведения стен, климатических условий, особенности конструкции сооружения и т. д.

banivl.ru

Расчёт арматуры для фундамента: таблица, схемы (видео)

Бетонный фундамент для дома в обязательном порядке армируется. Расчет арматуры для фундамента выполняется согласно СНиП. При самостоятельном строительстве дома это один из важнейших этапов работ. Точное определение типа и количества армирующих элементов позволит создать фундамент, хорошо переносящий деформационные нагрузки. Если бетон в основании принимает на себя сжимающие нагрузки, то металлические элементы противостоят растяжению. Вторым существенным моментом определения необходимого количества арматуры является расчет себестоимости проекта.

Расчет ленточного фундамента.

Расчет для ленточного основания

В соответствии с требованиями строительных нормативов содержание армирующих элементов в ленточном основании должно составлять 0,001% от площади его сечения. Расчетную площадь сечения профиля и теоретическую массу 1 п.м можно взять из таблицы (изображение 1).

Информацию о том, какой прут нужно использовать, можно найти в пособии по проектированию. Так, при длине стороны более 3 м разрешается укладывать продольную арматуру диаметром от 12 мм. Для уравновешивания сопротивления нагрузке создают два пояса армирования.

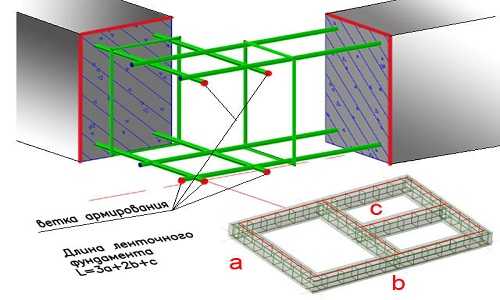

Армирование угла и примыкания ленточного фундамента.

Для поперечного армирования существуют следующие ограничения: для каркаса высотой до 0,8 м используется стержень от 6 мм, для каркаса высотой свыше 0,8м — более 8 мм. При этом его диаметр должен быть не менее ¼ от диаметра продольных прутьев.

Рассмотрим, как рассчитать арматуру для ленточного основания, на примере здания 10х6 м с одной внутренней несущей стеной, глубина закладки 0,6 м, ширина — 0,4 м. Исходя из этих данных, получаем:

  • протяженность ленты — 10х2+(6-2х0,4)х3 = 35,6 м;
  • площадь сечения — 60х40 = 2400 кв. см.

Таким образом, суммарная площадь сечения арматурного пояса должна быть не менее 2400х0,001= 2,4 кв. см. Данной площади соответствуют два прута сечением 14, 3 — сечением 12 или 4 — сечением 10 мм. Учитывая то, что протяженность стены более 3 м, оптимальным будет использование стержня диаметром 12 мм. Для равномерного распределения нагрузки его укладывают в 2 пояса по 2 прута.

Суммарная длина по продольному направлению при укладке 4 прутьев с учетом запусков (10 м) будет:

35,6х4+10 = 152,4 м.

Теперь произведем вычисление для поперечной сетки. Высота каркаса с учетом отступа от краев 50 мм получится:

600-2х50 = 500.

Виды арматуры.

Так как высота каркаса меньше 0,8 м, можно использовать профиль диаметром 6 мм. Проверим, соответствует ли он второму условию:

12/4=3<6, требование выполняется.

Размер одного горизонтального стержня в миллиметрах с учетом двух отступов от краев будет:

400-2х50 = 300,

а размер вертикального:

600-2х50 = 500.

На одну связку понадобятся по 2 горизонтальных и вертикальных прута общей длиной:

2х300+2х500 = 1600 мм = 1,6 м.

Таких связок при расстоянии между ними 30 см и общей длине фундамента 35,6 м будет:

35,6/0,3 = 119.

Вычисляем общую протяженность поперечной сетки:

199х1,6 = 190,4 м.

Вернуться к оглавлению

Расчет для свайного основания

Схема армированного свайного фундамента.

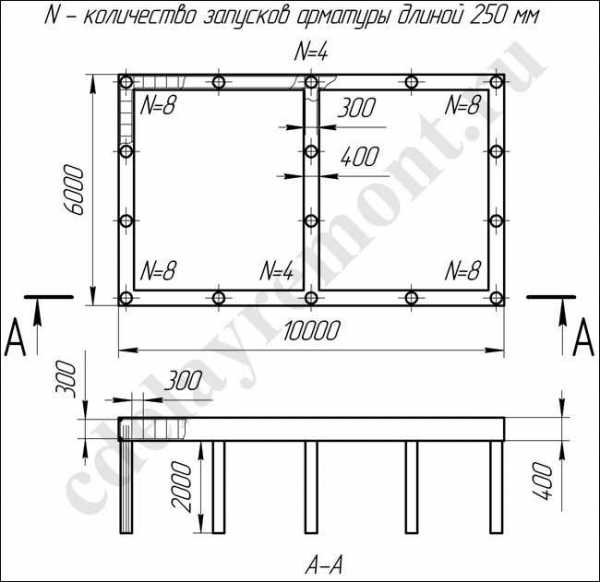

Произведем расчет количества арматуры для фундамента из свай для аналогичного дома. При расстоянии между опорами 2 м для фундамента потребуется 16 свай длиной 2 м и диаметром 20 см. Сколько потребуется прута?

На каждую сваю уйдет 4 прута, каждый из которых имеет длину, равную длине сваи плюс 350 мм запуска для связки с остовом ростверка. Итого:

4х(2+0,350) = 9,4 м.

Таких свай у нас 16, поэтому общая длина периодического профиля будет равна:

16х9,4 = 150,4 м.

Для связки вертикального профиля, формирующего каркас столба, используем гладкие прутья сечением 6 мм. Соединение производим на трех уровнях. Размер одного прутка будет равен:

3,14х200 = 628 мм.

На одну сваю нужно 3 обвязки:

3х628 = 1884 мм (с округлением 1,9 м).

Общая длина связующих элементов на 16 точек:

16х1,9 = 30,4 м.

Схема монтажа фундамента.

Подсчет продольной арматуры для ростверка аналогичен подсчету для ленточного фундамента. Всего нужно 152,4 м. А вот поперечного стержня с учетом высоты ростверка 400 мм потребуется несколько меньше. Суммарная длина четырех профилей для одной связки будет составлять:

4х(400-2х50) = 1200 мм = 1,2 м.

На 119 соединений необходимо:

119х1,2 = 142,8 м.

Для свай, диаметр поперечного сечения которых меньше 200, можно брать 3 прута. При увеличении этого размера количество необходимой арматуры возрастает.

Вернуться к оглавлению

Расчет для монолитного основания

Монолитная железобетонная плита укладывается под всей площадью строения.

Среди всех видов фундаментов плитный наиболее материально затратный, это касается как бетона, так и арматуры.

Укладка монолитного основания оправдана на мягких и подвижных грунтах.

Схема армирования монолитной фундаментной плиты.

Оно обеспечивает максимальную устойчивость и лучше всего противостоит силам пучения. При любых подвижках грунта опускается или поднимается вся плита, предотвращая перекосы и растрескивание стен. Из-за этого монолитное основание получило название плавающего.

Произведем расчет арматуры для плитного фундамента под здание 10х6 м. Толщина плиты определяется расчетом нагрузки, приходящейся на основание. В нашем примере она будет составлять 30 см. Армирование выполняется двумя поясами с шагом сетки 20 см. Нетрудно подсчитать, что на каждый пояс понадобится:

1000/200 = 50 поперечных прутьев длиной 6 м,

6000/200 = 30 продольных прутьев длиной 8 м.

Суммарная длина на 2 пояса составит:

(50х6+30х8)х2 = 1200 м.

Соединение поясов производится арматурой гладкого профиля. Всего насчитываем:

50 х 30 = 1500 узлов.

С учетом отступов от краев плиты по 5 см длина связующего прута равняется 0,2 м. Таким образом, гладкого профиля надо:

1500х0,2 = 300 м.

Помимо этого, необходимо будет позаботиться о приобретении проволоки для связки. Необходимое количество определяется из расчета 30 см на один узел. В нашем случае:

3000х0,3 = 900 м.

Обвязка производится кусочками проволоки, сложенными вдвое.

tolkobeton.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
