какое ее количество нужно, как вычислить параметры опалубки и сечения
Ленточный фундамент занимает основное место среди всех опорных конструкций для зданий и сооружений.
Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.
Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.
Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работа бетона и металлической арматуры.
Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.
Как работает арматура в ленточном фундаменте
Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.
Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.
При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.
Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.
Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.
Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.
Вертикальные стержни выполняют две функции:
- Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
- Частичная компенсация скручивающих усилий.
Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.
В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.
Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).
Ведомость расхода
| ø12 | ø8 | ø6 | |
| Общая длина | 95,23 м | 153,42 м | 98,6 м |
| Масса 1 метра по сортаменту | 0,888 кг | 0,395 кг | 0,222 кг |
| Общая масса | 84,6 кг | 60,6 кг | 21,9 кг |
| Количество прутков по 11,7 м | 9 | 14 | 9 |
Внимательный расчет материала для строительства, позволит сэкономить время и деньги.
Инструкция по работе с калькулятором
В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям.
Расчет арматуры с их помощью занимает буквально пару минут.
Например, на сайте необходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».
Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.
В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — опалубки, количества бетона и т.д.
Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.
Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно.
ВАЖНО!
Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации. Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.
Ведомость расхода
Для покупки и транспортировки необходимо свести все значения в одну таблицу.
| ø14 | ø8 | ø6 | |
| Длина | 216,7 м | 388 м | 207,5 м |
| Масса 1 метра по сортаменту | 1,21 кг | 0,395 кг | 0,222 кг |
| Общая масса | 262,2 кг | 153,26 кг | 46,07 кг |
| Количество прутов по 11,7 м | 19 | 34 | 18 |
Чтобы получить количество нужных прутов надо общую длину требуемой арматуры разделить на 11,7 метров (стандартная длина прутка).
Порядок расчета
Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно.
Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.
Учитывая, что глубина погружения рабочей арматуры не должна превышать 2-5 см, получаем:
- Для лент толщиной менее 50 см — 2 рабочих стержня.
- Для лент шире 50 см — 3 стержня.
В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.
Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.
Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).
Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.
Диаметр вертикальной арматуры выбирается исходя из высоты ленты:
- При высоте до 60 см — 6 мм.
- От 60 до 80 см — 8 мм.
Диаметр поперечных стержней обычно принимается равным 6 мм.
Для подсчета количества рабочих стержней надо умножить их число в решетке на общую длину ленты, после чего полученное значение делится на длину рабочего прутка (обычно 6 м, но это значение лучше узнать у продавцов точно).
Вертикальную арматуру рассчитывают путем умножения количества хомутов на длину единицы.
Количество получают делением общей длины ленты на шаг хомутов (обычно 50-70 см).
Ширина подошвы
Полученные в предыдущей главе числа вы складываете и полагая, что прочность грунта будет составлять 29 т на кв. м. производите вычисления.
| Стены | Общий вес т/м (Длина+ ширина фундаментальной базы) | Ширина (Общий вес делим на прочность грунта) |
| a | 8,980+0,92=9,1 | 9,1: 29=0,31 |
| b | 11,600+1,860=13,46 | 13,46: 29=0,39 |
| c | 8,1+0,925=9,1 | 9,1: 29=0,32 |
| A | 8,666=8,66 | 8,66: 29=0,32 |
| B | 8,666=8,66 | 8,66: 29=0,32 |
Пример вычисления необходимых параметров
Рассмотрим расчет арматуры для ленточного фундамента на примере.
Допустим, что высота ленты составляет 100 см, а ширина — 40 см (распространенный вариант мелкозаглубленного фундамента).
Тогда площадь сечения составит:
40 • 100 = 4000 см2.
Определяем общую площадь сечения арматуры (минимальную):
4000 : 1000 = 4 см2.
Поскольку ширина ленты составляет 40 см, то в одной решетке нужно разместить 2 стержня, а общее количество составляет 4 шт.
Тогда минимальная площадь сечения одного прутка составит 1 см2. По таблицам СНиП (или из иных источников) находим наиболее близкое значение. В данном случае можно использовать арматурные стержни толщиной 12 мм.
Определяем количество продольных стержней. Допустим, общая длина ленты составляет 30 м (лента 6 : 6 м с одной перемычкой 6 м).
Тогда количество рабочих стержней при длине 6 м составит:
(30 : 6) • 4 = 20 шт.
Определяем количество вертикальных стержней. Допустим, шаг хомутов составляет 50 см.
Тогда при длине ленты 30 м понадобится:
30 : 0,5 = 60 шт.
Определяем длину одного хомута.
Для этого от ширины и высоты сечения отнимаем по 10 см и складываем результаты:
(40 — 10) + (100 — 10) = 120 см. Длина одного хомута равна 120 • 2 = 140 см = 2,4 м.
Общая длина вертикальной арматуры:
2,4 • 60 = 144 м. Количество стержней при длине 6 м составит 144 : 6 = 24 шт.
ОБРАТИТЕ ВНИМАНИЕ!
Полученные значения следует увеличивать на 10-15%, чтобы иметь запас на случай ошибок или непредвиденных расходов материала.
Назначение армирования
Арматура оказывает сопротивление нагрузкам на фундамент со стороны грунта и самого здания
Ленточные фундаменты представляют собой монолитную фундаментную конструкцию из железобетона. Изготавливают основание непосредственно на месте постройки.
Железобетон — бетон, внутри которого расположен металлический каркас из арматуры. Металл позволяет выдержать поперечные нагрузки, которые создают:
- снизу-вверх — процессы пучения грунта;
- сверху вниз масса постройки.
Чистый бетон поперечным нагрузкам сопротивляется плохо. Сталь, заложенная внутрь конструкции, способна сделать фундамент в десятки раз прочнее.
Под нагрузкой каждый метр бетона может растягивается на 2–4 мм, тогда как сталь от 4 до 25 мм. Бетон же во много раз лучше переносит сжатие.
Алгоритм работы при давлении сверху:
- Нагрузка давит на поверхность фундамента, который начинает прогибаться.
- Верхний слой бетона противостоит сжатию, верхний ряд арматуры при этом бездействует.
- Нижняя часть фундамента пытается удлиниться.
- Нагрузкам на растяжение сопротивляется нижний ряд стержней.
При давлении от грунта снизу железобетон «работает» в обратную сторону — нижний слой бетона противодействует сжатию, а верхний ряд арматуры не даёт разрушиться от растяжения.
Виды и размеры
Существует две основные разновидности арматуры:
- Металлическая.
- Композитная.
Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.
Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.
Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки.
Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.
Композитная арматура состоит из разных элементов:
- Стекло.
- Углерод.
- Базальт.
- Арамид.
- Полимерные добавки.
Наиболее широко применяется стеклопластиковая арматура.
Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.
Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.
Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.
Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.
ВАЖНО!
Среди строителей отношение к композитной арматуре сложное. Не отрицая положительных качеств, они не слишком доверяют малоизученным строительным материалам, не прошедшим полный цикл эксплуатации. Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств. Все эти факторы ограничивают применение композитных стержней.

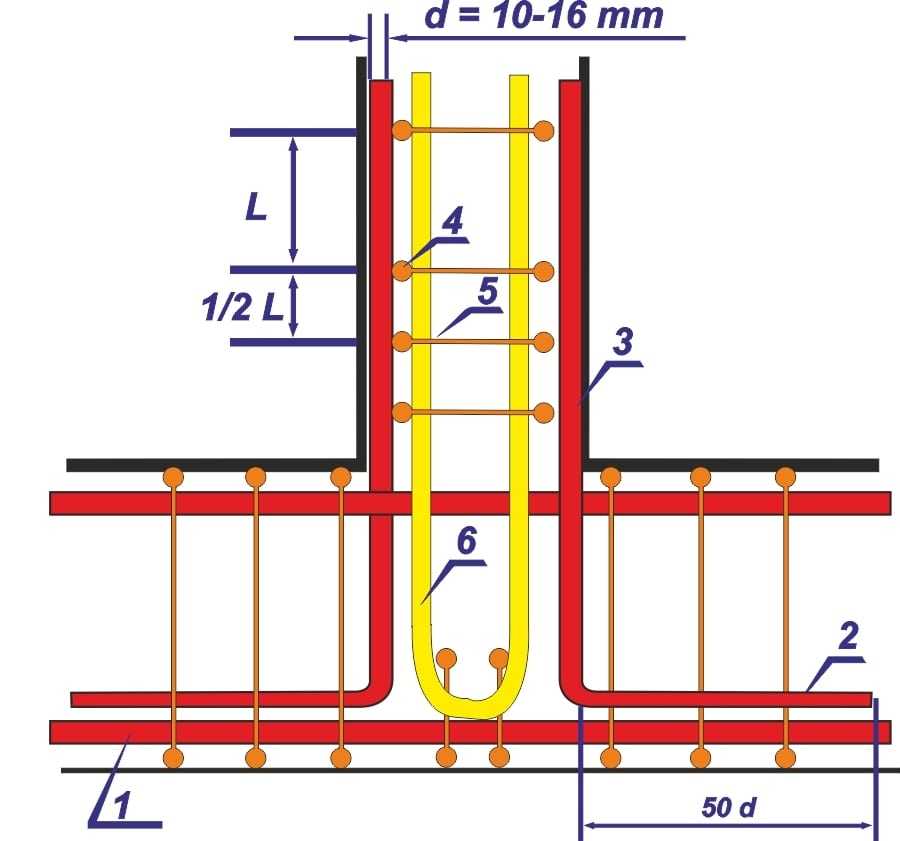

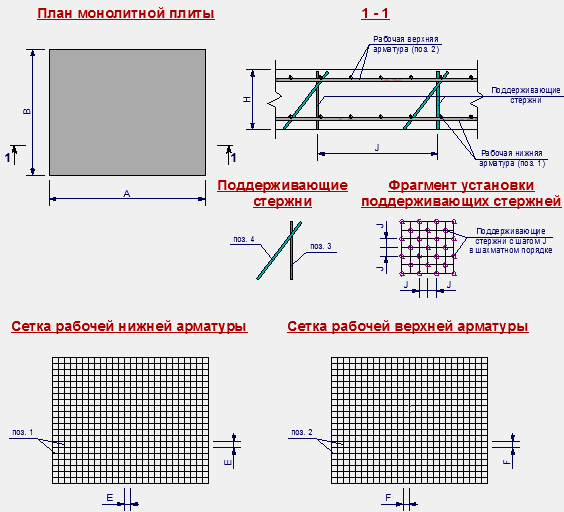

Схема закладки
Точно рассчитать арматуру на фундамент позволяет раздел 8.3. Свода Правил.
Защитный слой В железобетонных фундаментах для стальных деталей предусматривают защитный слой, который обеспечивает:
совместную работу всех частей; защиту стержней от агрессивного влияния окружающей среды (влага), химвеществ; огнестойкость. В грунте толщина слоя (расстояние от стержней до любого внешнего края бетона) выбирается не меньше 40 мм. На открытом воздухе расстояние уменьшают до 30 мм.
Как сделать правильный выбор
Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.
Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.
Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°.
Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.
Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.
Ассортимент металлопродукции
Классы арматурной стали
Для железобетонных конструкций используют арматуру:
- горячекатаную, гладкую или с периодическим профилем (кольцевым или серповидным) диаметром от 6 до 40 мм;
- термически и механически упроченную с периодическим профилем, 6–40 мм;
- холоднодеформированную периодического сечения (3–12 мм).
Рекомендовано использовать гладкую арматуру классом не ниже А-240 (А-I). Для ребристой (периодического профиля) выбирают класс А-300 и выше.
В местности, где температура опускается ниже 30°С, класс А-300 использовать запрещено.
Предпочтительно использовать изделия с периодическим профилем – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.
В последнее время в продаже появилась композитная арматура. Производитель рекомендует её использовать взамен стальных изделий.
СП 295.1325800.2017 не разрешает использование композитных изделий для фундаментов.
Чем соединять
При укладке армирующих поясов продольные и поперечные составляющие необходимо каким-то образом соединять. Это делают двумя способами: сваркой и вязкой с помощью проволоки.
Сварка — быстрый способ, но не самый лучший. Дело в том, что местах, которые подверглись воздействию высоких температур, сталь более подвержена коррозии.
Это в условиях укладки в бетон — очень плохое качество.
Соединять арматуру можно при помощи сварки или проволокой
Если и еще один минус сварного соединения арматуры — во время заливки или трамбовки раствора есть довольно реальные шансы нарушить соединение. Оно обычно носит точечный характер и обломать его можно.
Соединенные сваркой элементы каркаса имеют большую прочность, но такое основание лишено возможности реагировать на подвижки грунта. А это ведет к образованию напряжений в бетоне и появлению трещин. Потому делаем вывод: на пучнистых и сыпучих грунтах лучше использовать вязку.
Вязка арматуры при помощи проволоки проводится вручную. Есть некоторые приспособления, облегчения процесса — крючки, клеши, пистолеты. Но все равно процесс занимает приличное количество времени.
Подробнее о том, как вязать арматуру для фундамента, читайте тут.
Расчет ленточного фундамента
Входные параметры |
||
Основной фундамент |
||
| Периметр | м. п. |
|
| Ширина | м.п. | |
| Глубина под землей | м.п. | |
| Высота над землей | м.п. | |
Арматура для основного фундамента | ||
| Количество рядов арматуры | 2345678910 | рядов |
| Количество арматуры в одном ряду | 3456 | м.п. |
| Диаметр арматуры для рядов | 101214161820 | мм |
| Вертикальные перемычки через каждые | 5060708090100 | шт. |
| Диаметр арматуры для перемычек | 101214161820 | мм |
Внутренний фундамент для перестенков |
||
| Общая длина перестенков | м.п. | |
| Ширина | м.п. | |
| Глубина под землей | м | |
| Высота над землей | м.п. | |
Арматура для внутреннего фундамента |
||
| Количество рядов арматуры | 2345 | шт. |
| Количество арматуры в одном ряду | 345 | м.п. |
| Диаметр арматуры для рядов | 10121416 | мм |
| Вертикальные перемычки через каждые | 5060708090100 | см. |
| Диаметр арматуры для перемычек | 10121416 | мм |
| Марка бетона для заливки фундамента | М-200М-250М-300М-400М-450 | |
Если данный калькулятор был для Вас полезным, пожалуйста нажмите на одну или несколько
социальных кнопочек.
Благодарим за Ваш большой вклад в поддержку нашего проекта. Желаем Вам крепкого здоровья, счастья, успехов в профессиональной деятельности и дальнейшего процветания Вашего бизнеса. Огромное спасибо!!!
Больше интересного
Свойства строительных растворов на основе цемента
Почему растворы одной и той же консистенции и даже казалось бы из одного и того же материала могут быть “жесткими” или очень даже пластичными то есть “мягкими”.
Проектирование фундамента дома – пожалуй, наиболее ответственный процесс на этапе подготовки к возведению дома. Ведь в случае неправильной укладки фундамент деформируется, и это непременно скажется на всей постройке. Последствия могут быть самыми разнообразными: от неравномерной «усадки» до преждевременного появления трещин и разрушения здания. Исправление последствий – сложная и дорогая процедура, поэтому эксперты рекомендуют подойти к расчетам со всей серьезностью.
Если Вы решили сооружать фундамент своими силами, но не хотите отягощать себя сложными подсчетами и формулами, воспользуйтесь онлайн-калькулятором.
Он поможет быстро определить его общие размеры, опалубку, количество и диаметр арматуры. Чтобы пользователь не понес лишних затрат на закупки лишних стройматериалов, калькулятор позволяет подсчитать оптимальное количество материалов: цемента, песка, воды и др.
Как пользоваться калькулятором
Составление расчетов проходит в несколько этапов. Все, что нужно сделать – внести данные, которые запрашивает сайт. К ним относится:
- периметр, ширина, углубленность и высота фундамента;
- количество рядов арматуры, ее диаметр и число вертикальных перемычек;
- длину, ширину, углубленность и высоту фундамента для внутренних перестенков;
- метраж арматуры для внутреннего фундамента;
- предпочтительная марка бетона для заливки.
После этого остается нажать кнопку «Рассчитать» – и Вы получите всю необходимую информацию для проектирования и закупок. Будет вычислено ориентировочное количество песка, цемента, щебня и других необходимых материалов.
На экран будет выведена вся подробная информация от общего объема основания до метража арматуры и строительного бруса для опалубки.
Процесс подсчета онлайн-калькулятором
Предположим, что уже просчитаны все нагрузки для основания, учитывается усредненный показатель веса стен, ветровых нагрузок и др. Когда есть особенности, например, на построенном доме зимой окажется большое количество снега или он находится на открытом пространстве, где скорость ветра – выше среднего, нужно учитывать это на стадии планирования фундамента.
Многие строители предпочитают закупать строительные материалы впрок. Стоит ли считать их с запасом – зависит от того, насколько качественно будет выполнена опалубка. Здесь даже, казалось бы, несущественная погрешность в пару сантиметров заметно отразится на объеме бетона. Поэтому необходимо не отходить от сделанного в начале плана, и лишний раз убедиться в том, что опалубка будет надежно зафиксирована.
Эксперты в области строительства рекомендуют все же заказать на 5-10% бетонной смеси больше.
Если же излишки все-таки останутся, можно слить их в бетономешалку и найти ему другое применение.
Алгоритм расчета прутьев арматуры
На выбор количества и характеристики арматуры могут влиять различные факторы. Наибольшее значение имеет вид почвы и глубина фундамента. Для подсчетов метража арматуры калькулятором необходимо учесть:
- В каркас основания при возведении одно- или двухэтажного дома, как правило, закладывается 4 прутка. Для получения их суммарной длины нужно умножить на 4 периметр будущей конструкции.
- Желательно количество прутьев взять с запасом, ведь для большей надежности многие укладывают их внахлест.
- Каждая разновидность фундамента и почвы требует разного количества прутьев и лент.
Если понадобится проволока для вязки, опытными строителями не рекомендуется сваривать для этого прутья арматуры. Впоследствии изменяется молекулярный состав металла. Материал теряет свою несущую способность и теряет устойчивость к физическим воздействиям.
Обычную, пусть даже и плотную проволоку, использовать рискованно, она обладает низкой прочностью на разрыв. Наиболее разумное решение – скрутить прутья арматуры между собой.

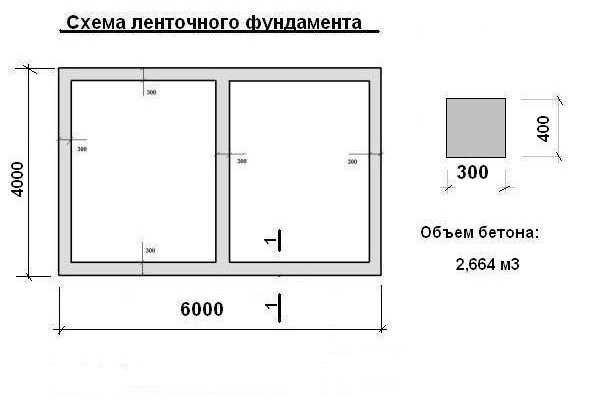

Подсчет древесины для опалубки
Ее необходимое количество напрямую связано с площадью стен фундамента. Преимущество онлайн-калькулятора – он считает объем строительного леса как под внутренние, так и под внешние стены. Это существенно уменьшает погрешности, которые могут возникнуть уже при строительстве. Как и в случае с материалами для бетонной заливки, деревянные доски лучше покупать в большем количестве, чем нужно, и делать скидку на небольшие погрешности.
При верной установке опалубки после разборки дерево можно использовать и повторно. Для отделки такие доски, скорее всего, не пригодятся, но для обустройства строительных лесов либо чернового пола они подойдут.
Отметим, в онлайн-калькулятор не встроена функция определения нужного количества гвоздей и подпорок для щитов. Принято считать, что на строительных площадках этих материалов хватает в избытке.
Но если строительство выполняется на новом месте, где еще нет большого количества специнструментов и расходных материалов, лучше подумать об этом заранее.
Чего ожидать от калькулятора
Все расчеты проводятся согласно строительным правилам, и с помощью их можно за считанные минуты узнать метраж и вес арматуры, доли песка, щебня и цемента. Полученные результаты дают возможность грамотно и компетентно распределить нагрузку на сегменты конструкции. Подсчет опалубки конкретизирует общую длину периметра. Воспользоваться им можно бесплатно.
- Благодаря автоматическому вычислению экономятся время, силы и деньги при составлении сметы.
- Можно без особого труда оценить сложность предстоящих работ и спрогнозировать сроки строительства.
- Правильно рассчитанная арматура – залог высокой прочности и надежности внутреннего каркаса.
Если форма фундамента – простая, то все расчеты будут приближены к точным. Более того, пользователь получит рекомендации относительно объемов закупок и даже количества бетоновозов.
Если же планируется уложить основание сложной формы или на специфических почвах, следует выполнить ряд других расчетов.
Concrete Engineering Calculator Software — SAFI
Обзор
Обзор
Программа SAFI Concrete Calculator™ представляет собой простой и мощный инструмент, который позволяет анализировать и рассчитывать поперечное сечение железобетонных балок, плит и колонн, а также железобетона. опоры.
Concrete Calculator™ предназначен для быстрого решения распространенных проблем без использования полной программы проектирования конструкций. Это позволяет пользователям быстро и легко анализировать или проектировать железобетонные сечения, такие как прямоугольные сечения, T-образные сечения, L-образные сечения, круглые сечения и т. д. Это очень удобный и продуктивный инструмент, связанный с программой GSE Concrete.
Это простой и производительный инструмент для анализа и проектирования железобетонных поперечных сечений.
Мощные функции
Мощный инструмент, позволяющий пользователям проверять или проектировать железобетонные сечения.
Эффективная проверка
Эффективный инструмент проверки для проверки результатов проектирования определенных элементов сложных моделей.
Простой в использовании
Интуитивно понятный и простой в использовании инженерный инструмент с автоматическим выбором секций.
Расчет и расчет
Расчет и расчет
Анализ и расчет могут быть выполнены для балок и колонн, подвергающихся изгибающим, сдвиговым, скручивающим и осевым нагрузкам для различных форм сечения.
Concrete Calculator™ охватывает:
— Прочность и усиление прямоугольных, тавровых, L и двутавровых профилей при изгибе
— Растягивающее и сжимающее усиление балочных сечений
— Армирование на сдвиг, равновесие и совместимость при кручении
— Прочность и усиление одного направляющие плиты
– Прочность и армирование колонн при сжатии и двухосном изгибе
– Диаграммы взаимодействий для колонн
Concrete Calculator™ в настоящее время поддерживает следующие стандарты проектирования:
– Американский ACI 318-02
– Американский ACI 318-14
– Канадский CSA A23.3-04
– Канадский CSA A23.3-14
– Египетский ECP 203-2018
– Еврокод 2-2004
– CSA S6- 06 и CSA S6-14 Нормы проектирования канадских автомобильных мостов
•Программа рассчитывает необходимые арматурные стержни прямоугольных, тавровых, двутавровых и двутавровых балок, а также односторонние плиты на чистом изгибе.
• Программа позволяет проектировать заданный пользователем коэффициент армирования и при необходимости обеспечивает армирование на сжатие.
•Рассчитывает необходимые арматурные стержни прямоугольных, тавровых, двутавровых и двутавровых балок на сдвиг и кручение.
•Программа позволяет проектировать с использованием прямых или наклонных хомутов, а также серийных или связанных гнутых стержней.
•Программа учитывает осевые силы, равновесное кручение, а также совместимое кручение.
•Рассчитывает требуемые арматурные стержни прямоугольных и круглых сечений колонн при комбинированном сжатии и изгибе или растяжении и изгибе.
•Программа позволяет задавать целевое соотношение армирования и рассчитывает оптимальные размеры колонны.
•По запросу учитываются эффекты второго порядка, такие как боковое смещение и устойчивость стержня.
• Диаграммы взаимодействия для рассчитанных арматурных стержней также предоставляются в качестве выходных данных.
• В ситуациях, когда известно армирование, программа рассчитывает сопротивление поперечного сечения и соответствующие данные, такие как напряжения в бетоне и арматурных стержнях и коэффициенты армирования.
• Доступны библиотеки стандартных метрических и имперских свойств материалов.
•Также можно создавать индивидуальные материалы.
• Доступно большое количество решенных задач и ссылок.
Формы сечений
Формы сечений
Concrete Calculator™ позволяет выполнять расчет или проектирование до шести различных форм сечений в зависимости от выбранного типа нагрузки. Входные данные состоят из ввода формы сечения, размеров, приложенных нагрузок, требуемых расчетных параметров и стандарта проектирования.
Тип нагрузок (сжатие, изгиб, сдвиг и т. д.), для которых может быть выполнен расчет или расчет, различен для каждой формы.
– прямоугольное сечение
– чистый изгиб
– сжатие и двухосный изгиб
– сдвиг и кручение
– тавровое сечение
– чистый изгиб
– сдвиг и кручение
– Г-образный профиль
– чистый изгиб
– сдвиг и кручение
– I сечение
– Чистый изгиб
– Сдвиг и кручение
– Круглое сечение
– Сжатие и двухосный изгиб
– Односторонняя плита
– Чистый изгиб
Типы нагрузок
Типы нагрузок
Concrete Calculator™ позволяет выполнять расчет или расчет до шести различных типов нагрузок в зависимости от выбранной формы сечения.
Форма сечения (прямоугольная, T, L и т. д.), для которой может быть выполнен расчет или расчет, различается для каждого типа нагрузок.
Чистая гибка
– Прямоугольное сечение
– Т-образное сечение
– Г-образное сечение
– Двутавровое сечение
– Односторонняя плита
Сжатие и двухосный изгиб
– Прямоугольное сечение
– Круглое сечение
Сдвиг и кручение
– Прямоугольное сечение
– Т-образное сечение
– Г-образное сечение
– Двутавровое сечение
Отчеты
Результаты анализа и проектирования выводятся на экран.
Подробные отчеты доступны в формате Rich Text Format (rtf).
Входные данные и результаты могут быть распечатаны для одного элемента или для всех элементов.
Калькулятор фундамента
Калькулятор фундамента
Калькулятор фундамента SAFI позволяет быстро и легко проектировать железобетонные фундаменты без необходимости создания и анализа полной модели конструкции (стыков, элементов, сочетаний нагрузок).
Входные данные состоят из ввода типа основания, приложенных нагрузок, требуемых расчетных параметров, стандарта проектирования, типа колонны (или стены) и, при необходимости, размеров. Арматурные стержни выбираются из встроенных библиотек стержней. Библиотеки стержней можно использовать независимо от стандарта проектирования (например, канадские арматурные стержни можно использовать с американским стандартом ACI).
Стандарты проектирования
Калькулятор фундаментов в настоящее время поддерживает следующие стандарты проектирования:
— американский ACI 318-02
— американский ACI 318-14
— канадский A23.3-14 и A23.3-04
— египетский ECP 203-2018
– Еврокод 2-2004
Калькулятор фундаментов можно использовать на французском или английском языках с метрическими единицами измерения, британскими единицами измерения или любыми комбинациями метрических и британских единиц измерения.
Калькулятор SAFI Foundation Calculator — это автономное приложение, которое можно использовать отдельно или в сочетании с программным обеспечением GSE Concrete, которое является частью программного обеспечения GSE (General Structural Engineering).
Типы фундаментов
Типы фундаментов
Калькулятор фундаментов позволяет выполнить расчет четырех различных типов фундаментов.
Каждый тип фундамента может быть спроектирован с определенным типом колонны.
– Изолированный квадратный фундамент
– Железобетонная колонна
– Стальная колонна
– Изолированный прямоугольный фундамент
– Железобетонная колонна
– Стальная колонна
– Ленточный фундамент
– Железобетонная стена
– Комбинированный фундамент
– Железобетонная колонна
– Стальная колонна
Типы колонн и стен
Типы колонн и стен
Калькулятор фундаментов позволяет выполнить расчет фундаментов в соответствии с тремя типами колонн или стен. Каждый тип фундамента может быть спроектирован с определенным типом колонны.
Железобетонная колонна или стена
— Изолированный квадратный фундамент
— Изолированный прямоугольный фундамент
— Ленточный фундамент
— Комбинированный фундамент
Стальная колонна
— Изолированный квадратный фундамент
— Изолированный прямоугольный фундамент
— Комбинированный фундамент
Усиление ленточного фундамента (75) | Помощь пользователям Tekla
Арматура ленточного фундамента
(75) создает арматуру для бетонного ленточного фундамента.
Созданные стержни
Использовать для
Не использовать для
Фундаменты, которые имеют:
Прежде чем начать
Порядок выбора
Выберите бетон ленточный фундамент.
Используйте Вкладка «Изображение» для определения толщины защитного слоя бетона и хомута компенсировать.
Толщина покрытия
| Описание | |
|---|---|
1 | Толщина покрытия (концы полосы) |
2 | Смещение хомута |
3 | Толщина покрытия (сверху и снизу) |
Используйте вкладку Основные стержни для определения свойств верхней,
нижняя, левая и правая полосы.
Длина соединения основных стержней
Длина связи определяет, насколько стержни проходят в соседние конструкции на концах ленточных фундаментов. Использовать Длина скрепления 1 коробка для первого конца фундамента (с желтой ручкой), и ящики Bond length 2 для второй конец основания (с пурпурной ручкой).
Длину связи можно определить отдельно для:
Используйте Вкладка «Хомуты» для определения свойств хомутов и расстояния между ними. тип.
Колено
Выберите расположение хомута нахлесты в ленточном фундаменте.
Размеры хомута
| Описание | |
|---|---|
1 | Толщина крышки (боковины) |
2 | Внешнее расстояние между основными стержнями и внешними боковыми стержнями |
3 | Длина перехлеста двойного хомута |
4 | Длина нахлеста двойных U-образных стержней |
Направление изгиба
Опция | |
|---|---|
1 | |
2 | |
3 | |
4 |
Наконечник двойного хомута бары
Если вы выбрали двойное стремя
стержней, вы можете выбрать концевые формы для стержней из списка.
Опция | Примеры |
|---|---|
135 градусов По умолчанию | |
90 градусов | |
Перекрываются Если вы выберете
перекрываются, вы можете ввести длину перекрытия. |
Используйте Вкладка «Атрибуты» для определения свойств нумерации стержней и стремена.
Опция | Описание |
|---|---|
Префикс | Префикс для номера позиции детали. |
Стартовый номер | Начальный номер для номера позиции детали. |
Имя | Tekla Structures использует это имя на чертежах и в отчетах. |
