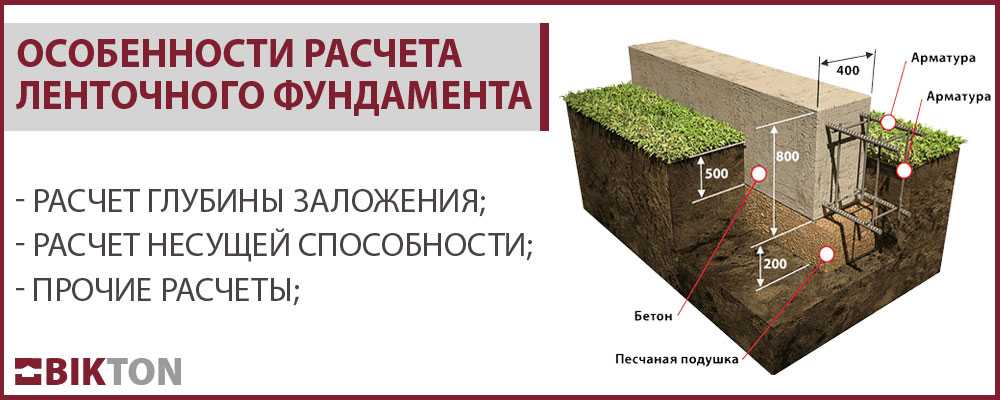

Расчет материалов на ленточный фундамент

Представленная ниже программа способна рассчитывать необходимое количество арматуры и бетона на монолитный железобетонный ленточный фундамент. Кроме того, этот калькулятор может произвести расчет затрат на приобретение перечисленных материалов в случае указания в исходных данных цены за единицу товара. Также он может определить нагрузку на основание от собственного веса фундамента.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

Для тех же, кому нужен чертеж фундамента, например, для самостоятельного ее возведения или проверки подрядчиков, эта программа его предоставляет. Так, здесь можно получить план ленты и ее 3D фрагмент (это образец того, как расположены те или иные позиции, и в нем никак не отражена схема армирования), узел армирования в углу ленты и ее разрезы с размерами, отметками, шагом арматуры и другими данными для следующих планов:

• Тип 1 – незамкнутая лента. Указав это тип, можно рассчитать как участок фундаментной ленты под жилой дом, так и весь фундамент целиком например, под забор, баню или коттедж в случае указания в исходных данных общей длины (А).

• Тип 3 – прямоугольный ленточный фундамент под внешние несущие стены с участком под одну внутреннюю несущую стену.

• Тип 4 – то же самое, что и предыдущий, только количество участков под внутренние стены уже два.

• Тип 5 – железобетонная фундаментная лента прямоугольной формы с двумя разнонаправ- ленными участками внутри нее.

• Тип 6 – то же самое, что и предыдущий, только участков уже три.

• Тип 7 – прямоугольник с одним участком под внутреннюю несущую стену и двумя участками, расположенными с одной стороны от нее (например, под лестницу).

• Тип 8 – лента прямоугольной формы с тремя участками под внутренние стены.

• Тип 9 – прямоугольник, разделенный участком под внутреннюю стену, к которой приставлена П-образная лента (например, под тамбур).

• Тип 10 – то же самое, что и предыдущий, только здесь еще добавилась одна лента под внутреннюю несущую стену.

• Тип 11 – то же самое, что и предыдущий, только участков под внутренние стены уже три.

• Тип 12 – то же самое, что и тип 4, только здесь добавились два участка под внутренние стены (например, в месте, где будет установлена лестница).

Калькулятор

Исходные данные
Наименование	Значение	Наименование	Значение
Размеры фундамента:		Вертикальные стержни (поз. 2):
Длина (А)	мм	Диаметр арматуры	3мм4мм5мм6мм8мм10мм12мм14мм16мм18мм20мм22мм25мм28мм32мм36мм40мм45мм50мм55мм60мм70мм80мм
Ширина (С)	мм	Защитный слой (S5)	мм
Высота (H)	мм	Шаг (X1)	мм
Отметка (O2)	м	Цена за 1 т	руб
Продольная арматура (поз.1):		Горизонтальные стержни (поз.3):
Схема армирования	схема 1схема 2схема 3схема 4схема 5схема 6схема 7схема 8схема 9	Диаметр арматуры	3мм4мм5мм6мм8мм10мм12мм14мм16мм18мм20мм22мм25мм28мм32мм36мм40мм45мм50мм55мм60мм70мм80мм
Диаметр арматуры	3мм4мм5мм6мм8мм10мм12мм14мм16мм18мм20мм22мм25мм28мм32мм36мм40мм45мм50мм55мм60мм70мм80мм	Защитный слой (S6)	мм
Длина стержня	мм	Шаг (X2)	мм
Нахлест стержней	мм	Цена за 1 т	руб
Защитный слой (S1)	мм	Бетон:
Защитный слой (S2)	мм	Класс бетона	B3. 5 (M50)B5 (M75)B7.5 (M100)B10 (M150)B12.5 (M150)B15 (M200)B20 (M250)B22.5 (M300)B25 (M350)B27.5 (M350)B30 (M400)B35 (M450)B40 (M550)B45 (M600)B50 (M700)
Защитный слой (S3)	мм	Цена за 1 м3	руб
Защитный слой (S4)	мм
Цена за 1 т	руб	Запас арматуры	%

Инструкция к калькулятору

Порядок действий

Выбор типа расчета –> заполнение исходных данных –> нажатие на кнопку “Рассчитать” –> выбор схемы армирования в соответствии с исходными данными –> нажатие на кнопку “Печать”, если необходимо распечатать результаты расчета или сохранить их в формате PDF.

Исходные данные

Размеры фундамента:

Здесь указываются размеры фундаментной ленты в плане, ее высота (Н) и толщина (С, С1, С2, С3), а также верхняя отметка (О2).

Продольная арматура (поз.1):

Продольная арматура – это металлические пруты, которые закладываются вдоль ленты.

Схема армирования – существует 9 схем армирования (см. рисунок). Здесь выбирается та схема, которая нужна для расчета.

Диаметр арматуры – обычно в ленточном фундаменте минимальный диаметр продольной арматуры для сварных каркасов равен 10 мм, а для вязаных – 12 мм. Обусловлено это в первую очередь устойчивостью каркасов.

Длина стержня – здесь указывается длина металлических прутов при покупке.

Нахлест стержней – в этой графе задается величина наложения арматуры, когда для перекрытия всей длины фундаментной ленты длины покупного стержня не хватает. Зависит данная величина от марки бетона и диаметра металлических прутов. Но чаще всего для частного строительства данная величина равна 40 диаметрам арматуры в случае вязки этих элементов между собой и 8d – в случае их сварки.

Защитный слой (S1) – расстояние от внешнего края бетона до торца продольной арматуры. Конструктивно оно берется от 10 до 20 мм.

Защитный слой (S2) – расстояние от нижней грани ленты до центра нижней продольной арматуры. Чаще всего данная величина равна 50 мм в случае устройства бетонной подготовки и 70 мм – в случае ее отсутствия.

Защитный слой (S3) – расстояние от верхней грани бетона до центра верхних стержней. Обычно оно равно 35-50 мм.

Защитный слой (S4) – расстояние от крайней грани подземного сооружения до центра стержня. Чаще всего такая величина берется от 35 до 50 мм.

Цена за 1 т – стоимость 1 тонны этого металлопроката.

Вертикальные стержни (поз.2):

Диаметр арматуры – обычно для коттеджей не выше 3-х этажей он равен 8-10 мм.

Защитный слой (S5) – расстояние от нижней и верхней граней бетона до торца металлических элементов. Конструктивно берется в пределах от 10 до 15 мм.

Шаг (Х1) – шаг, с которым расставляются вертикальные стержни. Обычно для двухэтажных домов он равен 200 мм.

Цена за 1 т – стоимость 1 тонны металлопроката, используемый для вертикальных стержней.

Горизонтальные стержни (поз.3):

Диаметр арматуры – чаще всего он равен 6-10 мм.

Защитный слой (S6) – расстояние от крайних граней фундаментной монолитной ленты до торцов горизонтальной арматуры. Берется, как для защитного слоя (S5), т.е. от 10 до 15 мм.

Шаг (Х2) – шаг, с которым укладываются горизонтальные металлические пруты. В данном фундаменте эти стержни служат скрепляющим элементом вертикальных каркасов. Поэтому их шаг может как совпадать с шагом вертикальных стержней (Х1=Х2), так и превосходить его вдвое.

Цена за 1 т – стоимость 1 тонны металлопроката, предназначенный для изготовления горизонтальных металлических прутов.

Бетон:

Класс бетона – здесь можно выбрать класс бетона (марка бетона стоит в скобках), который будет использоваться в устройстве фундамента.  Обычно для подземных сооружений под небольшие постройки (например, жилые дома до 3-х этажей или заборы) берется бетон класса B15 или В20. Создана данная графа с целью сравнить затраты на приобретение того или иного класса бетона.

Цена за 1 м³ – стоимость куба приобретаемой бетонной смеси.

Запас арматуры – обычно проектировщики ставят 5%.

Примечание: другие исходные данные, обозначенные на рисунке, считаются автоматически.

Результат

Фундамент:

Площадь горизонтальной поверхности – площадь одной грани (нижней или верхней) фундаментной ленты. По данной графе можно, например, определить расход горизонтальной гидроизоляции.

Площадь вертикальной поверхности – суммарная площадь всех боковых граней подземного сооружения. По значению в данной графе можно, например, определить расход вертикальной гидроизоляции.

Нагрузка 1 – нагрузка на основание от собственного веса подземного сооружения, выраженная в кг/м.

Нагрузка 2 – то же самое, что и нагрузка 1, только выраженная в кг/м².

Бетон:

Объем – расход бетона на фундамент указанных размеров.

Стоимость – сумма, которая необходима для покупки бетонной смеси.

Арматура:

Количество стержней – требуемое количество металлических элементов, указанных или рассчитанных размеров.

Длина стержня – размер, полученный для вертикальных и горизонтальных металлических прутов путем вычета из толщины и высоты ленты величин защитного слоя.

Масса стержня – масса одного элемента, рассчитанной длины.

Общая длина – общая длина в отдельности для продольной, вертикальной и горизонтальной арматуры.

Общая масса – то же самое, что и предыдущее, но только для массы.

Стоимость – затраты на покупку металлопроката для продольных, вертикальных и горизонтальных стержней в отдельности.

Общая стоимость – сумма затрат на покупку бетона и металлопроката.

Деревянные дома из бруса под ключ. Проекты, честные цены

Archiline Wooden Houses – проектирование, производство и строительство деревянных домов из клееного бруса и бревна. Archiline успешно работает на строительном рынке Беларуси и Европы с 2004 года, компания аттестована Европейской технической комиссией европейским сертификатом производства ETA 14/0367 и работает в соответствии с международным сертификатом FSC / Лесной попечительский совет. Archiline – оптимальное сочетание цены и качества. подробнее Землетрясение – как сделать свой деревянный дом сейсмостойким связи с учащением землетрясений во многих регионах мира, многие домовладельцы стараются узнать, что они могут сделать, чтобы обезопасить свое жилище от этого природного явления. Несмотря на необходимость защитить свой дом от тряски земной коры еще … подробнее 06.02.2023 Энергоэффективный, утепленный деревянный дом из клеенного бруса «Теплая Бельгия», 116 м² построен в Бельгии, 118-Д Энергоэффективный дом из клееного бруса построенный “Archiline” в Бельгии в 2022 году, соответствует актуальным европейским нормам по энергоэффективности – за счет дополнительного утепления стен, с помощью каменной ваты Rockwool толщиной 100 мм. … подробнее 25.11.2022 Натуральный деревянный дом из клееного бруса «Мираж» 99 м² Категория: одноэтажные дома Количество спален: 2 Материал стен: клееный брус Тэг: купить деревянный дом из бруса Особенности: дом с террасой Натуральный деревянный дом из клееного бруса «Мираж» – компактный дом с 2 спальнями, гостиной и отдельной кухней с выходом на террасу. Это идеальное решение для тех, кто ищет небольшой дом для постоянного проживания. … подробнее 14.12.2021 Белый деревянный дом из клееного бруса «Белый дом» 207 м² Категория: двухэтажные дома Количество спален: 5 Материал стен: клееный брус Тэг: купить деревянный дом из бруса Особенности: дом с террасой Деревянный дом из клееного бруса «Белый дом» включает в себя: 5 спален, кухню-гостиную 58 m2 и три санитарных узла. Такой дом отлично подойдет для постоянного проживания большой дружной семьи. … подробнее 18.01.2022 Деревянные навесы из дерева к дому, даче, машине из бруса, клеенного бруса, бревна Деревянный навес из дерева возле дома украсит дом, двор, дачу, сохранит автомобиль, дополнит ландшафт своим безупречным внешним видом. Смотреть деревянный гараж! Жми! Смотреть мастерскую из дерева! Жми! Компания «Archiline» производит и … подробнее 16.12.2022 Строительство деревянного офисного здания из клееного бруса в Дубае, ОАЭ Здание инновационного центра из клееного бруса, построенного компанией “Archiline”, располагается в Научно-исследовательском парке Шарджи , который станет площадкой для развития высоких технологий в ОАЭ. Здесь будет разработка инноваций в области … подробнее 02.04.2021 Деревянный дом в Баден-Вюртемберге, проект “Штутгарт”, 147 м2 площадь с цоколем 294 м2 96-Д Категория: двухэтажные дома Количество спален: 2 Материал стен: брус технической сушки Тэг: купить деревянный дом из бруса Особенности: дом с кабинетом, дом с балконом, дом на рельефе Деревянный дом, проект “Штутгарт” построен в Германии на территории земли Баден-Вюртемберг. Является примером совмещения в строительстве разных технологий возведения дома. Верхний этаж выполнен в дереве, а цокольный в железо-бетоне, что обусловлено … подробнее 15.12.2021 Баня из клееного бруса с террасой «Посейдон» 47 м² купить в Беларуси Категория: бани Материал стен: клееный брус Особенности: баня с террассой, баня с бассейном Проект бани “Посейдон” — уникальный по простоте и красоте, с отличной планировкой: Баня, сауна “Посейдон” Количество комнат 3 комнаты, 1 этаж, парилка, комната отдыха Общая площадь 47 м. кв. Стеновой материал клееный брус Посмотрите большой … подробнее 24.03.2021 Деревянный дом из клееного бруса с террасой «Евродом» 82 м² в Лиде Категория: одноэтажные дома Количество спален: 2 Материал стен: клееный брус Тэг: купить деревянный дом из бруса Особенности: дом с террасой Деревянный дом из клееного бруса с террасой «Евродом» – небольшой дом для постоянного проживания небольшой семьи. В доме есть все необходимое: две спальни, санитарный узел и просторная кухня-гостиная. … подробнее 14.12.2021 Чёрный деревянный дом-шале из бруса «Черный лес», 164 м² Категория: двухэтажные дома Количество спален: 3 Материал стен: клееный брус Тэг: купить деревянный дом из бруса Особенности: дом с сауной, дом с террасой Чёрный деревянный двухэтажный дом-шале из бруса «Черный лес» – компактный, современный дом-шале, чёрного цвета из бруса. Данный коттедж хорошо подходит как для загородного отдыха, так и для постоянного проживания семьи из 4-6 человек. (одноэтажная … подробнее 12.04.2022 Деревянный дом с плоской кровлей “Надежда”, 182 м² крыша – ПВХ мембрана 95-Д Категория: двухэтажные дома Количество спален: 3 Материал стен: клееный брус Тэг: купить деревянный дом из бруса Особенности: дом с плоской крышей, дом с террасой Деревянный дом “Надежда” – современный дом с плоской кровлей, способный вписаться в любую местность: будь то частный сектор города или участок у открытого водоема. Данный коттедж спокойно вместит в себя семью из 4-6 человек. … подробнее 13.01.2022 Дом из клеенного бруса с террасой “Счастье”, 170 м² Категория: двухэтажные дома Количество спален: 3 Материал стен: брус технической сушки Тэг: купить деревянный дом из бруса Особенности: дом с террасой Дом из клеенного бруса с террасой “Счастье” – отличное решение для тех, кто ищет большой просторный дом для постоянного проживания. Три спальные комнаты, совмещенная кухня-гостиная, такой дом спокойно вмести в себя дружную семью. … подробнее 15.12.2021 Баня с бассейном из бруса «Андрей» 35 м² купить в Минске Категория: бани Материал стен: клееный брус Особенности: баня с террассой, баня с бассейном аня с бассейном “Андрей” — уникальный по красоте и простоте проект, с отличной планировкой: Баня, сауна “Андрей” Количество комнат 2 комнаты, 1 этаж, парилка, комната отдыха, бассейн Общая площадь 35 м. кв. Стеновой материал клееный брус Баня с … подробнее 24.03.2021 Проект бани с комнатой отдыха “Парни” 41.6 м² купить в Минске Категория: бани Материал стен: бревно технической сушки Особенности: баня с террассой Проект бани с комнатой отдыха. Материал стен бревно технической сушки (профилированный брус, клееный брус) — общая площадь 41.6 м² Посмотрите большой видео-обзор деревянной бани “Парни”: Компактная, небольшого размера баня, в которой уместилось всё . .. подробнее 24.03.2021 Баня с комнатой отдыха “Шоколад” 93,48 м² купить в Беларуси Категория: бани Материал стен: брус технической сушки Особенности: дом с террасой Баня удивляет своим аутентичным стилем и расслабляющей атмосферой. Высокая влажность и температура освежают, расслабляют и стимулируют кровообращение. Общая площадь 93,48 м 2 В проекте есть две спальни с прилегающими санузлами, душевая и парная, а … подробнее 24.03.2021 Дом с застекленной террасой «Дом Айтишника» 250 м² Минск Дом IT менеджера 88-Д Категория: двухэтажные дома Количество спален: 3 Материал стен: клееный брус Тэг: купить деревянный дом из бруса Особенности: дом с террасой Дом с террасой «Дом Айтишника» включает в себя: 3 спальни с отдельными санитарными узлами, просторную застекленную террасу и кухню-гостиную. Такой дом подойдет для тех, кто любит принимать гостей или проводить деловые встречи на дому. … подробнее 14.12.2021 Дом из бруса с печью и террасой. Проект «Маяк» 144 м2. Браслав Категория: двухэтажные дома Количество спален: 2 Материал стен: клееный брус Особенности: дом с печью, дом с террасой Деревянный дом из бруса с печью и террасой “Маяк” включает в себя: две спальни по 17 m2, кухню-гостиную 50 m2 и два санитарных узла 4,8 m2. Такой дом отлично подойдет для постоянного проживания семьи из 3-4 человек. … подробнее 14.12.2021 Скандинавский деревянный дом из клеенного бруса. Проект «Утро Дины» 110 м2. Беларусь Категория: одноэтажные дома Количество спален: 2 Материал стен: клееный брус Тэг: купить деревянный дом из бруса Особенности: дом с террасой Скандинавский деревянный дом из клеенного бруса «Утро Дины» – большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенным санузлом. Этот дом идеален для тех, кто не любит малых замкнутых пространств. … подробнее 28.12.2021 Дом из бруса с террасой «Солнечный лес», 164 м.кв Категория: двухэтажные дома Количество спален: 4 Материал стен: клееный брус Тэг: купить деревянный дом из бруса Особенности: дом со вторым светом, дом с кабинетом, дом с террасой Дом с террасой «Солнечный лес» включает в себя 4 спальных комнаты, 2 санузла и кухню гостиную. Проект подойдет для частного строительства, а также его можно использовать при возведении гостиничных комплектов и таймшеров. … подробнее 14.12.2021 Экспорт деревянных домов из Беларуси Archiline Wooden Houses поставляет комплекты деревянных домов в страны Евросоюза, Азии, Африки, Австралии. Интерес к деревянным домам из Беларуси понятен – в сравнении с Европейскими аналогами качество деревянных домов Архилайн на высоте, в то время … подробнее 20.06.2022 Финский деревянный дом “Koskenkorva” 286 м² брус или оцилиндрованное бревно Классический финский деревянный дом ” Koskenkorva” с узнаваемыми архитектурными линиями. Три спальни, гостиная, кухня, гардеробная, терраса, на втором этаже – спальни, с/у, балкон и мансарда. Проект адаптирован для оцилиндрованного бревна, компанией … подробнее 08.12.2022

© 2023 ArchiLine Wooden Houses Беларусь, 220049, г. Минск, ул. Некрасова, 114, офис 49. +375 (17) 2 878 020 +375 (29) 6 200 567 +375 (29) 6 200 885 (WhatsApp, Viber, Telegram)                                    archiline.by Сайт работает на платформе Nestorclub.com

Проектирование блочного фундамента – Структурная инструкция

Рабочий пример по Еврокоду 2: Проектирование блочного фундамента
Основные этапы
01. Рассчитайте размер фундамента с учетом допустимого опорного давления и эксплуатационной нагрузки.
02. Рассчитать опорное давление для предельной нагрузки
03. Проверить вертикальный сдвиг (сдвиг по торцу колонны)
04. Проверить продавливающий сдвиг
05. Рассчитать арматуру на изгиб
06. Проверить сдвиг в критическом сечении

Design Example

• Live load 400kN
• Dead load 900kN
• Allowable bearing pressure 175kN
• fck 30N/mm2
• fyk 500N/mm2
• Size of column 400mm
• Assume 150kN as footing weight

Расчет базовой площади

Сервисная нагрузка на конструкцию = 1,0гк + 1,0QK
= 900 +150 + 400
= 1450KN

Требуемая зона опоры = 1450/175
= 8,3m2
Следовательно, предоставлена ​​2,9 м квадратных опоров 400
= 1815KN

Ultimate давление = 1815/(2,9*2,9)
= 216KN/M2

Проверьте, чтобы получить адекватность толщины опоры

Проверьте максимальный сдвиг

Предположим, толщина опоры 500 мм, диаметром 16 мм на основе и крышка до архитектуры как 40 мм

D = 500-40-16/2
                                        = 452 мм
Макс. -3 92-4.17)
= 915,84KN
напряжение сдвига = VED/ (периметр* D)
= 915,84* E3/ (7280* 452)
= 0,28
Пресс. Арматура
Учитывать критическое сечение (по торцу колонны)

MEd                          = 216*2,9*(2,9/2-0,4/2)*(2,9/2-0,4/2)/2 90,5]
z = 417,5 мм (z/d = 0,92 <0,95)

AS = M/(0,87*FYK*Z)
AS = 490*E6/(0,87*500*417,5
= 2698 мм2. Предоставьте T25@175MM. расстояние (как предусмотрено = 2804 мм2)
ИЛИ  вы можете увеличить глубину фундамента, чтобы уменьшить площадь армирования.8/(1000*452)
= 0,006
= 0,6% <2%
Следовательно,
напряжение сдвига = 0,4N/мм2

VRD, C = 0,4*7280*542
= 1316,2 КН> 915,84 КН
. Следовательно, куча срез в порядке.

Проверка максимального сдвига
 Учитывать 1,0d форму поверхности колонны

Расчетная сила сдвига  = 216*2,9*0,798
                                       9,9 кН
 Как указано выше
VRd,c @ 1,0d           = 0,4*1000*452
                                                        = 180,8 кН < 499,9 кН

5, Следовательно, требуется арматура на сдвиг.

Обычно арматура на сдвиг не предусмотрена для блочных фундаментов. Поэтому толщину фундамента можно увеличить и переделать конструкцию, как это сделано выше.

Усиление ленточного фундамента (75) | Помощь пользователям Tekla

Арматура ленточного фундамента (75) создает арматуру для бетонного ленточного фундамента.

Бары созданы

Использовать для

Не использовать для

Фундаменты, имеющие:

Прежде чем начать

Порядок выбора

1. Выберите бетон ленточный фундамент.

Используйте Вкладка «Изображение» для определения толщины защитного слоя бетона и хомута компенсировать.

Толщина крышки

	Описание
1	Толщина покрытия (концы полосы)
2	Смещение хомута
3	Толщина покрытия (сверху и снизу)

Используйте вкладку Основные стержни для определения свойств верхней, нижняя, левая и правая полосы.

Длина соединения основных стержней

Длина связи определяет, насколько далеко стержни проходят в соседние конструкции на концах ленточных фундаментов. Использовать Длина скрепления 1 коробка для первого конца фундамента (с желтой ручкой), и ящики Bond length 2 для второй конец основания (с пурпурной ручкой).

Длину связи можно определить отдельно для:

Используйте Вкладка «Хомуты» для определения свойств хомутов и расстояния между ними. тип.

Тип изгиба

Выберите расположение хомута нахлесты в ленточном фундаменте.

Размеры хомута

	Описание
1	Толщина крышки (боковины)
2	Внешнее расстояние между основными стержнями и внешними боковыми стержнями
3	Длина перехлеста двойного хомута
4	Длина перехлеста двойных U-образных стержней

Направление изгиба

	Опция
1
2
3
4

Наконечник двойного хомута бары

Если вы выбрали двойное стремя стержней, вы можете выбрать концевые формы для стержней из списка.

Опция	Примеры
135 градусов По умолчанию
90 градусов
Перекрывается Если вы выберете перекрываются, вы можете ввести длину перекрытия.

Используйте Вкладка «Атрибуты» для определения свойств нумерации стержней и стремена.

Опция	Описание
Префикс	Префикс для номера позиции детали.
Стартовый номер	Начальный номер для номера позиции детали.
Имя	Tekla Structures использует это имя на чертежах и в отчетах. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
