Калькулятор Армирование_Ленты_Онлайн v.1.0 – армирование ленточного фундамента

Калькулятор Армирование-Ленты-Онлайн v.1.0

Расчет продольной рабочей, конструктивной и поперечной арматуры для ленточного фундамента. Калькулятор основан на СП 52-101-2003 (СНиП 52-01-2003, СНиП 2.03.01-84), Пособие к СП 52-101-2003, Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предв. напряжения).

Результаты

Параметры проектируемого фундамента

Ширина фундамента, м:

Высота фундамента, м:

Сечение ленты, м²:

Общая длина ленты, м:

Объем фундамента, м³:

Расчет арматуры

Продольная рабочая арматура

Диаметр арматуры, мм:

Расчитанная площадь сечения арматуры в верхнем (нижнем) поясе, мм

Подобранная площадь сечения арматуры в верхнем (нижнем) поясе, мм²:

Количество стержней арматуры в верхнем (нижнем) поясе, шт:

Количество стержней арматуры на сечение ленты, шт:

Общая площадь сечения арматуры, мм²:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м³:

Продольная конструктивная арматура (противоусадочная)

Диаметр арматуры не менее (оптимально 12мм), мм:

Количество стержней арматуры на сечение ленты, шт:

Количество горизонтальных рядов:

Расстояние между рядами (шаг), мм:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м³:

Поперечная арматура (хомуты)

Диаметр арматуры, мм:

Расстояние между хомутами (шаг), мм:

Количество хомутов на ленту, шт:

Длина одного хомута (с учетом крюков), м:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м³:

Общая масса и объем арматуры на ленту

Масса арматуры, кг:

Объем арматуры на ленту, м³:

Алгоритм работы калькулятора

Конструктивное армирование

Если выбран данный пункт меню, калькулятор рассчитает минимальное содержание рабочей продольной арматуры для конструкции фундамента согласно СП 52-101-2003. Минимальный процент армирования для железобетонных изделий лежит в диапазоне 0.1-0.25% от площади сечения бетона, равной произведению ширины ленты на рабочую высоту ленты.

СП 52-101-2003 Пункт 8.3.4 (аналог Пособие к СП 52-101-2003 Пункт 5.11, Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.8)

Пособие к СП 52-101-2003 Пункт 5.11

В нашем случае минимальный процент армирования составит 0.1% для растянутой зоны. В связи с тем, что в ленточном фундаменте растянутой зоной может быть как верх ленты, так и низ, процент армирования составит 0.1% для верхнего пояса и 0.1% для нижнего пояса ленты.

Для продольной рабочей арматуры используются стержни диаметром 10-40мм. Для фундамента рекомендуется использовать стержни диаметром от 12мм.

Пособие к СП 52-101-2003 Пункт 5.17

Руководство по конструированию бетонных и ж/б изделий из тяжелого бетона пункт 3.11

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.27

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94

Расстояние между стержнями продольной рабочей арматуры

Пособие к СП 52-101-2003 Пункт 5.13 (СП 52-101-2003 Пункт 8.3.6)

Пособие к СП 52-101-2003 Пункт 5.14 (СП 52-101-2003 Пункт 8.3.7)

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.95

Конструктивная арматура (противоусадочная)

Согласно руководству по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.104 (аналог Пособие к СП 52-101-2003 Пункт 5.16) для балок высотой более 700мм предусматривается конструктивная арматура по боковым поверхностям (2 прутка арматуры в одном горизонтальном ряду). Расстояние между стержнями конструктивной арматуры по высоте должно быть не более 400мм. Площадь сечения одной арматуры должна составлять не менее 0,1% от площади сечения, равной по высоте расстоянию между этими стержнями, по ширине половине ширины ленты, но не более 200мм.

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.104 (Пособие к СП 52-101-2003 Пункт 5.16)

По расчету получается, что максимальный диаметр конструктивной арматуры составит 12мм. По калькулятору может получаться и меньше (8-10мм), но все же, чтобы иметь запас прочности лучше использовать арматуру диаметром 12мм.

Пример

Исходные данные:

Размеры фундамента в плане: 10х10м (+одна несущая внутренняя стена )
Ширина ленты: 0.4м (400мм)
Высота ленты: 1м (1000мм)
Защитный слой бетона: 50мм (выбран по умолчанию)
Диаметр арматуры: 12мм

Расчет:

Рабочая высота сечения ленты [ho] = Высота ленты – (Защитный слой бетона + 0.5 * Диаметр рабочей арматуры) = 1000 – (50 + 0.5 * 12) = 944 мм

Площадь сечения рабочей арматуры для нижнего (верхнего) пояса = (Ширина ленты * Рабочая высота сечения ленты) * 0.001 = (400 * 944) * 0.001 = 378 мм2

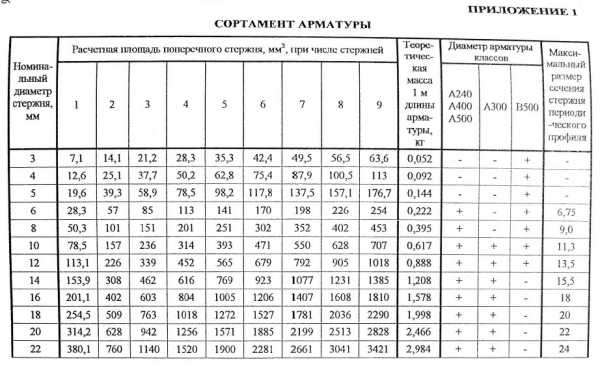

Подбираем кол-во стержней по СП 52-101-2003 приложения 1.

Сечение подбираем большее либо равное найденному сечению выше.

Получилось 4 стержня арматуры диаметром 12мм (4Ф12 А III) с площадью поперечного сечения 452мм.

Итак, мы нашли стержни для одного пояса нашей ленты (допустим нижнего). Для верхнего получится столько же. В итоге:

Кол-во стержней на нижний пояс ленты: 4

Кол-во стержней на верхний пояс ленты: 4

Общее кол-во продольных рабочих стержней: 8

Общее сечение продольной рабочей арматуры на ленту = Поперечное сечении одного стержня * Общее кол-во продольных стержней = 113.1 * 8 = 905мм2

Общая длина ленты = Длина фундамента * 3 + Ширина фундамента * 2 = 10 * 3 + 10 * 2 = 50м (47.6м в калькуляторе с учетом ширины ленты)

Общая длина стержней = Общая длина ленты * Общее кол-во продольных стержней = 47.6 * 8 = 400м = 381м

Общая масса арматуры = Масса одного метра арматуры (находим по таблице выше) * Общая длина стержней = 0.888 * 381 = 339кг

Объем арматуры на ленту = Сечение одной продольной арматуры * Общую длину стержней / 1000000 = 113.1 * 381 / 1000000 = 0.04м3

Расчетное армирование

Если выбран данный тип меню, то расчет продольной рабочей арматуры для растянутой зоны будет выполнен по формулам пособия к СП 52-101-2003.

В нашем случае растянутая арматура устанавливается сверху и снизу ленты, поэтому у нас будет рабочая арматура и в сжатой и в растянутой зоне.

Пример

Исходные данные:

Ширина ленты: 0.4м
Высота ленты: 1м
Защитный слой бетона: 50мм
Марка (класс) бетона: М250 | B20
Диаметр арматуры: 12мм
Класс арматуры: А400
Макс. изгибающий момент в фундаменте: 70кНм

Расчет

Для нахождения Rb воспользуемся таблицей 2.2 пособия к СП 52-101-2003

Для нахождения Rs воспользуемся таблицей 2.6 пособия к СП 52-101-2003

Максимальный изгибающий момент [M] у нас был предварительно найден. Для его нахождения понадобится знать распределенную нагрузку от веса дома (включая фундамент). Для данных целей можно воспользоваться калькулятором: Вес-Дома-Онлайн v.1.0

Расчетная схема для нахождения изгибающего момента: балка на упругом основании.

Расчет для наглядности будем производить в [см].

Рабочая высота сечения [ho] = Высота ленты – (Защитный слой бетона + 0.5 * Диаметр арматуры) = 100см – [5см + 0.6см] = 94.4см

Am = 700000кгс*см / [117кг/см2 * 40см * 94.4см * 94.4см] = 0.016

As = [117кгс/см2 * 40см * 94.4см] * [1 – кв. корень (1 – 2 * 0.016)] / 3650кгс/см2 = 2,06см2 = 206мм2

Теперь нам нужно сравнить площади сечения рабочей арматуры полученную по расчету и площадь сечения конструктивного армирования (0.1% от сечения ленты). Если площадь конструктивного армирования окажется больше расчетного, то принимается конструктивное, если нет то расчетное.

Площадь сечения растянутой арматуры при конструктивном армировании (0.1%): 378мм2

Площадь сечения растянутой арматуры при расчете: 250мм2

В итоге выбираем площадь сечения при конструктивном армировании.

Поперечное армирование (хомуты)

Поперечное армирование рассчитывается по данным пользователя.

Нормативы поперечного армирования

Пособие к СП 52-101-2003 Пункт 5.18

Пособие к СП 52-101-2003 Пункт 5.21

Пособие к СП 52-101-2003 Пункт 5.23

Пособие к СП 52-101-2003 Пункт 5.20

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.105

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.106

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.107

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.109

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.111

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 2.14

Пособие к СП 52-101-2003 Пункт 5.24

Пособие к СП 52-101-2003 Пункт 5.22

Защитный слой бетона

Пособие к СП 52-101-2003 Пункт 5.6

Пособие к СП 52-101-2003 Пункт 5.8 (Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.4)

Полезное

Нормативная документация
СП 52-101-2003 Бетонные и жб конструкции без предв. напряжения арматуры
Пособие к СП 52-101-2003 по проектированию бетонные и жб конструкции без предв. напряжения арматуры
СНиП 2.03.01-84 Бетонные и железобетонные конструкции
Руководство по конструированию бетонных и жб конструкций из тяжелого бетона (без предв. напряжения)

Книги
Армирование элементов монолитных железобетонных зданий И.Н. Тихонов 2007г.

Строительные калькуляторы

www.gvozdem.ru

Калькулятор толщины, арматуры и опалубки фундамента плиты

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

Периметр плиты
Площадь подошвы плиты
Площадь боковой поверхности
Объем бетона
Вес бетона
Нагрузка на почву от фундамента
Минимальный диаметр стержней арматурной сетки
Минимальный диаметр вертикальных стержней арматуры
Размер ячейки сетки
Величина нахлеста арматуры
Общая длина арматуры
Общий вес арматуры
Толщина доски опалубки
Кол-во досок для опалубки

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

stroy-calc.ru

Расчёт количества арматуры для разных типов фундамента

Использование арматуры, особенно при заливке фундамента дома, особенно необходимо. Данный строительный материал позволяет уплотнить бетон и увеличить его технические характеристики, первой из которых является прочность. Для экономии арматуры следует знать, как правильно производить расчёт арматуры для фундамента.

Расчёт арматуры для ленточного фундамента

Ленточный фундамент дома применяется чаще чем плитовой, из-за следующих своих преимуществ:

Более низкая стоимость.
Требуется меньше времени для монтажа.
Обладает такими же сроком эксплуатации, как и монолитный тип фундамента.

Но для того, чтобы ленточный фундамент был смонтировав правильно, необходимо знать 2 основных параметра: диаметр продольных и поперечных арматурных стержней, а также их общее количество (с небольшим запасом).

Как правильно рассчитать диаметр продольной арматуры

Расчёт арматуры для ленточного фундамента дома подразумевает использование основного нормативного документа – СНиП 52-01-2003, в котором указано, что содержание продольной арматуры в железобетонном элементе должно составить не менее 0.1%. Т.е. совокупная площадь сечения прутьев арматуры должна быть не менее 0.1% от рабочей площади поперечного сечения железобетонного элемента.

Видеоролик на Youtube:

Правильный расчёт площади поперечного сечения железобетонной ленты следующий: необходимо ширину конструкции умножить на её высоту. Пример: при ширине фундамента дома 50 см и высоте 1 м, его площадь сечения составит 5000 см2. Теперь следует вспомнить СНиП 52-01-2003 и разделить полученное число на 1000, чтобы найти параметр для дальнейшего расчета. Ответ: 5 см2. Многие строители, даже с большим опытом работы, просто выбирают диаметр арматуры «на глазок», и чаще всего это оказываются стержни 8 или 10 мм. Но это неправильно, необходимо использовать установленные нормативными документами формулы и примеры расчётов.

Полезный калькулятор для расчёта ленточного фундамента: http://stroy-calc.ru/raschet-lentochnogo-fundamenta.

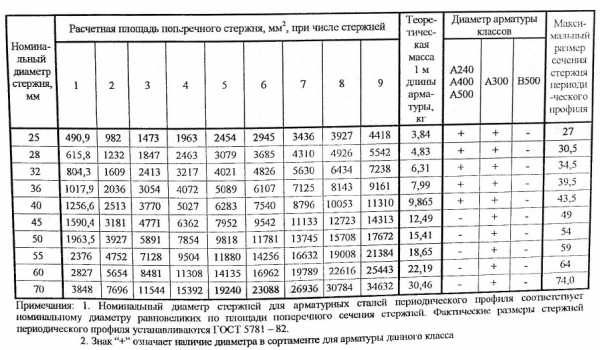

Теперь следует воспользоваться удобной таблицей:

Сверху указано количество стержней. Основное тело таблицы – площадь поперечного сечения арматуры (0.1% от площади поперечного сечения ленты фундамента). Совместив количество стержней и параметр площади сечения, в правой колонке узнаём необходимое сечение арматуры.

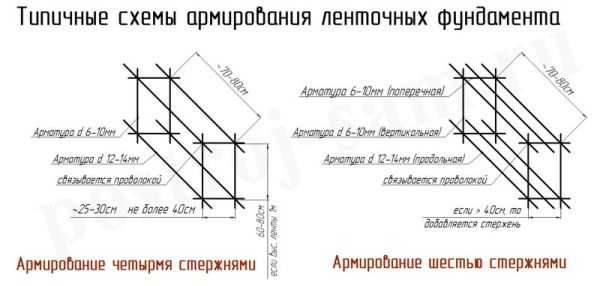

При заливке фундамента очень часто применяют стандартную схему монтажа с четырьмя арматурными прутьями. Из таблицы можно почерпнуть все необходимые данные и даже узнать расход арматуры на 1м3 бетона: 4 прутка с площадью поперечного сечения не менее 4 мм², должны иметь диаметр 12 мм. Если взглянуть немного ниже, то можно использовать и 2 прутка, но тогда диаметр каждого из них должен составлять не менее 16 мм, что будет крайне расточительно.

Удобный калькулятор для ленточного фундамента: http://obystroy.com/kalkulyator-rascheta-kolichestva-betona-lentochnogo-fundamenta

На сегодняшний день, большинство строительных компаний не используется арматуру диаметром 8 мм при заливке бетона, пользуясь простыми расчётами:

При длине прутка менее чем 3 м, необходимо применять арматуру диаметром 10 мм.
При длине прутка более чем 3 м, необходимо применять арматуру диаметром 12 мм.

Подбирать диаметр для поперечных стержней ленточного фундамента следует точно также, как и для продольных. Никаких серьёзных особенностей в данном процессе не существует.

Расчёт общего количества арматуры для ленточного фундамента

При армировании фундамента и заливке бетона, прутья укладываются внахлёст, что обязательно следует учитывать при расчёте общего количества материала. Нижеприведённая схема точно отображает готовую конструкцию:

Сверху указана простая формула расчёта нахлёста арматуры. Диаметр прута необходимо умножить на 30. Ответом будет длина нахлёста.

Обозначения на схеме указывают на то, что нахлёст продольных прутьев должен составлять не менее 30 их диаметров. Например, диаметр одного прута составляет 8 мм, это значит, что нахлёст арматуры необходимо делать не менее чем 24 см.

Чтобы рассчитать количество материала при заливке бетона, следует привести простой пример. Ширина фундамента составляет 6 м, его длина – 12 м. Общая длина основания: складываем 6 м и 12 м, и умножаем на 2, ответом является 36 м. Фундамент простой и для армирования используются 4 прута, поэтому 36 м надо умножить на 4, ответ – 144 м. Такой расчёт несложный и его можно произвести за короткий временной промежуток. Более проблемно рассчитать тот самый нахлёст одного арматурного прута на другой.

Самым правильным способом расчёта нахлёста является составление схемы армирования, после чего следует посчитать все места стыков и умножить их на 30 диаметров прутьев. Помимо того, что данный способ правильный, он ещё достаточно трудоёмкий и требует массу времени, ведь таких стыков даже в фундаменте 6*12 будет огромное количество. Поэтому стараются сократить время расчётов и просто прибавить 15 % прутьев к общей длине армированной конструкции.

Расчёт количества продольных и поперечных стержней

Расход арматуры на куб бетона также требует такого параметра как сечение ленты фундамента. Пусть ширина будет 0.3 метра, а длина 0.8 метра. Данные значения являются реальными, но для них следует предусмотреть определенный запас. Поэтому ширина станет 0.35 метра, а длина 0.9 метра. Общая длина арматурного прута для такой конструкции составляет 2.5 метра.

Площадь сечения верхнего или нижнего пояса можно узнать по формуле: ширину ленты умножить на её высоту и на коэффициент 0.001. Получившуюся цифру найти из таблицы (значение ниже полученного указывать не следует). Верхней цифрой является необходимое количество прутов для фундамента. Слева – диаметр одного прутка. Справа – масса одного метра выбранной арматуры.

Зачем следует делать такой запас? Для большей устойчивости армированного каркаса, его немного вбивают в землю. Поэтому запас арматуры позволяет надёжно зафиксировать конструкцию и исключить её движение при заливке бетона. Расчёт одной стороны составит: 0.3 м умножить на 2 и сложить с длиной (0.9 м также умножить на 2).

На самой длинной стороне фундамента, которая составляет 12 м, необходимо разместить 6 таких конструкций. Таких сторон две, поэтому количество конструкций также следует умножить в 2 раза и получится 12 штук. Для широкой стороны фундамента потребуется не менее 10 арматурных прямоугольников, соответственно, для двух сторон – 20 штук, а общее количество 32 штуки.

Осталось длину одного арматурного прямоугольника перемножить на их общее количество, и ответом будет 80 м. Расчёт каркаса достаточно прост, и требует совсем небольшого количества времени, достаточно только набить руку.

Расчет количества арматуры для плитного фундамента

Плитный фундамент используется в тех местах, где необходима минимизация земельных работ. Для данной разновидности фундамента вполне достаточно полуметрового котлована, но необходимы такие строительные материалы как гидроизоляция, утеплители различного рода и небольшой слой песка.

Узнав диаметр арматуры или её сечение, данные необходимо подставить в таблицу, которая покажет не только вес одного метра материала, но и метраж в одной тонне, что очень удобно при расчётах общего количества.

Расход арматуры и расчёт её диаметра производится согласно следующих нормативных документов:

СНиП 52-01-2003.
СНиП 3.03.01-87.
ГОСТ Р 52086-2003.

Критерии выбора диаметра арматуры для плитного фундамента следующие:

При строительстве одноэтажных зданий с небольшой нагрузкой на площадь, следует использовать стержни диаметром 10 мм. На углы зданий необходимо укладывать материал толщиной не менее 12 мм.
Для каркаса двухэтажных зданий надо применять арматуру толщиной 12 мм и более. На углы плиты – 16 мм.

Удобный калькулятор для расчёта монолитной плиты: https://wpcalc.com/slab-foundation/

При расчёте количества материала для плитного фундамента следует помнить, что самым оптимальным является шаг в 20 см. Зная шаг, остаётся общую ширину монолитной конструкции поделить на данную цифру. Пример: ширина плиты составляет 8 м, необходимо разделить её на 0,2 м и получим количество 40, которое теперь следует удвоить (если ширина конструкции равна её длине), соответственно – 80 штук. Если стороны не совпадают, то их расчёт надо делать отдельно.

Видеоролик на Youtube:

Для определения общей длины арматурных стержней, их количество следует умножить на длину одной штуки: 80 штук умножить на 6 м (наиболее длинная арматура). Ответ: 480 м арматуры для плиты.

viascio.ru

Расчет материалов для плитного фундамента

Если на вашем земельном участке неравномерная почва, например, имеются песчаные подушки, торфяники и другие неравномерности, то советуем возводить дом на монолитном фундаменте. Монолитный фундамент имеет очень высокую устойчивость к любым видам нагрузок, и этот показатель позволяет при строительстве домов не опасаться просадки почвы.

Технология строительства монолитной плиты состоит из следующих основных этапов.

В первую очередь поручите специалистам провести геодезические изыскания на строительном участке. И только с учетом исследований грунта и конструкции здания можно будет определить вид монолитной плиты и рассчитать ее параметры. Затем следует подготовить котлован. Для этого вида работ вам потребуется специальная техника.

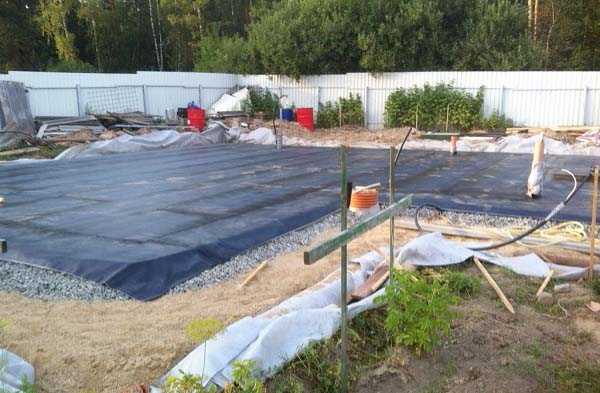

На следующем этапе на дне котлована создается песчаная подушка. С этой целью основание котлована тщательно утрамбовывается и прокладывается геотекстильной тканью. По геоткани рассыпается песок, толщиной не менее 0,2 м, поливается водой и утрамбовывается.

После высыхания песок засыпается слоем щебня 0,2-0,4 м, затем также трамбуется. И еще один слой песка, сверху по щебню, толщиной не менее 0,2 м, все слои поливаются водой и плотно утрамбовываются.

На полученный слой щебня с песком заливается тонкий слой бетона, армированного сеткой (подбетонка).

Бетон нужно выдержать до полного схватывания, после чего на образовавшуюся подушку укладывается слой гидроизоляционного материала.

По периметру подбетонки устанавливается опалубка из досок. Для избежания деформации стен она должна быть тщательно очищена и смочена водой. После установки опалубку стягивают болтами или выравнивающими балками. Необходимо всю опалубочную коробку присыпать щебнем или грунтом, укрепить подпорками из досок или арматуры.

После этого можно начинать армирование, для этого понадобится арматура. Советуем использовать витую арматуру, и не применять сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку, и плита может дать трещины.

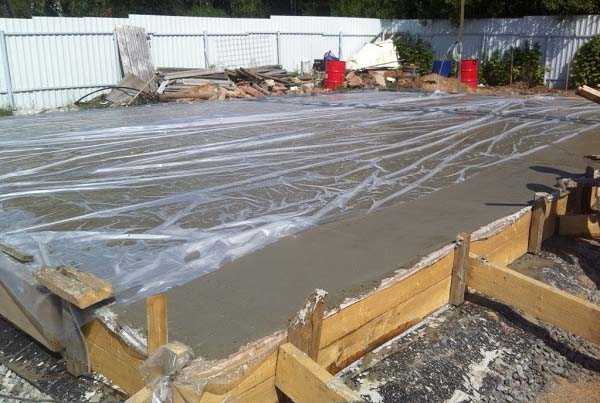

Предпоследний этап состоит из бетонирования монолитного фундамента. Перед бетонной заливкой плиты фундамента необходимо предусмотреть подготовку вводов в помещение под канализацию, водоснабжение, дренаж. Бетон заливают слоями, примерно, по 15 см каждый, после чего все тщательно ровняется лопатой. Трамбовать бетон необходимо до тех пор, пока на нем не появится вода. Затем специальными приспособлениями делаем поверхность полностью гладкой.

Когда весь процесс бетонирования завершен, и бетон затвердел, начинается разборка опалубки. После этого возведение фундамента из монолитной плиты считается завершенным.

Советуем при строительстве по периметру будущего дома обязательно устанавливать дренажную систему, которая будет защищать подвал от проникновения грунтовых вод.

stroy-calculators.ru

Расчет арматуры на ленточный фундамент

Ленточный фундамент наиболее распространен при самостоятельном возведении различных построек. Однако заливка в опалубку одного лишь бетонного раствора не делается. Для укрепления фундамента производится его армирование, что значительно усиливает конструкцию и повышает ее несущую способность.

На практике для обустройства такого «проволочного» каркаса используется металлический пруток (можно использовать новейшую композитную арматуру). Он может быть гладким или ребристым, иметь различный диаметр. Но в процессе подготовки к проведению работ необходимо рассчитать арматуру для ленточного фундамента с помощью удобного онлайн-калькулятора. Ведь если его окажется значительно больше, то куда потом девать излишки? А если не хватит, то это задержка, простой, потеря времени.

Что учесть при расчете

Любой металл подвержен коррозии. Следовательно, надежность конструкции, в которой он был использован, при его прямом контакте с водой резко снижается. В процессе монтажа, а также при дальнейшей эксплуатации бетон частично начинает крошиться. Плюс к этому, в него с разной степенью интенсивности (в зависимости от марки, наличия или отсутствия различных добавок, качества гидроизоляции) постепенно впитывается влага. Для защиты от нее арматуры каркас монтируется таким образом, чтобы все его части (прутки) отстояли от поверхности заливки примерно на 50 мм. Причем с любой стороны – с боков, сверху, снизу.
Нагрузка на вертикальные (и поперечные) части каркаса (прутки) ниже, чем на продольные. Поэтому для экономии можно использовать продукцию с меньшим диаметром. Обычно для ленточного монолита частного строения берут пруток 10 или 12 мм (для продольной укладки) и 6 или 8 мм – для вертикальной и поперечной.
Если лента имеет разную ширину (например, по периметру и внутри строения, под несущие перегородки), то расчет производится отдельно для каждой части.
Соединение продольных элементов делается с взаимным перекрытием – примерно на 50 см. Следовательно, длина каждого последующего прутка «уменьшается» на эту величину.
При заливке бетона каркас «распирает» под тяжестью раствора, особенно если использован заполнитель с крупными фракциями. Поэтому для укрепления конструкции дополнительно из этого же прутка по всему периметру ставятся скобы (в виде буквы «П»), которые «стягивают» боковые стенки «решетки».
Количество рядов по горизонтали и вертикали зависит от параметров ленты – ее ширины и глубины закладки (высоты). Чтобы не заниматься вычислениями по формулам, в которых и не каждый разберется, используют ориентировочные данные. Для небольших частных построек этого вполне достаточно.

Расстояние между прутками в горизонтальной плоскости выбирается так, чтобы между ними было не более 25 – 30 см. Как правило, они укладываются по 4 штуки в ряд. Между вертикальными элементами (и поперечными) – от 30 до 60 см по всей ленте.

Расчет производится на основании проекта, по которому будет возводиться дом. Исходными данными являются параметры монолита. Все данные замеров, во избежание путаницы, записываются в метрах.

Калькулятор расчета

Приведем сам алгоритм, выбрав произвольные данные. Подставить истинные их значения для конкретной конструкции труда не составит.

Измеряется длина ленты – L. Вдоль нее будет уложено в одном ряду, к примеру, 4 прутка. Допустим, таких рядов, в соответствие с глубиной заливки, будет 3. Следовательно, общая длина прутка = L х 4 х 3.
Количество мест соединений продольных элементов 24. Мы знаем, что каждое из них «уменьшает» пруток на длину перекрытия. Следовательно, получается: 50 см х 24 = 120 см = 12м.
По всей длине нужно уложить скобы, поперечные и вертикальные прутки.
Общая длина материала получается:

(L х 4 х 3) + 12 м + (длина поперечин, умноженная на их количество) + (длина вертикальных прутков х на количество) + (длина скобы х на количество).

Но это, если вся конструкция собирается из материала одного и того же сечения. В случае использования прутков различных диаметров подсчет ведется для каждого из них отдельно. Весь процесс армирования подробно описан в этой статье.

При наличии внутренних несущих стен для их основания вычисления проводятся по той же методике.

Несколько советов:

Ребристый пруток (в отличие от гладкого) более надежно «сцепляется» с бетонным раствором.
Необходимо выбирать прутки такой длины, чтобы при их продольной укладке было как можно меньше стыков.
Соединения по углам ленты не допускаются. Только – изгиб прутков.
Материала для арматуры нужно брать чуть больше требуемого, так как отрезки прутков могут понадобиться и для других целей. Например, установить закладные при облицовке газобетонных стен кирпичной кладкой. Вариантов много, поэтому нужно учесть все нюансы строительства, чтобы не ездить на закупки по несколько раз.

masterim.guru

Калькулятор ленточного фундамента. Расчет материалов.

Ленточный фундамент представляет собой замкнутый контур (ленту) — полосу из железобетона, укладываемую под всеми несущими стенами здания и распределяющую вес здания по всему своему периметру. Таким образом, оказывая сопротивление силам выпучивания почвы, избегая проседания и перекоса здания.

Устройство монолитного ленточного фундамента предполагает вязку арматурного каркаса и заливку его бетоном на самом строительном объекте, за счет чего и достигается целостность, или неразрывность — монолитность основания фундамента.

Калькулятор ленточного фундамента помогает рассчитать:

Площадь основания фундамента
Количество бетона для фундамента и плит перекрытия или заливки пола подвала
Арматура — количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
Площадь опалубки и количество пиломатериала в кубометрах и в штуках
Площадь всех поверхностей и боковых поверхностей и основания
Расчет стоимости стройматериалов фундамента.

Калькулятор ленточного фундамента

Онлайн калькулятор для расчета приблизительной стоимости и количества материалов для заливки монолитного ленточного фундамента для строительства здания

Особенности расчета ленточного фундамента

Состав раствора и стоимость материалов, даны для справки.
Стоимость песка и щебня указывается за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия. Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного. 1 кубический метр песка весит 1200-1700 кг, в среднем — 1500 кг.
С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее — более мелкий.

Для того, чтобы избежать чрезмерного давления веса строения на фундамент, ширина его стенок не должна быть уже ширины стен возводимого здания.

Как правило в ленточном фундаменте используют в качестве поперечной арматуры — гладкую арматуру, в качестве продольной арматуры в стальном каркасе фундамента должна быть ребристая арматура

Синонимы: основание, основа, базис, база, опора, fundamentum

wpcalc.com

Онлайн-калькулятор расчета ленточного фундамента дома

Онлайн-калькулятор расчета ленточного фундамента дома рассчитывает полную смету работ по его возведению. Учитывается количество, вес и стоимость материалов.
В результате расчета вы получите:

Площадь основания фундамента
Объем бетона для фундамента
Количество горизонтальных рядов арматуры, м
Количество вертикальных рядов арматуры, м
Количество соединительной арматуры, м
Общее число соединений
Общее количество арматуры при закладке в 4 ряда, м
Общий вес арматуры, кг
Площадь опалубки
Объем пиломатериалов для опалубки (и эквивалент в досках)

Так же калькулятор рассчитает расходы:

Требуемое количество мешков цемента по 50 кг
Стоимость цемента
Количество песка, кг
Стоимость песка
Количество щебня
Стоимость щебня
Стоимость пиломатериалов
Вес арматуры
Стоимость арматуры

Калькулятор ленточного фундамента

Калькулятор расчета материалов и их стоимость (сметы) при возведении ленточного фундамента дома.

Статьи по теме:

fundamentaya.ru
