Расчет арматуры для ленточного фундамента

Армирование бетона – не самоцель, а метод усиления бетонных конструкций, поэтому даже в индивидуальном строительстве при возведении невысоких и ненагружаемых сооружений применение арматурного каркаса в бетонных элементах будет оправданным и целесообразным. Чаще всего укреплять рекомендуется фундамент, как наиболее подверженную нагрузкам часть здания. А чтобы не тратить лишние стройматериалы, деньги и время, нужно правильно провести расчет арматуры для ленточного фундамента или другого объекта, требующего усиления прочности арматурой.

Параметры прутьев арматуры для расчета общего числа стержней в каркасе



Расчет арматурных прутьев для бетонной ленты фундамента

Как пример применения армирования сооружений в строительстве можно смело брать любой объект промышленного или частного назначения. Тем более, в индивидуальном строительстве малоэтажных коттеджей без армирования фундамента и стен невозможно достичь требуемой расчетной прочности конструкции. Для частного жилья, если это не легкий домик из древесины или щитовых каркасов, всегда возводится ленточный фундамент, а его армировать следует в обязательном порядке. И здесь придется рассчитывать не только объем бетонного раствора и вынутого грунта, но и проводить расчет количества арматуры, ее диаметра и марки. И не обязательно обращаться за выкладками в специализированную организацию, если можно это сделать своими силами.

Схемы укладки прутьев арматуры в ленте основания



Для безошибочного вычисления



количества стержней в армирующем каркасе необходимо принять во внимание следующие факторы:

1. Лента бетонного монолитного фундамента устроена так, что усилия на растяжение объекта прилагаются к поверхности ленты. Исходя из этой особенности конструкции основания, арматура глубоко в раствор не погружается;
2. Армирующий каркас укладывается как минимум на расстоянии 50-60 мм от подошвы траншеи, поверхности фундамента и боков опалубки. Расстояние соблюдается именно с целью погрузить всю арматуру в бетон и дополнительно защитить металл от воздействия коррозии;
3. Для длинных сторон армопояса используются стержни с ребристой поверхностью Ø 12-16 мм, что позволяет добиться максимального сцепления с бетонированной лентой основания дома;
4. Для коротких поперечных и стоящих вертикально арматурных стержней используются прутья Ø 6-8 мм с гладкой поверхностью, так как нагружаться эти детали каркаса будут намного меньше, и тратить стройматериалы впустую здесь нет смысла. Особенно это касается протяженных и геометрически сложных конструкций;
5. Между короткими арматурными стержнями, которые распложены вертикально и поперек армокаркаса, соблюдается шаг 20-60 мм.

Армирование углов фундамента



Неопытные мастера ошибочно считают, что общее число прутьев, как и диаметр сечения арматуры, некритично пир приблизительном соблюдении расчетов. Поэтому, стараясь сэкономить на приобретении нужных материалов, закладывают в армокаркас проволоку, трубы, сетку, уголки и другую металлопрокатную продукцию, имеющую совершенно другие критерии прочности на растяжение, изгиб и излом. Такое наплевательское отношение к самому нагружаемому узлу дома в скором времени покажет себя тем, что фундамент начнет трескаться и деформироваться, передавая деформации на стены дома, перекрытия и даже кровлю. Не допускайте применения посторонних металлических изделий в построении армирующего каркаса, иначе долговечность вашего жилья будет под сомнением.

Самостоятельно рассчитать, сколько нужно арматуры, ее диаметр для монолитной ленты фундамента, закладываемого для частного дома, несложно, и такие расчеты скорее всего покажут, что для покупки материалов вы потратите не такую уж большую сумму из семейного бюджета, так как правильно составленная схема армирования – это оптимизированная схема, учитывающая все нагрузки и распределяющая арматуру по нужным местам, а не хаотично.

Варианты армирования ленты



Правильные расчеты армирования предполагают применение арматуры в разных схемах усиления бетона. В индивидуальном строительстве популярностью пользуются два варианта – армировка 4-мя прутьями, и армирование 6-ю прутьями, как показано на рисунке выше.

При выборе одной из приведенных схем отталкиваются от регламента СП 52-101-2003, согласно требованиям которого, предельное максимальное расстояние между рядом проходящими арматурными стержнями в одной укладке не должно превышать 400 мм, а расстояние между крайним длинным прутом и боковой поверхностью бетонной ленты определяется в 0,5-0,7 метра.

При соблюдении этих условий и при ширине ленты 0,5 м используется схема армирования 6-ю прутьями. Диаметр коротких арматурных стержней, стоящих вертикально и монтируемых поперек сечения, для такой схемы рассчитывается по данным из таблицы ниже:

Условия работы арматуры	Максимальный диаметр арматурных прутьев, мм
Вертикальные прутья при высоте поперечного сечения бетонного основания менее 0,8 метра	6 мм
Вертикальные прутья при высоте поперечного сечения бетонного основания более 0,8 метра	8 мм
Поперечная арматура	6 мм

Как рассчитать диаметр прутьев



Калькулятор вес арматуры

Если рассчитать количество поперечных и вертикальных стержней арматуры помогла справочная таблица, то расчет армирования ленточного фундамента в продольном разрезе требует использования математики и соблюдения норм СНиП 52-01-2003, которые ограничивают S

min (минимальную площадь) продольной арматуры до 0,1% от сечения ж/б ленты в поперечнике. Вычислить площадь сечения ленты просто – достаточно перемножить ее высоту и ширину. Производить расчеты для каждого стержня в отдельности не нужно. Существуют справочные данные, использование которых поможет узнать требуемый диаметр прутьев для армокаркаса:

Диаметр прутьев, мм	Площадь поперечного разреза арматурного стержня (см2), в зависимости от общего количества прутьев в разрезе
	1	2	3	4	5	6	7	8	9
6	0,28	0,57	0,85	1,13	1,41	1,7	1,98	2,26	2,54
8	0,5	1,01	1,51	2,01	2,51	3,02	3,52	4,02	4,53
10	0,79	1,57	2,36	3,14	3,93	4,71	5,5	6,28	7,07
12	1,13	2,26	3,39	4,52	5,65	6,79	7,92	9,05	10,18
14	1,54	3,08	4,62	6,16	7,69	9,23	10,77	12,31	13,85
16	2,01	4,02	6,03	8,04	10,05	12,06	14,07	16,08	18,1
18	2,55	5,09	7,63	10,18	12,72	15,27	17,81	20,36	22,9
20	3,14	6,28	9,42	12,56	15,71	18,85	21,99	25,13	28,28
22	3,8	7,6	11,4	15,2	19	22,81	26,61	30,41	34,21
25	4,91	9,82	14,73	19,63	24,54	29,45	34,36	39,27	44,18



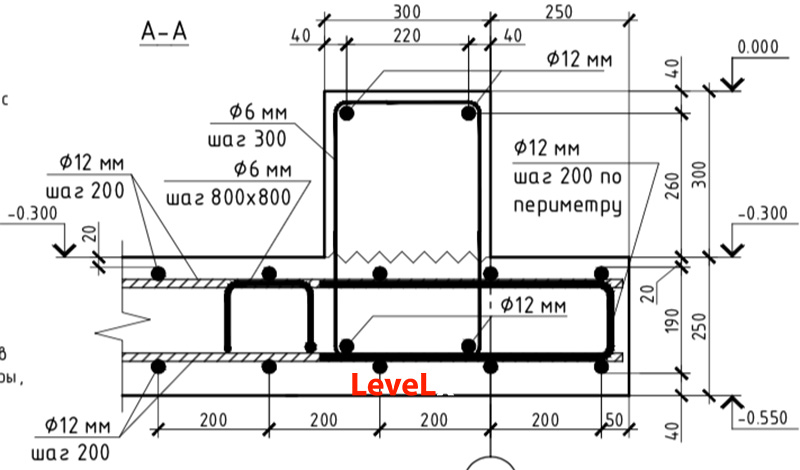

Расположение продольной и поперечной арматуры



Если длинная сторона ленточного фундамента превышает 3 метра, то D_min продольных прутьев арматуры берется не менее 12 мм.

Схема с четырьмя арматурными продольными прутьями хорошо зарекомендовала себя при армировании ленточного фундамента с шириной бетонной ленты ≤ 0,4 м. Выбор диаметров прутьев проводится по таблице, приведенной выше: если ширина фундамента составляет 40 см, а высота – 1 метр, то для продольного армирования 4-мя стержнями подходит арматура Ø 12 мм из простого расчета, что 4 таких стержня имеют сечение 4,52 см². Таким же образом рассчитывается диаметр прутьев для схемы с 6-ю прутьями.

Армировать ленту следует только прутьями одного диаметра, чтобы вектор нагрузки распределялся по поверхности бетона равномерно. Если это условие невыполнимо, то прутья большего диаметра закладываются в нижних рядах каркаса.

Схема раскладки арматуры



Расчет количества арматурных прутьев нужен не только для экономии материалов, но и для других случаев. Например, завоз арматуры без предварительного расчета может вылиться в ее нехватку, и тогда придется не только докупать недостающее количество металлопроката, но и тратиться на доставку, что увеличит брешь в семейном бюджете. Поэтому лучше потратить несколько часов на расчеты.

Практический пример для расчета продольных арматурных прутьев для фундамента шириной 0,4 метра, с длинными стенами 12 м, короткими стенами 6 м, и одной несущей стеной по центру:

Находим длину стен основания: 6м х 3 м + 12 м х 2 м = 42 метра.

При ширине ленты 40 см применяется 4-хстержневая схема армирования, поэтому результат умножаем на 4: 42 м х 4 шт. = 168 метров.

Раскладка арматуры по схеме с четырьмя прутьями



Правильный подсчет количества продольных арматурных прутьев должен учитывать нахлест стержней арматуры при вязке, и это особенно заметно при сборке длинных армирующих каркасов, превышающих длину прутьев. Стыковка прутьев арматуры производится внахлест, это видно на схеме, приведенной ниже. Стержни напускаются друг на друга на расстояние не менее 30 арматурных диаметров. Это значит, что при использовании стержней Ø 12 мм длина напуска будет равна 12 х 30 = 360 мм.

Стыковка прутьев





Не пропустить этот важный момент в расчетах поможет два способа:

1. Составьте схему размещения стержней в каркасе, и по схеме вычислите количество стыков с напуском;
2. Добавьте к результату 10-15% для обеспечения запаса.

Пример: Если общая длина продольных прутьев составляет 200 метров, то с учетом запаса нужно будет закупать 200 х 10% (15%) = 220 (230) метров.

Кроме закупки основной арматуры, продольной, поперечной и вертикальной, понадобится и мягкая вязальная проволока для связки стержней в местах их пересечений. Сколько потребуется проволоки, можно рассчитать довольно просто: на одну связку уходит в среднем до 30 см проволоки.

Расчет количества арматуры для ленточного фундамента

Одним из главных факторов для долговечности любой постройки является не само сооружение, а основание, на котором оно стоит. Чем оно крепче, тем более солидный дом можно будет на нем построить. Расчет армирования ленточного фундамента – это процедура подсчета количества арматуры, которая потребуется в строительных работах. Конечно, можно произвести подсчеты при помощи онлайн-калькулятора (их достаточно в сети Интернет), но гораздо надежнее – выполнит их вручную, тем более это не слишком сложно.

Содержимое

• 1 Расчет арматуры для ленточного основания
  • 1.1 Количество поясов
  • 1.2 Подсчет количества арматуры
  • 1.3 Пример расчета
• 2 Советы специалистов

Расчет арматуры для ленточного основания

При расчетах ленточного фундамента важны следующие параметры:

• класс и сечение прутьев;
• способ укладки и вязки;
• требуемый объем материалов.

При возведении невысоких зданий обычно используют металлопрокат с сечением 12. Для продольных отрезков больше подходят прутья с ребристой поверхностью, поперечным и вертикальным отрезкам – гладкие, с меньшим сечением.

Когда выбирается арматура для фундамента, расчет необходимо производить с учетом одного фактора: ее площадь должна составлять 0,1% от площади сечения каркаса. Чтобы посчитать этот параметр, необходимо высоту основания умножить на ширину. Так, если глубина составляет 80 см, а ширина 50 см, то получится: 80*50=4000 см². Минимальная площадь в таком случае составит: 4000*0,1=4,0 см². Зная эту цифру, можно более точно определиться с объемом металлопроката и его сечением.

Количество поясов

В расчет армирования фундамента также входит число поясов, их может быть 1,2 или 3. Один пояс делается для совсем небольших одноэтажных построек. Два пояса – для более тяжелых. Два ряда позволяют более равномерно распределить нагрузку в мелком и среднезаглубленном фундаменте. Три пояса используются для глубоких оснований.

Подсчет количества арматуры

Расчет арматуры фундамента должен учитывать длину всех стен и перегородок постройки.

1. Замерьте периметр основания постройки, включая внутренние стены. Для получения метража горизонтальных несущих прутьев умножьте полученное значение на 4.
2. Разделите значение периметра на расстояние, через которое будет выполняться вязка. Умножьте это число на 4 – так вы посчитаете, сколько требуется перемычек.

Пример расчета

Допустим, нам требуется арматура на фундамент, расчет которой ведется для небольшой постройки: со сторонами 6 и 8 метров и двумя перегородками 4 и 6 метров. Длина периметра составит: (6+8)*2 +(4+6)=38 метров. В таком случае протяженность горизонтального пояса получится 152м.

Обычно данный металлопрокат продают в нарезке по 6 м. То есть на сторонах с длиной 8 метров нужно будет выполнять стык арматуры с 2-ухметровыми остатками. Они останутся от нарезки кусков для 4-ехметровых перегородок. Получается (4+4)*2=8. Это количество стыков. Важно учитывать, что для каждого из них необходимо делать нахлест, минимум по 0,5 м в каждую из сторон. В итоге получаем 152+8=160 метров или 27 прутьев арматуры. Это и есть расчет расхода арматуры на фундамент.

Советы специалистов

1. Лучший способ вязки – под углов 90 градусов друг к другу, это позволит сделать более надежный фундамент.
2. Связывать арматуру лучше проволокой, а не при помощи сварки. Она делает места стыков более хрупкими. Лучше использовать стальную отожженную проволоку.
3. Расчет количества арматуры на фундамент должен проводиться уже на месте будущего дома, так как теоретические предположения могут отличаться от фактических. Например, если грунт плохой, может потребоваться 3 пояса армирования.
4. В качестве опоры для прутьев обычно используют части кирпичей. Более оптимальный вариант – специальные ластиковые держатели.

Крепкий дом – это сооружение, в основании которого было выполнено грамотное армирование фундамента, расчет арматуры был верным и все работы выполнялись специалистами.

Видео по армированию фундамента:

схемы, расчет диаметра арматуры, расположение в углах и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длина в десятки раз превышает глубину и ширину. Благодаря такой конструкции практически все нагрузки распределяются по ленте. Сам по себе бетонный камень не может компенсировать эти нагрузки: его прочность на изгиб недостаточна. Для придания конструкции повышенной прочности используется не просто бетон, а железобетон – это бетонный камень с расположенными внутри стальными элементами – стальной арматурой. Процесс укладки металла называется армированием ленточного фундамента. Сделать его своими руками несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и марка арматуры – все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент, необходим проект. С другой стороны, если вы строите небольшую постройку, то можно попробовать, исходя из общих рекомендаций, сделать все самостоятельно, в том числе спроектировать схему армирования.

Содержание статьи

• 1 Схема армирования
  • 1. 1. Каким видом фитингов необходимы
• 2 DIY Расчет армии стриптиза. 3 Армирование углов
• 4 Армирование подошвы ленточного фундамента
• 5 Сколько нужно стержня
• 6 Технологии сборки арматуры для ленточного фундамента

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении прямоугольник. И этому есть простое объяснение: эта схема работает лучше всего.

Армирование ленточного фундамента с высотой пояса не более 60-70 см

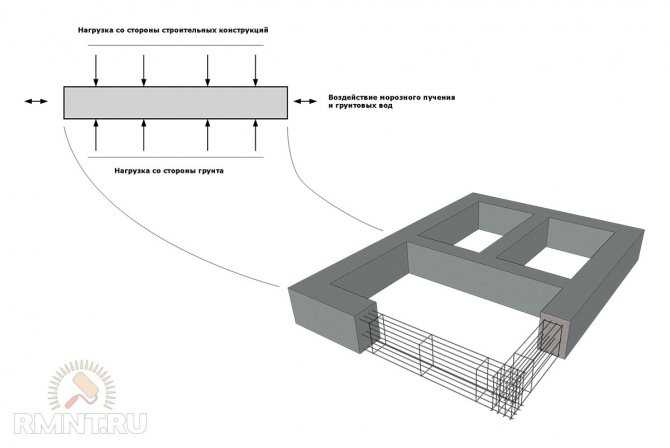

На ленточный фундамент действуют две основные силы: снизу в мороз давят силы пучения, сверху – нагрузка от дома. В этом случае середина ремня почти не нагружена. Для компенсации действия этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелкозаглубленных и среднезаглубленных фундаментов (глубиной до 100 см) этого достаточно. Для глубоких поясов требуется 3 пояса: слишком большая высота требует усиления.

О глубине фундамента можно прочитать здесь.

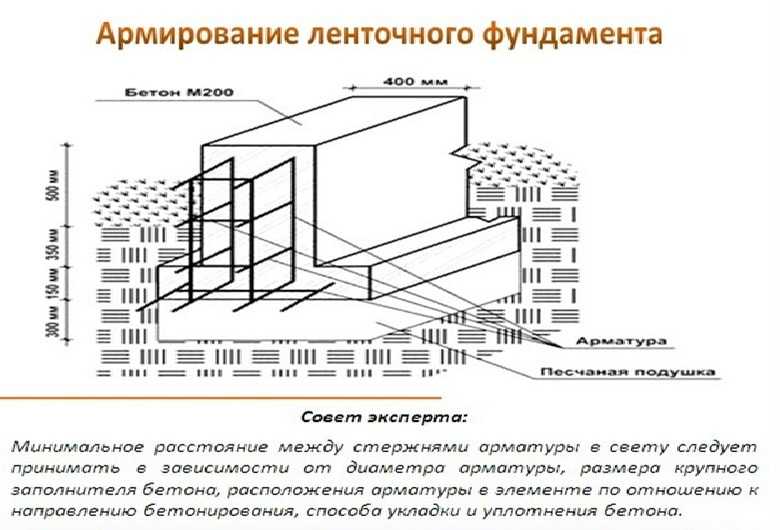

Для большинства ленточных фундаментов армирование выглядит так

Для того, чтобы рабочая арматура находилась на нужном месте, ее определенным образом закрепляют. И делают они это с помощью более тонких стальных стержней. Они не участвуют в работе, а только удерживают рабочую арматуру в определенном положении – создают структуру, поэтому такой вид арматуры называют структурным.

Для ускорения работы при вязании армирующего пояса используются зажимы

Как видно на схеме армирования ленточного фундамента, стержни продольной арматуры (рабочая) связаны с горизонтальными и вертикальными опорами. Часто их делают в виде замкнутой петли — зажима. С ними проще и быстрее работать, а конструкция надежнее.

Какая нужна арматура

Для ленточного фундамента используются два вида стержня. Для продольных, несущих основную нагрузку, требуется класс АII или АIII. Причем профиль обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую АИ первого класса, толщиной 6-8 мм.

Недавно на рынке появилась фурнитура из стеклопластика. По заверениям производителей, он обладает лучшими прочностными характеристиками и более долговечен. Но многие проектировщики не рекомендуют использовать его в фундаментах жилых домов. По нормам это должен быть железобетон. Характеристики этого материала давно известны и рассчитаны, разработаны специальные профили армирования, которые способствуют тому, что металл и бетон объединяются в единую монолитную конструкцию.

Классы и диаметры арматуры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам – все это неизвестно и не изучалось. Если вы хотите поэкспериментировать, используйте стекловолокно. Нет – берите железную фурнитуру.

Самостоятельный расчет арматуры ленточного фундамента

Любые строительные работы нормируются ГОСТ или СНиП. Армирование не является исключением. Это регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество необходимой арматуры: она должна составлять не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится путем умножения длин его сторон. Если лента 80 см в глубину и 30 см в ширину, то площадь будет 80 см * 30 см = 2400 см ² .

Теперь нужно найти общую площадь арматуры. По СНиП она должна быть не менее 0,1%. Для данного примера это 2,8 см ² … Теперь методом подбора определяем диаметр стержней и их количество.

Цитаты из СНиП, которые относятся к армированию (для увеличения картинки щелкните по ней правой кнопкой мыши)

Например, мы планируем использовать арматуру диаметром 12 мм. Площадь его поперечного сечения 1,13 см ² (рассчитывается по формуле площади круга). Оказывается, для предоставления рекомендаций (2,8 см ² ) нам нужно три стержня (или еще говорят «нитки»), так как двух явно недостаточно: 1,13 * 3 = 3,39 см ² , что больше 2,8 см ² , что рекомендует СНиП. Но три нити нельзя разделить на два ремня, и нагрузка будет значительной с обеих сторон. Поэтому кладут четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого стержня 0,79 см ² … Если умножить на 4 (минимальное количество стержней рабочей арматуры для ленточного каркаса), то получим 3,16 см ² , чего тоже хватает с запасом. Так для этого варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж выполняется с помощью стержней с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента мы разобрались, нужно определить с каким шагом монтировать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров также существуют методы и формулы. А вот для небольших построек проще. Согласно рекомендациям стандарта, расстояние между горизонтальными ветвями не должно быть более 40 см. Они ориентируются на этот параметр.

Как определить на каком расстоянии прокладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находиться в бетоне. Минимальное расстояние от края 5 см. Исходя из этого, рассчитывается расстояние между брусками: как по вертикали, так и по горизонтали оно на 10 см меньше размеров ленты. При ширине фундамента 45 см получается, что между двумя нитями будет расстояние 35 см (45 см – 10 см = 35 см), что соответствует стандарту (менее 40 см).

Шаг армирования ленточного фундамента – это расстояние между двумя продольными брусьями

Если наша лента 80*30 см, то продольная арматура располагается на расстоянии 20 см друг от друга (30 см – 10 см) . Так как основания среднего фундамента (высотой до 80 см) требуют двух поясов арматуры, один пояс от другого располагается на высоте 70 см (80 см – 10 см).

Теперь о том, как часто ставить перемычки. Этот стандарт есть и в СНиП: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента рассчитывалось своими руками. Но учтите, что не учитывалась ни масса дома, ни геологические условия. Мы исходили из того, что эти параметры были основаны на калибровочной ленте.

Армирование углов

При строительстве ленточного фундамента самым слабым местом являются углы и примыкание стен. В этих местах подключаются нагрузки от разных стен. Чтобы они успешно перераспределились, необходимо правильно связать арматуру. Просто подключать его неправильно: этот способ не передаст нагрузку. В результате через некоторое время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: либо используются отводы – Г-образные хомуты, либо продольные нити делаются на 60-70 см длиннее и загибаются вокруг угла

Во избежание такой ситуации при армировании углов применяются специальные схемы используется: штанга перегибается с одной стороны на другую. Этот «нахлест» должен быть не менее 60-70 см. Если длины продольной планки для изгиба недостаточно, используйте Г-образные хомуты со сторонами не менее 60-70 см. Схемы их расположения и крепления арматуры показаны на фото ниже.

По такому же принципу армируются примыкающие стены. Также желательно взять арматуру с запасом и согнуть ее. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточный фундамент (для увеличения рисунка щелкните по нему правой кнопкой мыши)

Обратите внимание: в обоих случаях в углах шаг поперечных перемычек уменьшен вдвое . В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень большой несущей способностью, на пучинистых грунтах или под тяжелыми домами часто ленточные фундаменты делают с подошвой. Он передает нагрузку на большую площадь, что придает большую устойчивость фундаменту и уменьшает величину просадок.

Чтобы подошва не разваливалась от давления, ее также необходимо армировать. На рисунке показаны два варианта: одно- и двухпоясная продольная арматура. Если грунт сложный, с сильной склонностью к зимнему запеканию, то можно укладывать два пояса. Для нормальных и среднебогатых почв достаточно одного.

Уложенные в длину стержни арматуры рабочие. Их, так же как и для ленты, берут второго или третьего класса. Они располагаются на расстоянии 200-300 мм друг от друга. Они соединяются с помощью коротких стержней.

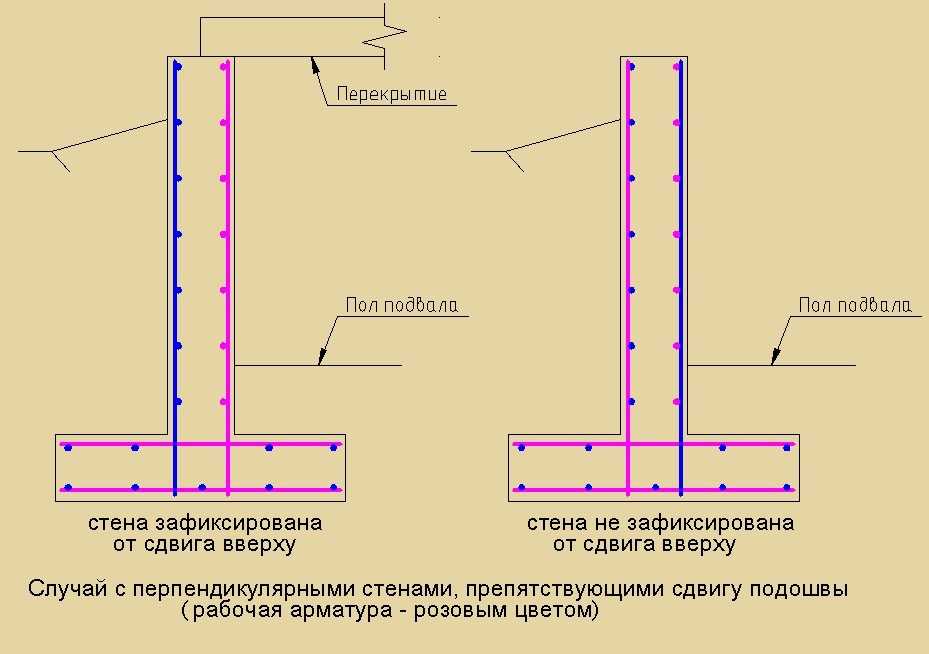

Два способа армирования основания ленточного фундамента: слева для оснований с нормальной несущей способностью, справа – для не очень надежных грунтов

Если подошва не широкая (жесткая схема), то поперечные сечения конструктивны и не участвуют в распределении нагрузки. Затем их делают диаметром 6-8 мм, загибают на концах так, чтобы они закрывали крайние стержни. Привязал к каждому вязальной проволокой.

Если подошва широкая (гибкий рисунок), поперечное усиление в подошве также работает. Она сопротивляется попыткам почвы «обрушить» ее. Поэтому в данном варианте подошвы используется ребристая арматура того же диаметра и класса, что и продольная.

Сколько нужно стержня

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам нужно. Они укладываются по всему периметру и под стены. Длина ленты будет равна длине одного арматурного стержня. Умножив его на количество нитей, вы получите необходимую длину рабочей арматуры. Затем к полученной цифре прибавьте 20% – запас на стыки и нахлесты. Именно столько в метрах вам понадобится рабочей арматуры.

Считаешь по схеме сколько продольных нитей, потом считаешь сколько нужно конструктивных стержней

Теперь нужно рассчитать количество конструктивной арматуры. Учитывайте, сколько должно быть поперечных перемычек: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиП). Затем вычисляете, сколько потребуется на изготовление одной перемычки (ширину арматурного каркаса сложите с высотой и удвойте ее). Полученную цифру умножьте на количество перемычек. Вы также добавляете 20% к результату (за связи). Это будет количество конструктивной арматуры для усиления ленточного фундамента.

По аналогичному принципу считаем количество, которое необходимо для усиления подошвы. Собрав все вместе, вы узнаете, сколько нужно арматуры для фундамента.

О выборе марки бетона для фундамента можно прочитать здесь.

Технологии сборки арматуры для ленточных фундаментов

Армирование ленточного фундамента своими руками начинается после установки опалубки. Возможны два варианта:

• Весь каркас собирается непосредственно в котловане или траншее. Если ремень узкий и высокий, работать неудобно.

  Армирующий пояс можно вязать отдельно, а затем уже на месте установить в опалубку и связать в единое целое

  Как видите, армирование ленточного фундамента – процесс долгий и не самый простой. Но справиться можно даже в одиночку, без помощников. Однако это займет много времени. Удобнее работать вдвоем или втроем: удилища носить и выставлять.
