Калькулятор ленточного фундамента - Онлайн расчет

Содержание

Калькулятор ленточного фундамента

Калькулятор ленточного фундамента

Грамотно спроектированный и построенный фундамент гарантирует долговечную эксплуатацию любого здания и сооружения. Сегодня существует несколько популярных типов оснований, но самым востребованным из всех безусловно является ленточный. Для его создания не требуется специальное оборудование, а технология монтажа проста, как два пальца – каждый в состоянии построить ленточный фундамент своими руками.

Сервис KALK.PRO предлагает вам выполнить расчет ленточного фундамента с помощью онлайн-калькулятора. Он предназначен для расчета количества и объема материалов, подбора оптимальной толщины ленты, определения допустимой нагрузки на грунт и многого другого. Для наглядности программа выводит динамические чертежи и 3D-модель, которые изменяются в зависимости от выбираемых параметров и задаваемых значений.

Калькулятор позволяет рассчитать

МЗЛФ, стандартный или углубленный фундамент монолитного типа – методика вычисления во всех случаях ничем не отличается. Для удобства пользователей, в алгоритм программы заложен расчет арматуры и расчет бетона для ленточного фундамента. В скором времени планируется добавить опалубку.



Инструкция

Наш сервис позволяет рассчитать ленточночный фундамент под дом максимально точно, однако достоверность этих расчетов напрямую зависит, от того какие параметры вы заполните в поля калькулятора. Специально для исключения подобных недоразумений, было записано обучающее видео с подробным пояснением всех элементов калькулятора ленточного фундамента и используемых величин. Смотрите инструкцию и задавайте свои вопросы в комментариях, если требуется уточнение.

Для тех, у кого нет возможности просмотреть видео со звуком или есть проблемы с воспроизведением видео, мы подготовили укороченную текстовую версию примера расчета ленточного фундамента на нашем сервисе. Читайте чуть ниже.

Заполняйте поля калькулятора ВНИМАТЕЛЬНО, так как любая, даже незначительная ошибка может стоить потраченного времени и средств.



Обзор интерфейса

Интерфейс калькулятора расчета ленточного фундамента должен быть интуитивно понятен большинству пользователей, так как выполнен достаточно просто.

Основная часть программы подразделяется на несколько крупных элементов:

  • Вводный блок с начальными данными и упрощенной схемой.
  • Подробный чертеж ленточного фундамента, который отрисовывается на основании первого пункта.
  • Интерактивная 3D-модель, которая позволяет посмотреть все элементы конструкции в трехмерном пространстве.
  • Результаты расчета (материалы, величины, допустимые значения…).

Также под самим калькулятором, приведена небольшая справка, в каких форматах доступно скачивание, как сохранить результат, отправить по электронной почте или добавить в закладки.



Схема

Исходя из плана вашего дома, вы начинаете визуализировать устройство монолитного ленточного фундамента. С помощью конфигуратора, задайте необходимое количество лент и их расположение.

Сервис ограничивает максимально возможное количество осей по горизонтали и по вертикали. Вы можете задать не более 2 дополнительных линии по каждому направлению, т.е.

в сумме не больше 8 осей.

Для того чтобы добавить параллельные горизонтальные (буквенные) оси, выберите в первом пункте AD0 необходимое количество (1 или 2). Новые прямые расположатся между осями AD и будут называться B и С.

Вертикальные оси (цифровые) добавляются не на всю длину ленточного фундамента, а конкретно к каждой секции AB, BC или CD.

Для того чтобы сместить секцию, заполните поле «Смещение стороны». Подробнее об этом смотрите ниже, где разбирается практический пример.



Пример 1.

Для того чтобы получить квадратный монолитный ленточный фундамент для дома, разделенный на 9 равных блоков, вам нужно:

  • добавить две оси в пункте AD0;
  • добавить две оси в пункте AB0;
  • добавить две оси в пункте BC0;
  • добавить две оси в пункте CD0.
Чертеж ленточного фундамента



Пример 2.

У вас нестандартный фундамент, который разделен на 6 неравнозначных секций. Блок AB разбит на три части, блок BC на две, а CD не разбит.

  • добавить две оси в пункте AD0;
  • добавить две оси в пункте AB0;
  • добавить одну ось в пункте BC0;
  • в пункте CD0 оставить ноль.
Схема ленточного фундамента

Таким образом, «играясь» значениями, вы можете сделать схематичный чертеж фундамента с любыми видами секций. Также, для вашего удобства есть возможность повернуть чертеж (на 90, 180 или 270 градусов), выбрать его цвет, включить сетку и показывать ли направляющие линии.



Характеристики фундамента

Теперь нам необходимо указать размеры сторон, ширину ленты, высоту и глубину заложения ленточного фундамента, а также используемую марку бетона.

Заполнение полей с размерами сторон, не должно вызвать сложностей – все наглядно проиллюстрировано на чертеже ленточного фундамента.

Высота ленты рассчитывается индивидуально, в зависимости от ваших предпочтений, высоты цоколя или по другим причинам. Стандартная величина 40-50 см.

Глубина заложения фундамента высчитывается на отдельном калькуляторе, который расположен на нашем сайте. Перейти на него вы можете по ссылке в самом калькуляторе или щелкнув тут: определение глубины заложения фундамента.

Немного теории. Строительство ленточного фундамента на сильнопучинистых грунтах при высоком уровне грунтовых вод, возможно только при условии заглублении ленты на 30 и более сантиметров ниже уровня промерзания, т.е. у вас получится заглубленное основание. В этом случае силы морозного пучения оказывают воздействие не по вертикали, а по касательной, тем самым значительно сокращая разрушительный эффект. Для всех остальных ситуаций, когда грунт не подвержен сильному пучению, есть смысл использовать мелкозаглубленный (незаглубленный) ленточный фундамент, как наиболее выгодный и простой в монтаже.

Ширина ленты подбирается на основании типа подстилающего грунта, на котором предполагается строительство и массы вышележащей конструкции. Смысл заключается в соблюдении баланса между давлением сооружения на грунт и максимально допустимым давлением, которое грунт может выдержать. Для большинства случаев в частном строительстве действует правило, что

ширина ленты должна быть больше толщины стены на 10 см. Однако если калькулятор выдаст предупреждение, что эти значения для вас недопустимы – используйте рекомендуемую величину, которую он вам предложит.



Расчет бетона на ленточный фундамент – Калькулятор

Для возведения основания, рекомендуется использовать только высокопрочные растворы бетона марки М300 и выше. Использование смеси меньшей прочности, может привести к деформациям и разрушению конструкции – экономия средств на более дешевых материалах в данном случае неуместна. Заполните соответствующие поля в калькуляторе для выполнения надежного расчета бетона.

Выполнить приблизительный расчет нагрузки на ленточный фундамент на основании массы коробки дома, можно на специальном калькуляторе строительных блоков. Для получения более точного значения, прибавьте 10-15% для учета веса кровли, снеговой и ветровой нагрузки. На странице расчета сопротивления грунта основания узнайте максимально допустимую нагрузку на подстилающую поверхность.



Подсыпка

Подсыпка фундамента обеспечивает надежность и долговечность всей конструкции дома в целом. В большинстве случаев используется подушка из песка, щебня или ПГС. Наш калькулятор по умолчанию считает, что вы будете применять песок. В зависимости от типа грунта толщина подушки должна быть

от 30 до 60 см.



Расчет арматуры для ленточного фундамента

Создание надежного основания невозможно без изготовления качественного арматурного каркаса, поэтому важно выполнить правильный расчет армирования для ленточного фундамента. Выберите предполагаемый диаметр стержней, количество горизонтальных рядов, прутков и шаг между вертикальными рядами. Если вы планируете углублять арматуру в землю, укажите это в соответствующем поле.

Если вы не знаете или не уверены, как правильно вязать арматуру для ленточного фундамента, следует обратиться к определенным нормам, которые изложены в СНиП 52-01-2003 (СП 63.13330.2010), в частности, особое внимание следует уделить параграфу «Конструктивные требования»:

  • пункт 7.3.4 – минимальное расстояние между стержнями арматуры следует принимать в зависимости от диаметра арматуры, но не менее 25 мм;
  • пункт 7.3.6 – расстояние между стержнями продольной арматуры следует принимать не более двукратной высоты сечения элемента и не более 400 мм, и чем больше нагрузка на основание, тем меньше оно будет, но не менее 100 мм;
  • пункт 7.3.7 – поперечную арматуру следует устанавливать с шагом не более половины рабочей высоты сечения элемента и не более 300 мм.

Соблюдая эти правила, вы можете быть уверены, что выполняете правильную укладку арматуры в ленточный фундамент. Данные правила действуют для частного строительства, но для более сложных конструкции, существуют определенные поправки и примечания с которыми необходимо ознакомиться более подробно.

Вы также можете поставить галочку, чтобы армирование отрисовалось на 3D-модели. В данном случае расчет программы может занять до 5 минут, в зависимости от производительности вашего устройства. Даже если браузер предлагает закрыть страницу, дождитесь окончания операции!



Монолитная плита на ленточном фундаменте

Ленточный фундамент с монолитной плитой пола является отличным решением, если вы хотите обезопасить свой дом от вредителей (грызунов, насекомых), а также опасаетесь преждевременного разрушения деревянного перекрытия, в следствие повышенной влажности, или деформации пола, при заливке бетона в отдельные ячейки между лентами. Бетонное перекрытие отлично подойдет, как для легких домов из пеноблоков и газобетона, так и для тяжелых – из кирпича и камня.

Укажите в программе желаемую толщину плиты, сторону арматурной сетки (сторону квадратной ячейки), диаметр арматуры и марку бетона (М200 и более).

Как только заполните все поле, нажмите кнопку «Рассчитать»!



Чертеж ленточного фундамента

После того, как калькулятор произведет необходимые расчеты, вам будет доступен чертеж фундамента и трехмерная модель конструкции.

План – это вид сверху на ваше основание с указанием линейных размеров. Это ваш главный ориентир при строительстве, он позволяет получить в упрощенном виде отчетливое представление, что от вас требуется и к чему стоит стремиться.

Вид в 3D наглядно демонстрирует вид будущего фундамента. Визуализация помогает оценить проект в реальных пропорциях, увидеть плюсы и минусы предполагаемой конструкции и принять окончательное решение — это то, что вам нужно или нет. Вы можете рассмотреть на нем поверхность земли, песчаную подушку, естественно, сам фундамент и кладку арматуры. Все элементы интерактивны и строятся на основании указанных данных.



Результаты расчета

Наш сервис рассчитывает все необходимые параметры, которые могут быть использованы при строительстве фундамента. Рассмотрим некоторые из них наиболее подробно.



Фундамент

Давление фундамента на основание грунта не должно превышать максимально допустимое.

В случае,если ширина ленты фундамента была подобрана неверно, результат будет подсвечиваться красным цветом. Это означает, что конструкция здания слишком массивна, и лента будет прорезать грунт, до тех пор, пока не встретит препятствие. Если же вы указали все правильно, то вы увидите зеленую подсветку.

Рекомендуемая ширина фундамента – наиболее оптимальная величина, с точки зрения искусственного интеллекта, при заданных условиях типа грунта и возможных нагрузок на него.

Согласно СП 52-101-2003, процентное соотношение площади сечения продольной арматуры к поперечному сечению фундаментной плиты (коэффициент армирования) для бетонных конструкций, должен быть

не менее 0,025%. Если ваше значение меньше нормативного, стоит увеличить количество вертикальных и горизонтальных рядов.



Материалы

В этом блоке выводятся все материалы и их количество (размерные величины), которые потребуются при строительстве ленточного фундамента и сопутствующих элементов. Например, вы можете узнать:

  • объем и массу бетона фундамента;
  • общую длину стержней арматуры и их количество;
  • сколько потребуется вязальной проволоки;
  • что потребуется для отливки монолитной плиты на ленту;
  • как много нужно заказать песка под фундамент и под бетонную стяжку;

С остальными элементами, можно ознакомиться непосредственно в самом интерфейсе.

Попробуйте калькулятор МЗЛФ и оцените все преимущества работы с нашим сервисом.



Расчет ленточного фундамента – Пример

Справочная теоретическая информация помогает понять некоторые спорные моменты, однако все становится намного очевиднее, когда разбираешь реальную практическую ситуацию.

Мы выбрали из интернета случайную схему одноэтажного дома и на ее основании выполнили расчет ленточного фундамента на нашем калькуляторе. Все начальные условия представлены на изображении. Длины сторон указаны в миллиметрах, но мы для удобства будем записывать в сантиметрах.

Проект одноэтажного дома



Построим упрощенную схему с помощью блока "Ориентация".

Схема фундамента на онлайн-калькуляторе



Перенесем все размеры с рисунка в калькулятор и предположим, что ширина ленты будет равна 40 см.

Ширина ленты фундамента



Для того чтобы получить отступ слева для «Кухни-гостиной», необходимо сдвинуть сторону CD направо. Заполняем размер стороны и смотрим длину террасы, она равна 300 см (3000 мм), значит нужно вписать в поле «Смещение стороны CD» 300 см.

Размеры фундамента



Нажмем кнопку «Рассчитать», для того чтобы посмотреть правильно ли у нас все получилось.

Чертеж ленточного монолитного фундамента



Как мы видим нижняя комната стоит немного криво, а размеры совсем не те, что мы указали в условии.

Во-первых, это связано с тем, что на схеме, которую мы повторяем, длина стороны комнаты вместе со стеной равняется длине стороны без стены, что само по себе в корне неверно.

Во-вторых, обратите внимание, что в калькуляторе ленточного фундамента отсчет на боковых сторонах начинается не от краев ленты, а от внутренних осей симметрии.

Разрез ленточного фундамента (чертеж)



Для того чтобы исправить положение и выровнять «Кухню-гостиную», увеличим ее размер на 20 см, а смещение сократим на те же 20 см.

Смещение секции ленточного фундамента



В результате фундамент приобретает нужную нам форму.

План ленточного фундамента (чертеж)Модель армирования ленточного фундамента



Калькулятор поддерживает ввод ОТРИЦАТЕЛЬНЫХ значений в поле «Смещение стороны». За ноль принимается ось 1. Это необходимо для того, чтобы вы могли создать ленточный фундамент произвольной формы.



Смещение секции ленточного фундамента



Теперь вы знаете, как рассчитать ленточный фундамент под дом на нашем калькуляторе правильно. Обращаем ваше внимание, что выделенные пункты обязательно должны выделяться зеленым цветом, иначе фундамент будет крайне неустойчив.

Прежде всего, основание может не выдержать нагрузки вышележащей конструкции здания и в скором времени лента деформируется. Во втором случае, при недостаточной ширине ленты, сооружение начнет углубляться в грунт до тех пор, пока одна из его частей не упрется в более плотные породы и, тогда из-за неравномерного распределения давления, фундамент просто разорвет.

Расчет ленточного фундамента для дома газоблока



Надеемся, что вам была полезна инструкция по работе с калькулятором расчета ленточного фундамента. Если у вас есть вопросы, замечания или предложения по работе сервиса, пожалуйста, свяжитесь с нами любым доступным способом.

необходимый диаметр и толщина, количество

Содержание статьи:

Каждая стройка начинается с устройства надёжного основания. Ленточный фундамент — самая распространённая конструкция в малоэтажном строительстве. Расчёт арматуры для ленточного фундамента важен уже на этапе проектирования и доставки строительных материалов. Расчёт поручают профессионалам или проводят самостоятельно, изучив руководящие документы.

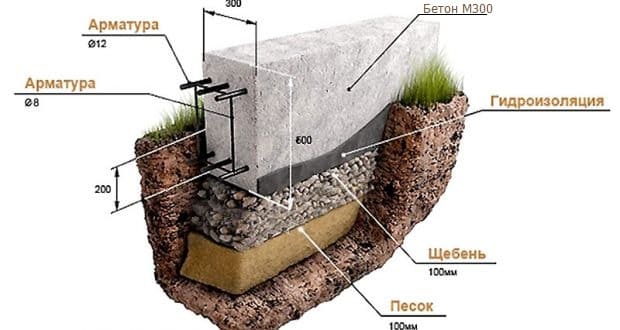

Назначение армирования

Арматура оказывает сопротивление нагрузкам на фундамент со стороны грунта и самого здания

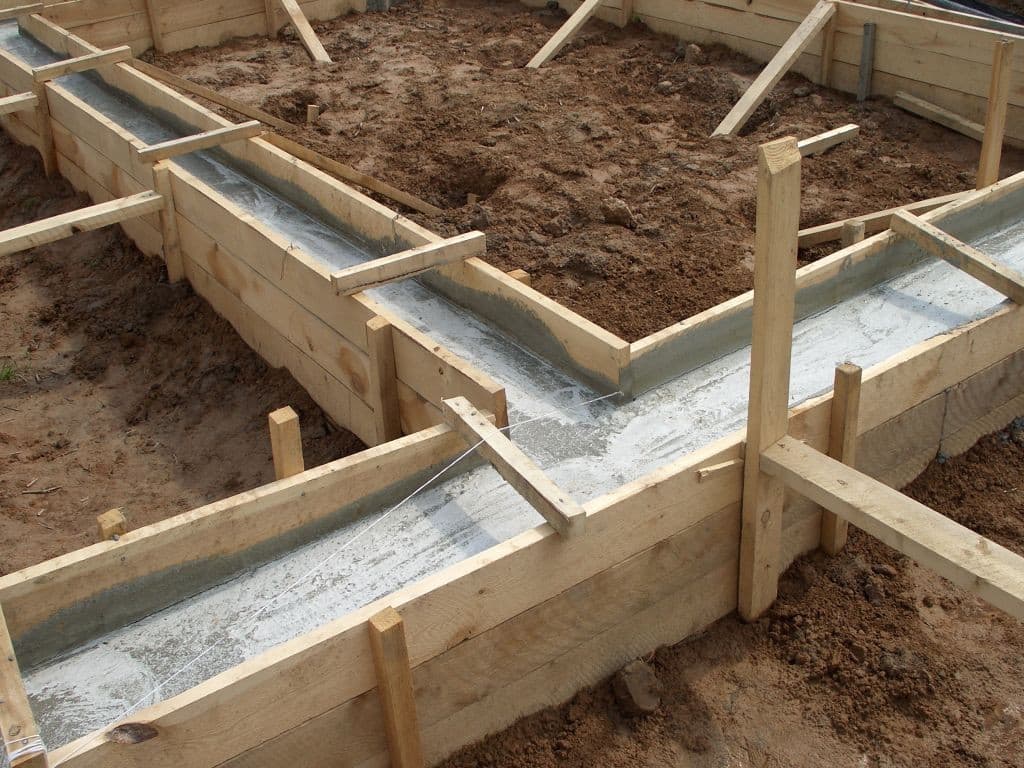

Ленточные фундаменты представляют собой монолитную фундаментную конструкцию из железобетона. Изготавливают основание непосредственно на месте постройки.

Железобетон — бетон, внутри которого расположен металлический каркас из арматуры. Металл позволяет выдержать поперечные нагрузки, которые создают:

  • снизу-вверх — процессы пучения грунта;
  • сверху вниз масса постройки.

Чистый бетон поперечным нагрузкам сопротивляется плохо. Сталь, заложенная внутрь конструкции, способна сделать фундамент в десятки раз прочнее.

Под нагрузкой каждый метр бетона может растягивается на 2–4 мм, тогда как сталь от 4 до 25 мм. Бетон же во много раз лучше переносит сжатие.

Алгоритм работы при давлении сверху:

  1. Нагрузка давит на поверхность фундамента, который начинает прогибаться.
  2. Верхний слой бетона противостоит сжатию, верхний ряд арматуры при этом бездействует.
  3. Нижняя часть фундамента пытается удлиниться.
  4. Нагрузкам на растяжение сопротивляется нижний ряд стержней.

При давлении от грунта снизу железобетон «работает» в обратную сторону — нижний слой бетона противодействует сжатию, а верхний ряд арматуры не даёт разрушиться от растяжения.

Нормативные документы

Ленточные фундаменты в малоэтажном строительстве относятся к железобетонным конструкциям без предварительного натяжения арматуры.

Проектируют и строят такие основания согласно своду правил СП 52-101-2003. Раздел 5.2 документа определяет марку стали, форму и геометрические размеры прутков. В разделе 8.3 «Армирование» рассматриваются вопросы количества и размеров армирующих элементов, их взаимное расположение в теле бетона. Здесь же указаны способы расположения арматуры, правила соединения в пересечениях.

Сведений, содержащихся в документе достаточно, чтобы понять, как рассчитать арматуру для фундамента, вычислить количество материала.

Ассортимент металлопродукции

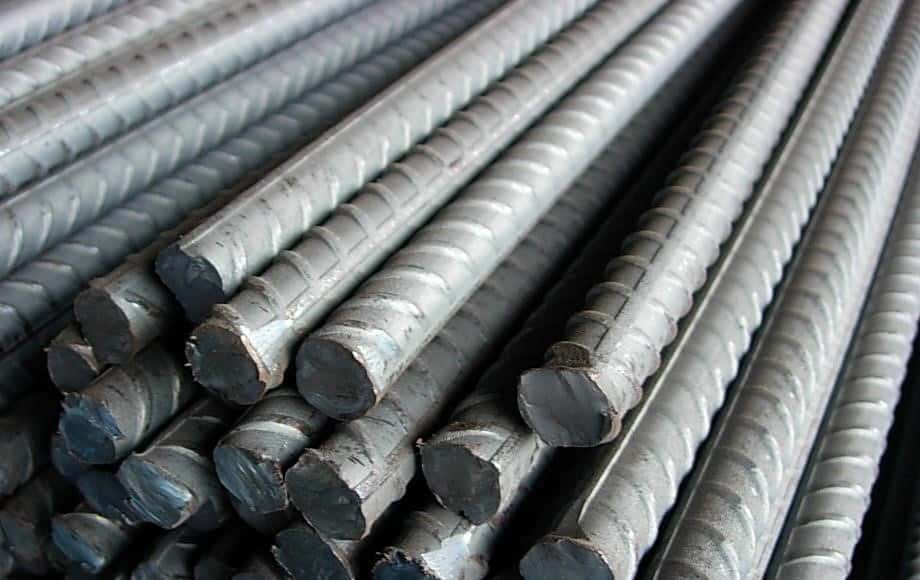

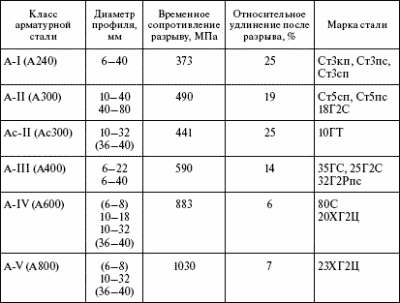

Классы арматурной стали

Для железобетонных конструкций используют арматуру:

  • горячекатаную, гладкую или с периодическим профилем (кольцевым или серповидным) диаметром от 6 до 40 мм;
  • термически и механически упроченную с периодическим профилем, 6–40 мм;
  • холоднодеформированную периодического сечения (3–12 мм).

Рекомендовано использовать гладкую арматуру классом не ниже А-240 (А-I). Для ребристой (периодического профиля) выбирают класс А-300 и выше.

В местности, где температура опускается ниже 30°С, класс А-300 использовать запрещено.

Предпочтительно использовать изделия с периодическим профилем – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

В последнее время в продаже появилась композитная арматура. Производитель рекомендует её использовать взамен стальных изделий.

СП 295.1325800.2017 не разрешает использование композитных изделий для фундаментов.

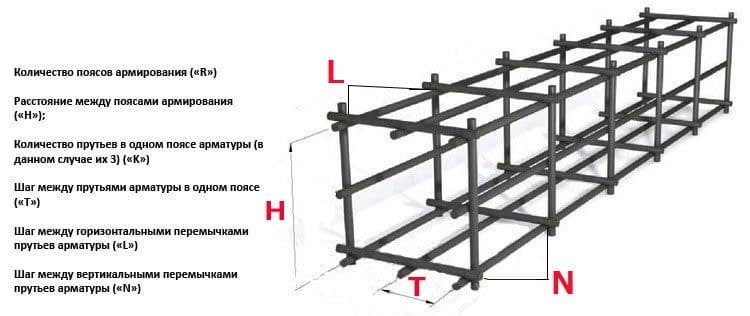

Схема закладки

Точно рассчитать арматуру на фундамент позволяет раздел 8.3. Свода Правил.

Защитный слой

В железобетонных фундаментах для стальных деталей предусматривают защитный слой, который обеспечивает:

  • совместную работу всех частей;
  • защиту стержней от агрессивного влияния окружающей среды (влага), химвеществ;
  • огнестойкость.

В грунте толщина слоя (расстояние от стержней до любого внешнего края бетона) выбирается не меньше 40 мм. На открытом воздухе расстояние уменьшают до 30 мм.

Расстояния между арматурой

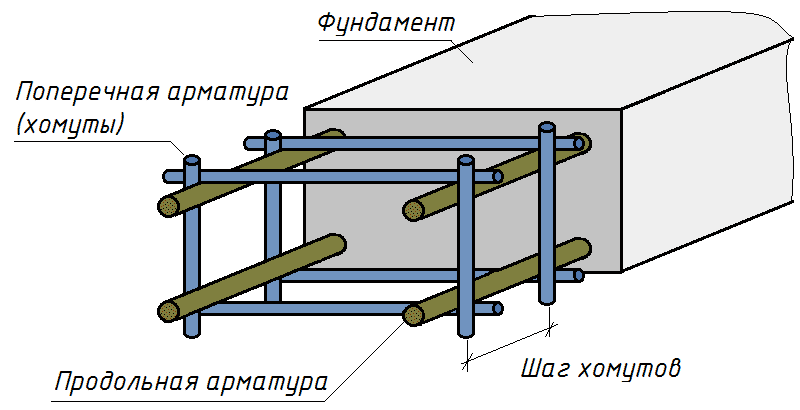

Расстояния между отдельными прутьями выбирают не меньше диаметра стержня. Кроме того, для горизонтальных нижних рядов расстояния принимают более 25 мм, а для верхних рядов – 30 мм.

В стеснённых условиях допускается арматуру располагать пучками.

Продольное армирование

Для стороны фундамента длиной до 3 метров допустимо использовать стержни диаметром 10 мм, если сторона превышает 3 м — не тоньше 12 мм.

Общее сечение прутков продольной арматуры выбирают не менее 0,1% от поперечного сечения фундамента.

Например, для ленты шириной 40 и высотой 100 см, сечение равно 400х1000=4 000 000 мм². Суммарное сечение всех продольных прутков должно составить 0,1%, т.е. 400 мм².

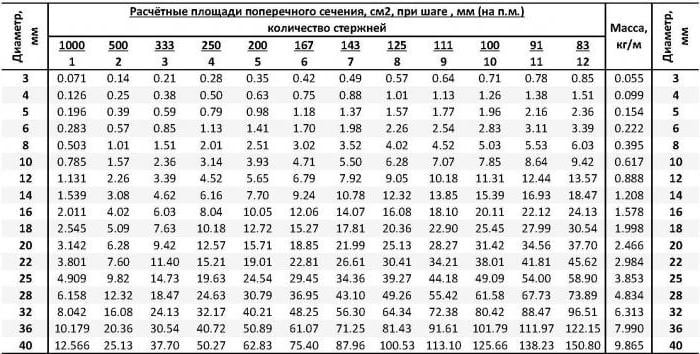

Выбрать нужное количество стержней можно с помощью таблицы.

Диаметр прутка, ммОбщее сечение прутков в зависимости от количества стержней, мм
123456789
1075155235315390470550630710
121152253404505656807909001020
14155310460615770925108012301385
1620040060580510101210141016101810

Согласно таблице, для фундамента сечением 40х100 см необходимо 6 продольных прутков 10 мм или 4 штуки 12 мм.

Расстояния между осями продольных отрезков арматуры не должно быть больше 40 см, а стержней в одном уровне не может быть меньше 2. Одна арматура используется только в фундаментах тоньше 15 см.

Поперечное армирование

Задачи поперечно-вертикальной арматуры:

  • ограничить образование трещин;
  • удерживать продольные прутки от смещения;
  • закрепить продольные стержни от выпучивания в любых направлениях.

Поперечные детали устанавливают везде, где проходят продольные прутья.

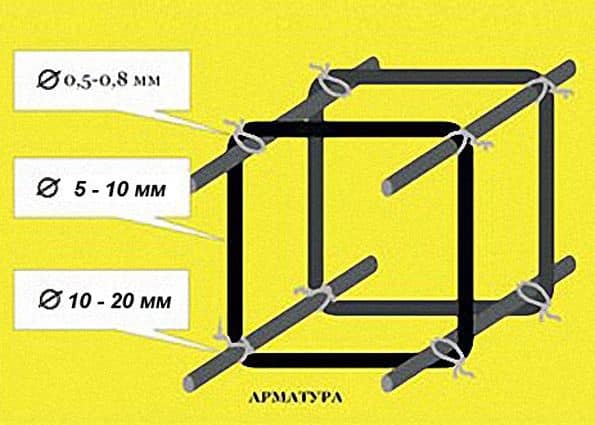

Диаметр поперечной арматуры для ленточных фундаментов не может быть менее 25% от наибольшего диаметра продольных стержней, но в любом случае минимальный диаметр 6 мм.

Шаг установки поперечных элементов — не более 50 см, при высоте ребра больше 15 см.

Расчёт арматуры

Рассчитать арматуру для фундамента проще на конкретном примере дома размером 6х10 метров. Поперечное сечение фундамента 50х100 см.

Потребное количество металлоизделий

Согласно таблице, потребуется 4 продольных параллельных стержня диаметром 12 мм.

Общий периметр фундамента составляет 6+6+10+10=32 метра.

Всего понадобиться 128 (32х4) метра арматуры.

Длина прутков в продаже составляет 3, 6 или 11, иногда 12 метров. Следовательно, точно подобрать стержень для каждой стороны не получится.

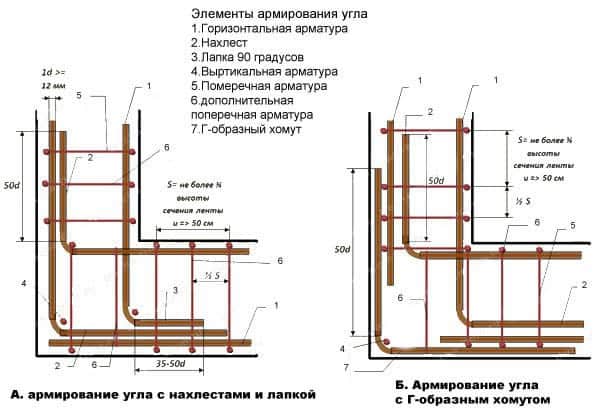

Продольные стержни придётся состыковывать. Стыки будут и в угловых пересечениях. Если в углах используют П- или Г-образные прутья, то они должны быть заглублены в стену не менее чем на 40 см.

Согласно своду правил, перекрытие стержней должно составлять не менее 30 диаметров. Для 12 мм арматуры — не менее 36 см.

Чтобы не пришлось дополнительно докупать и доставлять стройматериал, арматуру приобретают с запасом 10–15% от расчётного количества. Пятнадцать процентов от 128 составляет 19,2 метра.

В итоге приобретают 128+19=147 метров 12 мм прутка для продольного армирования.

Подсчёт поперечных и вертикальных элементов

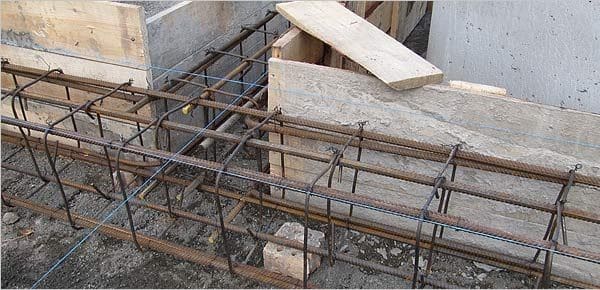

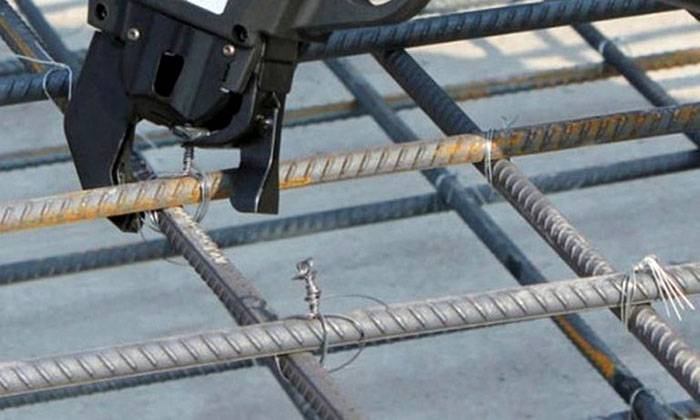

Поперечные и вертикальные элементы армирования сваривают, скручивают вязальной проволокой или изгибают в виде прямоугольника.

Вертикальные составляющие лучше делать длиннее высоты ленты — их можно утопить в грунт. Это сделает монтаж удобнее.

Стороны горизонтально-вертикального прямоугольника меньше размеров фундамента минимум на 10–15 см. Чтобы оставался защитный слой бетона вокруг прутьев.

Сложив стороны, получают количество арматуры на один прямоугольник: 30+30+90+90=240 см. С учётом перехлёстов добавляют ещё 10 см. В итоге длину каждого элемента принимают равной 2,5 метрам.

В каждом углу необходимо установить два прямоугольника, всего на фундамент 4х2=8 штук.

Максимальное расстояние между элементами на прямых участках — 50 см. При постройке габаритных домов — 30 см.

Длины сторон для дальнейших вычислений без учёта угловых пересечений равны:

  1. Короткие 600 см минус 2 угла по 50 см — 500 см.
  2. Длинные 1 000 см минус 2 угла по 50 см — 900 см.

На каждую короткую сторону понадобиться помимо угловых ещё 9 прямоугольников. В длинную сторону устанавливают 17 элементов.

Общее количество поперечников составит: 8 угловых, 9+9=18 для коротких сторон фундамента и 17+17=34 для длинных.

Суммарное количество вертикально-горизонтальных перемычек составит: 9+18+34=61 шт. Длина каждого 2,5 метра. Итого арматуры диаметром 6 или 8 мм понадобиться 61х2,5=152 метра. Приобретают материал с запасом 5%, следовательно, 160 метров.

Суммарное количество

Общее количество материала, необходимого для армирования фундамента со сторонами 6 и 10 метров:

  • для продольных стержней — 147 метров арматуры 12 мм. Масса одно метра составит 0,88 кг, а общий вес: 147х0,88=130 кг.
  • для вертикальных и поперечных прутков приобретают 160 м стержней диаметром 8 мм, их масса равна: 160х0,39=62 кг.

Помимо этих материалов, приобретают вязальную проволоку диаметром от 2,5 до 4 мм. Её понадобиться около 50 метров.

Количество элементов изменяют в зависимости от размеров фундамента и полной нагрузки. В этих случаях рассчитывать нужно по той же методике.

Рассчитать количество арматуры для постройки ленточного фундамента можно самостоятельно. Нарисовав чертёж и расположив на нём все необходимые элементы, потребуется полчаса времени, чтобы вычислить потребность материалов. Это позволит сэкономить на доставке в случае нехватки продукции, а также проконтролировать честность подрядчика, если работу выполняет сторонняя организация.

«Как произвести расчет арматуры на фундамент?» – Яндекс.Кью

РАСЧЕТ АРМАТУРЫ ДЛЯ ЛЕНТОЧНОГО ФУНДАМЕНТА

В ленточном фундаменте основная нагрузка на разрыв приходится продольные стержни арматуры , то есть направленые горизонтально по всей длине ленты.. Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связок допускается брать пруток меньшего диаметра – от 6 до 10 мм. В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.

ПРИМЕР РАСЧЕТА
Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота – 1 метр. Размеры дома 6х12 метров. Грунт – пучинистые супеси.

✅Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя арматурная сетка предупреждает разрыв ленты фундамента при просадках грунта, верхняя – при его пучении.
✅Шаг сетки выбирается 20 см. Для устройства ленты фундамента необходимо 0,4/0,2= 2 продольных прутка в каждом слое арматуры.
✅Диаметр продольного прутка для деревянного дома – 12 мм. Для выполнения двуслойного армирования двух длинных сторон фундамента необходимо 2·12·2·2 = 96 метров прутка.
✅Для коротких сторон 2·6·2·2 = 48 метров.
✅Для поперечных связей выбираем пруток с диаметром 10 мм. Шаг укладки – 0,5 м.
✅Вычисляем периметр ленточного фундамента: (6+12) ·2 = 36 метров. Полученный периметр делим на шаг укладки: 36/0,5 = 72 поперечных прутка. Их длина равна ширине фундамента, следовательно, общее количество 72·0,4 = 28,2 м.
✅Для вертикальных связей также используем пруток D10. Высота вертикальной арматуры равна высоте фундамента – 1 м. Количество определяют по количеству пересечений, умножив число поперечных прутков на число продольных: 72·4 = 288 штук. При длине 1 м общая длина составит 288 м.
✅Таким образом, для выполнения армирования ленточного фундамента понадобятся:
144 метров прутка класса A-III D12;
316,2 метров прутка класса A-I D10.
По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 0,888 кг; метр прутка D6 – 0,617 кг. Вычисляем общую массу: 144·0,88 = 126,72 кг; 316,2·0,617= 193,51 кг.
Расчет вязальной проволоки: количество соединений можно рассчитать по количеству вертикальной арматуры, умножив его на 2 – 288·2 = 576 соединений. Расход проволоки на одно соединение принимаем 0,4 метра. Расход проволоки составит 576·0,4 = 230,4 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 230,4·6,12 = 1410 г = 1,4 кг проволоки.

Расчет арматуры для ленточного фундамента: инструкция с примерами | 5domov.ru

Ленточный фундамент используется в строительстве чаще других конструкций. Он прекрасно выдерживает вертикальные нагрузки от веса здания, но плохо работает на изгиб. В процессе такого действия фундаментная конструкция начинает трескаться, постепенно теряя свои первоначальные технические характеристики. Именно поэтому в тело бетонной конструкции устанавливается армирующий каркас, собранный из стальной арматуры.

Оглавление:

Конструкция ленточного фундамента

Чисто конструктивно ленточный фундамент – это лента (отсюда, в принципе, и название), которая сооружается под все стены здания. Это непрерывная конструкция, закладываемая в грунт, для чего для нее возводится опалубка, устанавливаемая в предварительно выкопанную траншею.

Конструкция ленточного фундамента

Ленточный фундамент

Достоинства ленточного фундамента:

  • высокая несущая способность;
  • простота сооружения;
  • высокая скорость возведения.

Есть у конструкции и свои недостатки:

  • большой вес сооружения, что может спровоцировать неравномерную его усадку, поэтому очень важно предварительно провести исследование грунта и определить уровень пролегания грунтовых вод;
  • после заливки придется ждать 28 дней, когда бетон наберет свою марочную прочность, после чего фундамент можно нагружать.

Конструкция армирующего каркаса

Чисто конструктивно армокаркас для ленточного фундамента – это объемная конструкция из двух или более решеток, которые устанавливаются вертикально на определенном расстоянии друг от друга и скрепляются между собой поперечинами из той же арматуры. Размеры фундамента рассчитываются с учетом нагрузок, которыми здание давит на основу. А так как именно армирующий каркас является основной для сдерживания нагрузок, то необходимо рассчитывать и его.

Конструкция армирующего каркаса

Конструкция армирующего каркаса

Правила расчета арматуры ленточного фундамента

Расчет арматуры для ленточного фундамента производится на основании двух документов: СНиП под номером 52-101-2003 «Бетонные и железобетонные конструкции» и пособию по проектированию – «Армирование элементов железобетонных зданий». В них четко расписаны требований к армокаркасу ленточного фундамента. А именно:

  1. Общая площадь продольных арматурных стержней должна равнять 0,1% от сечения ленты.
  2. Каркас должен полностью поместиться в тело фундамента так, чтобы от его краев до арматуры оставался промежуток, равный 5 см. Это касается всех плоскостей: боковин, верхней и нижней поверхностей.Правила расчета арматуры ленточного фундамента
  3. Если длина ленточного фундамента с одной стороны не превышает 3 м, то для ее усиления используются арматурные стержни диаметром 8-10 мм. Если длина превышает 3 м, то – не менее 12 мм.
  4. Вертикальные (они же монтажные) и поперечные прутки арматуры не являются несущими. Основная их задача – соединение и крепление продольной арматуры. Поэтому поперечины и вертикальные элементы собираются из стержней меньшего диаметра, можно использовать гладкую арматуру, а не рифленую.Правила расчета арматуры ленточного фундамента
  5. Для продольного использования арматуры применяют материал марки А3 – стальной горячекатаный рифленый. Для вертикального и поперечного марка А1, А2 или А3.
  6. Расстояние между вертикальными, а также между поперечными прутками составляет 20-40 см.
  7. Если высота армокаркаса не превышает 80 см, то в качестве поперечных прутков можно использовать арматуру диаметром 6 мм. Если параметр высоты превышает обозначенный показатель, то лучше использовать стержни диаметром 8 мм.

Основной расчет проводится на основании позиции под номером «1». Таким образом рассчитывается количество продольных стержней.

Правила расчета арматуры ленточного фундамента

Расчет арматуры ленточного фундамента с примером

Вводные данные:

  • длина ленточного фундамента – 20 м;
  • ширина – 40 см;
  • высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

  1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
  2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

Расчет арматуры ленточного фундамента с примером

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

  • «π» — это Архимедово число, равное 3,14,
  • D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

  • у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
  • у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Расчет арматуры ленточного фундамента с примером

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

  • 2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

  • 2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Расчет арматуры ленточного фундамента с примером

Марки арматуры для ленточного фундамента

Стальная арматура на рынке представлена несколькими разновидностями, и разделяется она на строительную и промышленную. В первую категорию входят несколько классов материала, которые маркируются буквой «А» и числовым обозначением. Сегодня строители пользуются двумя видами обозначения: старой и новой:

  • А1 – это старая маркировка, соответствующая новому обозначению А240;
  • соответственно А2 – это А300;
  • А3 – А400;
  • А4 – А600;
  • А5 – А800;
  • А6 – А1000.
Марки арматуры для ленточного фундамента

Марки арматуры и их характеристики

Сразу оговоримся, что в сооружении фундаментов две последние позиции не применяются. Они обладают высокими техническими характеристиками, но очень дороги, что формирует высокую себестоимость конструкции. Для продольных стержней применяют арматуру класса А3 или А4. Обе марки практически схожи, последняя обладает более высокой прочностью, соответственно и большей ценой.

Арматуру класса А1 отличить от других несложно, потому что это гладкие прутки. Их не используют в продольной укладке каркаса, потому что стержни обладаю практически нулевым сцеплением с бетонным раствором. Их применяют для крепления арматурных решеток между собой. Класс А2 – это рифленая арматура, которую можно использовать в малоэтажном строительстве, чаще гражданском коттеджном. Материал этой марки диаметром меньше 8 мм выходит из производства в бухтах, больше 8 мм в стержнях.

По способу производства арматура делится на горячекатаную и холоднодеформированную. Для фундаментов лучше использовать первую, потому что у нее более высокие прочностные характеристики. Отличаются оба вида друг от друга ем, что горячекатаная изготавливается в процессе заливки расплавленного металла, холоднодеформированная – это стальной готовый стержень, который пропускается через валки с нанесенными на их поверхности рисунки. Последние и формируют рельеф арматуры.

Марки арматуры для ленточного фундамента

Необходимо отметить, что в армирующем каркасе арматурные стержни соединяются между собой вязальной проволокой. Сварку для этих целей не используют, потому что высокие температуры, сопровождающие сварочный процесс, изменяют свойства стали, из которой арматура изготавливается. Эти свойства ухудшаются. Но это не единственная причина.

В процессе заливки бетонного раствора армокаркас подвергается нагрузкам, особенно это касается мест стыков. Вязальная проволока дает возможность смещаться стержням относительно друг друга на незначительное расстояние, что является сдерживающим фактором этих самых нагрузок.

Марки арматуры для ленточного фундамента

Соединение армокаркаса вязальной проволокой

Что касается сварки, то сегодня производители предлагают арматуру, которую можно варить электросваркой без изменения характеристик металла. Такой материал в маркировке дополняется буквой «С». К примеру, А400С.

Заключение

Расчет арматуры для ленточного фундамента – важная составляющая правильного сооружения основания дома. Главная задача все расчеты провести строго по вышеописанной последовательности. Нельзя допускать неточностей в определении диаметра используемых стержней, шага установки арматурных прутков и правил их скрепления между собой. Любая ошибка может привести к растрескиванию фундамента, а соответственно и стен дома.

Расчет арматуры для ленточного фундамента: инструкция с примерами

5 (100%) 1 vote


Расчёт арматуры на ленточный фундамент

Основание дома требует армирования. Перед началом работы необходимо выполнить расчет арматуры для ленточного фундамента. Количество металлических прутьев зависит от особенностей материала для основания и его глубины.

Схема армирования ленточного фундамента

Схема армирования ленточного фундамента.

Строительство основания

Предварительно выполняют подготовительные работы. Использование любого материала требует траншеи с прямыми углами, которая совпадает с периметром будущей постройки. Выполнить разметку можно с помощью нескольких колышков из металла или древесины, метрической рулетки и прочной нити. Чтобы получить прямые углы, колышки вбивают в требуемые точки, растягивая от них по две нити длиной 3 и 4 м. На 2 этапе выкапывают траншею.

Таблица расчета арматуры для ленточного фундамента

Таблица расчета арматуры для ленточного фундамента.

На 3 этапе выполняют укладку песочной прослойки толщиной в 10-15 см, позволяющей стабилизировать грунт. Затем производят заливку и армирование. Расчет арматуры на ленточный фундамент производится с учетом его глубины. Основаниям заглубленного типа, на нестабильных грунтах, пучинистых или техногенных требуется 2 армопояса. Эксперты советуют утрамбовывать песочную подушку, заливая ее водой. Песок просядет до нуля и последующих оседаний не будет.

На 4 этапе выполняют вязку арматурного каркаса. Сварка для подобной конструкции не подходит из-за низкой степени гибкости. Вязку выполняют с помощью мягкой проволоки из стали. На 5 этапе выполняют опалубку части основания, выступающей над поверхностью грунта. Материал для конструкции — доски. Высота зависит от высоты и массы будущего здания и особенностей грунта. Фундамент в этой части требует армирования каркасом или сеткой.

Вернуться к оглавлению

Выбор арматуры для основания

Инженеры в работе над объектами промышленного строительства производят расчет арматуры для ленточного фундамента, но для частного строительства небольших объектов, гаражей, пристроек подходят прутья по 8 мм в диаметре, а для малоэтажных домов — по 10-12 мм. Для армирования ленточного фундамента массивного сооружения применяют арматуру диаметром больше 14 мм.

Каркас для основания из ленты — объемный прямоугольник с 2-мя несущими сверху и 2-мя снизу. Перемычки, расположенные вертикально и поперек, не испытывают большой нагрузки и требуются для сохранения целостности конструкции и придания ей прочности на срез.

Параметры для расчета арматуры для фундамента

Параметры для расчета арматуры для фундамента.

Шаг между перемычками зависит от размеров каркаса и достигает 30-80 см. Шаг между несущими горизонтальными элементами не должен быть менее 30 см.

Перемычки могут быть изготовлены из гладких прутьев с меньшим диаметром.

Специалисты рекомендуют соблюдать расстояние в 50 мм между наружной частью заливки и прутом, чтобы избежать коррозии.

Правильные расчеты позволяют избежать лишних затрат финансов и времени на приобретение материалов.

Требуется провести замеры всего основания вместе со стенами внутри здания и умножить полученную цифру на 4. Получится метраж несущих элементов по горизонтали. Общую длину основания необходимо разделить на шаг, через который будет выполняться вязка, и умножить полученную цифру на 4, чтобы рассчитать требуемое количество перемычек. Чтобы вычислить длину арматуры на 1 пояс, используют следующую формулу:

D=P×K, где P — длина основания, K — количество прутьев в 1 поясе.

С помощью формулы Q=P/L (L — длина ячейки каркаса) можно получить число горизонтальных перемычек. Длина перемычки вычисляется по следующей формуле:

C=T×(K-1)+0,05, где T — шаг между продольной арматурой.

Для определения числа вертикальных перемычек понадобится следующая формула:

J=P/N, где N — шаг между вертикальными прутьями.

Вычислить длину вертикального прутка между поясами можно с учетом следующих данных:

U=H×(P-1)+0,05, где H — расстояние между поясами каркаса.

Вернуться к оглавлению

Основные вычисления

На примере строения 6х8 м с двумя перегородками длиной в 4 и 6 м количество требуемых материалов рассчитывается следующим образом: величина периметра (6+8)×2=28 м. Вместе с перегородками получается 28+6+4=38 м. Общая длина несущих горизонтальных прутьев 38×4=152 м.

На рынке представлены подобные прутья длиной по 6 м. Поэтому их потребуется стыковать на отрезке траншеи длиной 8 м. Получается (4+4)×2=8 стыков. Необходим нахлест в 0,5 м в каждую сторону, вместе 152+8=160 м. Вычисление по прутьям — 160/6=26,6. Потребуется 27 несущих прутьев с одинаковым сечением.

Перемычки из гладких прутьев диаметром в 8 мм с шагом в 0,5 м. Длина основания 38 м, поэтому потребуется 38/0,5×4=304 шт. первая половина из которых — горизонтальные, а вторая — вертикальные. В каркасе высотой 0,5 м и шириной 0,25 м для вертикали потребуется 304/2×0,5=76 м, а для горизонтали — 304/2×0,25=38 м прутьев.

Вязку выполняют с помощью специального крючка. Необходимо подготовить 0,5 м проволоки. На кольцах 304 точки, требуется по 4 вязки на стыки. Получается (304+(4+4)×4)×0,5=168 м. Подобная проволока представлена на рынке в бухтах с разной длиной.

Расчёт количества арматуры для разных типов фундамента

Использование арматуры, особенно при заливке фундамента дома, особенно необходимо. Данный строительный материал позволяет уплотнить бетон и увеличить его технические характеристики, первой из которых является прочность. Для экономии арматуры следует знать, как правильно производить расчёт арматуры для фундамента.

Расчёт арматуры для ленточного фундамента

Ленточный фундамент дома применяется чаще чем плитовой, из-за следующих своих преимуществ:

  • Более низкая стоимость.
  • Требуется меньше времени для монтажа.
  • Обладает такими же сроком эксплуатации, как и монолитный тип фундамента.

Но для того, чтобы ленточный фундамент был смонтировав правильно, необходимо знать 2 основных параметра: диаметр продольных и поперечных арматурных стержней, а также их общее количество (с небольшим запасом).

Как правильно рассчитать диаметр продольной арматуры

Расчёт арматуры для ленточного фундамента дома подразумевает использование основного нормативного документа – СНиП 52-01-2003, в котором указано, что содержание продольной арматуры в железобетонном элементе должно составить не менее 0.1%. Т.е. совокупная площадь сечения прутьев арматуры должна быть не менее 0.1% от рабочей площади поперечного сечения железобетонного элемента.

Видеоролик на Youtube:

Правильный расчёт площади поперечного сечения железобетонной ленты следующий: необходимо ширину конструкции умножить на её высоту. Пример: при ширине фундамента дома 50 см и высоте 1 м, его площадь сечения составит 5000 см2. Теперь следует вспомнить СНиП 52-01-2003 и разделить полученное число на 1000, чтобы найти параметр для дальнейшего расчета. Ответ: 5 см2. Многие строители, даже с большим опытом работы, просто выбирают диаметр арматуры «на глазок», и чаще всего это оказываются стержни 8 или 10 мм. Но это неправильно, необходимо использовать установленные нормативными документами формулы и примеры расчётов.

Полезный калькулятор для расчёта ленточного фундамента: http://stroy-calc.ru/raschet-lentochnogo-fundamenta.

Теперь следует воспользоваться удобной таблицей:

Сверху указано количество стержней. Основное тело таблицы – площадь поперечного сечения арматуры (0.1% от площади поперечного сечения ленты фундамента). Совместив количество стержней и параметр площади сечения, в правой колонке узнаём необходимое сечение арматуры.

При заливке фундамента очень часто применяют стандартную схему монтажа с четырьмя арматурными прутьями. Из таблицы можно почерпнуть все необходимые данные и даже узнать расход арматуры на 1м3 бетона: 4 прутка с площадью поперечного сечения не менее 4 мм2, должны иметь диаметр 12 мм. Если взглянуть немного ниже, то можно использовать и 2 прутка, но тогда диаметр каждого из них должен составлять не менее 16 мм, что будет крайне расточительно.

Удобный калькулятор для ленточного фундамента: http://obystroy.com/kalkulyator-rascheta-kolichestva-betona-lentochnogo-fundamenta

На сегодняшний день, большинство строительных компаний не используется арматуру диаметром 8 мм при заливке бетона, пользуясь простыми расчётами:

  • При длине прутка менее чем 3 м, необходимо применять арматуру диаметром 10 мм.
  • При длине прутка более чем 3 м, необходимо применять арматуру диаметром 12 мм.

Подбирать диаметр для поперечных стержней ленточного фундамента следует точно также, как и для продольных. Никаких серьёзных особенностей в данном процессе не существует.

Расчёт общего количества арматуры для ленточного фундамента

При армировании фундамента и заливке бетона, прутья укладываются внахлёст, что обязательно следует учитывать при расчёте общего количества материала. Нижеприведённая схема точно отображает готовую конструкцию:

Сверху указана простая формула расчёта нахлёста арматуры. Диаметр прута необходимо умножить на 30. Ответом будет длина нахлёста.

Обозначения на схеме указывают на то, что нахлёст продольных прутьев должен составлять не менее 30 их диаметров. Например, диаметр одного прута составляет 8 мм, это значит, что нахлёст арматуры необходимо делать не менее чем 24 см.

Чтобы рассчитать количество материала при заливке бетона, следует привести простой пример. Ширина фундамента составляет 6 м, его длина – 12 м. Общая длина основания: складываем 6 м и 12 м, и умножаем на 2, ответом является 36 м. Фундамент простой и для армирования используются 4 прута, поэтому 36 м надо умножить на 4, ответ – 144 м. Такой расчёт несложный и его можно произвести за короткий временной промежуток. Более проблемно рассчитать тот самый нахлёст одного арматурного прута на другой.

Самым правильным способом расчёта нахлёста является составление схемы армирования, после чего следует посчитать все места стыков и умножить их на 30 диаметров прутьев. Помимо того, что данный способ правильный, он ещё достаточно трудоёмкий и требует массу времени, ведь таких стыков даже в фундаменте 6*12 будет огромное количество. Поэтому стараются сократить время расчётов и просто прибавить 15 % прутьев к общей длине армированной конструкции.

Расчёт количества продольных и поперечных стержней

Расход арматуры на куб бетона также требует такого параметра как сечение ленты фундамента. Пусть ширина будет 0.3 метра, а длина 0.8 метра. Данные значения являются реальными, но для них следует предусмотреть определенный запас. Поэтому ширина станет 0.35 метра, а длина 0.9 метра. Общая длина арматурного прута для такой конструкции составляет 2.5 метра.

Площадь сечения верхнего или нижнего пояса можно узнать по формуле: ширину ленты умножить на её высоту и на коэффициент 0.001. Получившуюся цифру найти из таблицы (значение ниже полученного указывать не следует). Верхней цифрой является необходимое количество прутов для фундамента. Слева – диаметр одного прутка. Справа – масса одного метра выбранной арматуры.

Зачем следует делать такой запас? Для большей устойчивости армированного каркаса, его немного вбивают в землю. Поэтому запас арматуры позволяет надёжно зафиксировать конструкцию и исключить её движение при заливке бетона. Расчёт одной стороны составит: 0.3 м умножить на 2 и сложить с длиной (0.9 м также умножить на 2).

На самой длинной стороне фундамента, которая составляет 12 м, необходимо разместить 6 таких конструкций. Таких сторон две, поэтому количество конструкций также следует умножить в 2 раза и получится 12 штук. Для широкой стороны фундамента потребуется не менее 10 арматурных прямоугольников, соответственно, для двух сторон – 20 штук, а общее количество 32 штуки.

Осталось длину одного арматурного прямоугольника перемножить на их общее количество, и ответом будет 80 м. Расчёт каркаса достаточно прост, и требует совсем небольшого количества времени, достаточно только набить руку.

Расчет количества арматуры для плитного фундамента

Плитный фундамент используется в тех местах, где необходима минимизация земельных работ. Для данной разновидности фундамента вполне достаточно полуметрового котлована, но необходимы такие строительные материалы как гидроизоляция, утеплители различного рода и небольшой слой песка.

Узнав диаметр арматуры или её сечение, данные необходимо подставить в таблицу, которая покажет не только вес одного метра материала, но и метраж в одной тонне, что очень удобно при расчётах общего количества.

Расход арматуры и расчёт её диаметра производится согласно следующих нормативных документов:

  • СНиП 52-01-2003.
  • СНиП 3.03.01-87.
  • ГОСТ Р 52086-2003.

Критерии выбора диаметра арматуры для плитного фундамента следующие:

  • При строительстве одноэтажных зданий с небольшой нагрузкой на площадь, следует использовать стержни диаметром 10 мм. На углы зданий необходимо укладывать материал толщиной не менее 12 мм.
  • Для каркаса двухэтажных зданий надо применять арматуру толщиной 12 мм и более. На углы плиты – 16 мм.

Удобный калькулятор для расчёта монолитной плиты: https://wpcalc.com/slab-foundation/

При расчёте количества материала для плитного фундамента следует помнить, что самым оптимальным является шаг в 20 см. Зная шаг, остаётся общую ширину монолитной конструкции поделить на данную цифру. Пример: ширина плиты составляет 8 м, необходимо разделить её на 0,2 м и получим количество 40, которое теперь следует удвоить (если ширина конструкции равна её длине), соответственно – 80 штук. Если стороны не совпадают, то их расчёт надо делать отдельно.

Видеоролик на Youtube:

Для определения общей длины арматурных стержней, их количество следует умножить на длину одной штуки: 80 штук умножить на 6 м (наиболее длинная арматура). Ответ: 480 м арматуры для плиты.

Как рассчитать арматуру на фундамент

Как рассчитать, сколько арматуры пойдет на фундамент

Армирование основания загородного дома является обязательном операцией, которую вы применяете в возведении объектов с огромной нагрузкой на фундамент. Каркас из металла, который помещен в тело бетона, будет воспринимать усилия на изгиб и растяжение, а также помогает равномерно распределить конструкционное напряжение, компенсировать деформации, а также уменьшать раскрытие трещин.

Но чтобы так и вышло, требуется знать, как рассчитать арматуру для ленточного фундамента, и лишь в этом случае можно получить поистине прочный фундамент.

Перед тем, как произвести расчеты, определите несущую способность грунтов по СНиПу 2.02.01-83. Это требуется, чтобы выяснить, какую максимальную степень нагрузки может выдерживать грунт. В соответствии с этим требуется выбирать конструктивное решение фундамента – столбчатое, ленточное, плитное или свайное.

Общие сведения

Расчет фундаментной арматуры

Для процесса армирования применяют гладкий и рифленый стальной прокат класса А500 или А400 – для рабочих стержней, А240 для элементов конструкции. Расчет требуется произвести по нормативам СНиП 52-01-2003 и актуализированным правилам СП 63.13330.2012 с учетом всех типов нагрузок, которые воздействуют на фундамент, а также виды оснований. Армирование производят плоскими или пространственными каркасами из поперечных, продольных и даже соединительных стержней.  Вторые могут воспринимать нагрузку на растяжение по верхней поверхности, а также по подошве, вторые распределяют ее между вертикальными и горизонтальными элементами. Для устойчивости при изготовлении и установке применяют связки конструкции.

Основы расчетов для ленточного основания

Самым популярным видом основания в индивидуальном строительстве является монолитный ленточный. Он несложный в выстраивании, достаточно прочный и имеет необходимую степень жесткости. Его обустраивают в виде мелкоуглубленной или даже заглубленной конструкции. Особое значение для арматурного расчета на фундамент имеет глубина закладывания, действующие нагрузки и ширина рабочего сечения фундамента.

Как определить глубину закладывания

Подошвенную отметку выбирают в зависимости от типа грунта:

  1. При пылеватых, глинистых и мелкопесчаных грунтах фундамент требуется опирать на непромерзающий слой ниже, чем уровень грунтовых вод.
  2. При слабопучинистых и непучинистых грунтах подошвенная отметка не должна быть ниже, чем 50 см от верха имеющегося земельного уровня.
  3. Если есть подвал, то ленточное основание требуется углубить на 50 см ниже уровня пола, а столбчатое на 1.5 метра.

Разновидность грунта, положение УГВ и наличие слабых линз плывунов определяют посредством бурения или выкапывания шурфов. Глубина промерзания земли в разных регионах указана по СНиПу «Строительная климатология».

Сбор нагрузок

На данном этапе расчетов требуется просуммировать все разные нагрузки, действующие на основание:

  • Нормативную нагрузку от снега.
  • Воздействие от людей, предметов мебели, сантехнического оборудования, перегородок, которые есть внутри здания.
  • Вес стен, крыши, плит перекрытия, пола и отделочных материалов.
  • Собственный вес.

Вся информация будет содержаться в таблицах от СНиП 2.01.07-85 «Нагрузки и воздействия». Общую величину распределяют на погонные метры в ленточном основании, на число опор – в свайных или даже столбчатых.

Ширина подошвы

Рассчитать арматуру на фундамент очень важно. Ширина подошвы является величиной, которая помогает производить расчет арматуры на ленточное основание. При массивных кирпичных стенах применяют Т-образные ленты, свесы которых благодаря огромной площади опоры уменьшают грунтовое давление. Более легкие пенобетонные и каркасные строение выстраивают на основаниях с сечением прямоугольного типа. При расчете подошвенного размера требуется учесть предельное давление на землю и нагрузку от строения на несущие типы участков балок фундамента. В малоэтажном строительстве обычно применяют конструкции с шириной от 0.2 до 0.4 метров.

Подробности

Расчет ленточного фундамента

Для монолитных ленточных оснований загородных домов используют более простой метод расчета армирования по минимально допустимому арматурному сечению, которое воспринимает растягивающие усилия.

Порядок проведения расчета

По СНиПу общая площадь поперечного сечения стержней из стали должна быть не меньше 0.1% от рабочего сечения конструкции бетона. Найти это значение можно как произведение высоты сечения фундамента, которая равна глубине закладывания, умноженной на его ширину. Для продольного армирования применяют стержни с диаметром от 0.8 см. Найти нужное количество профилей круглого типа можно по специальной таблице, а значение требуется округлить в большую сторону. Есть также ограничения по минимальному размеру арматуры – на участках, где длина больше 3 метров, используют стержни с диаметром от 1.2 см. Требуемый арматурный метраж определяют по чертежам с размерами основания, причем запас должен быть в 5%. Массу требуется найти по таблицам стального сортамента.

Пример расчетов

Например, нужно произвести расчет армирования основания ленточного типа для загородного дом с размером 5*10 метров из блоков газосиликата. Глубина закладывания составляет 70 см, а ленточная ширина 40 см.

  1. При пылеватых, глинистых и мелкопесчаных грунтах фундамент требуется опирать на непромерзающий слой ниже, чем уровень грунтовых вод. Площадь сечения основания такова: 70*40=2800 см2.
  2. Минимальная площадь (суммарная) для арматуры составляет 2800*0.01=2.8 см2.
  3. По таблице есть разные варианты – использовать 4 стержня с диаметром в 1 см, 3 штуки по 1.2 см или 2 прута с размером сечения 1.4 см.
  4. В нормативе указано, что при длине стороны больше, чем 3 метра, минимальный арматурный диаметр составляет 1.2 см. Чтобы распределение нагрузки от постройки было равномерным, требуется установить каркас из стали из двух сеток горизонтального типа, причем каждая из них будет иметь по два стержня с диаметром в 1.2 см.
  5. Арматуру поперечного типа требуется выбирать по высоте каркаса. Если она меньше, чем 0.8 метров, применяют проволоку для хомутов с диаметром в 0.6 см. Единовременно выполняются условия, при которых данный размер больше ¼ сечения продольных стержней.
  6. Содержание стали в метрах определяют по габаритам сооружения. Общая ленточная протяженность составляет 5+5+10+10=30 метров (если есть и несущая перегородка, то ее длину требуется просуммировать).
  7. Потребуется 4*30=12 п.м. арматуры с диаметром 1.2 см.
  8. Хомуты устанавливают с шагом в 0.4 метра, а их число 30/0.4=75 штук.
  9. Размер каждого (70*2+40*2)/1.15=191 см, причем 1.15 является коэффициентом для перевода периметра сечения в хомутную длину.
  10. Проволочная длина для соединительных элементов составляет 75*1.91=143.25 метра.

С учетом запаса в 5% на вязку и резку нужно:

  • Арматура с диаметром 1.2 см 110*1.05=115.5 метров.
  • Проволока с диаметром 0.6 см 143*1.05=150 метров.

Быстро и просто рассчитать арматуру на фундамент можно посредством онлайн калькуляторов, которые размещены на сайтах в Интернете. Весьма подробно о работе одного из особых приложений по расчету рассказывают в видеоинструкции.

Правила по армированию ленточного основания

Самым простым вариантом будет равномерно нагруженное основание на непросадочном непучинистом грунте. Подошва расположена выше, чем уровень промерзания и УГВ. В таком случае ширину фундамента требуется принимать равной толщине домовой стены. Армирование лишь конструктивное, и для подстраховки от непредвиденных замачиваний земли. Применяют рифленую или даже гладкую арматуру с диаметром от 0.8 до 1.2 см, поперечно связывают стержнями того же размера с сечением или меньшего с шагом в 0.3-0.4 метра. Вертикально в бетонном теле устанавливают противоусадочные вязаные или сварные сетки из проволоки малого диаметра (от 0.6 до 0.8 см) и с шагом не больше 0.2 метров. Другой случай – усиленная нагрузка на основание или более слабые земли. Форма ленточного сечения – в виде буквы Т в перевернутом виде. Армирование проводят тем же методом, но поперечные стержни можно рассчитать на давление от грунтового отпора. Оно способно разрушать подошву основания в 1.5 раза. Шаг монтажа хомутов не больше 0.2 метров, и их располагают под арматурой продольного типа, чтобы увеличивать высоту рабочего сечения. Третий вариант – это сочетать огромные нагрузки на фундамент и неблагоприятные условия грунта – наличия плывунов, пучинистости, карстов и высокого УГВ.

Чтобы не было проявления трещин и разрушения основания в результате грунтовой просадки. Армирование проводят по усиленному методу. Диаметр стержней составляет 1.2-1.6 см, а шаг не больше 0.2 метров. По подошве укладывают 1-2 ряда сеток, а в верхней части основания каркас сделан в виде балки. Через каждые 0.3-0.4 метра продольную арматуру требуется связать хомутами или прикрепить шпильками, чтобы зафиксировать ее пространственное положение.

Расчет основания свайного типа

Такие фундаменты представляют собой опоры, которые погружены в грунт (буронабивные или цельнометаллические), которые передают нагрузку от здания и соединенные по верху посредством деревянных, стальных или железобетонных ростверков. Такие основания применяют в частном строительстве:

  • При строительстве каркасных или даже деревянных зданий с малой массой.
  • При слабом грунте, где стальные основания выполнять невозможно – торфяники, сильнопучинистые влажные грунты или болота.
  • В условиях со сложным рельефом-  на овражистой или холмистой местности.

Минус, который может привести к удорожанию цены строительства – холодный цоколь и невозможность обустройства пола по земле. достоинство – отсутствие работ земляного типа. Сваи требуется вкручивать специальной буровой установкой или пробурить в земле отверстия с дальнейшим монтажом опалубки, бетонированием и армированием. При грунтах несыпучего типа раствор требуется заливать сразу в скважину. Схема расчета арматуры для буронабивного свайного фундамента.

  1. При слабопучинистых и непучинистых грунтах подошвенная отметка не должна быть ниже, чем 50 см от верха имеющегося земельного уровня.Определите тип грунта посредством ГОСТа «Грунты. Классификация».
  2. Рассчитайте временную и постоянную нагрузку (СНиП «Нагрузки и воздействия»).
  3. По ВСН 5-71 выберите несущую способность земли в зависимости от структуры.
  4. По сведениям найдите нагрузку на погонный метр ростверка, разделяя суммарную массу на общий периметр постройки.
  5. Определите несущую способность сваи.

Далее рассчитайте расстояние между опорами. Количество свай определите по расчетному расстоянию между опорами и размерами строений. Армируйте конструкции вертикальным каркасом из не меньше, чем четырех стержней с диаметром от 1 до 1.6 см с горизонтальной обвязкой из арматуры гладкого типа 0.6-0.8 см. По верху оставьте выпуски с длиной 0.25-0.3 метра.

Расчет армирования плитных оснований

Плитное армирование выбирают с учетом толщины. Если она менее 0.15 метров, укладывают одну сетку с ячейкой 0.2 метра, при огромном значении – 2. Каркас сварите из стержней с диаметром от 1.2 до 1.6 см, соедините с верхним слоем арматуры вертикальными хомутами с размером сечения до 1 см. Расчет плиты требуется выполнять по Своду Правил и «Руководству по проектированию фундаментов плитного типа». Он заключается в определении несущей способности по удельной нагрузке на землю и усилий изгиба. Ширина плиты основания больше размера дома на 0.1 метр. Для сетки арматуры определяют число стержней в обоих направлениях. Если применять два каркаса, то важно удвоить число прутиков. Чтобы найти, сколько требуется арматуры для соединений, определите число сочленений в сетке. Его важно умножить на длину хомута, которая равна толщине плиты за вычетом слоя защиты бетона. Далее можно рассчитать требуемое количество арматуры, закладывая запас в 5%. По сортаменту стали найдите ее вес.

Заключение

Основание является самой важной частью строительства. Неправильные расчеты могут привести к деформации и тресканью стен, а также разрушению всего здания в целом. Перед тем, как рассчитывать арматуру для основания, исследуют грунты на несущую способность и определят нагрузки на фундамент. По возможности такое дело лучше доверять профессионалам – траты на заказ таких услуг малы, а вот чувство уверенного стоит многого.

Расчет ленточного основания

Справка

Введите необходимые размеры в миллиметрах

X - ширина основания
Y - длина основания
A - толщина фундамента
H - высота основания
C - расстояние до оси перемычки


A - толщина фундамента
H - высота основания
S - шаг между соединениями
G - горизонтальные ряды
V - Вертикальные стержни
Z - Шатуны


Необходимое количество цемента для изготовления одного кубометра бетона разное в каждом конкретном случае.

Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.
Указано в сумках.

Не стоит повторять, насколько важна конструкция дома для расчета количества строительных материалов для фундамента дома.
Потому что стоимость монолитного фундамента доходит до третьей стоимости дома.

Эта услуга облегчит планирование и расчет подвала дома.Помогите рассчитать количество бетонных, арматурных, опалубочных досок для устройства полосы фундамента.

Что вы можете узнать:

След основания (например, для определения количества гидроизоляции для покрытия готового фундамента)
Количество бетона для фундамента и плит перекрытия или заливка цокольного этажа (здесь будет весело, когда из-за элементарных ошибок при умножении недостаточно бетона)
Усиление - количество клапанов, автоматический расчет веса на основе его длины и диаметра
Площадь опалубки и количество пиломатериалов в кубических метрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции фундамента) и боковых поверхностей и основания
Добавлен расчет стоимости строительных материалов фундамента.

Эта же программа нарисует план фундамента.
Надеюсь, сервис будет полезен тем, кто строит фундамент своими руками, и профессионалам-строителям.

Состав бетона

Пропорции и количество цемента, песка и гравия для производства бетона приведены по умолчанию, как рекомендовано производителями цемента.
Так же, как цены на цемент, песок, гравий.

Однако товарный бетон сильно зависит от размера фракций щебня или гравия, марки цемента, его свежести и условий хранения.Известно, что при длительном хранении цемента теряет свои свойства и качество цемента при повышенной влажности ухудшается быстрее.

Обращаем ваше внимание, что стоимость песка и гравия указана в программе за 1 тонну. Продавцы также объявили цену за кубометр песка, щебня или гравия.

Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьеры.
1 кубометр песка весит в среднем 1200-1700 кг - 1500 кг.

С гравием и щебнем сложно. По разным данным, вес 1 кубометра от 1200 до 2500 кг в зависимости от размера. Тяжелее - более чем хорошо.

Итак, посчитайте стоимость за тонну песка и гравия, которые вам, возможно, придется усовершенствовать, или продавцам.

Тем не менее, расчет по-прежнему помогает узнать сметные расходы на строительные материалы для заполнения подвала. Не забудьте еще одну проволоку для вязки арматуры, гвозди или шурупы для обсадной колонны, доставку строительных материалов, стоимость земляных и строительных работ.

Калькулятор аксессуаров

Расчет арматуры


Принадлежности для калькулятора 1

Рассчитайте общий вес прибора, общий объем, вес одного метра и одного стержня арматуры.
По известному диаметру и длине.

Аксессуары калькулятора 2

Рассчитайте общую длину арматуры, ее объем и количество стержней, стержней, вес одного метра и одного стержня.
По известному диаметру и общему весу.

Расчет основан на весе одного кубометра стали 7850 кг.

Расчет арматуры для строительства дома

При строительстве дома очень важно правильно рассчитать количество задвижек для фундамента. Для этого вам поможет наша программа. Использовать калькулятор клапанов можно, зная вес и длину стержня, чтобы узнать общий вес клапанов или желаемое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать сумму подкрепления для необходимой работы.

Расчет арматуры для различных типов фундаментов

Для расчета арматуры необходимо знать и тип фундамента Дома. Есть два распространенных варианта. Это плот и ленточные фундаменты.

Фурнитура для плиты фундамента

Плот фундамента используется там, где на грунтовом грунте необходимо установить тяжелый бетонный или кирпичный дом с крупногабаритными бетонными балками. В таком случае Фонд требует подкрепления. Он производится в двух зонах, каждая из которых состоит из двух слоев стержней, расположенных перпендикулярно друг другу.
Рассмотрим альтернативный расчет арматуры для слябов, длина которой составляет 5 метров. Арматурные стержни располагаются на расстоянии около 20 см друг от друга. Поэтому одной стороне потребуется 25 баров. По краям пластины шпильки отсутствуют, это 23.
Теперь, зная количество стержней, вы можете рассчитать их длину. Здесь следует отметить, что стержни клапанов не должны достигать кромок 20 см, и, следовательно, исходя из длины тарелок, длина каждого стержня составит 460 см.Поперечный слой при условии, что печь имеет квадратную форму, будет одинаковым. Мы также должны рассчитать количество фитингов, необходимых для соединения обеих зон.
Предположим, что расстояние между зонами 23 см. В этом случае одна перемычка между ними будет иметь длину 25 см, потому что еще два дюйма для крепления светильника. Таких мостов в нашем случае будет 23 подряд, так как они находятся в каждой ячейке на пересечении зон. С этими данными мы можем перейти к расчету с помощью программы.

Фитинги для ленточного фундамента

Газовое основание используется там, где в не слишком устойчивой почве предполагается возведение жесткого дома. Является фундаментом из бетонной или железобетонной ленты, которая тянется по периметру здания и под основными несущими стенами. Армирование фундамента также производится в 2-х зонах, но благодаря особенностям прокладки фундаментное основание на него расходует значительно меньше, а стоимость будет дешевле.
Правила раскладки светильников примерно такие же, как для плиты фундамента.Только стержни должны быть уже в 30-40 см от угла. И каждый джампер должен на 2-4 см нависать веточку, на которой он опирается. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при расчете необходимой длины арматуры для фундаментных плит.
Обратите внимание, что в первом и втором случае клапаны должны иметь запас не менее 2-5%. ,

Download Calculator of strip foundation APK Полная версия

    • Candy Crush Jelly Saga

      1,537,067

    • YAHTZEE® С друзьями: забавная игра в кости для друзей

      212,656

    • Cookie Jam ™ Match 3 Игры | Connect 3 или больше

      1021780

    • LastPass Password Manager

      173508

    • Хартстон

      1702818

    • Cascade: Jewel Matching Приключения

      221210

    • 0

    • Пасьянс TriPeaks: Играть в бесплатные пасьянсы карточные игры

      585311

    • Агар.ИО

      4015802

    • Гонки Rivals

      926,200

    • пожелай моды - одеваются игры

      696967

    • FINAL FANTASY BRAVE EXVIUS

      808275

    • Candy Давка Сода Saga

      7614200

    • Scatter Слоты - Бесплатные слоты казино и игры в Вегасе

      1,108,546

    • Game of War - Огненный век

      1,498,051

    • Farm Heroes Saga

      8,638,284

    • DRAGON BALL Z DOKKAN BATTLE

      949861 9000E00 для друзей

      212,656

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
