Таблицы расчета перекрытий

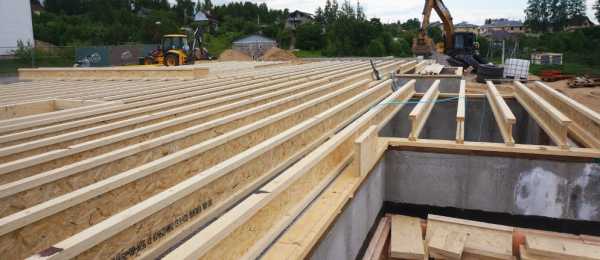

Расчет балок перекрытия
Расчет деревянных балок перекрытия в доме ведется по II предельному состоянию (по прогибам). Относительный прогиб 1/250 (по СНиП “Нагрузки и воздействия”). На практике это говорит о том, что балка перекрытия при нагружении ее равномерно распределенной нагрузкой 400 кг/м2 или 250, 200 кг/м2 в отдельных случаях, прогнется в центре на величину равную L/250, где L – расчетная длина балки (расстояние в свету между опорами).
Например, если расчетная длина балки 6 м (6000 мм), то прогиб в центре при максимальной нагрузке будет 6000/250 = 24 мм. Т.е. в данном примере 24 мм – максимально допустимый прогиб балки, при котором возможна комфортная эксплуатация перекрытия – не будет вибраций, скрипов, ощущения “батута”.
Ниже приведены таблицы соотношения типа двутавровых балок, шага их установки, расчетной нагрузки и максимального пролета, при которых выполняются данные условия.
Примечания:
- Балки серии W изготавливаются длиной 6 метров. Максимальный пролет, который они перекрывают 5,8м (при минимальном опирании 100 мм с двух сторон)
- Балки серии L изготавливаются длиной до 13,5 метров.
- Рекомендуемые шаги – 0,4 и 0,6 м для межэтажных перекрытий; 0,6 и 0,8 для чердачных перекрытий.
- Максимальный пролет – расстояние “в свету” между соседними опорами.
- Шаг балок – межосевое расстояние двух соседних балок.
Таблица расчета балок межэтажного и цокольного перекрытия
Расчет нагрузки 400 кг/м2 для деревянных перекрытий
| Высота балки, мм | Тип балок / шаг балок | Максимальные пролеты, м | |||
|---|---|---|---|---|---|
| 0,3 | 0,4 | 0,5 | 0,6 | ||
| 240 | Балка GreenLum-240W | 4,95 | 4,50 | 4,16 | 3,93 |
| 300 | Балка GreenLum-300W | 5,80 | 5,35 | 4,96 | 4,70 |
| 360 | Балка GreenLum-360W | 5,80 | 5,80 | 5,75 | 5,38 |
| 400 | Балка GreenLum-400W | 5,80 | 5,80 | 5,80 | 5,80 |
| 240 | Балка GreenLum-240L | 5,45 | 4,95 | 4,55 | 4,30 |
| 240 | Балка GreenLum-240L с полкой 89 мм | 6,05 | 5,50 | 5,10 | 4,80 |
| 300 | Балка GreenLum-300L | 6,50 | 5,45 | 5,15 | |
| 300 | Балка GreenLum-300L с полкой 89 мм | 7,20 | 6,55 | 6,10 | 5,75 |
| 360 | Балка GreenLum-360L | 7,45 | 6,75 | 6,30 | 5,90 |
| 360 | Балка GreenLum-360L с полкой 89 мм | 8,30 | 7,50 | 7,00 | 6,60 |
| 400 | Балка GreenLum-400L | 8,10 | 7,35 | 6,80 | 6,40 |
| 400 | Балка GreenLum-400L с полкой 89 мм | 9,00 | 8,15 | 7,50 | 7,10 |
| 460 | Балка GreenLum-460L | 9,00 | 8,15 | 7,50 | 7,10 |
| 460 | Балка GreenLum-460L с полкой 89 мм | 10,00 | 9,05 | 8,40 | 7,90 |
| 500 | Балка GreenLum-500L | 9,60 | 8,70 | 8,05 | 7,60 |
| 500 | Балка GreenLum-500L с полкой 89 мм | 10,60 | 9,60 | 8,95 | 8,40 |
| 600 | Балка GreenLum-600L | 11,00 | 9,95 | 9,25 | 8,70 |
| 600 | Балка GreenLum-600L с полкой 89 мм | 12,00 | 11,00 | 10,20 | 9,60 |
Таблица расчета балок чердачного не эксплуатируемого перекрытия
Расчет для нагрузки 200 кг/м2 без нагрузки на деревянные перекрытия от стропильной системы
| Высота балки, мм | Тип балок / шаг балок | Максимальные пролеты, м | ||||
|---|---|---|---|---|---|---|
| 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | ||
| 240 | Балка GreenLum-240W | 5,65 | 5,52 | 4,95 | 4,68 | 4,50 |
| 300 | Балка GreenLum-300W | 5,80 | 5,80 | 5,80 | 5,60 | 5,35 |
| 360 | Балка GreenLum-360W | 5,80 | 5,80 | 5,80 | 5,80 | 5,80 |
| 400 | Балка GreenLum-400W | 5,80 | 5,80 | 5,80 | 5,80 | 5,80 |
| 240 | Балка GreenLum-240L | 6,20 | 5,80 | 5,45 | 5,15 | 4,95 |
| 240 | Балка GreenLum-240L с полкой 89 мм | 6,90 | 6,45 | 6,05 | 5,75 | 5,50 |
| 300 | Балка GreenLum-300L | 7,40 | 6,90 | 6,50 | 6,15 | 5,90 |
| 300 | Балка GreenLum-300L с полкой 89 мм | 8,25 | 7,70 | 7,20 | 6,90 | 6,60 |
| 360 | Балка GreenLum-360L | 8,50 | 7,90 | 7,50 | 7,10 | 6,80 |
| 360 | Балка GreenLum-360L с полкой 89 мм | 9,45 | 8,80 | 8,30 | 7,90 | 7,55 |
| 400 | Балка GreenLum-400L | 9,25 | 8,60 | 8,10 | 7,70 | 7,40 |
| 400 | Балка GreenLum-400L с полкой 89 мм | 10,25 | 9,55 | 9,00 | 8,50 | 8,15 |
| 460 | Балка GreenLum-460L | 10,25 | 9,55 | 9,00 | 8,50 | 8,15 |
| 460 | Балка GreenLum-460L с полкой 89 мм | 11,40 | 10,60 | 10,00 | 9,50 | 9,05 |
| 500 | Балка GreenLum-500L | 11,00 | 10,15 | 9,55 | 9,10 | 8,65 |
| 500 | Балка GreenLum-500L с полкой 89 мм | 12,15 | 11,30 | 10,60 | 10,05 | 9,65 |
| 600 | Балка GreenLum-600L | 12,50 | 11,65 | 11,00 | 10,40 | 9,95 |
| 600 | Балка GreenLum-600L с полкой 89 мм | 13,30 | 12,90 | 12,15 | 11,55 | 11,05 |
Таблица расчета балок чердачного не эксплуатируемого перекрытия
Расчет для нагрузки 250 кг/м2 с нагрузкой на перекрытие от стропильной системы
| Высота балки, мм | Тип балок / шаг балок | Максимальные пролеты, м | ||||
|---|---|---|---|---|---|---|
| 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | ||
| 240 | Балка GreenLum-240W | 5,25 | 4,95 | 4,60 | 4,35 | 4,15 |
| 300 | Балка GreenLum-300W | 5,80 | 5,80 | 5,50 | 5,20 | 4,95 |
| 360 | Балка GreenLum-360W | 5,80 | 5,80 | 5,80 | 5,80 | 5,70 |
| 400 | Балка GreenLum-400W | 5,80 | 5,80 | 5,80 | 5,80 | 5,80 |
| 240 | Балка GreenLum-240L | 5,77 | 5,36 | 5,04 | 4,79 | 4,58 |
| 240 | Балка GreenLum-240L с полкой 89 мм | 6,43 | 5,97 | 5,61 | 5,33 | 5,10 |
| 300 | Балка GreenLum-300L | 6,88 | 6,39 | 6,01 | 5,71 | 5,46 |
| 300 | Балка GreenLum-300L с полкой 89 мм | 7,68 | 7,13 | 6,70 | 6,37 | 6,09 |
| 360 | Балка GreenLum-360L | 7,92 | 6,92 | 6,57 | 6,28 | |
| 360 | Балка GreenLum-360L с полкой 89 мм | 8,80 | 8,17 | 7,69 | 7,31 | 6,99 |
| 400 | Балка GreenLum-400L | 8,58 | 7,97 | 7,50 | 7,12 | 6,81 |
| 400 | Балка GreenLum-400L с полкой 89 мм | 9,54 | 8,85 | 8,33 | 7,91 | 7,57 |
| 460 | Балка GreenLum-460L | 9,54 | 8,85 | 8,33 | 7,91 | 7,57 |
| 460 | Балка GreenLum-460L с полкой 89 мм | 10,59 | 9,83 | 9,25 | 8,79 | 8,40 |
| 500 | Балка GreenLum-500L | 10,16 | 9,43 | 8,87 | 8,43 | 8,06 |
| 500 | Балка GreenLum-500L с полкой 89 мм | 11,27 | 10,46 | 9,84 | 9,35 | 8,94 |
| 600 | Балка GreenLum-600L | 11,64 | 10,81 | 10,17 | 9,66 | 9,24 |
| 600 | Балка GreenLum-600L с полкой 89 мм | 12,89 | 11,97 | 11,26 | 10,70 | 10,23 |
enter-city.ru
Деревянные двутавровые балки цены
- Производство
- Производство
- Строительство
- Производство
- Деревянные двутавровые балки
- Цены
- Сопутствующие товары
- Цены на материалы БУ
- Калькулятор расчета балок
- Перекрытия
- В каркасном доме
- В доме из блоков
- В кирпичном доме
- В брусовом доме
- Стропильная система крыши
- Односкатная крыша
- Двухскатная крыша
- Четырехскатная крыша
- Мансардная крыша
- Плоская кровля
- Узловые решения
- Перекрытия в каркасном доме
- Перекрытия в доме из блоков
- Перекрытия в брусовом доме
- Перекрытия в кирпичном доме
- Двускатная стропильная система
- Четырехскатная стропильная система
- Отзывы/Фотогалерея
- Сертификация
- Технические разделы
- Таблицы расчета перекрытий
- Таблицы расчета стропил
- Описание продукции
- Прочностной расчет. Сравнение
- Кронштейны для балок
- Часто задаваемые вопросы
- Чердачное перекрытие
- Испытание балки перекрытия
- Доставка
- Цены
- СИП ПАНЕЛИ
- Технические характеристики
- Материалы СИП панелей
- Плюсы и минусы
- СИП панели с СМЛ
- СИП панели с Green Board
- Сертификация
- Цены СИП панели с OSB-3
- Сип панели Талион
- Сип панели GLUNZ E1
- Цены СИП панели с GreenBoard
- Цены СИП панели с ЦСП
- Деревянные двутавровые балки
- Выберете технологию
- Каркасные дома I-STRONG
- Технология дома из двутавра
- Строительство каркасного дома
- Стеновые двутавровые балки
- Каркасные дома I-STRONG
enter-city.ru
Программа расчета деревянных балок

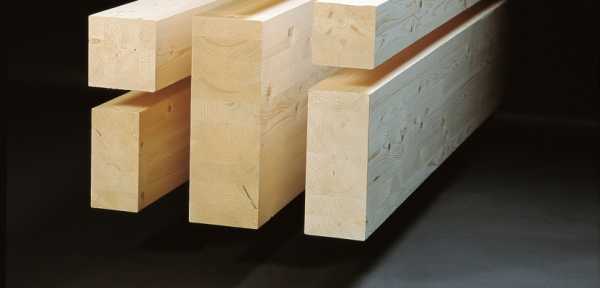

Программа расчета деревянных балок перекрытия — небольшой и удобный инструмент, который упростит основные расчеты по определению сечения бруса и шага его установки при устройстве межэтажных перекрытий.
Инструкция по работе с программой
Рассмотренная программа небольшая и дополнительной установки не требует.
Интерфейс программыЧтобы было понятнее, рассмотрим каждый пункт программы:
- Материал — выбираем требуемый материал бруса или бревна.
- Тип балки — брус или бревно.
- Размеры — длина, высота, ширина.
- Шаг балок — расстояние между балками. Изменяя данный параметр (как и размеры) можно добиться оптимального соотношения.
- Нагрузка по площади. Как правило, расчет нагрузки на перекрытия производится на этапе проектирования специалистами, но выполнить его можно и самостоятельно. Прежде всего, учитывается вес материалов, из которых изготовлено перекрытие. Например, чердачное перекрытие, утепленное легким материалом (например, минеральной ватой), с легкой подшивкой выдерживает нагрузку от собственного веса в пределах 50 кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативными документами. Для чердачного перекрытия из деревянных основных материалов и с легкими утеплителем и подшивкой эксплуатационная нагрузка в соответствии со СНиП 2.01.07-85 вычисляется таким путем: 70*1,3=90 кг/м². 70 кг/м². В этом расчете берется нагрузка в соответствии с нормативами, а 1,3 – коэффициент запаса. Общая нагрузка вычисляется путем сложения: 50+90=140 кг/м². Для надежности цифру рекомендуется округлить немного в большую сторону. В данном случае можно принимать общую нагрузку за 150 кг/м². Если чердачное помещение планируется интенсивно эксплуатировать, то требуется увеличить в расчете нормативное значение нагрузки до 150. В этом случае расчет будет выглядеть следующим образом: 50+150*1,3=245 кг/м². После округления в большую сторону – 250 кг/м². Также следует проводить расчет таким образом, в случае если используются более тяжелые материалы: утеплители, подшивка для заполнения межбалочного пространства. Если на чердаке будет обустраиваться мансарда, то необходимо принимать во внимание вес пола и мебели. В этом случае общая нагрузка может составить до 400 кг/м².
- При относительном прогибе. Разрушение деревянной балки обычно происходит от поперечного изгиба, при котором в сечении балки возникают сжимающие и растягивающие напряжения. Вначале древесина работает упруго, затем возникают пластические деформации, при этом в сжатой зоне происходит смятие крайних волокон (складки), нейтральная ось опускается ниже центра тяжести. При дальнейшем росте изгибающего момента пластические деформации растут и происходит разрушение в результате разрыва крайних растянутых волокон. Максимальный относительный прогиб балок и прогонов покрытий не должен превышать 1/200.
- Среднеточечная нагрузка (для ригелей) — это нагрузка, взятая с плиты (полная) плюс собственный вес ригеля.
