Расчет арматуры для ленточного фундамента, примеры, онлайн-калькулятор

Стандартный калькулятор онлайн расчета фундамента ленточного типа помогает вычислить необходимое количество стройматериалов и подобрать армирование. Закладка связанного каркаса из стальных прутьев является обязательным этапом, эта конструкция противостоит силам растяжения, возникающим при подвижках грунта и воздействии весовых нагрузок. Для арматуры цель заключается в выборе правильного и оптимального в плане цены размещения прутьев, подбора подходящего типа и диаметра металлопроката, определении суммарного метража и веса. Основной регламентирующий документ – СНиП 52-101 от 2003 года.

Оглавление:

1. Что учесть при составлении схемы?
2. Самостоятельный расчет по шагам
3. Полезные рекомендации

Исходные данные и условия для расчета арматуры

Этот этап проводится после определения ширины основы и проверки ее соответствия весовым нагрузкам и геологическим условиям участка. В начале известны назначение и этажность постройки, материалы, тип и однородность грунта, уровень подземных вод. Эти данные служат основой для выбора глубины закладки, оптимальной марки бетона, толщины подушки. Знание длины, высоты и ширины ленты позволяет без проблем получать величину объема монолита, его периметра и сечения. В процессе учитываются не только наружные стены, ленточный фундамент заливается под все несущие конструкции, включая внутренние перегородки, правильный онлайн-калькулятор всегда предлагает выбрать нужную схему.

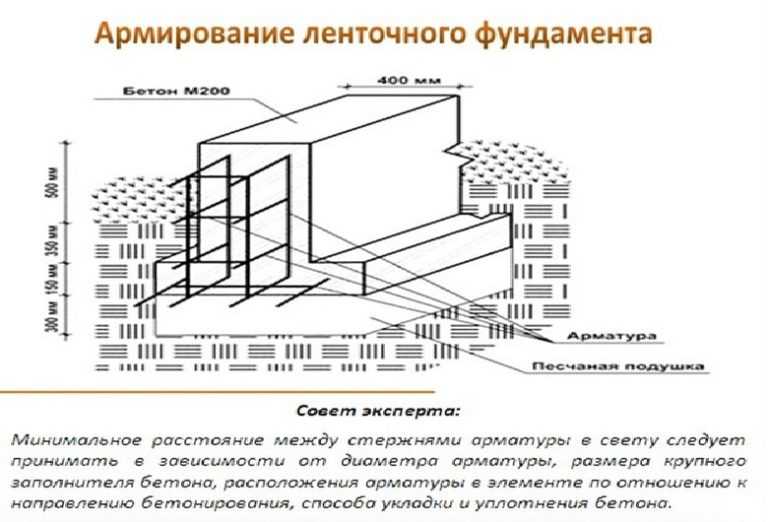

Самостоятельный расчет армирования начинается с составления схемы каркаса и определения необходимого диаметра прутьев. У ленточного типа предусматривается как минимум два ряда продольно расположенных стержней, это условие обязательно. СП указывают пределы при размещении и фиксации арматуры:

• Максимальный промежуток между двумя продольными прутьями – 40 см.
  Выполнение этого условия подразумевает закладку дополнительного стержня при превышении ширины ленты свыше 50 см.
• Расстояние от металла до боковых и нижних стен бетонной конструкции не может быть меньше 50-70 мм, верхних – 70-80. Но при этом крайние элементы каркаса не смещают в центр, в случае ленты это делает бессмысленным сам процесс армирования.
• Интервал между рядами по вертикали варьируется от 60 до 80 см. С учетом вышеизложенного это означает, что при высоте фундамента в пределах 1 мм (т.е. мелкозаглубленного типа) двух поясов армирования достаточно, но при необходимости закладки ниже уровня промерзания грунта (1,5-2 м) или строительстве дома с подвалом частота рядов возрастает.
• Поддерживающие (монтажные) вертикальные и поперечные ряды связываются в единую конструкцию и пересекаются друг с другом, шаг размещения варьируется от 30 до 80 см.
• В качестве горизонтальных прутьев, принимающих и распределяющих основные нагрузки, используются изделия с периодическим профилем (имеющие маркировку АIII или А3). Для вертикальных и продольных допускается применение гладких марок (АI или А1, соответственно). Ребристая поверхность обеспечивает более качественное сцепление с частицами бетона.

Диаметр продольной арматуры для фундамента выбирается из учета требований СНиП: минимальное процентное соотношение стали в бетонной конструкции составляет 0,1% от ее сечения. Рассмотрим пример: для ленточного основания шириной в 40 см и высотой 1 м выбирается схема из 4 прутьев, требуемая площадь сечения – от 4 см2 и выше. Существуют специальные таблицы, помогающие подобрать оптимальный диаметр одного продольного стержня, в данном случае это 12 мм. При их отсутствии расчет проводят самостоятельно, величина сечения находится по формуле: F=π·R2, где π=3,1415, R – радиус. Для обеспечения равномерного распределения нагрузки все продольные элементы должны иметь одинаковый диаметр, при наличии изделий с разным сечением (к примеру, 14 и 12 мм) более толстые прутья укладываются снизу.

Минимальный диаметр остальной арматуры для связки составляет 6 мм, верхний предел в частном строительстве – 10. В отличие от продольных неразрывных прутьев эти стержни представляют собой отрезки нужной длины, немного превышающие высоту и ширину каркаса, т.е. выступающие за края стыков.

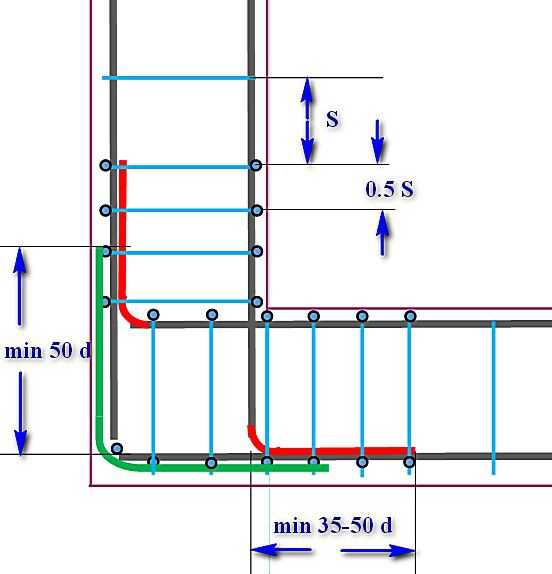

Рекомендуемый тип фиксации пересекающихся и угловых элементов – обвязка проволокой, сварочное соединение не подходит из-за риска коррозии и разрушения стыков.

Исходные данные: для фундамента под деревянный дом с шириной ленты в 40 см и высотой в 100 требуется определить количество арматуры. Несущими являются только наружные стены, длина составляет 10 м, ширина – 6. С учетом вышеизложенных требований для данного дома подходит схема с 4 продольными ребристыми прутьями с диаметром в 12 мм, размещенных на расстоянии в 80 см между собой по высоте. Шаг вертикальных и поперечных стержней – 50 см.

Рекомендуемая последовательность расчета:

• Определяется минимальный метраж для продольных рядов с учетом периметра здания: (6+10)×2=32 м. Соответственно, на схему из 4 прутьев потребуется не менее 88 м.
• Рассчитывается общая длина арматуры для поперечных элементов каркаса: периметр дома делится на шаг размещения: 32/0,5=64 узла. Расстояние между продольными рядами – 30 см, но с учетом выступания концов за края стыка отрезки нарезают по 34 см как минимум (рекомендуемый запас для выполнения данного условия – от 10 %). Таким образом, для соединения каркаса поперек потребуется 64×0,34≈22 м арматуры.
• Находится длина отрезков вертикальных стержней и их общий метраж. Для приведенной высоты ленточного фундамента она составляет 0,8+0,8×10 %≈0,88 м, для определения их количества число узлов умножают на 4. На них уйдет: 64×4×0,88≈225 м.
• Требуемый вес (продукция реализуется в кг и тоннах). Используются стандартные значения для изделий выбранного диаметра: 1 п.м. металлопроката А3 сечением в 12 мм весит 0,888 кг, то же для гладкой разновидности 10 мм – 0,617. В итоге потребуется не менее 88×0,888=79 кг рифленой продукции и (225+22)×0,617=152 кг стали А1.

Приведенная схема расчета арматуры для ленточного фундамента является упрощенной и не учитывает запасы на закладку при соединении двух продольных прутьев (не менее 30 см), потребность в усилении углов и другие факторы.

 Большинство онлайн-калькуляторов их также не берет во внимание, полученный результат показывает необходимый минимум и помогает составить бюджет строительства. Для исключения ошибки предусматривается 10-12 % запас.

Что еще следует учесть, потребность в подушке

При возведении на сложных грунтах допустимый минимум диаметра арматуры составляет не 12, а 16 мм. То же относится к необходимости заливки конструкций тяжелыми марками бетона. Вне зависимости от типа постройки для соединения отдельных элементов армокаркаса используется вязальная проволока, а не сварка. Расчет ее количества несложный: число узлов умножают на длину отрезка на обвязку (30-50 мм), метраж пересчитывается в вес, из-за риска разрывов материал приобретается с 50-100 % запасом.

Арматура не укладывается на грунт, для предотвращения подобной ситуации под нижний ряд каркаса подкладывают кирпичи или специальные пластиковые стаканчики.

Засыпка и трамбовка песчаной подушки под ленточное основание – обязательный этап, данный слой снижает нагрузку на нижний продольный ряд. На подвижных грунтах он занимает не менее 30 см. В особо сложных случаях организовывается фундамент с подушкой под ленту из тощего бетона толщиной около 10 см, армирование этого слоя необязательно.

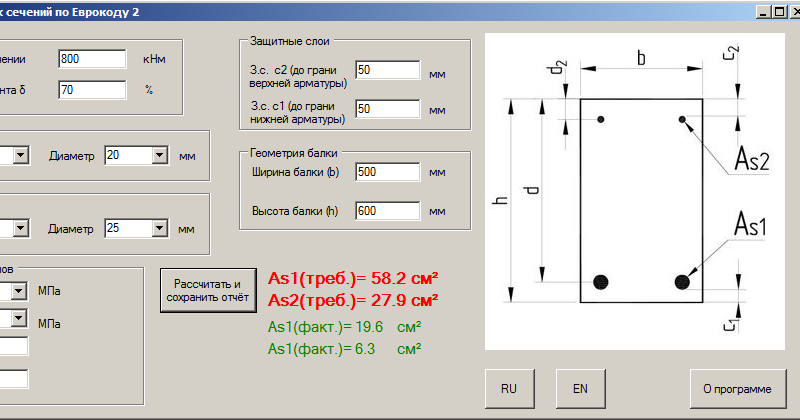

расчет арматуры и бетона онлайн!

Бесплатный онлайн калькулятор поможет точно и быстро рассчитать количество арматуры / бетона, необходимое для заливки ленточного фундамента. А так же составит чертеж по заданным параметрам.

Ленточный фундамент — сборное либо монолитное основание из высокопрочных железобетонных блоков, которые укладывают по периметру будущего строения, а также в зонах несущих конструкций. Формирование ленточного фундамента не предполагает привлечение тяжёлой строительной техники, но при этом требует абсолютной точности расчётно-измерительных операций. Интерактивный онлайн калькулятор ленточного фундамента позволит быстро и безошибочно рассчитать долю песка, цемента и щебня при изготовлении бетона вручную, размеры ленты, а также параметры опалубки и арматуры основания для дома из пенобетона или газобетона.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Общие сведения по результатам расчетов

1. Общая длина ленты — Длина фундамента по центру ленты с учетом внутренних перегородок.

2. Площадь подошвы ленты — Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

3. Площадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.

4. Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.

7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

8. Минимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

10. Шаг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

11. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

12. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

13. Общий вес арматуры — Вес арматурного каркаса.

14. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

15. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Загрузка…

Понравилось? Поделись с друзьями!

Длина заделки арматурного стержня



Эта программа рассчитывает длину заделки и длины соединения деформированного стального стержня в бетоне. Поскольку типичные длины заделки легко доступны в таблицах, эта программа предназначена в первую очередь для разработки таблиц длин заделки, когда на длину влияют необычные условия.

прямая заделка и крючковатая заделка. Программа вычисляет базовую длину растянутой заделки для прямых и крючковых гильз и сжатую заделку только для прямых гильз.



В этой программе также указывается требуемая длина соединения внахлестку для соединений классов “A” и “B”.







Основное использование

•	Эта программа предоставляет пять столбцов для указания различных размеров арматуры и условий заложения. Приведенные ниже описания записей относятся ко всем столбцам.

•	Введите данные бара. № размера арматурного стержня (с шагом 1/8 дюйма), f’c и Fy.

•

Введите коэффициенты модификации. Здесь вы можете указать, удовлетворяются ли требования ACI 12. 2.3 по защитному покрытию и интервалам, используется ли легкий бетон, расположение стержней, коэффициент избыточной площади стали или стержни заключены в спирали. Ответы на эти вопросы будут использованы для применения коэффициентов к базовым длинам закладных для определения окончательных модифицированных длин закладных.

•	Минимальная длина анкеровки рассчитывается как для прямых, так и для крюкообразных условий. Если ваши фактические детали конструкции обеспечивают только ограниченную длину заделки, вы можете изменить различные факторы и пересчитать до тех пор, пока не будут достигнуты желаемые длины.





Уникальные функции

Чтобы сократить нечастую задачу расчета длин закладных арматурных стержней специального назначения, эта программа объединяет все кодовые требования разделов ACI 12.2, 12.5, 12.17, кратко, кратко, 12. 1c и 12.1c. и гибкий инструмент расчета.





Допущения и ограничения

•	Площади арматурных стержней выбираются из внутренней таблицы значений, обычно используемых в инженерной практике.

•	Оценка длины анкеровки и стыков производится в соответствии с ACI.





Пример

Ввод данных для этого примера показан на снимках экрана, которые сопровождают разделы “Ввод данных” и “Результаты и графики”.



Вкладки для ввода данных

Этот набор вкладок предоставляет ввод для всех входных данных в этом расчете. Пока вы вводите данные и переключаетесь между этими вкладками, вы можете просматривать желаемую результирующую информацию на вкладках в правой части экрана (расчетные значения, эскизы, диаграммы и т. д.). Перерасчет выполняется после изменения любых входных данных. После каждого ввода данных вы можете просмотреть результаты на правом наборе вкладок.









Размер арматурного стержня #

Введите размер арматурного стержня #, который следует использовать для анализа, в каждом столбце.



f’c

Введите прочность бетона на сжатие через 28 дней в этом месте.



Fy

Введите предел текучести стали в этом месте.



Code Edition

Выберите между ACI 318-91 и несколькими более поздними кодами. Это немного изменяет внешний вид вкладки, чтобы предоставить правильные элементы для выбранного кода.



Фактическая площадь арматурного стержня

Исходя из введенного выше номера размера арматурного стержня, типичная площадь, используемая в инженерной практике, вызывается из внутренней таблицы и отображается здесь.



Прямая заделка



ACI 12. 2.3

Введите соответствующий коэффициент умножения в зависимости от того, насколько ваша арматура удовлетворяет требованиям раздела 12.2.3 ACI. Этот раздел является новым в нормах 1989 г. и показывает, как защитный слой арматуры, расстояние и размещение влияют на требуемую длину заделки. Эти положения в первую очередь направлены на ограничение опасного распространения трещин на поверхность бетона.



Легкий бетон

Введите 1,33 дюйма для легкого бетона или 1,18 дюйма для легкого бетона с песком, как определено ACI. Для бетона нормального веса введите 1 дюйм



Размещение верхнего стержня

Введите 1,4 дюйма, если арматурный стержень расположен так, что под стержнем находится более 12 дюймов бетона (или другое условие, при котором требуется верхнее условие.



Соотношение требуемой/фактической

Если требуемая площадь стали меньше предоставленной, введите здесь соотношение требуемой/обеспечиваемой площади



Внутри связей/спиралей

Когда арматура заключена в спираль диаметром не менее 1/4 дюйма и шагом не более 4, введите 0,75 дюйма.



Крючковая заделка



Надлежащее покрытие

Ответ 1 дюйм, если покрытие превышает 2-½ дюйма по нормали к плоскости крюка или 2 дюйма за пределами заделки 90-градусного удлинителя крюка.

Легкий вес Бетон

Введите 1,33 дюйма для легкого бетона или 1,18 дюйма для легкого бетона с песком в соответствии с определением ACI. Для бетона нормальной плотности.





Длина анкеровки

Натяжение

Базовая до регулировки : Программа рассчитывает базовую длину анкеровки с натяжением в соответствии с разделом 12.3.3 ACI, но не менее 12 дюймов. Длина закладной на растяжение, умноженная на все поправочные коэффициенты, указанные выше



Сжатие

Базовая до регулировки: Программа рассчитывает базовую длину закладной на сжатие ACI раздел 12.3, но не менее 8″.

Окончательная настройка после корректировки: это значение представляет собой базовую длину заделки сжатием, умноженную на все указанные выше поправочные коэффициенты.



Крючковая

Базовая до регулировки: Программа рассчитывает базовую длину закладной с натяжением в соответствии с разделом 12.3.3 ACI, но не менее 12 дюймов. поправочных коэффициентов, указанных выше



Длина стыка

Длины стыка согласно ACI 12.15 для растяжения и ACI 12.16 для сжатия рассчитываются для армирования.





Образец распечатки

URL-адрес справки:  http://www.ec-software.com/help/index.html?embed.htm

Расчет количества стали в фундаменте колонны? С 1 примером

Инженер Мойд | 15 октября 2017 г. | Количественная съемка | 7 комментариев

Содержание

• 1 Количество стали в фундаменте колонны Формула
  • 1.1 ОСНОВНАЯ СТАЛЬНАЯ СТАЛЬНАЯ СТАЛЬ:
  • 1.2 РАСПРЕДЕЛИТЕЛЬНАЯ СТЕНКА ФУНДАМЕНТА:

Количество стали можно очень быстро рассчитать в фундаменте колонны. Перед расчетом стали внимательно прочтите приведенный чертеж фундамента и отметьте все важные моменты.

1. Фундамент. (длина, ширина, толщина).
2. Диаметр арматуры фундамента.
3. Тип используемой арматуры.
4. Шаг арматуры (c/c).
5. Длина крюка (при необходимости).
6. Бетонные покрытия фундамента. (Верх и низ).

Пример

Предположим, у нас есть Фундамент колонны длиной 2 м, шириной 2 м и толщиной 0,250 м. Основные стержни имеют толщину 12 мм при 150 см/с, а распределительные стержни также имеют толщину 12 мм при 150 см/с. Прозрачная крышка основания составляет 50 мм сверху и 75 мм снизу. Рассчитайте количество стали, которое будет использоваться в этом фундаменте колонны.

КОЛИЧЕСТВО СТАЛИ В ФУНДАМЕНТЕ КОЛОННЫ

Данные:

Длина фундамента = 2 м.

Ширина Фундамента = 2м.

Толщина = 0,250 м

Основная перекладина = 12 мм @ 150 c/c

Распределительная перекладина = 12 мм @ 150 c/c

Прозрачная крышка = 50 мм сверху и по бокам и 75 мм снизу.

Решение:

Первым шагом является расчет количества стержней, которые будут использоваться в фундаменте.

На втором этапе мы рассчитаем длину резки стержней и, наконец, рассчитаем вес арматурных стержней.

ФУТИНГ ГЛАВНАЯ БРУСЬ:

Кол-во основных балок = (Общее расстояние – чистое покрытие) / c/c + 1

Количество основных стержней = 14 стержней

Длина резки одного основного стержня в основании:

Длина = {Общий размер – 2 (половина диаметра стержня + прозрачное покрытие) + 2 (толщина плиты – нижняя и Верхняя прозрачная крышка – Половина диаметра стержня)}.

Длина = 2 м – 2 (0,006 + 0,05) + 2 (0,250 – 0,075 – 0,05 – 0,006) 92 /162,2 x 23,464 м.

Общий вес = 20,84 кг.

РАСПРЕДЕЛИТЕЛЬНАЯ БАНКА ФУНДАМЕНТА:

Кол-во распределительных шин = (общее расстояние – чистое покрытие) / c/c + 1

Кол-во распределительных шин = (2 м – (0,05+ 0,05) / 0,15 + 1

3

2 Кол-во распределительных стержней = 14 стержней.
