Расчет диаметра арматуры для фундамента ленточного: Расчет арматуры для ленточного фундамента частного дома

alexxlab | 24.04.2023 | 0 | Разное

Расчет количества и диаметра арматуры для фундамента под забор

Армирование является ответственным этапом строительства фундамента любого типа и любого функционального назначения. Применение арматуры позволяет предотвратить различные разрушения основания при эксплуатации. Более пластичная по сравнению с бетоном арматура берет на себя значительную часть нагрузки, за счет чего снижается риск растрескивания поверхности бетона.

Существуют два основных типа фундаментов под забор — ленточный и столбчатый. Несмотря на принципиальные конструктивные различия и разные схемы армирования, принципы расчета потребного количества арматуры для обоих типов очень похожи. При расчете учитываются следующие параметры:

  • Общая длина ленты фундамента (суммарная высота столбиков в фундаменте) (P).
  • Планируемое количество поясов армирования (R).
  • Шаг между поясами (H).
  • Количество несущих элементов (прутьев) в поясе (K).
  • Расстояние (шаг) между несущими элементами в поясе (T).
  • Расстояние между соединительными элементами (горизонтальными (L) и вертикальными (N)).

Выбор диаметра прута

При выборе требуемого диаметра прутьев арматуры необходимо руководствоваться положением СНиП «Бетонные и железобетонные конструкции», согласно которому содержание арматурных элементов в конструкции должно составлять не менее 0,1% от площади его поперечного сечения.

То есть, определив площадь поперечного сечения фундамента и разделив ее на 1000, получаем суммарную площадь поперечного сечения арматурных элементов. Разделив полученный результат на планируемое количество прутьев в поясах армирования, получим минимально допустимую площадь поперечного сечения одного прута.

Как показывает практика, при изготовлении фундамента под забор, изготовленный из дерева или из легких материалов (профнастил и пр.), достаточно использовать арматуру диаметром 8 или 6 миллиметров.

Если вас интересует, как выглядит формула расчета бетона на фундамент, вы можете узнать ее здесь.

В этом материале вы можете посмотреть процесс расчета нагрузки на ленточный фундамент под забор.

О том, как сделать гаражные замки своими руками, читайте в этой статье.

Расчет количества арматуры

Фундамент ленточного типа

При расчете необходимого количества элементов арматуры для ленточного фундамента требуется определить несколько вспомогательных параметров (в формулах используются буквенные обозначения параметров фундамента, приведенные выше):

  1. На основании известной нам общей длины фундамента мы можем вычислить общую длину прутьев арматуры, которая приходится на один пояс армирования (D)

    D = К х P

  2. Далее требуется определить количество (Q) и длину (C) горизонтальных элементов, соединяющих прутья в одном поясе:

    Q = P / L,

    С = (Т х (К-1)) + 0,05

    0,05 метра — это запас, 2,5 сантиметра — это расстояние, на которое перемычка должна выступать за край прута.

  3. Умножив количество горизонтальных перемычек на их длину, определим суммарную длину (W) материала для них:

    W = C х Q

  4. Аналогично рассчитываем количество (J) и длину (U) вертикальных перемычек:

    J = P / N

    U = (Н х (R-1)) + 0,05

  5. Их общую длину можно рассчитать по формуле:

    F = J x U

  6. Общее количество арматурных элементов в метрах (S) рассчитывается по формуле:

    S = (W + D + F) x R

При покупке материала для изготовления арматурных элементов рекомендуется увеличить полученный результат на 10%. Такой запас должен перекрыть возможные ошибки при расчете и неточности при монтаже каркаса фундамента.

Арматуру любых диаметров принято измерять не в метрах, а в килограммах. Ниже приведена таблица соответствия длины арматуры ее весу.

Диаметр арматурыВес в одном погонном метре (кг. )
80,222
100,395
120,888
141,210

Используя данные из таблицы, легко рассчитать массу арматуры, требующейся для изготовления фундамента.

Фундамент столбчатого типа

Расчет количества арматуры для фундаментов этого типа аналогичен – высота столба умножается на количество стержней и перемычек. Полученный результат умножается на количество столбов в основании.

Отличия в армировании столбчатого фундамента вызваны его конструктивными особенностями и заключаются в том, что для этого типа фундамента применяется арматура двух типов:

  • ребристая;
  • гладкая.

Стержни из ребристой арматуры устанавливаются вертикально и являются силовым каркасом фундамента. Горизонтальные перемычки из гладкой арматуры (чаще всего используется проволока) не являются несущими конструкциями и служат для соединения вертикальных стержней между собой.

Как правило, каркас столбика состоит из четырех вертикальных стержней, соединенных между собой «хомутами» из гладких элементов. Расстояние между горизонтальными перемычками — 30-40 сантиметров.

Схема армирования

Ленточный фундамент

Ленточное основание в процессе эксплуатации подвергается нагрузкам различного рода и различной направленности. При разработке схемы армирования следует учитывать тот факт, что нагрузки на верхнюю часть основания, находящуюся выше уровня земли и в верхних слоях грунта, относительно незначительны.

В то же время, его нижняя часть подвергается достаточно серьезным нагрузкам на растяжение и сжатие за счет движения грунта и его пучения. На основании этого напрашивается вывод, что следует больше внимания уделить армированию нижней части. Однако не следует забывать о том, что силы пучения грунта могут превысить вес конструкции забора и фундамента и привести к растяжению не только нижней, но и верхней части фундамента.

Таким образом, становится очевидным, что ленточный фундамент под забор нуждается в армировании как в нижней, так и в верхней части. Армирование же средней его части не имеет смысла, т.к. она практически не испытывает нагрузок.

Таким образом, каркас ленточного фундамента целесообразно изготовить в форме короба, по углам которого будут установлены продольные элементы арматуры, которые крепятся к вертикальным прутам, забитым в землю по периметру фундамента. Расстояние между этими прутами не должно превышать 30 сантиметров.

Чтобы защитить стальные пруты от коррозии, их необходимо погрузить в бетон не менее чем на 5 сантиметров. Для обвязки вертикальных и горизонтальных элементов каркаса между собой используют вязальную проволоку и крючок. Для ускорения процесса обвязки можно применить шуруповерт или дрель со вставленным в патрон изогнутым гвоздем.

Не рекомендуется для соединения элементов силового каркаса фундамента применять газовую или электросварку. Термическое и электрохимическое воздействие наносит вред структуре металла, что наверняка ухудшит прочностные характеристики основания.

Столбчатый фундамент

Конструктивно столбчатый фундамент состоит из двух частей: плитной и оголовников (подколонников). Конструктивные различия вызваны разной функциональной направленностью и порождают технологические отличия монтажа.

Плитная часть фундамента армируется с помощью сварных сеток либо металлических стержней одинаковой длины, которые укладываются равномерно в поперечном и продольном направлении.

При строительстве столбчатого фундамента под забор, даже если ограждение изготовлено из легких материалов, к армированию плитной части основания следует отнестись серьезно, т.к. именно она испытывает основные нагрузки.

Армирование оголовников аналогично армированию колонн прямоугольного, круглого или квадратного сечения. Вертикальные элементы арматуры располагаются по периметру и увязываются в единый каркас с помощью поперечных «хомутов», роль которых может выполнять проволока.

В отличие от плитной части, армирование которой, как уже говорилось выше, обязательно, создание каркаса для оголовников не является таковым, тем более если речь идет о фундаменте для легких ограждений.  Однако для большей уверенности в прочности всей конструкции это можно сделать.

Помимо элементов обвязки в конструкцию каркасов оголовников рекомендуется включать дополнительные горизонтальные элементы, края которых (после заливки бетонным раствором) должны выступать на 10-15 сантиметров за поверхность бетона. Эти элементы помимо усиления каркаса будут выступать в роли крепежей для конструкций, которые будут смонтированы на фундаменте. Например, к ним можно будет крепить секции забора и воротные петли.

Видеоматериал о вязке арматуры

На видео показан процесс связывания прутов для ленточного основания:

Как рассчитать необходимое количество арматуры для ленточного фундамента?

В ленточном фундаменте основная нагрузка на разрыв приходится продольные стержни арматуры , то есть направленые горизонтально по всей длине ленты. . Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связок допускается брать пруток меньшего диаметра – от 6 до 10 мм. В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.

ПРИМЕР РАСЧЕТА

Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота – 1 метр. Размеры дома 6х12 метров. Грунт – пучинистые супеси.

  1. Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя арматурная сетка  предупреждает разрыв ленты фундамента при просадках грунта, верхняя – при его пучении.
  2. Шаг сетки выбирается 20 см. Для устройства ленты фундамента необходимо 0,4/0,2= 2 продольных прутка в каждом слое арматуры.
  3. Диаметр продольного прутка для деревянного дома – 12 мм. Для выполнения двуслойного армирования двух длинных сторон фундамента необходимо 2·12·2·2 = 96 метров прутка.
  4. Для коротких сторон  2·6·2·2 = 48 метров.
  5. Для поперечных связей выбираем пруток с диаметром 10 мм. Шаг укладки – 0,5 м.
  6. Вычисляем периметр ленточного фундамента: (6+12) ·2 = 36 метров. Полученный периметр делим на шаг укладки: 36/0,5 = 72 поперечных прутка. Их длина равна ширине фундамента, следовательно, общее количество 72·0,4 = 28,2 м.
  7. Для вертикальных связей также используем пруток D10. Высота вертикальной арматуры равна высоте фундамента – 1 м. Количество определяют по количеству пересечений, умножив число поперечных прутков на число продольных: 72·4 = 288 штук. При длине 1 м общая длина составит 288 м.
  8. Таким образом, для выполнения армирования ленточного фундамента понадобятся:
  • 144 метров прутка класса A-III D12;
  • 316,2 метров прутка класса A-I D10.
  • По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 0,888 кг; метр прутка D6 – 0,617 кг. Вычисляем общую массу: 144·0,88 = 126,72 кг; 316,2·0,617= 193,51 кг.

Расчет вязальной проволоки: количество соединений можно рассчитать по количеству вертикальной арматуры, умножив его на 2 – 288·2 = 576 соединений.  Расход проволоки на одно соединение принимаем 0,4 метра. Расход проволоки составит 576·0,4 = 230,4 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 230,4·6,12 = 1410 г = 1,4 кг проволоки.





требуемый диаметр и толщина, количество

Каждая строительная площадка начинается с прочного фундамента. Ленточные фундаменты являются наиболее распространенной конструкцией в малоэтажном строительстве. Расчет арматуры для ленточного фундамента важен уже на этапе проектирования и доставки стройматериалов. Расчет доверяют профессионалам или проводят самостоятельно, изучив методические указания.

Содержимое

  1. Назначение усиления
  2. Правила
  3. Ассортимент металлических продуктов
  4. Схема закладок
  5. Защитный слой
  6. Расстояние арматуры
  7. Продольное усиление
  8. Поперечное усиление
  9. Расчет армирования
  10. Требуется количество металлических продуктов
  11. . Счет. количество

Назначение арматуры

Арматура сопротивляется нагрузкам на фундамент со стороны грунта и самого здания

Ленточные фундаменты представляют собой монолитную железобетонную конструкцию фундамента. Фундамент изготавливается непосредственно на строительной площадке.

Железобетон – бетон, внутри которого находится металлический каркас из арматуры. Металл позволяет ему выдерживать боковые нагрузки, создающие:

  • снизу вверх – процессы пучения грунта;
  • сверху вниз, масса здания.

Чистый бетон плохо сопротивляется боковым нагрузкам. Сталь, заложенная внутрь конструкции, способна сделать фундамент прочнее в десятки раз.

Под нагрузкой каждый метр бетона может растянуться на 2–4 мм, а стали – на 4–25 мм. Бетон, напротив, во много раз лучше переносит сжатие.

Алгоритм работы с давлением сверху:

  1. Груз давит на поверхность фундамента, которая начинает прогибаться.
  2. Верхний слой бетона сопротивляется сжатию, а верхний ряд арматуры неактивен.
  3. Нижняя часть фундамента пытается удлиниться.
  4. Нижний ряд стержней выдерживает растягивающие нагрузки.

Под давлением грунта снизу железобетон «работает» в обратную сторону – нижний слой бетона сопротивляется сжатию, а верхний ряд арматуры не дает ему разрушиться от растяжения.

НП

Ленточные фундаменты в малоэтажном строительстве относятся к железобетонным конструкциям без предварительного натяжения арматуры.

Такие фундаменты проектируют и строят в соответствии с сводом правил СП 52-101-2003. Раздел 5.2 документа определяет марку стали, форму и геометрические размеры прутков. В разделе 8.3 «Армирование» рассматриваются количество и размеры армирующих элементов, их взаимное расположение в теле бетона. Здесь же указаны способы расположения арматуры, правила соединения в местах пересечения.

Информации, содержащейся в документе, достаточно, чтобы понять, как рассчитать арматуру для фундамента, рассчитать количество материала.

Сортамент металлопродукции

Арматурная сталь марки

Для железобетонных конструкций применяют арматуру:

  • горячекатаную, гладкую или с периодическим профилем (кольцо или серповидно) диаметром от 6 до 40 мм;
  • термически и механически упрочненные с периодическим профилем, 6–40 мм;
  • холоднодеформированный периодический профиль (3–12 мм).

Рекомендуется использовать гладкую арматуру класса не ниже А-240 (А-I). Для ребристых (периодический профиль) выбирайте класс А-300 и выше.

В помещениях, где температура опускается ниже 30°С, запрещается применять класс А-300.

Предпочтительно использовать изделия периодического профиля – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

Недавно на рынке появилась композитная арматура. Производитель рекомендует использовать его вместо изделий из стали.

СП 295. 1325800.2017 не допускает применение композитных изделий для фундаментов.

Схема закладки

Точный расчет арматуры на фундаменте приведен в разделе 8.3. Свода правил.

Защитный слой

В железобетонных фундаментах под стальные детали предусмотрен защитный слой, обеспечивающий:

  • совместная работа всех частей;
  • защита стержней от агрессивных воздействий окружающей среды (влаги), химических веществ;
  • огнестойкость.

В грунте толщину слоя (расстояние от стержней до любого внешнего края бетона) выбирают не менее 40 мм. На открытом воздухе расстояние сокращается до 30 мм.

Шаг арматуры

Расстояния между отдельными стержнями выбирают не менее диаметра стержня. Кроме того, для горизонтальных нижних рядов расстояния принимают более 25 мм, а для верхних рядов — 30 мм.

В стесненных условиях допускается располагать арматуру пучками.

Арматура продольная

Для стороны фундамента длиной до 3 метров допускается применять стержни диаметром 10 мм, если сторона превышает 3 м – не тоньше 12 мм.

Суммарное сечение стержней продольной арматуры выбирают не менее 0,1 % сечения фундамента.

Например, для ленты шириной 40 см и высотой 100 см сечение 400х1000 = 4 000 000 мм². Суммарное сечение всех продольных стержней должно быть 0,1%, т.е. 400 мм².

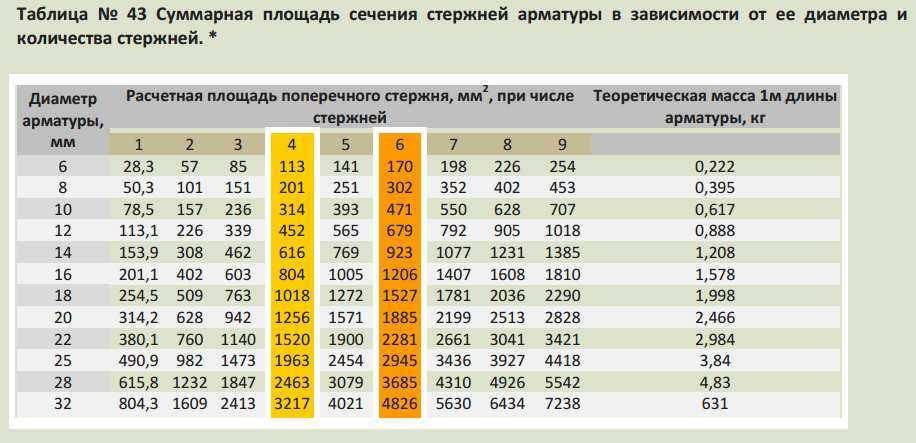

Вы можете выбрать необходимое количество стержней с помощью таблицы.

Bar diameter, mm The total cross-section of rods depending on the number of rods, mm
1 2 3 4 5 6 7 8 9
10 75 155 235 315 390 470 550 630 710
12 115 225 340 450 565 680 790 900 1020
14 155 310 460 615 770 925 1080 1230 1385
16 200 400 605 805 1010 1210 1410 1610 1810

в соответствии с таблицей. мм требуются.

Расстояние между осями продольных участков арматуры не должно быть более 40 см, а стержней в одном уровне не может быть менее 2. Одна арматура применяется только в фундаментах тоньше 15 см.

Поперечная арматура

Задачи поперечной вертикальной арматуры:

  • ограничение образования трещин;
  • препятствуют смещению продольных балок;
  • зафиксировать продольные стержни от коробления в любом направлении.

Поперечные части устанавливаются там, где проходят продольные стержни.

Диаметр поперечной арматуры для ленточных фундаментов не может быть менее 25 % наибольшего диаметра продольных стержней, но в любом случае минимальный диаметр 6 мм.

Шаг поперечных элементов не более 50 см, при высоте ребра более 15 см.

Расчет арматуры

Рассчитать арматуру для фундамента проще на конкретном примере дома размером 6х10 метров. Сечение фундамента 50х100 см.

Необходимое количество металлоизделий

Согласно таблице необходимо 4 продольных параллельных стержня диаметром 12 мм.

Общий периметр фундамента 6+6+10+10=32 метра.

Всего нужно 128 (32х4) метров арматуры.

Длина брусков в продаже 3, 6 или 11, иногда 12 метров. Поэтому точно подобрать стержень для каждой стороны не получится.

Продольные стержни придется стыковать. На угловых перекрестках также будут стыки. Если в углах используются П- или Г-образные стержни, то они должны быть утоплены в стену не менее чем на 40 см.

Согласно своду правил перекрытие стержней должно быть не менее 30 диаметров. Для арматуры 12 мм – не менее 36 см.

Чтобы не пришлось дополнительно закупать и доставлять стройматериалы, фурнитуру закупают с запасом 10-15% от сметной суммы. Пятнадцать процентов от 128 — это 19,2 метра.

В итоге приобретают 128+19=147 метров 12 мм прутка для продольной арматуры.

Счетные поперечные и вертикальные элементы

Элементы поперечной и вертикальной арматуры свариваются, скручены вязальной проволокой или согнуты в виде прямоугольника.

Вертикальные составляющие лучше делать длиннее высоты ленты – их можно утопить в землю. Это сделает установку более удобной.

Стороны горизонтально-вертикального прямоугольника не менее чем на 10–15 см меньше размера фундамента. Чтобы вокруг стержней оставался защитный слой бетона.

Складывая стороны, получаем количество арматуры на прямоугольник: 30+30+90+90=240 см. С учетом нахлеста прибавьте еще 10 см. В результате длина каждого элемента принимается равной 2,5 метрам.

В каждом углу необходимо установить по два прямоугольника, всего на фундаменте 4х2 = 8 штук.

Максимальное расстояние между элементами на прямых участках 50 см. При строительстве больших домов – 30 см.

Длины сторон для дальнейших расчетов без учета угловых пересечений составляют:

  1. Короткие 600 см минус 2 угла по 50 см – 500 см.
  2. Длина 1000 см минус 2 угла по 50 см – 900 см.

На каждую короткую сторону, кроме угловых, понадобится 9больше прямоугольников. На длинной стороне установлено 17 элементов.

Общее количество сечений будет: 8 угловых, 9+9=18 для коротких сторон фундамента и 17+17=34 для длинных.

Общее количество вертикально-горизонтальных перемычек составит: 9+18+34=61 шт. Длина каждого 2,5 метра. Всего арматуры диаметром 6 или 8 мм понадобится 61х2,5=152 метра. Материал приобретают с запасом 5%, следовательно, 160 метров.

Общая сумма

Общее количество материала, необходимого для армирования фундамента со сторонами 6 и 10 метров:

  • для продольных стержней – 147 метров арматуры 12 мм. Масса одного метра будет 0,88 кг, а общий вес: 147х0,88 = 130 кг.
  • для вертикальных и поперечных стержней приобретается 160 м стержней диаметром 8 мм, их масса: 160х0,39 = 62 кг.

Дополнительно к этим материалам приобретается вязальная проволока диаметром от 2,5 до 4 мм. Потребуется около 50 метров.

Количество элементов варьируется в зависимости от размеров фундамента и общей нагрузки. В этих случаях нужно рассчитывать по той же методике.

Рассчитать количество арматуры для строительства ленточного фундамента можно самостоятельно. Нарисовав чертеж и разместив на нем все необходимые элементы, на расчет потребности в материалах уйдет полчаса. Это позволит сэкономить на доставке в случае нехватки продукции, а также проконтролировать добросовестность подрядчика, если работы выполняет третье лицо.
