Расчет арматуры для фундамента

Чтобы правильно рассчитать необходимое для изготовления фундамента количество арматуры, прежде всего, необходимо определиться с тем, какой у вас планируется тип фундамента (летночный, плитный, столбчатый) и его конфигурация. Эти параметры выбираются в зависимости от того, какая нагрузка предполагается на фундамент, и какую несущую способность имеет грунт. Мы приведем пример того, как рассчитать арматуру для фундамента дома размером 6 х 6 метров.

Какое количество арматуры требуется для плитного фундамента?

Прежде всего следует определиться с диаметром строительно арматуры и с классом прутка. Для плитных фундаментов следует применять арматуру, имеющую диаметр не менее 10 миллиметров и ребристую поверхность. От диаметра арматуры напрямую зависит прочность конструкции: чем арматура толще, тем прочнее конструкция. Но стоит при выборе толщины ориентироваться и на общий вес строящегося дома, и на тип грунта. При непучинистом и прочном грунте, обладающем хорошей несущей способностью, к плите предъявляются меньшие требования с точки зрения устойчивости.

Второй фактор – это вес дома. При большем весе увеличивается нагрузка на плиту, и она больше деформируется. Если вы строите на отличном грунте легкий деревянный дом, вполне достаточной окажется арматура диаметром 10 мм. Если грунт, на котором строится дом, слабый, потребуется толстая арматура – 14-16 мм. Шаг арматуры должен равняться 20 см, стало быть, на фундаменте придется уложить по 31 пруту арматуры в продольном и в поперечном направлении. Всего – 62 прутка. Поскольку необходимо изготовить два пояса армирования, то прутов потребуется 64, при длине каждого прута 6 метров. Получается, что арматуры потребуется 124 х 6 = 744 метра арматуры.

Необходимо верхнюю и нижнюю сетки соединить между собой. Эти соединения устраиваются в пересечениях продольных и поперечных арматурных прутов. Это означает, что соединений будет 961 штука. Если толщина плиты планируется 20 см, и каждый пояс армирования должен отстоять от поверхности на 5 сантиметров, на каждое соединение потребуется 10-сантиметровой длина прут. Стало быть, для всех соединений надо 0,1 х 961 = 96,1 м арматуры. В целом, общее количество арматуры, которое потребуется для изготовления плитного фундамента, составит 744 + 96,1 = 840,1 погонных метра.

Чтобы оценить необходимый расход вязальной проволоки, надо определить способ ее использования. Вначале связываются поперечные с продольными прутьями нижнего арматурного пояса, затем в каждом месте пересечения к ним присоединяются пруты вертикальные, и в последнюю очередь привязываются продольные и поперечные пруты верхнего пояса арматуры. В каждом месте, где пересекаются пруты горизонтальные и один вертикальный, располагаются два проволочных соединения. Этих мест – 961 в верхнем поясе и столько же – в нижнем. Если для связывания одного пересечения прутов требуется 15 см согнутой вдвое проволоки, то есть 30 см полной длины, то общий расход проволоки составляет 961 х 2 х 0,3 = 576,6 метра.

Какое количество арматуры требуется для ленточного фундамента?

По ширине ленточный фундамент, как правило, намного меньше его высоты. Лента намного уступает размером плите, она имеет склонность к изгибам, поэтому при устройстве ленточных фундаментов арматуру используют намного меньшего размера. Для индивидуального строительства вполне достаточен диаметр арматуры 10-12 мм, гораздо реже используется 14 мм. При устройстве ленточного фундамента устраивается два арматурных пояса, и от высоты фундамента их размеры не зависят. Прутья арматуры устанавливаются в верхней и в нижней частях ленты, при этом в случае деформирования фундамента они принимают на себя всю нагрузку. Вертикальные и поперечные прутья нагрузки не несут, поэтому для их изготовления применяется тонкая и гладкая арматура. При ширине ленточного фундамента в 40 сантиметров потребуется всего четыре прута, из которых два располагаются сверху, а два – снизу. Этого усиления вполне достаточно при строительстве на слабых и подвижных грунтах или при сооружении массивного дома.

Под фундамент размером 6 х 6 метров длина фундаментной ленты составляет 30 метров. Стало быть, ребристой арматуры потребуется 30 х 4 = 12 метров. Вертикальные и поперечные прутки можно монтировать через 0,5 метра. Приняв ширину ленты в 30 см, высоту – 70 см и зная, что арматура прокладывается в 5 сантиметрах от поверхности, на каждое соединение пойдет 1,6 метра гладкой арматуры. Соединений таких будет 61, так что расход гладкой арматуры определится в 97,6 метра. Для каждого соединения потребуется 4 связки, причем одна связка – это 30 см проволоки. Так что расход вязальной проволоки для ленточного фундамента составит 0,3 х 4 х 61 = 73,2 метра.

Какое количество арматуры требуется для столбчатого фундамента?

Формирование столбиков не требует толстой арматуры, вполне достаточно 10-миллиметровой. Вертикальные прутья изготавливают из ребристой арматуры, а связь их в единый каркас осуществляют горизонтальные пруты. Если столб имеет диаметр больше 20 см, этот каркас необходимо внутри столба распределить равномерно. Для армирования 2-метрового столба диаметра 20 см вполне достаточно четыре прута арматуры диаметром 10 мм, расположенных в 10 см один от другого и перевязанных в четырех местах гладкой арматурой. Ребристой арматуры потребуется на каждый столб 2 х 4 = 8 метров, а гладкой – 0,4 х 4 = 1,2 метра. При изготовлении тридцати столбов потребуется 8 х 30 = 240 метров ребристой арматуры и 1,2 х 30 = 36 метров арматуры гладкой.

В каждом столбе – 4 горизонтальных прута, крепящихся к вертикальным, так что на один столб будет надо 0,3 х 4 х 4 = 4,8 метра вязальной проволоки. Для всего 30-столбового фундамента понадобится проволоки 4,8 х 30 = 144 метра.

Используя эти рекомендации, вы сможете самостоятельно рассчитать правильную потребность в арматуре для изготовления фундамента любого вида.

Расчёт количества арматуры для разных типов фундамента

Использование арматуры, особенно при заливке фундамента дома, особенно необходимо. Данный строительный материал позволяет уплотнить бетон и увеличить его технические характеристики, первой из которых является прочность. Для экономии арматуры следует знать, как правильно производить расчёт арматуры для фундамента.

Содержание

  • 1 Расчёт арматуры для ленточного фундамента
    • 1. 1 Как правильно рассчитать диаметр продольной арматуры
    • 1.2 Расчёт общего количества арматуры для ленточного фундамента
    • 1.3 Расчёт количества продольных и поперечных стержней
  • 2 Расчет количества арматуры для плитного фундамента

Расчёт арматуры для ленточного фундамента

Ленточный фундамент дома применяется чаще чем плитовой, из-за следующих своих преимуществ:

  • Более низкая стоимость.
  • Требуется меньше времени для монтажа.
  • Обладает такими же сроком эксплуатации, как и монолитный тип фундамента.

Но для того, чтобы ленточный фундамент был смонтировав правильно, необходимо знать 2 основных параметра: диаметр продольных и поперечных арматурных стержней, а также их общее количество (с небольшим запасом).

Как правильно рассчитать диаметр продольной арматуры

Расчёт арматуры для ленточного фундамента дома подразумевает использование основного нормативного документа – СНиП 52-01-2003, в котором указано, что содержание продольной арматуры в железобетонном элементе должно составить не менее 0. 1%. Т.е. совокупная площадь сечения прутьев арматуры должна быть не менее 0.1% от рабочей площади поперечного сечения железобетонного элемента.

Видеоролик на Youtube:

Правильный расчёт площади поперечного сечения железобетонной ленты следующий: необходимо ширину конструкции умножить на её высоту. Пример: при ширине фундамента дома 50 см и высоте 1 м, его площадь сечения составит 5000 см2. Теперь следует вспомнить СНиП 52-01-2003 и разделить полученное число на 1000, чтобы найти параметр для дальнейшего расчета. Ответ: 5 см2. Многие строители, даже с большим опытом работы, просто выбирают диаметр арматуры «на глазок», и чаще всего это оказываются стержни 8 или 10 мм. Но это неправильно, необходимо использовать установленные нормативными документами формулы и примеры расчётов.

Полезный калькулятор для расчёта ленточного фундамента: http://stroy-calc.

ru/raschet-lentochnogo-fundamenta.

Теперь следует воспользоваться удобной таблицей:

Сверху указано количество стержней. Основное тело таблицы – площадь поперечного сечения арматуры (0.1% от площади поперечного сечения ленты фундамента). Совместив количество стержней и параметр площади сечения, в правой колонке узнаём необходимое сечение арматуры.

При заливке фундамента очень часто применяют стандартную схему монтажа с четырьмя арматурными прутьями. Из таблицы можно почерпнуть все необходимые данные и даже узнать расход арматуры на 1м3 бетона: 4 прутка с площадью поперечного сечения не менее 4 мм2, должны иметь диаметр 12 мм. Если взглянуть немного ниже, то можно использовать и 2 прутка, но тогда диаметр каждого из них должен составлять не менее 16 мм, что будет крайне расточительно.

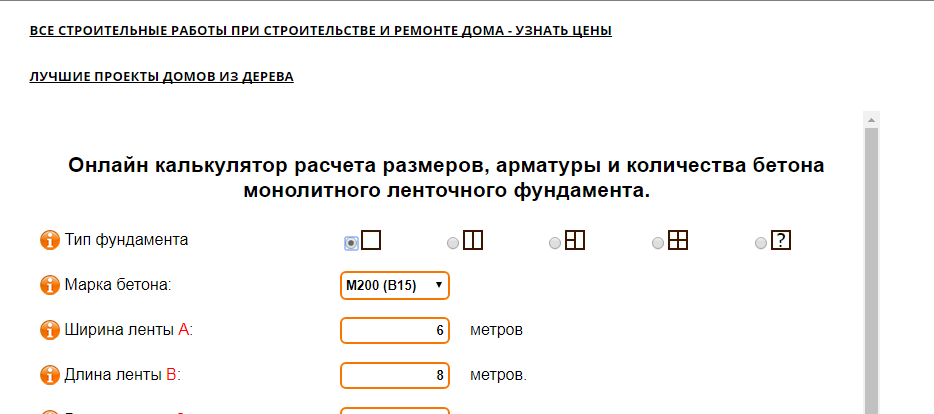

Удобный калькулятор для ленточного фундамента: http://obystroy.com/kalkulyator-rascheta-kolichestva-betona-lentochnogo-fundamenta

На сегодняшний день, большинство строительных компаний не используется арматуру диаметром 8 мм при заливке бетона, пользуясь простыми расчётами:

  • При длине прутка менее чем 3 м, необходимо применять арматуру диаметром 10 мм.
  • При длине прутка более чем 3 м, необходимо применять арматуру диаметром 12 мм.

Подбирать диаметр для поперечных стержней ленточного фундамента следует точно также, как и для продольных. Никаких серьёзных особенностей в данном процессе не существует.

Расчёт общего количества арматуры для ленточного фундамента

При армировании фундамента и заливке бетона, прутья укладываются внахлёст, что обязательно следует учитывать при расчёте общего количества материала. Нижеприведённая схема точно отображает готовую конструкцию:

Сверху указана простая формула расчёта нахлёста арматуры. Диаметр прута необходимо умножить на 30. Ответом будет длина нахлёста.

Обозначения на схеме указывают на то, что нахлёст продольных прутьев должен составлять не менее 30 их диаметров. Например, диаметр одного прута составляет 8 мм, это значит, что нахлёст арматуры необходимо делать не менее чем 24 см.

Чтобы рассчитать количество материала при заливке бетона, следует привести простой пример. Ширина фундамента составляет 6 м, его длина – 12 м. Общая длина основания: складываем 6 м и 12 м, и умножаем на 2, ответом является 36 м. Фундамент простой и для армирования используются 4 прута, поэтому 36 м надо умножить на 4, ответ – 144 м. Такой расчёт несложный и его можно произвести за короткий временной промежуток. Более проблемно рассчитать тот самый нахлёст одного арматурного прута на другой.

Самым правильным способом расчёта нахлёста является составление схемы армирования, после чего следует посчитать все места стыков и умножить их на 30 диаметров прутьев. Помимо того, что данный способ правильный, он ещё достаточно трудоёмкий и требует массу времени, ведь таких стыков даже в фундаменте 6*12 будет огромное количество. Поэтому стараются сократить время расчётов и просто прибавить 15 % прутьев к общей длине армированной конструкции.

Расчёт количества продольных и поперечных стержней

Расход арматуры на куб бетона также требует такого параметра как сечение ленты фундамента. Пусть ширина будет 0.3 метра, а длина 0.8 метра. Данные значения являются реальными, но для них следует предусмотреть определенный запас. Поэтому ширина станет 0.35 метра, а длина 0.9 метра. Общая длина арматурного прута для такой конструкции составляет 2.5 метра.

Площадь сечения верхнего или нижнего пояса можно узнать по формуле: ширину ленты умножить на её высоту и на коэффициент 0.001. Получившуюся цифру найти из таблицы (значение ниже полученного указывать не следует). Верхней цифрой является необходимое количество прутов для фундамента. Слева – диаметр одного прутка. Справа – масса одного метра выбранной арматуры.

Зачем следует делать такой запас? Для большей устойчивости армированного каркаса, его немного вбивают в землю. Поэтому запас арматуры позволяет надёжно зафиксировать конструкцию и исключить её движение при заливке бетона. Расчёт одной стороны составит: 0.3 м умножить на 2 и сложить с длиной (0.9 м также умножить на 2).

На самой длинной стороне фундамента, которая составляет 12 м, необходимо разместить 6 таких конструкций. Таких сторон две, поэтому количество конструкций также следует умножить в 2 раза и получится 12 штук. Для широкой стороны фундамента потребуется не менее 10 арматурных прямоугольников, соответственно, для двух сторон – 20 штук, а общее количество 32 штуки.

Осталось длину одного арматурного прямоугольника перемножить на их общее количество, и ответом будет 80 м. Расчёт каркаса достаточно прост, и требует совсем небольшого количества времени, достаточно только набить руку.

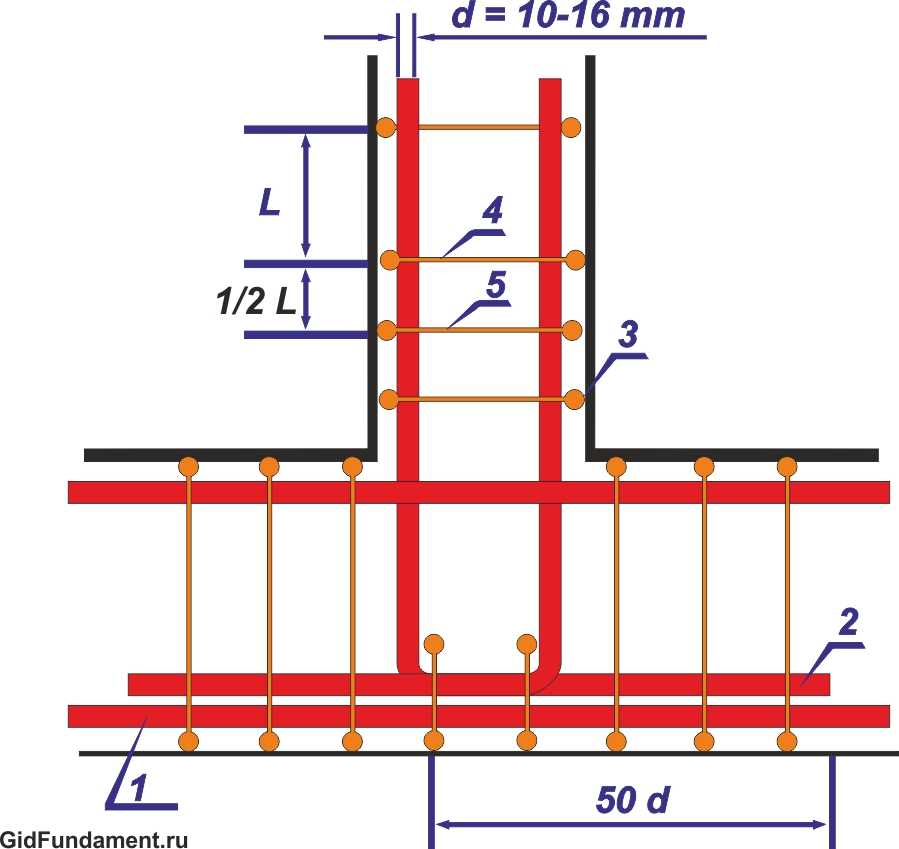

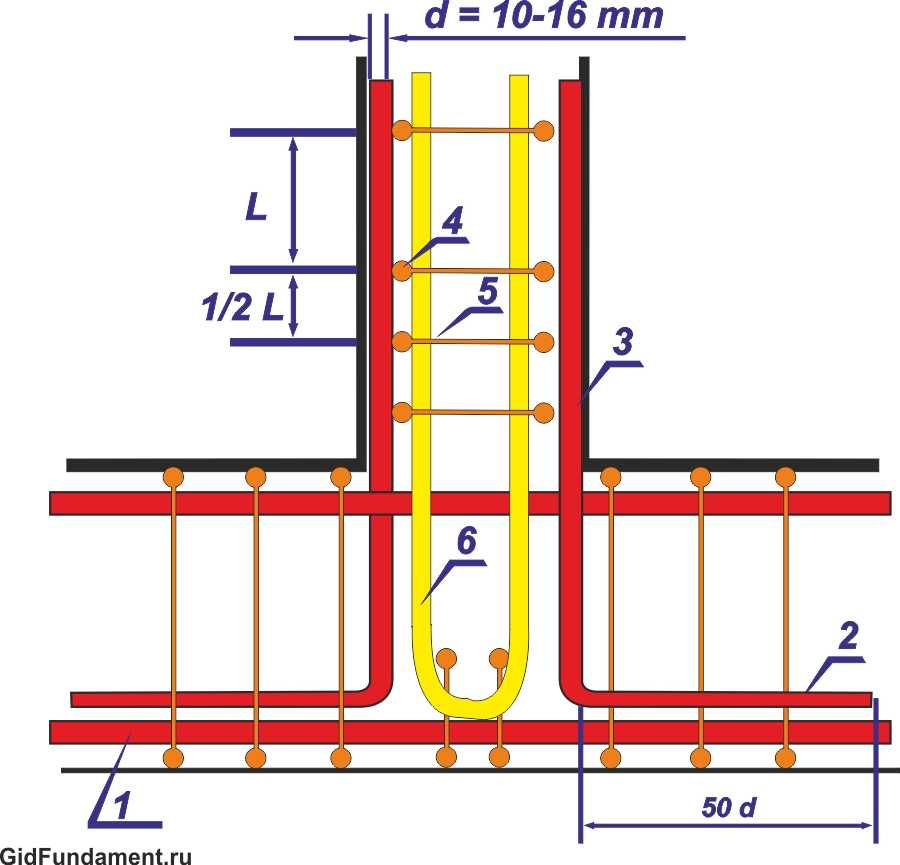

Расчет количества арматуры для плитного фундамента

Плитный фундамент используется в тех местах, где необходима минимизация земельных работ. Для данной разновидности фундамента вполне достаточно полуметрового котлована, но необходимы такие строительные материалы как гидроизоляция, утеплители различного рода и небольшой слой песка.

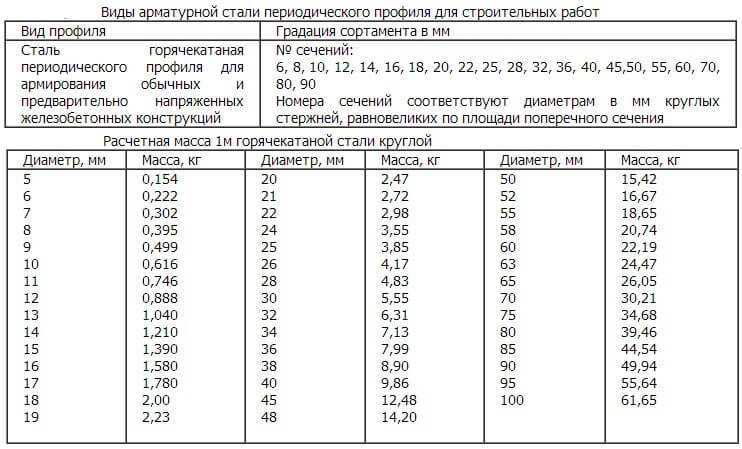

Узнав диаметр арматуры или её сечение, данные необходимо подставить в таблицу, которая покажет не только вес одного метра материала, но и метраж в одной тонне, что очень удобно при расчётах общего количества.

Расход арматуры и расчёт её диаметра производится согласно следующих нормативных документов:

  • СНиП 52-01-2003.
  • СНиП 3.03.01-87.
  • ГОСТ Р 52086-2003.

Критерии выбора диаметра арматуры для плитного фундамента следующие:

  • При строительстве одноэтажных зданий с небольшой нагрузкой на площадь, следует использовать стержни диаметром 10 мм. На углы зданий необходимо укладывать материал толщиной не менее 12 мм.
  • Для каркаса двухэтажных зданий надо применять арматуру толщиной 12 мм и более. На углы плиты – 16 мм.

Удобный калькулятор для расчёта монолитной плиты: https://wpcalc.com/slab-foundation/

При расчёте количества материала для плитного фундамента следует помнить, что самым оптимальным является шаг в 20 см. Зная шаг, остаётся общую ширину монолитной конструкции поделить на данную цифру. Пример: ширина плиты составляет 8 м, необходимо разделить её на 0,2 м и получим количество 40, которое теперь следует удвоить (если ширина конструкции равна её длине), соответственно – 80 штук.

Если стороны не совпадают, то их расчёт надо делать отдельно.

Видеоролик на Youtube:

Для определения общей длины арматурных стержней, их количество следует умножить на длину одной штуки: 80 штук умножить на 6 м (наиболее длинная арматура). Ответ: 480 м арматуры для плиты.

Расчет арматуры для фундамента: сколько нужно

Расчет арматуры для фундамента позволяет рационально использовать материал и создать качественную и долговечную конструкцию. Объясняется это следующим: избыток металла в каркасе основания строения станет последствием того, что стоимость конструкции может существенно вырасти.

Противоположная ситуация, когда количество арматуры на 1 м3 бетона меньше нужного, сделает фундамент дома слабым и не способным вынести нагрузки, связанные с давлением строения и грунта. Это может привести к серьёзным последствиям.

Содержание

  • Методы армирования
  • Вычисление диаметра
    • Продольная арматура
  • Общее количество стержней
  • Поперечная и вертикальная

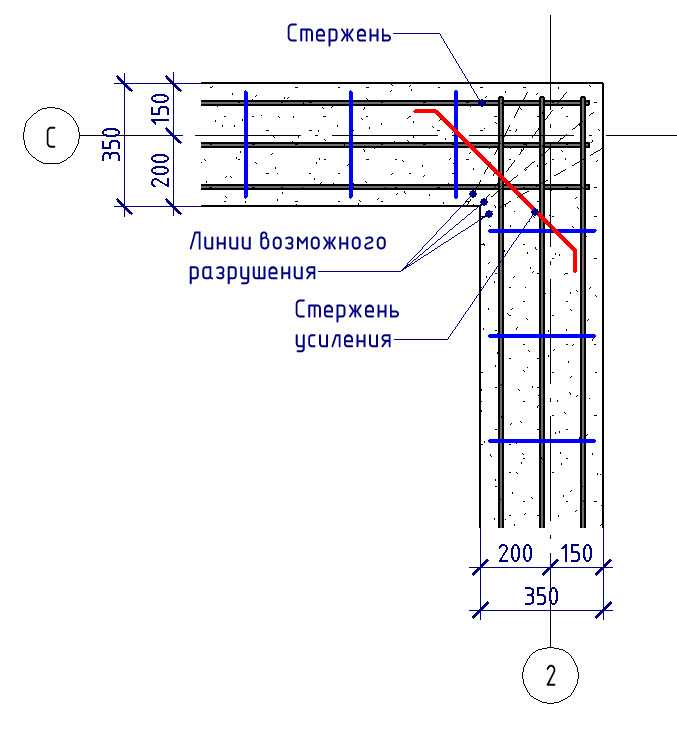

Методы армирования

Прежде всего необходимо разобраться с вопросом, каким образом будет выполняться армирование конструкции. На сегодняшний момент используется 2 схемы, различающихся между собой количеством металлических стержней:

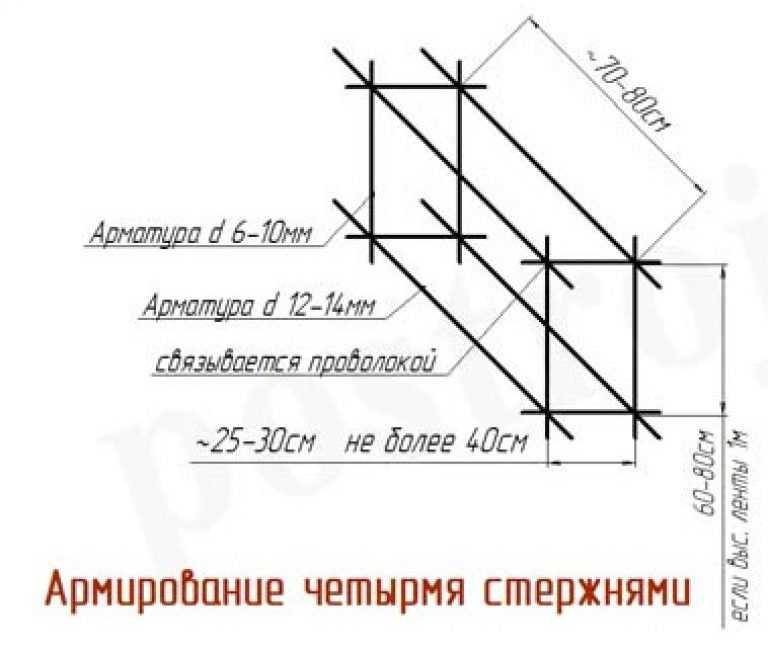

  • 4 горизонтальных рядов.
  • 6 горизонтальных рядов.

Выбор одной из схем определяется в СНиП 52-101-2003, в котором говорится следующее: «Интервал между прутками арматуры в ленточном фундаменте, расположенными параллельно не должен превышать величину 400 мм.

Расстояние между каждымм прутком и краем бетонного каркаса основания устанавливается 60 – 70 мм».

Согаласно приведённому выше документу, рассчитать количество арматуры для строения достаточно просто. Например, для оснований ширина которых превышает 0,5 м целесообразно использовать металлизированный каркас, состоящий из 6 продольных рядов.

Таким образом, нужно учитывать, расчет арматуры для ленточного фундамента определяется только согласно регламентированной схеме.

Вычисление диаметра

Толщина металлического прута должна составлять не менее 0,1 % от сечения фундамента

Если с количеством всё ясно, возникает следующий вопрос: какой диаметр арматуры необходимо использовать для создания качественного и надежного основания дома? Для этого существует требование СНиП 52-101-2003, в котором раскрываются требования к данной ситуации. Согласно документу, диаметр арматуры для фундамента берётся из 2 коэффициентов: минимальное сечение (толщина) продольных прутьев ленточной конструкции должно равняться 0,1% от всего сечения железобетона. Такого требования придерживаются когда высчитывают диаметр прутьев.

Диаметр арматуры для ленточного фундамента подбирается исходя из того, куда именно она будет установлена. В зависимости от места её предназначения могут измениться и требования к её сечению. Более точная информация приведена в следующей таблице.

№Условия использованияСечение, мм
1Вертикальная с высотой продольного сечения ленты менее 0,8м6
2Вертикальная с высотой ленты более 0,8 м8
3Поперечная6

Выполняя расчет количества арматуры для фундамента одно-или двухэтажного дома, преимущественно берутся прутки толщиной 8 мм. Аналогичная ситуация для гаражей, бань и других малоэтажных построек.

Продольная арматура

Для вычисления площади сечения фундаментной ленты понадобится умножить его ширину на высоту. К примеру, если ширина 450 мм, а высота 1000 мм, искомая величина составит 45000 мм2. Согласно вышеупомянутому СНиП, коэффициент берётся равный 0,1 %, потому полученная ранее цифра умножается на это соотношение. Получается 45000 мм2 * 0.1 = 45 мм. Таким образом диаметр продольной арматуры на ленточный фундамент указанного размера должен быть не менее 4,5 см.

Преимущественно все фундаменты имеют стандартные размеры, потому со временем была разработана таблица, позволяющая определить сечение арматурного прутка для любых размеров оснований. В ней указано соотношение диаметра с площадью поперечного сечения стержня, в зависимости от количества прутьев.

Величины приведены в средних коэффициентах, поскольку полученные результаты были округлены в большую сторону. Измерения приведены в сантиметрах.

Получив расчетную площадь поперечного сечения арматурного ряда, равным 4,5 см при ширине основания в 45 см, допускается использование метода армирования 4 прутьями. В таблице находится графа, в которой приведена величина значения для данного случая. Она составляет 4,52 см2.

Для вычисления того, какая арматура нужна для ленточного фундамента, усиленного 6 стержнями, понадобится произвести аналогичные действия.

Разница заключается лишь в том, что величина берётся из столбца с цифрой 6. Более сложные конструкции определяются аналогично.

Диаметр арматуры для плитного фундамента, как и для ленточного, берётся единый. Если имеются стержни меньшего сечения, они закладываются в нижний ряд.

Общее количество стержней

Количество металлических стержней зависит от периметра фундамента

Перед началом строительства возникает вопрос, сколько нужно арматуры на весь объём фундамента?

Тема достаточно актуальна, так как при возникновении ситуации, когда металл закончился, а работа не выполнена, возникнет простой, а за доставку дополнительной недостающей партии придётся заплатить отдельно.

Определяется это число таким образом:

  1. Находится длина периметра основания при площади строения 10 * 10 (10*4 = 40), величина составит 40 м.
  2. Так как требуется выполнить расчет для 4-стержневой конструкции, полученное ранее число умножается на 4 (40 * 4 = 160), итого 160 м.
Прутья арматуры соединяются внахлест

Для возведения фундамента дома размером 10 * 10 м требуется 160 м арматурного стержня. Однако эта величина без учёта стыковки прутьев, потому и случаются такие ситуации, когда все действия по определению количества были выполнены верно, а рассчитанного металла не хватило.

Сделать это можно двумя способами. Первый подразумевает грамотно составленную схему, в которой указывается расположение прутков и количество соединений. Второй метод несколько проще: если арматура уже рассчитана ранее описанными способами, к полученному числу добавляется 10 – 15%.

Поперечная и вертикальная

Как рассчитать арматуру для ленточного фундамента, расположенную поперечно или вертикально? Для этого используется уже проверенная схема. Из неё можно определить, что для заполнения одного прямоугольника потребуется 2,5 м (0. 35 * 2 + 0.90 * 2 = 2,5). Нужно учитывать, что величина 0,3 и 0,85 берутся с запасом. Это нужно для того, чтобы концы стержней немного выходили за основной периметр границ.

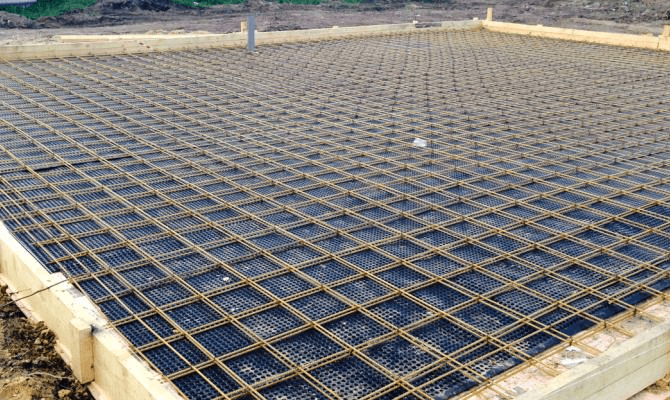

В случае плиточного фундамента все несколько проще, арматура вяжется сеткой

Среди частых ошибок малоопытных людей, занимающихся вязкой армированного каркаса для ленточного фундамента, происходит установка арматуры на дно траншеи. Некоторые для устойчивости конструкции вбивают её в грунт. В этих случаях расход арматуры на куб бетона увеличится, потому при средней величине вертикальных прутьев 0,9 м нужен небольшой запас, равный 10% от общей длины.

Чтобы облегчить себе задачу в большом количестве цифр, можно просто начертить схему основания, отметить на ней места расположения прямоугольников, а потом просто подсчитать их количество. Таким образом, определяется величина поперечных и вертикальных стоек для бетонного фундамента ленточного типа.

После того как все нюансы разобраны, рассчитать арматуру в фундаменте можно за несколько минут.

При этом нужно учитывать, чем больше площадь будущего строения, тем большее количество металла понадобится для армирования каждого кубического метра.

Только после этого можно отправляться в магазин и заказывать армированные стержни. Это позволит снизить вероятность ошибок, указанных в начале статьи, и даст гарантию того, что через несколько лет не придётся делать капитальный или частичный ремонт фундамента.
