При проектировании и изготовлении конструкций из металла и других материалов очень важно соблюдать и выполнять физико-механические расчеты на прочность, одним из которых является расчет балок на изгиб (прогиб). Выполнять расчет прогиба балки онлайн – очень удобно и быстро. Поэтому специалисты нашего предприятия подготовили онлайн калькулятор для расчетов.
Расчет прогиба балки онлайн
Профиль
Материал
СтальЧугунАлюминийДеревоФанераМедьФторопластАкрилПоликарбонат
Способ фиксации
Шарнир-Шарнир (распределенная) Шарнир-Шарнир (точечная) Заделка-Шарнир (распределенная) Заделка-Шарнир (точечная) Заделка-Заделка (распределенная) Заделка-Заделка (точечная) Свободный конец (распределенная) Свободный конец (точечная)Схема фиксации
Значения
Выберите профиль
Результаты расчетов
Площадь поперечного сечения профиля:
–
Расчетный вес профиля (балки):
–
Прогиб балки F
–
Описание
При выборе схемы с распределенной нагрузкой, приложенная “Нагрузка Q” указывается как относительная “килограмм на метр”.
Определяется она по формуле Q = [общяя нагрузка, кг]/[общая длина, м].
Использование калькулятора “Расчет прогиба балки онлайн” значительно сократит время и послужит залогом надежных инженерных конструкций.
Калькулятор разработан исключительно по формулам Сопромата и справочным данным для каждого типа материала и сечения балки. Расчет прогиба сечения является теоретическим, следовательно практические значения могут быть отличными от расчетных и зависеть от множества условий.
Однако значения полученные в данном калькуляторе будут невероятно полезными и послужат основой для расчета необходимой конструкции.
Сделать расчет вала ЧПУ на прогиб также можно произвести на данном калькуляторе. Следовательно Вы будете знать предварительные прочностные показатели перед сборкой ЧПУ станка.
Для быстрого доступа к расчетам необходимого профиля добавьте калькулятор в избранное (CTRL+D на ПК или значек “звездочка” справа вверху браузера)
Ключевые слова: расчет балки на прогиб, расчет балки на прочность, расчет балки на двух опорах, расчет балки на изгиб, расчет балки онлайн бесплатно, расчет балки перекрытия, расчет балки на прогиб пример, расчет балки онлайн, расчет прогиба деревянной балки, расчет прогиба балки, расчет прогиба профильной трубы онлайн, расчет прогиба балки на двух опорах, расчет прогиба плиты перекрытия, расчет прогиба швеллера, beam deflection calculator, free, calculator online, Free Online Beam Calculator, Elastic beam deflection calculator, расчет прогиба металлической балки, расчет прогиба листа, расчет прогиба фанеры, расчет на прочность онлайн, расчет на прочность при изгибе, расчет на прогиб деревянной балки, расчет на прогиб металлической балки, расчет на прогиб, расчет на прогиб уголка
Редакция AST3D 17.
09.2018 11:11
Расчет деревянных балок перекрытий: онлайн калькулятор
Деревянные брусья для перекрытий в частном строительстве используют часто. Легкость, доступность по цене и возможность самостоятельного монтажа компенсируют способность к возгоранию, поражению грибком и гниению. В любом случае при возведению второго и более этажей просто необходимо произвести расчет деревянных балок перекрытия. Онлайн-калькулятор, который мы представляем в этом обзоре, поможет справиться с этой задачей просто и быстро.
Деревянные брусья для перекрытия – только качественная древесинаЧитайте в статье
- 1 Польза онлайн-калькулятора для расчета деревянных перекрытий
- 2 Расчет деревянного бруса для перекрытия: на что обратить внимание
- 3 Итог
Польза онлайн-калькулятора для расчета деревянных перекрытий
Самостоятельные расчеты утомительны и чреваты риском не учесть какой-либо важный параметр. Так, деревянные балки для перекрытий должны обладать определенным сечением, учитывающим возможную нагрузку на них от мебели и техники, находящихся в помещении людей.
При таких расчетах крайне важно знать возможный прогиб балки и максимальное напряжение в опасном сечении.
Преимущества калькулятора в следующем:

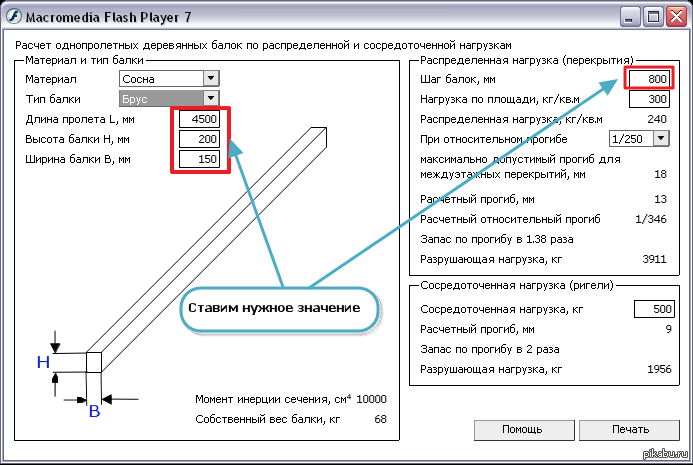

- Точность. Формулы расчета учитывают множество параметров. В специальных полях задаются: тип поперечного сечения (круглое или прямоугольное), длину балки между опорами и шаг, параметры используемой древесины, предполагаемую постоянную нагрузку.
- Сроки. Ввести готовые параметры и получить результат выйдет значительно быстрее, чем рассчитывать вручную требуемые значения.
- Удобство. Онлайн-калькулятор расчета деревянных балок составлен таким образом, что после введения всех постоянных величин, вам остается просто подбирать сечение балки до тех пор, пока не будет обеспечена необходимая прочность.
Расчет деревянного бруса для перекрытия: на что обратить внимание
До расчетов и покупки рекомендовано обратить внимание на типы перекрытий.
Брус для надежной связки строительных конструкций, бывает следующих видов:
- Балки. Массив квадратного или прямоугольного сечения, уложенный с шагом от 60 см до 1 м. Стандартная длина – 6 м, на заказ изготавливаются балки до 15 м.
- Ребра. Балки, напоминающие широкую (20 см) и толстую доску (7 см). Шаг укладки на ребро не более 60 см. Стандартная длина – 5 м, под заказ – 12 м.
- Комбинация двух типов бруса. Наиболее надежные перекрытия, служащие опорой для пролетов, до 15 м.
Сначала определяется прогиб балки, максимальное напряжение в опасном сечении и коэффициент запаса прочности. Если значение коэффициента получается меньше 1, то это значит, что прочность не обеспечена. В этом случае необходимо изменить условия расчета (изменить сечение балки, увеличить или уменьшить шаг, выбрать другую породу древесины и т.д.)
| Длина балок, м | ||||
| Шаг укладки, м | 2,0 | 3,0 | 4,0 | 5,0 |
| 0,6 | 75*100 | 75*200 | 100*200 | 150*225 |
| 1 | 75*150 | 100*175 | 150*200 | 175*250 |
Когда нужное сечение найдено требуется рассчитать его кубатуру.
Это произведение длины, ширины и высоты. Далее по проекту находим количество балок перекрытия и умножаем на полученный результат.
Брус
Итог
Сращивание двух балок перекрытия = снижение надежностиВажно! Для строительства многоэтажных домов не рекомендовано приобретать балки недостаточной длины. Сращивание, даже качественное, снижает надежность конструкций.
Для наглядности пользователю предоставлено видео расчета древесины для перекрытий.
Watch this video on YouTube

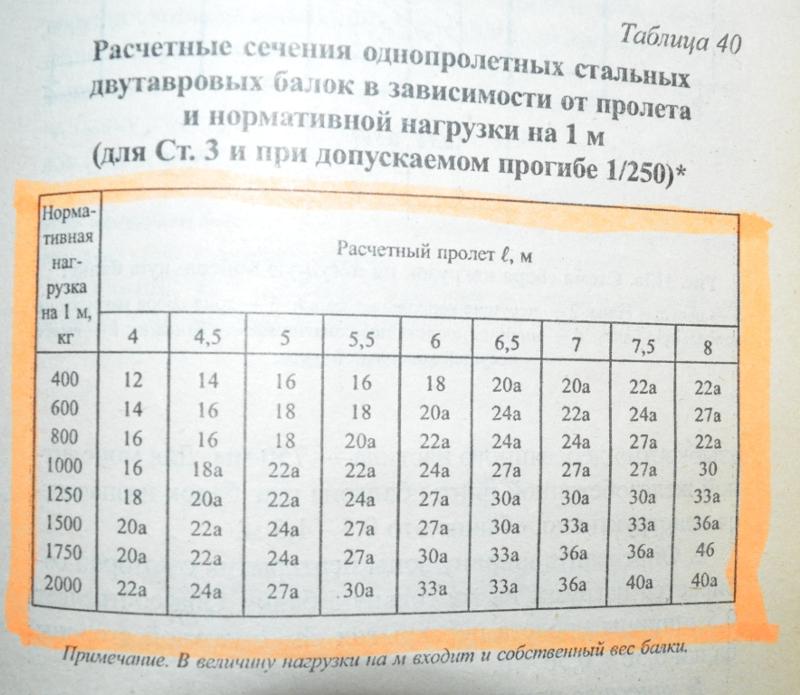

Примеры расчета балок — Калькулятор стальных балок
На этой странице показаны некоторые распространенные строительные работы, для которых можно использовать калькулятор.
1 Пример первый
Жилой дом с учетом ненесущих деревянных стоечных перегородок по лагам перекрытий.
Это типичный пример удаления несущей стены на уровне первого этажа, требуется стальная балка для поддержки балок первого этажа и ненесущих деревянных перегородок над предлагаемым отверстием в стене.
В калькулятор была введена одна UDL (равномерная распределенная нагрузка) с двумя нагрузками:
Первая загрузка: «Деревянный пол (жилой дом)»
Переменная: 1,5 кН/м2, Постоянная: 0,6 кН/м2
Вторая нагрузка: «Перегородки из легких деревянных стоек, на плане этажа»
Переменная: 907 /м2
Была выбрана стальная балка (178 x 102 x 19 UB S275) длиной 3 м.
Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.
Просмотрите отчет, созданный для этого примера
2 Второй пример
Это типичный пример удаления несущей стены на уровне первого этажа, требуется стальная балка для поддержки потолочных балок, ненесущих перегородок с деревянными стойками, балок первого этажа и кирпичной стены над предлагаемым проемом. в стене.
В калькулятор введена одна UDL (равномерная распределенная нагрузка) с четырьмя нагрузками:
Нагрузка 1: «Потолок под наклонной крышей»
Переменная: 0,25 кН/м2 Постоянная: 0,3 кН/м2
Ширина груза, перпендикулярного балке, или высота груза, поддерживаемого балкой: 3,5 м.
Нагрузка 2: «Кирпичная кладка 102,5 мм + штукатурка или штукатурка с ОБЕИХ сторон»
Переменная: 0 кН/м2, Постоянная:
2,45 кН/м2 Ширина груза, перпендикулярного балке, или высота груза, поддерживаемого балкой: 2,8 м.Груз 3: «Легкие перегородки из деревянных стоек на плане этажа»
Переменная: 0,25 кН/м2, Постоянная: 0 кН/м2 Ширина груза, перпендикулярного балке, или высота груза, поддерживаемого балкой: 3,5 м.
Груз 4: «Деревянный пол (жилой дом)»
Переменная: 1,5 кН/м2, Постоянная: 0,6 кН/м2 Ширина груза, перпендикулярного балке, или высота груза, поддерживаемого балкой: 3,5 м.
Была выбрана стальная балка (178 x 102 x 19 UB S275) длиной 3м.
Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.
Просмотрите отчет, созданный для этого примера
3 Пример третий
Отчеты калькулятора показывают, что изгиб, сдвиг и отклонение балки находятся в безопасных пределах для обеих балок.
Просмотр отчета о луче 1
Посмотреть отчет о луче 2
4 Пример четвертый (Стальная коньковая балка)
Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.
Просмотрите отчет, созданный для этого примера
5 Пример пятый (Steel Beam Calc, поддерживающий балки плоской крыши)
Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балки находятся в безопасных пределах.
Просмотрите отчет, созданный для этого примера
6 Пример шестой (чердак)
Калькулятор выдал отчет, пригодный для утверждения строительными нормами, который показывает, что изгиб, сдвиг и прогиб балок находятся в безопасных пределах.
Просмотр отчета о луче 1
Посмотреть отчет о луче 2
Посмотреть отчет о луче 3
The Sagulator – WoodBin
Sagulator поможет вам спроектировать полки, рассчитывая провисание полки (прогиб) с учетом типа материала полки, нагрузки на полку, распределения нагрузки, размеров и метода крепления. Вы также можете указать окантовку, чтобы сделать полку еще более жесткой. Советы по использованию см. в примечаниях ниже.
| Характеристики полки | ||||
| Материал полки | ———- Select ———-AfrormosiaAlbarcoAlder, RedAndirobaAngelinAngeliqueAsh, BlackAsh, BlueAsh, GreenAsh, OregonAsh, WhiteAspen, BigtoothAspen, QuakingAvodireAzobeBaldcypressBalsaBanakBasswoodBeech, AmericanBengeBirch, PaperBirch, SweetBirch, YellowBubingaBulletwoodButternutCativoCedar, AlaskaCedar, Atlantic WhiteCedar, Eastern RedcedarCedar, IncenseCedar, Northern WhiteCedar, Port -OrfordCedar, Western RedcedarCeibaCherry, BlackChestnut, AmericanCottonwood, Balsam PoplarCottonwood, BlackCourbarilCuangareCypress, MexicanDark red merantiDegameDetermaDouglas-fir, CoastDouglas-fir, Interior NorthDouglas-fir, Interior SouthDouglas-fir, Interior WestEkopElm, AmericanElm, EasternElm, RockElm, SlipperyFir, California RedFir, BalsamFir , GrandFir, NobleFir, Pacific silverFir, SubalpineFir, WhiteGoncaloGreenheartHackberryHemlock, EasternHemlock, MountainHemlock, WesternHickory, BitternutHickory, MockernutHickory, NutmegHickory, PecanHickory, PignutHickory, ShagbarkHickory, ShellbarkHickory, WaterHoneylocustHuraIpeIrokoJarrahJelutongKaneelhartKapurKarriKempasKeruingLarch, westernLight red merantiLimbaLocust, BlackMacawoodMagnolia, SouthernMagnolia,CucumbertreeMahogany, AfricanMahogany, trueManbarklakManniMaple, BigleafMaple, BlackMaple, RedMaple, SilverMaple, SugarMarishballiMerbauMersawaMoraOak, BlackOak, BurOak, CherrybarkOak, ChestnutOak, LaurelOak, LiveOak, Northern RedOak, OvercupOak, PinOak, PostOak, ScarletOak, Southern RedOak, Swamp ChestnutOak, Swamp WhiteOak, WaterOak, WhiteOak, WillowPineangelParakolOkoumeOpepeOsage Orange de camposPeroba rosaPilonPine, CaribbeanPine, восточная белая сосна, JackPine, LoblollyPine, LodgepolePine, LongleafPine, PitchPine, PondPine, PonderosaPine, RedPine, SandPine, ScotsPine, ShortleafPine, SlashPine, SprucePine, SugarPine, VirginiaPine, Western whitePine, ocoteheartPine, radiataPiquiplePrimaveraPurthwood,RrowedminaPurthwood Young-growthRobeRosewood, BrazilianRosewood, IndianSandeSanta MariaSapeleSassafrasSepetirShorea, bullau groupSpanish-cedarSpruce, BlackSpruce, EngelmannSpruce, RedSpruce, SitkaSpruce, WhiteSucupiraSweetgumSycamore, AmericanTamarackTeakTupelo, BlackTupelo, WaterWallabaWalnut, BlackWhite merantiWillow, BlackYellow merantiYellow-poplarllombaD–2 ParticleboardD–3 ParticleboardH–1 ParticleboardH–2 ParticleboardH– 3 ДСПM–1 ДСПM–2 ДСПM–3 ДСПLD-1 ДСПLD-2 ДСПМеламин (см. | |||
| Крепление для полки | Фиксированный (прикреплен к бокам) Плавающий (не прикреплен) | |||
| Загрузка полки | на фут (305 мм) всего | |||
| Единицы нагрузки | фунтов кг | |||
| Распределение нагрузки | Равномерная нагрузка Центральная нагрузка | |||
| Стеллаж | дюймов см мм | |||
| Глубина (спереди назад) | ||||
| Толщина | ||||
[Дополнительно] Кромочная лента (см. примечание №10) | ||||
| Материал | NoneSame as shelfAfrormosiaAlbarcoAlder, RedAndirobaAngelinAngeliqueAsh, BlackAsh, BlueAsh, GreenAsh, OregonAsh, WhiteAspen, BigtoothAspen, QuakingAvodireAzobeBaldcypressBalsaBanakBasswoodBeech, AmericanBengeBirch, PaperBirch, SweetBirch, YellowBubingaBulletwoodButternutCativoCedar, AlaskaCedar, Atlantic WhiteCedar, Eastern RedcedarCedar, IncenseCedar, Northern WhiteCedar, Port-OrfordCedar, Western RedcedarCeibaCherry, BlackChestnut , AmericanCottonwood, Balsam PoplarCottonwood, BlackCourbarilCuangareCypress, MexicanDark red merantiDegameDetermaDouglas-fir, CoastDouglas-fir, Interior NorthDouglas-fir, Interior SouthDouglas-fir, Interior WestEkopElm, AmericanElm, EasternElm, RockElm, SlipperyFir, BalsamFir, California RedFir, GrandFir, NobleFir, Pacific silver , SubalpineFir, WhiteGoncaloGreenheartHackberryHemlock, EasternHemlock, MountainHemlock, WesternHickory, BitternutHickory, MockernutHickory, NutmegHickory, PecanHickory, PignutHickory, ShagbarkHickory, ShellbarkHickory, WaterHoneylocustHuraIpeIrokoJarrahJelutongKaneelhartKapurKarriKempasKeruingLarch, westernLight red merantiLimbaLocust, BlackMacawoodMagnolia, SouthernMagnolia,CucumbertreeMahogany, AfricanMahogany, trueManbarklakManniMaple, BigleafMaple, BlackMaple, RedMaple, SilverMaple, SugarMarishballiMerbauMersawaMoraOak , BlackOak, BurOak, CherrybarkOak, ChestnutOak, LaurelOak, LiveOak, Northern RedOak, OvercupOak, PinOak, PostOak, ScarletOak, Southern RedOak, Swamp ChestnutOak, Swamp WhiteOak, WaterOak, WhiteOak, WillowOakObecheOkoumeOpepeOvangkolPara-angelimParana-pinePeroba de camposPeroba rosa,Pine whitePilonPilon , JackPine, LoblollyPine, LodgepolePine, LongleafPine, PitchPine, PondPine, PonderosaPine, RedPine, SandPine, ShortleafPine, SlashPine, SprucePine, SugarPine, VirginiaPine, Western whitePine, ocotePine, radiataPiquiaPrimaveraPurpleheartRaminRedwood, Old-growthRedwood, Young-growthRobeRosewood, BrazilianRosewood, IndianSandeSanta MariaSapeleSassafrasSepetirShorea, bullau группаИспанский-КедрЕль, ЧернаяЕль, Ель Энгельмана, КраснаяЕль, Ель Ситка, БелаяСукупираАвитаминЯвор, АмериканскийТамаракТикТупело, ЧерныйТупело, ВодянойУоллабаОрех, ЧерныйБелый мерантиИва, ЧерныйЖелтый мерантиЖелтый топольМобаD–2 ДСПD–3 ДСПH–1 ДСПH–1 ДСПM–2 ДСПH–3 ДСПМеламин (см. | |||
| Ширина (вертикальная плоскость) | ||||
| Толщина | ||||
| Провисание цели: 0,02 дюйма на фут (1,7 мм на м) или менее | ||||
Примечания
1. В расчетах прогиба используются средние свойства жесткости древесины чистых образцов с прямыми волокнами, измеренные в контролируемых лабораторных условиях (в основном в Лаборатории лесных товаров США). Ожидайте некоторых реальных отклонений от расчетных результатов.
2. Глаз заметит отклонение на 1/32″ (0,03″) на каждую ногу или 3/32″ (0,09″) на книжную полку шириной 3 фута.
Sagulator вычисляет только начальный прогиб. Согласно инженерному правилу, деревянные балки/полки со временем прогибаются еще на 50% сверх первоначального прогиба, вызванного нагрузкой. Таким образом, предлагаемая цель допустимого провисания составляет 0,02 дюйма на фут или меньше.
3. Как только вы определите максимально допустимый прогиб, вы можете спроектировать свою полку, изменив типы материалов и размеры. Многие книжные полки имеют глубину от 8 до 12 дюймов, ширину от 24 до 36 дюймов и толщину от 3/4 до 1 дюйма.
4. Полностью загруженная книжная полка весит 20-40 фунтов (9-18 кг) на опору или 60-120 фунтов (27-54 кг) для полки шириной 3 фута. Стоимость 35 фунтов за погонный фут используется некоторыми для библиотечных стеллажей. Магазины Fine Woodworking могут весить до 40 фунтов на фут.
5. Дробные размеры можно вводить в виде десятичных дробей (8,75) или обычных дробей (8 3/4). Если вы используете дроби, просто не забудьте оставить пробел между любым ведущим целым числом и дробью.
6. Значение толщины полки является фактической толщиной, а не номинальной. Если вы используете обычную строительную древесину, 1-дюймовая доска на самом деле имеет толщину 3/4 дюйма, а 2-дюймовая доска имеет толщину 1-1/2 дюйма.
7. Этот калькулятор также можно использовать для измерения отклонения балки. Поскольку балки обычно располагаются на краю, используйте «толщину» для представления глубины балки и «глубину» для представления толщины балки. Параметр пролета полки представляет собой пролет балки.
8. Выбор материала из меламина предполагает использование ДСП класса М-1 с покрытием из меламиновой смолы/бумаги. Если ваш меламиновый лист имеет другой сорт ДСП (М-2, М-3 и т. д.), выберите этот сорт ДСП в раскрывающемся меню. Меламиновая облицовка оказывает незначительное влияние на жесткость материала стеллажей.
9. При использовании фанеры из твердой древесины с композитным наполнителем и центральными слоями шпона, с относительно толстыми наружными слоями МДФ под лицевым шпоном, выберите МДФ в качестве материала полки.
