Калькулятор монолитной плиты фундамента KALK.PRO

Расчет фундаментной плиты

Фундамент, выполненный в виде монолитной плиты (фундаментной плиты), является самым дорогостоящим из всех видов оснований. Но несмотря на высокую цену, обусловленную значительными расходами на бетонную смесь и изоляционные материалы, это тип конструкции является одним из наиболее популярных среди частных застройщиков. Монолитный фундамент обладает самыми высокими эксплуатационными показателями, подходит для сложных грунтов, ему не страшен высокий уровень подземных вод, силы морозного пучения и он способен выдержать нагрузки от домов из тяжелых строительных блоков.

Сервис KALK.PRO предлагает вам воспользоваться простым и эффективным онлайн-калькулятором расчета плиты фундамента совершенно бесплатно. Вы получите подробную смету на материалы (арматуры, бетона, щебня, цемента, опалубки) и узнаете стоимость всей конструкции. В ближайшее время планируется добавить чертежи фундамента и адаптивную 3D-модель – добавляйте наш сайт в закладки!

Правильный расчет фундамента напрямую влияет на долговечность вашего сооружения, поэтому важно использовать только проверенные программы расчета. Наш сервис использует только актуальные нормативные и справочные данны, алгоритм работы ведется на основании положении СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и ГОСТ Р 52086-2003 «Опалубка. Термины и определения»

Наш калькулятор расчета плиты фундамента поможет рассчитать необходимое количество материалов и расходы при будущем строительстве – быстро, просто и точно!

Расчет плитного фундамента

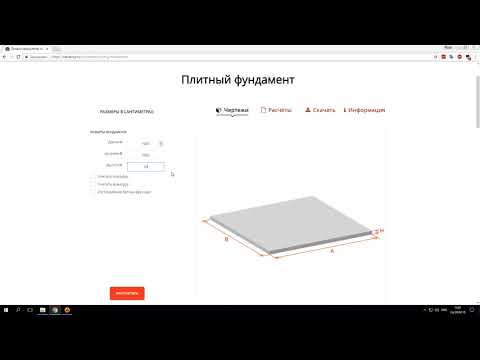

С помощью нашего вы можете произвести расчеты в автоматическом режиме, от вас требуется лишь ввести начальные данные. Точность расчетов напрямую зависит от введенных вами значений, поэтому мы рекомендуем вам внимательно перепроверять все вводимые величины. Также вы должны понимать, что итоговые данные представляют собой лишь математически верный расчет, но программа не учитывает поправки реальных ситуаций, поэтому полученные значения стоит использовать только в качестве ориентировки.

Калькулятор позволяет облегчить расчет, но не предоставляет рекомендации по выбору параметров и не показывает допустимые ошибки.

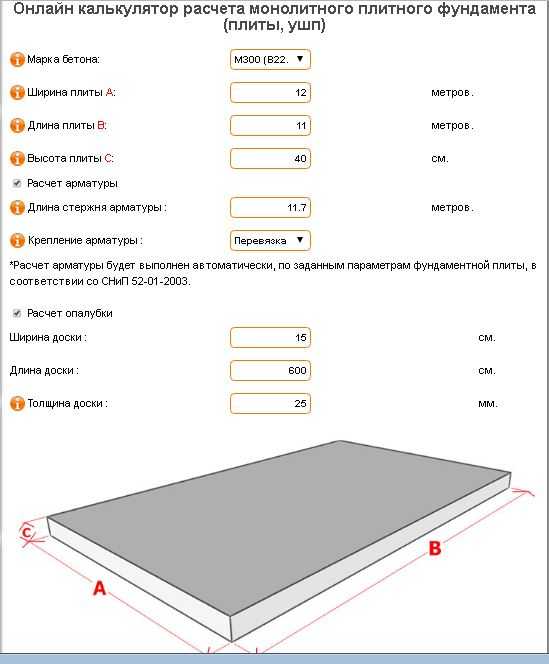

Инструкция

Размеры фундамента. Укажите габариты закладываемого основания – высоту, длину и ширину. Более подробно, как выполнить расчет толщины плиты фундамента вручную, смотрите ниже.

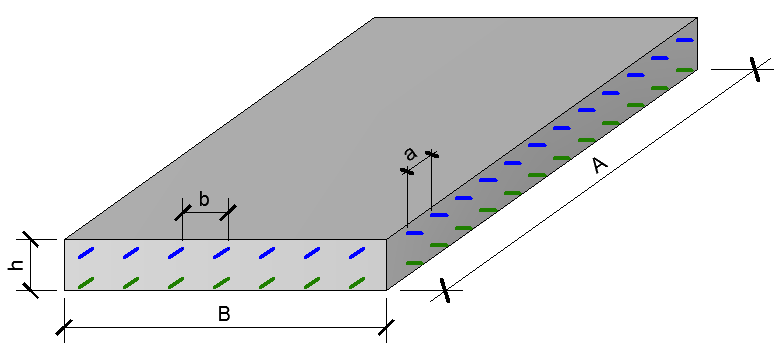

Армирование. Введите размеры ячейки армированного каркаса, а также выберите используемый диаметр арматуры.
Опалубка. Для получения объема пиломатериалов, введите параметры имеющейся доски.
Бетонная смесь. Вы можете самостоятельно указать пропорции бетона. Например, бетон марки М300 имеет пропорции 1 : 1,9 : 3,7 при использовании цемента марки ПЦ 400 и 1 : 2,4 : 4,3 – при цементе ПЦ 500. Более подробно, в справке чуть ниже.
Стоимость материалов. Введите стоимость отдельных материалов, для получения итоговой стоимости фундамента под ключ.

Затем нажмите кнопку «Рассчитать».

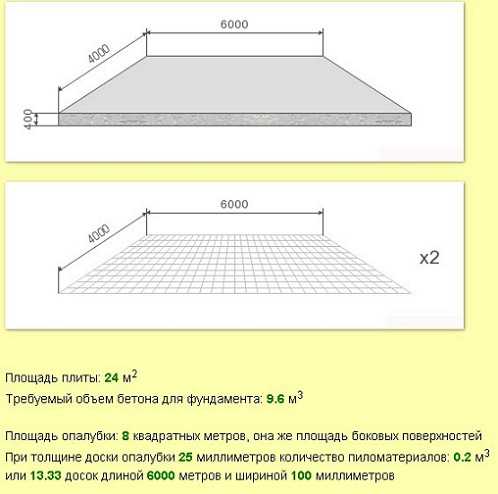

Результат расчета

Площадь плиты. Это значение может потребоваться для определения объема земляных работ.
Объем бетона. Параметр показывает необходимое количество бетонной смеси для отливки фундамента.
Арматура. Количество стержней для горизонтальных и вертикальных рядов, а также общая длина и масса.
Опалубка. Здесь отображается площадь опалубки и эквивалентный объем пиломатериалов, который потребуется для создания контура.
Материалы. Блок для вывода количества и стоимости всех видов сырья.

Если вас интересует более подробная справочная информация, ознакомиться с ней вы можете чуть ниже. Всем остальным – удачных расчетов и легкого строительства!

Монолитный фундамент своими руками

Главная проблема плитного фундамента – это высокая стоимость материалов, но его возведение обходится значительно меньшими силами. В стандартных условиях с данной работой могут легко справиться две пары умелых рук без привлечения специальной техники.

Перед закладкой основания вы должны получить необходимые экспертные заключения на счет геологических и гидрологических особенностей участка. От этих данных напрямую зависит, как характеристики самого фундамента, так и объем песчано-гравийной подушки, виды геотекстиля, расчет гидроизоляции и дренажной системы. Как уже упоминалось, всю эту информацию можно получить в специализированных организациях или же самостоятельно ознакомиться в справочниках, СНИПах и рассчитать коэффициенты вручную.

Плитный фундамент – Плюсы и минусы

Плитный фундамент — представляет собой монолитное бетонное армированное основание или нескольких независимых, но соединенных между собой железобетонных плит, располагающихся под коробкой здания.

Его главным преимуществом является самый низкий показатель удельного давления на грунт, то есть происходит равномерное распределение нагрузки на подстилающую поверхность, внезависимости от типа вышележащей конструкции. Таким образом, получается, что сооружения на монолитном фундаменте можно строить практически на всех видах почв, в том числе на сложных грунтах, сильнопучинистых и с высоким уровнем залегания подземных вод.

В силу своих качественных характеристик, плита применяется повсеместно при строительстве, как для легких построек из газо- пенобетона и дерева, так и при сооружении массивных многоэтажных конструкций из кирпича. Тем не менее использование этого типа основания не всегда оправдано, особенно если есть возможность создания более простых типов фундамента, например ленточного или свайного.

Суть проблемы заключается, в том что при увеличении массы дома, соответственно увеличивается толщина платформы, и следовательно непропорционально сильно возрастают затраты на материалы. В некоторых случаях, стоимость основания может превысить стоимость дома.

Поэтому перед тем, как выбрать определиться с типом фундамента для частного дома нужно провести подробную геолого-гидрологическую экспертизу подстилающего грунта, а для этого, желательно, воспользоваться помощью профильных организаций. Если же вам интересно самостоятельно провести анализ почвы, рекомендуем вам ознакомиться с нашей статьей – классификация грунтов.

Подводя итог, необходимо отметить, что если вы все же настоятельно решились обзавестись плитным фундаментом, готовьтесь потратить значительную сумму денег. Однако взамен вы получите уверенность в будущем, при соблюдении остальных правил строительства и ухода, дом гарантировано простоит эксплуатационный срок.

Калькулятор фундамента – монолитная плита, позволяет изготовить качественное основание, так как алгоритм обладает высокой точностью расчетов.

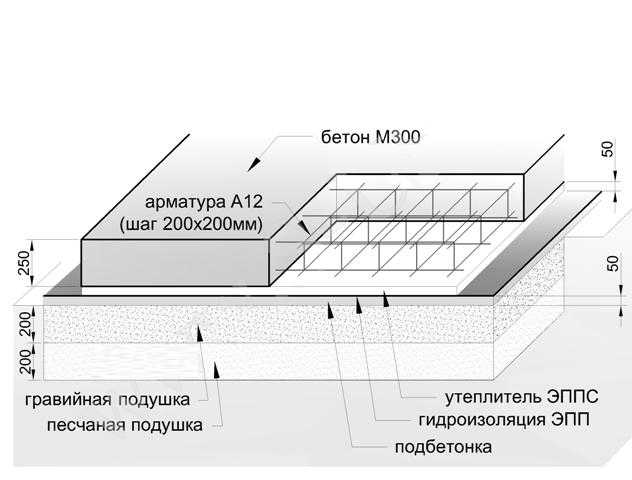

Устройство монолитного фундамента

Этапы работ

Закладка основания начинается с земляных работ. В большинстве случаев достаточно выкопать 40-60 см в глубину и разровнять получившуюся поверхность. На дне котлована создается песчаная или песчано-гравийная подушка, которая должна состоять из отдельных слоев песка и гравия, причем первым, в любом случае должен быть песок. Между слоями рекомендуется укладывать геотекстильную ткань, чтобы избежать перемешивания слоев. Затем все тщательно трамбуется вручную или с помощью вибрационной плиты.

Для придания формы будущего фундамента и во избежания вытекания бетона за его пределы, по периметру котлована создается каркас (опалубка) из подручных материалов, деревянных досок, пенополистерола или ОСБ-плит. Чтобы недопустить деформацию конструкции и возникновения больших зазоров между элементами их стягивают болтами, шпильками и/или подпираются балками. Также нужно отметить, что верхний край опалубки должен быть чуть выше предполагаемой высоты фундамента, обычно берут запас в 2-3 см.

При закладке дома в низменности, пойме или рядом с водоемами, обязательно наличие хорошей гидроизоляции. Она должна закрывать фундамент со всех сторон и быть чуть выше опалубки. В качестве горизонтальной гидроизоляции (которая будет укладываться на дно котлована), использую геотекстиль или полиэтиленовую пленку, вертикальные поверхности обрабатывают битумной мастикой или жидкой резиной. В зависимости от климатической зоны, дополнительно может применяться утеплитель, чаще всего экструдированный пенополистирол.

Предпоследний этап создания фундамента предполагает установку армирующей сетки. Для большинства одно- и двухэтажных домов подойдет 14-16 мм пруты в два слоя, с размером ячейки около 20-30 см на сторону. Армирование фундамента толщиной в 10-15 см производится в один слой сетками, толщиной 20-30 см производится в два слоя и соответственно увеличивается при больших величинах. Многие специалисты советуют использовать витую арматуру или проволоку для фиксации, взамен сварки. Стянутые элементы являются более подвижными и уберегут основание от неравномерной нагрузки. Более подробно об армировании монолитного фундамента можно ознакомиться в СНиП 52-01-2003 (СП 63.13330.2010).

Финальной стадией строительства фундамента является заливка бетона. Рекомендуется использовать бетонный раствор марки не ниже M-200 (В15) для жилых домов, так как применение смеси меньшей прочности чревато преждевременными деформациями и разрушением всей конструкции. Наиболее оптимальным при частном строительстве считается раствор М300 (B22,5). Если вы собираетесь изготавливать бетонную смесь своими руками, то вам будет полезна следующая таблица:

Марка бетона	Марки портландцемента
	400	500
	Пропорции по массе, Цемент : Песок : Щебень
100	1 : 4,6 : 7,0	1 : 5,8 : 8,1
150	1 : 3,5 : 5,7	1 : 4,5 : 6,6
200	1 : 2,8 : 4,8	1 : 3,5 : 5,6
250	1 : 2,1 : 3,9	1 : 2,6 : 4,5
300	1 : 1,9 : 3,7	1 : 2,4 : 4,3
400	1 : 1,2 : 2,7	1 : 1,6 : 3,2
450	1 : 1,1 : 2,5	1 : 1,4 : 2,9

Расчет толщины фундаментной плиты

Следующей важной задачей при строительстве является – расчет толщины плитного фундамента. Нет четких формул, как можно рассчитать данную величину, однако существуют справочные данные, в которых указаны ориентировочные значения, которые проверены многолетней практикой.

100-150 мм. Легкие постройки, хозяйственные и садовые сооружения, бани, гаражи.
150-250 мм. Каркасные дома, а также одноэтажные постройки из дерева и пористых материалов (газобетон, пенобетон, газосиликат).
250-350 мм. Двухэтажные дома из дерева и пористых материалов, а также одноэтажные сооружения из кирпича или бетона.
350-500 мм. Двух- или трехэтажные постройки из тяжелых материалов.

Данное правило применимо при использовании качественного бетона марки М300. Дальнейшее увеличение толщины фундамента экономически нецелесообразно, для сложных грунтов, рекомендуется использовать другие варианты, например свайные или столбчатые основания.

Смесь равномерно распределяют от углов к центру. Для утрамбовки используются специальные вибрационные машины, они позволяют удалить воздух и увеличить показатель текучести бетона. При отсутствии данного оборудования, постарайтесь залить фундамент равномерными горизонтальными слоями без разрывов.

Для того чтобы основание приобрело свою максимальную прочность, согласно строительным нормам, его необходимо выдерживать не менее месяца при влажности в 90-100% и температуре более +5 °C. Для этого плиту (в том числе опалубку) покрывают брезентом, а стыки проклеивают скотчем. Это позволяет защитить бетон от попадания прямых солнечных лучей и неблагоприятных метеоусловий – ветра, дождя, града.

Если ожидаются продолжительные высокие температуры, то примерно раз в сутки основание необходимо поливать водой, причем делать это нужно с помощью крупного садового пульверизатора и ни в коем случае не струей, так как может повредиться поверхность. Наоборот, при продолжительной холодной погоде, необходимо перекрыть весь фундамент с опалубкой слоем утеплителя.

Во избежание появления вертикальных швов и в дальнейшем трещин, плиту необходимо залить в течение одного дня. Для этого необходимо заранее договориться с поставщиком, так потребуются большие объемы за короткий срок.

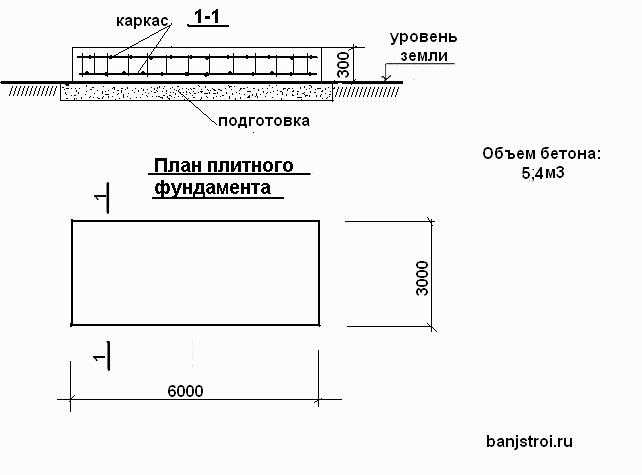

Расчет фундаментной плиты – Пример расчета

Для большей наглядности, мы приведем пример расчета фундаментной плиты размером 10 на 10 метров для частного одноэтажного дома из пенобетона. Предположительная толщина плиты – 30 см. Примем за условие, что будет использоваться арматура диаметром 14 мм, с размером сетки в 20 см и укладываться она будет в два слоя. Выбираем бетонную смесь марки М-250 (соответствует классу прочности B20). Доска для опалубки имеют длину 6 м, ширину 150 мм, толщину 25 мм.

Решение:

Площадь фундамента: 10 м × 10 м = 100 м²
Объем фундамента: 100 м² × 0,3 м = 30 м³
Расчет бетона:

Объем бетона равен объему фундамента за исключением арматуры, но из-за того что ее процент в общей кубатуре настолько ничтожен, эти значения приравниваются.
Объем бетона равен 30 м³.

Расчет арматуры на плиту:

Количество на 1 направление при шаге 20 см: 10 м / 0,2 м = 50 штук. Так как у нас 2 направления в 2 слоя, то 50 × 4 = 200 штук.
Общая длина: 200 × 10 м = 2000 м. На всякий случай, введем поправочный коэффициент запаса 2%, тогда общая длина будет равна 2040 м.
Масса 1 метра арматуры 14 диаметра равняется 1,21 килограмма. Таким образом, масса всего армокаркаса будет равна: 2040 м × 1,21 кг = 2468,4 кг.

Расчет опалубки:

Длина одной доски 6 м, ширина 0,15 м, толщина 0,025 м. Для того чтобы рассчитать количество досок, узнаем площадь стороны фундамента: 10 м × 0,3 м = 3 м², тогда общая площадь опалубки 3 м² × 4 = 12 м².
Площадь одной доски 6 м × 0,15 м = 0,9 м², необходимое количество узнаем исходя из общей площади опалубки 12 м² / 0,9 м² = 13,3 = 14 досок.
Объем пиломатериалов для опалубки: 14 × (0,025 м × 0,9 м²) = 0,315 м³.

Расчет пиломатериалов для подпорки опалубки (используем те же доски 6000х150х25):

Шаг между стойками будет 0,5 м.
Подпорочную конструкцию выполним в виде египетского треугольника со сторонами 3 : 4 : 5, тогда при высоте 0,3 м, нижняя сторона будет 0,4 м, а верхняя – 0,5 м.
Объем стойки равен 0,3 м × 0,15 м × 0,025 м = 0,0011 м³, объем нижней подпорки 0,4 м × 0,15 м × 0,025 м = 0,0015 м³, объем верхней подпорки 0,5 м × 0,15 м × 0,025 м = 0,0019 м³.
Объем пиломатериалов для одной подпорочной конструкции 0,0045 м³.
Длина стороны фундамента 10 м, при шаге в 0,5 м, получим 10 м / 0,5 м = 20 подпорок на одну сторону, а для всего фундамента 20 × 4 = 80 штук.
Объем пиломатериалов для всех подпорочных конструкций 0,0045 м³ × 80 = 0,36 м³ или 0,36 м³ / 0,0225 м³ = 16 досок.

Используйте наш онлайн-калькулятор расчета фундаментной плиты и вы получите надежные точные значения, которые можно применять при строительстве дома.

Расчет необходимого количества арматуры для прочности монолитной бетонной плиты и плитного фундамента.

Монолитные плиты применяются, когда планируется уйти от стандартных параметров при строительстве и использовать особенные характеристики зданий.Благодаря повышенной жесткости, использование монолитных плит является наиболее экономически выгодным вариантом.

Чтобы плитный фундамент был устойчивым и прочным и прослужил долгие годы, важно производить точный расчет монолитной конструкции, а если он заливается самостоятельно, то здесь не обойтись без расчета арматуры, которая является основой конструкции.

Во время создания составления проекта необходимо:

определить марку бетона
тип арматуры,
просчитать схему ее укладывания,
продумать систему изоляции от воздействия воды и тепла,
подсчитать, сколько стройматериала необходимо для проведения раот. Применение арматуры в строительных целях

Арматурные стержни в первую очередь служат для того, чтобы уберечь бетонное основание от значительных нагрузок и, как следствие, образования разрушений и трещин. Бетон сам по себе не может дать прочностные характеристики, особенно при большой площади использования, заливки.

В первую очередь арматура, стальная или

композитная

, позволяет фундаменту справляться с резкими скачками температур и подвижностью грунта. Здесь сразу становится

актуальным информация о фундаменте на пучинистых грунтах, и о том, как именно его собирать и заливать.

В свою очередь, бетонное покрытие же спасает арматуру от плавления под воздействием огня и уберегает от коррозии, правда, последнее относится к стальному материалу, если же в работе используется современная стеклопластиковая арматура, то коррозия ей совершенно не страшна.

Ребристая поверхность арматуры позволяет прочно сцепляться материалам при заливке бетонного раствора.

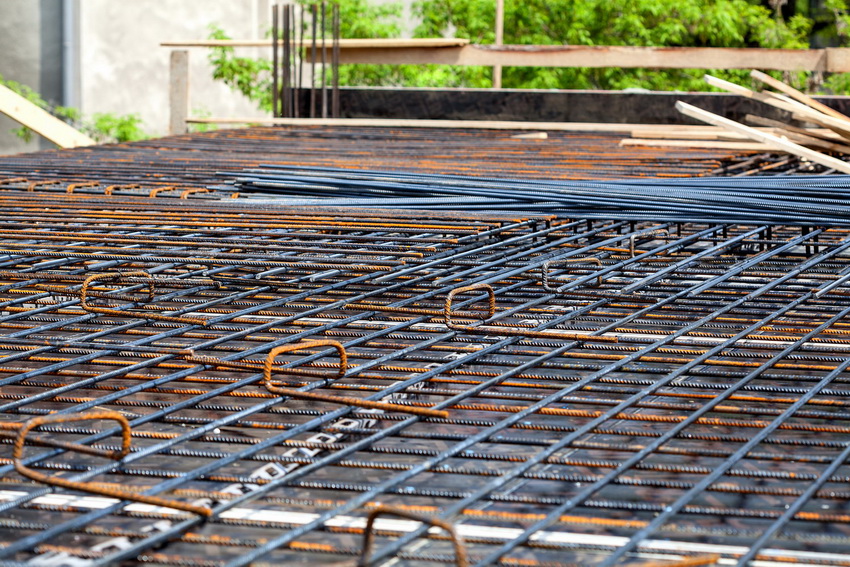

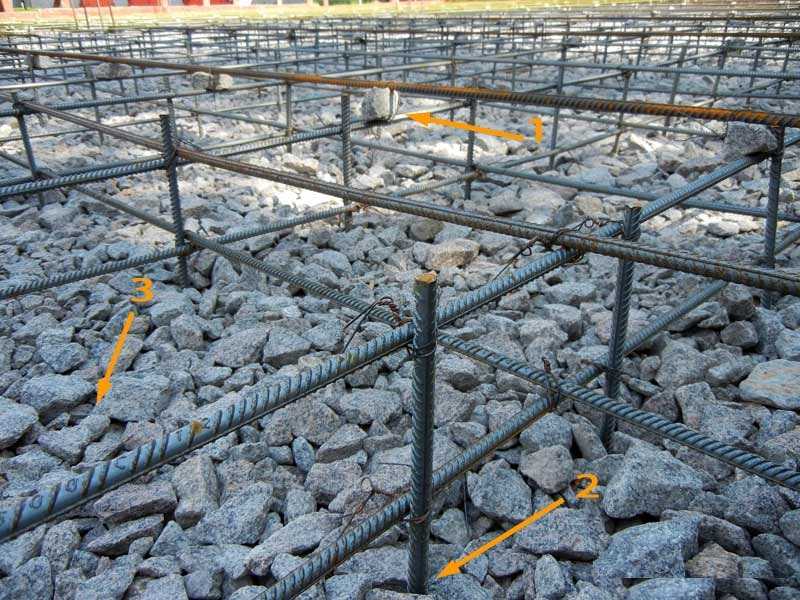

Стержни арматуры укладываются продольно и поперечно для прочности всей конструкции. При этом укладку следует проводить по всем правилам.

Важно! Приступая к работе с армированием монолита, нужно понимать, как на практике реализовывается

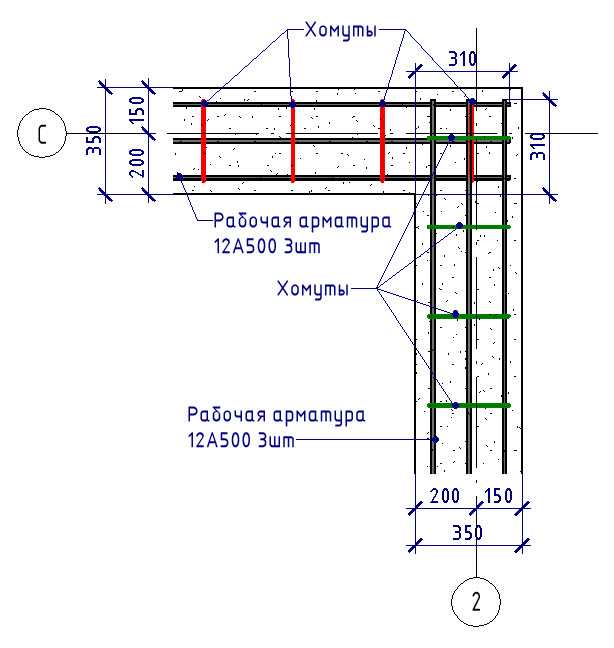

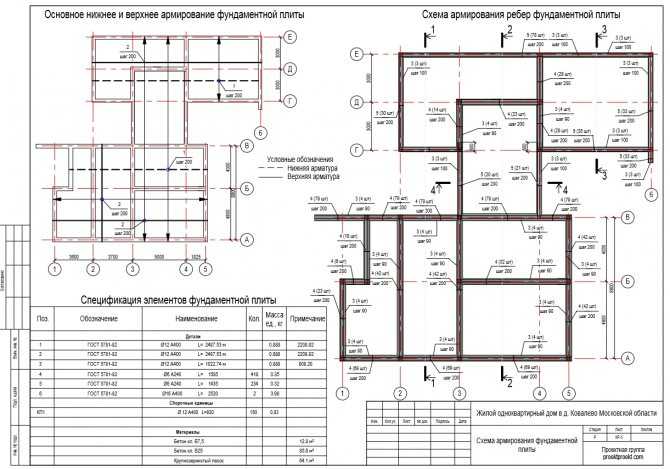

схема армирования

Кроме того, необходимо выбрать способ соединения арматуры. Если это стальные стержни, то можно использовать и вязальную проволоку или сварку, если композитная, то только проволоку.

Правила выбора арматуры

Перед тем, как подобрать материал, важно выяснить уровень планируемой нагрузки. Для этого выбирается фундамент и производится анализ грунта.

Далее производится расчет арматурного сечения. Для

монолитной плиты

выбирается например диаметр стержней свыше 10 мм. При этом важно помнить о степени нагрузки на грунт.

При слабом грунте применяются более толстые арматурные стержни, к примеру, от 12 мм. Что касается углов строения, то здесь может быть использована и арматура до 16 мм.

Арматура бывает нескольких видов в зависимости от особенностей:

Арматура продольного типа не позволяет растягиваться конструкции и появляться вертикальным трещинам. При воздействии арматурный стержень берет на себя часть нагрузки и равномерно распределяет по всей поверхности плиты.
Арматура поперечного типа защищает от появления трещин в момент воздействия напряжения на опоры.

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может

сказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.

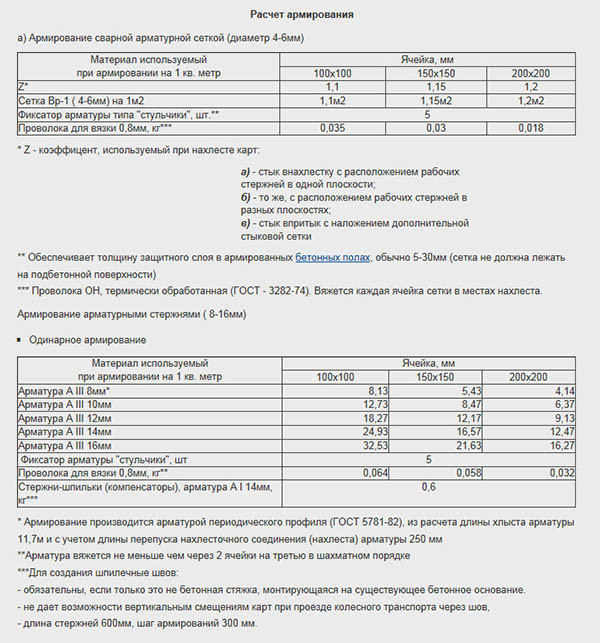

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

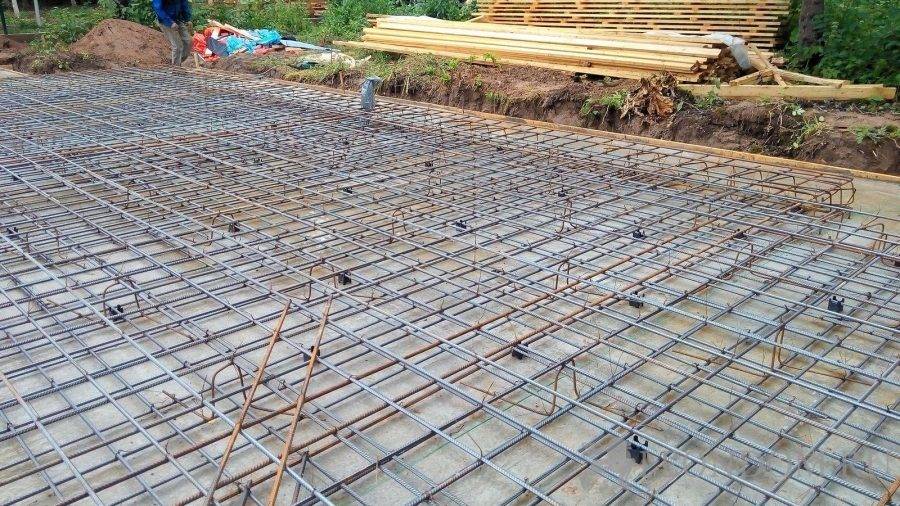

Важно! При монтаже монолитной плиты требуется укладка двух слове сетки из арматуры сверху и снизу. Следовательно, данные снова умножаем на два (82х2=164 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.

Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать,

сколько весит один метр арматуры!

. Цифра получится также важной для расчета нагрузок на основания строения.

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

Расчет перекрытия – Портал гражданского строительства

ВВЕДЕНИЕ
Перекрытие — это конструктивный элемент, который используется для поддержки потолков и полов. Он сделан из бетона, и для его поддержки предусмотрена арматура. Его толщина составляет несколько дюймов, и он опирается на балки и колонны. Подсчитано, что бетонная плита служит от 30 до 100 лет, если она построена из бетона и стали хорошего качества. Обычно для жилых целей используется М20.

Существует два типа плит – односторонняя плита и двусторонняя плита. Двухсторонние плиты поддерживаются с четырех сторон, а односторонние плиты поддерживаются с двух противоположных сторон. Двухсторонние плиты несут нагрузку в двух направлениях, поэтому армирование предусмотрено в обоих направлениях. Принимая во внимание, что в односторонней плите арматура предоставляется в одном направлении, поскольку она несет нагрузку в одном направлении. В односторонней плите отношение более длинного пролета к меньшему больше или равно 2, в то время как в двусторонней плите отношение более длинного пролета к меньшему меньше 2.

Здесь в этой задаче сначала показан план дома, затем панели перекрытия изображены в соответствии с планом дома. План, используемый для гравитационного анализа здания, также аналогичен панелям перекрытий. Здесь берутся первичные балки, а второстепенные балки не учитываются, чтобы сократить расчеты. Кроме того, отношение более длинного пролета к более короткому во всех панельных плитах составляет менее 2, поэтому все панели перекрытий являются двусторонними плитами. Метод проектирования соответствует Приложению D стандарта IS 456:2000.

КОНСТРУКЦИЯ ПЛИТЫ:
Конструкция типовой плиты перекрытия:
У нас толщина плиты 130 мм.
С учетом бетона марки М20 и стали Fe 500 диаметром 10 мм
Эффективная глубина: (130-15-10/2) = 110 мм.
Расчет нагрузки:
Постоянная нагрузка = 2 кН/м ²
Собственный вес плиты = 3,25 кН/м ²
Отделка пола = 1 кН/м ^{2 _{Итого = 6 кН/м 9 0,050 9 м ²}}
Определение моментов плит (плита с боковым защемлением):
Согласно стандарту IS 456:2000, пункт D-1.

1, максимальный изгибающий момент на единицу ширины плиты определяется формулой: _x ²
M _Y = α _Y WL _Y ²
, где L _x и L _Y – это длина седл. , α _y – моментные коэффициенты,
M _x и M _y представляют собой моменты на полосах единичной ширины, пролетающих l _x и l _y соответственно,
Вт = общая расчетная нагрузка на единицу площади.
Проверка толщины
Здесь максимальный момент взят из таблицы ниже.
Отсюда Safe
Расчет B.M. Коэффициент
№ панели л _x (м) л _у (м) л _у /л _x Тип Негатив α _x Отрицательный α _y Положительный α _x Положительный α _y
1 3,35 4,42 1,32 Две смежные кромки прерывистые 0,066 0,047 0,050 0,035
2 3,35 3,73 1. 11 Одна длинная кромка прерывистая 0,045 0,037 0,034 0,028
3 3,35 3,73 1.11 Одна длинная кромка прерывистая 0,045 0,037 0,034 0,028
4 3,35 4,42 1,32 Две смежные кромки прерывистые 0,066 0,047 0,050 0,035
5 3,65 4,42 1,21 Одна короткая кромка прерывистая 0,048 0,037 0,036 0,028
6 3,65 3,73 1,02 Внутренняя панель 0,033 0,032 0,025 0,024
7 2,72 3,65 1,34 Внутренняя панель 0,049 0,032 0,037 0,024
8 3,65 3,73 1,02 Внутренняя панель 0,033 0,032 0,025 0,024
9 3,65 4,42 1,21 Одна короткая кромка прерывистая 0,048 0,037 0,036 0,028
10 3,6 4,42 1,23 Одна короткая кромка прерывистая 0,049 0,037 0,037 0,028
11 3,6 3,73 1,04 Внутренняя панель 0,034 0,032 0,025 0,024
12 2,72 3,6 1,32 Внутренняя панель 0,048 0,032 0,037 0,024
13 3,6 3,73 1,04 Внутренняя панель 0,034 0,032 0,025 0,024
14 3,6 4,42 1,23 Одна короткая кромка прерывистая 0,049 0,037 0,037 0,028
15 3,6 4,42 1,23 Одна короткая кромка прерывистая 0,049 0,037 0,037 0,028
16 3,6 3,73 1,04 Внутренняя панель 0,034 0,032 0,025 0,024
17 2,72 3,6 1,32 Внутренняя панель 0,048 0,032 0,037 0,024
18 3,6 3,73 1,04 Внутренняя панель 0,034 0,032 0,025 0,024
19 3,6 4,42 1,23 Одна короткая кромка прерывистая 0,049 0,037 0,037 0,028
20 3,65 4,42 1,21 Одна короткая кромка прерывистая 0,048 0,037 0,036 0,028
21 3,65 3,73 1,02 Внутренняя панель 0,033 0,032 0,025 0,024
22 2,72 3,65 1,34 Внутренняя панель 0,049 0,032 0,037 0,024
23 3,65 3,73 1,02 Внутренняя панель 0,033 0,032 0,025 0,024
24 3,65 4,42 1,21 Одна короткая кромка прерывистая 0,048 0,037 0,036 0,028
25 3,35 4,42 1,32 Две смежные кромки прерывистые 0,066 0,047 0,050 0,035
26 3,35 3,73 1. 11 Одна длинная кромка прерывистая 0,045 0,037 0,034 0,028
27 3,35 3,73 1.11 Одна длинная кромка прерывистая 0,045 0,037 0,034 0,028
28 3,35 4,42 1,32 Две смежные кромки прерывистые 0,066 0,047 0,050 0,035
Расчет моментов
Панель № Коэффициент B.M для более короткого направления M _x =α _x wl _x ² x 1,5 Коэффициент B.M для более длинного направления M _y =α _y wl _y ² x 1,5
Рядом с опорой (-ve) Рядом с опорой (+ve) Рядом с опорой (-ve) Рядом с опорой (+ve)
1 6,94 5,26 8,61 6,41
2 4,73 3,58 4,83 3,65
3 4,73 3,58 4,83 3,65
4 6,94 5,26 8,61 6,41
5 6,00 4,50 6,78 5. 13
6 4.12 3,12 4,17 3,13
7 3,40 2,57 4,00 3,00
8 4.12 3,12 4,17 3,13
9 6,00 4,50 6,78 5.13
10 5,95 4,50 6,78 5.13
11 4.13 3,04 4,17 3,13
12 3,33 2,57 3,89 2,92
13 4.13 3,04 4,17 3,13
14 5,95 4,50 6,78 5.13
15 5,95 4,50 6,78 5.13
16 4.13 3,04 4,17 3,13
17 3,33 2,57 3,89 2,92
18 4. 13 3,04 4.17 3,13
19 5,95 4,50 6,78 5.13
20 6,00 4,50 6,78 5.13
21 4.12 3,12 4,17 3,13
22 3,40 2,57 4,00 3,00
23 4,12 3,12 4,17 3,13
24 6,00 4,50 6,78 5.13
25 6,94 5,26 8,61 6,41
26 4,73 3,58 4,83 3,65
27 4,73 3,58 4,83 3,65
28 6,94 5,26 8,61 6,41
Расчет площади стали
Пролет Положение моментов Моменты (кНм) М _и /шп ² Платина % Ast в мм ² (обязательно) Ast в мм ² (прилагается) Расстояние между стержнями 10 мм @ c/c
Короткий Рядом с опорой 6,94 0,57 0,162 178,20 250 300
Средний пролет 5,26 0,43 0,121 133. 10 250 300
Длинный Рядом с опорой 8,61 0,71 0,204 224,40 250 300
Средний пролет 6,41 0,53 0,150 165,00 250 300
Короткий Рядом с опорой 4,73 0,39 0,110 121.00 250 300
Средний пролет 3,58 0,30 0,084 92,40 250 300
Длинный Возле поддержки 4,83 0,40 0,113 124,30 250 300
Средний пролет 3,65 0,30 0,084 92,40 250 300
Короткий Рядом с опорой 4,73 0,39 0,110 121. 00 250 300
Средний пролет 3,58 0,30 0,084 92,40 250 300
Длинный Рядом с опорой 4,83 0,40 0,113 124,30 250 300
Средний пролет 3,65 0,30 0,084 92,40 250 300
Короткий Рядом с опорой 6,94 0,57 0,162 178,20 250 300
Средний пролет 5,26 0,43 0,121 133.10 250 300
Длинный Рядом с опорой 8,61 0,71 0,204 224,40 250 300
Средний пролет 6,41 0,53 0,150 165,00 250 300
Короткий Рядом с опорой 6,00 0,50 0,142 156,20 250 300
Средний пролет 4,50 0,37 0,105 115,50 250 300
Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
Средний пролет 5. 13 0,42 0,119 130,90 250 300
Короткий Рядом с опорой 4.12 0,34 0,096 105,60 250 300
Средний пролет 3,12 0,26 0,084 92,40 250 300
Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткий Рядом с опорой 3,40 0,28 0,084 92,40 250 300
Средний пролет 2,57 0,21 0,084 92,40 250 300
Длинный Рядом с опорой 4,00 0,33 0,093 102. 30 250 300
Средний пролет 3,00 0,25 0,084 92,40 250 300
Короткий Рядом с опорой 4.12 0,34 0,096 105,60 250 300
Средний пролет 3,12 0,26 0,084 92,40 250 300
Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткий Рядом с опорой 6,00 0,50 0,142 156,20 250 300
Средний пролет 4,50 0,37 0,105 115,50 250 300
Длинный Рядом с опорой 6,78 0,56 0,145 159,50 250 300
Средний пролет 5. 13 0,42 0,119 130,90 250 300
Короткий Рядом с опорой 5,95 0,49 0,139 152,90 250 300
Средний пролет 4,50 0,37 0,105 115,50 250 300
Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
Средний пролет 5.13 0,42 0,119 130,90 250 300
Короткий Рядом с опорой 4.13 0,34 0,096 105,60 250 300
Средний пролет 3,04 0,25 0,084 92,40 250 300
Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3. 13 0,26 0,084 92,40 250 300
Короткий Рядом с опорой 3,33 0,28 0,084 92,40 250 300
Средний пролет 2,57 0,21 0,084 92,40 250 300
Длинный Рядом с опорой 3,89 0,32 0,090 99.00 250 300
Средний пролет 2,92 0,24 0,084 92,40 250 300
Короткий Рядом с опорой 4.13 0,34 0,096 105,60 250 300
Средний пролет 3,04 0,25 0,084 92,40 250 300
Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткий Рядом с опорой 5,95 0,49 0,139 152,90 250 300
Средний пролет 4,5 0,37 0,105 115,50 250 300
Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
Средний пролет 5. 13 0,42 0,119 130,90 250 300
Короткий Рядом с опорой 5,95 0,49 0,139 152,90 250 300
Средний пролет 4,5 0,37 0,105 115,50 250 300
Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
Средний пролет 5.13 0,42 0,119 130,90 250 300
Короткий Рядом с опорой 4.13 0,34 0,096 105,60 250 300
Средний пролет 3,04 0,25 0,084 92,40 250 300
Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткий Рядом с опорой 3,33 0,28 0,084 92,40 250 300
Средний пролет 2,57 0,21 0,084 92,40 250 300
Длинный Рядом с опорой 3,89 0,32 0,090 99. 00 250 300
Средний пролет 2,92 0,24 0,084 92,40 250 300
Короткий Рядом с опорой 4.13 0,34 0,096 105,60 250 300
Средний пролет 3,04 0,25 0,084 92,40 250 300
Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткий Рядом с опорой 5,95 0,49 0,139 152,90 250 300
Средний пролет 4,5 0,37 0,105 115,50 250 300
Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
Средний пролет 5. 13 0,42 0,119 130,90 250 300
Короткий Рядом с опорой 6 0,50 0,142 156,20 250 300
Средний пролет 4,5 0,37 0,105 115,50 250 300
Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
Средний пролет 5.13 0,42 0,119 130,90 250 300
Короткий Рядом с опорой 4.12 0,34 0,096 105,60 250 300
Средний пролет 3,12 0,26 0,084 92,40 250 300
Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткий Рядом с опорой 3,4 0,28 0,084 92,40 250 300
Средний пролет 2,57 0,21 0,084 92,40 250 300
Длинный Рядом с опорой 4 0,33 0,093 102. 30 250 300
Средний пролет 3 0,25 0,084 92,40 250 300
Короткий Рядом с опорой 4.12 0,34 0,096 105,60 250 300
Средний пролет 3,12 0,26 0,084 92.40 250 300
Длинный Рядом с опорой 4,17 0,34 0,096 105,60 250 300
Средний пролет 3,13 0,26 0,084 92,40 250 300
Короткий Рядом с опорой 6 0,50 0,142 156,20 250 300
Средний пролет 4,5 0,37 0,105 115,50 250 300
Длинный Рядом с опорой 6,78 0,56 0,159 174,90 250 300
Средний пролет 5. 13 0,42 0,119 130,90 250 300
Короткий Рядом с опорой 6,94 0,57 0,162 178,20 250 300
Средний пролет 5,26 0,43 0,121 133.10 250 300
Длинный Рядом с опорой 8,61 0,71 0,204 224,40 250 300
Средний пролет 6,41 0,53 0,150 165,00 250 300
Короткий Рядом с опорой 4,73 0,39 0,110 121.00 250 300
Средний пролет 3,58 0,30 0,084 92,40 250 300
Длинный Рядом с опорой 4,83 0,40 0,113 124,30 250 300
Средний пролет 3,65 0,30 0,084 92,40 250 300
Короткий Рядом с опорой 4,73 0,39 0,110 121. 00 250 300
Средний пролет 3,58 0,30 0,084 92,40 250 300
Длинный Рядом с опорой 4,83 0,40 0,113 124,30 250 300
Средний пролет 3,65 0,30 0,084 92,40 250 300
Короткий Рядом с опорой 6,94 0,57 0,162 178,20 250 300
Средний пролет 5,26 0,43 0,121 133.10 250 300
Длинный Рядом с опорой 8,61 0,71 0,204 224,40 250 300
Средний пролет 6. 41 0,53 0,150 165,00 250 300
Панель Площадь стали для максимального момента в середине пролета (мм ² ) (3/4) Аст (мм ² ) 0,5 (3/4) Аст (мм ² ) Угол 1 Угол 2 Угол 3 Угол 4
1 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
2 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
3 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
4 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
5 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
6 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
7 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
8 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
9 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
10 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
11 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
12 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
13 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
14 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
15 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
16 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
17 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
18 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
19 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
20 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
21 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
22 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
23 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
24 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
25 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
26 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
27 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм
28 224,4 168,3 84,15 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм 8Φ@300 мм

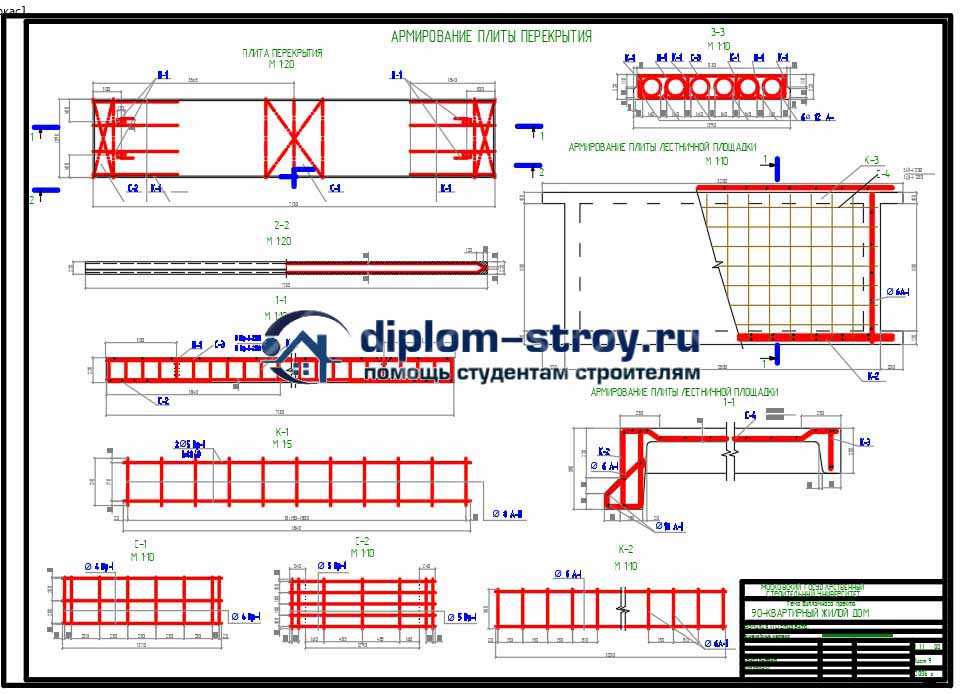

ДЕТАЛИ УСИЛЕНИЯ ПЛИТЫ

ПОЛОЖЕНИЕ УСИЛЕНИЯ КРУТИ
Поделиться этим постом
Если у вас есть вопросы, вы можете задать вопрос здесь .
Количество стали в балках, колоннах, плитах и фундаменте ?
Содержание
1 Как рассчитать полное количество стали в балках, колоннах, плитах и фундаменте на площади 1000 квадратных футов?
1.1 План здания, рассмотренная для оценки
1,2 Количество стали в балках
1,3 Количество стали в колонке
1,4 Количество в RCC Slab
1,5 Количество стали. сообщения здесь
1.6 Выводы о количестве стали, необходимой для балок, колонн, плит и фундаментов в соответствии с индийской стандартной системой
Стальные стержни являются наиболее важным материалом при изготовлении бетонных элементов, таких как балки, колонны, плиты и фундамент. в этой статье вы можете узнать, какое общее количество стальных стержней требуется для площади перекрытия 1000 кв. Футов в строительстве здания. Полные значения армирования структурных компонентов зависят от различных факторов, таких как условия нагрузки, архитектурный план, распределение от центра к центру между колоннами и марка бетона.
HYSD Steel Bars
Полная концепция минимального и максимального процентного содержания стали, связанной с балками, колоннами, плитами и фундаментом, объясняется в моем предыдущем сообщении в блоге. Прочтите концепции по ссылке ниже.
Минимальный и максимальный процент стали, необходимый для проектирования здания из железобетона
Смотрите подробности на моем канале Youtube Civil Engineering by shravan
Минимальное и максимальное количество стали в строительных элементах

План здания рассмотрен для оценки
На приведенном ниже плане показан план двухуровневого дома, который используется в качестве однокомнатной квартиры. Архитектурный план, состоящий из 1 кухни, 1 зала/гостиной, 1 столовой, 1 спальни и туалета согласно требованию клиента.
В таблице ниже показаны свойства здания, использованного в проекте
.
С. № Описание Захваченная недвижимость
1 Коммунальное хозяйство здания Жилое назначение
2 Количество столбцов 12 №
3 Количество лучей 17 №
4 Размер столбца 12”X12”
5 Размер балки 12″X9″
6 Толщина плиты 5 дюймов
7 Длина плиты 24’3”
8 Ширина плиты 43’6”
9 Высота здания 10’0”
Площадь плиты = 7,40 м X 13,260 м = 98,124 м ²
Путем преобразования м ² в футы ²
Теперь площадь плиты = 98,124X10,7639 = 1056,20 квадратных футов площади плиты
Таким образом, площадь плиты считается равной 1057 квадратных футов примерно
Количество стали в балках
В соответствии со стандартом минимальный процент стали составляет 1% от объема требуемого бетона, а максимальный процент стали составляет 2% от объема бетона, необходимого для изготовления балки.
Результаты расчета балки
Объем балки = Количество балок X Размеры балок X длина балки
= 17X0,23X0,3X3 = 3,519 м ³
Теперь 2% от вышеуказанного значения = (2/100)X 3,519= 0,07038 м ³
Поскольку мы знаем, что плотность = масса/объем
Итак, Масса = Плотность X Объем
Как известно плотность стального стержня = 7860кг/м ³
При подстановке получим
Масса = 7860 X 0,07038 = 553,1868 кг

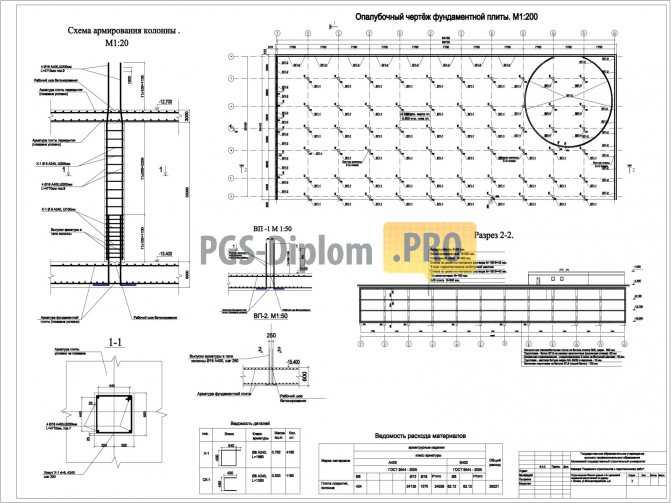

Количество стали в колонне
В соответствии со стандартом минимальный процент стали составляет 1% от объема требуемого бетона, а максимальный процент стали составляет 6% от объема бетона, необходимого для изготовления колонны.
Сталь в колонне
Объем колонны = Количество колонн X Размеры колонн X Высота колонны
= 12X0,3X0,3X3,34 = 3,6072 м ³
Максимальное количество стали в колонне 6% от объема
Теперь 6% от вышеуказанного значения = (6/100)X3,6072 = 0,216432 м ³
Поскольку мы знаем, что плотность = масса/объем
Итак, Масса = Плотность X Объем
Как известно плотность стального стержня = 7860кг/м ³
При подстановке получим
Масса = 7860 X 0,216432 = 1701,15552 кг
Количество в железобетонной плите
В соответствии со стандартом минимальный процент стали составляет 0,7% от объема требуемого бетона, а максимальный процент стали составляет 1% от объема бетона, необходимого для изготовления плиты.
RCC Слябовая сталь
Объем сляба = Длина сляба X Ширина сляба X Толщина сляба
= 7,40X13,260X0,125 = 12,2655 м ³
Теперь максимальное количество стали в слябе 2% от объема
Теперь 6% от вышеуказанного значения = (2/100)X12,2655 = 0,24531 м ³
Поскольку мы знаем, что плотность = масса/объем
Итак, Масса = Плотность X Объем
Как известно плотность стального стержня = 7860кг/м ³
При подстановке получим
Масса = 7860 X 0,24531 = 1928,1366 кг

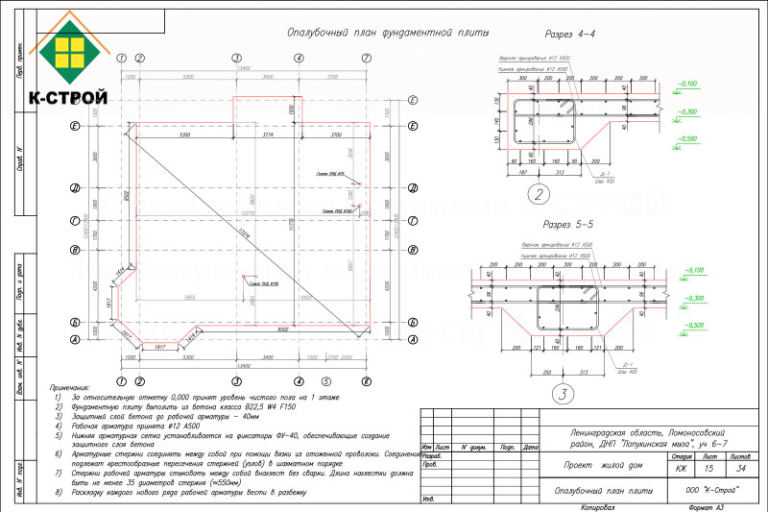

Количество стали в фундаменте
Предположим, что фундамент представляет собой изолированное основание с объемом основания 4’0”X4’0”X5’0”. В соответствии со стандартом минимальный процент стали составляет 0,7% от объема требуемого бетона, а максимальный процент стали составляет 0,8% от объема бетона, необходимого для изготовления фундамента.
Результаты проектирования фундамента
Объем фундамента = Количество колонн X Длина фундамента X Ширина фундамента X Глубина фундамента
= 4’0”X4’0”X5’0” = 12X1,2192X1,2192X1,524 = 23 м ³
Теперь максимальное количество стали в слябе 0,8% от объема
Теперь 6% от вышеуказанного значения = (0,8/100)X23 = 0,184 м ³
Поскольку мы знаем, что плотность = масса/объем
Итак, Масса = Плотность X Объем
Как известно плотность стального стержня = 7860кг/м ³
При подстановке получим
Масса = 7860 х 0,184 = 1446,24 кг
Следите за нашими предыдущими сообщениями здесь
Какие кирпичи являются лучшими блоками AAC или красными кирпичами в строительстве?
Что такое базовая система изоляции? Различные типы систем изоляции основания, используемые при проектировании зданий?
Полный проект здания G+1 с помощью программного пакета Staad pro V8i ?
Что такое прочность на сжатие и как определить прочность куба на сжатие по нормативам.

TOP HEADLINES
