Какими способами выполняется расчет по площади профнастила для крыши, какие для этого требуются исходные данные…

В это статье речь пойдет о том, как можно рассчитать количество профнастила для кровли с учетом конструкции кровли и требуемых дополнительных элементов. Вы узнаете о том, какими способами выполняется расчет по площади профнастила для крыши, какие для этого требуются исходные данные, как интерпретировать и каким образом использовать результат полученный, например, с помощью онлайн калькулятора.

Все работы с кровлей должны проводиться только на основании предварительных расчетов

Особенности онлайн-калькуляторов

При использовании любого из онлайн-сервисов надо учитывать, что они априори не предназначены выдавать точный результат. Во-первых, Вы никогда не узнаете, какие за их интерфейсом скрыты формулы, погрешности и применяемые допуски, а во-вторых – обязательно учитывайте один из главных минусов таких инструментов, которым является ограниченный запас конфигураций крыш и операций расчетов.

Как итог, с помощью онлайн-калькулятора можно только примерно подсчитать количество и затраты на тот или иной материал и целесообразность его выбора. Окончательный результат сможет выдать только квалифицированный специалист, который высчитает требуемое количество профнастила и все необходимые дополнительные элементы, учитывая различные нюансы будущей кровли. В конченом итоге он предоставит полную спецификацию по требуемым материалам и общим затратам на обустройство кровли.

Только мастер сможет точно подсчитать требуемое количество материалов с учетом особенностей характеристик профнастила и геометрии кровли

Что учитывать при расчете

При расчете количества листов профнастила на крышу необходимо учитывать ряд важных характеристик самого материала.

Толщина материала. Есть три вида листов:

  • универсальные – средние

  • кровельные – самые толстые

  • стеновые – самые тонкие.

Толщина профнастила является очень важным показателем при выборе материала.

Размер волны. Чем больше волна листов, тем больше самого материала будет уходить на необходимый нахлест (боковые соединения). И об этом очень важно помнить при проведении расчетов. К тому же не стоит забывать, что на высоких волнах очень трудно делать ровные срезы, что требует при расчетах увеличивать процент потерь.

Количество ендов. Специалисты отмечают, что увеличение количества ендов ведет к увеличению ошибок при выполнении работ, а также отходов.

Калькулятор дает только приблизительные данные по затратам
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги
проектирования и ремонта кровли
. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Использование калькулятора

Калькулятор профнастила для крыши – это простой и быстрый способ подсчитать необходимо количество материалов для кровли. Но как уже говорилось, он дает только примерные результаты, а точное количество всех элементов сможет подсчитать только специалист. Однако, чтобы получить максимально точные результаты при помощи онлайн-калькулятора надо заранее определиться техническими параметрами кровли, профнастила и его типом.

В калькулятор необходимо внести следующие данные:

  • размер и количество трапециевидных скатов;

  • размер и количество треугольных скатов;

  • размер и количество

    прямоугольных скатов;

  • рабочий размер листа, а не общий.

Сам калькулятор имеет достаточно простую программу, которая дает ему возможность определять площади всех геометрических фигур. После этого все полученные результаты программой суммируются.

При расчете учитывается много нюансов геометрии крыши, но главное – это скаты

Стоит повториться, что профессиональные кровельщики никогда не пользуются подобными калькуляторами. Это связано с тем, что ни одна такая программа просто не в состоянии учитывать важные нюансы и индивидуальное строение каждой отдельной кровли. К тому же могут появляться непредвиденные факторы, которые обязательно повлияют на конечный результат. Рассчитывать количество профнастила на крышу при помощи такой программы необходимо очень осторожно. Калькулятор не учитывает длину всех листов, а именно от этого будет зависеть количество мест стыковки. Кроме того, в калькуляторе не берется во внимание углы наклонов скатов, что влияет на ширину нахлеста и так далее.

Важно помнить, что точные данные по количеству материалов рассчитает только квалифицированный мастер
Это может быть интересно! В статье по следующей ссылке читайте про кровлю из ондулина: что влияет на стоимость монтажа и расценки на кровельные работы.

Как работать с калькулятором

В большинстве случаев процесс расчета необходимых кровельных материалов при помощи онлайн-калькулятора происходит следующим образом:

  • Требуется указать тип кровли. От ее геометрии полностью зависит количество требуемых материалов. Также геометрия влияет на количество необходимых доборных элементов. Важно помнить, что геометрически сложные типы кровли увеличивают количество расходных, а также основных материалов.

  • Ввод данных по размеру кровли. Необходимо знать размеры кровли и указать в калькуляторе эти цифры. Если используется сложная конструкция, тогда кровля делится на отдельные плоскости, необходимо вымерять все расстояния. Это позволит получить информацию по геометрическому строению и раскрою. Во время расчетов все внимание уделяется не общей площади, размерам скатов. В калькуляторе надо указать скаты (ширину и длину в метрах), софиты (указать тип), карнизный свес (ширину в метрах), лобовую доску (ширину в метрах).

Калькуляторы при расчетах не учитывают некоторые важные факторы кровли и необходимость использования доборных элементов
  • Чтобы максимально точно рассчитать профнастил на крышу необходимо выбрать именно этот материал из предложенных, если такая функция имеется в калькуляторе. Необходимо помнить, что все материалы имеют свои определенные характеристики, для них используются разные крепежи и доборные элементы.

  • После внесения всех данных надо нажать кнопку «Рассчитать» или подобную. Затем на экран будет выведен результат со всеми полученными данными.

Стоит повториться, что такие калькуляторы дают только примерный результат. Точные данные сможет предоставить только квалифицированный мастер с соответствующими знаниями и навыками.

Как пользоваться онлайн-калькулятором расчета кровли из профнастила:

Это может быть интересно! В статье по следующей ссылке читайте про правильный контроль за ходом строительства — технадзор.

О чем важно помнить

Если при помощи калькулятора вы ходите максимально точно узнать, сколько нужно листов профнастила на крышу, то кроме полученных данных потребуется высчитать еще некоторые нюансы. Калькулятор поможет определить примерное количество требуемых материалов, в некоторых случаях комплектующих и доборных элементов.

Помните, что расчет надо проводить только после получения замеров кровли. Важным показателем для получения максимально точных данных является угол наклона кровли, а также ее геометрия. Однако не стоит забывать, что есть и другие нюансы, которые надо учитывать. Например, это могут быть любые элементы крыши, которые остаются без кровельного покрытия. Это касается люков, отверстий для дымоходов, окна и так далее.

При расчете кровли важно учитывать количество дополнительных элементов
Это может быть интересно! В статье по следующей ссылке читайте про топ-10 лестниц в стиле модерн: сложное в простом.

Заключение

Любой калькулятор кровли из профнастила дает только примерные данные по расчету требуемых материалов. Важно учитывать тот факт, что размеры чертежей и планы могут отличаться от фактических данных. Точный расчет в состоянии провести только квалифицированный мастер. Он учитывает сложность строения крыши, скаты, элементы кровли, которые не закрываются профнастилом и так далее.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Расчет кровли из профнастила

Одним из главных достоинств профнастила является то, что даже при минимальных навыках и опыте, кровлю из этого материала можно смонтировать легко и быстро. На это, в зависимости от сложности конструкции, обычно уходит от одного до трех дней. Поэтому очень важно правильно рассчитать количество профнастила на крышу. Это позволит не переплатить за приобретенные материалы, избежав образования излишков. В то же время, нехватка профнастила приведет к увеличению сроков монтажа и дополнительным расходам на транспортировку.

Начинают расчет кровли из профлиста с подсчета количества материалов, необходимых для устройства обрешетки. Выполняют ее обычно из обрезной доски, толщиной 30 мм и шириной 100 мм. Шаг обрешетки зависит от несущей способности профнастила, которая определяется высотой трапеции или волны профиля, и угла наклона крыши. Для крыш жилых зданий, доски обрешетки чаще всего крепят на расстоянии 30 см друг от друга. Все замеры, производимые до того, как рассчитать кровлю из профнастила, выполняются только после монтажа обрешетки.

Расчет кровли из профнастила небольшого индивидуального жилого здания можно выполнить вручную, без привлечения специалистов. Для этого в первую очередь определяют количество доборных элементов, необходимых для выбранной конструкции крыши.

Расчет кровли из профнастила: подсчет доборных элементов кровельного покрытия

К доборным элементам относятся детали, необходимые для защиты краев кровельных скатов, стыков их плоскостей, а также различных примыканий. К таким элементам относятся разные планки примыканий, коньки и ендовы.

Расчет количества коньковых элементов

На расчет количества профнастила для крыши существенно влияет количество коньковых элементов и ендов. Коньки предназначены для защиты мест пересечений скатов кровли, образующих внешний угол, от попадания под кровлю дождевой воды и снега. К таким местам относятся конек двускатной кровли и наклонные хребты между скатами вальмовой крыши.

Выполняя расчет профнастила на крышу нужно всегда помнить, что кровельное покрытие скатов не должно соединяться в районе конька. На обоих скатах профнастил не должен доходить до конька приблизительно на 100 мм. Этот зазор нужен для вентиляции кровельного покрытия и всего подкровельного пространства.

Стандартная длина конька для профнастила составляет 2 метра, однако может быть и больше — вплоть до 3 метров. Более длинный конек не изготавливают в принципе, поскольку при ширине плеча до 300 мм вероятность деформации конька больше 3 метров очень высока. Нахлест коньковых элементов друг на друга равен 150-200 мм, поэтому при расчете количества коньковых элементов необходимо из длины конька вычесть нахлест. После этого длину крыши разделить на полученное число.

Например,

При длине конька крыши в 10 метров, длине конькового элемента в 2 метра и нахлесте 200 мм необходимо будет 10/(2-0,2)=5,5 коньковых элементов. Естественно, эту цифру необходимо округлить в большую сторону. Либо подобрать длину конькового элемента таким образом, чтобы не было обрезка. В данном случае оптимальная длина конька будет равна 1,85 м.

Расчет количества ендов

Точно так же, как от коньковых элементов, расчет количества профлиста на крышу зависит от количества ендов. Ендовой, или разжелобком, называют стык скатов кровли, образующий внутренний угол. В месте установки нижней планки ендовы, края профнастила скатов также не должны примыкать друг к другу вплотную. Это тоже необходимо учитывать, выполняя расчёт профлиста на крышу.

Длина сегмента ендовы тоже составляет от 2 до 3 метров. Нахлест между ними должен быть 300 мм, меньший нахлест в 200 мм возможен только при уклоне крыши выше 30°.

Например,

При длине ендовы крыши, равной 8 метрам и длине сегмента в 2 метра, количество элементов будет равно: 8/(2-0,3)=4,7 штук. Округляем в большую сторону и получаем 5 штук. Оптимальная длина сегмента ендовы при этом будет равна 1,9 метра.

Расчет количества карнизных и ветровых (фронтонных, торцевых) планок

Длина карнизной планки обычно находится в диапазоне от 600 до 700 мм при необходимом нахлесте между ними в 100 мм. Поскольку оптимальную длину находить в данном случае нецелесообразно, можно сразу из общей длины карнизной платки вычитать нахлест и полученное значение принять за полезную длину. Именно на полезную длину необходимо разделить длину свеса для того, чтобы получить необходимое количество элементов.

В частности,

Для свеса длиной в 10 метров и длине элемента в 600 мм, полезная длина карнизной планки составит 500 мм, а общее количество сегментов будет равно 20.

Для торцевой планки действует такой же принцип расчета. Единственное отличие — это возможность очень маленького нахлеста (вплоть до 20 мм) при очень больших углах наклона кровли. Однако в большинстве случаев для надежности нахлест, все-таки, берется равным 100 мм.

Расчет профнастила на крышу дома с простой двускатной кровлей

Наиболее простой конструкцией является односкатная или двускатная крыша с прямоугольными скатами. В этом случае до замеров проверяется плоскостность скатов и, с помощью измерения диагоналей, проверяется их прямоугольность. Затем выполняется эскиз кровли с разбивкой на отдельные прямоугольники.

При определении площади прямоугольника учитывается величина зазора между кровельным покрытием и коньком, а также величина фронтонных и карнизных свесов. Карнизный свес должен быть порядка 500 мм, а фронтонный — 300–400 мм.

До того, как посчитать профнастил на крышу, нужно определиться с величиной вертикальных нахлестов между листами. Если размер плоскости ската со стороны фронтона меньше шести метров, кровлю лучше монтировать из целых листов. Это позволит сэкономить на профнастиле за счет отсутствия вертикального нахлеста между листами, а также исключить вероятность протекания крыши в местах поперечных стыков. При большей высоте ската профнастил придется монтировать в два ряда, поскольку доставка более длинных профлистов обойдется очень дорого.

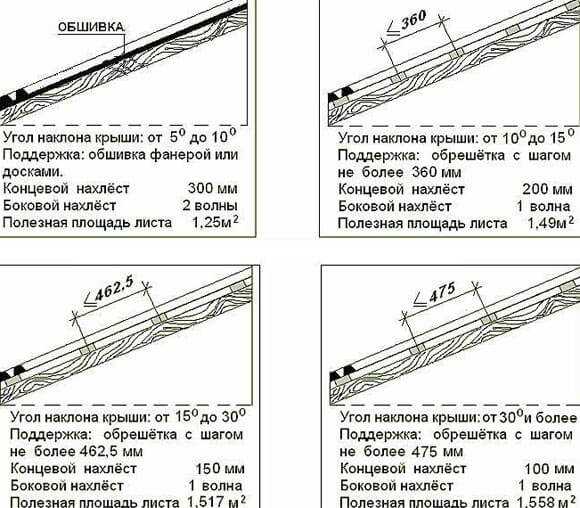

Нахлест между рядами профнастила зависит от уклона кровли. Если угол наклона 15°, нахлест должен быть не менее 200 мм, если же уклон кровли 30° или больше, вполне достаточно нахлеста в 100-150 мм.

Перед тем, как расчитать профлист для крыши, нужно определить и величину продольных нахлестов между соседними листами. Обычно этот нахлест выполняется в одну волну и составляет 80-100 мм. Для подсчета количества листов профнастила на каждой плоскости, площадь покрытия делим на полезную площадь одного листа за вычетом площади вертикального нахлеста, если он есть. При этом нужно помнить, что в маркировке профнастила указывается рабочая ширина листа, которая уже учитывает величину продольного нахлеста.

Рассчитаем количество профнастила для одного ската двускатной крыши

Площадь ската — 120 м². В качестве кровельного покрытия будем брать профнастил НС-35, чья полезная ширина равна 1000 мм.

Пусть ширина ската с учетом конькового отступа равна 7,5 м, следовательно, для его перекрытия нам будет недостаточно длины одного листа, поэтому будем использовать два листа, длиной 4 метра. При вертикальном нахлесте даже в 300 мм, такой длины хватит и для формирования карнизного свеса. Вычитаем 300 мм нахлеста и 200 мм свеса из длины листа, в результате чего получаем полезную длину листа, равную 3,5 м.

Таким образом, полезная площадь листа профнастила будет равна 1×3,5=3,5 м². Делим общую площадь ската 120 м² на это число и получаем 34,3 штуки. Количество необходимо округлить именно в большую сторону, поскольку это позволит учесть площадь необходимых фронтонных свесов. В итоге на всю крышу понадобится 70 листов профнастила НС-35.

Как рассчитать профлист на крышу сложной формы?

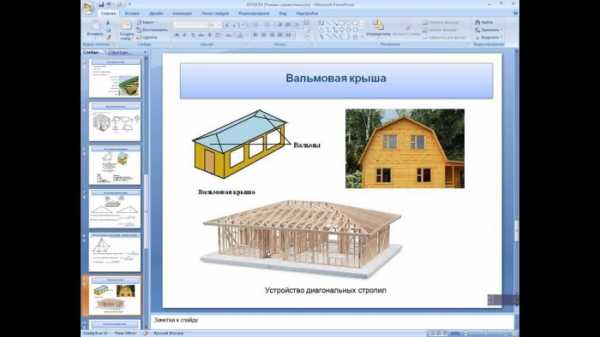

Более сложен расчет вальмовых или мансардных крыш. Скаты таких кровель обычно имеют форму трапеций или треугольников. В этом случае на плане кровли также вычерчивается каждый из ее элементов, а затем определяется его площадь с учетом всех необходимых нахлестов и свесов.

Очень часто возникает вопрос, как посчитать профлист на крышу сложной формы таким образом, чтобы количество отходов было минимальным. Для этого на плане кровли делают раскладку листов кровельного покрытия. Ее нужно выполнять таким образом, чтобы обрезки листов профнастила можно было использовать. Пример такой раскладки приведен ниже.

До того, как расчитать крышу из профнастила, нужно точно знать, какие размеры листов профнастила имеются в наличии на складе поставщика. Длина листа может быть от 500 до 6500 мм, но листов нужной длины может на момент закупки не оказаться.

В последнюю очередь определяем количество кровельных саморезов. Обычно их расход составляет 7-8 штук на один квадратный метр покрытия. Умножив на 8 общую площадь кровли, можно достаточно точно определить необходимое количество крепежа.

Расчет стоимости крыши из профнастила выполняется путем простого умножения количества листов покрытия на их цену с учетом доставки. Сюда же добавляют стоимость всех доборных элементов, кровельных саморезов, а также гидроизоляционных материалов и утеплителя.

Коллектив oprofnastile.ru

Читайте по теме:

oprofnastile.ru

Как рассчитать профнастил на крышу

Тот, кто начинает строительство своего собственного дома, сразу задумывается над тем, а во сколько он ему обойдется в плане финансовых затрат. И это правильный подход. Покупка стройматериалов, строительные работы, привлечение транспорта и механизмов – все это стоит большие деньги. Добавим сюда разработку документации (проект и смета). Но специалисты уверяют, что на многом из вышеописанного можно сэкономить, если разумно подойти к строительству. К примеру, провести точный расчет количества приобретаемых строительных материалов.

А так как нас в этой статье будет интересовать вопрос, как рассчитать профнастил на крышу, то будем рассматривать его в плане конструктивных особенностей самой кровли. То есть, какая крыша по проекту должна быть сооружена на вашем доме.

Типы крыш

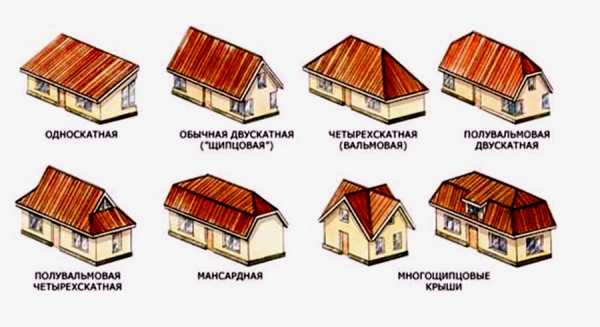

В строительстве сегодня используется восемь типов крыш, на которые можно смонтировать профнастил:

  • Односкатная;
  • Двускатная, у которой скаты имеют одинаковые размеры и форму;
  • Двускатная с разными скатами;
  • Крыша мансардная;
  • Шатровая;
  • Вальмовая;
  • Трехскатная;
  • Многоскатная.

Чтобы вы могли убедиться, что такие кровли существуют, посмотрите на фото ниже.

Почему это так важно – форма и количество скатов. Все дело в том, что каждый скат будет покрываться профнастилом, а значит, для каждого из них придется сделать отдельный расчет. Не в счет две первые позиции, потому что у двускатного варианта с одинаковыми скатами площадь каждого будет равна. Поэтому расчет одного придется увеличить вдвое.

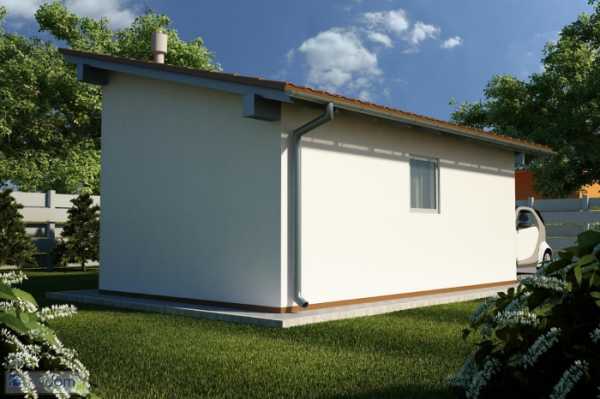

Самая простая конструкция кровли – это односкатная, поэтому расчет необходимого количества профнастила для нее сделать проще всего.

Расчет профилированных листов для покрытия односкатной крыши

Начнем с того, что сами листы кровельного материала имеют два показателя ширины. Это основная и рабочая. В расчет берется именно рабочая ширина, потому что профлист укладывается на кровлю внахлест относительно соседних листов, то есть, его основная ширина на плоскости уменьшается. Отклонения между двумя показателями у разных моделей профнастила разные, поэтому делая расчет, необходимо в первую очередь выбрать тип профилированного покрытия.

Внимание! Чем больше наклон ската, тем выше крыша, тем больше площадь, которую придется покрывать профлистами.

В добавление можно сказать, что при такой высокой конструкции увеличивается и ветровая нагрузка, но снижается снеговая, потому что снег на крутых кровлях не задерживается.

Но так как односкатные кровли высоко не поднимают, то для них используются профилированные листы с достаточно большой толщиной, чтобы они смогли выдержать и снег, и человека. Но есть определенный минимальный угол наклона, которую можно использовать под профнастил. Это 12°, так во всяком случае написано в ГОСТе.

Угол наклона также повлияет на нахлест двух листов между собой в горизонтальной плоскости. Так, например, если угол наклона крыши составляет до 14°, нахлест двух листов будет составлять 20-30 см. Угол – 15-30°, нахлест – 15-20 см, угол больше 30°, нахлест – 10-15 см. То есть, при низком угле наклона ската, увеличивается количество кровельного материала.

Все это, конечно, дополнительные показатели. В основе расчета лежит площадь ската. По сути, это прямоугольник, поэтому рассчитывать его площадь не составит труда. Для этого необходимо замерить ширину и высоту, и перемножить их между собой. После чего площадь делится на площадь самого листа профнастила. Для этого его ширину (рабочую) надо умножить на длину панели. Это и есть площадь листа. В конечном итоге получится приблизительное количество.

В том случае, если длина профнастила равна высоте ската, то расчет упрощается до минимума. То есть, ширину ската кровли нужно разделить на рабочую ширину профилированного листа. Конечно, целого числа в этой математической выкладке не получится, но стоит конечный результат округлить до ближайшего большего значения. А это отходы, от которых в строительстве никуда не деться.

Внимание! Не забываем, что профнастил укладывается на кровлю с небольшим припуском, равным 30-50 см, который образует свес конструкции.

Это надо обязательно учитывать в процессе проведения точных расчетов.

Расчет листов профнастила для треугольного и трапециевидного ската

В некоторых типах крыш присутствуют скаты в виде треугольника или трапеции. Здесь используются те же принципы расчета необходимого количества кровельного материала, как и в предыдущем случае. То есть, учитываются дополнительные характеристики и условия сооружения. Но вот площадь определяется по чисто геометрическим параметрам ската. Итак, у нас треугольник, и его формула расчета:

S=1/2*a*h, где а – это сторона треугольника, h – это высота треугольника, опущенная на данную сторону.

А так как свес является основанием ската в виде треугольника, определить и замерить который несложно. То высота, опущенная на свес, равна высоте самого ската. То есть, рассчитать площадь треугольного ската кровли будет очень просто. И в этом поможет обычный калькулятор.

Понятно, что полученное таким путем значение не может решить задачу определения точного количества профнастила. Все дело в конфигурации. Даже в самом высоком месте профлист не ляжет цельным. Его придется подрезать под острый угол треугольника. И это очередные расходы. Правда, некоторые листы будут подрезаны таким образом, что их можно будет использовать с противоположной стороны крыши. И это немного успокаивает. Поэтому специалисты считают, что, рассчитывая количество профнастила на треугольную кровлю, необходимо прибавить к полученному количеству материала до 40%.

Что касается трапециевидных скатов крыши, то и здесь будут отходы, но не такие большие, как в предыдущем варианте. Площадь трапеции рассчитывается по формуле:

S=1/2 x (a+b) x h, где «a» и «b» — это основания трапеции, в нашем случае длина свеса и конька, а «h» — это высота фигуры, то есть, ширина ската.

Чтобы закрыть плоскость трапециевидного ската полностью, необходимо к полученному количеству листов прибавить 15% (это на отходы материала).

Внимание! Монтаж профнастила на треугольном и трапециевидном скате начинается с середины плоскости в направлении сторон (ребер).

В принципе, все эти расчеты не так сложны, как может показаться на первый взгляд. И все-таки они под силу не всем. Поэтому в интернете сегодня можно воспользоваться программой, которая работает, как калькулятор. Они так и называются – онлайн-калькулятор для расчета профнастила на кровлю. В него забиваются необходимые показатели в основном размерные, которые определяют плоскость ската. А также запланированную марку самого профнастила. И в конечном итоге калькулятор выдаст достаточно точное число, которое можно использовать для закупки кровельного материала.

Калькулятор для расчета профнастила на крышу – особенности программ

В интернете присутствует большое количество программ, которые используются как простыми загородными застройщиками, так и профессионалами – архитекторами и дизайнерами. К примеру, если вам необходимо рассчитать количества профнастила на крышу бани, гаража или небольшого загородного домика, то можно воспользоваться простой программой, в которой работать очень просто. С ней разберется каждый.

Но если на участке планируется постройка большая и сложная, с фигурной кровлей, то калькулятор в этом случае должен быть использован непростой. Во-первых, сделать расчет такой крыше вручную будет очень сложно. Во-вторых, простой онлайн-калькулятор — это тоже не осилит, слишком большая будет погрешность. Для таких конструкций необходима многофункциональная программа. С ее помощью можно получить не только необходимое количество профнастила, но и схему укладки профилированных листов. К тому же ее можно использовать и под металлочерепицу, и под обычную черепицу. Плюсов у таких программ много.

К примеру, калькулятор «Профи». Вроде бы серьезное название, но работать с ним несложно. Правда, необходимо уметь читать чертежи, в данном случае чертеж своего дома. Да и смета с ее сложными выкладками будет непроста. Но и с ней можно разобраться.

Программа калькулятор «Кровля Профи» может:

  • Разработать схему укладки профлистов с учетом всех нахлестов.
  • Расчет профнастила и доборных элементов.
  • Можно изменять значения исходных данных. К ним можно кроме размерных показателей, включить технические характеристики профнастила, виды доборных материалов, величину нахлеста и даже цену изделий.
  • Можно заложить форму скатов из предложенных шаблонов или начертить ее в любой другой программе и перенести в калькулятор.
  • Здесь может быть практически составлена смета расходов по профнастилу, если правильно задать цены материалов и стоимость услуг подрядчиков.

Честно говоря, это небольшой список того, что можно сделать с данной программой. Это основные возможности. Если вами не выбран вариант формы ската крыши из предложенных шаблонов, то есть, вы самостоятельно нарисовали их, то специалисты рекомендуют чертить фигуры замкнутыми. Никаких разрывов линий или незаконченных участков. Все дело в том, что калькулятор будет проводить расчет только геометрических фигур. Если вами будет произведена даже небольшая ошибка, то и расчет, и схема раскладки профилированных элементов, и смета будут неправильными. Поэтому очень внимательно отнеситесь к заданию исходных данных.

Обобщение по теме расчет профнастила

Расчет профнастила для крыши – это возможность сэкономить финансы, которые предназначены для строительства здания (большого или маленького). Это необходимая часть подготовительного этапа. Без него сегодня не обходится ни один строящийся объект, будь то баня или огромный загородный дом. Правильно подойти к проведению расчетов – это значит, определить необходимое количество кровельного материала. То есть, уменьшить его отходы. Конечно, не на всех формах крыш эти отходы будут минимальными, но есть возможность при правильном расчете снизить. А это уже экономия.

bouw.ru

Расчет материалов для кровли из профнастила, площадь профлиста

Как рассчитать количество профнастила на крышу

Профнастил с полимерным покрытием широко применяется для устройства кровли частных домов и хозяйственных построек. Прежде чем закупать материал для крыши, нужно определиться с размером листов и правильно рассчитать их количество. Для этого можно воспользоваться онлайн калькулятором или выполнить вычисления вручную.

Оптимальный способ – сделать несколько вариантов расчета и сверить результаты.

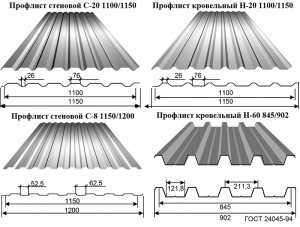

Размеры листа профнастила

Особенность профнастила в том, что при разной отпускной длине листа, его ширина у каждого вида профиля постоянная. В некоторых случаях ширина (около 1 м) может оказаться больше длины (начинается от 50 см). Поэтому шириной считают размер листа поперек профиля.

Полная и рабочая ширина

Ширина указывается двумя цифрами: большее значение — полный размер, меньшее значение — рабочая (полезная) ширина. Практический смысл рабочей ширины — облегчить расчет количества листов по ширине ската. Именно этот размер означат какой просвет накрывает каждый лист с учетом перехлеста с соседним.

Обычно боковой нахлест равен половине волны профиля. У профилей с водосточной канавкой рабочая ширина выбирается с таким условием, чтобы последующий лист перекрывал канавку предыдущего.

Но не всегда рабочую ширину можно принимать в расчетах в качестве исходной величины. В случаях, когда профнастил укладывают на крышах с малыми уклонами (меньше 8°) без использования специальных уплотнителей, рекомендуют применять более широкий нахлест — шаг волны.

Тип профиляПолный размер, ммРабочая ширина, мм
C1011801150
C2011651110
C2110511000
C4410471000
HC3510601000
H60902845
H75800750

Длина листа

Длина кровельного профлиста толщиной 0.5 — 0.6 мм бывает от 0.5 м до 10 м. Обычно его отпускают уже нарезанным по длине, указанной заказчиком. В тех случаях, когда длина ската больше максимального размера листа, который есть в каталоге производителя, профнастил укладывают с горизонтальным нахлестом (наращивают по длине).

Монтаж с горизонтальным нахлестом также рекомендуют, если длина листа больше 5-6 м — легче поднимать, укладывать и меньше риск повреждения покрытия.

Рекомендации по минимальному размеру нахлеста у производителей разные. Например, у компании RUKKI (Финляндия) он равен 20 см, у компании Квин (Пермь, Россия) — 10 см.

Принцип расчета для прямоугольного ската

Наиболее простой расчет профнастила у следующих видов крыш:

  • односкатные в одном или двух уровнях;
  • двухскатные крыши;
  • ломаные или мансардные крыши (с фронтоном).

Расчет проходит по такому алгоритму:

Шаг 1. Замеры кровли

Измеряют ширину ската (W) по коньку или карнизу и длину ската (L) от карниза до конька. Для асимметричных и многоуровневых крыш размеры берут по каждому скату.

Шаг 2. Расчет количества горизонтальных рядов

Для этого нужно ширину ската (W) разделить на рабочую ширину профнастила и округлить в большую сторону. Если длина ската не превышает соответствующий размер листа, то это и будет искомое количество листов.

Пример: Измеренная ширина ската составляет 8 метров. Для расчета числа рядов на одном скате следует ширину ската разделить на рабочую ширину листа профнастила, которая для профиля С21 составляет 1 метр.

Шаг 3. Расчет количества листов в одном ряду

Если длина ската больше 5 — 6 метров, то вычисляют количество листов (K) и их длину. К длине ската (L) с учетом карнизного свеса добавляют размер нахлеста (или двух) и делят на равные части. Сумма «частей» равняется количеству листов расчетной длины.

В конце надо умножить кол-во рядов (N) на кол-во листов в ряде (K) для каждого ската и полученные результаты сложить.

Калькулятор

Принцип расчета профнастила для сложных крыш

Для сложных видов крыш расчет профнастила обычно проводят с помощью специальных программ (методик). Общий принцип расчета остается прежним — для каждого ската количество листов считается отдельно. Для этого делают их чертежи (в общем для всех масштабе), и «разбивают» каждый элемент на простые фигуры.

Для симметричных четырехскатных, шатровых и вальмовых крыш скаты имеют правильную форму в виде равнобедренных треугольников или трапеций. Асимметричные крыши и сложные кровли с ендовами (разжелобками) могут иметь скаты в виде неправильных треугольников и параллелограммов.

Трапеция или параллелограмм:

  • Фигуру делят на прямоугольник и два прямоугольных треугольника.
  • Количество профнастила для прямоугольника рассчитывают путем деления основания на рабочую ширину листа, а далее по описанному выше алгоритму.
  • Основание прямоугольного треугольника делят на отрезки, равные рабочей ширине листа, и от каждой точки отбивают перпендикуляр. Длина первой полосы профнастила равна катету (такая же как у прямоугольника), длина каждой следующей полосы определяется по точке пересечения перпендикуляра с гипотенузой.

Треугольники:

Результаты расчетов всех скатов крыши суммируют. Определяют количество листов профнастила для каждого размера длины и формируют заказ.

Примечание. Расход кровельного материала для симметричных видов крыш можно оптимизировать за счет использования части обрезков на противоположном скате такой же формы.

Расчёт количества профнастила для крыши

astgift.ru

Как рассчитать профнастил на крышу

Но как рассчитать количество профнастила на крышу, не используя программы? Как оказывается, для простых конфигураций кровли можно легко применить математические выражения.

Для начала следует разобраться с тем, какие элементы кровли существуют в конфигурации крыши и как они влияют на расчет:


Перейдем непосредственно к тому, как рассчитать профлист на крышу. Для этого следует определить общую площадь кровли (подробнее: “Как рассчитать площадь кровли”). Если крыша имеет усложненную форму, то необходимо разбить ее плоскости на отдельные простые геометрические фигуры, площадь которых определяется достаточно просто.  Далее определяем длины ендов, хребтов, примыканий, коньков, торцевых и карнизных свесов. Рассчитывая площадь листа необходимо учесть, что у каждого профлиста есть два параметра ширины — рабочая и общая. Рабочая или полезная ширина обычно равна 1100 мм, в то время как общая ширина профлиста больше на 80 мм. (прочитайте: “Как рассчитать крышу дома: материалы и конструкция”).


Затем определяем количество листов профнастила которые будут размещаться по горизонтали. Как рассчитать профнастил на крышу в этом случае? Весьма просто. Длину ската делим на полезную ширину листа профнастила. При получении дробных значений округляем полученное число к большему целому. При этом мы автоматически учитываем и перехлест листов, который находится как разница между общей и рабочей шириной металлопрофиля.

После этого рассчитываем длину листов в одном ряду и, соответственно, количество листов. Длина будет равняться сумме свеса с карниза (50 мм), длины ската и вертикального перехлеста (150 мм). При этом минимально допустимая длина листа составляет 50 см, а максимальная 6,5 м. Оптимальной можно считать длину листа 4-4,5 м. С таким металлопрофилем наиболее удобно работать при монтаже кровли.



Теперь можно приступить к определению количества различных доборных элементов, длина которых равна 2 метрам. Сперва складывается длина скатов по которым будут устанавливаться такие элементы. Затем полученное число делится на 1,9, при этом учитывается нахлест в 10 см. Для ендовы полученное число длины скатов разделяют на 1,7, а нахлест равен 30 см. Как и в случае с количеством листов металлопрофиля по горизонтали, полученные значения округляются до большего целого.

Как крыть крышу профнастилом, смотрите на видео:

Количество саморезов для крепления металлопрофиля рассчитывается весьма просто. В среднем на 1 кв.м. площади необходимо 6-8 специальных кровельных саморезов. Таким образом, общее количество саморезов зависит от площади кровли. В случае с креплением доборных элементов и аксессуаров используется 3-4 самореза на один погонный метр элемента (с каждой стороны). Читайте также: “Снип кровли из профнастила”.

Немаловажно провести расчет количества утеплителя и гидроизоляционной пленки. Для этого необходимо учитывать тип и характеристики выбранного материала, а также площадь кровли. Надеемся, что данный материал помог вам разобраться с вопросом, как рассчитать профнастил на крышу.

kryshadoma.com

расчет для двухскатной кровли, односкатной, расчет саморезов, расчет стоимости.

Профлист – современный и очень ходовой материал на сегодняшний день. Используют его довольно часто, но с расчетами многие мучаются. Подробно расскажем о профнастиле в статье, а также о том, как правильно рассчитать его расход и расход саморезов.

Что такое профнастил?

Отделочный металлический материал, изготовленный из листа оцинкованной стали. Такой лист изготавливают методом холодного проката. Прочность изделия обеспечивается не только за счет прочности металла, но и за счет необычной волнообразной формы.

Отделывают таким материалом крыши, стены, заборы. Он легкий и одновременно прочный. Профлист различается по толщине листа, высоте ребер и расстоянию между ними.

При производстве учитывается габаритный размер и полезная площадь листа. Так образом существует несколько видов такого материала. Исходно они подразделяются на стеновые, кровельные и несущие.

Различной может быть и форма рисунка гофры:

  • Трапециевидная;
  • Волнообразная.

Основа листа имеет различную классификацию:

  • Горячеоцинкованный лист;
  • Профлист без защитного покрытия;
  • Горячеоцинкованный лист со специализированным защитным покрытием;
  • Профлист спецназначения (гнутый или с перфорацией).

В качестве защитного покрытия используется различный материал, защищающий от коррозии и создающий приятный внешний вид. Это и краска, и акрил, и поливинилхлорид, а также полиэстер. Но подавляющее большинство этого материала покрыто цинковым или алюмоцинковым покрытием.

При выборе профлиста нужно обратить внимание на маркировку. Это буквенное обозначение говорит о том, в какой области материал можно применять.

  • Н – профилированный лист для кровли;
  • С – профилированный лист для стен;
  • НС – профилированный лист для стен и кровли.

Программы для расчетов

Рассчитать кровлю можно двумя способами. Первый и самый простой – это воспользоваться всевозможными онлайн калькуляторами, которых в сети очень много. Таким нехитрым способом можно сэкономить уйму времени и сил.

Для расчетов нужно будет знать следующие данные (основной набор):

  • Количество скатов;
  • Длину и ширину здания;
  • Длину и высоту кровли;
  • Площадь проемов;
  • Свесы в миллиметрах.

Нажав кнопку, вы получаете результат расчета. Однако, не все любят эти программы, тем более что совершение расчетов самостоятельно положительно влияет на мозг человека, а также прибавляет опыта.

Основные принципы самостоятельного расчета

Самостоятельный расчет нужно начинать с расчета необрезной доски для изготовления решетки. Если эта задача выполнена, нужно подходить к расчету материала непосредственно на кровлю.

Для примера рассчитаем площадь односкатной крыши. Это самый простой вариант для небольших строений на приусадебном участке. Такая кровля на чертеже представляет собой прямоугольник. Его площадь рассчитывает путем умножения длины на ширину. Например, домик размером 2 на 3 метра. Учтем два свеса по 0,5 метра. Итого получаем: 2*3+0,5*2=7 кв.м.

В случае расчета для двускатной крыши дома, если оба ската одинаковые, расчет ведется для одного из них, учитывая один карнизный свес и два фронтонных свеса. После это значение умножается на два.

Если речь идет о сложной кровле, то нужно будет перенести каждый ее скат на лист плоскости и рассчитать каждую площадь отдельно. Не обязательно это будет прямоугольник, для каждой фигуры площадь рассчитывается отдельно и по своей формуле.

И это только один этап расчетов. Учесть нужно еще и нахлесты.

Перед началом кровельных работ необходимо также высчитать необходимое количество саморезов: на 1 кв.м их требуется около 7 – 8 штук. В итоге полученный результат нужно умножить на 8. Полученное число почти что точное количество саморезов.

Также их количество можно рассчитать исходя из количества листов. На каждый профлист затрачивается от 30 до 50 саморезов. К ним нужно будет прикупить прокладки ЭПДМ.
Саморезы для конька и листов – это разные саморезы.

Расчет вертикального и горизонтального нахлестов

Вертикальный нахлест рассчитывается с учетом параметров профлиста. Выбираем тот, что изготовлен с перекрытием волны. Сама волна зависит от марки материала. Ее шаг может различаться. Выберете марку материала и рассчитайте, учитывая этот шаг.

Чтобы рассчитать горизонтальный нахлест, необходимо знать угол ската.

  • При крутом скате в 30 градусов и больше допустимым значением нахлеста является 10 – 15 сантиметров.
  • Если угол варьируется от 15 до 30 градусов, делайте нахлест в 15 – 20 сантиметров.
  • Под углом менее 15 градусов можно делать нахлест свыше 20 сантиметров.

Информация о расчете величины свесов

Высота гофры профилированного листа влияет на его устойчивость к нагрузкам. Ведь на улице идет не только дождь, но и выпадает снег, который толстым слоем месяцами лежит на крыше. Вес такой глыбы снега выдержит не каждая крыша.

Для прочной кровли частного дома выбрать нужно лист средней высоты. Толщина – важный параметр, которому стоит уделить внимание. Если лист достаточно плотный, обрешетку можно сделать нечастой. Стандарт шага – 200 – 300 миллиметров.

Расчет свесов производится исходя из их основной функции: защиты стыка между крышей и стеной, а также самой стены и древесины. Вода не должна попадать под свес.

Стандарта как такового нет, но предпочитают делать свес не менее 400 мм. Такой размер встречается на односкатных кровлях. Чаще всего при строительстве коттеджей встречаются свесы в 500, 600 и 700 мм.

Определение необходимого количества листов

Итак, определена площадь кровли дома, гаража и т.д. и нахлесты. Теперь нужно рассчитать количество листов профиля исходя из его размеров.

Профнастил имеет следующие размеры: ширина общая 1180 милиметров, а рабочая 1100 милиметров. Длина у профилированного листа бывает различной. Исходя из того размера, которая вам подходит и площади рассчитайте количество с учетом нахлестов.

Плюсы профлиста неоспоримы:

  • Легкость;
  • Относительно невысокая стоимость;
  • Прочность;
  • Простота монтажа.

Но и минусы нельзя игнорировать:

  • Потеря коррозийной стойкости при нарушении покрытия;
  • Усиление звука.

Последний довод – это способность листов профиля усиливать звук при попадании на него, например, капель дождя. Но этот минус очень легко устранить. При монтаже кровли нужно подкладывать минеральную вату, которая прекрасно справляется со свойствами звукоизоляции. Так что при расчетах учитывайте и ее стоимость.

Неоспоримым плюсом является широкая цветовая гамма профилированного листа. Он может стать украшением любого дома.

Укладывать профилирующий лист необходимо с нижнего края. Для вкручивания обычно используют ручной шуруповерт. Сильно крепить саморезы не нужно. Прокладки не должны быть пережаты, но и завинчивать не до конца не стоит.

Таковы основные правила работы с этим замечательным материалом. Зная количество листов, которые нужно купить, можно уже рассчитать итоговую цену материала.

Особенности и основные типы кровельного профнастила

Рассмотрим два основных вида профильного листа и оценим их различия:

  1. Стеновой профнастил. Он в целом распределяется на стеновой и несущий. Отличаются они друг от друга высотой профиля. Стеновой имеет высоту меньше двух сантиметров, а несущий – более шести.
  2. Кровельный профнастил. Высота его профиля составляет от двух сантиметров до шести, форма выполнения трапециевидная.
    Можно посмотреть на срез профилированного листа и обнаружить, что он со всех сторон покрыт защитными слоями. Это слой против коррозии, грунтовый слой, полимерное покрытие, пассивационный слой для укрепления слоя против коррозии.

Весь профнастил для крыш можно разделить на три вида:

  • Оцинкованный профнастил;
  • Металлочерепица;
  • Профлист с полимерным покрытием.

Проектирование кровли

Проектирование кровли начинают с определения вида будущей крыши.

Рассмотрим виды кровли:

  • Односкатная;
  • Двухскатная с равными скатами;
  • Двухскатная с различными скатами;
  • Кровля вальмового типа;
  • Шатровая;
  • Мансардная;
  • Трехскатная;
  • Многоскатная.

Уже исходя из этого можно рассчитывать размеры и составлять план кровли для того, чтобы перекрыть профнастилом..

Следует сразу оговориться, что проектирование кровли – это сложная задача, которая требует знания теории и учета огромного числа важных нюансов. При расчете нужно учитывать не только особенности строения, но и климатические условия района, где вы проживаете, – ветровые нагрузки и снеговые.

Выбирая хорошие готовые проекты кровли в интернете или создавая индивидуальный проект, нужно помнить, что крыша должна быть не отдельным элементом, а продолжением общего проекта дома.
Она должна гармонично сочетаться с общим видом дома.

Сложный этап создания кровли, начинающийся с задумки и заканчивающийся строительными работами, можно разделить на три этапа:

  1. Создание эскиза и перенос его на на бумагу.
  2. Разработка технической документации. В этот момент проводятся инженерные расчеты.
  3. Строительство. Все, что было задумано и вынесено на бумагу, станет реальностью!

Элементы кровли из профнастила

Элементы крыши большого коттеджа и бани, например, могут сильно отличаться, но основные все же нужно указать.

  • Итак, основной элемент крыши – это скат. Наклонная плоскость для беспрепятственного схода осадков называется скатом.
  • При соединении скатов образуются ребра крыши.
  • Нижняя часть ската называется спуском.
  • Если в процессе проектирования образуются внутренние углы, то они называются разжелобками.
  • У обреза ската делают специальные желоба для сбора воды.

Перед тем как крыть профнастил своими руками изготавливается обрешетка из необработанной доски. Перед расчетом листа нужно рассчитать и эту часть крыши. С ее помощью укладка будет проходить быстро, ровно и максимально надежно. Также необходимо будет рассчитать количество саморезов, необходимых для монтажа. Крытой кровлей вы останетесь довольны, если расчет изначально был верным.



krovlya777.ru

как правильно посчитать нужное количество материала

Профнастил – это популярный материал, который изготавливается на основе оцинкованной стали. Материал имеет линейное профилирование, поэтому, несмотря на небольшую толщину листов, покрытие получается достаточно прочным и жестким. Профнастил широко применяется в строительстве, в частности, его используют для создания кровельных покрытий. Но чтобы выполнить монтаж кровли, сначала нужно произвести расчет профнастила на крышу и приобрести необходимое количество материалов.

Перед выполнением кровельных работ необходимо подсчитать, какое количество материала потребуется в процессе. Правильно проведенные расчеты позволят рационально распределить средства, так как можно будет купить нужное количество материала, не тратя лишнего.

Кроме того, расчеты необходимо произвести для того, чтобы в процессе работы не пришлось останавливаться из-за нехватки того или иного материала. Рассмотрим, как рассчитать профнастил на крышу правильно.

Проектирование кровли

Профнастил – это материал, который применяется, в основном, для покрытия скатных крыш. Причем количество скатов может быть разным.

Совет! Если планируется одно- или двухскатная крыша из профнастила – расчет количества материала можно достаточно легко произвести самостоятельно. Для крыш, которые имеют сложную форму с внутренними и внешними углами, расчеты требуются более сложные. В таких случаях рекомендуется обратиться к профессионалу или воспользоваться специальными компьютерными программами расчета.

При проектировании кровли очень важно правильно выбрать оптимальный угол расположения скатов. При этом нужно учитывать местные климатические условия – ветровую и снеговую нагрузку.

Чем более крутые скаты крыши, тем больше будет площадь кровли и, соответственно, больше расход материала. Кроме того, угол наклона влияет на такой показатель, как ширина нахлеста. Так, на кровлях с углом наклона до 14 градусов, нахлест должен составлять 200-250 мм, а в том случае, если угол наклона более 30 градусов, допускается выполнение нахлеста шириной 150 мм.

Основные правила расчетов

Если на кровлю будет укладываться профнастил – расчет кровли должен быть произведен с соблюдением определенных правил:

  • В первую очередь, нужно будет определиться с единицами измерения. Профнастил может быть измерен в погонных метрах, поэтому часто возникает путаница и ошибки в расчетах.
  • Многие производители указывают не только длину материала в погонных метрах, но и такие показатели, как общая и реальная площадь покрытия.

Совет! Реальная площадь покрытия всегда меньше общей, так как при ее расчете вычитается ширина нахлеста, образованного при укладке листов.

  • Для выполнения расчетов необходимо снять замеры с кровли. Для выполнения замеров на крыше сложной формы стоит пригласить профессионального замерщика.

  • Исходя из полученных результатов замеров можно будет определить необходимое количество листов.
  • Так, общая длина покрытия из профнастила будет равна расстоянию от конька до карниза с добавлением к этой величине ширины карнизного свеса, а также ширины нахлеста, если планируется укладка материала в несколько рядов по горизонтали.
  • Для определения количества вертикальных рядов, необходимо знать длину карниза. Эту величину нужно будет поделить на ширину листов профнастила с учетом ширины нахлестов.
  • В том случае, если необходимо рассчитать количество профнастила на крышу сложной конфигурации, нужно будет составить план крыши на миллиметровой бумаге. Выполнить такие расчеты вручную достаточно сложно, поэтому лучше использовать специальные программы.

Расчеты при помощи программ

Используя специальные программы, можно подсчитать количество профнастила для покрытия кровли максимально просто и быстро.

Возможности программ

Современные программы характеризуются:

  • Высокой скоростью работы.
  • Возможностью с максимальной точностью подсчитать уклон крыши, ширину нахлестов, величину замковых перекрытий.
  • Возможностью в процессе проектирования изменять некоторые параметры и производить сравнение полученных результатов.
  • Возможностью произвести точные расчеты для покрытия кровли любой, даже самой сложной кровли.

Совет! Используя специальные программы, можно подобрать оптимальную раскладку листов на кровле, определить наиболее выгодное расположение мест крепления. Выполняя программные расчеты, можно рассчитать многоцветные покрытия из профнастила. Например, выполнить на покрытии цветные полосы или квадраты.

Как производится расчет при помощи программ?

Рассмотрим, как расчитать крышу из профнастила, используя специальные программы. Чтобы воспользоваться возможностями компьютерных программ, необходимо ввести максимально полные данные о конструкции крыши, для которой производятся расчеты. Как правило, необходимо ввести:

  • Количество скатов на крыше и их уклон;
  • Размеры скатов – их длина и высота;
  • Ширина нахлестов поперек и вдоль волн;
  • Ширина карнизных свесов;
  • Размеры листов профнастила, которые планируется использовать – реальная ширина и длина.

Дополнительные элементы для монтажа кровли

Для выполнения монтажа кровли потребуются не только листы профнастила, но и дополнительные фасонные элементы, для оборудования отдельных узлов кровли. Их количество, так же, необходимо рассчитывать. В зависимости от конструкции крыши могут потребоваться следующие наименования фасонных элементов:

  • Коньковые планки. Это элементы, которые монтируются на верхней части кровли в месте пересечения скатов. В зависимости от конструкции коньковых элементов может потребоваться приобретение заглушек к ним.
  • Планки на ребро. Эти фасонные элементы устанавливают на наружные углы кровли, если они присутствуют.
  • Карнизные планки – металлические детали, устанавливаемые на карнизные торцы кровли. Данная деталь называется еще капельником, так как она защищает деревянные торцы крыши от действия воды, стекающей с покрытия.
  • Фронтонные или ветровые планки. Это фасонный элемент напоминает карнизные планки, но устанавливается он на фронтонные торцы. Кроме того, данный вид планок устанавливается поверх уже уложенных листов профнастила, поэтому они защищают покрытие от воздействия ветра, исключая заворачивание материала.
  • Планки ендовы – элементы, которые укладывают во внутренние углы кровли. Они служат для защиты от протечек, так как во внутренних углах постоянно накапливается вода.
  • Планки примыканий – это специальный элемент, который устанавливается на стены вертикальных надстроек на кровле. Места примыканий – это, как и ендовы, наиболее слабые узлы кровельного покрытия, поэтому для их обустройства используют специальные элементы.

Кроме того, для выполнения монтажных работ потребуются саморезы. Для крепления листов рекомендуется применять 6-8 саморезов на каждый квадратный метр покрытия.

Итак, правильно выполненные расчеты позволят своевременно приобрести необходимое количество материалов. Грамотные расчеты позволят рационально распределить бюджет, так как лишние деньги при этом тратить не придется.

okrovlenadom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
