Как измерить вашу крышу с помощью Google Планета Земля [для металлических или гонтовых крыш]



Когда вы хотите начать поиск расценок на новую металлическую крышу, вы сталкиваетесь с несколькими важными вопросами: Сколько квадратных футов ваша крыша? Сколько у вас вершин и долин? Как ты вообще забираешься на крышу?

Возможно, вы подрядчик, и вы пришли в дом, чтобы вы могли предоставить коммерческое предложение. Вы пошли туда, чтобы измерить крышу для металла или черепицы, но забыли сделать несколько важных измерений. Вы боитесь возвращаться туда.

Хорошей новостью является то, что есть способ измерить вашу крышу безопасным и точным способом, не выходя из дома: используйте Google Планета Земля. Всего несколькими щелчками мыши вы можете найти любой адрес, получить представление о вашей крыше с высоты птичьего полета и получить необходимые размеры кровли.

Компания Western States Metal Roofing ежемесячно разговаривает с сотнями домовладельцев. Первый вопрос, который мы задаем: какова площадь вашей металлической кровли? Это отправная точка для цитаты, и ни один из нас не может продолжать без нее. Зная метраж, мы можем дать вам точную оценку. Наша цель — облегчить вам задачу и предоставить простой способ определить размер вашей крыши.

Как измерить крышу с помощью Google Планета Земля

На самом деле получить приблизительную площадь крыши с помощью Google Планета Земля очень просто. Использование Google отлично подходит для приблизительной оценки, но когда вы будете готовы заказать материалы, вы должны провести точные полевые измерения работы. Чтобы упростить вам задачу, мы создали пошаговое руководство и даже видео.



Для начала перейдите в Google Планета Земля и нажмите «Запустить Планета Земля». Найдите адрес своего дома, и вы готовы к работе!

Чтобы получить несколько видов вашей крыши, вы можете:

• Используйте колесо прокрутки мыши для увеличения и уменьшения масштаба.
• Щелкните левой кнопкой мыши и перетащите, чтобы переместить изображение.
• Поверните камеру, щелкнув колесо прокрутки и перетащив мышь.

Шаг первый: печать вида крыши сверху с помощью Google Планета Земля

Вы должны начать измерения с распечатки вида сверху вашего дома. Для этого просто выровняйте свой дом и нажмите в верхнем углу, чтобы распечатать.

Обязательно распечатайте несколько ракурсов и видов. Чем больше сведений о кровле вы предоставите, тем точнее будет ваша смета. Эти дополнительные углы также покажут поставщику, есть ли какие-либо дополнительные впадины, пики, входы или оконные навесы, которые могут потребоваться.



Шаг второй: начните измерять свою крышу

1. Скомпонуйте свой дом на верхнем снимке. ПРИМЕЧАНИЕ. Вам нужно находиться прямо над изображением и увеличить его как можно больше.
2. Щелкните значок линейки в левой части экрана.
3. Переключить единицу измерения на футы.
4. Нажмите на начальную и конечную точки, и вы получите расчетное расстояние.
5. Начните записывать свои измерения.

ПРИМЕЧАНИЕ: Измерительный инструмент не будет так точен на уклонах, как на прямых участках. Лучше всего наклонить камеру и получить различные измерения, чтобы увидеть, какое из них ближе всего по сравнению с окружающими измерениями.

Всегда лучше выйти на улицу и проверить несколько измерений, чтобы убедиться, что ваши оценки в Google Планета Земля соответствуют действительности.



Шаг третий: использование эскиза для получения сметы на металлическую кровлю

По завершении у вас будет общее представление о размере вашей крыши, и вы сможете отправить его поставщику металлической кровли для оценки.



Получение точных измерений крыши для вашего дома

Опять же, этот процесс хорош для общих оценок измерений. Прежде чем заказывать какой-либо материал, очень важно, чтобы вы наняли профессионала для проведения полевых измерений. Когда дело доходит до проектов металлической кровли, необходим точный список материалов, чтобы уложиться в бюджет и успешно установить металлические панели.

Компания Western States Metal Roofing предлагает монтажные работы, полный отчет о материалах, которые вам понадобятся. Каждый взлет будет включать:

• Необходимые материалы.
• Необходимое количество материалов.
• Разбивка цен по каждому типу материала.

В дополнение к монтажу и другим услугам, мы являемся производителем металлических крыш, которые продают напрямую населению и подрядчикам. Это может помочь вам сэкономить от 15% до 50% процентов на всех кровельных материалах, которые вам понадобятся для вашего дома.

Перейдите на веб-сайт компании Western States Metal Roofing, чтобы просмотреть наш каталог и запросить расценки или образец цвета металла, так как на выбор предлагаются сотни цветов.

Ищете дополнительные руководства для домовладельцев и пошаговую помощь по установке? Вы можете найти все необходимое в Учебном центре металлической кровли Western States, чтобы помочь вам легко и успешно выполнить установку.

Расчет профнастила на забор или крышу

В последнее время часто можно увидеть различные виды конструкций с применением профнастила. Очень часто из него делают забор или крышу зданий. Если есть хотя бы минимум знаний в строительстве и немного желания, то работу с этим материалом можно выполнить самостоятельно. И первое, что вам нужно, это рассчитать количество профнастила и сопутствующих товаров, которые понадобятся для строительства. В Интернете можно найти множество онлайн-калькуляторов. Но можно обойтись простым расчетом. В этом случае формулы не нужны.

Понятие и основные характеристики профнастила

Профнастил представляет собой профилированный стальной лист с гофром в виде трапеции. Эти листы могут отличаться размерами, материалом изготовления, внешним покрытием, назначением.

Благодаря наличию гофра материал обладает высокой прочностью в поперечном направлении. Материалы, используемые для изготовления профнастила, не подвержены коррозии. Изделия из профилированного стального листа прочны, пожаробезопасны, герметичны, долговечны. Их легко собрать. За ними легко ухаживать. И еще одна немаловажная деталь – широкая гамма используемых цветов.

Различают три основные группы профнастила:

• Тип «Н» предназначен для покрытий.

• Тип “С” используется для ограждения стен.

• Тип “NS” подходит в двух случаях (для крыш и стен).

Различные виды материалов производятся из различного сырья. Это приводит к тому, что размер готового листа отличается. Толщина стали, которая берется для производства, составляет от 0,5 до 1 миллиметра. Для средней климатической полосы чаще всего выбирают толщину 0,5 или 0,7 миллиметра.

Длина профнастила зависит от предпочтений заказчика. Чаще всего для кровельного материала выбирают длину от трех до двенадцати метров. Для типа «С» выбирается в пределах 2,4-12 метров.

Размер материала нужно будет знать и учитывать, чтобы правильно рассчитать профнастил.

Расчет материала для изготовления забора

В первую очередь необходимо определить, из какого профнастила будет возводиться ограждение. От этого зависит размер листов.

Чтобы проще было рассчитать забор из профнастила, нужно точно понимать, из каких элементов состоит этот забор. Основными элементами являются фундамент, каркас и сам профнастил. Для каждого из них расчет необходимо вести отдельно. Индивидуальные средние значения можно увидеть на рисунке ниже.

Еще одним важным фактором, влияющим на конечный результат расчетов, является способ крепления листов. Профнастил можно располагать вертикально и укладывать горизонтально. Кроме того, забор может быть сплошным или с видимыми столбами.

Горизонтальное ограждение

Расчет материала для ограждения из профнастила в случае горизонтального сплошного ограждения производится с учетом нахлеста листов. Дело в том, что края листов должны заходить один на другой. Это значение будет зависеть от ссылочного столбца. Возьмите половину ширины столба и прибавьте десять-пятнадцать миллиметров.

В таких ситуациях лучше выбирать листы, длина которых будет определяться как сумма двух нахлестов и длины одного пролета. Это необходимо для того, чтобы прикрепить листы к опоре. Благодаря этому конструкция будет прочнее.

Если оставить зазоры для столбов, то расчет профнастила будет немного другим. Шнурка здесь не нужна. А длина самого листа должна быть на один-два сантиметра меньше расстояния между опорами.

Вертикальное крепление листов

В этом случае уже важно учитывать марку. Расчет профнастила производят с учетом рабочей и полезной ширины. По ним определяется ширина пролета. Важно, чтобы стыки листов находились на столбах. Величина прогона рассчитывается как разница между полезной шириной профнастила, укладывающегося в один проем, и шириной опоры.

Зная размер пролета, можно определить, сколько их понадобится на весь забор. Для этого периметр участка делится на длину прогона. Значение округляется в меньшую сторону.

При наличии зазоров под столбы учитывают полезную и фактическую ширину. Длина прогона определяется как сумма фактической ширины одного листа, полезной ширины всех остальных листов и двадцати миллиметров зазора между жердями.

Расчет профнастила: пример

Допустим, необходимо установить забор из профлиста ПС-10 высотой два метра и длиной тридцать метров. Общая длина этого полотна составит 1180 метров. Количество листов следующее: длина забора делится на полезную ширину листа. Получается двадцать семь листов (30:1,180=26,32). В этом случае результат всегда округляется в большую сторону.

Далее рассчитайте количество столбов размером 20х40 миллиметров. Делается это так: длина забора делится на длину пролета. Получается, что пролетов будет двенадцать. Столбов занимает еще один, то есть тринадцать.

В качестве бревна возьмите профильную трубу 20х20 миллиметров. Так как высота два метра, вам понадобится три ряда перекладин. Их общая длина составляет: длина забора умножается на три ряда (30 х 3). Получается, что для лагов нужно девяносто метров ходовой части.

Количество саморезов, которыми крепится профнастил, определяется из расчета восемь штук на один квадратный метр.

Использование профнастила для кровли

Еще одной областью применения профнастила является кровля скатных крыш. Расчет профнастила на крышу производится с учетом угла наклона ската. От этого зависит толщина выбранного материала и общее количество листов. Чем больше угол, тем больше материалов вам понадобится. При этом стандарты требуют, чтобы заданный уклон пандуса не мог быть меньше двенадцати градусов.

Кроме того, угол наклона влияет на количество перекрывающихся листов. Если угол всего четырнадцать градусов, то нахлест должен быть более двухсот миллиметров. При наклоне свыше тридцати градусов нахлест составит от ста до ста пятидесяти миллиметров. Эти значения также будут зависеть от марки выбранного профнастила.

Расчет материалов для кровли

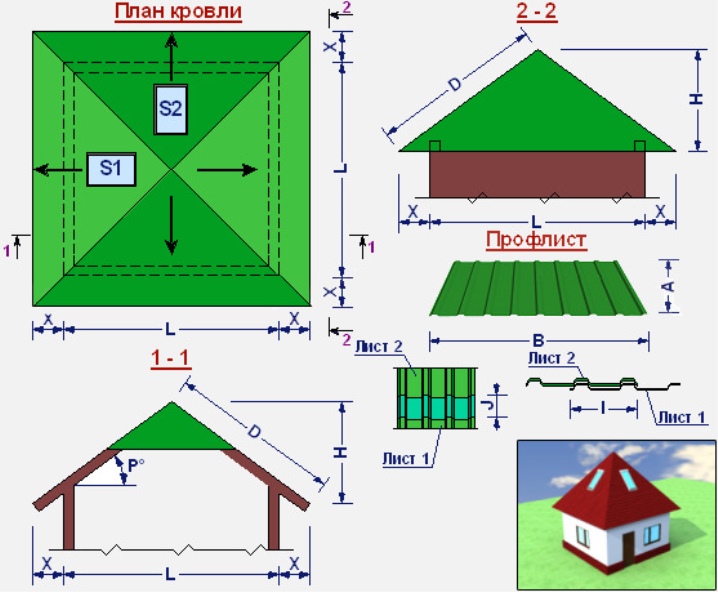

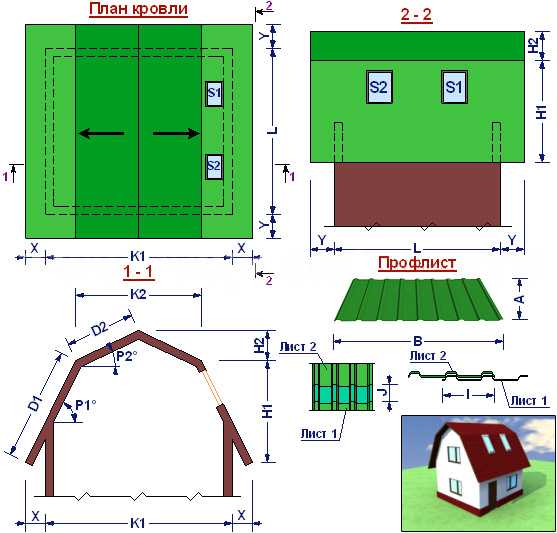

Расчет профнастила, необходимого для кровли, начинается с определения общей площади кровли. В случае крыши сложной формы ее необходимо разделить на несколько участков, представляющих собой простую геометрическую фигуру. Площадь крыши будет рассчитываться как сумма площадей всех этих фигур.

После этого определяют длины таких элементов кровли, как ендовы, ребра, коньки, карнизы, устои, торцевые свесы.

При расчете используются только полезные (или рабочие) размеры листа.

Чаще всего количество листов профнастила, необходимое для одного горизонтального ряда, определяется так: длина ската делится на ширину листа. Длину ската нужно брать с учетом ширины фронтонного свеса. При этом учитывается ширина перекрытия. Он определяется как разница в общей и рабочей ширине материала.

Количество рядов по высоте определяется с учетом вертикального перекрытия. А оно, в свою очередь, зависит от типа выбранного материала, шага волны и, как уже было сказано, угла наклона ската.

Расчет доборных материалов

Кроме основных листов профнастила необходимо определить количество доборных элементов. Их длина стандартна и составляет два метра. Этот расчет также ведется с учетом нахлеста, который принимается равным десяти-двадцати сантиметрам. Длина всех необходимых деталей будет состоять из суммы коньков. А количество дополнительных элементов равно общей длине, деленной на 1,9(длина доборного элемента 2 метра минус нахлест десять сантиметров).

Аналогично, расчет на конец. Только в этом случае размер нахлеста берется тридцать сантиметров. Все значения округляются только в большую сторону. Это делается для сохранения размеров перекрытия, усиления конструкции.

В качестве крепежа используются саморезы с резиновой прокладкой. Их уходит восемь штук на один квадратный метр кровли. На каждый дополнительный элемент также берется восемь саморезов.

Расчет перекрытий на профнастил

С помощью листов профнастила возводятся ровные полы.
