Схема подключения, подбор и расчёт пускового конденсатора

Выход из строя конденсаторов в цепи компрессора кондиционеров случается не так уж и редко. А зачем вообще нужен конденсатор и для чего он там стоит?

Бытовые кондиционеры небольшой мощности в основном питаются от однофазной сети 220 В. Самые распространённые двигатели которые применяют в кондиционерах такой мощности- асинхронные со вспомогательной обмоткой, их называют двухфазные электродвигатели или конденсаторные.

В таких двигателях две обмотки намотаны так, что их магнитные полюсы расположены под углом 90 град. Эти обмотки отличаются друг от друга количеством витков и номинальными токами, ну соответственно и внутренним сопротивлением. Но при этом они рассчитаны так что при работе они имеют одинаковую мощность.

В цепь одной из этих обмоток, её производители обозначают как стартовую(пусковую), включают рабочий конденсатор, который постоянно находится в цепи. Этот конденсатор ещё называют фазосдвигающим, так как он сдвигает фазу и создаёт круговое вращающееся магнитное поле. Рабочая или основная обмотка подключена напрямую к сети.

Схема подключения пускового и рабочего конденсатора

Рабочий конденсатор постоянно включён в цепь обмотки через него протекает ток равный току в рабочей обмотке. Пусковой конденсатор подключается на время запуска компрессора – не более 3 секунд (в современных кондиционерах используется только рабочий конденсатор, пусковой не используется)

Расчёт ёмкости и напряжения рабочего конденсатора

Расчёт сводится к подбору такой емкости, чтобы при номинальной нагрузке было обеспечено круговое магнитное поле, так как при значении ниже или выше номинального магнитное поле изменяет форму на эллиптическое, а это ухудшает рабочие характеристки двигателя и снижает пусковой момент. В инженерных справочниках приведена формула для расчёта ёмкости конденсатора:

Ср= Isinφ/2πf U n²

I и sinφ –ток и сдвиг фаз между напряжением и током в цепи при вращающемся магнтном поле без конденсатора

f- частота переменного тока

U – напряжение питания

n- коэффициент трансформации обмоток , определяется как соотношение витков обмоток с конденсатором и без него.

Напряжение на конденсаторе рассчитывается по формуле

Uc= U√(1+n²)

U_c -рабочее напряжение конденсатора

U – напряжение питания двигателя

n – коэффициент трансформации обмоток

Из формулы видно, что рабочее напряжение фазосдвигающего конденсатора выше напряжения питания двигателя.

В пособиях по расчёту приводят приближённое вычисление – 70-80 мкФ ёмкости конденсатора на 1 кВт мощности электродвигателя, а номинал напряжения конденсатора для сети 220 В обычно ставят – 450 В.

Также параллельно к рабочему конденсатору подключают пусковой конденсатор на время пуска, примерно на три секунды, после чего срабатывает реле и отключает пусковой конденсатор. В настоящее время в кондиционерах схемы с дополнительным пусковым конденсатором не применяют.

В более мощных кондиционерах используют компрессоры с трёхфазными асинхронными двигателями, пусковые и рабочие конденсаторы для таких двигателей не требуются.

Проверка и замена пускового/рабочего конденсатора

Онлайн расчет конденсатора для двигателя

Адрес: Нижний Новгород, Ленинский район, ул. Ростовская д. В технике нередко используются двигатели асинхронного типа. Такие агрегаты отличаются простотой, хорошими характеристиками, малым уровнем шума, легкостью эксплуатации. Для того, чтобы асинхронный двигатель вращался, необходимо наличие вращающегося магнитного поля.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Расчет емкости конденсатора
• Конденсатор для электродвигателя: советы по подбору и правила подключения пускового конденсатора
• Расчёт ёмкости конденсаторов для трёхфазных электродвигателей
• Калькулятор расчета емкости рабочего и пускового конденсатора
• Подбор конденсаторов для электродвигателя и их подключение
• Расчет конденсатора для трехфазного двигателя в однофазной сети
• Please turn JavaScript on and reload the page.
• Расчет емкости конденсатора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подбор рабочего конденсатора к трехфазному электродвигателю.

Расчет емкости конденсатора

КЭАЗ представляет датчики температуры OptiSensor для систем отопления, вентиляции и кондиционирования. Чтобы подключить асинхронный электродвигатель трехфазного типа к однофазной сети на напряжение В, необходимо создать условия для сдвига фаз на обмотках статора двигателя.

Сдвиг фаз сформирует имитацию кругового вращающегося магнитного поля, заставляющего вращаться вал ротора двигателя. При подключении двигателя к сети используют два подключенных параллельно конденсатора – пусковой и рабочий.

Данный калькулятор позволяет рассчитать ёмкость этих конденсаторов, ёмкость пускового конденсатора берется из расчёта 2,5 емкости рабочего конденсатора. Для получения необходимых значений ёмкости, заполните поля формы ниже. Тип соединения обмоток двигателя, мощность двигателя, КПД и коэффициент мощности обозначены на шильдике электродвигателя.

Способ соединения обмоток зависит от напряжения сети, к которой выполняется подключение: В – “треугольник”, когда концы обмоток соединены между собой, к их началам подводится питающее напряжение; В – “звезда”, при котором концы одной обмотки соединены с началом другой. Мнение экспертов. Регистрация Войти. Компания Elec. Калькулятор расчёта ёмкости конденсатора для трехфазного асинхронного двигателя в бытовой однофазной сети Чтобы подключить асинхронный электродвигатель трехфазного типа к однофазной сети на напряжение В, необходимо создать условия для сдвига фаз на обмотках статора двигателя.

Треугольник Звезда. Напряжение бытовой сети, В. Мощность двигателя, Вт. Емкость рабочего конденсатора, мкФ:. Емкость пускового конденсатора, мкФ:.

Конденсатор для электродвигателя: советы по подбору и правила подключения пускового конденсатора

На нашем сайте вы можете произвести расчет емкости конденсатора онлайн для трехфазного двигателя.

Если асинхронный электродвигатель трехфазного типа, оснащенный конденсатором, функционирует в обычном режиме, то происходит изменение емкости конденсатора в меньшую сторону и изменение частоты вращения вала в большую сторону. В то время, когда электродвигатели асинхронного типа начинают свою работу, необходимо наличие повышенной емкости. Это актуально при В. Представленная у нас система позволяет осуществить вычисление емкостей пускового и рабочего конденсаторов. Чтобы онлайн расчет емкости конденсатор двигателя был максимально точным, требуется указать данные с шильдика оборудования.

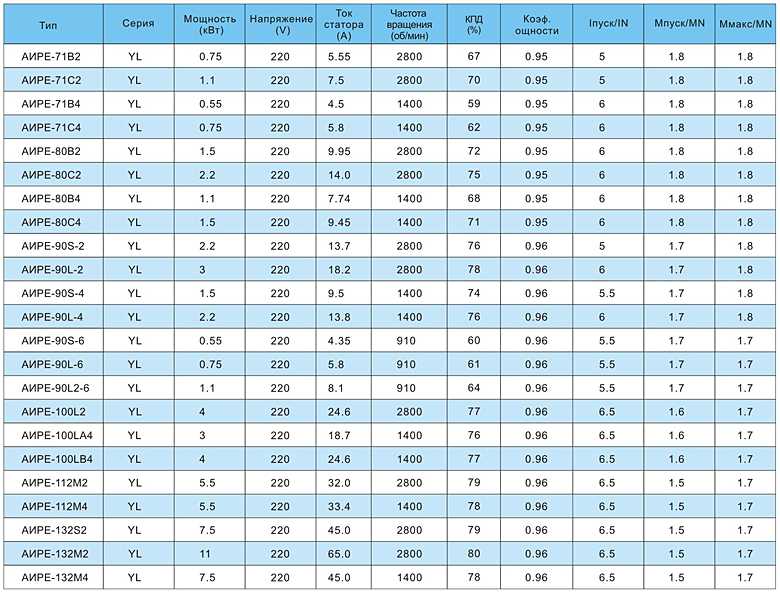

Имеется однофазный асинхронный двигатель сведенья о нем Подбор Рабочего Конденсатора Онлайн расчет на all-audio.pro

Расчёт ёмкости конденсаторов для трёхфазных электродвигателей

Что делать, если требуется подключить двигатель к источнику, рассчитанному на другой тип напряжения например, трехфазный двигатель к однофазной сети? Такая необходимость может возникнуть, в частности, если нужно подключить двигатель к какому-либо оборудованию сверлильному или наждачному станку и пр.

В этом случае используются конденсаторы, которые, однако, могут быть разного типа. Соответственно, надо иметь представление о том, какой емкости нужен конденсатор для электродвигателя, и как ее правильно рассчитать. Конденсатор состоит из двух пластин, расположенных друг напротив друга. Между ними помещается диэлектрик. Его задача — снимать поляризацию, то есть заряд близкорасположенных проводников. Задаваясь вопросом: как подобрать конденсатор для трехфазного электродвигателя, нужно принять во внимание ряд параметров. Чтобы подобрать емкость для рабочего конденсатора, необходимо применить следующую расчетную формулу: Сраб. Еще один вариант расчета — принять во внимание значение мощности двигателя.

Калькулятор расчета емкости рабочего и пускового конденсатора

Конденсатор — электронный компонент, предназначенный для накопления электрической энергии. По характеру работы он относится к пассивным элементам. В зависимости от режима работы, в которой работает элемент, различают конденсаторы постоянной емкости и переменной как вариант — подстроечные. По виду рабочего напряжения: полярные — для работы при определенной полярности подключения, неполярные — могут использоваться как в цепи переменного, так и постоянного тока. При параллельном соединении результирующая емкость суммируется.

Рабочий и пусковой конденсаторы включаются в цепь параллельно, во время пуска работают одновременно, затем пусковой отключают.

Подбор конденсаторов для электродвигателя и их подключение

Диаметр плавкой вставки предохранителя выбирают в зависимости от тока плавления. За ток плавления обычно принимают значение тока в два раза превышающий номинальный ток. И согласно нему выбираем диаметр проволоки. При подключении, светодиод должен иметь токоограничительный резистор, величину которого можно легко рассчитать по правилу Ома, зная напряжение питания, прямое напряжение и ток светодиода. Номинальный ток электродвигателя, А.

Расчет конденсатора для трехфазного двигателя в однофазной сети

Отправим материал вам на e-mail. Подключение конденсатора к электродвигателю. Подбирать конденсатор следует очень внимательно, поэтому специально для читателей нашего онлайн-журнала был разработан удобный калькулятор с необходимыми пояснениями. Схема соединения обычно отмечена на самом конденсаторе, и может обозначаться либо звёздой, либо треугольником. Как правило, это две разные формы, ёмкость которых рассчитывается, по- разному:. Полученные результаты расчета используются для подбора конденсаторов нужных номиналов. Номинала именно расчетного значения вряд ли можно будет найти, поэтому правила подбора следующие:. Эти конденсаторы чаще всего применяют при подключении асинхронных двигателей.

Калькулятор расчета емкости рабочего и пускового конденсатора онлайн с учетом схемы соединения обмоток и мощности двигателя, полезные.

Please turn JavaScript on and reload the page.

Калькулятор расчета рабочего и пускового конденсаторов. Но конденсатор для этих целей необходимо подбирать, причем нужно делать с высокой точностью. Именно поэтому читателям нашего портала предоставляется в абсолютное безвозмездное пользование калькулятор расчета емкости рабочего и пускового конденсатора.

Расчет емкости конденсатора

Если иметь такие данные как мощность двигателя и КПД , можно вычислить емкость 2-ух параллельно соединенных конденсаторов. После внесения данных, произведутся подсчеты и калькулятор покажет емкость пускового Cп и емкость рабочего Ср конденсатора. Когда происходит уменьшение общей емкости во время окончания разгона двигателя , осуществляется 2-ух ступенчатое управление. В этом случае применяется следующая формула для расчета рабочей емкости:. В случае, когда такой возможности нет, водятся приблизительные параметры.

Многие хозяева, особенно владельцы частных домов или дач, используют оборудование с двигателями на В, работающими от трехфазной сети. Если к участку подведена соответствующая схема питания, то никаких сложностей с их подключением не возникает.

Хорошо, если можно подключить двигатель к необходимому типу напряжения. А, если такой возможности нет? Это становится головной болью, поскольку не все знают, как использовать трехфазную версию двигателя на основе однофазных сетей. Такая проблема появляется в различных случаях, может быть, необходимо использовать двигатель для наждачного или сверлильного станка — помогут конденсаторы. Но они бывают множества видов, и не каждый сможет в них разобраться. Чтобы вы получили представление об их функциональности далее разберемся, как выбрать конденсатор для электродвигателя.

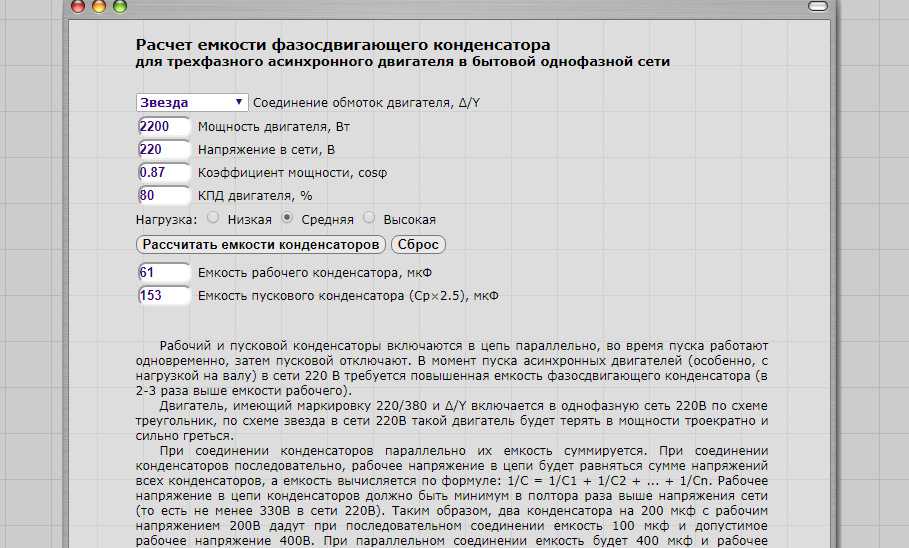

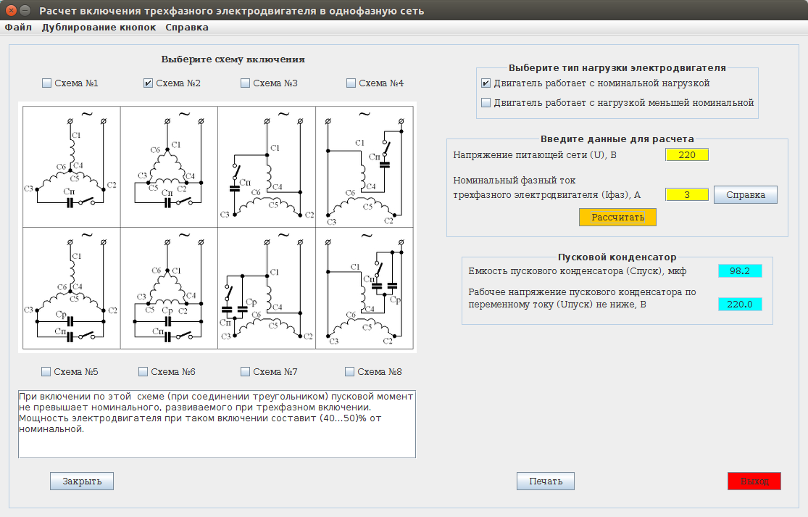

Здесь вы можете рассчитать необходимую емкость конденсатора для подключения трехфазного электродвигателя в однофазную сеть. Как подключить трехфазный электродвигатель в однофазную сеть через конденсатор смотрите здесь. Указываем номинальный ток в Амперах величину которого так же берем из паспортных данных электродвигателя в зависимости от способа соединения его обмоток. Например, в соответствии с приведенным примером для треугольника необходимо было бы вписывать 2.

Как тестировать и проверять однофазные электродвигатели ~ Изучение электротехники

Как тестировать и проверять однофазные электродвигатели

Существует несколько типов однофазных двигателей.

Что, однако, объединяет их всех, так это то, что они имеют пусковую обмотку, рабочую обмотку и общее соединение между ними, как показано ниже:

Тестирование однофазных двигателей довольно просто, если следовать определенным основным шагам. Целью любого испытания двигателя переменного тока является определение состояния двигателя. Основные этапы проверки исправности любого двигателя приведены ниже 9.0005 (a) Общие проверки
(b) Проверка целостности и сопротивления заземления
(c) Проверка источника питания
(d) Проверка сопротивления обмотки двигателя переменного тока
(e) Проверка сопротивления изоляции
(f) Проверка рабочего тока

Общие проверки
Для однофазного двигателя выполните следующие действия:

(1) Проверьте внешний вид двигателя. Проверьте на предмет обгорания, повреждения корпуса или охлаждающего вентилятора или вала.
(2) Вручную проверните вал двигателя, чтобы проверить состояние подшипника. Следите за плавным и свободным вращением вала. Если вал вращается свободно и плавно, возможно, подшипник в хорошем состоянии, в противном случае рассмотрите возможность его замены.
(3) Как и при всех проверках и проверках,

паспортная табличка двигателя

содержит ценную информацию, которая поможет установить истинное состояние двигателя. Внимательно изучите табличку с названием.

Проверка целостности и сопротивления заземления
С помощью мультиметра измерьте сопротивление между корпусом двигателя (корпусом) и землей. Хороший двигатель должен показывать менее 0,5 Ом. Любое значение больше 0,5 Ом указывает на неисправность двигателя.

Проверка источника питания
Для однофазных двигателей ожидаемое напряжение составляет около 230 В или 208 В в зависимости от того, используете ли вы систему напряжения для Великобритании или Америки. Убедитесь, что на двигатель подается правильное напряжение.

Проверка сопротивления обмотки двигателя переменного тока
Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра . Поскольку в однофазном двигателе имеется три клеммы – S, C, R, измерьте сопротивление обмотки:
C к S, C к R и S к R. Измеренное значение S к R должно быть = C к S + C к R.
Как правило, для однофазных двигателей применяется следующее:
(1) Показания в Омах между S и R должны давать максимальное показание сопротивления
(2) Показания в Омах между C и R должны давать наименьшее показание сопротивления
(3 ) Значение в омах между C и S должно давать какое-то промежуточное значение между значениями для S до R и от C до R
Любое отклонение указывает на возможно неисправный электродвигатель или двигатель, требующий ремонта.

Проверка сопротивления изоляции
Отсутствие сопротивления изоляции электродвигателя является одним из первых признаков того, что двигатель вот-вот выйдет из строя. Сопротивление изоляции обычно измеряют между обмотками двигателя и землей с помощью тестера изоляции или мегаметра. Установите настройку напряжения тестера сопротивления изоляции на 500 В и проверьте заземление обмотки двигателя. Проверьте от C до E, от S до E, от R до E. Минимальное тестовое значение для исправного электродвигателя составляет не менее 1 МОм.

Проверка рабочих токов
При работающем двигателе проверьте ток полной нагрузки (FLA) с помощью подходящего измерителя или, что предпочтительнее, клещей на измерителе и сравните с заводская табличка двигателя FLA . Отклонения от номинального FLA могут означать проблемы с тестируемым двигателем.

Новое сообщение Старый пост Главная

Как запустить трехфазный двигатель от однофазного источника питания?

В зависимости от типа источника питания переменного тока асинхронные двигатели делятся на два типа; трехфазный асинхронный двигатель и однофазный асинхронный двигатель. В большинстве промышленных и сельскохозяйственных приложений трехфазный асинхронный двигатель широко используется по сравнению с однофазным асинхронным двигателем.

Из-за нехватки электроэнергии трехфазное питание не всегда доступно в сельском хозяйстве. При этом одна фаза отключается от группового оперативного выключателя (ГОС). Таким образом, в большинстве случаев доступны две из трех фаз. Но при любом особом расположении невозможна работа трехфазного двигателя от однофазного источника питания.

Как известно, трехфазный асинхронный двигатель является двигателем с самозапуском. Так как обмотка статора трехфазного асинхронного двигателя создает вращающееся магнитное поле. Это создаст фазовый сдвиг на 120˚. Но в случае однофазного асинхронного двигателя индуцируется пульсирующее магнитное поле. Следовательно, однофазный асинхронный двигатель не является самозапускающимся двигателем. Для старта требуется дополнительное вспомогательное оборудование.

• Связанный пост: Что произойдет, если вы подключите асинхронный двигатель 3-Φ к однофазной сети?

То же самое здесь, нам нужно сделать некоторые дополнительные меры, чтобы привести в действие трехфазный асинхронный двигатель от однофазного питания. Есть три метода;

• Использование статического конденсатора (метод фазового сдвига)
• Использование VFD (преобразователь частоты)
• Использование поворотного преобразователя

В этой статье мы кратко обсудим каждый метод.

Использование статического конденсатора

При подаче трехфазного переменного тока на статор трехфазного асинхронного двигателя создается сбалансированное, изменяющееся во времени вращающееся магнитное поле на 120˚ друг от друга. Но в случае однофазного асинхронного двигателя индуцируется пульсирующее магнитное поле. И в этом случае начальный крутящий момент (пусковой момент) не создается. В однофазном асинхронном двигателе дополнительная обмотка используется для создания фазового сдвига. Вместо пусковой обмотки также используется конденсатор или дроссель для создания смещения фаз.

Аналогично этому принципу можно использовать трехфазную обмотку трехфазного асинхронного двигателя и сдвинуть одну обмотку с помощью конденсатора или индуктора. После запуска трехфазного асинхронного двигателя от однофазной сети он постоянно работает с пониженной мощностью. Полезная мощность или КПД двигателя снижается на 2/3 ^rd от его номинальной мощности.

Этот метод также известен как метод статического преобразователя фазы или метод фазового сдвига или метод перемотки .

В некоторых схемах используются два конденсатора; один для запуска, второй для работы. Емкость пускового конденсатора в 4-5 раз выше по сравнению с рабочим конденсатором. Принципиальная схема такого устройства показана на рисунке ниже.

Пусковой конденсатор используется только для запуска. Он отключится от цепи после запуска. Рабочий конденсатор всегда остается в цепи. Здесь, как показано на рисунке, двигатель соединен звездой. И оба конденсатора подключены между двумя фазами обмотки.

Однофазное питание имеет две клеммы. Одна клемма соединена с последовательной комбинацией обмотки, а вторая клемма соединена с оставшейся клеммой трехфазной обмотки. Иногда используется только один конденсатор. Такой тип расположения показан на рисунке ниже.

В большинстве случаев малые асинхронные двигатели подключаются звездой. Здесь мы взяли трехфазный асинхронный двигатель, соединенный звездой. Для повышения уровня напряжения используется автотрансформатор. Потому что уровень напряжения трехфазного питания составляет 400-440 В, а уровень напряжения однофазного питания составляет 200-230 В для 50 Гц питания.

Мы можем использовать эту схему без автотрансформатора. В этом случае уровень напряжения остается на уровне однофазного питания (200-230 В). В этом состоянии двигатель также будет работать. Но поскольку напряжение низкое, крутящий момент, создаваемый двигателем, низкий. Эту проблему можно решить, подключив дополнительный пусковой конденсатор (рис. 1). Этот конденсатор известен как пусковой конденсатор или конденсатор фазовой синхронизации.

Если вам нужно изменить направление вращения двигателя, измените схему подключения, как показано на рисунке ниже.

Ограничения:

Ограничения метода статического конденсатора перечислены ниже.

• Выходная мощность трехфазного асинхронного двигателя уменьшена на 2/3 ^rd от полной мощности нагрузки.
• Этот метод можно использовать для временных целей. Он не подходит для непрерывно работающих приложений.
• В этом методе эффект загрузки постоянно состоит из двух фаз. Это сократит срок службы двигателя.

Похожие сообщения:

• Что происходит с трехфазным двигателем, когда 1 из 3 фаз теряется?
• Что происходит с трехфазным двигателем при потере двух из трех фаз?

Использование ЧРП

ЧРП означает частотно-регулируемый привод . Это устройство, которое используется для управления двигателем (регулируемая скорость при работе). ЧРП регулирует входной ток двигателя в соответствии с потребностью (нагрузкой). Это устройство позволяет двигателю эффективно работать при различных условиях нагрузки.

Этот метод лучше всего подходит для работы трехфазного асинхронного двигателя с однофазным питанием. В этом случае доступное однофазное питание подается на вход частотно-регулируемого привода. VFD преобразует однофазное питание в постоянный ток путем выпрямления. Опять же, он преобразует источник постоянного тока в трехфазный источник переменного тока. А частота трехфазного выхода регулируется частотно-регулируемым приводом.

Следовательно, доступная мощность (однофазная) подается на ЧРП, а выходная мощность (трехфазная) ЧРП используется в качестве входа трехфазного двигателя. Это также устраняет бросок тока во время запуска двигателя. Он также обеспечивает плавный пуск двигателя от состояния покоя до полной скорости. Существуют различные типы и характеристики ЧРП для различных применений и двигателей. Вам нужно всего лишь выбрать подходящий частотно-регулируемый привод для ваших приложений.

Стоимость частотно-регулируемого привода превышает стоимость статического конденсатора. Но это дает лучшую производительность двигателя. Стоимость частотно-регулируемого привода меньше, чем у преобразователя с вращающейся фазой. Таким образом, в большинстве приложений частотно-регулируемый привод используется вместо вращающихся преобразователей фазы.

Преимущества ЧРП:

Преимущества использования ЧРП для работы трехфазного асинхронного двигателя от однофазного источника питания.

• Регулируя параметр частотно-регулируемого привода, мы можем добиться плавного пуска двигателя.
• Легко работать с максимальной производительностью и большей эффективностью.
• Имеет функцию самодиагностики, которая используется для защиты двигателя от перенапряжения, перегрузки, перегрева и т.д.
• Запрограммирован на автоматическое управление двигателем.

Использование вращающегося преобразователя фаз

Другой используемый метод заключается в работе трехфазного асинхронного двигателя от однофазного источника питания с использованием вращательного преобразователя фаз (RPC).
