Расчёт ёмкости конденсатора для трехфазного электродвигателя

Содержание

• 1 Особенности включения трехфазных моторов в однофазные сети
• 2 Как подобрать номинал конденсатора
• 3 Расчет ёмкости конденсатора по формуле
• 4 Последовательное и параллельное подключение
• 5 Резюме

Как подобрать рабочий и пусковой конденсаторы для подключения трехфазного мотора к бытовой однофазной сети. Формулы и эмпирическое правило для определения номиналов конденсаторов, подключаемых по схеме звезда и треугольник.

Отечественные электрические сети по своей природе – трехфазные. Электростанции всех типов генерируют электроэнергию с тремя сдвинутыми относительно друг друга на 120° фазами. Такой подход гарантирует удовлетворение нужд промышленности, где используются мощные потребители. В быту же это требование излишне, и допустимая мощность на одно частное домовладение ограничена 15 киловаттами. Поэтому из трех фаз используется только одна, и в подавляющем большинстве случаев этого вполне достаточно.

И все же имеется немало полезных приборов и устройств, в основу которых положено использование трехфазных электромоторов. Можно ли их применять в бытовой сети? Ответ будет отрицательным – будучи включенным в сеть 220 В, такой мотор попросту сгорит. Но если его немного переделать, то он сможет работать и в однофазной бытовой электросети.

Если разобраться, то фазы трехфазных сетей отличаются только временным сдвигом на треть периода между пиками переменного тока. Но и для одной фазы можно легко сделать три, просто включив в ее состав на уровне конечного прибора реактивные элементы, которыми в электротехнике являются индуктивности и емкости.

Если рассматривать конкретный пример, то есть электродвигатель, то индуктивность в нем присутствует изначально. Это обмотка статора. Останется только включить в схему конденсатор и перекоммутировать провода: тогда емкость, подключенная к одной из трех обмоток, будет сдвигать фазу в одну сторону, а соединив две другие, мы получим тот же сдвиг фазы, но уже в обратную сторону. И все это будет работать, будучи подключенным к однофазной сети.

Разумеется, если мощность такого мотора велика, может сработать вышеупомянутое ограничение, поэтому имеет смысл переделывать для работы в бытовой сети 220 В только не слишком требовательные к мощности электродвигатели.

Особенности включения трехфазных моторов в однофазные сети

Как мы уже знаем, у трехфазного двигателя имеются три обмотки, и они могут быть подключены одним из двух способов: звездой (принятое в электротехнике обозначение – Y) или треугольником (Δ).

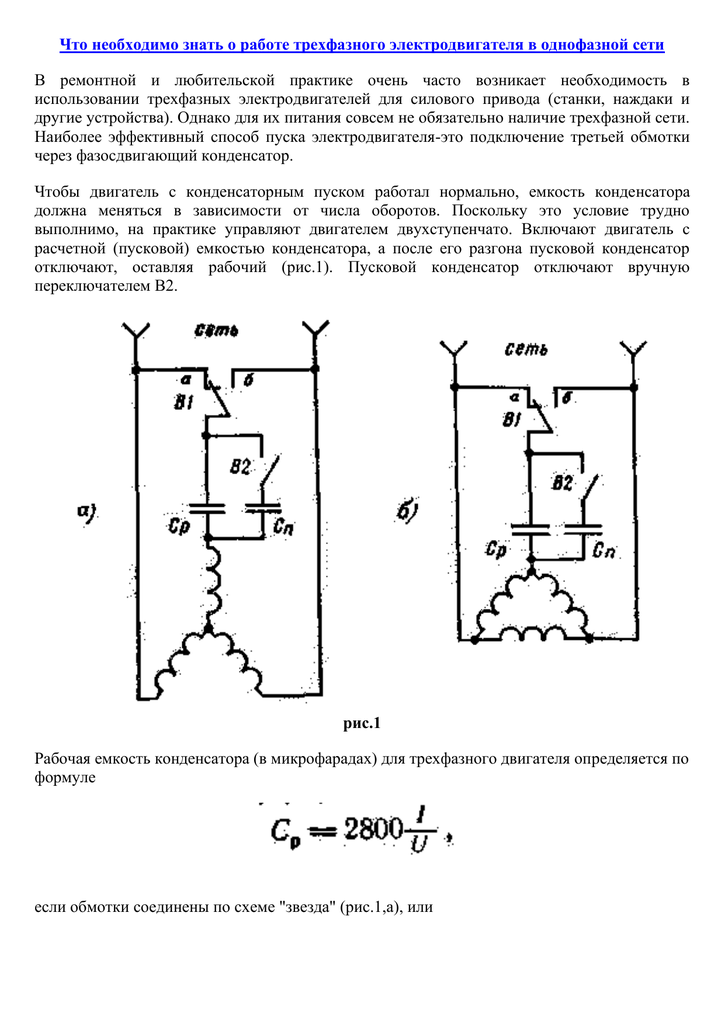

Суть названий можно понять из приведенного рисунка. При включении трехфазного электромотора в однофазную сеть лучше использовать схему с треугольником. Если вы увидите на шильдике двигателя обозначение Y, то обмотки нужно перекоммутировать в треугольник, иначе переделка станет бессмысленной из-за большой потери мощности.

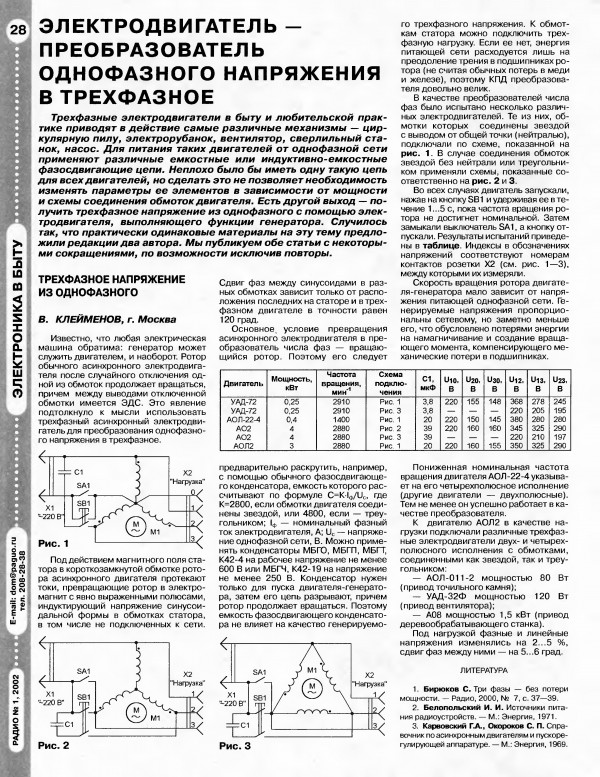

А теперь поговорим о том, как именно реализовать схему с подключением дополнительного элемента. Особенность асинхронных электромоторов заключается в повышенных номиналах тока, обеспечивающих их уверенный пуск. Стандартный способ будет иметь недостатки: если рассчитать параметры так, чтобы пуск действительно был беспроблемным, то мотор после выхода на рабочие частоты вращения вала будет перегреваться, что приведет к его ускоренному износу. Если ограничить ток по номиналу, двигатель будет плохо запускаться, а при наличии стартовой нагрузки вообще не сможет стартовать. Но выход есть: использование двух конденсаторов, пускового и рабочего. Пример такой схемы представлен на рисунке:

Здесь С_пуск внедрен в схему параллельно рабочему. Если мощность электромотора невелика, номинал С_пуск может быть равен номиналу С_раб. В продаже можно встретить специальные стартовые конденсаторы, о чем будет указывать слово starting в их обозначении.

Понятно, что назначение стартового аналога – помочь основному раскрутить мотор, после чего он должен быть отключен. Для этого в цепь включают выключатель, в простейшем виде – кнопочный. Более распространенным и удобным является использование комбинированной кнопки-включателя: для запуска мотора вы ее нажимаете и удерживаете, а когда мотор выйдет на рабочие обороты, кнопка отпускается, размыкая цепь С_старт, но останется вжатой, то есть остальная цепь будет работать. Нажатие красной кнопки выключит двигатель.

Как подобрать номинал конденсатора

Поскольку трехфазные моторы, как правило, отличаются повышенной мощностью, конденсаторы для включения его в однофазную цепь тоже нужны повышенных номиналов. Речь идет о десятках, а часто – сотнях микрофарад. Электролитические для этих целей малопригодны, поскольку они подключаются по однополярной схеме. То есть потребуется включение в цепь дополнительных элементов в виде диодного выпрямителя и нескольких сопротивлений. Второй их существенный недостаток – со временем они высыхают (испаряется электролит), вследствие чего их емкость постепенно падает, что проявляется их вздутием (пользователям компьютеров эта проблема известна очень даже хорошо). Если вовремя не заменить такую емкость, существует риск ее взрыва.

Поэтому задача подбора конденсаторов не так проста, как кажется, и обычно решается в несколько этапов.

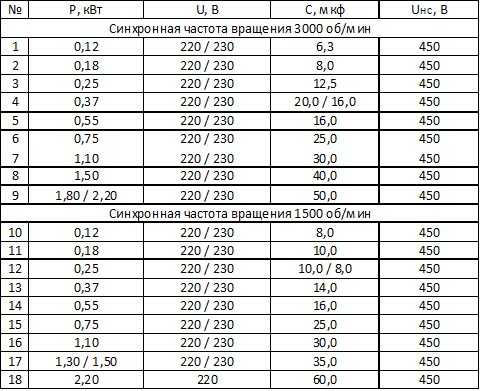

Для начала делают приблизительный расчет исходя из простого правила: на каждые 100 Вт паспортной мощности электродвигателя необходимо 7 мкФ. То есть для 800-ваттного мотора потребуется подобрать ёмкостной элемент на 56 мкФ. Это правило касается рабочей емкости, для пусковой номинал должен быть увеличен в 1-3 раза, в зависимости от мощности двигателя. В среднем это двукратное превышение, для нашего случая это примерно 110 мкФ.

На практике следует изначально ставить изделия с номиналом, превышающим эти расчетные значения, чтобы воочию посмотреть, как будет вести себя электродвигатель в разных режимах: на старте, без нагрузки, под нагрузкой.

Сильное превышение чревато перегревом мотора, а если ёмкость конденсатора окажется меньше расчетной, двигатель потеряет в мощности при номинальной частоте вращения вала (поскольку этот показатель зависит от частоты напряжения сети, а не мощности).

Если мотор работает тихо, без натуги и без рывков – значит, мы выполнили подбор более-менее правильно. Но лучше все же ориентироваться на специальные расчетные формулы, которые обеспечат наиболее оптимальный режим работы электродвигателя.

На рисунке показана разводка проводов при подключении конденсаторов к трехфазному мотору (ПНВС – это пусковая кнопка промышленного изготовления). Непосредственно к выключателю подсоединяем провода, идущие от первой и третьей обмоток, провод от второй обмотки пускаем на емкостные входы, выходы коммутируем по отдельным контактам ПНВС. По такой схеме можно подключать двигатель в однофазную цепь и во время испытаний, и в окончательном варианте.

Расчет ёмкости конденсатора по формуле

Существуют специальные формулы для расчета номиналов емкостей.

Так, для соединения «звездой» расчёт ёмкости производится по формуле:

C_раб=2800*I/U, где I/U- ток/напряжение в сети соответственно. Но если напряжение сети хорошо известно, то ток – величина зависимая, определяемая по формуле I=P/(К_эф*√3*U*cosα), где P – мощность электромотора (указывается в ваттах на шильдике), К_эф – КПД электродвигателя, а cosα – приведенный коэффициент мощности, его часто тоже указывают на шильдике или в паспорте мотора.

Для расчета номинала емкости пускового конденсатора применяется иная приближенная формула: C_старт≈2,5* C_раб.

Для соединения «треугольником» для рабочей ёмкости она тоже довольно проста: C_раб =4800*I/U, а посчитать ток и номинал пускового можно по тем же формулам, что приведены выше.

КПД мотора и его рабочий ток обычно указывается на шильдике или в паспорте устройства, так что с вычислениями номиналов проблем возникнуть не должно.

Превышать полученное значение не рекомендуется – высок риск перегрева обмоток. После реализации схемы можно измерить рабочий ток под оптимальной нагрузкой, чтобы скорректировать емкость, в этом случае можно использовать формулу зависимости от тока и напряжения. Если мощность АКДЗ менее 500 Вт, пусковой конденсатор, скорее всего, не понадобится, особенно если запуск мотора производится без нагрузки. А это такие инструменты, как наждак, циркулярная пила или фуганок. А, к примеру, для погружного насоса на 3КВт С_пуск не помешает, поскольку он сразу стартует с максимальной нагрузкой.

Кроме ёмкости конденсатора для трехфазного электромотора, при выборе нужно обращать внимание и на его номинальное напряжение. Дело в том, что в момент запуска увеличена не только сила тока, но и напряжение, так что для сети на 220В желательно выбирать емкость с минимум полуторакратным запасом по напряжению, то есть 360-450 В, но это касается только С

пуск или если в схеме присутствует только рабочий.

Особенности применения рабочей и стартовой емкостей описаны в следующей таблице:

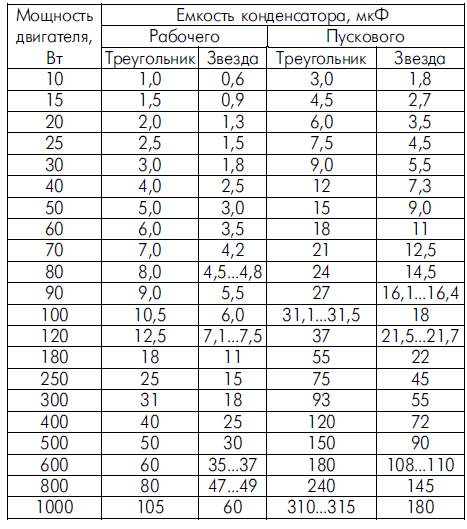

	Рабочий конденсатор	Стартовый конденсатор
Способ подключения	Последовательно ко второй обмотке трёхфазного электромотора	Параллельно рабочему
Для чего используется	Для формирования вращающегося магнитного поля, нужного для создания вращающего момента в роторе	Для увеличения момента вращения на этапе пуска электродвигателя
Когда активен	Все время	В момент пуска мотора до его выхода на номинальные обороты

А теперь рассмотрим особенности достоинства и недостатки разных типов конденсаторов, используемых для подключения трехфазных двигателе к однофазным сетям:

	Металлобумажные	Полипропиленовые пленочные	Пусковые
Технология производства	Слой металлизированной пленки, нанесенной на диэлектрик (конденсаторную бумагу)	Аналогичная, но в качестве диэлектрика используется полипропиленовая лента малой толщины	Обертка из алюминиевой фольги, в которую заливается электролит. Диэлектрик – диоксид алюминия
Номиналы по напряжению, В	160/200/300/400/600, 1000	450/630	200-460
Номиналы емкости, мкФ	0.1-20.0	1.0-150.0	50.0-1500.0
Форма корпуса, материал	Прямоугольная, металл	Цилиндр, пластик	Цилиндр, металл (покрытый термостойким поливинилхлоридом)
Назначение	Cраб	Cраб/ Cпуск	Cстарт
Плюсы	Доступная стоимость	Большой ресурс, стабильность характеристик, компактность	Компактность, большая емкость
Минусы	Большие габариты, малый КПД, быстрое старение	Стоимость	Узкая сфера применения

Последовательное и параллельное подключение

Расчетный показатель может оказаться таким, что подобрать одно-единственное устройство с нужным расчетным значением не получается. При этом условие точного соответствия номинала расчетным параметрам соблюдать настоятельно рекомендуется по указанным выше причинам. Как в таких случаях поступать? Выход есть, но придется немного повозиться.

Как известно со школьного курса физики, параллельное подключение конденсаторов будет иметь результирующую ёмкость, равную сумме их значений. Таким образом, можно выполнять подбор, комбинируя их номиналы так, чтобы в итоге получить необходимое значение. Количество емкостных элементов при этом в принципе не ограничивается, но есть одно важное условие: все они должны иметь одинаковое значение рабочего напряжения, ведь при параллельном подключении разница потенциалов на их электродах будет одинаковой.

Здесь тоже желательно точное совпадение номиналов напряжения. Небольшая разница допустима, но если, скажем, все используемые устройства в батарее будут рассчитаны на 300 В, а один – на 160, его время жизни окажется очень коротким.

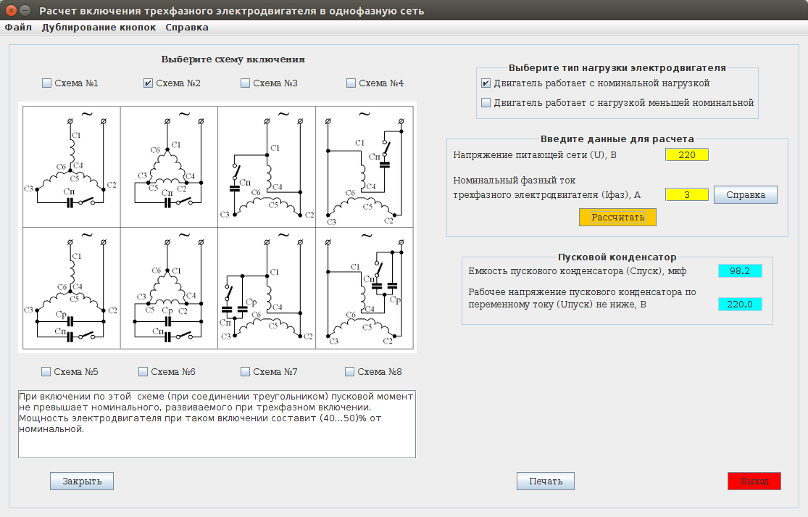

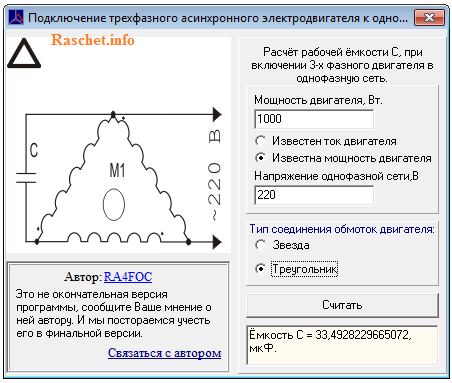

Многие сайты предлагают воспользоваться онлайн калькулятором расчета электрической схемы, так что от вас даже не потребуется знания математики.

Сегодня металлобумажные конденсаторы практически не используют, а до появления металлополипропиленовых аналогов их приходилось помещать в специальный бокс, и для мощного промышленного оборудования такой бокс мог иметь впечатляющие размеры. Миниатюризация элементной базы, в том числе емкостей, позволила размещать сборные батареи большой емкости непосредственно на корпусе электромотора.

Что касается последовательного соединения, то результирующая емкость батареи будет определяться не суммой отдельных элементов, как это было при их параллельном подключении, а с помощью формулы 1/С_рез=1/С1+1/С2+…+1/ С_n. В самом простом случае формула будет иметь вид С_рез=С1*С2/( С1+С2). Из этого следует, что суммарная емкость всегда будет меньше номинала самого слабого из подключенных последовательно конденсаторов.

Напрашивается очевидный вывод, что никакого резона в использовании последовательного соединения нет, разве что для уменьшения номинала, но для этого можно просто взять устройство с меньшим значением номинала.

Действительно, зачем подключать последовательно два элемента по 40 мкФ каждая, если в итоге получим всего 20 мкФ?

Но из рисунка видно, что отличие между последовательным и параллельным подключением заключается не только в расчете итогового номинала емкости – результирующее напряжение тоже будет разным. В случае последовательного соединения – равным сумме напряжений между каждым конденсатором.

Это означает, что если подключить по такой схеме две емкости, каждая из которых имеет рабочее напряжение 250 вольт, в итоге получим 500 В. А чем больше номинал напряжения, тем выше стоимость. То есть здесь уже можно заниматься расчетами, что выгоднее, подключить один С_рабоч на 20 мкФ с рабочим напряжением 500 В, или два на 40 мкФ, но напряжением 250 В.

Резюме

Как видим, самостоятельный расчет номиналов С_рабоч и С_старт при подключении трехфазного мотора к однофазной бытовой сети несложен, если известны исходные данные. Намного сложнее будет подобрать такой номинал – скорее всего, придется прибегнуть к соединению нескольких емкостей параллельно.

Как подобрать емкость конденсатора для трехфазного двигателя

Главная » Разное » Как подобрать емкость конденсатора для трехфазного двигателя

Расчет емкости конденсатора для трехфазного двигателя

При подключении асинхронного трехфазного электродвигателя на 380 В в однофазную сеть на 220 В необходимо рассчитать емкость фазосдвигающего конденсатора, точнее двух конденсаторов – рабочего и пускового конденсатора. Онлайн калькулятор для расчета емкости конденсатора для трехфазного двигателя в конце статьи.

Как подключить асинхронный двигатель?

Подключение асинхронного двигателя осуществляется по двум схемам: треугольник (эффективнее для 220 В) и звезда (эффективнее для 380 В).

На картинке внизу статьи вы увидите обе эти схемы подключения. Здесь, я думаю, описывать подключение не стоит, т.к. это описано уже тысячу раз в Интернете.

Во основном, у многих возникает вопрос, какие нужны емкости рабочего и пускового конденсаторов.

Пусковой конденсатор

Ознакомьтесь также с этими статьями

Стоит отметить, что на небольших электродвигателях, используемых для бытовых нужд, например, для электроточила на 200-400 Вт, можно не использовать пусковой конденсатор, а обойтись одним рабочим конденсатором, я так делал уже не раз – рабочего конденсатора вполне хватает. Другое дело, если электродвигатель стартует со значительной нагрузкой, то тогда лучше использовать и пусковой конденсатор, который подключается параллельно рабочему конденсатору нажатием и удержанием кнопки на время разгона электродвигателя, либо с помощью специального реле. Расчет емкости пускового конденсатора осуществляется путем умножения емкостей рабочего конденсатора на 2-2.5, в данном калькуляторе используется 2. 5.

При этом стоит помнить, что по мере разгона асинхронному двигателю требуется меньшая емкость конденсатора, т.е. не стоит оставлять подключенным пусковой конденсатор на все время работы, т.к. большая емкость на высоких оборотах вызовет перегрев и выход из строя электродвигателя.

Как подобрать конденсатор для трехфазного двигателя?

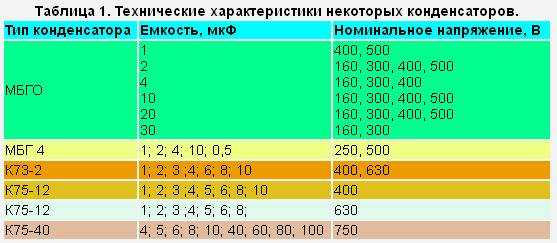

Конденсатор используется неполярный, на напряжение не менее 400 В. Либо современный, специально на это рассчитанный (3-й рисунок), либо советский типа МБГЧ, МБГО и т.п. (рис.4).

Итак, для расчета емкостей пускового и рабочего конденсаторов для асинхронного электродвигателя введите данные в форму ниже, эти данные вы найдете на шильдике электродвигателя, если данные неизвестны, то для расчета конденсатора можно использовать средние данные, которые подставлены в форму по умолчанию, но мощность электродвигателя нужно указать обязательно.

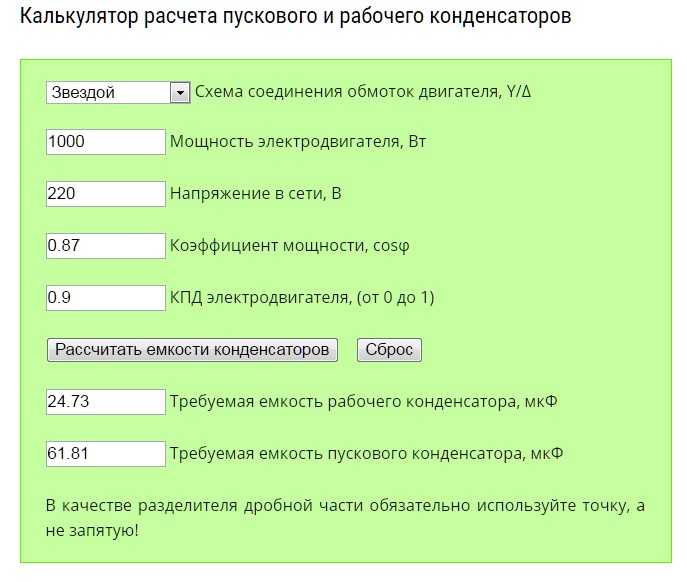

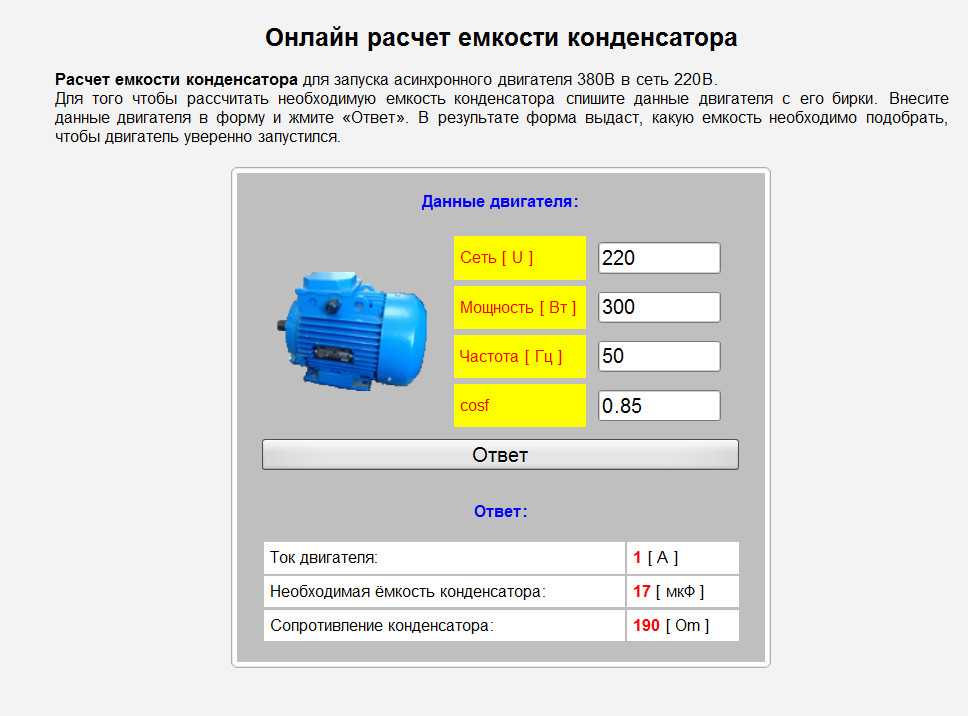

Онлайн калькулятор расчета емкости конденсатора

Советуем к прочтению другие наши статьи

Расчет емкости конденсатора22:



Размеры однофазных конденсаторов – Электротехнический центр

При установке двигателя с использованием конденсатора для запуска или работы, мы должны определить номинальную мощность конденсатора, подходящего для двигателя, чтобы получить правильный пусковой момент и избежать перегрева обмотки, что может привести к ее повреждению.

Это в основном вопрос конструкции двигателя. Не существует прямой регулярной зависимости между емкостью и размером двигателя в кВт.

При замене этих конденсаторов значение емкости и напряжение следует брать с таблички производителя на двигателе или со старого конденсатора.Это должно быть правильным в пределах ± 5% и иногда оговорено до доли мкФ. Выбор рабочего конденсатора еще более ограничен, чем с пусковым конденсатором.

Как определить размер пускового конденсатора?

1) Практическое правило было разработано на протяжении многих лет, чтобы помочь упростить этот процесс. Чтобы выбрать правильное значение емкости, начните с 30 до 50 мкФ / кВт и отрегулируйте значение по мере необходимости при измерении производительности двигателя.

Мы также можем использовать эту базовую формулу для расчета размеров конденсаторов:

2) Определите номинальное напряжение для конденсатора.

Когда мы выбираем номинальное напряжение для конденсатора, мы должны знать значение нашего источника питания. В целях безопасности умножьте напряжение источника питания на 30%. Факторы, влияющие на выбор правильного номинального напряжения конденсатора, включают:
• Фактор снижения напряжения
• Требования агентства безопасности.
• Требования к надежности
• Максимальная рабочая температура
• Свободное пространство

Как определить размер рабочего конденсатора?

При выборе рабочих конденсаторов двигателя все необходимые параметры, указанные выше, должны быть идентифицированы в организованном процессе.Помните, что важны не только физические и основные электрические требования.

Но тип диэлектрического материала и метод металлизации должны быть изучены. Неправильный выбор может отрицательно повлиять на общую производительность конденсаторов. Пожалуйста, обратитесь к заводской табличке двигателя или обратитесь к поставщику или изготовителю, чтобы получить точное значение конденсатора. Безопасность Первый

,

Емкость конденсатора Формула

Емкость конденсатора – это способность конденсатора накапливать электрический заряд на единицу напряжения на его пластинах конденсатора. Емкость определяется путем деления электрического заряда с напряжением по формуле C = Q / V. Его подразделение – Фарад.

Формула

Его формула имеет вид:

C = Q / V

Где C – емкость, Q – напряжение, а V – напряжение. Мы также можем найти заряд Q и напряжение V, изменив приведенную выше формулу следующим образом:

Q = CV

V = Q / C

Фарад – это единица измерения емкости.Один Фарад – это величина емкости, когда один кулон заряда хранится с одним вольт на пластинах.

Большинство конденсаторов, которые используются в работе электроники, имеют значения емкости, которые указаны в микрофарадах (мкФ) и пикофарадах (пФ). Микрофарад – это одна миллионная часть фарада, а пикофарад – одна триллионная часть фарада.

Какие факторы влияют на емкость конденсатора?

Это зависит от следующих факторов:

Площадь пластин

Емкость прямо пропорциональна физическому размеру пластин, определяемому площадью пластинки, A. Большая площадь пластины создает большую емкость и меньшую емкость. Фиг. (А) показывает, что площадь пластины конденсатора с параллельными пластинами является областью одной из пластин. Если пластины перемещаются относительно друг друга, как показано на рис. (B), область перекрытия определяет эффективную площадь пластины. Это изменение эффективной площади пластины является основным для определенного типа переменного конденсатора.

Разделение пластин

`Емкость обратно пропорциональна расстоянию между пластинами.Разделение пластин обозначено d, как показано на рис. (А). Большее разделение пластин приводит к меньшей емкости, как показано на рис. (Б). Как обсуждалось ранее, напряжение пробоя прямо пропорционально разделению пластины. Чем дальше пластины разделены, тем больше напряжение пробоя .

Диэлектрическая постоянная материала

Как известно, изоляционный материал между пластинами конденсатора называется диэлектриком. Диэлектрические материалы имеют тенденцию уменьшать напряжение между пластинами для данного заряда и, таким образом, увеличивать емкость. Если напряжение фиксировано, из-за наличия диэлектрика может накапливаться больше заряда, чем может храниться без диэлектрика. Мера способности материала устанавливать электрическое поле называется диэлектрической проницаемостью или относительной диэлектрической проницаемостью, обозначаемой как 900 ₉₀₀ .

Емкость прямо пропорциональна диэлектрической проницаемости. Диэлектрическая проницаемость вакуума определяется как 1, а диэлектрическая проницаемость воздуха очень близка к 1. Эти значения используются в качестве эталона, и все другие материалы имеют значения ∈ r, указанные относительно значения вакуума или воздуха.Например, материал с ∈r = 8 может привести к емкости, в восемь раз большей, чем у воздуха, при прочих равных условиях.

Диэлектрическая проницаемость ∈r безразмерна, поскольку является относительной мерой. Это отношение абсолютной диэлектрической проницаемости материала, ∈r, к абсолютной диэлектрической проницаемости вакуума, ∈ ₀ , выраженное следующей формулой:

∈ _r = ∈ / ∈ ₀

Ниже приведены некоторые общие диэлектрические материалы и типичные диэлектрические постоянные для каждого. Значения могут варьироваться, поскольку они зависят от конкретного состава материала.

Материал Типичные значения εr

• Воздух 1.0
• Тефлон 2.0
• Бумага 2.5
• Масло 4.0
• Слюда 5,0
• Стекло 7,5
• Керамика 1200

Диэлектрическая проницаемость εr безразмерна, поскольку она относительная мера.Это отношение абсолютной диэлектрической проницаемости материала, ∈r, к абсолютной диэлектрической проницаемости вакуума, ∈ 0, выраженное следующей формулой:

∈r = ∈ / ∈0

Значение ∈ 0 равно 8,85 × 10-12 ф / м.

Формула емкости в терминах физических параметров

Вы видели, как емкость напрямую связана с площадью пластины, A и диэлектрической проницаемостью, r, и обратно связана с разделением пластины, d. Точная формула для расчета емкости в терминах этих трех величин:

C = A ∈ _r ∈ / d

где ∈ = ∈ _r ∈ ₀ = ∈r (8.85 × 10-12F / м)

Емкость конденсатора с параллельными пластинами

Рассмотрим конденсатор с параллельными пластинами. Размер пластины велик, а расстояние между пластинами очень мало, поэтому электрическое поле между пластинами однородно.

Электрическое поле ‘E’ между конденсаторами с параллельными пластинами:

Емкость цилиндрических конденсаторов физика

Рассмотрим цилиндрический конденсатор длины L, образованный двумя коаксиальными цилиндрами радиусов ‘a’ и ‘b’ ,Предположим, что L >> b такое, что на концах цилиндров нет краевого поля.

Пусть «q» – заряд в конденсаторе, а «V» – разность потенциалов между пластинами. Внутренний цилиндр заряжен положительно, а внешний цилиндр заряжен отрицательно. Мы хотим выяснить выражение емкости для цилиндрического конденсатора. Для этого рассмотрим цилиндрическую гауссову поверхность радиуса ‘r’, такую ​​что a

Если «E» – напряженность электрического поля в любой точке цилиндрической гауссовой поверхности, то по закону Гаусса:

Если «V» – разность потенциалов между пластинами, то

Это отношение для емкости цилиндрического конденсатора.

Емкость сферического конденсатора

Емкость изолированного сферического конденсатора

Внешний источник
