Содержание

Круговой шаг шестерни с учетом диаметра и количества зубьев Калькулятор

✖Диаметр делительной окружности цилиндрического зубчатого колеса – это диаметр делительной окружности шестерни, которая касается делительной окружности зацепляющей шестерни.ⓘ Диаметр делительной окружности цилиндрического зубчатого колеса [d]

створаАнгстремарпанастрономическая единицаАттометрAU длиныЯчменное зерноМиллиардный светБор РадиусКабель (международный)Кабель (UK)Кабель (США)калибрсантиметрцепьCubit (греческий)Кубит (Длинный)Cubit (Великобритания)ДекаметрДециметрЗемля Расстояние от ЛуныЗемля Расстояние от СолнцаЭкваториальный радиус ЗемлиПолярный радиус ЗемлиРадиус электрона (классическая)флигельЭкзаметрFamnВникатьFemtometerФермиПалец (ткань)ширина пальцаФутFoot (служба США)ФарлонгГигаметрРукаЛадоньгектометрдюймкругозоркилометркилопарсеккилоярдлигаЛига (Статут)Световой годСсылкаМегаметрМегапарсекметрмикродюйммикрометрмикронмилмилиМиля (Роман)Миля (служба США)МиллиметрМиллион светлого годаNail (ткань)нанометрМорская лига (международная)Морская лига ВеликобританииМорская миля (Международный)Морская миля (Великобритания)парсекОкуньпетаметрцицеропикометраПланка ДлинаТочкаполюскварталРидРид (длинный)прутРоман Actusканатныйрусский АрчинSpan (ткань)Солнечный радиусТераметрТвипVara КастелланаVara ConuqueraVara De ФаареяДворЙоктометрЙоттаметрЗептометрЗеттаметр

+10%

-10%

✖Количество зубьев на прямозубой шестерне определяется как количество зубьев (которые входят в зацепление с другой совместимой зубчатой частью для передачи или преобразования крутящего момента и скорости) на рассматриваемом образце или детали. ⓘ Количество зубьев на цилиндрической шестерне [z]

+10%

-10%

✖Круговой шаг цилиндрического зубчатого колеса — это расстояние по делительной окружности или делительной линии между соответствующими профилями соседних зубьев шестерни.ⓘ Круговой шаг шестерни с учетом диаметра и количества зубьев [P

⎘ копия

👎

Формула

сбросить

👍

Круговой шаг шестерни с учетом диаметра и количества зубьев Решение

ШАГ 0: Сводка предварительного расчета

ШАГ 1.

Преобразование входов в базовый блок

Диаметр делительной окружности цилиндрического зубчатого колеса: 118 Миллиметр –> 0.118 метр (Проверьте преобразование здесь)
Количество зубьев на цилиндрической шестерне: 30 –> Конверсия не требуется

ШАГ 2: Оцените формулу

ШАГ 3: Преобразуйте результат в единицу вывода

0.0123569311041199 метр –>12.3569311041199 Миллиметр (Проверьте преобразование здесь)

< 9 Диаметр окружности поля Калькуляторы

Круговой шаг шестерни с учетом диаметра и количества зубьев

Идти Круговой шаг цилиндрического зубчатого колеса = pi*Диаметр делительной окружности цилиндрического зубчатого колеса/Количество зубьев на цилиндрической шестерне

Делительная окружность Диаметр отверстий шестерни среднего размера

Идти Диаметр делительной окружности отверстий в шестерне = (Внутренний диаметр обода цилиндрического зубчатого колеса+Внешний диаметр ступицы цилиндрического зубчатого колеса)/2

Диаметральный шаг зубчатого колеса с учетом количества зубьев и диаметра делительной окружности

Идти Диаметральный шаг цилиндрического зубчатого колеса = Количество зубьев на цилиндрической шестерне/Диаметр делительной окружности цилиндрического зубчатого колеса

Диаметр делительной окружности шестерни с учетом модуля и количества зубьев

Идти Диаметр делительной окружности цилиндрического зубчатого колеса = Модуль цилиндрического зубчатого колеса*Количество зубьев на цилиндрической шестерне

Диаметр делительной окружности зубчатого колеса большого размера

Диаметр делительной окружности зубчатого колеса малого размера

Диаметр делительной окружности шестерни среднего размера

Радиус делительной окружности шестерни

Идти Радиус делительной окружности шестерни = (Количество зубьев на цилиндрической шестерне*Модуль цилиндрического зубчатого колеса)/2

Диаметральный шаг зубчатого колеса с заданным круговым шагом

Идти Диаметральный шаг цилиндрического зубчатого колеса = pi/Круговой шаг цилиндрического зубчатого колеса

Круговой шаг шестерни с учетом диаметра и количества зубьев формула

Круговой шаг цилиндрического зубчатого колеса = pi*Диаметр делительной окружности цилиндрического зубчатого колеса/Количество зубьев на цилиндрической шестерне
P_c = pi*d/z

Что такое шестеренка?

Зубчатые колеса определяются как зубчатые колеса или многолопастные кулачки, которые передают мощность и движение от одного вала к другому посредством последовательного зацепления зубьев.

Copied!

Модуль зубчатого колеса с заданным диаметром делительной окружности Калькулятор

+10%

-10%

+10%

-10%

✖Модуль цилиндрического зубчатого колеса – это единица размера, которая указывает, насколько большим или маленьким является зубчатое колесо.ⓘ Модуль зубчатого колеса с заданным диаметром делительной окружности [m]

⎘ копия

👎

Формула

сбросить

👍

Модуль зубчатого колеса с заданным диаметром делительной окружности Решение

ШАГ 0: Сводка предварительного расчета

ШАГ 1. Преобразование входов в базовый блок

ШАГ 2: Оцените формулу

ШАГ 3: Преобразуйте результат в единицу вывода

0.00393333333333333 метр –>3.93333333333333 Миллиметр (Проверьте преобразование здесь)

< 4 Модуль передач Калькуляторы

Модуль зубчатого колеса с заданным диаметром делительной окружности формула

Модуль цилиндрического зубчатого колеса = Диаметр делительной окружности цилиндрического зубчатого колеса/Количество зубьев на цилиндрической шестерне
m = d/z

Что такое шестеренка?

Шестерни определяются как зубчатые колеса или многолепестковые кулачки, которые передают мощность и движение от одного вала к другому посредством последовательного зацепления зубьев.

Copied!

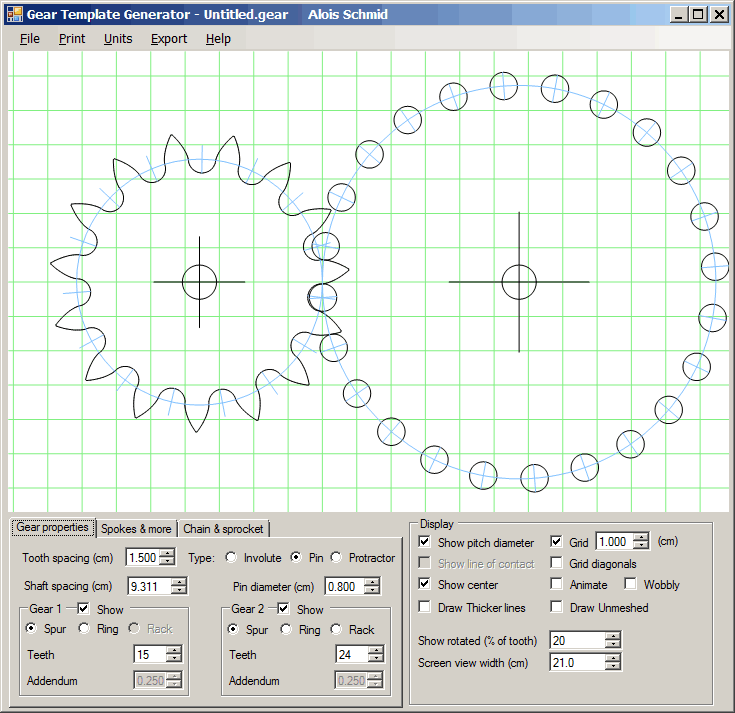

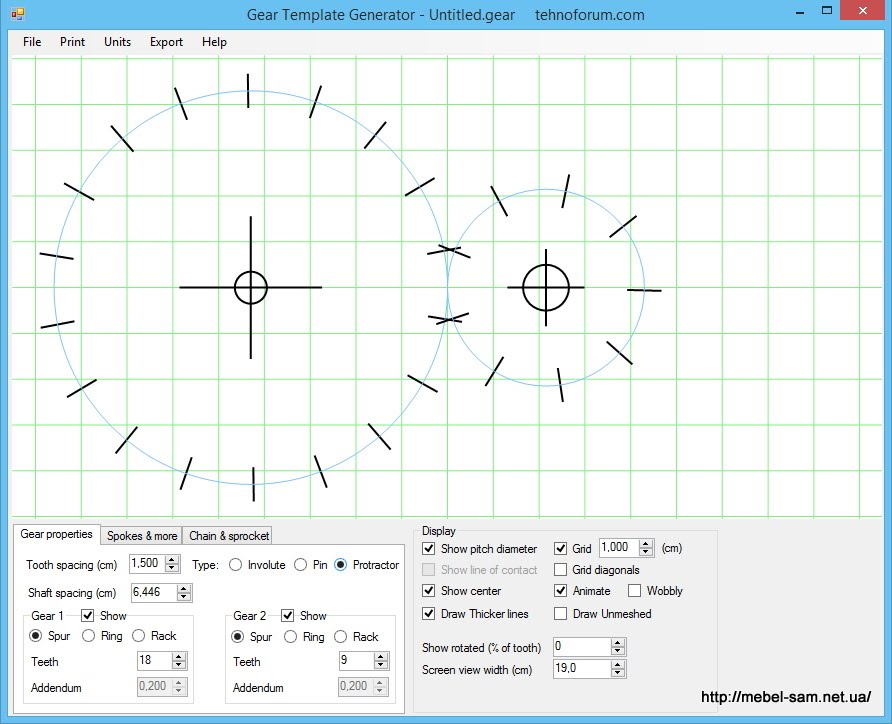

CGTK — Калькулятор редуктора/генератор

Я написал этот калькулятор после того, как разочаровался в большом количестве калькуляторов в Интернете, которые фокусируются на устаревших зубчатых колесах, основанных на диаметральном шаге, а не на современных модульных зубчатых колесах. Использовать калькулятор, введите модуль и количество зубов, и остальная часть таблицы должна автоматически обновиться. Изображение под таблицей дает представление о том, как может выглядеть механизм. Если вы поместите значения вне диапазона в любое из полей, это, вероятно, будет выглядеть неправильно!

Чтобы использовать шестерню в выбранной вами системе САПР, вы можете загрузить файл DXF (или SVG). Обратите внимание, что DXF аппроксимирует форму эвольвентного зубчатого колеса ломаной линией — если вы думаете, что можете помочь мне получить это чтобы использовать вместо этого сплайн, пожалуйста, свяжитесь с нами. Большинство параметров показаны на изображении слева; вы можете щелкнуть (или щелкнуть средней кнопкой мыши) изображение, чтобы увидеть более крупная (и более читаемая) версия.

Модуль \(м\):
Зубья \(z\):
Угол давления \(\альфа\) (°):
Коэффициент смещения профиля (от –0,9 до 0,9):
Включая центральное отверстие:
Диаметр отверстия:	мм
Включая шпоночный паз:
Размер паза:	мм
Глубина зуба \(h\):	мм
Приложение \(h_a\):	мм
Дедендум \(h_f\):	мм
Шаг зубьев \(p\):	мм
Толщина зуба \(s_0\):	мм
Диаметр делительной окружности \(d\):	мм
Круговой шаг \(CP\):	мм
Диаметр основания \(d_f\):	мм

Толщина зуба на вершине:	мм
Толщина зуба у основания :	мм
Внешний (наконечник) диаметр \(d_a\):	мм
Диаметр основания:	мм
Угловой шаг зуба:	°
Зазор между наконечником и корнем \(c\):	мм
Показать корневой круг(и):
Круг(и) поля шоу:
Показать внешний круг(и):
Показать базовые круги:
Первичная шестерня DXF:
Основная передача SVG:
Шоу Meshing Gear:
Зубья зубчатого зацепления \(z\):
Расстояние до центра:	мм
Соотношение:

Этот веб-сайт бесплатный, но его содержание стоит денег. Если вы хотите поддержать этот сайт, рассмотрите сделать небольшое пожертвование или отправить мне сообщение, чтобы сообщить мне, что вам понравилось или нашли полезным.

Онлайн калькуляторы | Детали Spicer

Все слышали рекомендацию «работать умнее, а не усерднее», и один из способов добиться этого — использовать доступные вам ресурсы. Вы поймали себя на мысли, что найти значения, такие как передаточное число или число оборотов двигателя, было бы проще с помощью простого цифрового инструмента? В Интернете вы можете найти бесплатные калькуляторы, которые помогут вам быстро определить важные значения, такие как число оборотов двигателя, передаточное число и количество топлива, которое вы можете сэкономить для парка коммерческих автомобилей в зависимости от выбора смазочного материала.

Использование таких ценных инструментов вместо самостоятельного вычисления чисел может способствовать более упорядоченному рабочему процессу и гарантировать, что вам никогда не придется гадать при важных вычислениях.

Определите число оборотов двигателя

Когда вы запускаете двигатель, поршни начинают вращать коленчатый вал, двигаясь вверх и вниз. Каждый раз, когда коленчатый вал завершает оборот на 360 градусов, это называется оборотом. Измерение оборотов в минуту или RPM показывает, насколько быстро вращается двигатель. Знание оборотов двигателя помогает вам определить, правильно ли работают ваш двигатель и трансмиссия, и может помочь вам увеличить пробег вашего автомобиля, среди прочего, переключая передачи на правильном уровне оборотов.

Вы можете измерить обороты двигателя с помощью этого онлайн-калькулятора оборотов двигателя на основе передаточного числа, скорости и высоты шин. Для этого калькулятора скорость может быть зарегистрирована как мили в час или километры в час, а высота шины в дюймах или миллиметрах. Если вы не уверены в передаточном числе, калькулятор передаточного числа может помочь определить это. Если вы не уверены в типе трансмиссии, этот калькулятор выдает результаты с точки зрения автоматической коробки передач на драйве и повышающей передаче, 3-ступенчатой механической трансмиссии на 3-й передаче и 5-ступенчатой (или выше) механической трансмиссии на последней передаче. Когда вы следите за числом оборотов в минуту и переключаете передачи в соответствии с рекомендуемыми методами, вы получите максимально возможную производительность автомобиля.

Расчет передаточного числа

Передаточное число вашего автомобиля является одним из факторов, определяющих его максимальную скорость, время, необходимое для достижения этой скорости, и то, насколько тяжело он будет работать, чтобы ее достичь. Если вы выполняете какие-либо модификации своего автомобиля, важно помнить о передаточном числе, чтобы помочь принять решение о производительности и экономии топлива.

Для лучшей экономии топлива «более низкое» передаточное число связано с меньшим числом оборотов двигателя при каждом обороте оси. Более низкое передаточное число означает, что автомобиль будет иметь более низкую скорость ускорения, поскольку передаточное число главной передачи оптимизировано для скоростей на шоссе. Однако, если вам нужна высокая производительность, например большее ускорение или повышенная тяговая мощность, вы можете рассмотреть более высокое передаточное число. Это дает механическое преимущество, передавая больший крутящий момент вашего двигателя на шины.

Передаточное отношение можно рассчитать, разделив количество зубьев зубчатого венца на число зубьев ведущей шестерни. Или вы можете определить передаточное отношение между зубчатым венцом и ведущей шестерней в задней оси вашего автомобиля с помощью этого бесплатного онлайн-калькулятора передаточного числа.

Узнайте, как правильный смазочный материал может повысить экономию топлива

Использование экономичного синтетического трансмиссионного масла для каждого транспортного средства в коммерческом парке может привести к экономии, как для вашей прибыли, так и для окружающей среды. С точки зрения финансовой экономии правильно подобранный смазочный материал может обеспечить экономию топлива до 1 % в год. Эта улучшенная экономия топлива может привести к снижению выбросов CO2 для более экологичного автопарка.

С помощью калькулятора экономии топлива, который можно найти на сайте SpicerParts.
