Калькулятор для расчета тороидальный трансформатор

Одним из часто применяемых устройств в областях энергетики, электроники и радиотехники является трансформатор. Часто от его параметров зависит надёжность работы приборы в целом. Случается так, что при выходе трансформатора из строя или при самостоятельном изготовлении радиоприборов не получается найти устройство с нужными параметрами серийного производства. Поэтому приходится выполнять расчёт трансформатора и его изготовление самостоятельно.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Расчёт тороидальных и других видов трансформаторов
  • Уважаемый Пользователь!
  • Расчет трансформатора, онлайн калькулятор
  • Быстрый расчет тороидального силового трансформатора
  • Как рассчитать тороидальный трансформатор в домашних условиях?
  • Как рассчитать тороидальный трансформатор в домашних условиях
  • Простой расчет тороидальных трансформаторов (по таблице)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Пример расчета трансформатора в ПО

Расчёт тороидальных и других видов трансформаторов


По сравнению с обычными конструкциями тороидальные трансформаторы имеют ряд существенных преимуществ. При незначительных размерах и массе, они обладают значительно большим коэффициентом полезного действия. Поэтому данные устройства нашли широкое применение в сварочных аппаратах и стабилизаторах напряжения.

Большое значение имеет правильный расчет тороидального трансформатора, применительно к конкретным условиям эксплуатации. Существуют различные способы расчетов, позволяющие получить результаты с разной степенью точности. Чаще всего для расчетов используются таблицы.

Перед началом расчетов необходимо определиться с основными параметрами трансформатора. В первую очередь это касается типа проводов и количества витков, от которых зависит общая длина проводника. Далее нужно сделать правильный выбор сечения, влияющего на показатели выходного тока и мощность устройства. Следует учитывать и тот фактор, что при небольшом количестве витков, первичная обмотка будет нагреваться. Точно такая же ситуация возникает, когда мощность потребителей, включаемых во вторичную обмотку, превышает мощность, отдаваемую трансформатором.

В результате перегрева снижается надежность устройства, иногда может произойти воспламенение трансформатора.

В качестве примера приводится таблица, с помощью которой можно рассчитать тороидальный трансформатор, работающий при частоте сети 50 Гц. Сердечники устройств могут быть изготовлены из холоднокатаной стали марок Э, толщиной от 0,35 до 0,5 мм.

Может применяться и обычная сталь, марок Э, где толщина ленты будет в пределах от 0,05 до 0,1 мм. При наматывании тороидальной катушки используется только наружная и межобмоточная изоляция.

Несмотря на ровную укладку обмоточных проводов, толщина намотки по внутреннему диаметру обязательно увеличивается вследствие разницы между наружным и внутренним диаметром сердечника. Для наружной и межобмоточной изоляции чаще всего применяется батистовая лента, лакоткань ЛШСС, толщиной 0,,12 мм, а также триацетатная или фторопластовая пленка, толщиной 0,,02 мм.

Основными параметрами для расчета тороидального трансформатора служат напряжение сети питания Uc , равное В, значение выходного напряжения Uн — 24 В, токовая нагрузка Iн — 1,8 А.

Величина коэффициента полезного действия и прочие данные, необходимые для расчетов, выбираются из таблицы, в соответствующей графе и ряде под конкретную габаритную мощность. Если в качестве примера взять сердечник, изготовленный из стали Э, то в этом случае количество витков на один вольт будет определяться по формуле:. Поскольку в любом тороиде рассеивание магнитного потока совсем незначительное, падение напряжения в обмотках возможно определить только по их активному сопротивлению.

В результате, значение относительной величины падения напряжения в обмотках тороидального трансформатора будет намного меньше, чем в обычных трансформаторах. Диаметр провода выбирается по ближайшему значению в сторону увеличения, что будет составлять 0,31 мм. Трансформаторы, изготовленные по расчетам с помощью таблицы, прошли успешные испытания при постоянной максимальной нагрузке, воздействующей на протяжении нескольких часов.

Таким образом, расчет тороидального трансформатора позволяет получить точные результаты, подтвержденные на практике.

С помощью этой методики можно определить необходимые параметры для любого устройства. Трансформатор является главным узлом сварочного аппарата независимо от его конструкции. Какой требуется намоточный провод?

И даже более того — можно учесть текущие реалии нашей действительности такие как, например пониженное напряжение в сети вашего дома. Используя формулы и методы, приведенные в нашей статье, вы получите практическое пособие по расчету сварочного трансформатора на тороидальном сердечнике.

Его мы произведем по формуле, которая уже включает в себя константы, для упрощения понимания его результатов. Дальше останется подставить в ниже приведенную формулу только переменные значения, а именно:. Если сделанный трансформатор будет иметь основное назначение — сварка, то размеры его сердечника должны быть адекватными, иначе полученной мощности устройства будет не достаточно для выполнения своих функций.

Для примера возьмем следующие значения и применив калькулятор вычислим. В первую очередь рассмотрим расчет с единой первичной обмоткой, без регулировки. Для этого сначала выясним, сколько витков обмотки должен иметь тороидальный трансформатор для получения 1 вольта напряжения. Применим следующую формулу.

С учетом того, что мы проводим вычисления для сварочного трансформатора, то примем за рабочее напряжение вторичной равное 35 вольт, тогда исходя из аналогичной формулы, получим. Это значение вполне укладывается в мощность, которой обладает тороидальный трансформатор, рассчитываемый нами, поэтому Ампер, считаем током вторичной обмотки. Проведя эти нехитрые вычисления, для которых даже не всегда нужен калькулятор, можно перейти к определению сечения проводов и их материала.

Исходя из этих данных, вычисляем сечение проводов в устройстве для меди:. Применяем условие продолжительности нагрузки 40 процентов, так как никто не работает все время под нагрузкой. В этом случае сечение можно уменьшить в два раза, тогда получаем:.

Зная как создать трансформатор во всех подробностях и всеми данными, остается перейти к практической работе, но намотка витков представляет собой достаточно трудоемкий процесс, требующий особой концентрации внимания. Правильность намотки также имеет значение и напрямую влияет на характеристики устройства, которое в итоге получится. Но для таких случаев в помощь людям существует специальное устройство, станок для намотки тороидальных трансформаторов, цена такого приспособления не высока, но купить его не просто, поэтому на рынке часто встречаются самодельные устройства, и если почитать соответствующую литературу, то можно попробовать сделать этот станок самому.

Сварочный трансформатор в быту — вещь распространенная, и не всегда он бывает заводского изготовления. Многие умельцы предпочитают собрать трансформатор самостоятельно — так и дешевле, и интересней. При таком подходе можно будет воспользоваться ст. Формулы, приведенные ниже, обеспечивают оптимальные характеристики и правильное подключение сварочного трансформатора, параметры обмоток, а также геометрические размеры аппарата.

Но нужно иметь в виду, что эффективно эти формулы будут работать только при соблюдении всех стандартных параметров, требуемых от сварочного трансформатора. Требования, которые предъявляются к электрическому аппарату, очень узкопрофильные и соблюсти их в реальном устройстве достаточно сложно. Да и не у всех радиолюбителей есть широкие возможности обеспечить хорошую материальную базу.

Поэтому приходится искать такую конструкцию магнитопровода, которая легко воплощалась бы в жизнь, и все необходимые материалы для нее можно было легко купить. Но все эти требования служат только одному — технические и эксплуатационные параметры собранного устройства должны удовлетворять требованиям конструктора. Правильный расчет потребует следующей исходной информации:.

Дальнейшие расчеты проводятся, отталкиваясь от справочного значения индукции магнитопровода. Если первичную I обмотку наматывать медным проводом, а вторичную II — алюминиевым, то площадь будет равна:. Самодельный бытовой сварочный трансформатор рассчитан на ток ампер.

Такие параметры выбираются, исходя из оптимальной массы аппарата для бытового пользования.

Для сварочного трансформатора при работе используют так называемые наплавляемые электроды разных диаметров. Для правильного выбора электрода необходимо знать напряжение сварочного тока конкретного трансформатора и толщину детали, на которой будут проводиться работы.

В таблице приведены значения диаметров электродов в зависимости от номинального тока и толщины детали. Для того чтобы была возможность проводить работы одним устройством на деталях разной толщины, аппарат необходимо дополнить механическим или электронным регулятором силы тока.

Бытовое назначение сварочного агрегата очевидно — работа с металлом разной толщины, при этом желательно, чтобы можно было использовать электроды разных диаметров. Но при слишком большой силе сварочного тока металл может прогореть, а при небольшом значении он просто не расплавится.

Встроенный регулятор, который понижает сварочный ток до требуемого значения, помогает решить эту проблему. На сегодняшний день разработано много всевозможных электрических схем агрегатов, которые работают и по классическим схемам, и с использованием выпрямителей или инверторов.

Но, чтобы сделать сварочный трансформатор своими силами, специалисты рекомендуют выбрать простую и проверенную схему, которая будет работать надежнее. К тому же в ней не будет использоваться электроника, что также повышает степень надежности аппарата. Это может быть тороидальный сварочный трансформатор или дроссельный сварочный трансформатор с мощным диодным мостом.

Но для создания надежного устройства необходимы предварительные расчеты, подтверждающие заявленные рабочие характеристики аппарата. Зачастую трансформатор сварочный изготавливается по расчетам, произведенным для магнитопровода, который имеется в наличии.

При таких расчетах может меняться последовательность вычислений, но сами формулы и значения характеристик меняться не могут. Как бы ни развивалась электроника, но всё же отказаться от такого устройства, как трансформатор пока не удаётся. Каждый надёжный блок питания и преобразователь напряжения содержит этот электромагнитный аппарат с гальванической развязкой обмоток. Они применяются широко и на производстве, и в быту, и представляют собой статическое электромагнитное устройство, работающее по принципу взаимоиндукции.

Состоят такие устройства из двух основных элементов:. Обмотки трансформаторов не имеют между собой никакой связи, кроме индуктивной. Предназначен он для преобразования только переменного напряжения, частота которого, после передачи по магнитопроводу, будет неизменна.

Расчет параметров трансформатора необходим для того, чтобы на вход этого устройства было подано одно напряжение, а на выходе генерировалось пониженное или повышенное напряжение другой заданной величины.

При этом нужно учесть токи, протекающие во всех обмотках, а также мощность устройства, которая зависит от подключаемой нагрузки и от назначения. Любой даже простейший расчет трансформатора состоит из электрической и конструктивной составляющей. Электрическая часть включает в себя:. Через один квадратный сантиметр сечения магнитопровода протекает магнитная индукция, единица измерения её — Тесла.

Тесла, в свою очередь, выдающийся физик, в честь которого и она и названа. Это значение напрямую зависит от частоты тока. И так при частоте 50 Гц и, допустим, Гц величины индукция тесла будет разной, а значит и габариты устройства с увеличением частоты снижаются. После этого определяют падение напряжения и потери в магнитопроводе, на этапе электрического расчёта все эти величины определяются лишь примерно. Расчет нагрузки в трансформаторе является ключевым в его исполнении.

Большое значение тока короткого замыкания, связано с малым значением сопротивления трансформатора в данных условиях работы. Важнейшим элементом всех формул данного расчёта является коэффициент трансформации, который определяется как соотношение числа намотанных витков в первичной обмотке, к количеству витков во вторичной обмотке.

Если обмоток не две, а больше, значит и соответственно таких коэффициентов тоже будет несколько. Если известны напряжения обмоток, то можно его рассчитать как отношение напряжений первичной обмотки, ко вторичной. Расчет силового трансформатора напрямую зависит от количества фаз в питающей сети, то есть однофазной или же трехфазной.

Прежде всего в силовом трансформаторе основную роль играет его мощность. Упрощенный расчет трансформаторов малой мощности и большой можно выполнить и в домашних условиях. Расчёт потерь неизбежен, как и для любых электромагнитных устройств, здесь же он состоит из двух основных магнитных составляющих:.


Уважаемый Пользователь!

Трансформаторы постоянно используются в различных схемах, при устройстве освещения, питании цепей управления и прочем электронном оборудовании. Поэтому довольно часто требуется вычислить параметры прибора, в соответствии с конкретными условиями эксплуатации. Для этих целей вы можете воспользоваться специально разработанным онлайн калькулятором расчета трансформатора. Простая таблица требует заполнения исходными данными в виде значения входного напряжения, габаритных размеров , а также выходного напряжения. В результате расчета трансформатора онлайн, на выходе получаются параметры в виде мощности, силы тока в амперах, количества витков и диаметра провода в первичной и вторичной обмотке.

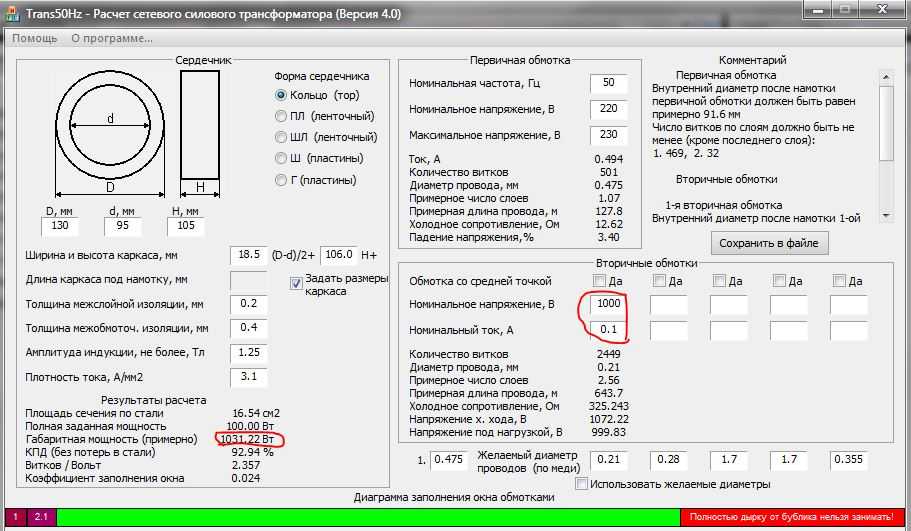

Программный (он-лайн) расчет трансформатора, позволит налету экспериментировать с параметрами и сократить время на разработку. Также можно.

Расчет трансформатора, онлайн калькулятор

Если у вас есть трасформаторное железо и вам нужно рассчитать количество витков и диаметр провода, то эта программа справится лучше всяких онлайн сервисов. Просто введите необходимые данные, все расчёты программа произведёт самостоятельно. Вам не нужно брать в руки калькулятор и рассчитывать число витков трансформатора по сложным формулам, за вас всё сделает программа в один клик! Скачать программу OER для расчёта обмоток трансформатора. Когда будете наматывать витки на каркас, вставьте внутрь деревянный брусок, это предотвратит его смятие. Самодельный станок для намотки трансформаторных катушек, с укладчиком и счетчиком витков. Сделай трансформатор сам. Максим, на кольцевой сердечник достаточно просто можно мотать с помощью челнока — длинной узкой катушки с проволокой.

Быстрый расчет тороидального силового трансформатора

Трансформатор — это такое электромагнитное устройство с двумя или более индуктивно-связанных обмоток, которое служит для смены величины переменного тока. Многие любители используют трансформаторы на основе отработавших приборов. Они нужны с целью питания цепей управления, а также для освещения во всевозможных электроприборах. С трансформаторами тока приходится сталкиваться многим, поэтому очень часто нужно провести расчёт параметров трансформатора.

Войти на сайт Логин:. Сделать стартовой Добавить в закладки.

Как рассчитать тороидальный трансформатор в домашних условиях?

В настоящее время наиболее распространены магнитопроводы следующих типов: Кое-где еще можно встретить Ш-образные плаcтинчатые сердечники, расчет таких трансформаторов аналогичен расчету Ш-образного ленточного. Тороидальный трансформатор может использоваться при мощностях от 30 до Вт, когда требуется минимальное рассеяние магнитного потока или когда требование минимального объема является первостепенным. Имея некоторые преимущества в объеме и массе перед другими типами конструкций трансформаторов, тороидальные являются вместе с тем и наименее технологичными удобными в изготовлении. Исходными начальными данными для упрощенного расчета являются: напряжение первичной обмотки U1; напряжение вторичной обмотки U2; ток вторичной обмотки I2; 1. Расчет трансформатора Расчет габаритной мощности трансформатора При выборе железа для трансформатора надо учитываять, чтобы габаритная мощность трансформатора была строго больше расчетной электрической мощности вторичных обмоток.

Как рассчитать тороидальный трансформатор в домашних условиях

Расчет тороидального трансформатора. Программный он-лайн расчет трансформатора, позволит налету экспериментировать с параметрами и сократить время на разработку. Также можно рассчитать и по формулам, они приведены ниже. Описание вводимых и расчётных полей программы. Габариты Тема: Расчет силового тороидального трансформатора. Поделиться Лучше цифры чем после испытания самого железа Вы не сможете получить ни от одной программы.

Для тороидального трансформатора: Sc = H * (D. Радиотехнические калькуляторы» РАСЧЕТ СЕТЕВОГО ТРАНСФОРМАТОРА.

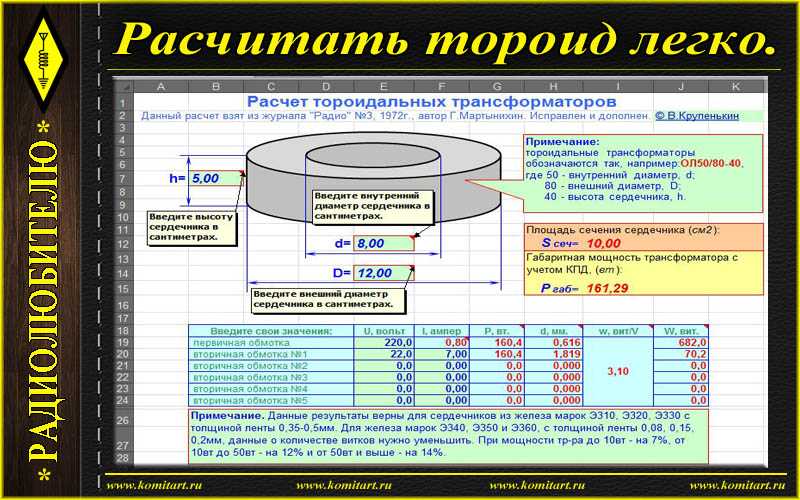

Простой расчет тороидальных трансформаторов (по таблице)

Трансформатор является главным узлом сварочного аппарата независимо от его конструкции. При самостоятельном изготовлении этого элемента возникает много вопросов: Как выбрать форму магнитопровода? Какой требуется намоточный провод? Как сделать расчет необходимого количества витков?

Перед конструкторами радиоэлектронной аппаратуры често ставится задача создания таких устройств, которые отличались бы небольшими размерами и минимальным весом. Практика показала, что лучше всего применить трансформаторы с тороидальным магнитопроводом. В сравнении с броневыми сердечниками из Ш-образных пластин они имеют меньший вес и габариты, а также отличаются лучшими условиями охлаждения обмотки и повышенным к. В связи с тем, что полный расчет силовых трансформаторов на тороидальных сердечниках слишком громоздок и сложен, приводам таблицу, с помощью которой радиолюбителю будет легче произвести расчет тороидального трансформатора мощностью до ВА.

Код для вставки без рекламы с прямой ссылкой на сайт. Код для вставки с рекламой без прямой ссылки на сайт.

Высококачественные трансформаторы широко используются в различных отраслях. Многие мастера ценят такие агрегаты за то, что они достаточно компактны и легки, а вот коэффициент полезного действия находится на высоком уровне. Такие характеристики особенно важны в сварочных аппаратах и стабилизаторах напряжения. Но чтобы такой агрегат исправно работал, нужно правильно рассчитать тороидальный трансформатор. Современные производители занимаются промышленным изготовлением нескольких разновидностей магнитопроводов для трансформаторов — броневого, стержневого, тороидального. Если сравнивать их эксплуатационные характеристики и сферы использования, то более эффективным можно считать последний вариант.

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать?


основные формулы и использование онлайн-калькулятора


Одним из часто применяемых устройств в областях энергетики, электроники и радиотехники является трансформатор. Часто от его параметров зависит надёжность работы приборы в целом. Случается так, что при выходе трансформатора из строя или при самостоятельном изготовлении радиоприборов не получается найти устройство с нужными параметрами серийного производства. Поэтому приходится выполнять расчёт трансформатора и его изготовление самостоятельно.

Принцип работы устройства

Трансформатор — это электротехническое устройство, предназначенное для передачи энергии без изменения её формы и частоты. Используя в своей работе явление электромагнитной индукции, устройство применяется для преобразования переменного сигнала или создания гальванической развязки. Каждый трансформатор собирается из следующих конструктивных элементов:

  • сердечника;
  • обмотки;
  • каркаса для расположения обмоток;
  • изолятора;
  • дополнительных элементов, обеспечивающих жёсткость устройства.

В основе принципа действия любого трансформаторного устройства лежит эффект возникновения магнитного поля вокруг проводника с текущим по нему электрическим током. Такое поле также возникает вокруг магнитов. Током называется направленный поток электронов или ионов (зарядов). Взяв проволочный проводник и намотав его на катушку и подключив к его концам прибор для измерения потенциала можно наблюдать всплеск амплитуды напряжения при помещении катушки в магнитное поле. Это говорит о том, что при воздействии магнитного поля на катушку с намотанным проводником получается источник энергии или её преобразователь.

В устройстве трансформатора такая катушка называется первичной или сетевой. Она предназначена для создания магнитного поля. Стоит отметить, что такое поле обязательно должно всё время изменяться по направлению и величине, то есть быть переменным.

Классический трансформатор состоит из двух катушек и магнитопровода, соединяющего их. При подаче переменного сигнала на контакты первичной катушки возникающий магнитный поток через магнитопровод (сердечник) передаётся на вторую катушку. Таким образом, катушки связаны силовыми магнитными линиями. Согласно правилу электромагнитной индукции при изменении магнитного поля в катушке индуктируется переменная электродвижущая сила (ЭДС). Поэтому в первичной катушки возникает ЭДС самоиндукции, а во вторичной ЭДС взаимоиндукции.

Количество витков на обмотках определяет амплитуду сигнала, а диаметр провода наибольшую силу тока. При равенстве витков на катушках уровень входного сигнала будет равен выходному. В случае когда вторичная катушка имеет в три раза больше витков, амплитуда выходного сигнала будет в три раза больше, чем входного — и наоборот.

От сечения провода, используемого в трансформаторе, зависит нагрев всего устройства. Правильно подобрать сечение возможно, воспользовавшись специальными таблицами из справочников, но проще использовать трансформаторный онлайн-калькулятор.

Отношение общего магнитного потока к потоку одной катушки устанавливает силу магнитной связи. Для её увеличения обмотки катушек размещаются на замкнутом магнитопроводе. Изготавливается он из материалов имеющих хорошую электромагнитную проводимость, например, феррит, альсифер, карбонильное железо. Таким образом, в трансформаторе возникают три цепи: электрическая — образуемая протеканием тока в первичной катушке, электромагнитная — образующая магнитный поток, и вторая электрическая — связанная с появлением тока во вторичной катушке при подключении к ней нагрузки.

Правильная работа трансформатора зависит и от частоты сигнала. Чем она больше, тем меньше возникает потерь во время передачи энергии. А это означает, что от её значения зависят размеры магнитопровода: чем частота больше, тем размеры устройства меньше. На этом принципе и построены импульсные преобразователи, изготовление которых связано с трудностями разработки, поэтому часто используется калькулятор для расчёта трансформатора по сечению сердечника, помогающий избавиться от ошибок ручного расчёта.

Порядок расчета трансформаторов

Все программы расчета трансформаторов производят обработку данных по известным нам формулам из научных изданий, поэтому правильность ее программы всегда можно проверить. Но необходимость знания табличных величин может завести вас в заблуждение. Поэтому сейчас разберем некоторые подробности расчета трансформаторов с тороидальным сердечником на трансформаторном железе или на феррите.

Тороид обладает наилучшими качествами по сравнению со всеми другими типами сердечников, так как в нем отсутствуют зазоры, и как результат, минимизированы потери на вихревые токи. Поэтому КПД у таких трансформаторов существенно выше, поэтому если хотите сделать качественное устройство, то используйте именно такой тип сердечника, правда, на него сложнее мотать обмотку, но дело того стоит.

Виды сердечников

Трансформаторы отличаются между собой не только сферой применения, техническими характеристиками и размерам, но и типом магнитопровода. Очень важным параметром, влияющим на величину магнитного поля, кроме отношения витков, является размер сердечника. От его значения зависит способность насыщения. Эффект насыщения наступает тогда, когда при увеличении тока в катушке величина магнитного потока остаётся неизменной, т. е. мощность не изменяется.
Для предотвращения возникновения эффекта насыщения понадобится правильно рассчитать объём и сечение сердечника, от размеров которого зависит мощность трансформатора. Следовательно, чем больше мощность трансформатора, тем большим должен быть его сердечник.

По конструкции сердечник разделяют на три основных вида:

  • стержневой;
  • броневой;
  • тороидальный.

Стержневой магнитопровод представляет собой П-образный или Ш-образный вид конструкции. Собирается из стержней, стягивающихся ярмом. Для защиты катушек от влияния внешних электромагнитных сил используются броневые магнитопроводы. Их ярмо располагается на внешней стороне и закрывает стержень с катушкой. Тороидальный вид изготавливается из металлических лент. Такие сердечники из-за своей кольцевой конструкции экономически наиболее выгодны.

Зная форму сердечника, несложно рассчитать мощность трансформатора. Находится она по несложной формуле: P=(S/K)*(S/K), где:

  • S — площадь сечения сердечника.
  • K — постоянный коэффициент равный 1,33.

Площадь сердечника находится в зависимости от его вида, её единица измерения — сантиметр в квадрате. Полученный результат измеряется в ваттах. Но на практике часто приходится выполнять расчёт сечения сердечника по необходимой мощности трансформатора: Sс = 1.2√P, см2. Исходя из формул можно подтвердить вывод: что чем больше мощность изделия, тем габаритней используется сердечник.

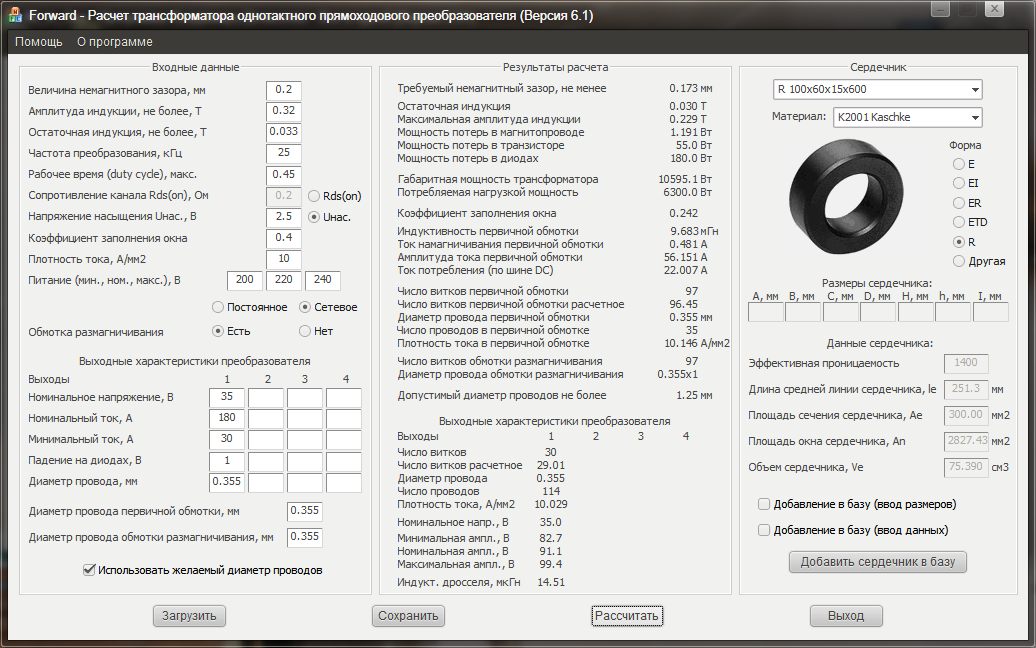

Расчет импульсного трансформатора

Как и в случае с обычным силовым трансформатором, импульсные также могут быть рассчитаны с помощью онлайн-калькуляторов и различных программ. Формулы будут похожи, но необходимо будет учесть магнитную проницаемость и прочие параметры ферритового сердечника. Потому, что от его свойств напрямую зависит качество и корректность работы готового устройства.

При выполнении расчетов сварочных импульсных трансформаторов при помощи программ, многие из них дают подсказки, представляя мостовые схемы выпрямителей и прочее. Все это намного облегчает процесс, так как традиционными методами он сложен. Но, в общем, принцип остается таким же. А что насчет программ калькуляторов, то их в интернете можно найти большое количество для выполнения расчета любых импульсных или обычных сетевых устройств различной мощности и электрических параметров.

Рекомендации по сборке и намотке

При сборке трансформатора своими руками пластины сердечника собираются «вперекрышку». Магнитопровод стягивается обоймой или шпилечными гайками. Для того чтобы не нарушить изоляцию, шпильки закрываются диэлектриком. Стягивать «железо» нужно с усилием: если его окажется недостаточно при работе устройства возникнет гул.

Проводники наматываются на катушку плотно и равномерно, каждый последующий ряд изолируется от предыдущего тонкой бумагой или лавсановой плёнкой. Последний ряд обматывается киперной лентой или лакотканью. Если в процессе намотки выполняется отвод, то провод разрывается, а на место разрыва впаивается отвод. Это место тщательно изолируется. Закрепляются концы обмоток с помощью ниток, которыми привязываются провода к поверхности сердечника.

При этом существует хитрость: после первичной обмотки не следует наматывать всю вторичную обмотку сразу. Намотав 10—20 витков, нужно измерить величину напряжения на её концах.

По полученному значению можно представить, сколько витков потребуется для получения нужной амплитуды выходного напряжения, тем самым контролируя полученный расчёт при сборке трансформатора.

Типовой расчёт параметров

Довольно часто радиолюбители используют при расчёте трансформатора упрощённую методику. Она позволяет выполнить расчёт в домашних условиях без использования величин, которые трудно узнать. Но проще использовать готовый для расчёта трансформатора онлайн-калькулятор. Для того чтобы воспользоваться таким калькулятором, понадобится знать некоторые данные, а именно:

  • напряжение первичной и вторичной обмотки;
  • габаритны сердечника;
  • толщину пластины.

После их ввода понадобится нажать кнопку «Рассчитать» или похожую по названию и дождаться результата.

Стержневой тип магнитопровода

В случае отсутствия возможности расчёта на калькуляторе выполнить такую операцию самостоятельно несложно и вручную. Для этого потребуется определиться с напряжением на выходе вторичной обмотки U2 и требуемой мощностью Po. Расчёт происходит следующим образом:

После того как первый этап выполнен, приступают к следующей стадии расчёта. Число витков в первичной обмотке находится по формуле: K1 = 50*U1/S. А число витков вторичной обмотке определяется выражением K2= 55* U2/S, где:

  • U1 — напряжение первичной обмотке, В.
  • S — площадь сердечника, см².
  • K1, K2 — число витков в обмотках, шт.

Остаётся вычислить диаметр наматываемой проволоки. Он равен D = 0,632*√ I, где:

  • d — диаметр провода, мм.
  • I — обмоточный ток рассчитываемой катушки, А.

При подборе магнитопровода следует соблюдать соотношение 1 к 2 ширины сердечника к его толщине. По окончании расчёта выполняется проверка заполняемости, т. е. поместится ли обмотка на каркас. Для этого площадь окна вычисляется по формуле: Sо = 50*Pт, мм2.

Особенности автотрансформатора

Автотрансформаторы рассчитываются аналогично простым трансформаторам, только сердечник определяется не на всю мощность, а на мощность разницы напряжений.

Например, мощность магнитопровода 250 Вт, на входе 220 вольт, на выходе требуется получить 240 вольт. Разница напряжений составляет 20 В, при мощности 250 Вт ток будет равен 12,5 А. Такое значение тока соответствует мощности 12,5*240=3000 Вт. Потребление сетевого тока составляет 12,5+250/220=13,64А, что как раз и соответствует 3000Вт=220В*13,64А. Трансформатор имеет одну обмотку на 240 В с отводом на 220 В, который подключён к сети. Участок между отводом и выходом мотается проводом, рассчитанным на 12,5А.

Таким образом, автотрансформатор позволяет получить на выходе мощность значительно больше, чем трансформатор на таком же сердечнике при небольшом коэффициенте передачи.

Трансформатор тороидального типа

Тороидальные трансформаторы имеют ряд преимуществ по сравнению с другими типами: меньший размер, меньший вес и при этом большее КПД. При этом они легко наматываются и перематываются. Использование онлайн-калькулятора для расчёта тороидального трансформатора позволяет не только сократить время изготовления изделия, но и «на лету» поэкспериментировать с разными вводными данными. В качестве таких данных используются:

  • напряжение входной обмотки, В;
  • напряжение выходной обмотки, В;
  • ток выходной обмотки, А;
  • наружный диаметр тора, мм;
  • внутренний диаметр тора, мм;
  • высота тора, мм.

Необходимо отметить, что почти все онлайн-программы не демонстрируют особой точности в случае расчёта импульсных трансформаторов. Для получения высокой точности можно воспользоваться специально разработанными программами, например, Lite-CalcIT, или рассчитать вручную. Для самостоятельного расчёта используются следующие формулы:

  1. Мощность выходной обмотки: P2=I2*U2, Вт.
  2. Габаритная мощность: Pg=P2/Q, Вт. Где Q — коэффициент, берущийся из справочника (0,76−0,96).
  3. Фактическое сечение «железа» в месте размещения катушки: Sch= ((D-d)*h)/2, мм2.
  4. Расчётное сечение «железа» в месте расположения катушки: Sw =√Pq/1.2, мм2
  5. Площадь окна тора: Sfh=d*s* π/4, мм2.
  6. Значение рабочего тока входной обмотки: I1=P2/(U1*Q*cosφ), А, где cosφ справочная величина (от 0,85 до 0,94).
  7. Сечение провода находится отдельно для каждой обмотки из выражения: Sp = I/J, мм2., где J- плотность тока, берущаяся из справочника (от 3 до 5).
  8. Число витков в обмотках рассчитывается отдельно для каждой катушки: Wn=45*Un*(1-Y/100)/Bm* Sch шт. , где Y — табличное значение, которое зависит от суммарной мощности выходных обмоток.
  9. Остается найти выходную мощность и расчёт тороидального силового трансформатора считается выполненным. Pout = Bm*J*Kok*Kct* Sch* Sfh /0,901, где: Bm — магнитная индукция, Kok — коэффициент заполнения проводом, Kct —коэффициент заполнения железом.

Читать также: Самодельный отвал для мотоблока нева

Все значения коэффициентов берутся из справочника радиоаппаратуры (РЭА). Таким образом, проводить вычисления в ручном режиме несложно, но потребуется аккуратность и доступ к справочным данным, поэтому гораздо проще использовать онлайн-сервисы.

Калькулятор расчета высокочастотного трансформатора

“Контролируйте качество деталями, покажите силу качеством”. Наше предприятие стремилось создать удивительно эффективную и стабильную команду и исследовало эффективную превосходную систему управления для калькулятора конструкции высокочастотного трансформатора, 7uh индуктора smd, сердечника трансформатора, smd индуктора 1812, фиксированного назначения индуктора. Только для обеспечения качественного продукта или услуги, чтобы удовлетворить спрос клиентов, все наши продукты были строго проверены перед отправкой. Продукт будет поставляться по всему миру, например, в Европу, Америку, Австралию, Бельгию, Македонию, Аделаиду, Сальвадор. Сегодня мы с большой страстью и искренностью стремимся к дальнейшему удовлетворению потребностей наших глобальных клиентов с хорошим качеством и инновациями в дизайне. . Мы полностью приветствуем клиентов со всего мира для установления стабильных и взаимовыгодных деловых отношений, чтобы вместе иметь светлое будущее.

Сопутствующие товары

Самые продаваемые товары

  • Связанный блог
  • Похожие видео
  • Отзывы

T50-2

T50-2Specs for T50-2 RF Toroids
9669666696666666666666666666666669666966966666666666666666666666666666666669а96669666966966666669966996666666666
FB-43-101 BLN1728-8 FT23-43 FT114-43 T25-2 T80-2
FB-43-2401 BN-43-2402 FT37-43 FT114-61 T25-6 T80-6
FB-73-2401 БН-61-2402 FT37-61 FT140-43 T30-2 T80-10
FB-43-4852 BN-43-1502 FT37-67 FT140-61 T30-6 T80-17
FB-43-7351 BN-61-1502 FT50-43 FT140-77 T30-10 T94-2
FB-31-1020 BN-43-302 FT50-61 FT240 -31 Т37-0 Т94-6
БН-61-302 FT50-75 FT240-43 T37-1 T94-10
BN-43-202 FT50-J FT240-52 T37-2 T106-0
BN-61-202 FT82-43 FT240-K T37-6 T106-2
BN-73-202 FT82-61 FT240 -61 Т37-7 Т106-6
BN-43-3312 FT290-43 T37-10 T130-0
BN-43-7051 XXX-XX T37-17 T130- 1
BN-61-002 T44-2 T130-2
T44-6 T130-6
T50-1 T130-17
T50-2 T157-2
T50-3 T157 -17
T50-6 T184-17
T50-7 T200-2
T50-10 T200-2B
T50-17 T200-6
T68-1 T225-2B
T68-2
9005 ч. 0056
T68-7
T68-10
3
Физические размеры

Наружный диаметр = 0,500 дюйма / 12,7 мм +/- 0,02 дюйма
Внутренний диаметр = 0,303 дюйма / 7,70 мм +/- 0,02 дюйма
Высота = 0,190 дюйма / 4,83 мм +/- 0,02 дюйма

A L = 4,9 +/- 5 % UH = (A L *Внешние 2 )/1000
Стабильность температуры (PPM/° C) = 95
.
