Расчет трансформатора на ферритовом кольце онлайн. Расчет трансформаторов импульсных источников питания

Импульсные источники питания, все чаще встречающиеся в радиолюбительской практике благодаря высокому коэффициенту полезного действия, малым габаритам и весу, обычно требуют расчета одного или нескольких (по числу каскадов) трансформаторов. Это продиктовано тем, что приводимые в литературе значения числа витков, их диаметра, зачастую не совпадают с желаемыми выходными данными собираемого или проектируемого источника питания, либо имеющиеся в наличии у радиолюбителя ферритовые кольца или транзисторы не соответствуют приводимым в схеме.
В литературе приводилась упрощенная методика расчета трансформаторов импульсных источников питания. Общий порядок расчета трансформатора импульсного источника питания следующий:
1. Рассчитать (в Вт) используемую мощность трансформатора
Рисп.=1,ЗРн, где Рн — мощность, потребляемая нагрузкой.
2. Выбрать тороидальный ферритовый магнитопровод, удовлетворяющий условию Ргаб>Рисп. , где Ргаб. — габаритная мощность трансформатора, Вт, вычисляемая как:

Где D — наружный диаметр ферритового кольца, см; d— внутренний диаметр; h — высота кольца; f — частота работы преобразователя, Гц; Вmах — максимальное значение индукции (в Тесла), которое зависит от марки феррита и определяется по справочнику.
3. Задавшись напряжением на первичной обмотке трансформатора
U1 определяют с округлением в большую сторону
число ее витков:

Для полумостового преобразователя U1=Uпит/2-UКЭнас, где Uпит — напряжение питания преобразователя, UКЭнас — напряжение насыщения коллектор — эмиттер транзисторов VT1, VT2.
4. Определяют максимальный ток первичной обмотки (в А):

Где η — КПД трансформатора (обычно 0,8).
5. Определяют диаметр провода первичной обмотки (в мм):

6. Находят число витков и диаметр провода выходной (вторичной) обмотки:

М.А. Шустов; «Практическая схемотехника. Преобразователи напряжения»; «Альтекс-А», 2002г.

Сегодня я расскажу о процедуре расчета и намотки импульсного трансформатора, для блока питания на ir2153.

Моя задача стоит в следующем, нужен трансформатор c двумя вторичными обмотками, каждая из которых должна иметь отвод от середины. Значение напряжения на вторичных обмотках должно составить +-50В. Ток протекать будет 3А, что составит 300Вт.

Расчет импульсного трансформатора.

Для начала загружаем себе программу расчета импульсного трансформатора и запускаем её.

Выбираем схему преобразования – полумостовая. Зависит от вашей схемы импульсного источника питания. В статье схема преобразования –полумостовая.


Напряжение питания указываем постоянное. Минимальное = 266 Вольт, номинальное = 295 Вольт, максимальное = 325 Вольт.


Тип контроллера указываем ir2153, частоту генерации 50кГц.


Стабилизации выходов – нет. Принудительное охлаждение – нет.


Диаметр провода, указываем тот, который есть в наличии. У меня 0,85мм. Заметьте, указываем не сечение, а диаметр провода.

Указываем мощность каждой из вторичных обмоток, а также напряжение на них.Я указал 50В и мощность 150Вт в двух обмотках.


Схема выпрямления – двухполярная со средней точкой.


Указанные мною напряжения (50 Вольт) означают, что две вторичных обмотки, каждая из которых имеет отвод от середины, и после выпрямления, будет иметь +-50В относительно средней точки. Многие подумали бы, что указали 50В, значит, относительно ноля будет 25В в каждом плече, нет! Мы получим 50В вкаждом плече относительно среднего провода.



Намотка импульсного трансформатора.

Итак, вот мое колечко с размерами 40-24-20 мм.


Теперь его нужно изолировать каким-либо диэлектриком. Каждый выбирает свой диэлектрик, это может быть лакоткань, тряпочная изолента, стеклоткань и даже скотч, что лучше не использовать для намотки трансформаторов. Говорят скотч, разъедает эмаль провода, не могу подтвердить данный факт, но я нашел другой минус скотча. В случае перемотки, трансформатор тяжело разбирать, и весь провод становится в клею от скотча.

Я использую лавсановую ленту, которая не плавится как полиэтилен при высоких температурах. А где взять эту лавсановую ленту? Все просто, если есть обрубки экранированной витой пары, то разобрав её вы получите лавсановую пленочку шириной примерно 1,5см. Это самый идеальный вариант, диэлектрик получается красивым и качественным.


Скотчем подклеиваем лавсаночку к сердечнику и начинаем обматывать колечко, в пару слоев.




Выводы первичной обмотки скручиваем и залуживаем.



Следующим шагом вновь изолируем диэлектриком еще пару слоев.


Теперь начинаются самые “непонятки” и множество вопросов. Как мотать? Одним проводом или двумя? В один слой или в два слоя класть обмотку?

В ходе моего расчета я получил две вторичных обмотки с отводом от середины. Каждая обмотка содержит 13+13 витков.

Мотаем двумя жилами, в ту же сторону, как и первичную обмотку. В итоге получилось 4 вывода, два уходящих и два приходящих.


Теперь один из уходящих выводов соединяем с одним из приходящих выводов. Главное не запутаться, иначе получится, что вы соедините один и тот же провод, то есть замкнете одну из обмоток. И при запуске ваш импульсный источник питания сгорит.

Программное обеспечение, предназначенное для расчёта импульсных трансформаторов двухтактных push-pull, мостовых и полумостовых преобразователей напряжения источников питания.

Из основных достоинств Lite-CalcIT стоит отметить удобный и понятный графический интерфейс, контроль и учет различных особенностей рассматриваемых электромагнитных устройств, а также формирование довольно достоверных результатов.

Рассматриваемое ПО дает возможность рассчитать диаметры обмоточных проводов (учитывая скин-эффект – глубину проникновения тока в массив проводника на определенной частоте), мощность потерь в магнитопроводе, количество витков в обмотках трансформатора и его габаритную мощность, ток намагничивания первичной обмотки и её индуктивность, перегрев магнитопровода, а также многое другое. Важной особенностью Lite-CalcIT является возможность выбора схемы выпрямления и наличие различных вариантов ШИМ-контроллеров: TL494, SG3525, IR2153 и подобных им. Также предлагается два способа охлаждения трансформатора: принудительное и естественное. Форма сердечника может быть E, ER, EI, ETD или R типа, кроме этого база магнитопроводов является пополняемой. Данные на изделия других образцов необходимо вносить самостоятельно согласно документации производителя. При добавлении нового сердечника в поле комбинированного списка программа автоматически дописывает к его названию префикс формы и название материала. Lite-CalcIT предлагает рассчитать до четырех вторичных обмоток одного трансформатора, причем для каждой вторичной обмотки в соответствии с рисунками указывается своя схема выпрямления. При выводе результатов работы данный софт приводит не только диаметры проводов, но и во сколько жил должна производиться намотка этими проводами. При наличии двухполярного питания со средней точкой число витков для каждого плеча будет указано через значок «+».

На отдельных результатах расчета и полях ввода размещены всплывающие подсказки. Кроме этого, если ряд параметров выйдет за разумные пределы (например, нагрев сердечника), то данное ПО предупредит об этом пользователя и самостоятельно ограничит ряд установленных значений. Все данные предыдущего расчета сохраняются при перезапуске программы.

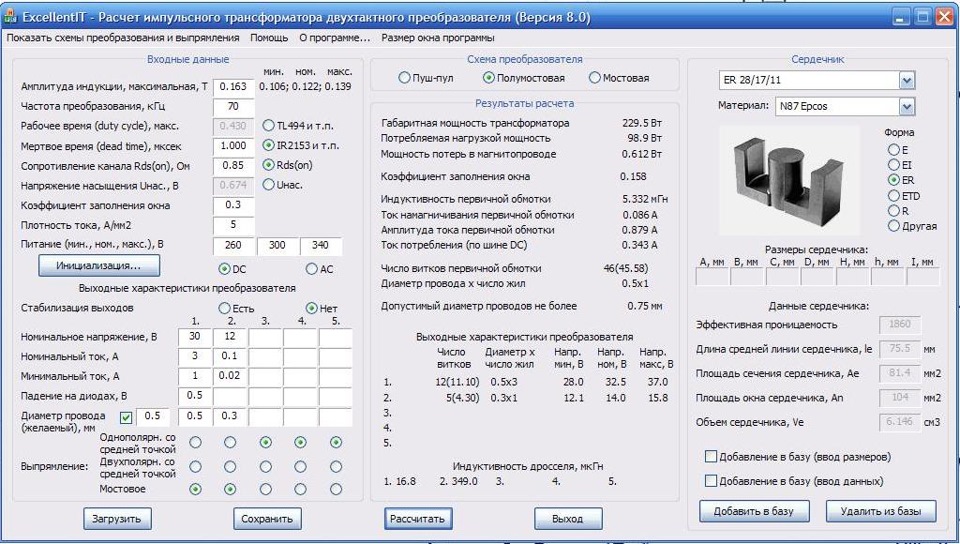

Данное ПО является упрощенной версией программы ExcellentIT и подходит для тех, кто не желает возиться с огромным количеством различных специфичных параметров (которые по умолчанию берутся усредненными). Однако следствием этого является более высокая погрешность расчетов. Основные отличия от полной версии – отсутствие возможности рассчитать индуктивность выходного дросселя, а также сохранять, загружать и распечатывать результаты работ. При работе с Lite-CalcIT нельзя забывать, что диаметр провода по лаку будет больше вводимого диаметра по меди.

Автором данного ПО является отечественный программист Владимир Денисенко, проживающий в городе Пскове. Помимо ExcellentIT и Lite-CalcIT он написал еще несколько других программ для определения моточных компонентов различных устройств: Booster (заточенный на расчет понижающих и повышающих импульсных стабилизаторов), Forward (трансформаторы прямоходовых однотактных преобразователей) и Flyback (дроссель-трансформаторы обратноходовых преобразователей). Автор следит за пожеланиями пользователей и постоянно дорабатывает вышеприведенное ПО. Его программы получили известность не только в странах бывшего СССР, но и за рубежом.

Программа Lite-CalcIT распространяется абсолютно бесплатно. Инсталляция при установке не требуется.

Язык интерфейса рассматриваемого калькулятора импульсных трансформаторов – русский.

Размер программы составляет менее 1 MB. Платформа для работы – операционные системы Microsoft Windows XP, Vista и 7 (работоспособность проверена в 32- и 64-разрядных версиях). Lite-CalcIT функционирует и в среде Linux при запуске под Wine.

Скачать: (скачиваний: 953)

Распространение программы: бесплатная

Приведены образцы схем преобразования и выпрямления. На некоторых полях ввода программы и на некоторых результатах расчета, которые нуждаются в комментариях, размещены всплывающие подсказки.

Подробнее о программе

1. Основная работа в программе происходит в группе «Оптимизация».
Автоматический расчет применяется при выборе другого сердечника или при изменении любых исходных данных (за пределами группы «Оптимизация») для получения отправной точки при оптимизации намоточных данных трансформатора.

2. В группе «Оптимизация» при изменении значений с помощью стрелок старт оптимизации запускается автоматически.
Но если новое значение введено «вручную», то следует запускать оптимизацию этой кнопкой.

3. Для ШИМ-контроллеров задается частота, равная половине частоты задающего генератора микросхемы. Импульсы задающего генератора подаются на выходы по очереди, поэтому частота на каждом выходе (и на трансформаторе) в 2 раза ниже частоты задающего генератора.
Микросхемы IR2153, и подобные ей этого семейства микросхем, не являются ШИМ-контроллерами, и частота на их выходах равна частоте задающего генератора.
Не стоит гнаться за большой частотой. При высокой частоте увеличиваются коммутационные потери в транзисторах и диодах. Также при большой частоте из-за малого числа витков ток намагничивания получается слишком велик, что приводит к большому току холостого хода и, соответственно, низкому КПД.


4. Коэффициент заполнения окна характеризует, какую часть окна сердечника займет медь всех обмоток.

5. Плотность тока зависит от условий охлаждения и от размеров сердечника.
При естественном охлаждении следует выбирать 4 — 6 А/мм2.
При вентиляции плотность тока можно выбрать больше, до 8 — 10 А/мм2.
Большие значения плотности тока соответствуют маленьким сердечникам.
При принудительном охлаждении допустимая плотность тока зависит от интенсивности охлаждения.

6. Если выбрана стабилизация выходных напряжений, то первый выход является ведущим. И на него надо назначать выход с наибольшим потреблением.
Остальные выходы считаются по первому.
Для реальной стабилизации всех выходов следует применять дроссель групповой стабилизации.

7. При однополярном выпрямлении, несмотря на больший расход меди, имеет преимущество схема выпрямления со средней точкой, так как потери на двух диодах будут в 2 раза меньше, чем на четырех диодах в мостовой схеме.

8. Для правильной работы дросселя в выпрямителе после диодов перед дросселем не должно быть никаких конденсаторов! Даже маленького номинала.

9. На числах витков обмоток в результатах расчета помещены всплывающие подсказки с числом слоев, занимаемых обмотой.

10. На числах проводов в обмотках в результатах расчета помещены всплывающие подсказки с плотностью тока в обмотке.

Содержание:

В электронике и электротехнике широко используются различные типы трансформаторов. Это дает возможность применения электронных систем во многих областях производственной и хозяйственной деятельности. Поэтому наряду с основными расчетами, большое значение приобретает расчет импульсного трансформатора. Данные устройства являются важными элементами, которые используются во всех схемах современных блоков питания.

Назначение и действие импульсного трансформатора

Импульсные трансформаторы применяются в системах связи и различных автоматических устройствах. Их основной функцией является внесение изменений в амплитуду и полярность импульсов. Основным условием нормальной работы этих устройств считается минимальное искажение передаваемых ими сигналов.

Принцип действия импульсного трансформатора заключается в следующем: при поступлении на его вход прямоугольных импульсов напряжения с определенным значением, в первичной обмотке происходит постепенное возникновение электрического тока и дальнейшее увеличение его силы.

Подобное состояние, в свою очередь, приводит к изменению магнитного поля во вторичной обмотке и появлению электродвижущей силы. В этом случае сигнал практически не искажается, а небольшие потери тока ни на что не влияют.

При выходе трансформатора на проектную мощность, обязательно появляется отрицательная часть импульса. Его воздействие вполне возможно сделать минимальным, путем установки во вторичную обмотку простого диода. В результате, в этом месте импульс также максимально приблизится к прямоугольной конфигурации.

Главным отличием импульсного трансформатора от других аналогичных технических систем считается его исключительно ненасыщенный режим работы. Для изготовления магнитопровода применяется специальный сплав, обеспечивающий высокую пропускную способность магнитного поля.

Расчет исходных данных и выбор элементов устройства

В первую очередь необходимо правильно выбрать наиболее подходящий магнитопровод. К универсальным конструкциям относятся броневые сердечники с Ш-образной и чашеобразной конфигурацией. Установка необходимого зазора между частями сердечника делает возможным применение их в любых импульсных блоках питания. Однако, если собирается полумостовой двухтактный преобразователь, можно обойтись обычным кольцевым магнитопроводом. При расчетах необходимо учитывать внешний диаметр кольца (D), внутренний диаметр кольца (d) и высота кольца (Н).


Существуют специальные справочники по магнитопроводам, где размеры кольца представлены в формате КDxdxH.

Перед тем как производить расчет импульсного трансформатора необходимо получить определенный набор исходных данных. Сначала нужно определиться с питающим напряжением. Здесь имеются свои сложности, в связи с возможными . Поэтому для расчетов берется максимальное значение в 220 В + 10%, к которому применяются специальные коэффициенты:

  • Амплитудное значение составляет: 242 В х 1,41 = 341,22 В.
  • Далее 341,22 – 0,8 х 2 = 340 В за вычетом падения напряжения на выпрямителе.

Значение индукции и частоты определяется с помощью таблиц:

1.
Марганец-цинковые ферриты.

Параметры

Марка феррита

2. Никель-цинковые ферриты.

Параметры

Марка феррита

Граничная частота при tgδ ≤ 0,1, МГц

Магнитная индукция B при Hм = 800 А / м, Тл

Намотка импульсных трансформаторов

При намотке импульсных трансформаторов необходимо учитывать особенности этих устройств. В первую очередь следует обращать внимание на равномерное распределение обмотки по всему периметру магнитопровода. В противном случае произойдет значительное снижение мощности устройства, а в некоторых случаях – его выход из строя.

В случае намотки провода своими руками, используется обмотка «виток к витку», выполненная в один слой. Исходя из такой технической характеристики, выполняется и расчет импульсного трансформатора в части определения необходимого количества витков. Диаметр провода, используемого для обмотки, нужно подобрать таким образом, чтобы весь провод точно уложился в один слой, а количество витков в этом случае будет совпадать с расчетными данными. Разница между и результатом, полученным с помощью формулы, может составлять от 10 до 20%, что позволяет делать обмотку, не обращая внимания на точное количество витков.

Для выполнения расчетов существует формула: W = n (D – 10 S – 4 d ) / d , в которой W -является количеством витков в первичной обмотке, n – постоянная величина, равная 3,1416, D – внутренний диаметр кольца магнитопровода, S – толщина изоляционной прокладки, d – диаметр изолированного провода.

Максимальный допуск ошибок при вычислениях составляет от -5 до +10% в зависимости от плотности укладки проводов.

Как узнать мощность трансформатора. Определение мощности трансформатора. Способы определения мощности трансформатора

Меня неоднократно спрашивали о том, как определить мощность 50Гц трансформатора не имеющего маркировки, попробую рассказать и показать на паре примеров.

Вообще способов определения мощности 50Гц трансформатора есть довольно много, я перечислю лишь некоторые из них.

1. Маркировка.
Иногда на трансформаторе можно найти явное указание мощности, но при этом данное указание может быть незаметно с первого взгляда.
Вариант конечно ну очень банальный, но следует сначала поискать.

2. Габаритная мощность сердечника.
Есть таблицы, по которым можно найти габаритную мощность определенных сердечников, но так как сердечники выпускались весьма разнообразных конфигураций размеров, а кроме того отличались по качеству изготовления, то таблица не всегда может быть корректна.
Да и найти их не всегда можно быстро. Впрочем косвенно можно использовать таблицы из описаний унифицированных трансформаторов.

3. Унифицированные трансформаторы.
Еще при союзе, да и впрочем после него, было произведено огромное количество унифицированных трансформаторов, их вы можете распознать по маркировке начинающейся на ТПП, ТН, ТА.
Если ТА распространены меньше, то ТПП и ТН встречаются весьма часто.

Например берем трансформатор ТПП270.

Находим описание маркировки данной серии и в описании находим наш трансформатор, там будет и напряжения, и токи и мощность.
В раздел документация я выложил это описание в виде PDF файла. Кстати там же можно посмотреть размеры сердечников трансформаторов и определить мощность по его габаритам, сравнив со своим. Если ваш трансформатор имеет немного больший размер, то вполне можно пересчитать, так как мощность трансформатора прямо пропорциональна его размеру.

На трансформаторе ТН61 маркировка почти не видна, но она есть 🙂

Для него есть отдельное описание, я его также выложил у себя в блоге.

Иногда трансформатор имеет маркировку, но найти по ней что либо вразумительное невозможно, увы, таблицы для таких трансформаторов большая редкость.

4. Расчет мощности по диаметру провода.
Если никаких данных нет, то можно определить мощность исходя из диаметра проводов обмоток.
Можно измерить первичную обмотку, но иногда она бывает недоступна.

В таком случае измеряем диаметр провода вторичной обмотки.
В примере диаметр составляет 1.5мм.
Дальше все просто, сначала узнаем сечение провода.
1.5 делим на 2, получаем 0.75, это радиус.
0.75 умножаем на 0.75, а получившийся результат умножаем на 3.14 (число пи), получаем сечение провода = 1.76мм.кв

Значение плотности тока принято принимать равным 2.5 Ампера на 1мм.кв. В нашем случае 1.76 умножаем на 2.5 и получаем 4.4 Ампера.
Так как трансформатор рассчитан на выходное напряжение 12 Вольт, это мы знаем, а если не знаем, то можем измерить тестером, то 4.4 умножаем на 12, получаем 52.8 Ватта.
На бумажке указана мощность 60 Ватт, но сейчас часто мотают трансформаторы с заниженным сечением обмоток, потому по ольшому счету все сходится.

Иногда на трансформаторе бывает написано не только количество витков обмоток, а и диаметр провода. но к этому стоит относиться скептически, так как наклейки могут ошибаться.

В этом примере я сначала нашел доступный для измерения участок провода, немного поднял его так, чтобы можно было подлезть штангенциркулем.

А когда измерил, то выяснил что диаметр провода не 0.355, а 0.25мм.
Попробуем применить вариант расчета, который я приводил выше.
0.25/2=0.125
0.125х0.125х3.14=0.05мм.кв
0.05=2.5=0.122 Ампера
0.122х220 (напряжение обмотки) = 26.84 Ватта.

Кроме того вышеописанный способ отлично подходит в случаях, когда вторичных обмоток несколько и измерять каждую просто неудобно.

5. Метод обратного расчета.
В некоторых ситуациях можно использовать программу для расчета трансформаторов. В этих программах есть довольно большая база сердечников, а кроме того они могут считать произвольные конфигурации размеров исходя из того, что мы можем измерить.
Я использую программу Trans50Hz.

Сначала выбираем тип сердечника. в основном это варианты кольцевой, Ш-образный ленточный и Ш-образный из пластин.

Слева направо – Кольцевой, ШЛ, Ш.
В моем примере я буду измерять вариант ШЛ, но таким же способом можно выяснить мощность и других типов трансформаторов.

Шаг 1, измеряем ширину боковой части магнитопровода.

Заносим измеренное значение в программу.

Шаг 2, ширина магнитопровода.

Также заносим в программу.

Шаг 3, ширина окна.
Здесь есть два варианта. Если есть доступ к окну, то просто измеряем его.

Если доступа нет, то измеряем общий размер, затем вычитаем четырехкратное значение, полученное в шаге 1, а остаток делим на 2.
Пример – общая ширина 80мм, в шаге 1 было 10мм, значит из 80 вычитаем 40. Осталось еще 40, делим на 2 и получаем 20, это и есть ширина окна.

Вводим значение.

Шаг 4, длина окна.
По сути это длина каркаса под провод, часто его можно измерить без проблем.

Также вводим это значение.

После этого нажимаем на кнопку – Расчет.

И получаем сообщение об ошибке.

Дело в том, что в программе изначально были заданы значения для расчета мощного трансформатора.
Находим выделенный пункт и меняем его значение на такое, чтобы мощность (напряжение умноженное на ток) не превысило нашу ориентировочную габаритную мощность.
Можно туда вбить хоть 1 Вольт и 1 Ампер, это неважно, я выставил 5 Вольт.

Заново нажимаем на кнопку Расчет и получаем искомое, в данном случае программа посчитала, что мощность нашего магнитопровода составляет 27.88 Ватта..
Полученные данные примерно сходятся с расчетом по диаметру провода, тогда я получил 26.84 Ватта, значит метод вполне работает.

5. Измерение максимальной температуры.
Обычные (железные) трансформаторы в работе не должны нагреваться выше 60 градусов, это можно использовать и в расчете мощности.
Но здесь есть исключения, например трансформатор блока бесперебойного питания может иметь большую мощность при скромных габаритах, это обусловлено тем, что работает он кратковременно и он раньше отключится, чем перегреется. Например в таком варианте его мощность может быть 600 Ватт, а при длительной работе всего 400.
Еще есть китайские производители, которые бывает используют в дешевых адаптерах трансформаторы “маломерки”, которые греются как печки, это ненормально, часто реальная мощность трансформатора может быть в 1. 2-1.5 раза меньше заявленной.

Чтобы измерить мощность вышеуказанным способом, берем любую нагрузку, лампочки, резисторы и т.п. Как вариант, можно использовать электронную нагрузку, но в этом случае подключаем ее через диодный мост с фильтрующим конденсатором.
Ждем примерно с час, если температура не превысила 60, то увеличиваем нагрузку. Дальше думаю процедура понятна.
Есть правда небольшая оговорка, температура трансформатора может заметно отличаться в зависимости от того, есть ли корпус и насколько он большой, но зато дает весьма точный результат. Единственный минус, тест очень долгий.

Подобные трансформаторы я использую в последние 10-15 лет крайне редко, потому они лежат где нибудь на дальних полках балкона и когда искал, наткнулся на весьма любопытные индикаторы, ИН-13. Покупал для индикатора уровня в усилитель, но так и забросил в итоге. Теперь вот нашел и думаю, что из них можно сделать, возможно у вас есть идеи и предложения. В случае интересной идеи, попробую сделать и показать процесс в виде обзора.

design – Как построить тороидальный трансформатор?

Задавать вопрос

спросил

Изменено 12 месяцев назад

Просмотрено 6к раз

\$\начало группы\$

Я хотел бы построить тороидальный трансформатор.

Каковы формулы для определения размеров различных компонентов?

РЕДАКТИРОВАТЬ: Я пытаюсь объясниться лучше…

Я хотел бы создать тороидальный трансформатор для источника питания:

  • первичный: 230 В @ 50 Гц
  • вторичное: 2 x 12 В
  • мощность: 150ВА

Теперь для трансформаторов с многослойным сердечником E у меня есть формулы для расчета N витков, необходимых для первичной и вторичной обмотки, на основе требуемых входных и выходных напряжений . 2\$, а не L \$\times\$ W центральной стойки, но точная форма сердечника не имеет большого значения.

Вам понадобится расчет объема ядра для потерь, но это простой поиск листинга таблицы данных или поиск формулы измерения.

\$\конечная группа\$

\$\начало группы\$

Очень важно указать ВЧ-тороид, например, балун с центральным отводом для смещения усилителя класса AB, или тороид питания от сети переменного тока, такой как xfrmr для моего полуаудиофильского усилителя старого проигрывателя, питаемого старомодным линейным регулятором.

В грубом первом приближении вы будете покупать ядро ​​у кого-то, если только вы не делаете свое собственное, и у этого mfgr будут полезные таблицы данных и книги, бесплатно или на продажу. У компаний Amidon и Palomar есть отличные книги по проектированию радиочастот для своих продуктов. С другой стороны, «Руководство по проектированию и применению ферромагнитных сердечников» от MFJ обойдется вам примерно в 20 долларов.

\$\конечная группа\$

1

\$\начало группы\$

Для изготовления тороидального трансформатора мощностью 150 ВА вам понадобится тороидальный сердечник следующих размеров. OD (внешний диаметр) – 75 мм, ID (внутренний диаметр) – 40 мм, высота – 50 мм.

Первичный виток – 830, диаметр провода магнита – 0,61мм ВА 230*0,67А =155ВА вторичный виток- 87, ————————– 1,83 мм ВА 24*6,44 А = 155 ВА

\$\конечная группа\$

Расчет индуктивности рассеяния в обмотках трансформатора

  • DOI:10.1109/63.285502
  • Идентификатор корпуса: 111139557
 @article{Hurley1994CalculationOL,
  title={Расчет индуктивности рассеяния в обмотках трансформатора},
  автор = {Уильям Джерард Херли и Д.  Дж. Уилкокс},
  journal={Транзакции IEEE по силовой электронике},
  год = {1994},
  громкость = {9},
  страницы={121-126}
}
  • W. G. Hurley, D. Wilcox
  • Опубликовано в 1994 г.
  • Physics
  • IEEE Transactions on Power Electronics

Представлена ​​формула сердечника для расчета взаимного сопротивления между обмотками трансформатора на ферромагнитных магнитах. Формула основана на решении уравнений Максвелла для катушек на ферромагнитных сердечниках и поэтому обеспечивает максимальную точность. Формула зависит от частоты и учитывает влияние вихревых токов в сердечнике на распределение потока, а также представляет потери сердечника на вихревые токи в виде эквивалентного сопротивления. Представлены экспериментальные результаты для утечки…

View Via Publisher

Расчет паразитических элементов в трансформаторах тороидальных ядра

  • A. Baktash, A. Vahedi
  • Физика, Инженер

    IEEE Transaction формулы для расчета индуктивности рассеяния и паразитной емкости трансформатора с тороидальным сердечником. Аналитический подход используется для расчета рассеяния…

    Расчет индуктивности рассеяния планарных трансформаторов с магнитным шунтом

    • Jun Zhang, Z. Ouyang, M. Duffy, M. Andersen, W.G. Hurley
    • Physics, Engineering

      2013 IEEE Energy Conversion Congress and Exposition

    • 2013
    • плоский трансформатор для увеличения индуктивности рассеяния, который можно использовать в качестве последовательной катушки индуктивности в резонансных цепях, таких как резонансная LLC…

      Расчет индуктивности рассеяния в трансформаторе с тороидальным сердечником и неперемежающимися обмотками

      • М. Амирбанде, А. Вахеди
      • Физика, инженерия

        IEEE Transactions on Plasma Science

      • 2020

      В последнее время большое внимание уделяется трансформаторам с тороидальным сердечником. Компактность и вес трансформаторов такого типа делают их пригодными для применения в силовой электронике. В некоторых областях…

      Расчет индуктивностей высокочастотных трансформаторов с воздушным сердечником со сверхпроводниковой обмоткой для преобразователей постоянного тока

      • Х. Чан, К. Ченг, Д. Сутанто
      • Физика

      • 2003

      Предложена упрощенная формула Неймана для расчета индуктивности трансформатора спиральной формы. Преимущество использования предложенного метода заключается в том, чтобы избежать громоздких и утомительных…

      Анализ и сравнение индуктивности рассеяния в различных схемах обмоток планарного трансформатора

      • Z. Ouyang, O.C. Thomsen, M. Andersen
      • Машиностроение, физика

        2009 Международная конференция по силовой электронике и приводным системам (PEDS)

      • 2009

      Соединение обмоток можно легко увеличить, используя многослойное плоское соединение обмоток. Чередование — это хорошо известный метод, используемый для уменьшения индуктивности рассеяния и минимизации…

      Модель трансформатора на основе дуальности, включая эффекты вихревых токов в обмотках

      • S. Jazebi, F. de León
      • Машиностроение, Физика

        IEEE Transactions on Power Delivery

      • 2015

      В статье представлен общий метод построения эквивалентных электрических цепей силовых трансформаторов с учетом вихретоковых эффектов в обмотках и сердечнике. Высокочастотная эквивалентная двойная модель для…

      Расчет и экспериментальная проверка индуктивности рассеяния среднечастотного трансформатора

      • Haonan Tian, ​​Zhongbao Wei, Sriram Vaisambhayana, M. P. Thevar, Anshuman Tripathi, P. Kjær
      • Инженерное дело, физика

        4-я Южная конференция IEEE по силовой электронике (SPEC), 2018 г. распределением интенсивности и методом накопленной магнитной энергии, а также использует среднюю длину витка отдельного слоя, что делает расчет более точным.

        Частотно-зависимая модель индуктивности рассеяния для магнитных компонентов

        • P. Wilson, R. Wilcock
        • Engineering

        • 2012

        Теоретические методы расчета потерь обмотки в зависимости от частоты хорошо задокументированы, но изменение индуктивности рассеяния магнитных компонентов в зависимости от частоты было…

        Моделирование соленоидального трансформатора для расчета индуктивности рассеяния с использованием вихретокового реактивного поля

        • Ka Wai Eric Cheng
        • Материаловедение, физика

          IEEE Transactions on Magnetics

        • 2005

        Конструкция высокочастотного силового преобразователя очень сложна, поскольку индуктивность рассеяния трансформатора влияет на его характеристики. С учетом высокочастотного вихревого тока…

        Моделирование соленоидального трансформатора для расчета индуктивности рассеяния с использованием вихретокового реактивного поля

        • К. Ченг
        • Материаловедение, физика

        • 2005

        Конструкция высокочастотного преобразователя мощности очень сложна, поскольку индуктивность рассеяния трансформатора влияет на его характеристики. С учетом высокочастотного вихревого тока…

        ПОКАЗАНЫ 1-8 ИЗ 8 ЛИТЕРАТУРЫ

        Расчет собственного и взаимного сопротивления между секциями обмоток трансформатора

        • D. Wilcox, W.G. Hurley, M. Conlon
        • Физика

        • 1989

        В статье показано, как новая формула частотно-зависимого импеданса, полученная в предположении твердого однородного сердечника, может быть адаптирована для расчета собственного и взаимного импедансов катушки…

        Воздействие вихревых токов в обмотках трансформатора

        • П. Л. Доуэлл
        • Физика

        • 1966

        Рассмотрено влияние вихревых токов в обмотках трансформатора и получен метод расчета сопротивления обмотки трансформатора. индуктивность с частотой для трансформаторов…

        Расчет полного сопротивления короткого замыкания многообмоточного трансформатора по его геометрии

        Путем рассмотрения набора испытаний на короткое замыкание, которые могут быть выполнены на многообмоточном трансформаторе, получены аналитические выражения для индуктивностей рассеяния между все пары трансформатора…

        Расчет собственного и взаимного импеданса катушек на ферромагнитных сердечниках

        • D. Wilcox, M. Conlon, W.G. Hurley
        • Математика

        • 1988
      формул собственного и взаимного сопротивления катушек на ферромагнитных сердечниках круглого сечения. Если сердечник…

      Расчет индуктивности: рабочие формулы и таблицы

      • F. Grover
      • Машиностроение

      • 1981

      Этот авторитетный сборник формул и таблиц упрощает проектирование катушек индуктивности для инженеров-электриков.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
