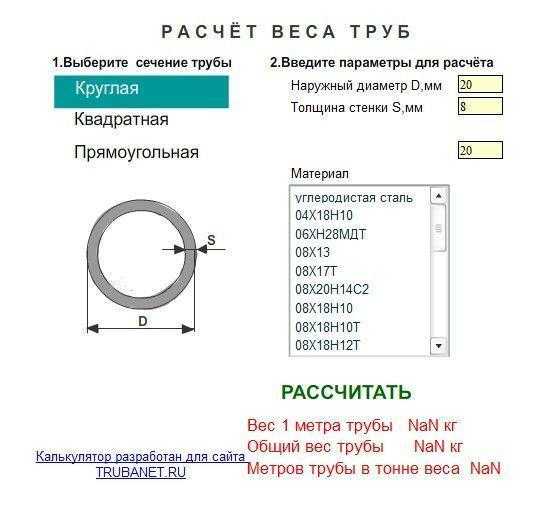

Расчет трубы м в кг: Вес круглой трубы из нержавеющей стали

alexxlab | 27.03.2023 | 0 | Разное

Содержание

Расчет металлоизделий для крепления трубопроводов | Планета Решений

Главная


Расчет колличества креплений стальных труб

	Наибольшее расстояние, м, между средствами крепления трубопроводов		Колличество труб,м		Колличество креплений на трубопроводе, шт		Вес креплений для труб, кг. По норме.на единицу.		Вес креплений труб на общее колличество, кг.
Диаметр	изолир	неизолир	изолир.	неизолир.	изолир.	неизолир.	изолир.	неизолир.	изолир.	неизолир.
15	1.5	2.5					1.09	0.34
20	2	3					1. 1	0.36
25	2	3.5					1.25	0.37
32	2.5	4					1.75	0.4
40	3	4. 5					2.18	0.51
50	3	5					2.43	0.72
70	4	6					3. 4	1.17
80	4	6					4.3	1.34
100	4.5	6					6	2.23
125	5	7					7. 4	3.7
150	6	8					10.6	4.92
Всего, кг.
Итого, изолированных и не изолированных, кг:

Ctrl+P -печать
Ctrl+D – в закладки
Ctrl+S – сохранить

Блок водомерного узла
Гидравлический расчет водопровода по табл. Шевелева Ф.А.
Интерполяшка
Программа расчета расходов водопровода по СП30.13330.2020
Расчет П-образного компенсатора
Расчет водонагревателей для ГВС
Расчет емкости хранения холодной воды

Расчет кВт на ГВС
Расчет ливневых стоков
Расчет линейных удлинений трубопроводов
Расчет объема жира, задерживаемого в жироуловителе
Расчет объема мембранного бака для водоснабжения насосами GRUNDFOS
Расчет отверстия дроссельной шайбы
Расчет радиуса действия компактной части струи от пожарного крана
Расчет расходов водопровода
Расчет скорости и потерь в трубах по таблицам Шевелева
Расчет счетчика по СП30.13330.2012 и СНиП 2.04.01-86
Расчет фундамента под насос
Труба ПНД ГОСТ18599-2001

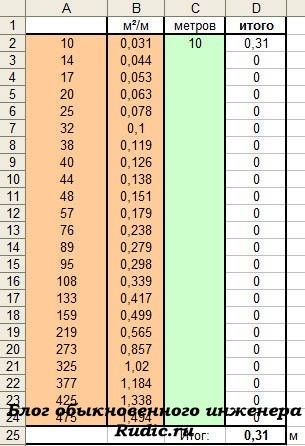

Трубы стальные

Расчет

слагов

Что такое слаг ? Пробка: это тяжелый буровой раствор, который используется для продавливания более легкого бурового раствора перед извлечением бурильной трубы из скважины. Пробка используется, когда труба становится влажной при извлечении из отверстия. Эта статья продемонстрирует вам, как рассчитать, сколько баррелей объема слага требуется для желаемого света сухой трубы.

Обычно от 1,5 до 2 PPG по сравнению с текущим весом бурового раствора является эмпирическим правилом для принятия решения о том, каким должен быть вес пробки. Например, текущий вес бурового раствора составляет 10 PPG. Вес пули должен быть от 11,5 до 12 PPG 9.0003 . Как правило, пробка закачивается для проталкивания бурового раствора примерно на 200 футов, и объем пробки можно рассчитать, применяя концепцию U-образной трубки (см. рисунок ниже).

Объем порции, необходимый для сухой трубы требуемой длины, можно рассчитать по следующим уравнениям:

Нефтяная установка

Шаг 1: Определить гидростатическое давление, необходимое для получения желаемого перепада внутри бурильной трубы:

Гидростатическое Давление в фунтах на квадратный дюйм = вес бурового раствора в фунтах на галлон × 0,052 × фут сухой трубы

Шаг 2: Определить разницу в градиенте давления между весом порции и весом бурового раствора:

Разность градиента давления в фунтах на квадратный дюйм/фут = (вес порции в фунтах на галлон – вес бурового раствора в фунтах на галлон) × 0,052

Шаг 3: Определить длина порции в бурильной трубе:

Длина порции в футах = гидростатическое давление в фунтах на квадратный дюйм (на этапе 1) ÷ перепад давления в фунтах на квадратный дюйм/фут (этап 2)

Этап 4: Требуемый объем порции в баррелях:

Объем пробки в барреле = длина пробки в футах × вместимость бурильной трубы в баррелях/фут

Пример: Определите количество баррелей оторочки, необходимое для следующего:

Желаемая длина сухой трубы = 200 футов = 11,5 ppg

Шаг 1 Требуется гидростатическое давление:

Гидростатическое давление в PSI = 10,0 ppg × 0,052 × 200 футов

Гидростатическое давление в PSI = 104 PSI

Шаг 2 Дифференциации в выпускном датчике между выпускным весом. и вес грязи:

Перепад давления в фунтах на квадратный дюйм/фут = (11,5 фунтов на галлон – 10,0 фунтов на галлон) × 0,052

Перепад градиента давления в фунтах на квадратный дюйм/фут = 0,078 фунтов на квадратный дюйм/фут длина в футах = 104 psi ÷ 0,078 psi/ft

Длина пробки в футах = 1333 фута

Этап 4 Требуемый объем пробки в баррелях:

Требуемый объем пробки = 1333 фута × 0,016 баррель/фут необходимый объем пробки

5 = 21,3 баррелей

Метрическая единица

Гидростатическое давление в кПа = вес бурового раствора в кг/м³ × 0,00981 × длина сухой трубы в м

Шаг 2 : Определить разницу в градиенте давления между массой оторочки и массой бурового раствора:

Перепад градиента давления в кПа/м = (вес оторочки в кг/м³ – вес бурового раствора в кг/м³) × 0,00981

Шаг 3: Определить длину пробки в бурильной трубе:

Длина порции в м = Гидростатическое давление в кПа (на этапе 1) ÷ Перепад давления в кПа/м (этап 2)

Шаг 4: Требуемый объем порции в баррелях:

Объем порции в м³ = Длина порции в м × вместимость бурильной трубы в м³/м

Пример: Определить количество бочек оторочки, необходимое для следующего:

Желаемая длина сухой трубы = 120 м

Вес бурового раствора = 1380 кг/м³

Вес слизняка = 1500 кг/м³

Шаг 1 Требуется гидростатическое давление:

Гидростатическое давление в PSI = 1380 кг/м³ × 0,00981 × 120 M

Гидростатическое давление в PSI = 1625 KPA

. в градиенте давления между массой оторочки и массой бурового раствора:
Перепад градиента давления в кПа/м = (1 500 кг/м³ – 1 380 кг/м³ ) × 0,00981
Перепад градиента давления в кПа/м = 1,1772 кПа/м
Этап 3 длина отрезка в бурильной трубе:
Длина отрезка в футах = 1625 кПа ÷ 1,1772 кПа/м
Длина отрезка в футах = 1380 м требуется = 1380 м × 0,00782 м³/м
Необходимый объем пробки = 10,79 м³
Пожалуйста, найдите таблицу Excel, используемую для расчета бочек пробки, необходимых для требуемой длины сухой трубы
Справочные книги:
5 900rouse Нью-Джерси, 2002 г. Формулы и расчеты для бурения, добычи и капитального ремонта, Бостон: издательство Gulf Professional.
Бургойн, А.Дж.Т., Шеневерт, М.Е. и Милльхейм, К.К., 1986. Серия учебников SPE, том 2: Прикладная техника бурения, Общество инженеров-нефтяников.
Митчелл, Р.Ф., Миска, С. и Адни, Б.С., 2011. Основы буровой техники, Ричардсон, Техас: Общество инженеров-нефтяников.
Перепад давления по длине трубы
Перепад давления жидкости по длине трубы одинакового диаметра

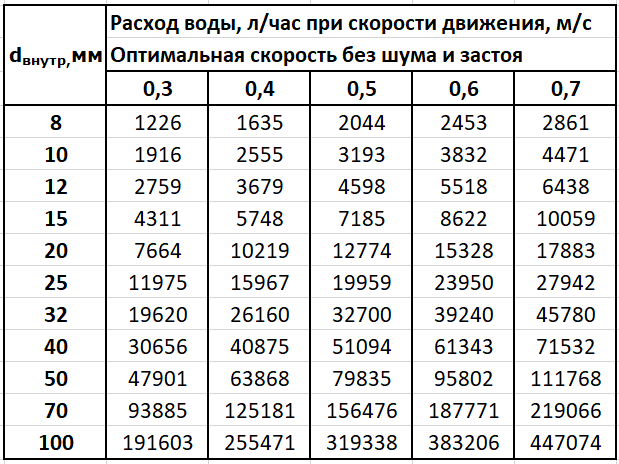

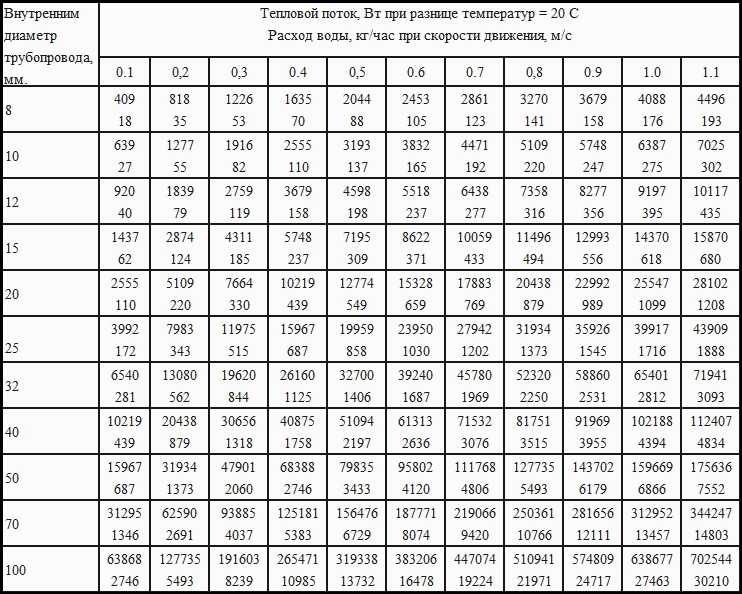

Расход жидкости Содержание
Знания в области гидравлики и пневматики
Падение давления в трубопроводах
вызвано:
Трением
Перепад или отметка трубы по вертикали
Изменения кинетической энергии
Расчет падения давления, вызванного трением в круглых трубах
Для определения перепада давления жидкости (жидкости или газа) вдоль трубы или элемента трубы необходимо выполнить следующие расчеты в следующем порядке.
Число Рейнольдса в уравнении:
Re = ω D / v
Re = ρ v l / µ
Re = ω l / v
Где:
Re = число Рейнольдса (безразмерное)
ω = скорость потока жидкости (м/с)
D = диаметр трубы (м)
v = кинематическая вязкость (м ² /s)
ρ = плотность жидкости (кг/м ³ )
l = характерная длина хорды профиля
Кинематическая вязкость
Примеры значений кинематической вязкости воздуха и воды при 1 атм и различных температурах.
Кинематическая вязкость воздуха m ² /a

1.2462E-5
-10
14
1.3324E-5
32
1.4207E-5
10
50
1.5111E-5
20
68
Кинематическая вязкость воды m ² / год
1.6438E-6
1
33,8
1. 267E-6
10
50
9.7937E-7
20
6
Таблица кинематической вязкости Таблица жидкостей
Если число Рейнольдса < 2320, то у вас ламинарный поток.
Ламинарный поток характеризуется упорядоченным скольжением концентрических цилиндрических слоев относительно друг друга. Скорость жидкости максимальна на оси трубы и резко уменьшается до нуля у стенки. Падение давления, вызванное трением ламинарного потока, не зависит от шероховатости трубы.
Если число Рейнольдса > 2320, у вас турбулентный поток.
Неравномерное движение частиц жидкости в направлениях, поперечных направлению основного потока. Распределение скоростей при турбулентном течении более равномерно по диаметру трубы, чем при ламинарном. Падение давления, вызванное трением турбулентного потока, зависит от шероховатости трубы.
Выберите коэффициент трения трубы:
Коэффициент трения трубы представляет собой безразмерное число. Коэффициент трения для условий ламинарного потока является функцией только числа Рейнольдса, для турбулентного потока он также является функцией характеристик стенки трубы.
Определить коэффициент трения трубы при ламинарном потоке:
λ = 64 / Re
Где:
λ = коэффициент трения трубы
Re = число Рейнольдса
Примечание. Идеально гладкие трубы будут иметь нулевую шероховатость.
Определить коэффициент трения трубы при турбулентном течении (в большинстве случаев) Уравнение Колбрука:

или
)
Re = число Рейнольдса (безразмерное)
k = абсолютная шероховатость (мм)
D = диаметр трубы (м)
lg = сокращение от Log
Решения этого расчета нанесены на график в зависимости от числа Рейнольдса для создания кривой Муди. Диаграмма.
В следующей таблице приведены типичные значения шероховатости в миллиметрах для наиболее часто используемых материалов трубопроводов.
Материал поверхности
Абсолютный коэффициент шероховатости – k (мм)
Алюминий, свинец
0,001 – 0,002
Тянутая латунь, тянутая медь
0,0015
Алюминий, свинец
0,001 – 0,002
ПВХ, пластиковые трубы
0,0015
Стекловолокно
0,005
Нержавеющая сталь
0,015
Стальная промышленная труба
0,045 – 0,09
Растянутая сталь
0,015
Сварная сталь
0,045
Оцинкованная сталь
0,15
Ржавая сталь
0,15 – 4
Сталь с заклепками
0,9 – 9
Новый чугун
0,25 – 0,8
Изношенный чугун
0,8 – 1,5
Корродирующий чугун
1,5 – 2,5
Асфальтированный чугун
0,012
Оцинкованное железо
0,015
Сглаженный цемент
0,3
Рядовой бетон
0,3 – 3
Хорошо обструганная древесина
0,18 – 0,9
Обычная древесина
5

Определить падение давления в круглых трубах:

Где:
Δp = Падение давления (Па или кг/м-с ² )
λ = Коэффициент трения трубы
L = Длина трубы (м)
D = Диаметр трубы (м)
p Плотность (кг/м ³ )
ω = скорость потока (м/с)
Если у вас есть клапаны, отводы и другие элементы вдоль вашей трубы, то вы рассчитываете падение давления с коэффициентами сопротивления специально для элемента. Коэффициенты сопротивления в большинстве случаев находятся в ходе практических испытаний и в документах спецификаций поставщиков. Зная коэффициент сопротивления, можно рассчитать падение давления на элементе.

Где:
= Падение давления (кг/м ² )
= Коэффициент сопротивления (определяется испытанием или спецификацией поставщика)
p = Плотность (кг/м ³ ) 7 2 Скорость 50 0 Скорость 909046 ω = Расход
Падение давления под действием силы тяжести или вертикального подъема
Где:
Δp = падение давления (кг/м ² )
p = Плотность (кг/м ³ )
g = ускорение свободного падения (9,8 м/с/с)
ΔH = вертикальный подъем или падение (м)
Падение давления газов и паров
Сжимаемые жидкости расширяются из-за перепада давления (трения), и скорость увеличивается.
