Вес арматурной сетки — таблица и формула расчета
Главная » 📝Расчет
Опубликовано: Автор: Сергей Степаненко
Содержание
- Таблица геометрических характеристик сварных сеток ТУ 14-4-1284-84
- Таблицы перевода м2 в кг
- Сетка сварная ТУ 14-4-1284-88
- Сетка сварная арматурная ТУ 14-4-184-93
- Cетка сварная из проволоки ВР-1 и арматуры В500С в картах (листах) раскроем 2000х6000 мм
- Похожие статьи:
Таблица геометрических характеристик сварных сеток ТУ 14-4-1284-84
| Наименование сетки сварной | Номинальный размер ячейки по осям проволоки, мм | Номинальный диаметр проволоки до оцинкования, мм | Ширина сетки по осям крайних проволок, мм | Теоретическая масса 1м 2 сварной сетки, кг | ||
|---|---|---|---|---|---|---|
| по основным проволокам | по уточным проволокам | непокрытой | оцинкованной | |||
| 16х24 | 16 | 24 | 2 | 912 | 2. 59 | 2.59 |
| 16х24 | 16 | 24 | 2 | 992;1024 | 2.62 | 2.97 |
| 16х48 | 16 | 48 | 2 | 896;992 | 2.1 | 2.36 |
| 24х24 | 24 | 24 | 2 | 912;1128 | 2.08 | 2.34 |
| 24х48 | 24 | 48 | 2 | 984 | 1.59 | 1.79 |
| 24х48 | 24 | 48 | 2 | 1128 | 1.56 | 1.76 |
| 24х48 | 24 | 48 | 2 | 1416 | 1.57 | 1.77 |
| 32х48 | 32 | 48 | 2 | 1120 | 1.32 | 1.49 |
| 32х24 | 32×24 | 16×24 | 2 | 912 | 2.39 | 2.71 |
| 25х12,5 | 25 | 12.5 | 2 | 1500 | – | 2.1 |
| 25х25 | 25 | 25 | 2 | 1500 | – | 2.04 |
| 25х50 | 25 | 50 | 2 | 1500 | – | 1. 56 |
| 50х50 | 50 | 50 | 2 | 1500 | – | 1.1 |
| 50х75 | 50 | 75 | 2 | 1500 | – | 0.85 |
| 25х12,5 | 25 | 25 | 1.8 | 1500 | – | 2.5 |
| 25х25 | 25 | 25 | 1.8 | 1500 | – | 2.04 |
| 25х50 | 25 | 50 | 1.8 | 1500 | – | 1.56 |
| 50х50 | 50 | 50 | 1.8 | 1500 | – | 1.1 |
| 50х75 | 50 | 75 | 1.8 | – | 0.85 | |
| 12.7х12.7 | 12.7 | 12.7 | 1 | 1500 | – | 0.85 |
| Диаметр, мм | Площадь сечения, см² | Вес, кг/ м³ | Класс стали |
|---|---|---|---|
| 3 | 0.071 | 0.055 | Обыкновенная и высокопрочная проволока |
| 4 | 0. 126 | 0.098 | Обыкновенная и высокопрочная проволока |
| 5 | 0.196 | 0.154 | Обыкновенная и высокопрочная проволока |
| 6 | 0.283 | 0.222 | A-III, обыкновенная и высокопрочная проволока |
| 7 | 0.385 | 0.302 | A-III, обыкновенная и высокопрочная проволока |
| 8 | 0.503 | 0.395 | A-III, обыкновенная и высокопрочная проволока |
| 9 | 0.636 | 0.499 | A-III |
| 10 | 0.785 | 0.617 | A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI |
| 12 | 1.131 | 0.888 | A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI |
| 14 | 1.539 | 1.208 | A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI |
| 16 | 2.011 | 1.578 | A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI |
| 18 | 2.545 | 1.998 | A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI |
| 20 | 3. 142 | 2.466 | A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI |
| 22 | 3.801 | 2.984 | A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI |
| 25 | 4.909 | 3.853 | A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI |
| 28 | 6.158 | 4.834 | A-II, A-III, A-IV |
| 32 | 8.042 | 6.313 | A-II, A-III, A-IV |
| 36 | 10.18 | 7.99 | A-II, A-III |
| 40 | 12.56 | 9.87 | A-II, A-III |
Таблицы перевода м
2 в кгСетка сварная ТУ 14-4-1284-88
| Размер ячейки х Ø пров | Вес 1кв.м. в кг. | ||
|---|---|---|---|
| 16х24 светл | 2.48 | ||
| 16х48 светл | 1.99 | ||
| 24х48 светл | 1.5 | ||
| 32х48 светл | 1.25 | ||
| 32×24, 16×24 | 2. 26 | ||
| 24х24 светл | 1.97 | ||
| 16х24 оцинк | 2.81 | ||
| 16х48 оцинк | 2.24 | ||
| 24х48 оцинк | 1.7 | ||
| 32х48 оцинк | 1.41 | ||
| 32×24+16×24 | 2.57 | ||
| 24х24 оцинк | 2.22 | ||
| ТУ 127500-245-00187211 | |||
| 48х2.0 светл | 1.01 | ||
Сетка сварная арматурная ТУ 14-4-184-93
| Размер ячейки х Ø пров | Вес 1кв.м. в кг. | ||
|---|---|---|---|
| 48x48x4.0 | 4.24 | ||
| 96x96x4.0 | 2.17 | ||
| 192x96x4.0 | 1.68 |
Cетка сварная из проволоки ВР-1 и арматуры В500С в картах (листах) раскроем 2000х6000 мм
| Диаметр прутка, мм | Размер ячеек, мм | Раскрой, мм | Вес м 2 , кг. |
|---|---|---|---|
| 4 | 100*100 | 2000*6000 | 1.84 |
| 4 | 150*150 | 2000*6000 | 1.22 |
| 4 | 2000*6000 | 0.92 | |
| 5 | 100*100 | 2000*6000 | 2.88 |
| 5 | 150*150 | 2000*6000 | 1.92 |
| 5 | 200*200 | 2000*6000 | 1.44 |
| 6 | 100*100 | 2000*6000 | 4.44 |
| 6 | 150*150 | 2000*6000 | 2.96 |
| 6 | 200*200 | 2000*6000 | 2.22 |
| 8 | 100*100 | 2000*6000 | 7.9 |
| 8 | 150*150 | 2000*6000 | 5.26 |
| 8 | 200*200 | 2000*6000 | 3.95 |
| 10 | 100*100 | 2000*6000 | 12.34 |
| 10 | 150*150 | 2000*6000 | 12.38 |
| 10 | 200*200 | 2000*6000 | 6. 19 |
| 12 | 100*100 | 2000*6000 | 17.8 |
| 12 | 150*150 | 2000*6000 | 11.84 |
| 12 | 200*200 | 2000*6000 | 8.88 |
Если таблиц нет под рукой, то вес можно рассчитать таким образом:
- 1 метр арматуры = 1 м x (0,785 x Д x Д)
- В скобках площадь окружности. Д- диаметр.
- Удельный вес =7850 кг/м³
Как вам статья?
Рейтинг
( Пока оценок нет )

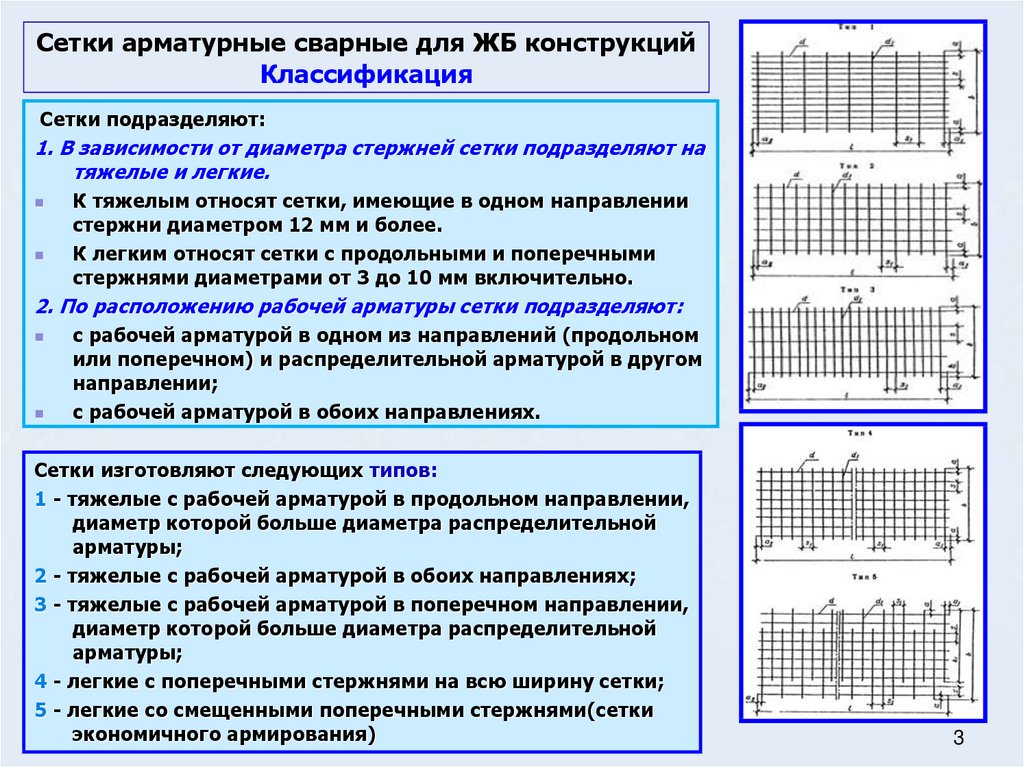

Особенности и применение сетки сварной арматурной
АРМИКОН
Завод арматурных изделий и конструкций
- АРМИКОН
- Особенности и применение сетки сварной арматурной
Сетка арматурная является востребованной продукцией, простейшей формой укрепляющей системы, востребованной во всех направлениях строительства из бетона.
Производство сетки арматурной сварной представляет собой конструкцию из нескольких типов профиля, в частности, по выполняемой функции выделяют распределительные, несущие и монтажные детали. Несущие детали считаются основной частью, которая принимает на себя нагрузки, потому для них используют профили толщиной не менее 12 мм. За счет повышенной прочности и толщины полотно способно выдержать значительные изгибающие и скручивающие воздействия, застывшая бетонная смесь в свою очередь воспринимает сжатие и выдерживает на таком уровне серьезный вес. Сетка сварная арматурная соединяется в цельное полотно за счет распределяющих деталей, которые необходимы для того, чтобы равномерно нагрузить поверхность. Монтажные компоненты в простейшем виде представляют собой кольца, крючки и аналогичные детали, обеспечивающие надежность соединения нескольких ЖБИ в единое целое, а так же удобство транспортировки и монтажа.
Особенности
Необходимо учесть, что производство сетки арматурной сварной происходит двумя основными методиками. Во-первых, это автоматизированный процесс, который подразумевает укладку прутов необходимо длины, перестилание продольных составляющих поперечными и сваркой компонентов в полученных точках пересечения. Так как шаги выпуска оптимизированы с точки зрения всевозможных затрат, в том числе за счет эксплуатации машин вместо ручного труда, цены сетки арматурной сварной находятся на приемлемом уровне.
Второй вариант позволяет создать простейший плоский арматурный каркас буквально на строительной площадке. В этом случае используются отрезки проволоки для стягивания прутов путем скручивания. Используют при этом специальные крючки, которыми можно работать ручками, либо зажимать их в аккумуляторный шуруповерт. При таком методе теряется значительная часть жесткости компонента, но цены сетки арматурной сварной будут несколько выше. Тем не менее, используют метод вязки исключительно для реализации бытовых и второстепенных конструкций, эксплуатация которых будет происходить при минимальном нагружающем воздействии.
Выпуск продукции происходит на основе нормирующей документации: государственного стандарта 23279, который был переработан в 2012 году. Подразумевается в этом случае применение профилей сечением от 3 до 40 мм в зависимости от необходимой несущей способности и специфических особенностей проекта. Так же выделяют несколько типов ячеек, в частности, по форме и габаритам существуют квадратные и прямоугольные варианты, но возможны и более сложные геометрические формы, вплоть до шестиугольных. Разброс просветов различный, но чаще всего применяют 50Х50 и 100Х100 мм. Очевидно, что купить сетку арматурную сварную с меньшим окном актуально для более прочных систем, так как она обладает большей жесткостью. В то же время, на выпуск идет значительно больше металла, потому растет вес и стоимость.

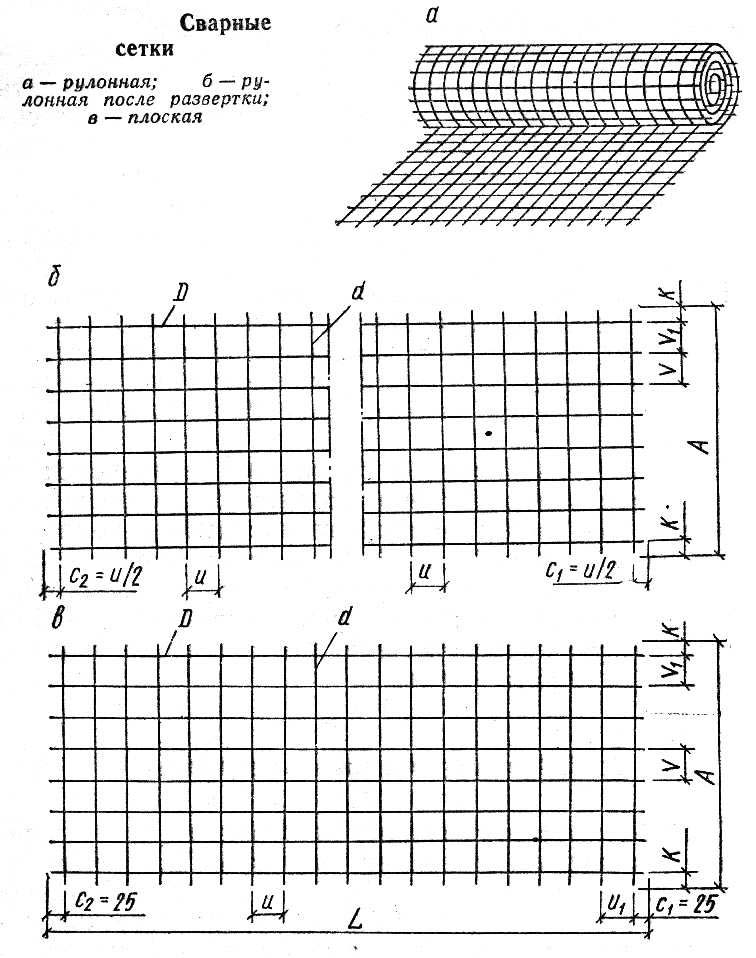

Отдельного внимания заслуживают методики поставки продукции, которых две: кассеты и рулоны. В первом случае речь идет о заготовках под объект, которые вырезаны с необходимыми габаритами. За счет использования таких систем можно исключить обработку материала на месте монтажа, просто собрав заранее обрезанные в размер варианты.
Сетка сварная арматурная в рулонах – это изделия из более тонких профилей, которые можно без труда смотать в удобной форме и размотать на объекте непосредственно перед началом монтажа. Обычно во втором случае речь идет об изделиях из арматуры А1, диаметр которой не превышает 6 мм. Стандартизированные габариты сварной сетки составляют 2400Х6000 мм. Естественно, что транспортировать такие изделия достаточно сложно, потому разумно заказать порезку, но при этом значительно возрастет стоимость заказа.
Важный этап выпуска сетки арматурной – это нанесение цинкового слоя. Принципов используется два, а именно создание конструкции уже на основе покрытых цинком профилей и создание защитного экрана после сварки системы. Уязвимая сторона первой технологии в том, что при сварке деталей происходит выгорание части цинка, потому появляются уязвимые участки, на которых начинаются коррозийные процессы. Значительно качественнее получается покрытие при его наложении уже после подготовки плоского полотна, необходимого для усиления залитых ЖБИ в форме плит.
Арматурные каркасы цинкуются различными методами по технологической составляющей. В основном практикуется гальваника и горячее цинкование. При электролитической реакции на квадратный метр продукции осаждается в пределах 10-20 грамм цветного металла, так как толщина и качество получается относительно слабым, материалы оказываются подходящим вариантом исключительно для заливки простейших ЖБИ, эксплуатация которых будет происходить без влияния активных веществ.
Применение
Специфика применения изделий является обширный сферой деятельности. Дело в том, что полотна могут работать не только в качестве компонентов конструкций, но и самостоятельных изделий, например, как заборы из сварной сетки, клетки и аналогичные варианты по назначению. Укладка продукции для укрепления ЖБИ тем временем распространена повсеместно, начиная с создания плит, используемых как блоки для возведения структур, заканчивая монтажом в более сложные пространственные арматурные каркасы.
В последнем случае речь идет о наиболее интересном направлении эксплуатации сеток – их режут на детали с необходимыми габаритами, после чего сваривают в объемные структуры.
Предлагаем купить сетку сварную самого высокого качества на выгодных условиях, в любых объемах и со всеми необходимыми параметрами, на Заводе арматурных изделий и конструкций «АРМИКОН».
Почему стоит купить арматурные каркасы “АРМИКОН”?
-
Высокое качество продукции
Мы используем самое передовое современное оборудование и только высококвалифицированную рабочую силу. Продукция проходит жесткий контроль качества на всех этапах производства.
-
Минимальные сроки изготовления
Мы обладаем большими производственными мощностями. Имеем возможности оперативной переналадки и оптимизации производственного процесса под Ваш заказ.
-
Возможность поставок минимальными партиями
Таким образом, вы не только не купите лишнего, но еще и сэкономите место на стройплощадке, вместо того, чтобы превращать ее в склад!
-
Выгодные условия
Мы не только производим продукцию с самым лучшим соотношением цены и качества на рынке, но и всегда готовы искать компромиссы! Наши специалисты всегда предложат максимально эффективное и выгодное решение при расчете стоимости Вашего заказа!
Оставьте свои контакты
и мы свяжемся с вами в ближайшее время!С диаметром проволоки, сеткой и другими номерами
Arch представляет на этой странице, как рассчитать вес проволочной сетки из различных материалов.
Для проволочной сетки из разных материалов и различного плетения или обработки метод расчета веса отличается. Ниже приводится формула, обычно используемая для латунной сетки, проволочной сетки из нержавеющей стали, голландской сетки из проволочной ткани, гофрированной сетки, сварной сетки, проволочной сетки из алюминиевого сплава, шестиугольной сетки и т. д.
В следующей формуле расчета используемые упрощенные термины относятся к следующим терминам:
Диаметр проволоки = диаметр проволоки;
Сетка = количество отверстий на дюйм;
l = длина рулона;
w = ширина рулона;
Уточная проволока диам. Относится к диаметру поперечной проволоки;
Диам. проволоки основы Относится к диаметру линейного провода;
Уточная сетка относится к количеству поперечных сеток;
Деформация сетки относится к количеству линейных сеток;
Диафрагма относится к открытию сетки.
Формула различных проволочных сеток:
1, расчет веса латунной сетки с квадратными отверстиями:
Диаметр латунной проволоки x Диаметр латунной проволоки x Количество ячеек x Длина рулона x Ширина рулона ÷2 x 1,07= Вес в кг
2, расчет веса ячеистой сети нержавеющей стали квадратного отверстия:
проволока диам. х диаметр проволоки x сетка x l x w÷2= вес в кг
3, Голландская тканая проволочная сетка:
уточная проволока диам. х диам. уточной проволоки. x уточная сетка x l x w÷4 + диам. основной проволоки x диам. проволоки основы. x сетка основы x l x w÷4= Вес в кг
4, сетка из волнистой проволоки с квадратными отверстиями:
При расчете веса гофрированной сетки нам необходимо сначала рассчитать номер сетки по следующей формуле: 2. 54÷(диаметр проволоки + отверстие)=сетка
Затем вес можно рассчитать тем же методом, что и для проволочной сетки из нержавеющей стали.
Наконец, мы добавляем уровень обжатия 2%, 5% или 9%.
5, Сварная сетка:
1”: диаметр проволоки×диаметр проволоки×Д x Ш÷2= Вес в кг
1” x 1/2”: диаметр проволоки × диаметр проволоки × длина x ширина÷4 x 3= кг
1/2”: диаметр проволоки × диаметр проволоки × длина x ширина = кг
1/3”: диаметр проволоки × диаметр проволоки × Д x Ш x 3 x 0,48 = кг
1/4”: диаметр проволоки × диаметр проволоки × длина x ширина x 2 = кг
3/4”: диаметр проволоки× диаметр проволоки× длина x ширина÷3 x 2= кг
3/8”: диаметр проволоки × диаметр проволоки × Д x Ш x 1,35 = кг
5/8”: диаметр проволоки× диаметр проволоки× длина x ширина÷5 x 8÷2= кг
2” x 4”: диаметр проволоки × диаметр проволоки × длина x ширина÷4 x 0,75= кг
6, ячеистая сеть из алюминиевого сплава с квадратным отверстием: диаметр проволоки × диаметр проволоки × сетка x длина x ширина÷2 x 0,33 = вес в кг
7, шестиугольная проволочная сетка:
Диаметр проволоки × диаметр проволоки × кардинальное число x l x w÷2= вес в кг
Кардинальное число для различных шестигранных отверстий, перечисленных ниже:
1/2”=2,15
1”=1,27
3/4”=1,6
5/8”=1,87
5/4”=1,09
Преимущества сварной сетки
Добро пожаловать в компанию Anping Hewei Wire Mesh Products Co.
, LTD!
- Сварная сетка
- Панель из сварной сетки
- Сетка от насекомых из стекловолокна
- Цепной забор
- Шестиугольная проволочная сетка
- Квадратная проволочная сетка
- Оцинкованная оконная сетка
- Колючая проволока
- Колючая проволока
Преимущества сварной сетки
- Поскольку стержни приварены к мату, стержни не двигаются при укладке бетона, гарантируя, что стержни находятся в правильном положении.
- Поскольку WWR изготавливается заранее и сваривается на заводах, риск отсутствия стержня сведен к минимуму.
- Вероятность неправильного изгиба стержней снижается при использовании WWR, поскольку гибочные машины гнут мат как единое целое.
- Использование WWR сводит к минимуму вероятность неправильного размещения, поскольку на данной секции используется только один тип мата.
- Обеспечивает точный размер арматуры, где это необходимо, за счет переменного размера стержней и расстояния между ними, тем самым сокращая отходы стали.
- Можно использовать любой размер проволоки от W 1,4 до W 46,5 с шагом 0,1.
- Не требуется места для стальной сборки: Пример
- Более быстрое время монтажа означает, что вы можете справиться с изменяющимися погодными условиями.
- Удаляет размещение подкрепления с критического пути.
- Стены-барьеры на настиле моста могут быть построены быстрее. Это сокращает время воздействия падения и расходы на страховые взносы.
- WWR может сократить время строительства, тем самым экономя: время аренды оборудования.
- Стоимость материала снижена, так как малый стержень не изготовлен. Например, для слитка №3 стоимость составляет 5 долларов за 100 вес. в то время как слиток № 6 стоит 1,25 доллара за 100 вес.
- Требуется меньше полевых рабочих.
- Производство материалов автоматизировано.
- В результате процесса твердого волочения каждый отрезок проволоки фактически испытывается на прочность на растяжение, что делает ее более надежным материалом.
- Сварная проволочная сетка не требует укладки отдельных стержней, связывания, разрезания, сгибания, крючков, потери мелких деталей.
- Ткань быстро и легко укладывается, и, будучи на месте, рабочие не могут легко сместить ее при укладке бетона, как это часто бывает при использовании стержней.
- Площадь склеивания плотной сетчатой ткани со сварными соединениями в несколько раз больше, чем у арматуры, собранной вручную, поскольку механическое анкерное действие перекрестных сварных соединений обеспечивает гораздо более высокую прочность на отрыв по сравнению с простым периферийным соединением в арматуре, собранной вручную.
