Расчет работы бактерицидной лампы обн 150 формула: как рассчитать время кварцевания?
Расчёт времени обеззараживания помещения.
Покупатели часто задают вопрос, как часто и сколько времени нужно затрачивать на обеззараживание помещения? Приведём табличку, которая поможет Вам сориентироваться в этом вопросе первое время. А потом Вы уже сами подберёте для себя удобный режим работы приборов. Данная таблица составлена на основе рекомендаций производителей продукции, а также на основе опыта наших покупателей.
Тип прибора | Название прибора | Площадь при высоте потолков до 3 метров | Время работы прибора в минутах |
Открытый | Кристалл облучатель | До 20 кв.м. | 30 |
Открытый | Генерис 2х15 Вт | До 20 кв.м. | 20 |
Открытый | Генерис 4х15 Вт | До 20 кв. | 15 |
С экраном | ОБН 1-15 или ОБН-35 Азов | До 20 кв.м | 60 |
Комбинированный | ОБН 2-15 | До 20 кв.м | 40 |
Комбинированный | ОБН-150 | До 20 кв.м | 30 |
С экраном | ОБН-75 Азов | До 20 кв.м | 40 |
Рециркулятор | Кристалл-2, Кристалл-3 | До 20 кв.м | 40, 30 |
Рециркулятор | ОБР-15, ОБР-30 | До 20 кв.м | 40,30 |
Рециркулятор | РБ-07, РБ-06 | До 20 кв.м | 60,40 |
Рециркулятор | Дезар 2, Дезар-3, Дезар-4 | До 20 кв. | 80,60,60 |
С экраном | Светильник УФО-ЛУЧ | До 20 кв.м | 30 |
м.
В осенний или весенний наиболее опасный период, когда эпидемии простудных и иных заболеваний наиболее часто распространяются в нашей климатической зоне, следует проводить обеззараживание помещений как минимум два раза, а лучше три раза в день. В другое время года, если Вы здоровы и в профилактических целях, можно уменьшить количество обеззараживаний до двух или даже до одного раза в день. Через некоторое время после начала пользования прибором Вы выработаете свой, удобный именно Вам режим обеззараживания помещений. Наши постоянные покупатели сами нам рассказывают, как наиболее эффективно можно обеззаразить квартиру или дом.
После обеззараживания, проветриваете помещение. При работе рециркуляторных ламп достаточно приоткрыть форточку. Если Вы прибрели мощную кварцевую лампу и у Вас квартира «распашонка» с большим холлом, то для ускорения обеззараживания можно установить облучатель в этот холл и лампа будет просвечивать все Ваши помещения.
В особых сложных случаях Вы можете проконсультироваться у наших менеджеров, как лучше начать пользоваться приборами. И какой режим использовать в Вашем конкретном случае. Заказать кварцевую лампу Вы можете круглосуточно через корзину на сайте, а купить бактерицидный облучатель можно с 10-00 до 20-00 в нашем магазине.
Если Вы обеззараживаете помещения лампами высокого давления (типа Солнышко), то следует через каждые 15 минут выключать прибор на 20 минут, чтобы затем снова продолжить обеззараживание. Если Вы будете следовать этой рекомендации, то приборы Вам прослужат долго и не надо будет часто менять рабочую лампу.

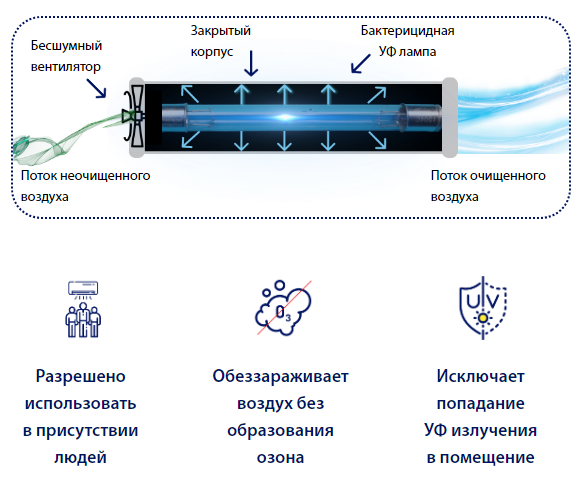

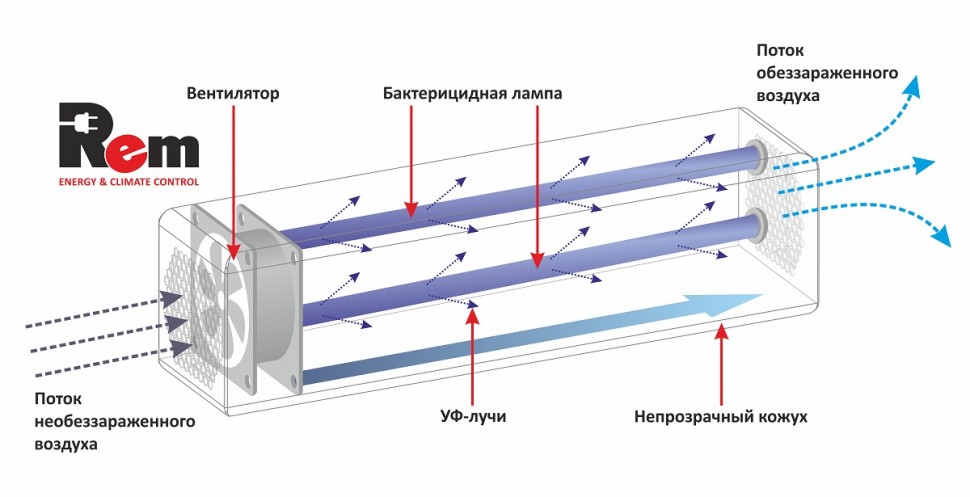

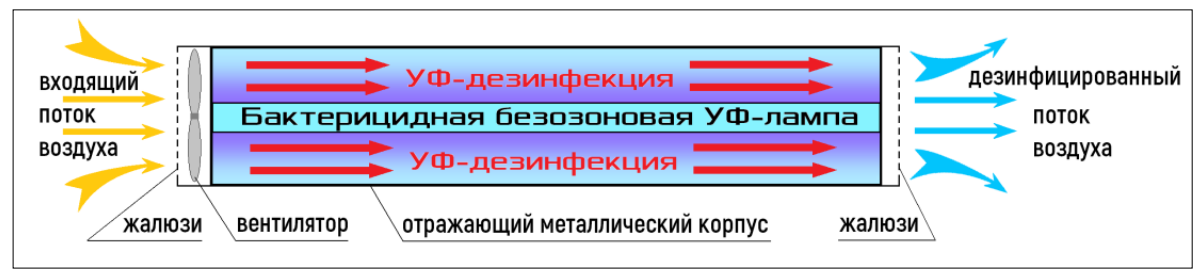

Рециркуляторы типа ОБР-15, Кристалл-2 или Кристалл-3 следует включать раза 3 в день не более чем на час. При этом Вы можете находиться в помещении. При работе этих приборов озон практически не выделяется, поэтому форточку в комнате можно только немного приоткрыть.
Длительности работы облучателя Тмин определяестя из простой формулы:
Тмин = Vпом(м³)/Qобл(м³/час)*60(минуты) + 2 минуты,
РАСЧЕТ ОБЕЗЗАРАЖИВАНИЯ ВОЗДУХА В ПОМЕЩЕНИИ
Исходные данные:
1. Тип помещения — операционный зал;
2. Объём помещения — V = 150м3 ;
3. Условия обслуживания:
— дезинфекция всего помещения в течение 15 минут(0,25ч), т.е. 900с, при
отсутствии в помещении людей;
— дезинфекция воздуха в помещении во время проведения операции
Необходимо определить: тип и количество бактерицидных облучателей.
РАСЧЁТ:
1. Дезинфекция помещения.
Для дезинфекции помещения выбираем бактерицидные облучатели открытого типа ОБНП 01-2х30. Из таблицы 2 определяем величину объёмной дозы (экспозиции) Hv для Staphylococcus aureus (нм) при уровне бактерицидной эффективности Jбк=99,9%, Hv= 385 Дж/м3.
Из таблиц определяем суммарный бактерицидный поток:
Фбк·л = 1 · 10,8 Вт=10,8 Вт;
коэффициент использования бактерицидного потока kф = 0,8;
коэффициент запаса kз = 0,65.
Необходимое количество бактерицидных облучателей вычисляем с помощью формулы:
no = Hv· V/ kз· kф·nл· Фбк·л · ?·t= 385 ·150/0,65 · 0,8· 2 ·11,2 · 1 · 900=5,5 = 6 шт.
2. Дезинфекция воздуха.
Для обеззараживания воздуха во время нахождения в помещении людей целесообразно применять бактерицидные облучатели закрытого типа — так называемые рециркуляторы, например, с помощью УФ рециркулятора
no = Hv·V/ kз·kф·nл Фбк·л · ?·t= 385·150 / 0,65 0,4 4 4,7 1 3600= 4 шт.

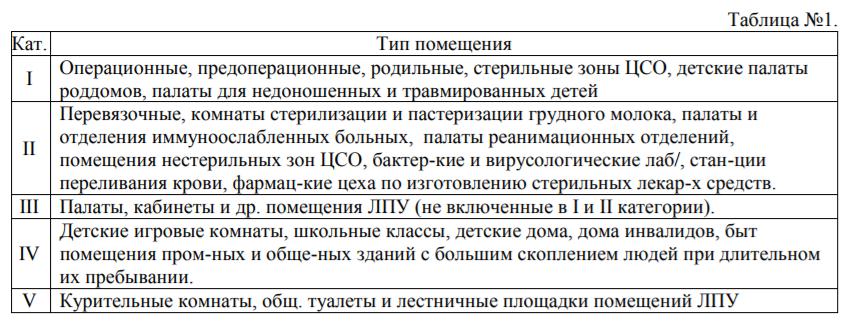

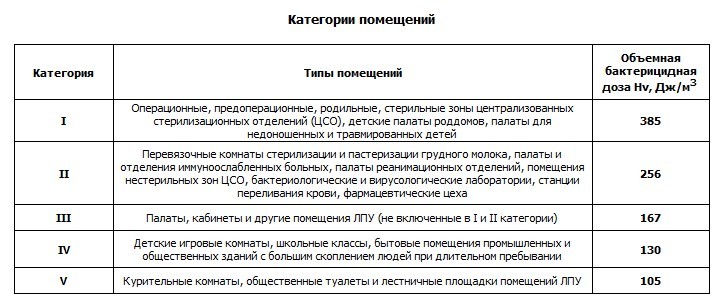

Таблица 1
Помещения ЛПУ, подлежащие оборудованию УБУ для обеззараживания воздуха, в зависимости от категории, необходимого уровня бактерицидной эффективности Jбк и объёмной дозы
| Категория | Типы помещений | Нормы микробной обсеменённости, КОЕ в 1 м3 | Staphylococcus aureus | Jбк, %, | Hv, Дж/м3(значения справочные) |
| Общая микрофлора | не менее | ||||
| I | Операционные, предоперационные, родильные, стерильные зоны ЦСО, детские палаты роддомов, палаты для недоношенных и травмированных детей | не выше 500 | не должно быть | 99,9 | 385 |
| II | Перевязочные, комнаты стерилизации и пастеризации грудного молока, палаты и отделения иммунноослабленных больных, палаты реанимационных отделений, помещения нестирильных зон ЦСО, бактериологические и вирусологические лаборатории, станции переливания крови, фармацевтические цеха по изготов-лению стерильных лекарственных форм | не выше 1000 | не более 4 | 99 | 256 |
| III | Палаты, кабинеты и др. помещения ЛПУ (не включённые в I и II категории) | не нормируется | не нормируется | 95 | 167 |
| IV | Детские игровые комнаты, школьные классы, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном пребывании | не нормируется | не нормируется | 90 | 130 |
| V | Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ | не нормируется | не нормируется | 85 | 105 |
КОЕ — колониеобразующие единицы
ЦСО — централизованные стерилизационные отделения
Таблица 2
Помещения предприятий продовольственной торговли и производства продуктов питания, подлежащие оборудованию УБУ для обеззараживания воздуха, в зависимости от категории, необходимого уровня бактерицидной эффективности Jбк и объёмной дозы Hv
| Категория | Типы помещений | Jбк, %, | Hv, Дж/м3 |
| не менее | (значения справочные) | ||
| I | Подготовка гастрономических, молочно – жировых, мясных, рыбных и овощных продуктов. — колбас и колбасных изделий; — мясных и рыбных изделий; — консервирования рыбных, мясных, овощных и фруктовых изделий; — молочных продуктов; — кондитерских изделий. | 99 | 256 |
| II | Тарные и фасовочные. Подготовка пищевых продуктов к продаже. Приготовление теста. Коптильные камеры мясопродуктов, колбас и рыбы. Производство пищевых концентратов и макаронных изделий. | 95 | 167 |
| III | Бойни. Участки для приготовления пищи, кухни. Залы приёма пищи столовых, кафе, баров, ресторанов, буфетов. | 90 | 130 |
| IV | Бытовые помещения: — гардеробные; — подсобные помещения; — бельевые чистого и грязного белья; — раздевалки душевых; — комнаты личной гигиены женщин; — умывальники и туалеты; — курительные комнаты. | 85 | 106 |
| V | Камеры, базы, склады для хранения мясопродуктов, колбас, рыбы и др. продуктов при окружающей температуре не ниже 10?С | 80 | 90 |
Законодательная база Российской Федерации
действует Редакция от 04.03.2004 Подробная информация
| Наименование документ | «ИСПОЛЬЗОВАНИЕ УЛЬТРАФИОЛЕТОВОГО БАКТЕРИЦИДНОГО ИЗЛУЧЕНИЯ ДЛЯ ОБЕЗЗАРАЖИВАНИЯ ВОЗДУХА В ПОМЕЩЕНИЯХ. РУКОВОДСТВО. Р 3.5.1904-04» (утв. Главным государственным санитарным врачом РФ 04.03.2004) |
| Вид документа | руководство |
| Принявший орган | главный государственный санитарный врач рф |
| Номер документа | Р 3.5.1904-04 |
| Дата принятия | 01.01.1970 |
| Дата редакции | 04.03.2004 |
| Дата регистрации в Минюсте | 01.01.1970 |
| Статус | действует |
| Публикация |
|
| Навигатор | Примечания |
«ИСПОЛЬЗОВАНИЕ УЛЬТРАФИОЛЕТОВОГО БАКТЕРИЦИДНОГО ИЗЛУЧЕНИЯ ДЛЯ ОБЕЗЗАРАЖИВАНИЯ ВОЗДУХА В ПОМЕЩЕНИЯХ.
РУКОВОДСТВО. Р 3.5.1904-04» (утв. Главным государственным санитарным врачом РФ 04.03.2004)
Приложение 5. ТИПОВЫЕ ПРИМЕРЫ РАСЧЕТА УЛЬТРАФИОЛЕТОВОЙ БАКТЕРИЦИДНОЙ УСТАНОВКИ
1. Общие положения.
1.1. Основная задача расчета состоит в том, чтобы определить при выполнении технического проекта число облучателей (Nо) ультрафиолетовой бактерицидной установки, которые должны быть размещены в помещении, или ламп (Nл) в выходной камере приточно-вытяжной вентиляции с целью обеспечения заданного уровня бактерицидной эффективности.
1.2. Следует отметить, что расчет является оценочным, поэтому на этапе ввода ультрафиолетовой бактерицидной установки в эксплуатацию допускается корректировка результатов расчета на основании полученных данных при проведении испытаний на соответствие требованиям санитарно-гигиенических показателей согласно настоящему Руководству.
1.3. Для проведения расчета необходимо определить исходные данные. В первую очередь источниками получения исходных данных являются: медико-техническое задание на проектирование ультрафиолетовой бактерицидной установки, паспорта и инструкции на бактерицидные облучатели и лампы, а также настоящее Руководство.
1.4. Основные исходные данные для проведения расчета следующие.
1.4.1. Назначение и категория помещения.
1.4.2. Габариты помещения (высота h, м, площадь пола S, кв. м).
1.4.3. Вид микроорганизма.
1.4.4. Бактерицидная эффективность (Jбк, %) и соответствующая виду микроорганизма поверхностная (Hs, Дж/кв. м) или объемная (Hv, Дж/куб. м) дозы (экспозиции).
1.4.5. Тип бактерицидной установки.
1.4.6. Производительность приточно-вытяжной вентиляции (Прв, куб. м/ч).
1.4.7. Условия обеззараживания (в присутствии или отсутствии людей).
1.4.8. Объект обеззараживания (воздух или поверхность).
1.4.9. Режим облучения (непрерывный или повторно-кратковременный).
1.4.10. Длительность эффективного облучения (tэ, ч), при которой должно обеспечиваться достижение заданного уровня бактерицидной эффективности.
1.4.11. Тип облучателя, лампы и их параметры: КПД (эта_о), коэффициент использования бактерицидного потока (Кф), суммарный бактерицидный поток ламп (SUM Фбк, Вт), бактерицидный поток лампы (Фбк.
л, Вт), бактерицидная облученность на расстоянии 1 м от облучателя (Ебк, Вт/кв. м), мощность облучателя (Ро, Вт).
1.5. Полученные исходные данные позволяют определить число облучателей Nо в помещении или ламп Nл (в выходной камере приточно-вытяжной вентиляции) бактерицидной установки в зависимости от поставленной задачи с помощью уравнений, приведенных в настоящем Руководстве.
1.6. Примеры расчета бактерицидных установок.
Пример 1. Необходимо определить число открытых облучателей типа ОББ 2х15 в бактерицидной установке для обеззараживания воздуха в операционном помещении в отсутствии людей. Исходные данные, необходимые для проведения расчета, сведены в таблицу.
ТАБЛИЦА ИСХОДНЫХ ДАННЫХ ДЛЯ РАСЧЕТА
| Наименование характеристики или параметра | Обозначение | Значение параметра | Источник информации |
| 1 | 2 | 3 | 4 |
| Габариты помещения | h, м S, кв. м | 3 50 | Медико-техническое задание |
| Вид микроорганизма | S. aureus | -« | |
| Категория помещения | 1 | Раздел 5, табл. 3 | |
| Бактерицидная эффективность | Jбк, % | 99,9 | -« |
| Объемная доза | Hv, Дж/куб. м | 385 | -« |
| Бактерицидный поток лампы | Фбк.л, Вт | 4,5 | Паспорт на облучатель |
| Число ламп в облучателе | Nл | 2 | -« |
| Коэффициент использования бактерицидного потока | Кф | 0,8 | Раздел 6 |
| Коэффициент запаса <*> | Кз | 1,1 | -« |
| Режим облучения | Повторно-кратковременный | Раздел 7 | |
| Длительность эффективного облучения, при которой достигается заданная бактерицидная эффективность | tэ, ч | 0,25 | -« |
Используя приведенные данные, с помощью формулы (9) определим необходимое число облучателей ОББ 2×15 для обеззараживания воздуха в операционном помещении:
Nо = V х Hv x Кз / Nл x Фбк.
л x Кф x tэ x 3600 = 3 x 50 x 385 x 1,1 / 2 x 4,5 x 0,8 x 0,25 x 3600 = 10 шт.
Пример 2. Необходимо определить число закрытых облучателей (рециркуляторов) типа ОБН (Р) 2х15 в бактерицидной установке для обеззараживания воздуха в операционном помещении в присутствии людей. Исходные данные, необходимые для проведения расчета, сведены в таблицу.
ТАБЛИЦА ИСХОДНЫХ ДАННЫХ ДЛЯ РАСЧЕТА
| Наименование характеристики или параметра | Обозначение | Значение параметра | Источник информации |
| 1 | 2 | 3 | 4 |
| Габариты помещения | h, м S, кв. м | 3 50 | Медико-техническое задание |
| Вид микроорганизма | S. aureus | -« | |
| Категория помещения | 1 | Раздел 5, табл. 3 | |
| Бактерицидная эффективность | Jбк, % | 99,9 | -« |
| Объемная доза | Hv, Дж/куб. м | 385 | -« |
| Бактерицидный поток лампы | Фбк.л, Вт | 3,5 | Паспорт на облучатель |
| Число ламп в облучателе | Nл | 2 | -« |
| Коэффициент использования бактерицидного потока | Кф | 0,4 | Раздел 6 |
| Коэффициент запаса <*> | Кз | 1,5 | -« |
| Режим облучения | Непрерывный | Раздел 7 | |
| Длительность эффективного облучения | tэ, ч | 1 | -« |
Используя приведенные данные, с помощью формулы (9) определим необходимое число облучателей ОБН (Р) 2х15 для обеззараживания воздуха в присутствии людей в операционном помещении:
Nо = V x Hv x Кз / Nл x Фбк.л x Кф x tэ x 3600 = 3 x 50 x 385 x 1,5 / 2 x 3,5 x 0,4 x 1 x 3600 = 9 шт.
Пример 3. Необходимо определить число открытых потолочных облучателей типа ОБНП 2х15-01 «ВНИИМП-ВИТА» в бактерицидной установке для обеззараживания поверхности пола в операционном помещении в отсутствии людей.
Исходные данные, необходимые для проведения расчета, сведены в таблицу.
ТАБЛИЦА ИСХОДНЫХ ДАННЫХ ДЛЯ РАСЧЕТА
| Наименование характеристики или параметра | Обозначение | Значение параметра | Источник информации |
| 1 | 2 | 3 | 4 |
| Габариты помещения | h, м S, кв. м | 3 50 | Медико-техническое задание |
| Вид микроорганизма | S. aureus | -« | |
| Категория помещения | 1 | Раздел 5, табл. 3 | |
| Бактерицидная эффективность | Jбк, % | 99,9 | -« |
| Поверхностная доза | Hs, Дж/кв. м | 66 | Приложение 4 |
| Бактерицидный поток лампы | Фбк.л, Вт | 4 | Паспорт на облучатель |
| Число ламп в облучателе | Nл | 2 | -« |
| КПД облучателя | эта_о | 0,7 | -« |
| Коэффициент запаса <*> | Кз | 2 | Раздел 6 |
| Режим облучения | Повторно-кратковременный | Раздел 7 | |
| Длительность эффективного облучения | tэ, ч | 0,25 | -« |
Используя приведенные данные, с помощью формулы (6) определим необходимое число облучателей ОБНП 2х15-01 «ВНИИМП-ВИТА» Nо для обеззараживания пола в операционном помещении в отсутствии людей:
Nо = Ебк x S / Кф.
s x эта_о x Nл x Фбк.л.
В этой формуле:
Ебк = Hs x Кз / tэ x 3600 = 66 x 2 / 0,25 x 3600 = 0,147 Вт/кв. м;
коэффициент использования потока ламп облучателей при облучении поверхности Кф.s = 0,33 (из табл. 2, согласно значению индекса помещения i = 0,48 x S(0,5) / h = 0,48 — 50(0,5) / 3 = 1,13).
Следовательно:
Nо = 0,147 x 50 / 0,33 x 0,7 x 2 x 4 = 4 шт.
Пример 4. Необходимо определить тип блока с бактерицидными лампами ДБМ 30 в выходной камере приточно-вытяжной вентиляции в палате травматологического отделения. Исходные данные, необходимые для проведения расчета, сведены в таблицу.
ТАБЛИЦА ИСХОДНЫХ ДАННЫХ
| Наименование характеристики или параметра | Обозначение | Значение параметра | Источник информации |
| 1 | 2 | 3 | 4 |
| Габариты помещения | h, м S, кв. м | 4 100 | Медико-техническое задание |
| Вид микроорганизма | S. aureus | -« | |
| Кратность воздухообмена | Кр, ч(-1) | 2 | -« |
| Категория помещения | 11 | Раздел 5, табл. 3 | |
| Бактерицидная эффективность | Jбк, % | 99 | -« |
| Объемная доза | Hv, Дж/куб. м | 256 | -« |
| Бактерицидный поток лампы | Фбк.л, Вт | 9 | Паспорт на облучатель |
| Коэффициент использования бактерицидного потока | Кф | 0,9 | Раздел 6 |
| Коэффициент запаса <*> | Кз | 1,5 | -« |
| Режим облучения | Непрерывный | Раздел 7 | |
| Длительность эффективного облучения, при которой достигается заданная бактерицидная эффективность | tэ, ч | <= 1 | -« |
<*> Коэффициент запаса при проведении расчетов устанавливается в зависимости от наличия факторов, влияющих на снижение эффективности (колебания напряжения сети, изменения температуры окружающей среды, увеличение относительной влажности более 80%, высокой запыленности воздуха).
При устойчивом напряжении в сети, комнатной температуре, относительной влажности до 70% и содержании пыли менее 1 мг/куб. м этими факторами можно пренебречь (раздел 6.3).
Используя приведенные данные, с помощью формулы (11) определим необходимое число ламп Nл в блоке:
Nл = Прв x Hv x Кз / Фбк.л x Кф x 3600 = 800 x 256 x 1,5 / 9 x 0,9 x 3600 = 11.
В этой формуле производительность приточно-вытяжной вентиляции Прв = V x Kp = 4 x 100 x 2 = 800 куб. м/ч. При этом длительность эффективного облучения, при которой достигается заданная бактерицидная эффективность: tэ = 1 / Кр = 1 / 2 = 0,5 ч < 1 ч (см. раздел 7).
Следовательно, из существующих блоков наиболее удовлетворяющим требованиям является блок типа УБПВ-12х30-300х400 с 12-ю лампами ДБМ 30.
Как заполнять журнал контроля бактерицидной лампы: инструкция, образец
1. Нужна ли бак. лампа в салоне красоты?
2. Нужно ли вести журнал, если у меня не медучреждение?
На эти и другие вопросы ответим в новом материале проекта ДЕЗликбез о том, как заполнять журнал регистрации и контроля ультрафиолетовой бактерицидной установки.
Кто должен вести журнал
Согласно СП 2.1.3678-20 и СанПиН 3.3686-21, в помещениях салона красоты либо медицинского учреждения обеззараживанию должны подвергаться не только поверхности, инструменты, мебель, белье, но и воздух.
В индустрии красоты нет жестких требований по микроклимату в помещениях, поэтому выбор способа обработки ложится на плечи руководителя. Чаще всего используют бактерицидный.
Ведение журнала обязательно, независимо от того – салон красоты у вас или мед. учреждение. Это необходимо для контроля выработки и эффективности сменных ламп в облучателе. Во время проверки проверяющие обращают внимание именно на правильность ведения журнала, а не на счетчик на облучателе.
Форма журнала регистрации и контроля бак. установки содержит общие сведения, которые позволяют контролировать необходимость замены ламп, особенности работы, сроки поверки.
youtube.com/embed/MIPAOxPNWQA?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””> Образец заполнения журнала
На обложке или титульном листе указывается:
- наименование организации, юридический адрес,
- фактический адрес,
- ФИО лица, ответственного за соблюдением санитарных правил,
- дата начала и окончания ведения журнала.
Далее необходимо описать помещение с квадратурой, указать серийный номер рециркулятора.
- Тип установки – «закрытого типа». Обязательно нужно прописать защитные средства для персонала. Это могут быть защитные очки, перчатки, маски. Если ламы закрытого типа, то средства защиты не требуются, поэтому пишем «не предусмотрено».
-
Срок замены ламп – согласно инструкции на лампу.
В нашем случае это 8000 часов.
В нашем случае это 8000 часов.
Саму таблицу нужно заполнять ежедневно.
Указываем:
- Дату обработки,
- Условия обеззараживания – в присутствии людей.
- Объект обеззараживания – воздух.
- Вид микроорганизма – санитарно-показательный.
- Режим – непрерывный в случае, если лампа работает на протяжении рабочего дня. И повторно-кратковременный в случае кратковременной обработки в салоне красоты. Этот способ также должен быть разрешен инструкцией. Время кратковременной обработки рассчитывается по площади помещения.
- Далее описывается время работы облучателя и фактическое время.
По истечении месяца необходимо возвращаться на первый разворот и заполнять таблицу суммарного количества часов отработки лампы за месяц.
Есть ли у вас вопросы? Задавайте в комментариях, пожалуйста.
Определение эффективности УФ-ламп, установленных в циркуляционных воздуховодах (Технический отчет)
Определение эффективности УФ-ламп, установленных в циркуляционных воздуховодах (Технический отчет) | ОСТИ.GOVперейти к основному содержанию
- Полная запись
- Другое связанное исследование
Бактерицидные ультрафиолетовые (UVGI) лампы давно используются для инактивации микробных аэрозолей. Большинство докладов были посвящены борьбе с инфекционными заболеваниями, такими как туберкулез (ТБ), в занимаемых помещениях медицинских учреждений. Использование вентиляционных каналов UVGI увеличивается. Применение в воздуховодах, как правило, больше связано с борьбой с микроорганизмами в окружающей среде, чем с инфекционными агентами.
В этом документе представлены результаты проекта по исследованию способности ламп UVGI инактивировать репрезентативные микробные аэрозоли из окружающей среды в вентиляционных каналах. В ходе этого исследования было экспериментально продемонстрировано, что лампы UVGI инактивируют биоаэрозоли, состоящие из вегетативных бактерий, спор бактерий или грибковых спор, в воспроизводимой степени в условиях фиксированной дозы. Вегетативные бактерии были наиболее восприимчивы к UVGI, при этом бактерии и грибковые споры были значительно более устойчивы. Было обнаружено, что уравнение эффективности, обычно цитируемое в литературе для инактивации UVGI, обычно применимо при условии, что его параметры известны. Пересмотр итогового отчета DOE/OR22674/610-40030-01. Пересмотренная таблица 5 на стр. 33.
- Авторов:
- ВанОсделл, Дуглас; Фоарде, Карин
- Дата публикации:
- Исследовательская организация:
- Институт технологий кондиционирования и холодильного оборудования (США)
- Организация-спонсор:
- Департамент энергоэффективности и возобновляемых источников энергии (EE) Министерства энергетики США (США)
- Идентификатор ОСТИ:
- 810964
- Номер(а) отчета:
- МЭ/ОР22674/610-40030-01Р
АРТИ-21КР/610-40030-01Р; РНН: US200310%%101
- Номер контракта с Министерством энергетики:
- ФК05-99ОР22674
- Тип ресурса:
- Технический отчет
- Отношение ресурсов:
- Прочая информация: PBD: 30 ноября 2002 г.
- Страна публикации:
- США
- Язык:
- Английский
- Тема:
- 54 НАУКИ ОБ ОКРУЖАЮЩЕЙ СРЕДЕ; 59ОСНОВНЫЕ БИОЛОГИЧЕСКИЕ НАУКИ; ВОЗДУХ; ИНФЕКЦИОННЫЕ ЗАБОЛЕВАНИЯ; ЛАМПОЧКИ; БАЦИЛЛА; АСПЕРГИЛЛЕС; ОБЛУЧЕНИЕ; УЛЬТРАФИОЛЕТОВАЯ РАДИАЦИЯ; ОСНОВНЫЕ БИОЛОГИЧЕСКИЕ НАУКИ; УЛЬТРАФИОЛЕТОВЫЙ; УФ; УФС; УВГИ; ОВКВ; ВОЗДУХОВОДЫ; ФОРМА; ГРИБ; ЭФФЕКТИВНОСТЬ; МИКРОБНЫЙ; ДОЗА; ИЗЛУЧЕНИЕ; ОТРАЖЕНИЕ; бациллы; АСПЕРГИЛЛИС; АРТИ; 21КР
Форматы цитирования
- MLA
- АПА
- Чикаго
- БибТекс
ВанОсделл, Дуглас, и Фоард, Карин. Определение эффективности УФ-ламп, установленных в воздуховодах .
США: Н. П., 2002.
Веб. дои: 10.2172/810964.
Копировать в буфер обмена
ВанОсделл, Дуглас и Фоард, Карин. Определение эффективности УФ-ламп, установленных в воздуховодах циркуляции воздуха . Соединенные Штаты. https://doi.org/10.2172/810964
Копировать в буфер обмена
ВанОсделл, Дуглас, и Фоард, Карин. 2002.
«Определение эффективности УФ-ламп, установленных в воздуховодах циркуляции». Соединенные Штаты. https://doi.org/10.2172/810964. https://www.osti.gov/servlets/purl/810964.
Копировать в буфер обмена
@статья{osti_810964,
title = {Определение эффективности УФ-ламп, установленных в воздуховодах циркуляции},
автор = {ВанОсделл, Дуглас и Фоард, Карин},
abstractNote = {Гермицидные ультрафиолетовые (UVGI) лампы имеют долгую историю использования для инактивации микробных аэрозолей.
Большинство докладов были посвящены борьбе с инфекционными заболеваниями, такими как туберкулез (ТБ), в занимаемых помещениях медицинских учреждений. Использование вентиляционных каналов UVGI увеличивается. Применение в воздуховодах, как правило, больше связано с борьбой с микроорганизмами в окружающей среде, чем с инфекционными агентами. В этом документе представлены результаты проекта по исследованию способности ламп UVGI инактивировать репрезентативные микробные аэрозоли из окружающей среды в вентиляционных каналах. В ходе этого исследования было экспериментально продемонстрировано, что лампы UVGI инактивируют биоаэрозоли, состоящие из вегетативных бактерий, спор бактерий или грибковых спор, в воспроизводимой степени в условиях фиксированной дозы. Вегетативные бактерии были наиболее восприимчивы к UVGI, при этом бактерии и грибковые споры были значительно более устойчивы. Было обнаружено, что уравнение эффективности, обычно цитируемое в литературе для инактивации UVGI, обычно применимо при условии, что его параметры известны.
Пересмотр итогового отчета DOE/OR22674/610-40030-01. Пересмотренная таблица 5 на стр. 33.},
дои = {10,2172/810964},
URL-адрес = {https://www.osti.gov/biblio/810964},
журнал = {},
номер =,
объем = ,
место = {США},
год = {2002},
месяц = {11}
}
Копировать в буфер обмена
Посмотреть технический отчет (1,36 МБ)
https://doi.org/10.2172/810964
Экспорт метаданных
Сохранить в моей библиотеке
Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.
Аналогичных записей в сборниках OSTI.GOV:
- Аналогичные записи
GLO™ Верхний УФ-светильник
УФ-светильники GLO™ для верхнего воздуха
Простая, безопасная и быстрая дезинфекция воздуха в помещении без использования химикатов на площади от 150 до 1500 квадратных футов.
Самая высокая в отрасли доза ультрафиолета:
Мощные бактерицидные светильники серии GLO обеспечивают самое большое в отрасли количество УФ-излучения для инактивации переносимых по воздуху вирусов и бактерий, что делает их лучшим выбором для борьбы с воздушно-капельными инфекциями.
Настенные светильники GLO превосходят рекомендации CDC по производительности для больниц и медицинских учреждений.[1]
Инактивация переносимых по воздуху вирусов:
Эти автономные приспособления, работающие 24 часа в сутки, инактивируют все известные микроорганизмы, включая SARS-CoV, MERS-CoV и другие патогены, менее чем за секунду[2].
Пять моделей:
Доступны модели как с жалюзи, так и с открытыми жалюзи, обеспечивающие различные варианты покрытия, выберите среди GLO 150-, 225-, 310-, 9Модели площадью 00 и 1500 квадратных футов. Светильники GLO обоих типов — открытые и с жалюзи — предлагают превосходные возможности инфекционного контроля за счет повышения мощности UVGI с помощью эксклюзивной, разработанной на компьютере высокоспектральной параболической системы алюминиевых отражателей.
COVID-19:
В своем руководстве по COVID-19 для владельцев зданий CDC заявляет: «Рассмотрите возможность использования UVGI в качестве добавки, помогающей инактивировать вирус». производительность была протестирована независимыми экспертами и проверена на соответствие стандартам IESNA LM-9-2009, LM-41-2014, LM-58-2013 и LM-54-2014 и соответствует требованиям UL 867, раздел 40, и CSA 22-2 № 187.15. Светильники прошли независимые испытания на соответствие стандарту UL2998 и подтвердили отсутствие озона.
[1] https://www.cdc.gov/niosh/docs/2009-105/pdfs/2009-105.pdf
[2] В соответствии с Управлением по обеспечению соблюдения и соответствия Агентства по охране окружающей среды США, UV Resources не делает никаких заявлений относительно инактивации COVID-19 или SARS-CoV-2 в качестве предприятия, производящего пестициды или устройства.
[3] cdc.gov/coronavirus/2019-ncov/community/office-buildings.html
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ И ЦЕНЫ НА ПРОДУКЦИЮ
Прокрутите до подробностей
Спецификации и сертификаты
02 с этими светильниками обеспечивают в среднем 9000 часов работы. Конфигурация входного напряжения питания.
Режим первичной дезинфекции: воздух и поверхность, воздух или поверхность.
Монтаж основного приспособления: внутренний воздуховод/пленум или внешний воздуховод/пленум.
Товар не имеет дефектов материала и изготовления с момента первой покупки.
Стандарт электробезопасности, определенный Underwriters Laboratories и зарегистрированный национальной испытательной лабораторией Intertek.
Светильник, сертифицированный как «сертифицированное устройство для очистки воздуха», не выделяет озон.
- Детали
- Спецификация
- GLO™ 150
- GLO™ 225
- GLO™ 310
- GLO™ 900-OF
- GLO™ 1500-OF
Светильники GLO дезинфицируют воздух в помещении просто, безопасно и быстро без использования химикатов.
Они используются для смягчения внутрибольничных инфекций, простуды и гриппа и т. д. в медицинских учреждениях, в том числе в палатах ожидания и для пациентов, приютах для бездомных, тюрьмах и тюрьмах, практически везде, где есть угроза или желание уменьшить количество инфекционных микробов. Светильники прошли независимые испытания на соответствие стандарту UL2998 и подтвердили отсутствие озона.
ЛУЧШИЙ В КЛАССЕ ДИЗАЙН:
- Эксклюзивный высокоспектральный параболический отражатель повышает светоотдачу на 350 % по сравнению с обычными конструкциями
- Проверенная технология, эффективная для уничтожения всех переносимых по воздуху микроорганизмов
- Эффективное, недорогое снижение микробного риска для любых условий
- Запатентованная конструкция устанавливается быстро и легко
ЗДРАВООХРАНЕНИЕ: Залы ожидания неотложной помощи, отделения интенсивной терапии, операционные, клиники неотложной помощи, врачебные и стоматологические кабинеты, дома престарелых/ учреждения расширенного ухода
ПРОИЗВОДСТВО: Чистые помещения, фармацевтические лаборатории, пекарни/производство продуктов питания, мясная/молочная промышленность
ИНСТИТУЦИОНАЛЬНЫЕ: Школы/университеты, спортивные арены, лаборатории, тюрьмы, временные убежища
2 Конференц-залы, кафетерии, комнаты отдыха, вестибюли, детские сады, ветеринарные питомники, фуд-корты- Лучшая в своем классе автономная система УФГИ для верхних слоев атмосферы с самым долгим сроком службы
CAD-дизайн- увеличивает производительность и зону покрытия при меньшем энергопотреблении
- Гораздо больший охват означает меньшее количество единиц и требуемых общих затрат
- Эффективное, недорогое снижение микробного риска для любых условий
- Доказанная эффективность в уничтожении всех находящихся в воздухе и на поверхности микроорганизмов
- Идеально подходит для учреждений здравоохранения, учреждений и предприятий пищевой промышленности
- Улучшает качество воздуха в помещении (IAQ) за счет уменьшения количества инфекционных агентов
- Быстро и легко устанавливается на стену во всех типах помещений
- Легче всего определить размер, указать источник, закупить и обслужить
- Запатентованная конструкция обеспечивает самую низкую в отрасли стоимость владения
Характеристики крепления прошли независимые испытания и подтверждены в соответствии со стандартами IESNA LM-9-2009, LM-41-2014, LM-58-2013 и LM-54-2014 и соответствуют требованиям UL 867, раздел 40, и CSA 22-2 № 187. 15.
Светильники GLO собираются и проходят испытания на заводе. Они состоят из корпуса, отражателя, источника питания, ламповых патронов, лампы и световых экранов, что обеспечивает превосходную выходную мощность и угол излучения для увеличения плотности потока в большей зоне в любом пространстве.
Корпуса изготовлены из толстого алюминия и снабжены кабелем питания и отверстиями для кабелепровода ½ дюйма для облегчения прокладки проводки.
Рефлекторы спроектированы и изготовлены на компьютере из высокоспектрального аланода, чтобы коллимировать максимальное количество УФ-энергии наружу по уникальной схеме 170º с минимальной потребляемой мощностью.
Перегородки изготовлены из неотражающего алюминия с порошковым покрытием, что увеличивает пропускную способность и минимизирует рассеянную энергию в нижних областях зоны облучения.
Блоки питания представляют собой высокоэффективные электронные блоки, адаптированные к лампе и предназначенные для максимального увеличения производства УФ-излучения, излучения лампы, энергоэффективности и надежности. Они внесены в список UL, 120–277 В, 50/60 Гц, тип 1, высокий коэффициент мощности, электронный быстрый пуск, защита цепи от перегрузки и окончания срока службы лампы, уровень шума A.
Розетки безопасные типы с двойным штифтом / одним щелчком, изготовленные из поликарбоната.
Лампы представляют собой высокомощные двухконтактные лампы диаметром T5, которые излучают широкополосный УФ-C на длине волны 253,7 нм. Полезный срок службы лампы 9000 часов с потерей выходной мощности не более 15%.
Модель: GLO-150-120-277
Номер деталей: P/N 4182-4001
Электрика: 120-277V 50/60HZ, 1P
LAMPTS:
.
Светильник Мощность УФ: 0,35 Вт (35 мВт)
Бактерицидная мощность: 125 мкВт/см² на 1 м
Покрытие: ±150 кв. по обе стороны от светильника)
Style: Baffle
Dimensions: 14. 25″(W) x 4.40″(H) x 6.40″(D)
Model: GLO-225-120-277
Part Number: P/N 4182-4000
Electrical: 120-277V 50/60HZ, 1P
WATTS: 25 Watts
УФ-вывод: . : 407 мкВт/см² @ 1 м
Покрытие: ±225 кв. футов (~15 футов снаружи и ~7,5 футов по обе стороны от прибора)
Стиль: Партия
Размеры: 23,25 ″ (W) x 4,40 ″ (h) x 6,40 ″ (D)
Модель: GLO-310-120-277
4. P/N 4182-4002
Electrical: 120-277V 50/60Hz, 1P
Lamp Watts: 36 Lamp Watts
Fixture UV Output: 1.21 watts (121 mW)
Germicidal Output: 505 мкВт/см² на расстоянии 1 м
Покрытие: ±310 кв. футов (~18 футов снаружи и ~8,5 футов по обе стороны от прибора)
Стиль: Перегорость
Размеры: 35 ″ (W) x 4,40 ″ (H) x 6,40 ″ (D)
Модель: GLO-900-120-277
4. Part № : : Номер: : : : : : : Номер: : : : Номер: : : Номер: . P/N 4182-5000
Electrical: 120-277V 50/60Hz, 1P
Lamp Watts: 25 Lamp Watts
Fixture UV Output: 3.71 watts (372 mW)
Coverage: ±900 кв. футов
Тип: Открытый
Размеры: 23,25 ″ (W) x 4,40 ″ (H) x 19,84 ″ (D)
Модель: Glo-1500-120-277
Номер детали: P/N 4182-5002
. 120-277V 50/60 Гц, 1P
Лампы Ватты: 36 Ватт лампы
УФ-выходной : Открытый
Размеры: 35″(Ш) x 4,40″(В) x 19,84″(Г)
Рыночный сектор
Healthcare
Коммерческий
Образование
Промышленность
Производство продуктов
гостеприимство
Правительство
.
15.
Они внесены в список UL, 120–277 В, 50/60 Гц, тип 1, высокий коэффициент мощности, электронный быстрый пуск, защита цепи от перегрузки и окончания срока службы лампы, уровень шума A.
25″(W) x 4.40″(H) x 6.40″(D)
Part № : : Номер: : : : : : : Номер: : : : Номер: : : Номер: . P/N 4182-5000
