Расчет уклона крыши – способы, формулы расчета, виды и как изменить угол конструкции

Для того чтобы на поверхности крыши долго не застаивалась дождевая вода или снег, тем самым образовывая лужи, которые могут создавать дополнительную нагрузку на кровлю, ее окончаниям придают небольшой уклон под определённым градусом (процентом наклонна).

Зависимость уклона от вида крыши и кровельного материала ↓
Виды уклонов ↓
Оптимальный уклон ↓
Способы выполнения расчетов ↓
Пример расчёта ↓
1. Формула №1 ↓
2. Формула №2. ↓
Как изменить уклон конструкции ↓

Зависимость уклона от вида крыши и кровельного материала

Перед тем как заняться расчетом уклона в процентах либо градусном соотношении необходимо выяснить какая конструкция у крыши. Эти данные зависят напрямую от использованного материала. Например, для сложных крыш используется металл, черепица, мягкий кровель, а для простых – обычная черепица или шифер.

Важно знать: угол наклонна для данной конструкции может варьироваться от 30 до 60 градусов (если сделать больше или меньше, то вода после дождя не будет стекать правильно, вследствие чего на поверхности кровли будут образовываться лужи, которые со временем могут значительно повредить конструкцию.

Также кроме данного параметра, необходимо подумать о правильном схождении снега и льда, который может создавать дополнительную нагрузку на саму кровлю:

Для мягкой кровли максимально позволительный уклон составляет от 8 до 18 градусов. В некоторый случаях он может быть больше (в зависимости от ситуации), но ни в коем случае меньше, так как опять даже вода не сможет стечь.
Для сложного типа крыш в основном используется листовой материал и для расчета оптимального угла уклона необходимо учесть немало факторов (в том числе, тип материала, его глубина, способ установки и многое другое).

Как правило, лучший угол уклона для листового материала составляет от 14 до 16 градусов (данный угол отлично подходит для правильного стока воды и отхода снежных масс).

Важно знать: если же вам необходим другой угол наклонна, то его лучше рассчитать в процентном соотношении с учетом необходимой герметизации стыков, плит и швов для того.

Для того чтобы талая вода полностью стекала и не повреждала покрытие. Также для этих целей дополнительно могут применяться стандартные системы для стока воды внутреннего или внешнего вида.

Виды уклонов

Минимальный – от 0 до 10%. В основном применяться для огнестойких материалов. Также угол наклона может зависит от типа монтажа.
Средний – от 10 до 28% (используется для шифера).
Максимальный – от 29 до 33%. Оптимальный угол наклона для стального покрытия.

Оптимальный уклон

Заранее практически невозможно определиться оптимальный угол наклона поэтому сейчас, давайте разберем какие все-таки данные влияют на этот нехитрый показатель:

В первую очередь он зависит от местности (имеется в виду направления ветров). Например, чем чаще и сильнее ветры, тем меньше должен быть наклон.
Назначение постройки. Все должно быть согласно строительным нормам. То есть для жилого дома поставлена одна норма (до 33%), а для склада – другая (до 20%). Если пренебречь данными нормами, то последствия для здания могут быть весьма плачевными.
Климатические условия в местности, где вы проживаете. От климатических условий зависит многое. Например, если в регионе, где вы проживаете часто выпадает снег и льют дожди, то лучше всего немного поднять угол. Подобная конструкция не только поможет воде и прочим осадкам правильно стечь, а и будет противостоять их большому скоплению. Если вашей местности постоянного проживания всегда ярко светит солнце, то вам подойдут полностью плоские крыши с небольшими откосами, так как это позволит избежать сильного нагрева самого здания, что обеспечит комфортную температуру в доме для его жильцов.

Как видите, оптимальный угол наклона рассчитать теоретически довольно сложно и поэтому рекомендуется действовать уже непосредственно на месте.

Способы выполнения расчетов

Расчет можно проводить несколькими способами:

С помощью специальной строительной формулы. С ее помощью вы можете получить более точные результаты, но процесс расчётов может быть долгим и сложным. В основном используются 2 формулы, о которых мы расскажем вам ниже.
Таблица Брадиса – небольшая четырехзначная таблица для всех синусов, косинусов и котангенсов. Данная таблица является более быстрым способом проведения расчетов, но, к сожалению, в этой таблице не все смогут подыскать оптимальный угол для себя, так как в ней используются только основные данные, а как мы уже знаем наклон крыши может быть весьма нестандартным.

Пример расчёта

Расчет проводится по нехитрой, на первый взгляд, формуле: Hk = LдxtgA или Lс = Hк/sinA. Что же означают эти данные? — спросите вы.

Первая формула:

Hk – это высота конька.
Lд – половина длины пролета дома.
tgA – тангенс угла наклонна крыши.

Вторая формула:

Lс – длина стропил.
Hk – это высота конька.
sinA – синус угла наклонна крыши.

Пример расчетов: для того, чтобы общий результат формул был более-менее ясен, представляем вам небольшие примеры расчетов по 2 вышеперечисленным формулам.

1. Формула №1

Толщина обрешетки равна 2.5 килограммам, 1 метр квадратный кровли весит около 15 килограмм. Также планируется уложить слой утеплителя толщиной не больше 10 сантиметров (квадратный метр его веса составляет около 10 килограмм).

Ко всему вышеперечисленному еще добавляется и небольшой слой ондулина, вес которого не меньше 3 килограмм одного квадратного метра. Необходимо правильно рассчитать угол наклонна кровли.

Расчет: (15+10+3) х1,1 = 30,8 кг/квадратных метра.

Важно знать: в среднем нагрузка на кровлю дома не превышает 50 килограмм на 1 метр квадратный. Из полученных данных и определяется необходимый угол (его можно поискать в таблице Брадиса).

2. Формула №2.

Для возведения крыши используются стропилы длиною 20 метров квадратных, 1 метр используемой квадратный кровли весит около 15 килограмм.

Расчет: 15/1.1 = 13.6 килограмм – это уровень нагрузки на крышу. Из полученных данных необходимо вывести оптимальный угол наклона для вашей крыши.

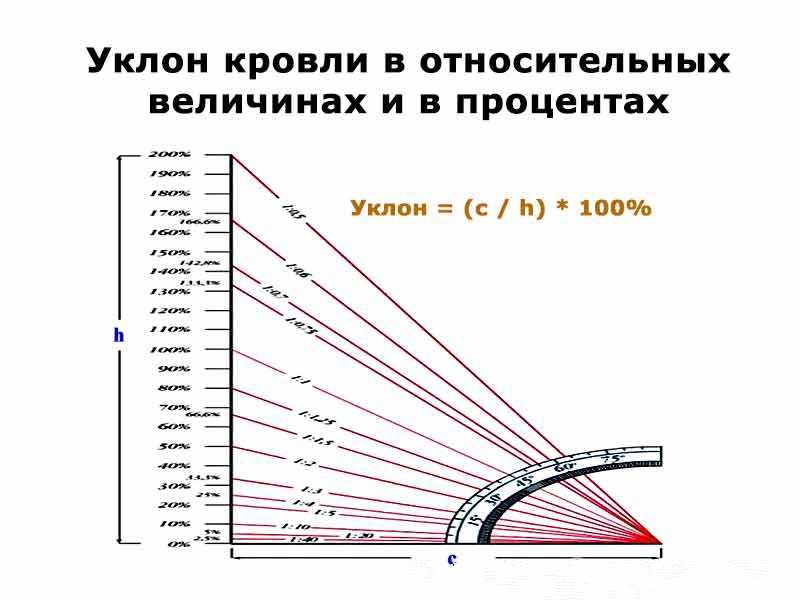

Таблица Брадиса:

Градус	Процент	Градус	Процент	Градус	Процент
1°	1,8%	16°	28,7%	31°	60,0%
2°	3,4%	17°	30,5%	32°	62,4%
3°	5,2%	18°	32,5%	33°	64,9%
4°	7,0%	19°	34,4%	34°	67,4%
5°	8,8%	20	36,4%	35°	70,0%
6°	10,5%	21°	38,4%	36°	72,6%
7°	12,3%	22°	40,4%	37°	75,4%
8°	14,1%	23°	42,4%	38°	78,9%
9°	15,8%	24°	44,5%	39°	80,9%
10°	17,6%	25°	46,6%	40°	83,9%
11°	19,4%	26°	48,7%	41°	86,0%
12°	21,2%	27°	50,9%	42°	90,0%
13°	23,0%	28°	53,1%	43°	93,0%
14°	24,9%	29°	55,4%	44°	96,5%
15°	26,8%	30°	57,7%	45°	100,0%

Важно знать: по данной таблице можно легко и быстро выяснить необходимый угол для вашей крыши.

Помните, что, кроме основных параметров (используемые материалы, назначение постройки и многое другое) необходимо учитывать и дополнительные), которые в той или иной степени могут влиять на процент (градус) наклонна.

К дополнительным данным относятся следующие показатели: климатические условия, направление ветра и так далее.

Как изменить уклон конструкции

Некоторые дома обладают довольно сложной конструкцией (имеется в виду конструкции крыши), которая не позволяет либо довольно сильно затрудняет проводить какие-либо ремонтные работы (особенно в осенний и зимний период года, когда добавляются неблагоприятные погодные условия и прочее).

Наличие всевозможный архитектурных изысков и дополнительных украшений также очень сильно мешают проводить строительные работы в плане того, что нужно быть предельно аккуратными и осторожными в процессе работы, дабы их не повредить, а иногда эти украшения могут собой полностью или частично закрывать доступ к определенной части крыши.

Именно из-за этих вышеперечисленных причин большинство владельцев домов задумываются о том, как можно быстро изменить угол наклонна конструкции. Что ж, давайте рассмотрим этот вопрос более подробно и разберёмся возможно ли это.

Важно знать: чисто теоретически такую работу провести можно, но опять же, все зависит от типа готовой кровли.

Проводится измена уклона нескольким способами:

Перемещение висячей кровли в наклонную. За время долгого использования некоторые элементы крыши могут ослабевать, что приводит к ее опусканию вниз. Чтобы исправить данную проблему лучше всего сделать ее боле наклонной. Для этого необходимо полностью разгрузить все перекрытия с помощью специальной системы для разгрузки и преобразования (она состоит из металлических либо кирпичных колонн).
Изменение планировки крыши. Это довольно долгий, в некотором значении мучительный способ изменения уклона, но как показывает практика – довольно эффективный. Наверняка вы задумались о смысле изменения планировки кровли, если зачастую они предельно просты. Встречаются крыши со сложной конструкцией состоящая из нескольких слоев с выступающими параметрами, а для таких крыш определить правильный угол довольно сложно. Изменить планировку можно путем установки самостоятельно функционирующий участков крыши, которые выполняются из однородного материала для кровли.
Установка строительной системы. В данном случае заменятся стальная кровля на другой строительный материал (более легкий) с помощью которого выполняется полная или частичная замена системы.

Важно знать: при замене кровельного материала на черепицу или другой подобный материал угол наклона должен быть в пределах 22%.

Статья была полезна?

0,00 (оценок: 0)

Расчёт угла наклона крыши Альфалес

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш: высокие — с углом в 45–60 градусов; скатные — с наклоном от 30 до 45 градусов; пологие — с углом уклона 10–30 градусов; плоские — с углом 10 градусов и меньше.

На выбор величины этого параметра оказывают влияние, в первую очередь, природные факторы, которые характерны для данной местности.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие. Потому что такие кровли из-за большого угла наклона имеют очень большую площадь. У большой площади поверхности очень высока парусность. Соответственно, очень велика нагрузка на всю конструкцию стропильной системы. И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании. Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские. При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре. И если крепление кровли будет ослабленным, может произойти срыв всей конструкции. Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25–30 градусов. Если же сила ветра невелика, то величина уклона крыши может равняться 30–45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона. В этом случае высокая крыша вне конкуренции. На кровлях с большим уклоном снег не задерживается. Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.). Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах. Тем больший вес будет воздействовать на всю конструкцию. Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше — это неплохо. Он обеспечивает небольшую дополнительную теплоизоляцию. Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

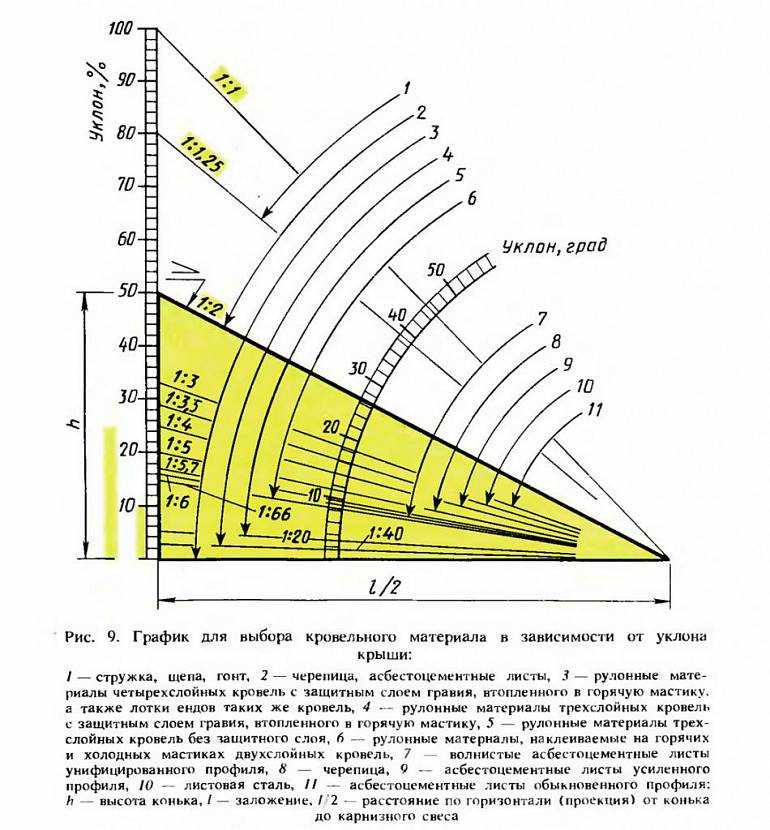

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер. Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать. Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра. Для каждого из материалов этот параметр свой. И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2–5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;

производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
для металлической черепицы значение этого параметра равняется 14;
для ондулина — это величина в 6 градусов;
минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие — сплошная обрешетка;
для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах. Дадим совет — придерживайтесь этих правил, чтобы посреди зимы не пришлось всю кровлю перестилать.

Если в регионе дожди и снега случаются часто

, то оптимальной будет крыша, угол наклона скатов у которой будет составлять 45 — 60 градусов. Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега. Потому что прочность стропильной системы не беспредельна. А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе. При меньшем наклоне снижается ее парусность. И не возникает запредельных нагрузок на кровельный материал и стропила. Также не произойдет срывания крыши при резких порывах ветра. При этом оптимальный угол уклона кровли равняется 9–20 градусов.

Очень часто в регионе есть и снега, и ветер. Например, Оренбургская область. В таком случае выбирают среднее значение угла наклона. Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

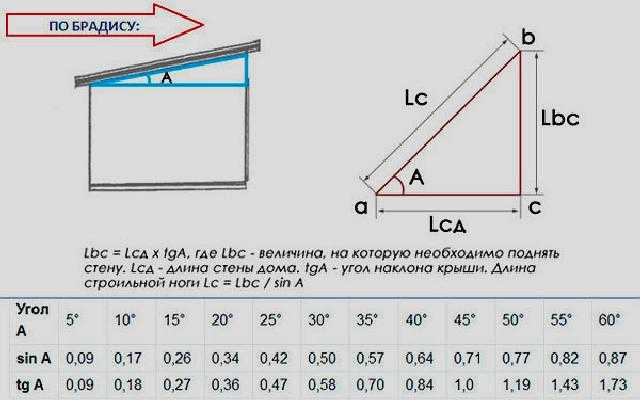

Для односкатной

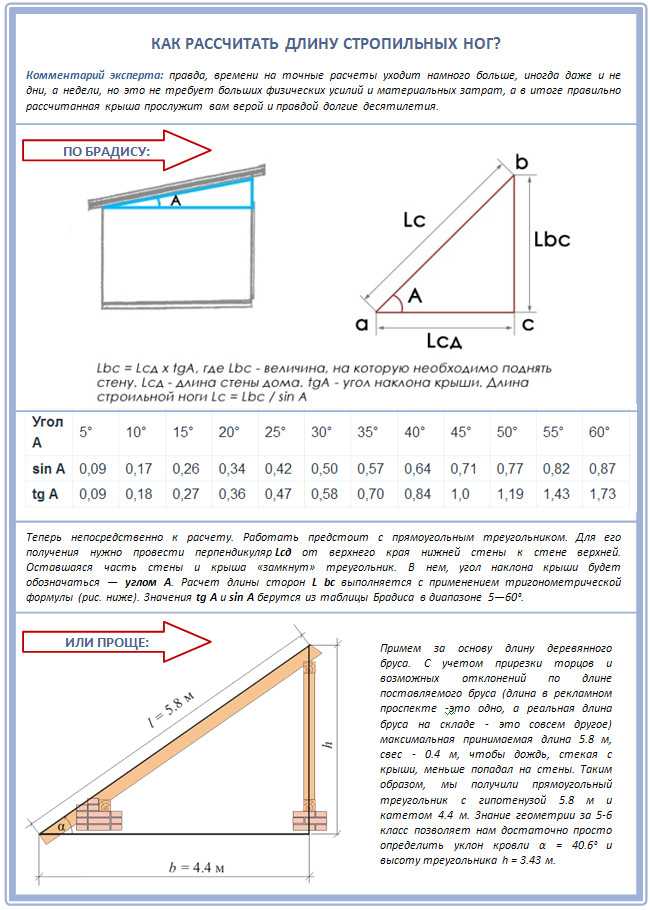

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен. Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину. В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Рассмотрим пример. Катет С — это половина ширины здания. Катет, а — это высота от перекрытия до конька. Гипотенуза является длиной ската. Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота — 10 метров, то следует пользоваться формулой:
cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

cos A = 4/10 = 0.4

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса. Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса. Зная несколько параметров, можно без проблем вычислить другие. В том числе и угол наклона четырехскатной крыши. Следует помнить о том, что все размеры необходимо снимать максимально точно. А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер. Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны. А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Калькулятор уклона

Калькулятор Использование

Наклон линии представляет собой ее вертикальное изменение, деленное на ее горизонтальное изменение, также известное как подъем относительно пробега. Когда у вас есть 2 точки на линии на графике, наклон представляет собой изменение y, деленное на изменение x.

Наклон линии является мерой ее крутизны.

Решения для калькулятора уклона

Введите две точки, используя числа, дроби, смешанные числа или десятичные дроби. Калькулятор уклона показывает работу и дает следующие решения для уклона:

Уклон м с двумя точками
График линии для y = mx + b
Форма уклона точки y – y ₁ = m(x – x ₁ )
Форма пересечения уклона y = mx + b
Стандартная форма Ax + By = C
y-отрезок, когда x = 0
x-пересечение, когда y = 0

Вам также будет предоставлена настраиваемая ссылка на Калькулятор средней точки, который решит и покажет работу, чтобы найти среднюю точку и расстояние для заданных двух точек.

Как рассчитать уклон линии

Рассчитать уклон, м , используя формулу для уклона:

Формула уклона

\[ m = \dfrac {(y_{2} – y_{1})} {(x_{2} – x_{1})} \] \[ m = \dfrac{rise}{run} = \dfrac{ \Delta y}{\Delta x} = \dfrac{y_2 – y_1}{x_2 – x_1} \]

Здесь вам нужно знать координаты 2-х точек на прямой, (x ₁ , y ₁ ) и (x ₂ , y ₂ ).

Как найти наклон линии

Найти разницу между координатами y, Δy — изменение y

Δу = у ₂ – у ₁

Найдите разницу между координатами x, Δx – это изменение x

Δх = х ₂ – х ₁

Разделите Δy на Δx, чтобы найти наклон

м = Δy/Δx

Пример: Найдите уклон

Допустим, вы знаете две точки на прямой, и их координаты (2, 5) и (9, 19).

Найдите наклон, найдя разницу в точках y, и разделите ее на разницу в точках x.

Разница между координатами y Δy равна

Δу = у ₂ – у ₁

Δу = 19 – 5

Δy = 14

Разница между координатами x Δx равна

Δх = х ₂ – х ₁

Δx = 9 – 2

Δx = 7

Разделите Δy на Δx, чтобы найти уклон м

\( m = \dfrac {14} {2} \)

\(m = 7 \)

Уравнения линии с наклоном

Существует 3 распространенных способа записи уравнений линии с наклоном:

Точечный наклон форма
Форма пересечения уклона

Стандартная форма

Точечный уклон формы записывается как

y – y ₁ = м (x – x ₁ )

Используя координаты одной из точек на линии, вставьте значения в x1 и y1 точек, чтобы получить уравнение линии в форме точечного наклона.

Давайте используем точку из исходного примера выше (2, 5) и наклон, который мы вычислили как 7. Поместите эти значения в формат наклона точки, чтобы получить уравнение этой линии в форме наклона точки:

y – 5 = 7(x – 2)

Если вы упростите приведенное выше уравнение наклона точки, вы получите уравнение линии в форме пересечения наклона.

Форма пересечения уклона записывается как

y = м x + b

Возьмите уравнение формы уклона точки и умножьте его на 7 x и 7 на 2.

y – 5 = 7(x – 2) )

y – 5 = 7x – 14

Продолжайте работать над уравнением так, чтобы y было по одну сторону от знака равенства, а все остальное по другую сторону.

Добавьте 5 к обеим частям уравнения, чтобы получить уравнение в форме точки пересечения:

y = 7x – 9

Стандартная форма уравнения для линии записывается как

Ax + By = C

Вы также можете увидеть стандартную форму, записанную как Ax + By + C = 0 в некоторых ссылках.

Используйте либо формулу формы точки наклона, либо формулу пересечения наклона и выполните математические вычисления, чтобы преобразовать уравнение в стандартную форму. Обратите внимание, что уравнение не должно включать дроби или десятичные знаки, а коэффициент x должен быть только положительным.

Форма пересечения наклона: y = 7x – 9

Вычтите y из обеих частей уравнения, чтобы получить 7x – y – 9 = 0

Добавьте 9 к обеим частям уравнения, чтобы получить 7x – y = 9

Наклон форма перехвата y = 7x – 9 становится 7x – y = 9, записанной в стандартной форме.

Найти наклон по уравнению

Если у вас есть уравнение для прямой, вы можете представить его в форме пересечения наклона. Коэффициент x будет наклоном.

Пример

У вас есть уравнение прямой, 6x – 2y = 12, и вам нужно найти наклон.

Ваша цель — преобразовать уравнение в формат пересечения наклона y = mx + b

Начните с уравнения 6x – 2y = 12
Добавьте 2y к обеим сторонам, чтобы получить 6x = 12 + 2y
Вычтите 12 из обеих частей уравнения, чтобы получить 6x – 12 = 2y
Вы хотите получить y в одной части уравнения, поэтому вам нужно разделить обе части на 2, чтобы получить y = 3x – 6
Это форма пересечения наклона, y = 3x – 6. Наклон – это коэффициент x, поэтому в этом случае наклон = 3

Как найти точку пересечения с осью y

Точка пересечения с осью y представляет собой значение y, когда x=0. Это точка пересечения прямой с осью Y.

Используя уравнение y = 3x – 6, установите x=0, чтобы найти точку пересечения с осью y.

y = 3(0) – 6

y = -6

Точка пересечения с осью y равна -6

Как найти точку пересечения с осью x =0. Это точка пересечения прямой с осью x.

Используя уравнение y = 3x – 6, установите y=0, чтобы найти точку пересечения по оси x.

0 = 3x – 6

3x = 6

x = 2

Пересечение по оси X равно 2

Наклон параллельных прямых

одинаковый наклон, и эти линии никогда не пересекутся.

Наклон перпендикулярных линий

Если известен наклон линии, любая линия, перпендикулярная к ней, будет иметь наклон, равный отрицательной обратной величине известного наклона.

Перпендикуляр означает, что линии образуют угол 90° при пересечении.

Допустим, у вас есть линия с наклоном -4. Каков наклон прямой, перпендикулярной к ней?

Сначала возьмите отрицательный наклон вашей линии
-(-4) = 4
Во-вторых, возьмите обратное число. 4 — целое число, поэтому его знаменатель равен 1. Обратное 4/1 равно 1/4.
Отрицательная инверсия наклона -4 равна наклону 1/4.
Линия, перпендикулярная исходной линии, имеет наклон 1/4.

Дальнейшее исследование

Брайан Маклоган (2014) Определение наклона между двумя точками в виде дробей,

10 июня. На https://www.youtube.com/watch?v=Hz_eapwVcrM

Расчет уклона и общих уклонов в архитектуре

Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши отмечаются с помощью уклонов, а поперечные уклоны тротуаров обычно обозначаются в градусах. Полезно понять, как рассчитать каждый метод.

Расчет градиента уклона
Расчет уклона в процентах
Расчет уклона в градусах
Таблица общих уклонов в архитектуре
Уклоны крыши

Крыши с малым уклоном
Крыши с крутым уклоном

Откосы водопроводных труб

Существует три различных способа указания наклона поверхности относительно горизонтальной плоскости: градусы, градиент и проценты.

Расчет градиента уклона

Градиенты уклона записываются в виде Y:X, где Y — единица подъема, а X — протяженность. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и на 3 фута (36 дюймов) по горизонтали, уклон составит 3:36 или 1:12. Это читается как «один из двенадцати наклонов».

Расчет процента уклона

Процент уклона рассчитывается почти так же, как градиент. Переведите рост и пробег в одни и те же единицы, а затем разделите рост на пробег. Умножьте это число на 100, и вы получите процент наклона. Например, подъем 3 дюйма, разделенный на длину 36 дюймов = 0,083 x 100 = уклон 8,3%.

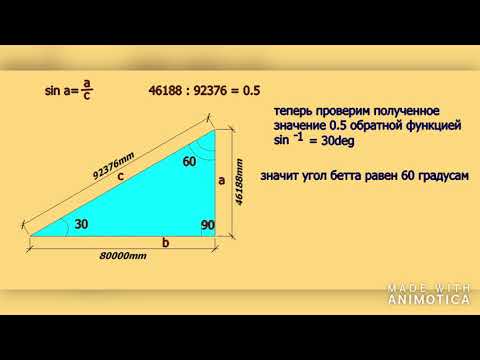

Вычисление уклона в градусах

Самый сложный способ вычисления уклона – в градусах, и он требует немного математики средней школы. Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, арктангенс подъема, деленный на разбег, даст угол.

Таблица общих уклонов в архитектуре

В таблице ниже показаны некоторые распространенные уклоны. Полы с уклоном 1:20 не требуют поручней, но все, что круче 1:20, считается пандусом и требует наличия поручней. Пандусы с наклоном 1:12 – это максимальный уклон, разрешенный кодами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что составляет чуть более 2%. Однако мы видели некоторые юрисдикции, которые допускают максимальный поперечный уклон 1:50.

The following table covers common slopes by gradient (degrees and percentages are calculated):

Gradient	Degrees	Percent
1 : 12	4.76°	8.33%
1 : 20	2.86°	5%
1 : 48	1.19°	2.08%
1 : 50	1.15°	2%

Next, we have some common slopes by degrees (gradient and percentage are calculated):

DEGREES	GRADIENT	PERCENT
1°	1 : 57. 29	1.75%
5°	1 : 11.43	8.75%
10°	1 : 5.67	17.63%
15°	1 : 3.73	26.79%
30°	1 : 1.73	57.74%
45°	1 : 1	100%
60°	1 : 0.58	173.21%
90°	1 : 0	инф.

Наконец, вот список некоторых распространенных уклонов в процентах (градиент и градусы рассчитываются):0320 1% 1 : 100 0. 57° 2% 1 : 50 1.15° 5% 1 : 20 2.86° 25% 1 : 4 14.04° 50% 1 : 2 26.57° 100% 1 : 1 45°

Roof Slopes

Уклоны крыши идентифицируются с использованием описанного выше градиентного метода, где подъем варьируется, но уклон обычно равен 12. На некоторых очень крутых крышах вы можете увидеть инвертированный уклон, так что уклон меняется, но подъем сохраняется равным 12.

Крыши с малым уклоном

Крыши с малым уклоном имеют уклон 3:12 или меньше. Они должны иметь мембранную систему крыши для обеспечения водонепроницаемости.

5555569

ROOF GRADIENT

DEGREES

PERCENT

1/4 : 12

1.19°

2.08%

1/2 : 12

2.39°

4.17%

1 : 12

4,76°

8,3%

2 : 12

9,46 °

16,67%

3: 12

14,04 °

25%

, черепица или черепица — эти крыши не пропускают воду и не считаются водонепроницаемыми.

3° 9.324

4 33.33%

НАКЛОН КРЫШИ	ГРАДУСЫ	ПРОЦЕНТЫ
4 : 12
5 : 12	22.62°	41.67%
6 : 12	26.57°	50%
7 : 12	30.26°	58.33%
8 : 12	33.69°	66.67%
9 : 12	36.87°	75%
10 : 12	39.81°	83. 33%
11 : 12	42,51°	91,67%
12 : 12	45°	100%

Крыши могут быть круче, чем показано в таблице выше. На самом деле крыша может быть почти вертикальной.

Уклоны водопроводных труб

Как обсуждалось в нашей статье об уклонах труб, уклоны дренажных и канализационных труб, как правило, минимальны. Идея состоит в том, чтобы поддерживать поток воды и твердых частиц. Используются три общих уклона, на которые ссылаются в Международном сантехническом кодексе.

Минимальный наклон

Минимальный наклон %

Градиент наклона

СЛАБОТАЯ ДИАМЕТРА

1/4 “на ногу

1/4″ на ногу

210313

1/4 “на фут.
