Расположение видов на чертеже: ГОСТ, основные правила ЕСКД

Чертеж — один из главных документов из пакета рабочей документации изделия. Конструктор должен сделать графическое изображение детали или изделия так, чтобы на любом производстве, за сотни или тысячи километров, их могли изготовить, не обращаясь за консультацией. Для того чтобы информация об изделии воспринималась и трактовалась однозначно, введены определенные единые правила оформления чертежных изображений и расположения на них отдельных элементов.

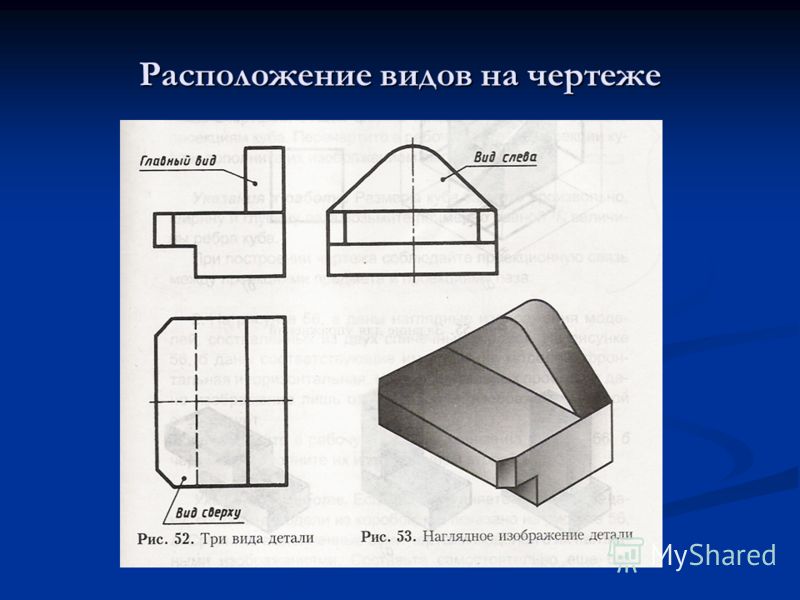

Расположение видов на чертеже

Содержание

Область применения

Методы отображения предметов  универсальны и охватывают чертежи и другие дизайнерские  материалы различных областей, как строительных, так и промышленных. Сюда входит и индустрия бытовых приборов, электроники, транспорта и средств связи. Они регламентируют способы отображения объектов с помощью двумерных чертежей и трехмерных моделей. Регламентированы способы, типы, расположение видов изделия на чертеже.

Нормативные акты

Нормативным актом в этой области служит ГОСТ 2.305-2008.

Скачать ГОСТ 2.305-2008 «Изображения — виды, разрезы, сечения».

Документ детально описывает допустимые методы обозначения видов на чертежах, а также дополнительные способы представления информации о детали: разрезы и сечения. Также в нем регламентировано расположение выносных элементов, и разрешенные способы упрощения чертежей .

Виды

Преимущественный  метод изображения объемных изделий на плоскости — это ортогональное проецирование. Расположение изображаемого предмета предполагается  между условным наблюдающим и проекционной плоскостью. Для повышения читаемости изображения разрешается применять упрощенный подход. Поэтому изображения на чертежах не являются проекционными в строгом геометрическом смысле этого слова. Их называют изображениями на плоскости. Для получения основных проекций, изображаемую деталь помещают в центре воображаемого куба. Грани его будут служить проекционными плоскостями.

Основные виды

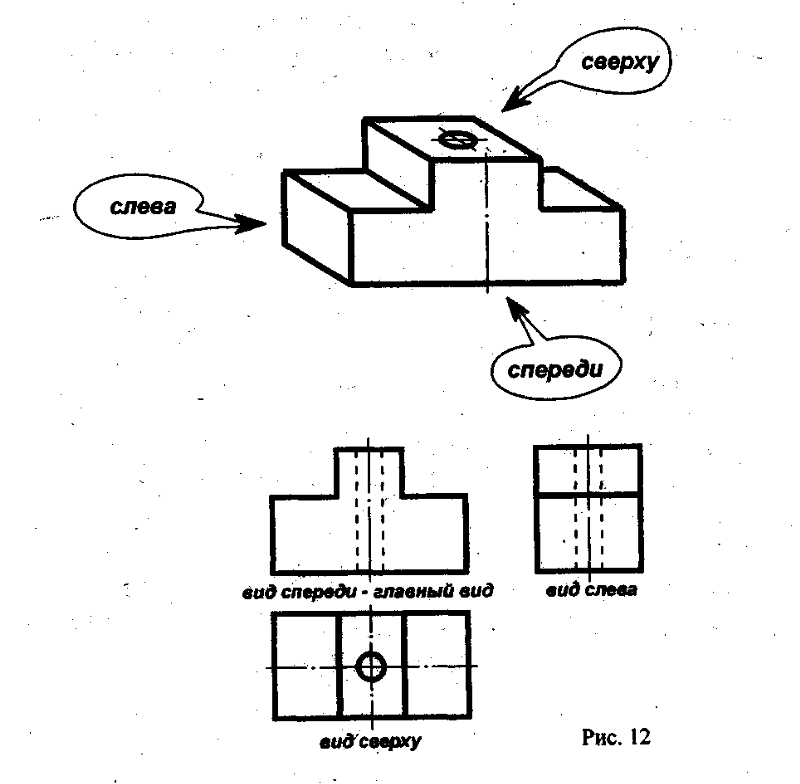

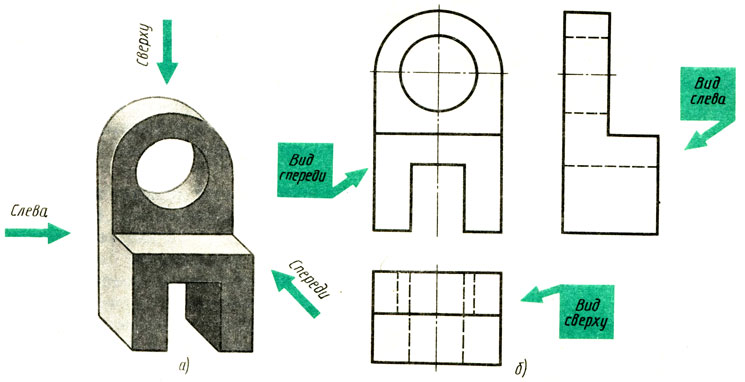

В результате проекции образа предмета возникает схема основных видов изделия:

• спереди;
• справа;
• снизу;
• слева;
• сверху;
• сзади.

В техническом черчении вид спереди считается главным. Он должен давать максимум информации об изображаемой детали. Дополняют его виды слева и сверху (относительно главного). Эти три вида называют основными. Остальные считаются вспомогательными. Их изображения строят, если важная конструктивная информация об изделии сложной формы не видна на трех основных видах.

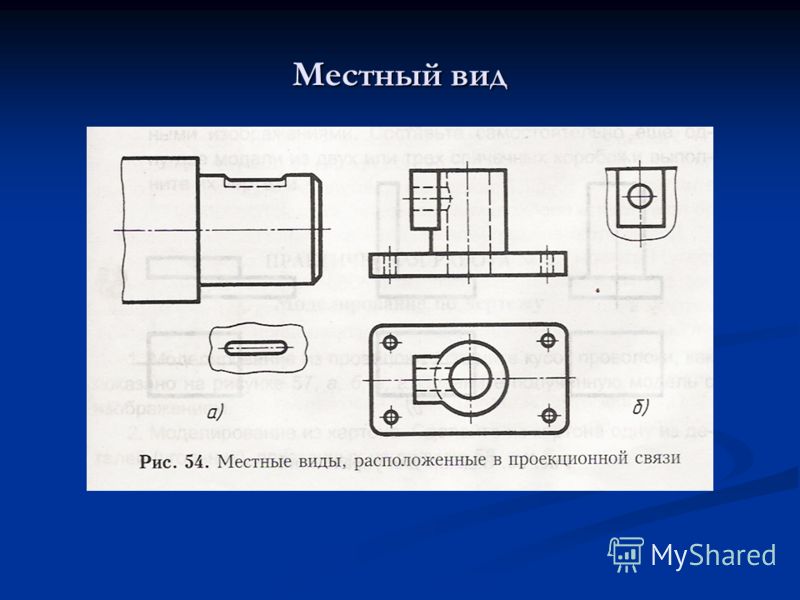

Кроме того, для пояснения строения части детали применяются местные виды, показывающие фрагмент изображения основного вида. Такие изображения размещают в незанятых областях, надписывая заглавными буквами кириллицы. На основном виде в зоне расположения фрагмента изображается стрелка, показывающая направление условного взгляда, в результате которого появляется местный вид. Такие рисунки ограничиваются линиями разрыва, проводимыми в направлении минимального размера элемента.

Кроме того, применяются дополнительные виды. Они строятся на плоскостях, размещенных под углом к основным граням проекционного куба. Они помогают проиллюстрировать расположение и строение тех участков объекта, которые не видны или недостаточно информативно представлены на основных видах, либо их габариты и конфигурация искажены. Обозначение дополнительных видов проводится литерами кириллического алфавита.

Дополнительные виды

Продуманный выбор местных и дополнительных видов позволяет сократить число штриховок при показе внутреннего строения детали, невидимого на основных проекциях. Улучшается также читаемость чертежа, взаимное расположение его частей, снижается вероятность ошибочного его толкования.

Разрезы

Для демонстрации внутренней структуры объекта, его рассекают одной либо большим числом  секущих. Изображение детали с отрезанным такой плоскостью объемом называют разрезом. Он показывает часть объекта, находящуюся в рассекающих плоскостях и позади них.

Классификация

Разрезы подразделяют на несколько разновидностей:

• Простые. Используется одна рассекающая плоскость.
• Сложные. Плоскостей две или три. В особо сложных случаях применяется и большее число.

Простые разрезы, подразделяются по ориентации секущей на:

• горизонтальные;
• вертикальные;
• наклонные.

По конфигурации  сложные подразделяются на ступенчатые и ломаные.

По признаку параллельности секущей какой –либо  основной плоскости, вертикальные делятся на  фронтальные и профильные. По тому же признаку среди ступенчатых различают горизонтальные и фронтальные.

Для осесимметричных объектов разрезы различают также по признаку направления секущей к этой оси на:

• продольные;
• поперечные.

Ступенчатый разрез

Расположение секущей отображают толстой ( в полтора раза толще основной) штриховой линией с длиной штриховых черточек 8-20 миллиметров. Направление проекции показывают стрелками, ортогональными к штрихам. Секущую плоскость именуют двойными литерами: «А-А»

Выполнение

Изображение разрезов, параллельных плоскости основного вида, размещаются вблизи него.

Местные разрезы отделяются волнистыми линиями. При их изображении следует избегать  расположения их в зоне других элементов, совпадения с ними или пересечения.

Расположение сложно-ступенчатого разреза рекомендовано  по соседству с опорным основным видом. Можно  их размещать и в свободных областях изображения.

При отображении ломаных разрезов сечения на чертежах они поворачиваются так, что совмещаются в единую гипотетическую плоскость.. Расположение частей объекта, находящихся за поворачиваемой плоскостью, скрывают.

Сечения

Если во время  условного рассечения объекта оставить лишь ту его  часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

• являющиеся частью разреза;
• самостоятельные.

Среди самостоятельных различают:

• Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
• Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Наложенные сечения

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов. Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом.

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения. Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

В расположении выносного элемента обозначаются подробные линейные и угловые размеры, информация о точности, качестве и шероховатости, а также прочая необходимая информация.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие  условности и упрощения:

• Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
• Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
• Переход между поверхностями допускается отражать условно или вовсе опускать.
• Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
• Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
• Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
• Плоские грани детали выделяют диагональными тонкими линиями.
• Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
• Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др. , описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Расположение видов на чертеже – прочее, прочее

Черчение

План – конспект урока

«Расположение видов на чертеже. Местные виды

Построение третьего вида предмета по двум данным видам»

Цель урока: научить учащихся проецированию предмета на три плоскости проекций,

Задачи урока:

Обучающая: познакомить с расположением видов (проекций) и их названиями; разобрать типичные ошибки учащихся;

Развивающая: развивать пространственные представления и мышление, познавательный интерес;

Воспитательная: воспитывать ответственное отношение к урокам черчения, чувства времени и аккуратность.

Тип урока: урок сообщения новых знаний.

Формы проведения: решение проблемной ситуации, объяснение, беседа, упражнения

Оборудование для учителя: мультимедийный проектор, задания: «Проблемная ситуация», «Проецирование на три плоскости», задания для устных упражнений, карточки-задания. Для учащихся: рабочая тетрадь, чертежные инструменты, учебник черчения

План урока:

I. Организационный этап (1-2 мин):

2 Проверка отсутствующих.

.3 Проверка готовности к уроку.

II Подготовка учащихся к работе на основном этапе (2-3 мин):

  2.1 Решение проблемной ситуации.

Ход урока:

На предыдущих уроках мы с вами познакомились с методами проецирования, анализировали геометрические формы предмета (призмы, пирамиды конусы и цилиндры), строили их проекции. (1слайд) Прежде всего, давайте начнём с небольшого интересного задания. Посмотрите на доску. Вам дан чертёж, состоящий из двух видов, и четыре наглядных изображения. Скажите, какой из деталей мы можем отнести имеющийся чертёж? (Ответы учащихся).

Обобщение. Вы правы в том, что различные по своей конструкции модели (2-3) проецируются на две плоскости совершенно одинаково. Поэтому при изображении таких деталей пользуются не двумя, а тремя плоскостями проекций.

2.2 Сообщение темы и целей урока.

(2 слайд). Тема урока: «Построение третьей проекции предмета».



К концу урока мы должны научиться проецировать предметы на три плоскости, запомнить названия и расположения проекций.

  2.3 Запись темы урока в рабочую тетрадь.

Откройте рабочие тетради и запишите тему сегодняшнего урока.

III Этап усвоения новых знаний и способов действий (10 мин):

3.1 Показ процесса проецирования предмета на три плоскости проекций.

(3 слайд). Трёхгранный угол.

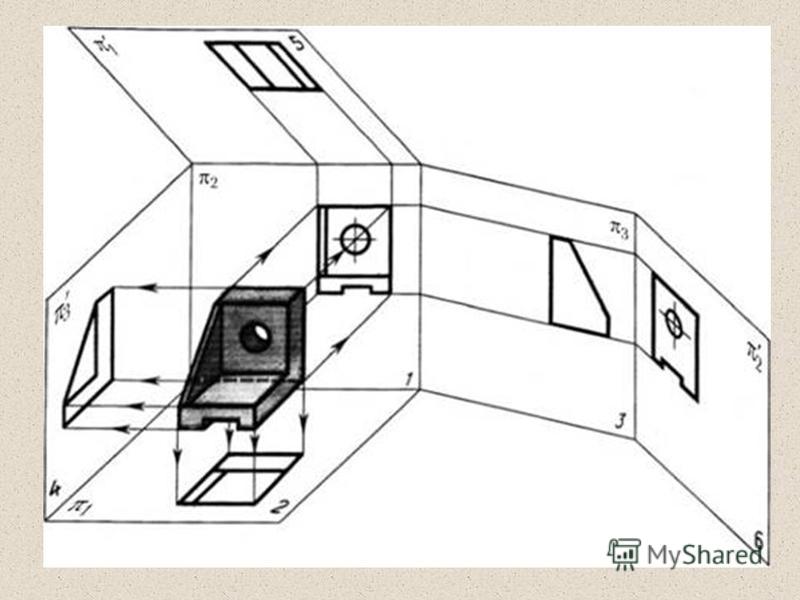

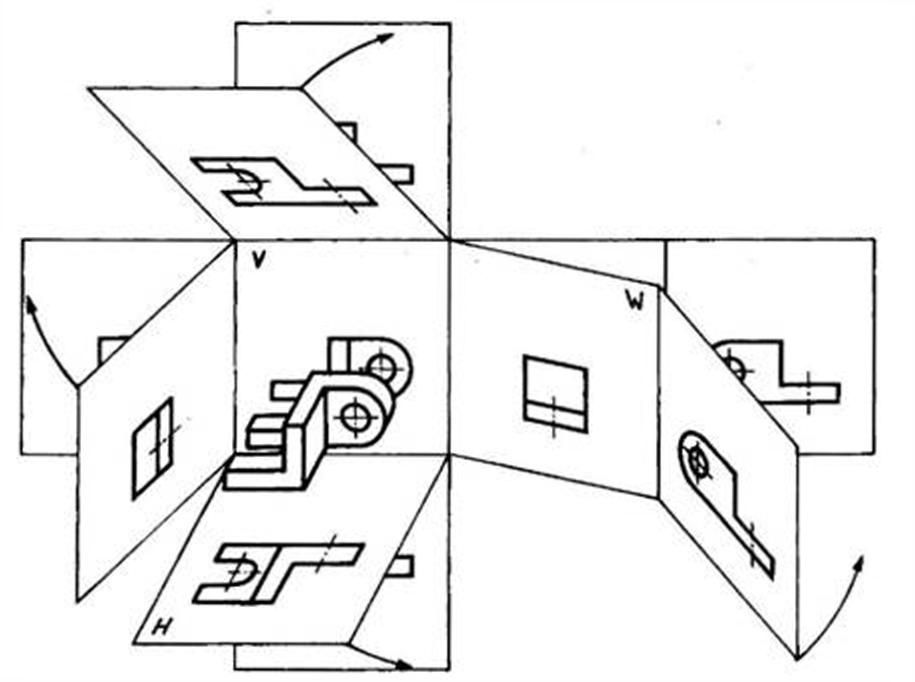

На следующем слайде вы видите трёхгранный угол. Как вы уже знаете это угол, образованный тремя взаимно-перпендикулярными плоскостями. Фронтальная V, горизонтальная H и профильная

W «дубль вэ».



 3. 3 Построение третьей проекции.

Теперь мы перейдём к построению третьей проекции.

Рассмотрим (4 слайд «Чертёж бруска прямоугольной формы с вырезом»). Чертёж содержит две проекции: фронтальную и горизонтальную. Требуется построить третью профильную проекцию бруска – вид слева. Для построения вида необходимо сначала представить форму изображённой детали, т. е. прочитать чертёж. Сопоставив на чертеже виды, заключаем, что брусок имеет форму параллелепипеда размером 10*35*20 мм. В параллелепипеде сделан вырез прямоугольной формы, его размеры 12*12 мм.

 5 слайд «Построение третьей проекции по заданным размерам»). 1 способ.

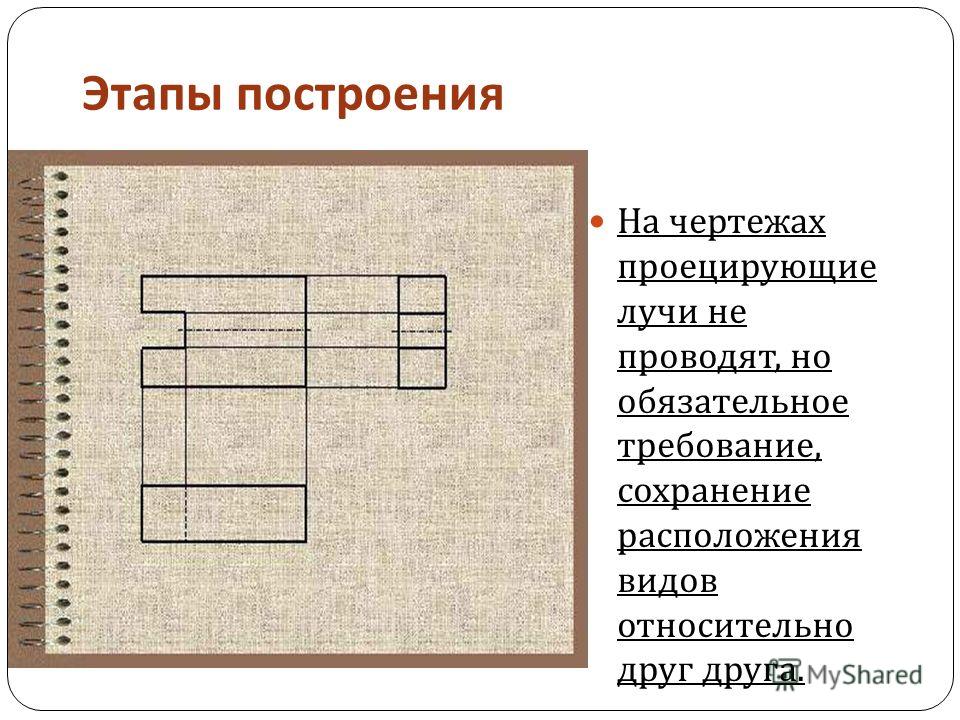

  Вспомним, что вид слева помещается на одной высоте с главным видом справа от него. Проводим одну горизонтальную линию на уровне нижнего основания параллелепипеда, а вторую – на уровне верхнего основания. Эти линии ограничивают размер достраиваемой проекции по высоте. В любом месте между ними проводим вертикальную линию. Она будет проекцией задней грани бруска на профильную плоскость (рис. а).

  От неё вправо отложим размер 20, т. е. ширину бруска, и проведём ещё одну вертикальную линию – проекцию передней грани (рис. б).

  Покажем теперь на виде слева имеющийся в детали вырез. Для этого отложим влево от правой вертикальной линии, которая является проекцией передней грани бруска, 12 мм и проведём ещё одну вертикальную линию (рис. в).

  После этого следует удалить все вспомогательные линии и обвести чертёж.

  Обобщение. Так, используя размеры детали и перенося их с имеющихся видов на достраиваемый, можно построить чертёж детали любой сложности.

2 способ.

  При построении вида слева можно воспользоваться и графическим приёмом перенесения размеров с имеющегося вида на достраиваемый.

(6 слайд «Построение третьей проекции с использованием графического метода»).

  Для этого в произвольном месте чертежа, примерно на одном уровне с видом сверху и немного правее него, проведём наклонную прямую линию под углом 45º к вертикальной или горизонтальной линии. Эта линия называется вспомогательной прямой (рис. а).

  Перенесём теперь размеры ширины детали и выреза с вида сверху на эту прямую (рис.б).

  Затем из полученных точек проведём вертикальные линии (рис.б) до пересечения с горизонтальными линиями, которые ограничивают размер достраиваемого вида

 по высоте (рис.в). В заключение нужно удалить линии построения и обвести чертёж.



 IV Этап закрепления новых знаний и способов действий (5-7 мин):

4.1 Фронтальное устное упражнение.

(7 слайд «Нахождение видов, соответствующих данному предмету»).

  На рисунки даны расположенные в беспорядке изображения детали, в одном ряду – главные виды, в другом – виды сверху, в третьем – виды слева. Из четырёх изображений в ряду лишь одно соответствует данной детали. Найдите в каждом ряду соответствующий вид.



  (8 слайд «По чертежам деталей найдите их наглядные изображения»).

Следующее задание: по чертежам деталей найдите их наглядные изображения.

 4.2 Построение третьей проекции.

(9 слайд «По двум имеющимся видам постройте третий»).



 VI Этап применения знаний и способов действий (15 мин)

  5.1 Индивидуальные практические упражнения по карточкам-заданиям.

Задание: перечертить главный вид и вид сверху и, пользуясь наглядным изображением построить вид слева.

VI Этап подведения итогов занятия (1-2 мин).

  5.1 Разбор основных ошибок, допущенных в самостоятельной работе.

  5.2 Обобщение основных моментов урока (3 слайд).

  5.3 Оценка работы на уроке.
VII Этап информации о домашнем задании (1 мин).

  6.1 Завершить задание.

4.4. Расположение видов на чертеже и создание трехмерных моделей деталей. КОМПАС-3D для студентов и школьников. Черчение, информатика, геометрия

4.4. Расположение видов на чертеже и создание трехмерных моделей деталей. КОМПАС-3D для студентов и школьников. Черчение, информатика, геометрия

ВикиЧтение

КОМПАС-3D для студентов и школьников. Черчение, информатика, геометрия
Большаков Владимир

Содержание

4.4. Расположение видов на чертеже и создание трехмерных моделей деталей

Задание 4, пример выполнения которого показан на рис. 4.28, содержит задачи по сравнению чертежей в прямоугольных проекциях с наглядными изображениями (аксонометрическими проекциями). При выполнении задания на ПК необходимо в нужные места скопировать соответствующие виды, после чего заполнить нижнюю строку таблицы. Копирование видов целесообразно проводить, заключая каждый вид в рамку, при включенной сетке с оптимальным шагом (например, 4 мм).

На рис. 4.29 раскрыты этапы создания трехмерных моделей шести деталей, показанных на рис. 4.28. Из рис. 4.29 вытекает, что для построения моделей требуется выполнение не более трех формообразующих операций выдавливания.

Данный текст является ознакомительным фрагментом.

Общие рекомендации по построению трехмерных моделей

Общие рекомендации по построению трехмерных моделей Рассмотрим некоторые правила, которые помогут сделать проектируемые модели более изящными и рациональными. Их необязательно придерживаться, а в отдельных случаях даже эти рекомендации не действуют. Однако для тех,

Глава 16 Построение трехмерных моделей

Глава 16 Построение трехмерных моделей Создание трехмерных моделей – более трудоемкий процесс, чем построение их проекций на плоскости, но при этом трехмерное моделирование обладает рядом преимуществ, среди которых:• возможность рассмотрения модели из любой точки;•

Глава 20 Определение трехмерных видов

Глава 20 Определение трехмерных видов Использование AutoCAD для создания трехмерных моделей и их изображений имеет множество преимуществ по сравнению с применением программы в двумерном моделировании, но вместе с тем требует несколько иного подхода. Работа в трехмерном

Основы редактирования трехмерных моделей

Основы редактирования трехмерных моделей Трехмерные объекты, как и двухмерные, можно легко видоизменять с помощью команд редактирования. Все команды редактирования, применяемые на плоскости, так или иначе могут быть использованы и в трехмерном пространстве. Основным

Глава 4. Создание и использование табличных видов

Глава 4. Создание и использование табличных видов 4.0. Введение Табличный вид — это обычный вид с прокручиваемым контентом, который разделен на секции. Каждая такая секция, в свою очередь, подразделяется на строки. Каждая строка (Row) является экземпляром класса UITableViewCell. Вы

5.1. Создание сборных видов

5.1. Создание сборных видов Постановка задачи Требуется отобразить на экране сборный

Глава 16 Построение трехмерных моделей

Глава 16 Построение трехмерных моделей Создание трехмерных моделей – более трудоемкий процесс, чем построение их проекций на плоскости, но при этом трехмерное моделирование обладает рядом преимуществ, среди которых:• возможность рассмотрения модели из любой

Глава 20 Определение трехмерных видов

Глава 20 Определение трехмерных видов Использование AutoCAD для создания трехмерных моделей и их изображений имеет множество преимуществ по сравнению с применением программы в двумерном моделировании, но вместе с тем требует несколько иного подхода. Работа в трехмерном

Глава 22 Определение трехмерных видов

Глава 22 Определение трехмерных видов Установка направления взгляда Установка вида в плане Установка ортогональных и аксонометрических видов Интерактивное управление точкой взгляда Свободная орбита Динамическое вращение трехмерной модели Регулировка расстояния

Основы редактирования трехмерных моделей

Основы редактирования трехмерных моделей Трехмерные объекты, как и двухмерные, можно легко видоизменять с помощью команд редактирования. Все команды редактирования, применяемые на плоскости, так или иначе могут быть использованы и в трехмерном пространстве. Основным

Экспорт трехмерных моделей и чертежей

Экспорт трехмерных моделей и чертежей Построенный в программе план или трехмерную модель можно легко экспортировать в один из общеизвестных обменных форматов, чтобы впоследствии использовать в других системах. Для экспорта графического изображения используются

Глава 13 Построение трехмерных моделей

Глава 13 Построение трехмерных моделей Создание трехмерных моделей – более трудоемкий процесс, чем построение их проекций на плоскости, но при этом трехмерное моделирование обладает рядом преимуществ.AutoCAD поддерживает три типа трехмерных моделей: каркасные,

Глава 15 Определение трехмерных видов

Глава 15 Определение трехмерных видов Использование AutoCAD для создания трехмерных моделей и их изображений имеет множество преимуществ по сравнению с применением программы в двумерном моделировании, но вместе с тем требует несколько иного подхода. Работа в трехмерном

Сергей Матиясевич (3D Bank) о рынке трёхмерных моделей Юрий Ильин

Сергей Матиясевич (3D Bank) о рынке трёхмерных моделей Юрий Ильин Опубликовано 08 июля 2010 года 3D Bank – ещё один проект из числа представленных на Microsoft BizSpark. Из названия и имеющейся информации следует, что это своего рода банк трёхмерных изображений. О

3.6. Создание ассоциативных видов

3.6. Создание ассоциативных видов Многие трехмерные модели деталей создаются с целью получения конструкторской документации, в том числе чертежей деталей.В системе КОМПАС-3D имеется возможность создания ассоциативных чертежей трехмерных деталей. В таких чертежах все

Глава 4 Создание трехмерных моделей и выполнение двумерных графических фрагментов

Глава 4 Создание трехмерных моделей и выполнение двумерных графических фрагментов Виды изделий всех отраслей промышленности при выполнении конструкторской документации устанавливает ГОСТ 2.101-68.Изделием называется любой предмет или набор предметов производства,

проекций и просмотров | Инженерное проектирование

Трехмерный объект может быть представлен в одной плоскости, например, на листе бумаги, с использованием проекционных линий и плоскостей.

Вся теория проекций основана на двух переменных: линия взгляда t (проекционные линии) и плоскость проекции .

Линия прямой видимости (LOS) — это воображаемая линия между глазом наблюдателя и объектом. Плоскость проекции (то есть плоскость изображения или изображения) — это воображаемая плоская плоскость, на которую проецируется изображение. Проекция создается путем соединения точек, в которых линии взгляда пересекают плоскость проекции. В результате 3D-объект преобразуется в 2D-вид.

Если расстояние от наблюдателя до объекта бесконечно, то линии проекции предполагаются параллельными, а проекция называется параллельной проекцией. Параллельная проекция орфографическая , если плоскость проекции расположена между наблюдателем и объектом, и эта плоскость перпендикулярна параллельным лучам зрения.

Технику параллельного проецирования можно использовать для создания как многоракурсных, так и графических (изометрических и наклонных) видов.

1. В многоракурсной ортогональной проекции (подробности см. ниже) поверхность объекта и плоскость проекции параллельны, и вы видите только два измерения.
2. В изометрическом виде (орфографическом) поверхность больше не параллельна плоскости проекции, а последняя перпендикулярна лучам зрения, при этом видны три измерения.
3. В косой проекции (неортогональной) поверхность объекта и плоскость проекции также параллельны, но линии визирования не перпендикулярны плоскости проекции, и вы снова можете видеть три измерения.

Если расстояние от наблюдателя до объекта конечно, то линии проекций не параллельны (поскольку все линии взгляда начинаются в одной точке), и рисунок классифицируется как

перспективная проекция . В перспективе поверхность объекта и плоскость проекции также могут быть параллельны.

Многоракурсная проекция

Изменяя положение объекта относительно линии взгляда, вы можете создавать разные виды одного и того же объекта. Рисование более чем одной грани объекта путем поворота объекта относительно линии взгляда помогает понять трехмерную форму. Имея несколько видов на одном чертеже, вы используете концепцию многоракурсная проекция , основанная на методе ортогональной (параллельной) проекции, где

• плоскость проекции расположена между наблюдателем и объектом,

• плоскость проекции перпендикулярна параллельным лучам зрения, а

• объект ориентирован так, что показаны только два его измерения.

Основные принципы создания многоракурсных проекций

Плоскость проекции можно ориентировать для получения бесконечного числа видов объекта. Однако наиболее распространенными видами являются шесть взаимно перпендикулярных видов, которые создаются шестью взаимно перпендикулярными плоскостями проекции:

• Вид спереди — тот, который показывает большинство функций или характеристик.
• Вид слева — показывает, что становится левой стороной объекта после установления положения вида спереди.
• Вид справа — показывает, что становится правой стороной объекта после установления положения вида спереди.
• Вид сверху — показывает, что становится верхней частью объекта после определения положения вида спереди.
• Вид снизу — показывает, что становится нижней частью объекта после установки положения вида спереди.
• Вид сзади — показывает, что становится задней частью объекта после установки положения вида спереди.

В качестве основного вида (вида спереди) обычно выбирают наиболее информативный (наглядный) вид изображаемого объекта. Это вид A , связанный с соответствующим направлением обзора A , и он обычно показывает объект в рабочем, производственном или монтажном положении.

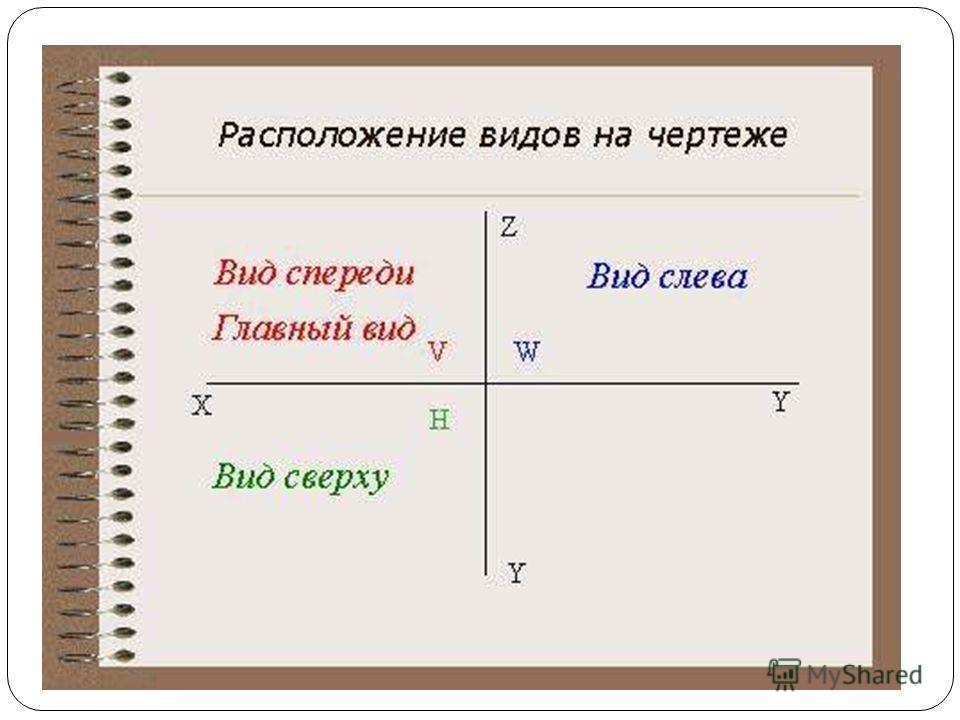

Виды на чертежах и соответствующие направления взгляда

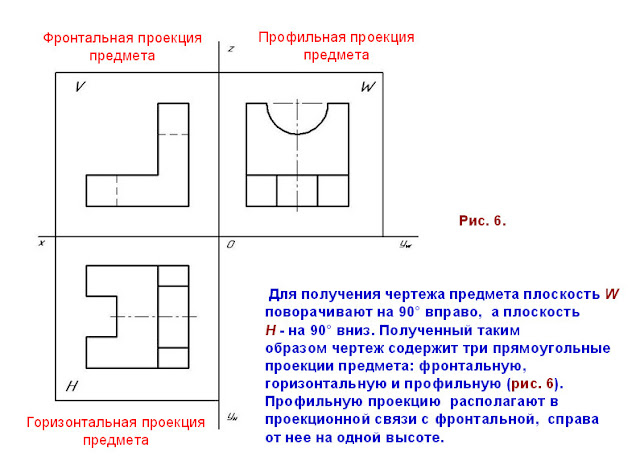

Положения других видов относительно главного вида на чертеже зависят от метода проецирования.

Количество видов и разделов должно быть ограничено до минимума, необходимого для полного представления объекта без двусмысленности.

Следует избегать ненужного повторения деталей.

Обычное размещение видов

Как правило, трех видов объекта достаточно, однако чертеж должен содержать столько видов, сколько необходимо для иллюстрации детали, обычно под прямым углом друг к другу.

Фронтальная плоскость проекции

В многовидовой проекции объект просматривается перпендикулярно основным граням, так что в каждом виде отображается только одна грань объекта. Фронтальная плоскость проекции — это плоскость, на которую проецируется вид спереди многовидового чертежа.

В виде спереди вы можете видеть высоту и ширину объекта, но вы не можете видеть его глубину .

Горизонтальная плоскость проекции

Вид сверху проецируется на горизонтальную плоскость проекции , которая является плоскостью, подвешенной над верхней частью объекта и параллельной ей.

Вид сверху объекта показывает размеры ширины и глубины .

Профильная плоскость проекции

На многовидовых чертежах вид справа является стандартным видом сбоку. Вид справа проецируется на правая плоскость профиля проекции, которая представляет собой плоскость, параллельную правой стороне объекта. Однако вы также можете использовать вид слева, если он более нагляден и информативен. Более того, при необходимости вы можете включить оба вида сбоку в один чертеж.

Вид сбоку объекта показывает размеры глубины и высоты .

Трехракурсный многоракурсный чертеж является стандартом, используемым в технике и технологии, потому что часто другие три общих вида являются зеркальными отображениями и не добавляют знаний об объекте.

Стандартные виды, используемые в чертеже с тремя видами , это

• верх,
• спереди и
• видов справа,

расположены, как показано на рисунке:

Размер ширины является общим для видов спереди и сверху. Размер высоты является общим для видов спереди и сбоку. Размер глубины является общим для видов сверху и сбоку.

Для простых деталей часто бывает достаточно одного или двух видовых чертежей. На чертежах с одним видом третий размер может быть выражен примечанием или описательными словами, символами или аббревиатурами, такими как Ø, HEX и т. д.

Квадратные сечения могут быть обозначены светлыми пересекающимися диагональными линиями, как показано выше, что применимо независимо от того, параллельна ли поверхность плоскости чертежа или наклонена.

Другой пример чертежа с одним видом:

Дополнительные виды могут быть добавлены, если они улучшают визуализацию.

Виды также следует выбирать таким образом, чтобы по возможности избегать скрытых характерных линий. Это означает, что должен быть показан наиболее описательный вид .

Кроме того, необходимо выбрать минимальное количество просмотров, необходимое для полного описания объекта. Удалите виды, которые являются зеркальным отображением других видов.

Почему техника многоракурсных чертежей так важна?

Чтобы произвести новый продукт, необходимо знать его истинные размеры, а истинные размеры не представлены должным образом на большинстве графических чертежей. Например, фотография представляет собой живописное перспективное изображение. Однако, как видите, t изображение искажает истинные расстояния, а последние необходимы для производства и строительства , и в данном примере речь идет о ширине дороги, а не о столбе!



В машиностроении перспективные проекции искажают измерения.

Как видите, два измерения ширины на виде спереди блока кажутся разными по длине в перспективной проекции. Другими словами, равные расстояния не кажутся равными на чертеже в перспективе.

Таким образом, поскольку проектирование и технология зависят от точного описания размера и формы для проектирования, наилучшим подходом является использование метода параллельного проецирования (ортогональное проецирование) для создания чертежей с несколькими видами, где каждый вид показывает только два из трех измерений. (ширина высота Глубина).

Подводя итог :

Преимущество многоракурсных чертежей по сравнению с графическими чертежами заключается в том, что многоракурсные чертежи показывают истинный размер и форма различных особенностей объекта, тогда как изображения искажают истинные размеры, которые имеют решающее значение в производстве и строительстве.

1

^st & 3 ^rd Уголки (стеклянная коробка)

Что именно разместить на правом боковом выступе?

Это то, что мы можем видеть с левой стороны или с правой стороны объекта?

Ответить на эти вопросы можно двумя способами, основанными на двух разных принципах

• Проекция под первым углом
• Проекция под третьим углом .

Третий угол используется в Канаде и США. Первый угол используется в Европе.

В ортогональной проекции третьего угла можно предположить, что объект заключен в стеклянную коробку.

Каждый вид представляет то, что видно, если смотреть перпендикулярно на каждую сторону коробки.

Результирующие представления идентифицируются по именам, как показано.

Виды спереди, сзади и сбоку иногда называют eleva ts , например, вид спереди. Вид сверху можно назвать планом .

При желании вид сзади может быть показан в обоих направлениях – в крайнем левом или крайнем правом углу. Когда нецелесообразно показывать вид сзади в крайнем левом или правом углу из-за длины детали, особенно с панелями и монтажными пластинами, вид сзади не следует проецировать вверх или вниз, так как это приведет к тому, что он будет показан вверх ногами. вниз.

Вместо этого он должен быть нарисован так, как если бы он был спроецирован вбок, но расположен в каком-то другом положении, и должен быть четко помечен как ЗАДНИЙ ВИД УДАЛЕН.

В орфографических проекциях первого угла объект считается перевернутым на любую сторону, так что правая сторона объекта отрисована слева от фасада:

Обязательно указывать метод многоракурсной проекции путем включения соответствующего проекционного символа ISO (Международная организация по стандартизации) – усеченный конус :

Этот символ следует поместить в правом нижнем углу чертежа в основной надписи или рядом с ней.

Аксонометрическая проекция

Это одна из проекций графических чертежей, которые используются в иллюстративных целях, в качестве учебных пособий, чертежей установки и обслуживания, проектных эскизов и т.п.

Греческое слово аксон означает ось и метрика означает измерять. Аксонометрическая проекция — это метод параллельного проецирования, используемый для создания графического рисунка объекта путем вращения объекта на оси относительно плоскости проекции .

Аксонометрические проекции, такие как изометрическая , диметрическая и триметрическая проекции являются ортогональными, в том смысле, что все линии проекций параллельны, но угол обзора выбран таким образом, чтобы три грани прямоугольного объекта были показаны в одном представлении.

Аксонометрические чертежи классифицируются по углам между линиями, составляющими аксонометрических осей . Аксонометрические оси — это оси, которые встречаются и образуют угол объекта, ближайший к наблюдателю.

Когда все три угла не равны, рисунок классифицируется как триметрический . Когда два из трех углов равны, рисунок классифицируется как диметрический . Когда все три угла равны, рисунок классифицируется как 9.0009 изометрический .

Хотя существует бесконечное количество положений, которые можно использовать для создания такого рисунка, используются лишь немногие из них.

Увеличенный

Деталь

Для устранения скученности деталей или размеров можно использовать увеличенный удаленный вид.



• Увеличенный вид должен быть ориентирован так же, как и основной вид,
• должен быть показан масштаб увеличения, а
• оба вида должны быть обозначены одним из способов, показанных на рисунках, – линией выноски или линией окружности. Окружность, охватывающая область на основном виде, должна быть нарисована тонкой линией.

Визуализация – базовое чтение чертежей

Визуализация

• ПЕРСПЕКТИВА
• НАКЛОННОЕ ЧЕРТЕЖ
• ИЗОМЕТРИЧЕСКИЙ ЧЕРТЕЖ
• ЧЕРТЕЖ ОДНОГО ВИДА
• ЧЕРТЕЖ В ДВУХ ВИДАХ
• ОРФОГРАФИЧЕСКАЯ ПРОЕКЦИЯ
• СКРЫТЫЕ ПОВЕРХНОСТИ
• КРИВЫЕ ПОВЕРХНОСТИ
• НАКЛОННЫЕ ПОВЕРХНОСТИ

Теперь, когда вы узнали о видах линий, встречающихся на отпечатках, следующим шагом будет развитие ваших способностей к визуализации. Возможность «видеть» технические чертежи; то есть «думать в трех измерениях» — самая важная часть этого курса. Поскольку в большинстве инженерных и архитектурных репродукций используется та или иная форма орфографической проекции (рисунок с несколькими видами), этот тип рисунка будет подчеркнут.

Прежде чем приступить к изучению орфографической проекции, вы должны уметь распознавать несколько других типов рисунков. Они есть; 1. Перспективный рисунок, 2. Наклонный рисунок и 3. Изометрический рисунок. Как группу они называются «живописными рисунками». Они встречаются на отпечатках и их легко визуализировать, поэтому давайте рассмотрим их отличия.

Перспектива

Перспектива — самая реалистичная форма рисования. Художники используют одноточечную перспективу, двухточечную (показанную здесь) и трехточечную перспективу для создания визуальной глубины. Перспективы используются архитекторами и для промышленных изображений планов, машин и других предметов, где требуется реализм. Объекты, нарисованные в перспективе, становятся меньше по мере удаления за горизонт.

Наклонный

Наклонные рисунки рисуются так, что одна плоскость (лицевая сторона) объекта параллельна поверхности рисования. Сторона или другая видимая часть объекта обычно рисуется под углом 30° или 45°. Обратите внимание, что только сторона находится под углом. Часто эти типы рисунков рисуются не в масштабе. Линии отступа рисуются под углом 45◦ или 30◦ и будут нарисованы в другом масштабе, чем вертикальные и горизонтальные линии. Из-за этого рисунок кажется «не по форме». Этот тип рисования не очень часто используется в промышленности.

Изометрия

Изометрические чертежи имеют меньше искажений, чем наклонные чертежи, и по этой причине они чаще используются в промышленности. На изометрическом рисунке обе видимые поверхности нарисованы под углом 30◦. Это наиболее часто используемый тип чертежей в трубопроводной промышленности, и для полного понимания того, как рисовать, требуется много практики. Они лучше всего представляют, что строится и как это будет выглядеть с разных сторон одним чертежом.





Указания: Назовите типы рисунков, показанных ниже. Проверьте свои ответы.



Один вид

Одного вида объекта иногда достаточно для полного визуального объяснения. Когда включены размеры, материал и другая информация, объект, требующий только одного вида, легко понять.

Большинство однопроекционных чертежей представляют собой плоские объекты, сделанные из таких материалов, как листовой металл и прокладка. Для сферических объектов, таких как пушечное ядро, потребуется только один вид и примечание с указанием материала и диаметра сферы.

Объект, показанный на приведенном ниже чертеже с одним видом, может быть изготовлен из любого подходящего материала, который может быть указан. По внешнему виду он очень похож на прокладку, используемую как часть системы охлаждения на многих автомобилях. Все, что нужно было бы отметить, это тип материала и требуемая толщина.



Два вида

Иногда на отпечатках используются «двухракурсные» рисунки. Двух видов может быть достаточно, чтобы показать форму объекта. Объекты цилиндрической формы, такие как отрезок трубы, обычно отображаются на распечатке в двух видах. В таком случае двух изображений достаточно, чтобы объяснить форму. Обратите внимание, что на приведенном ниже чертеже с двумя видами длина трубы показана на одном виде, а диаметр – на другом. Без вида справа за что можно принять эту форму? Квадратная трубка, швеллер…





Орфографическая проекция

Орфографическая проекция — это название чертежей, которые обычно имеют три вида. Часто выбираются три вида: сверху, спереди и справа. Конечно, можно выбрать и другие виды, например, слева или снизу. Однако, как правило, человек, читающий отпечатки, обычно видит верхнюю, переднюю и правую стороны.

Поскольку в большинстве отпечатков используется система орфографической проекции, и поскольку чаще всего используются виды сверху, спереди и справа, важно, чтобы вы четко запомнили их порядок или расположение на оттиске. Чтобы помочь вам понять эту систему, подумайте о ластике для классной доски, коротком куске пиломатериала размером 2″ x 4″ или обычном кирпиче. Выглядит так:





На распечатке с использованием орфографической проекции это будет выглядеть так.

Поначалу эту систему орфографической проекции может быть трудно понять или визуализировать, но после некоторой практики вы поймете ее. Вот базовый пример того, как это работает, используя простой объект.



Ортогональная проекция не показывает глубину, поэтому показанный выше объект будет казаться плоским. Однако с практикой вы научитесь сканировать три вида и «считывать» в них глубину. Помните, что расположение видов сверху, спереди и справа не меняется. Линии проекции между ортогональными видами ниже показывают соотношение высоты, ширины и глубины, которое существует между каждым видом и двумя другими видами.





Если вы не поняли три представления на последней странице, давайте еще раз взглянем на то же самое. На этот раз числа будут использоваться для идентификации поверхностей.



При использовании ортогональной проекции объект с пронумерованными поверхностями выглядит следующим образом:





Обратите внимание, что вид спереди (1) является ключом к рисунку, потому что он наиболее четко показывает форму объекта. Это говорит вам, что объект имеет форму буквы «L» спереди. Два других взгляда сами по себе мало что вам говорят. Однако, взглянув на поверхность 1, вы увидите, что 2 выше, чем 3. Следовательно, при «чтении» поверхностей 2 должна казаться вам ближе, чем 3. Теперь посмотрите на 4 и 5. Какая поверхность проецируется ближе всего тебе? ·

Ответ: Поверхность 5 (повернуть и разместить внизу макета)



Теперь нарисуйте простую коробку и склейте все стороны вместе, чтобы получился куб. Куб будет размером 2х2х2 дюйма. После того, как инструктор утвердит ваш рисунок, вы приступите к вырезанию и склеиванию краев, чтобы сформировать куб.

Визуализация Викторина

Направления:

Все видимые поверхности на показанных объектах пронумерованы. Чтобы выполнить этот тест, вы должны разместить эти числа на соответствующих поверхностях орфографических рисунков.









Вы можете задаться вопросом, почему что-то вроде ортогональной проекции используется на отпечатках, когда изометрические или наклонные рисунки намного легче визуализировать. Ответ заключается в том, что оба этих типа иллюстраций используются для относительно несложных рисунков. Однако, когда объект сложный, ни одна из них не может сравниться с орфографической системой для четкого представления размеров, примечаний и деталей конфигурации.



Скрытые поверхности

Еще одно преимущество орфографической проекции заключается в том, что она позволяет человеку, читающему отпечаток, видеть внутреннюю часть или поверхности объекта, которые обычно не видны.

Для сложных объектов это может оказаться очень полезным.

На рисунке ниже скрытая линия на виде справа представляет собой всю поверхность плоской области между двумя более высокими сторонами.





В этом примере скрытые линии являются результатом квадратного отверстия в середине объекта.





Скрытые линии в этом примере появляются потому, что часть одного угла лицевой поверхности была срезана или «утоплена».

Скрытые поверхности

Указания: Нарисуйте скрытые линии, которых нет на изображениях ниже. Каждая проблема имеет одно неполное представление.

Изогнутые поверхности

Криволинейные поверхности, возможно, сложно «увидеть», пока вы не вспомните, что кривая отображается только в одном виде. Вы должны сами поставить кривую в другие виды, посредством визуализации. Попытайтесь думать, что когда происходит резкое изменение направления, например, в углу, это создаст линию, видимую в другом виде. Когда изменение направления плавное, как кривая, линии не видно.





Вот еще один пример изогнутых поверхностей:



Упражнение на криволинейных поверхностях.



Указания: Нарисуйте линии, которых нет на изображениях ниже. Каждая проблема имеет одно неполное представление. Не проводите центральные линии.

Наклонные поверхности

Наклонные поверхности – это поверхности, расположенные под углом или под наклоном. Другими словами, это поверхности, которые не являются ни горизонтальными, ни вертикальными. При просмотре орфографических рисунков вы должны быть внимательны к углам и наклонным поверхностям, поскольку они часто встречаются на отпечатках, которые вы будете читать позже.

Обратите внимание на скрытую линию на виде справа, созданную наклонной поверхностью этого объекта:



Вот объект с двумя наклонными поверхностями.



Упражнения на наклонных поверхностях

Указания: Нарисуйте линии, которых нет на изображениях ниже. Каждая проблема имеет одно неполное представление.



Определение видов чертежа | Помощь пользователям Tekla

Перейти к основному содержанию

1. Главная страница
2. Tekla Structures
3. Создание чертежей
4. Определение автоматических настроек чертежа
5. Определение видов чертежа

Текла Структуры

2021

Текла Структурс

Под автоматическими видами чертежа подразумеваются виды, которые вы выбираете для создания перед созданием чертежа отдельной детали, сборки или отлитого элемента. Вы можете задать нужные свойства вида чертежа отдельно для каждого вида перед созданием чертежей.

При создании чертежей общего вида нельзя выбрать виды для создания в диалоговом окне свойств общего вида, но их можно выбрать при создании чертежа общего вида. Однако вы можете определить автоматические настройки, которые применяются ко всем видам, которые вы создаете на чертеже общего вида.

	Нажмите на ссылки ниже, чтобы узнать больше:
Выберите виды, которые вы хотите создать на чертежах отдельных деталей, сборок или отлитых элементов.	Определение видов для создания на чертежах отдельных деталей, сборок и отлитых элементов
Определение свойств автоматического вида для чертежей общего вида	Определение параметров автоматического вида для чертежей общего вида
Определение автоматических свойств вида для разрезов	Определить свойства автоматического сечения
Определите содержимое меток основного вида и разреза перед созданием чертежа	Определение меток видов и меток меток видов
Определите, как Tekla Structures размещает проекции детали на чертежах отлитых элементов, отдельных деталей и сборок. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
