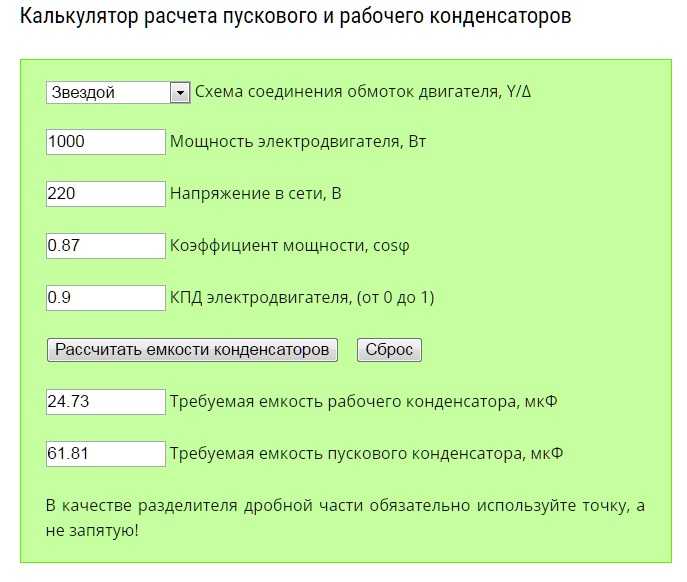

Расчет емкости фазосдвигающего конденсатора

для трехфазного асинхронного двигателя в бытовой однофазной сети

Треугольник Звезда Соединение обмоток двигателя, Δ/Y

Мощность двигателя, Вт

Напряжение в сети, В

Коэффициент мощности, cosφ

КПД двигателя, %

Нагрузка: Низкая Средняя Высокая

Емкость рабочего конденсатора, мкФ

Емкость пускового конденсатора (Ср×2.5), мкФ

Рабочий и пусковой конденсаторы включаются в цепь параллельно, во время пуска работают одновременно, затем пусковой отключают. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора (в 2-3 раза выше емкости рабочего).

Двигатель, имеющий маркировку 220/380 и Δ/Y включается в однофазную сеть 220В по схеме треугольник, по схеме звезда в сети 220В такой двигатель будет терять в мощности троекратно и сильно греться.

При соединении конденсаторов параллельно их емкость суммируется. При соединении конденсаторов последовательно, рабочее напряжение в цепи будет равняться сумме напряжений всех конденсаторов, а емкость вычисляется по формуле: 1/C = 1/C1 + 1/C2 + … + 1/Cn. Рабочее напряжение в цепи конденсаторов должно быть минимум в полтора раза выше напряжения сети (то есть не менее 330В в сети 220В). Таким образом, два конденсатора на 200 мкф с рабочим напряжением 200В дадут при последовательном соединении емкость 100 мкф и допустимое рабочее напряжение 400В. При параллельном соединении емкость будет 400 мкф и рабочее напряжение 200В (самое низкое значение допустимого напряжения из всего набора конденсаторов в цепи). Необходимые конденсаторы представлены в сетевых магазинах в разделе пусковых конденсаторов (не ищите по старинке бумажные – их практически перестали выпускать).

Видеопримеры работы двигателя 2.2 кВт и 1.1 кВт с одной и той же нагрузкой и правильно подобранными рабочими и пусковыми конденсаторами, разница в скорости пуска 3 и 20 секунд. И сборка на 3.3 кВт весело крутится (пильный диск 350 мм в диаметре). Еще распиловка дров на 2.2 кВт: ракурс 1 и ракурс 2.





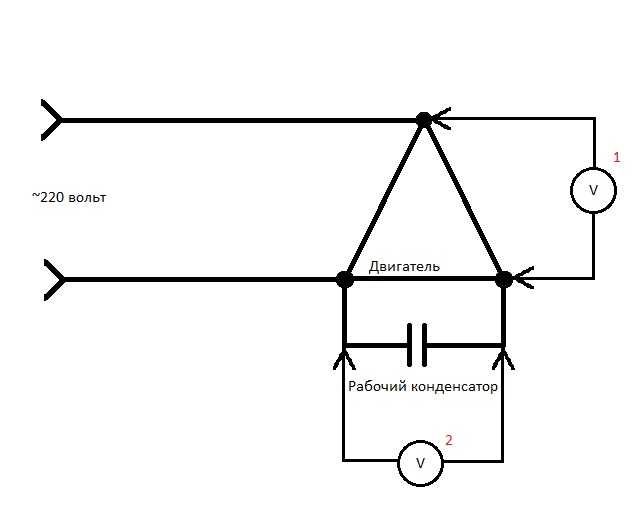

Схема включения в однофазную сеть трёхфазного асинхронного двигателя с обмотками статора, соединёнными по схеме «звезда» (а) или «треугольник» (б): B1 — Переключатель направления вращения (реверс), В2 — Выключатель пусковой ёмкости; Ср — рабочий конденсатор; Cп — пусковой конденсатор; АД — асинхронный электродвигатель.

На схеме представлено последовательное (сверху) и параллельное (снизу) соединение кон­ден­саторов.

На рисунке представлена схема соединения обмоток двигателя “Звезда”.

На рисунке представлена схема соединения обмоток двигателя “Треугольник”.



© CIELab.XYZ
Скриптинг и поддержка – Михаил Сартаков

Всего посещений – 100078
Всего за день – 1
Уникальных сегодня – 1, вчера – 5, позавчера – 7

Статьи

Включение трехфазного двигателя в однофазную сеть

Включение трехфазного двигателя в однофазную сеть

Если, например, в паспорте электродвигателя указано напряжение его питания 220/380, то двигатель включают в однофазную сеть по схеме, представленной на рис. 1

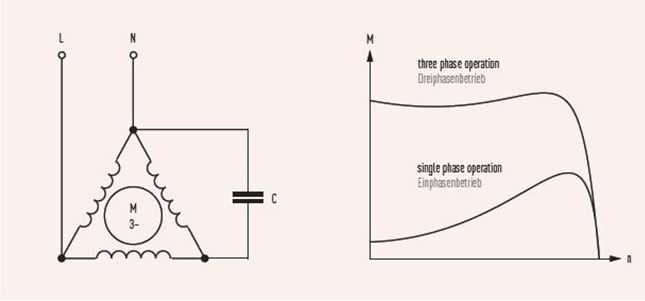

Схема включения трехфазного электродвигателя в сеть 220В:

Ср – рабочий конденсатор;

Сп – пусковой конденсатор;
П1 – пакетный выключатель

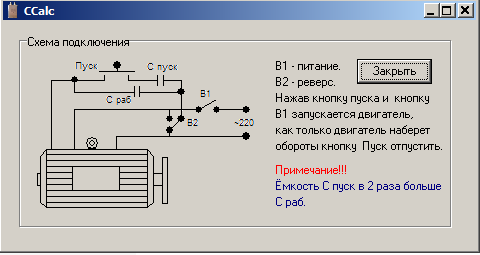

После включения пакетного выключателя П1 замыкаются контакты П1. 1 и П1.2, после чего необходимо сразу же нажать кнопку “Разгон”. После набора оборотов кнопка отпускается. Реверсирование электродвигателя осуществляется путем переключения фазы на его обмотке тумблером SA1.

Емкость рабочего конденсатора Ср в случае соединения обмоток двигателя в ТРЕУГОЛЬНИК определяется по формуле:

, где
Ср – емкость рабочего конденсатора в мкФ;
I – потребляемый электродвигателем ток, А;

U – напряжение в сети, В

А в случае соединения обмоток двигателя в ЗВЕЗДУ определяется по формуле:

, где
Ср – емкость рабочего конденсатора в мкФ;
I – потребляемый электродвигателем ток в А;
U -напряжение в сети, В

Как видно, гораздо эффективнее соединение в ТРЕУГОЛЬНИК. При соединении в ЗВЕЗДУ мощность двигателя падает в разы.

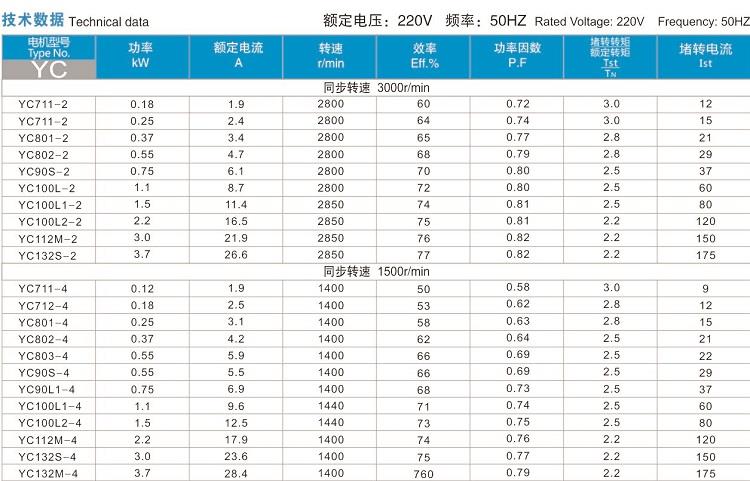

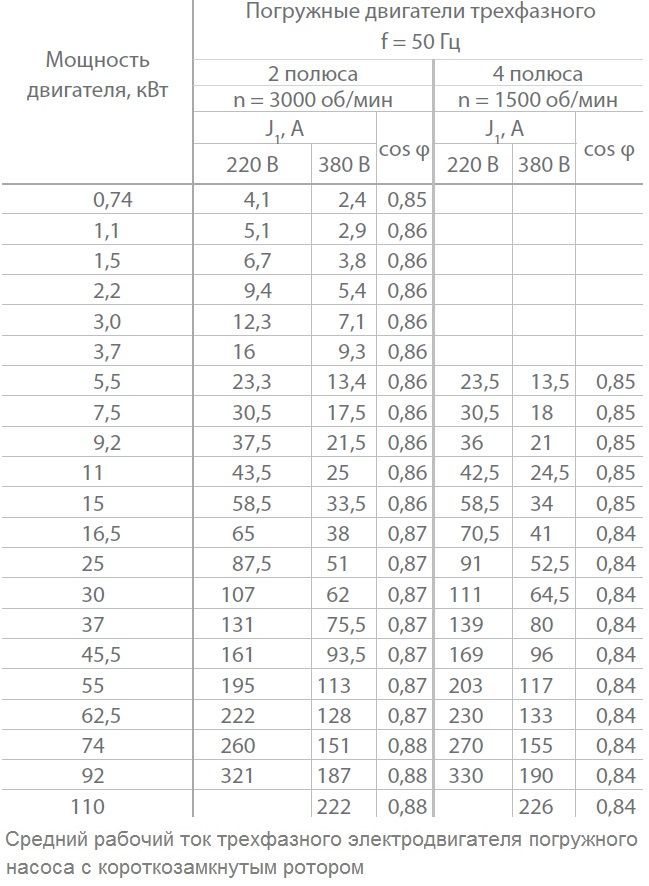

Потребляемый электродвигателем ток при известной мощности электродвигателя можно вычислить из следующего выражения:

, где
Р – мощность двигателя в Вт, указанная в его паспорте;
h – КПД;
cos j – коэффициент мощности;
U – напряжение в сети, В

Емкость пускового конденсатора Сп выбирают в 2.

.2,5 раза больше емкости рабочего конденсатора. Эти конденсаторы должны быть рассчитаны на напряжение в 1,5 раза больше напряжения сети.

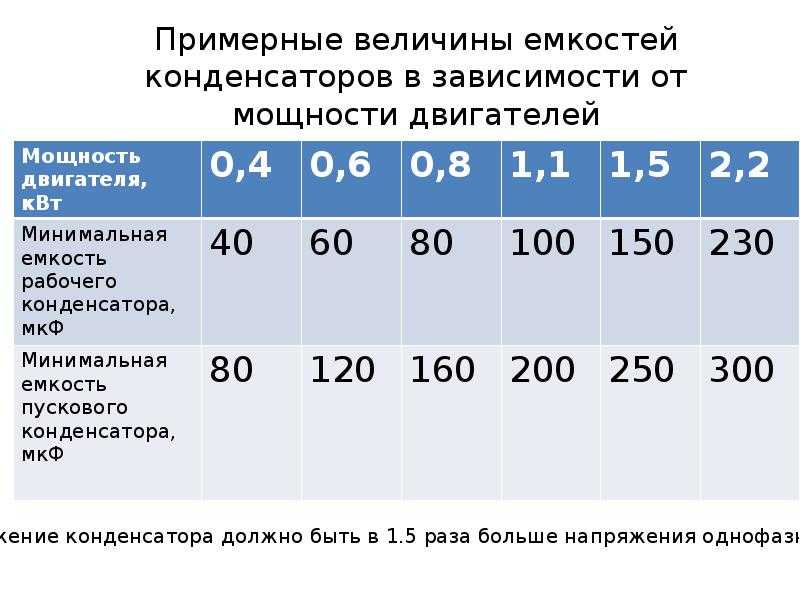

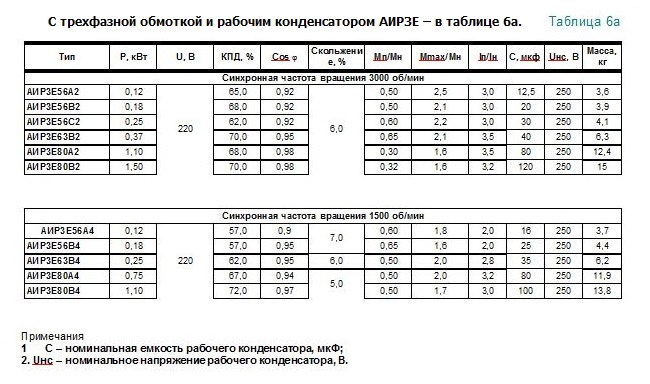

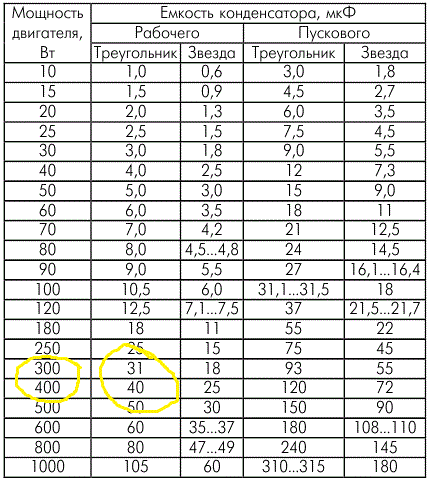

На практике величину емкостей рабочих и пусковых конденсаторов выбирают в зависимости от мощности двигателя (см. таблицу)

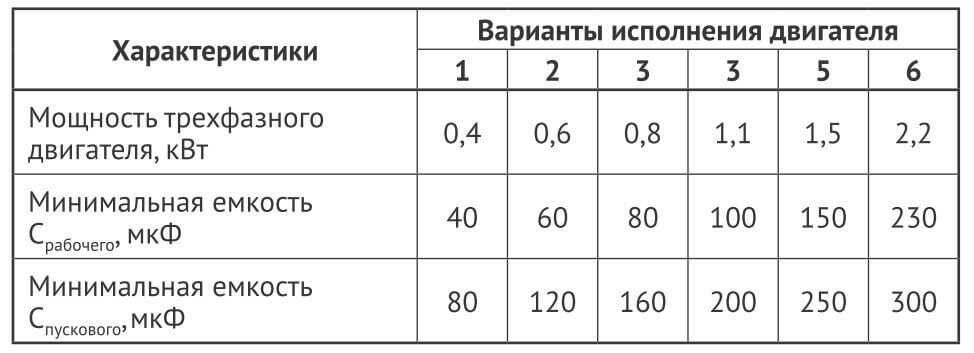

Значение емкостей рабочих и пусковых конденсаторов трехфазного электродвигателя в зависимости от его мощности при включении в сеть 220В



Мощность трехфазного двигателя, кВт	Минимальная емкость  рабочего конденсатора Ср, мкФ	Минимальная емкость пускового конденсатора Ср, мкФ
0,4	40	80
0,6	60	120
0,8	80	160
1,1	100	200
1,5	150	250
2,2	230	300



Следует отметить, что у электродвигателя с конденсаторным пуском в режиме холостого хода по обмотке, питаемой через конденсатор, протекает ток, на 20-30 % превышающий номинальный. Если двигатель часто используется в недогруженном режиме или вхолостую, то емкость конденсатора С_р следует уменьшить. Может случиться, что во время перегрузки электродвигатель остановился, тогда для его запуска снова подключают пусковой конденсатор, сняв нагрузку вообще или снизив ее до минимума.

Емкость пускового конденсатора С_п можно уменьшить при пуске электродвигателей на холостом ходу или с небольшой нагрузкой. Для включения, например, электродвигателя мощностью 2,2 кВт на 1420 об/мин можно использовать рабочий конденсатор емкостью 230 мкФ, а пусковой – 150 мкФ. В этом случае электродвигатель уверенно запускается при небольшой нагрузке на валу.



Немного о РЕЗИСТОРАХ…

Резистор – это самый распространенный электронный компонент, название которого произошло от английского слова «resistor» и от латинского «resisto» – сопротивляюсь. Основным параметром резистора считается сопротивление, которое характеризуется его способностью в препятствии протекания электрического тока. Единицами сопротивления у резисторов являются – Омы (?), Килоомы (1000 Ом или 1К?) и Мегаомы (1000000 Ом или 1М?).

Основные типы резисторов

По физическому устройству резисторы бывают следующих типов:

• углеродные пленочные;

• углеродные композиционные;

• металлооксидные;

• пленочные металлические;

• проволочные

04.02.2014 Подробнее…

Как определить, какой конденсатор мне нужен для работы трехфазного двигателя от однофазного источника питания. – Технические обсуждения – IET EngX

Это обсуждение закрыто.

Вы больше не можете публиковать новые ответы в этом обсуждении. Если у вас есть вопрос, вы можете начать новую дискуссию

Привет, у меня есть трехфазный двигатель, который я хочу запустить от однофазного источника питания.

Кто-нибудь знает формулу расчета правильной емкости.

Спасибо

Дэниел

• Когда я попытался исследовать это, я пришел к выводу, что это метод проб и ошибок, связанный с тем, что нужно начинать с образованного вопроса.

  Я пытался разобраться, какой механизм управления необходим для погружного скважинного насоса, не зная, что находится в скважине, и мне стало очень интересно, когда я позвонил парню, который разбирается в таких вещах, и написал по электронной почте. ему несколько фотографий механизма управления, который был на месте, он замолчал, а затем сказал, что я удивлен, что он не сгорел в дыму, поскольку тот, кто его подключил, использовал пусковой конденсатор в качестве рабочего конденсатора.

  Так или иначе, я послал за экспертом, который отключил элементы управления, а затем, когда он заработал нормально, мне пришлось перемонтировать его проводку, чтобы сделать его безопасным.

  Просто помните, что тот, кто может заставить вещи работать, не всегда чист и опрятен, и как я потом понял, он позвонил своему отцу, чтобы спросить, что делать!

  Энди

• Использование конденсатора с одним значением немного неудобно, так как во время пуска или большой нагрузки двигатель будет иметь более низкий импеданс, а фазовый сдвиг будет слишком большим (по мере приближения к 90 градусов вы получаете с конденсатором и небольшим R последовательно), но если вы сделаете это правильно для приличного запуска, то это слишком много (и фазовый сдвиг слишком мал) один раз до скорости (поэтому он никогда не достигает до скорость).

  Шикарные устройства включают и выключают конденсаторы, чтобы получить более или менее равные напряжения на двух «летучих» фазных напряжениях.

  в сети 50 Гц и 250 В вам потребуется около 50-100 мкФ на лошадиную силу, и будьте готовы включать и выключать несколько C, если у вас возникнут проблемы с запуском, и понимаете, что он никогда не будет так же хорош, как настоящий 3-фазный блок питания.

  т

• Спасибо за помощь, я мог бы просто перестраховаться и купить частотно-регулируемый привод.

• Да, именно об этом я и беспокоился. Я не хочу жарить свой мотор.

  Я пытаюсь настроить демо для учеников.

  Простое подключение двигателей. Проблема в том, что я на самом деле не занимался моторикой

  мои годы были потрачены в основном

  на домашнюю работу.

• Я помню, как в колледже монтировал электродвигатели на скамейке, но никогда не применял на практике то, чему меня учили на регулярной основе, это еще одна из тех вещей, которые я знаю, что я могу сделать, потому что я сделал это, но должен был освежить свои знания. знания, прежде чем продолжить.

  Эта работа со скважинным насосом научила меня, что я знаю достаточно, чтобы иметь возможность отличить людей, которые действительно знают, что они делают, от тех, кто это делает.

  Энди

• , если это настольная демонстрация, вы не будете сильно нагружать ее, все будет хорошо – если это было 1 л.с. или около того, возьмите 3 или 4 конденсатора по 22 мкФ
  , например, некоторые выключатели освещения позволят вам варьировать значение C и болт все это надежно закреплено на деревянном блоке – на самом деле для любого демонстрационного двигателя его закрепление является наиболее важной частью – чтобы он не скатился, не забрал с собой провода питания и не причинил кому-либо вреда. Также хорошей идеей будет не использовать слишком большие предметы на столе — представьте, что они будут вращаться с почти синхронной скоростью, если источник питания случайно закоротит и ротор заблокируется. ?

  Если у вас есть осциллограф и несколько сетевых пробников, вы также можете посмотреть на изменение фазного напряжения по мере его раскрутки. Изолирующий трансформатор может быть хорошей идеей, а также УЗО со стороны питания.

  полностью разряжен, вы можете запустить его в одну фазу и решить, с какой стороны начать, потянув за ремень, чтобы дать ему некоторое предварительное вращение в ту или иную сторону перед подачей питания.

  Не делайте так много пусков и остановок за короткое время, чтобы не пахло гарью.

  Вы не упомянули мощность двигателя, но опять же, я предостерегаю демонстрационные версии от чего-либо слишком большого в разобранном виде.

• Спасибо за совет, попробую. У меня есть прицел, и подходящий зонд может быть интересен.

  Дэниел

• Около 30 лет назад я был начальником отдела обучения электротехнике в регионе CEGB (стало National Power). Мы провели много «экспериментов» с двигателями переменного и постоянного тока в учебных целях, в том числе использовали некоторое дорогостоящее оборудование, произведенное специально для учебных целей, а также утилизированные или излишки моторных и мотор-генераторных установок. Первое, на что следует обратить внимание, это то, что вся территория была специально построена, защищена УЗО и кнопкой аварийной остановки. Вы провели процесс RAMS, потому что если кто-то из ваших учеников пострадает, то с вас заживо содрают кожу!

  В то время казалось, что на рынке имеется много излишков трехфазных токарных станков и других станков, и меня несколько раз спрашивали, как запустить эти трехфазные станки в домашнем гараже на однофазной сети. Не буду углубляться в уже обсуждавшуюся тему, но значительная часть вопроса была; какие конденсаторы подходящего номинального напряжения были на самом деле доступны? Естественно, заинтересованное лицо не хотело тратить деньги на новые конденсаторы. Поэтому на практике им часто было проще найти утилизированный однофазный двигатель и адаптировать механический привод. По стечению обстоятельств, на прошлой неделе я убирал сарай и наткнулся на старый двигатель стиральной машины, который отправился в мой местный центр утилизации

  Как уже упоминалось, такие накрутки никогда не дадут плавно работающего двигателя на полную мощность. В то время также были доступны небольшие частотно-регулируемые приводы, но они обходились непомерно дорого для заинтересованного лица.

  Еще раз повторю: пожалуйста, будьте осторожны с возможными демонстрациями и подобными экспериментами. В эпоху, когда было немного больше свободы действий, мне приходилось быть очень осторожным, хотя я не выдавал себе Санкцию на Тест, потому что это была тщательно контролируемая «тренировочная среда».
