Как расшифровать маркировку стали – ПКФ “Нефтегаз-Магистраль”

Соединительные детали трубопровода подлежат обязательной маркировке. Нанесение условных знаков на готовое изделие осуществляется с целью его быстрой идентификации.

Маркировка наносится в строгом соответствии с действующими государственными, отраслевыми и иными стандартами. Ей в обязательном порядке подлежат сплавы цветных металлов, чугун, нелегированные илегированные стали. При этом последние имеют несколько отличное от других обозначение.



Маркировка легированной стали

Особенность легированных сталей заключается в присутствии в их составе специально вводимых элементов, обеспечивающих необходимые изделию физические и механические свойства. Так, например:

  • хром (Cr) увеличивает твёрдость и прочность;
  • никель (Ni) – стойкость к коррозии и прокаливаемость;
  • кобальт (Co) – жаропрочность и сопротивляемость механическим воздействиям;
  • ниобий (Nb) – устойчивость к воздействию кислот и уменьшение коррозии в сварных конструкциях.

Наименования химических элементов вписываются в маркировку, наносимую на изделие. При этом указывается также и их процентное содержание. Примеры обозначения химических элементов в марке стали:

  1. Х-хром;
  2. А-азот;
  3. С-кремний;
  4. Н-никель;
  5. Д-медь;
  6. М-молибден;
  7. Т-титан;
  8. К-кобальт;
  9. В-вольфрам;
  10. Б-ниобий;
  11. Г-марганец;
  12. Е-селен;
  13. Ф-ванадий;
  14. Ц-цирконий;
  15. Р-бор;Ю-алюминий.

В составе некоторых сплавов также могут присутствовать и редкоземельные металлы. Например, церий (Ce), лантан (La), неодим (Nd) и другие. Эти элементы также указываются в маркировке.



Пример расшифровки марки стали 12Х18Н10Т.

Соединительные детали трубопровода в стали 12Х18Н10Т – одни из наиболее популярных изделий, изготавливаемых для нужд нефтегазовой и смежных с нею промышленностей. Такие сплавы относятся к высоколегированным сталям особого типа. Отводы, переходы и тройники 12Х18Н10Т активно используются для транспортировки сильноагрессивных сред под очень большим давлением.

Первые две цифры (12), прописываемые в начале марки легированной стали, отражают среднее содержание углерода в сотых долях процента.

Буква Х в приведенной маркировке означает, что в сплаве, из которой изготовлена деталь, присутствует хром. Цифра, идущая далее – обозначение процентного содержания элемента. Соответственно, комбинация Н10 означает, что в стали присутствует 10% никеля.

Буква Т (титан) прописывается в данном случае без какой-либо цифры, это означает, что процент содержания титана в сплаве не превышает 1%.

В маркировке качественных и особо качественных сплавов помимо приведенных выше символов присутствует также буква А, которая прописывается в конце. Ее наличие свидетельствует о том, что содержание фосфора и серы в стали минимизировано (например, 12Х18Н10ТА). Две буквы А в маркировке означают, что сера и фосфор в сплаве практически отсутствуют (12Х18Н10ТАА).



Маркировка нелегированной стали

Нелегированными сталями называются сплавы, содержание любого химического элемента в которых меньше определенных пределов (как правило, это значение не превышает доли процента). Так, содержание алюминия не должно превышать 0,30%, допустимые пределы кремния – 0,50%. Бора – 0,0008%.

Нелегированные стали подразделяются на обыкновенные и качественные.

Обыкновенная нелегированная сталь в самом начале своей маркировки имеет буквы Ст (например Ст3, Ст3кп, Ст.20и т.п.). Затем прописываются цифры, обозначающие десятые доли процента содержания углерода в сплаве. Далее могут идти специальные индексы: кп, пс или сп, обозначающие способ раскисления стали. Так, маркер «кп» означает кипящую сталь; «пс» – полуспокойную, а «сп» – спокойную. Как правило, индекс спокойной стали не проставляется. Также в маркировке при необходимости прописывается индекс гарантии свариваемости – «св».

Качественная нелегированная сталь маркируется буквами Ст и двузначным числом, содержащим сведения о количестве углерода в сплаве. При этом указываются сотые доли процента. Так, маркировка «Ст20» говорит о том, что сталь содержит 0,2% углерода.



Пример расшифровки марки стали 09Г2С.

Сталь 09Г2С относится к классу конструкционных. Из такого сплава производятся трубы и соединительные детали трубопровода широкого применения. Детали, изготовленные из стали 09Г2С, применяются для сборки сварных конструкций, эксплуатация которых осуществляется при температуре от минус 65 до 430°С под высоким давлением.

Маркировка 09Г2С означает, что в сплаве, из которого произведена деталь, присутствует 0,09% углерода. Далее ставится буква «Г», обозначающая марганец, а цифра 2, следующая за ней – его процентное содержание. «С» означает кремний, которого в описываемом сплаве менее 1%, о чем говорит отсутствие цифры в маркировке.

Классификация марок стали и их расшифровка, способы нанесения маркировки на металл

Александр Шишков

Консультант СМЦ центра «УПТК-65»

Время чтения: 10 минут

Сталь — это сплав железа с углеродом (до 2,14% углерода) и другими элементами. Если содержание углерода в сплаве превышает 2,14%, то такой сплав называется чугуном. Наличие в составе углерода придает сплавам прочность и твердость, однако снижает пластичность и вязкость. В зависимости от назначения и области применения, в состав стали может входить разное количество легирующих элементов (хром, марганец, вольфрам, никель, молибден и другие).

Легирующие элементы — это химические элементы в составе сплава железа и углерода, служащие для улучшения его механических свойств. Легированные стали могут содержать несколько легирующих элементов, которые придают им специальные свойства (стойкость к коррозии, жаропрочность и т.п.).

Классификация сталей

Существует несколько способов классификации сталей, например: по химическому составу, по назначению, по качеству, по способу раскисления и т.д. В России, США, Европе, Японии и Китае используются различные способы маркировки сталей. К примеру, одна и та же пружинная сталь 60C2ГA (маркировка по ГОСТ) по китайскому стандарту GB будет иметь обозначение 60Si2MnA, а по американскому USA ASTM — 9260.

Знать, как расшифровывается та или иная марка стали необходимо специалистам, работающим в сфере металлообработки, чтобы правильно выбрать наиболее подходящий материал для изготовления различных изделий.

В настоящее время существует более 1000 марок сталей, не считая тех, которые создаются для удовлетворения индивидуальных потребностей. Нет необходимости запоминать все существующие марки стали — это справочная информация (для этого существуют специальные таблицы), однако специалистам, чья деятельность так или иначе связана с металлообработкой, нужно уметь разбираться в основных понятиях и методах классификации сталей. По буквенно-цифровому обозначению можно определить состав и свойства той или иной марки стали, подобрать сталь для решения конкретных задач.

Классификация по химическому составу

В естественной среде железо вступает в реакцию с окислителями, реагирует на галогены, фосфор и серу. Для очищения железа и дальнейшего производства стал из руды сначала выплавляют чугун, из которого уже частично удалены оксиды и примеси. Содержание углерода в чугуне составляет не менее 2,14%. Чтобы получить сталь, концентрацию углерода необходимо уменьшить, а для придания особых свойств — добавить легирующие элементы.

Само по себе железо в чистом виде обладает малой механической прочностью и сильно подвержено коррозии, поэтому необходимо вводить в состав сплава дополнительные вещества, которые позволяют улучшить механические свойства и эксплуатационные характеристики металла.

По химическому составу сталь делят на углеродистую (ее также называют нелегированной), и легированную.

Углеродистая сталь

Углеродистые — стали, которые по химическому составу не отличаются от чугуна, в них содержится два основных элемента: железо и углерод. В углеродистых сортах стали содержится лишь незначительное количество дополнительных компонентов (кремний и марганец — до 1%, сера — не более 0,05%, фосфор — до 0,06%). Такие сплавы обладают хорошей пластичностью. Углеродная составляющая укрепляет структуру сплава на молекулярном уровне. Чем выше содержание углерода, тем выше стойкость к механическим нагрузкам. Снижение концентрации углерода придает металлу пластичность и возможность выпускать из него изделия повышенной точности. По большому счету, от чугуна такие сплавы отличаются лишь концентрацией углерода. По содержанию в сплаве углеродных соединений различают три группы углеродистых сталей:

  • Высокоуглеродистая — содержание углерода 0,6-2%
  • Среднеуглеродистая — 0,25-0,55%
  • Низкоуглеродистая — до 0,25% углерода

Для производства углеродистой стали используют мартеновские печи, конвекционные и электрические плавильные установки. Углеродистая сталь имеет широкую сферу применения, ее используют при производстве металлопроката, для изготовления инструментов, элементов трубопроводов и т.п.

Легированные стали

Для придания стали специальных свойств (жаропрочность, стойкость к коррозии и т.п.) в ее состав вводят различные добавки (легирующие элементы). Процесс добавления в состав сплава примесей для улучшения физических/химических свойств называют легированием. По соотношению легирующих элементов марки стали разделяют на:

  • низколегированные — до 2,5% легирующих элементов
  • среднелегированные — от 2,5 до 10%
  • высоколегированные — от 10 до 50%

Содержание углерода в сплаве не влияет на степень легирования. Если доля марганца (Mn) превышает 1%, а кремния (Si) 0,5%, они также признаются легирующими добавками.

Для легирования стали применяются около 50 элементов. Наиболее широко используются: Mn и Si (постоянные примеси), Cr, Ni, W, Mo, V, Co, Ti. Часто сталь легируют сразу несколькими элементами — такое легирование называется комплексным.

Легированные стали отличаются особым обозначением, поскольку в них присутствуют легирующие элементы. В марке стали отражено наличие и процентное содержание легирующих добавок. Для удобства расшифровки каждому элементу соответствует определенная буква:

  • Марганец (Mn) — Г
  • Кобальт (Co) — К
  • Хром (Cr) — Х
  • Никель (Ni) — Н
  • Медь (Cu) — Д
  • Вольфрам (W) — В
  • Молибден (Mo) — М
  • Титан (Ti) — Т
  • Алюминий (Al) — Ю и т. д.

Рядом с буквой может находиться цифра, соответствующая его содержанию в процентах. Если за буквой цифры нет, то добавка присутствует в сплаве в незначительном количестве (менее 1-1,5%).

Каждый легирующий элемент оказывает особое влияние на характеристики стали, придает сплаву определенные свойства и качества. К примеру, марганец повышает твёрдость и прочность стали, улучшает прокаливаемость, повышает антикоррозийные свойства, улучшает свариваемость и т.д. Алюминий повышает жаростойкость и снижает образование окалины. Присутствие кобальта повышает жаропрочность, ударопрочность, повышает магнитные свойства металла.

Классификация марок стали по назначению

Практически всей марки стали являются конструкционным материалом в широком смысле слова. Это стали для строительных сооружений, кузовных деталей, несущих элементов и т.п. Сплавы со сходными химическими свойствами и эксплуатационными характеристиками также принято разделять на группы, указывающие на их назначение и условия применения.

По назначению стали классифицируются на:

  • конструкционные,
  • инструментальные
  • стали с особыми физическими и химическими свойствами (стали особого назначения).

Такие материалы подвергаются испытаниям на соответствие заявленным параметрам: на устойчивость к ударным нагрузкам, кислотам, экстремальным температурным режимам, износостойкость и т.п.

Наибольшее распространение получили конструкционные стали обыкновенного качества, которые используются и в строительстве, и в машиностроении. Стали, не содержащие легирующих элементов, маркируются буквенным обозначением «Ст». По цифре, которая следует после букв «Ст», можно определить количество углерода в сплаве (содержание углерода указывается в десятых долях процента). Далее могут следовать дополнительные буквенные обозначения, которые указывают на особые свойства данной стали этой марки.

В группу конструкционных входят марки стали, способные выдерживать значительные механические нагрузки (изгибающие, ударные, растягивающие). Это стали, стойкие к усталости, которые не трескаются и не стираются под воздействием различных негативных факторов. Конструкционные стали по составу могут быть углеродистыми и легированными. Все конструкционные стали также принято делить на подгруппы: строительные, для холодной штамповки, высокопрочные и т.д.

В маркировке конструкционных сталей можно встретить такие обозначения:

  • С — Строительная сталь, обозначается буквой «С»
  • Ш — Подшипниковая сталь. После буквы «Ш» цифрами указывают содержание легирующих добавок
  • А — Автоматные стали, которые используют для изготовления неответственных деталей

К строительным сталям относятся углеродистые стали обыкновенного качества, а также низколегированные марки. Главное требование к строительным сталям — хорошая свариваемость. К популярным маркам строительных сталей можно отнести: С255, С345Т, С390К, С440Д.

Шарикоподшипниковые стали обычно характеризуются высоким содержанием углерода и присутствием в составе хрома (ШХ9, ШХ15). К автоматным сталям относятся стали, которые хорошо обрабатываются резанием. Это марки А12, А20, АС40, А40Г, АС11 и др.

Инструментальные стали по назначению делят на стали для режущих, измерительных инструментов, штамповые стали. В их маркировке можно встретить такие обозначения:

  • У — Инструментальная нелегированная сталь
  • Р — Быстрорежущая сталь

Содержание углерода в инструментальных сталях составляет 0,65-1,32% (марки У7, У7А, У13, У13А). Быстрорежущие марки (Р9, Р18, Р6М5, Р9Ф5 и др.) применяют для изготовления режущего инструмента, им не страшен нагрев до +650°С.

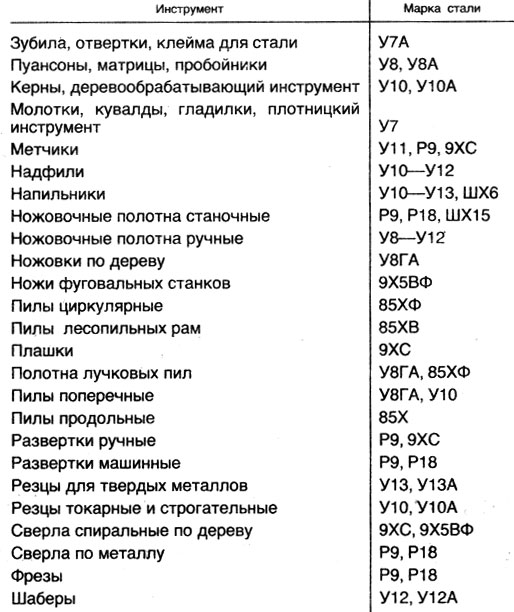

Инструментальные стали применяют для изготовления самого разного инструмента:

  • монтажного и кузнечно-слесарного — топоры, напильники, пилы и т.п.
  • режущего инструмента для металлообработки — резцы, сверла, фрезы, метчики для нарезания резьбы и т.п.
  • измерительного — штангенциркули, пробки, калибры и т.д.
  • штампов холодного и горячего деформирования — матрицы, пуансоны, молотовые штампы

Общее требование к инструментальным сталям — твердость и износостойкость. Режущий инструмент должен сохранять твердость при повышенных температурах (теплостойкость), мерительный инструмент должен обладать стабильностью размеров во времени. Повышенная износостойкость инструментальной стали достигается за счет применения методов поверхностной химико-термической обработки.

К сталям с особыми физическими и химическими свойствами (стали особого назначения) можно отнести стали, способные выдерживать значительные физические или химические воздействия. К особенным свойствам сталей относится: магнитность/немагнитность, кислотостойкость, жаростойкость, жаропрочность:

  • Коррозионно-стойкие (нержавеющие) стали — легированные стали с содержанием хрома не менее 12% (12X13, 20X13, 15X28, 40X13 и т.д.)
  • Жаропрочные стали (15ХМ, 12Х18Н9Т, 12Х1МФ, 20X13, 25Х2М1Ф и т.д.)
  • Магнитные стали — обозначаются буквой Е: ЕХЗ, ЕХ7В6, ЕХ5К5 и др.
  • Кислотостойкие (08Х18Н10, 12Х18Н10Т и др.)
  • Стали с особыми электрическими свойствами

Классификация сталей по способу раскисления

В процессе выплавки стали в сплаве остается достаточно большое количество кислорода в виде окислов.

Присутствие кислорода приводит к образованию газовых пузырьков, что резко ухудшает механические свойства стали. Чтобы минимизировать содержание кислорода и восстановить железо из окислов, на металлургических комбинатах применяют реакцию раскисления — в жидкий металл добавляют специальные вещества-раскислители. Это соединения, более активные по взаимодействию с кислородом, чем железо.

Исходный материал для производства железоуглеродистых сплавов — руда (окислы FeO, Fe2O3, Fe3O4). Основной способ очищения железа от примесей — это восстановление из окислов с помощью углерода:

FeO + С = Fe + CO

Обильное выделение монооксида углерода (CO) создает эффект кипения ванны. В процессе выплавки газы не успевает отойти полностью, поэтому в затвердевшем слитке присутствуют газовые пузыри. Чтобы получить более плотную структуру стали, на окончательной стадии плавки в сплав вводят раскислители (вещества, имеющие к кислороду большее химическое сродство, чем основной металл). Основными раскислительными добавками служат Mn, Al, Si и Ti.

При их использовании продукты раскисления всплывают в виде шлака на поверхность, увлекая за собой монооксид углерода и другие газы.

В зависимости от количества используемых раскислителей и продолжительности реакции выделяют 3 вида конечного сплава:

Кипящая сталь — содержание кремния не превышает 0,07%, получается при неполном раскислении сплава железа марганцем. Кипящая сталь характеризуется выраженной неравномерностью распределения нежелательных примесей в структуре проката. Возможно присутствие кристаллизационных трещин в шве и околошовной зоне проката.

Спокойная сталь — содержит минимальное количество вредных примесей и шлаков. Спокойная сталь является более раскисленной в сравнении с полуспокойной и кипящей сталью. Спокойная сталь менее склонна к старению и отличается меньшей реакцией на сварочный нагрев.

Полуспокойная сталь — прокат, получаемый при частичном раскислении металла. Полуспокойная сталь затвердевает без кипения, но с достаточным выделением газов. Полуспокойная сталь имеет в своем составе меньшее количество пузырьков, чем кипящая сталь.

В конце маркировки стали можно встретить буквы, которые отражают степень раскисления (Ст3кп, Ст2сп, 10пс, Ст4пс и т.п.):

  • кп — кипящая сталь
  • пс — полуспокойная сталь
  • сп — спокойная сталь

Классификация стали по структуре

Внутреннее строение сплава (его структура) может существенно меняться в зависимости от условий термической обработки (отжиг, закалка, отпуск и т.д.) и механических воздействий (ковка, прокатка и т.д.). Каждый металл состоит из мелких частиц — зерен. Зерна металла можно наблюдать на его изломе. Форма и размер зерен зависят от состава и соотношения легирующих добавок, технологии производства. В литом металле зерна обычно крупнее, в кованом они значительно мельче. В процессе ковки зерна обычно вытягиваются и сужаются.

Основу зерен стали составляет кристаллическая решетка железа, в которую входят атомы углерода и примесей. Углерод в кристаллической решетке может образовывать твердые растворы, а также создавать с железом различные химические соединения.

Изменение структуры зерна при изменениях температуры называется фазами. Каждая фаза существует в определенных температурных границах, изменить которые можно с помощью введения в состав сплава легирующих добавок. Выделяют следующие основные фазы состояния металла в твердом виде:

  • Аустенит — структура, при которой атомы углерода располагаются внутри кристаллической решетки железа. Аустенит образуется при затвердевании жидкой стали и при нагреве твердой стали выше критических температур;
  • Феррит — фазовая составляющая сплавов железа с углеродом, представляющая собой твердый раствор углерода и легирующих элементов в железе;
  • Мартенсит — микроструктура игольчатого вида, которая образуется в результате быстрого охлаждения (закалки) аустенита;
  • Бейнит — структура, которая образуется в результате так называемого промежуточного превращения высокотемпературного аустенита при быстром охлаждении до 200-500 градусов;
  • Перлит — механическая смесь феррита и цементита, которая образуется из аустенита при медленном его охлаждении.

Структура стали может быть однородной и неоднородной, в этом случае сталь разделяют на двухфазную и многофазную. К примеру, структура стали с содержанием углерода 0,83% состоит из сплошного перлита, при большем содержании углерода — из перлита и цементита, при меньшем — из перлита и феррита.

Классификация сталей по качеству

В пределах одной марки сталь отличается качеством, которое зависит от технологии производства и качества исходного сырья. На качество стали негативное влияние оказывают примеси, которые остаются в сплаве при восстановлении железа из руды. Заметно ухудшают качество стали фосфор и сера — чем меньше их в составе стали, тем выше ее качество.

По содержанию серы и фосфора стали классифицируют на сталь обыкновенного качества и высококачественную (в конце обозначения это указано буквой А).

В зависимости от содержания данных примесей стали подразделяют на:

  • стали обыкновенного качества (конструкционные, строительные марки) — менее 0,06% серы, менее 0,07% фосфора
  • качественные конструкционные — менее 0,04% серы, до 0,035% фосфора
  • высококачественные — менее 0,025% серы и фосфора
  • особо высококачественные — до 0,015% серы, менее 0,025% фосфора

Стали высокого качества применяют для изготовления особо ответственных изделий из углеродистых сталей.

Классификация по способу производства

Свойства готовой стали во многом зависят от технологии изготовления. Традиционный способ переплавки чугуна и металлического лома предполагает использование мартеновских печей, основными недостатками которых были длительность процесса и вредные выбросы в атмосферу нежелательных продуктов. Со временем устаревшие мартены заменялись кислородными конвертерами и электрическими печами. Высококачественные легированные стали получают по технологии электрошлаковой переплавки.

Классификация сталей по способу производства дает необходимую, но лишь предварительную их оценку. К одному большому классу сталей, получаемых в одинаковых условиях, относятся марки разного назначения, от которых требуются разные свойства. Так, к классу высококачественных сталей относятся такие разные по свойствам стали, как основная масса машиностроительных, нержавеющие, магнитные стали, инструментальные и т. д.

Иногда в марке стали отражают способ выплавки и рафинирования сплава, добавляя в конце марки буквы, обозначающие:

  • Ш — рафинирование синтетическим шлаком
  • ВД — вакуумно-дуговой переплав;
  • ЭШ — электрошлаковый переплав
  • ВИ — выплавка в вакуумно-индукционных печах.

Основные способы маркировки металлических изделий

Для идентификации металлопроката на складах используется маркировка специальной несмываемой краской, независимо от группы стали и степени раскисления:

  • сталь марок Ст0, ВСт0, БСт0 маркируется красным и зеленым цветом;
  • для обозначения марок Ст1, ВСт1кп используют желтую и черную краску;
  • Ст2, ВСт2кп маркируются желтой краской;
  • для сталей марок СтЗ, ВСтЗкп, ВСтЗ, БСтЗкп, БСтЗ используют красную краску;
  • прокат марок Ст4, ВСт4кп, ВСт4, БСт4кп, БСт4 маркируются черной краской;
  • зеленой обозначают марки Ст5, ВСт5;
  • синим цветом — Ст6;
  • белым цветом обозначают углеродистую качественную сталь 08, 10, 15, 20;
  • белым с желтым маркируют сталь марок 25, 30, 35, 40;
  • для стали 45, 50, 55, 60 используют белый с коричневым

Различить визуально одну марку металла от другой практически невозможно. Чтобы было удобнее отслеживать партии металла и работать с заказчиками, металл маркируют. Присвоение изделию специальной метки позволяет сопроводить продукцию самой важной информацией (наименование, марка, производитель, серийный номер, дата выработки, код, каталожный номер и др.).

Существует несколько способов маркировки металла — их выбор зависит от самого материала и способа производства, а также условий хранения и эксплуатации. Маркировать продукцию можно ручным, автоматическим или полуавтоматическим способом. Рассмотрим наиболее популярные.

Лазерная маркировка металла

Лазерное нанесение изображений — самый универсальный способ маркировки металлических и неметаллических деталей. С помощью лазерной установки можно наносить как тонкие надписи с выжиганием лишь пленки, так и объемные изображения и логотипы, с более глубоким проникновением луча в структуру металла. Глубина маркировки зависит от мощности установки и количества проходов лазерного луча.

Технология нанесения изображений и различной текстовой информации с помощью лазера позволяет достигать самого высокого качества рисунка. Маркировочная установка может быть стационарной, однако все чаще применяются портативные устройства для лазерной маркировки металла.

Фрезерная маркировка

Популярный на производствах вид механической маркировки посредством нанесения на верхний слой металла изображения режущим инструментом — вращающейся фрезой. Данный метод позволяет нанести на металлическую поверхность текстовую информацию, объемные рисунки, логотипы и т.п. Фрезерную маркировку металлических изделий используют только для деталей, имеющих толстые стенки.

Для нанесения маркировки используют фрезы с твердосплавными пластинами — с их помощью наносят изображения высокого качества даже на стали повышенной твердости. К минусам метода можно отнести трудоемкость процесса и наличие отходов (часть металла превращается в стружку).

Ударно-точечная (иглоударная) маркировка

Суть метода заключается в нанесении на металлическую поверхность изображений при помощи специального ударного маркиратора — небольшого станка с инструментом точечного воздействия. Ударно-точечный маркиратор может быть стационарным или портативным, он подходит для нанесения информации на изделиях из мягких металлов. С каждым ударом на поверхности образуется вмятина, совокупность которых формирует полноценное изображение.

Ударно-точечная (иглоударная) маркировка подходит для предприятий со средне- и мелкосерийным выпуском продукции. Такую маркировку можно наносить и вручную, при помощи виброкарандаша.

Электрохимическая маркировка

Данная технология предполагает нанесение текстовой информации и изображений на ровную поверхность металла при помощи электрического тока и кислоты. На поверхность устанавливается диэлектрический трафарет. Электрод электрохимического маркиратора проходит через смоченный в электролите материал, оставляя вытравленный след на ровной металлической поверхности.

Границы нанесенного данным способом изображения получаются в некоторой степени размытыми, поэтому логотип и детали на нем должны быть достаточно крупными.

Электрохимическим способом наносится простая и сложная маркировка. При этом можно наносить два вида маркировки в зависимости от типа тока: белую — при постоянном токе и черную — при переменном.

Электроискровая маркировка

Электроискровой метод нанесения маркировки используется для нанесения на поверхность металлических изделий нестираемой информации. Этот метод заключается в воздействии высокого электрического тока на металлическую поверхность, в результате чего на ней остается характерный след. Главный плюс метода в том, что для нанесения маркировки на изделия не применяется никаких расходных материалов.

Существуют специальные станки для электроискровой маркировки, у которых имеется рабочая головка, способная вибрировать во время выполнения операции. На рабочую маркировочную головку подается напряжение, она подводится к детали, и в результате искрообразования на поверхности появляется след. Чем дольше воздействие на деталь, тем глубже выполняется маркировка.

Каплеструйный метод маркировки

Для данного метода используется специальный каплеструйный принтер-маркиратор. Технология напоминает струйную печать на бумаге, только изображение наносится на металл. С помощью портативного маркиратора, который умещается в руке оператора, можно наносить различные изображения и буквенно-цифровые символы на металлические изделия плоской или цилиндрической формы. Каплеструйный метод маркировки позволяет наносить цветную маркировку с применением пигментов любого оттенка.

Для промышленной гравировки большого потока изделий применяют стационарные каплеструйные принтеры. Промышленная маркировка отличается высокой производительностью и скоростью нанесения, поэтому может применяться на конвейере без остановки технологического процесса.

Шелкография

На плоские металлические поверхности маркировку также можно нанести методом шелкографии. Суть метода заключается в наложении дополнительного слоя. Шелкография может быть как одноцветной, так и цветной. С помощью шелкографии можно создать самые яркие и многоцветные изображения. Этот способ позволяет запечатывать как ровные, так и выпуклые металлические поверхности.

Знаки

на ювелирных изделиях: расшифровка стоимости

Когда мы обсуждаем металлы, особенно в отношении ювелирных изделий, нам необходимо знать некоторые основы металлов, используемых в ювелирном деле. Есть две основные категории, на которые мы можем обратить внимание; Драгоценные металлы и цветные металлы. Драгоценные металлы включают в себя; Золото, серебро, платина и палладий. Мы не будем подробно обсуждать палладий, так как ювелирные изделия из этого драгоценного металла встречаются редко. Базовые металлы включают; Медь, латунь, олово, нержавеющая сталь и титан. Большинство перечисленных металлов, как драгоценных, так и неблагородных, являются легированными металлами.

«Сплавы представляют собой смеси различных элементов. Сплавы могут быть «основными» металлами, такими как латунь, или «драгоценными» (более дорогими) металлами, такими как стерлинговое серебро или каратное золото. Ювелиры и инженеры создают сплавы для изменения цвета, температуры плавления и/или прочности элементов. Например, твердое золото слишком мягкое для большинства применений. Чтобы сделать его прочнее, его сплавляют (смешивают) с другими элементами. Неблагородный металл — это термин в ювелирной промышленности для обозначения металлов, используемых в бижутерии. Неблагородный металл – это любой металл, не относящийся к благородным или драгоценным металлам. Основные металлы могут быть покрытыми или необработанными. В бижутерии неблагородные металлы часто покрываются очень тонким слоем золота, серебра, никеля, родия или другого металла на поверхности бусины, фурнитуры, цепочки или других компонентов».

Самым драгоценным и желанным из металлов является Золото. Золото манило человека на протяжении тысячелетий. «Золото — очень мягкий металл, что делает его одним из лучших металлов для изготовления ювелирных изделий. В чистом виде золото может быть слишком мягким для использования и часто смешивается с такими металлами, как цинк или медь. Золото измеряется по весу: 24-каратное золото является самой чистой формой золота (99,9%), вплоть до 10-каратного (41,7% чистого золота). Некоторые украшения для костюмов изготавливаются из золотых пластин, представляющих собой основной металл, покрытый очень тонким слоем золота».

Маркировка, которую мы находим на украшениях, является нашим ключом к определению стоимости изделия. На золотых украшениях можно найти различные знаки, включая знаки пробы, знаки производителя или знаки чистоты. Эти знаки могут варьироваться в зависимости от страны их происхождения или предполагаемого рынка. Например, золотое кольцо, сделанное в Англии, обычно имеет от 2 до 4 знаков, включая знак чистоты, знак пробирной лаборатории, знак даты и знак производителя. С другой стороны, кольцо, произведенное в США, обычно имеет только знак чистоты и, возможно, знак производителя или знак, указывающий типы драгоценных камней, такие как CZ (кубический цирконий) или SOL (бриллиант-солитер).

18-каратного или 14-каратного золота: они говорят вам, сколько частей золота по отношению к другим металлам, смешанным с другими металлами. Например, гравировка или штамп с надписью «18-каратный» означает, что украшение состоит из 18 частей золота. и 6 частей другого металла.
750 или 585: эти марки более распространены за пределами США и говорят вам, сколько золота присутствует в 1000 частицах. 24 карата золота были бы эквивалентны 1000. Штамп 585 означает, что 585 частей из 1000 (или 58,5%, то же, что и 14К) являются золотыми. Другие распространенные знаки на ювелирных изделиях включают:

GP: Это расшифровывается как «позолоченный» и означает, что украшение имеет тонкий слой золота поверх другого металла (обычно меди, серебра или латуни). Иногда знак «GP» будет сопровождаться весом покрытия в каратах, например «18KGP». Процент золота в позолоченном изделии обычно составляет 0,05% или меньше. В конце концов, золото тускнеет или стирается.
GF: Это указывает на то, что украшение «наполнено золотом», что означает наличие тонкого слоя золота, связанного внутри другого основного металла.
HE или HGE: если вы видите эту маркировку, это означает, что золото в ваших украшениях было нанесено методом гальванического покрытия высокого качества. Как и в случае с GP и GF, эти обозначения говорят вам, что изделие на самом деле не содержит золота.
RGP: RGP означает позолоченные ювелирные изделия. Термин, который используется при изготовлении ювелирных изделий, называется катаным золотым покрытием (также известным как наложение золота) и использует процесс склеивания, но в нем не используется столько золота, сколько в ювелирных изделиях с золотым наполнителем. На самом деле, позолоченные изделия в прокате должны содержать не менее 1/40 золота от общего веса изделия. Когда на ювелирном изделии с золотым покрытием нанесена маркировка, это может указывать на долю золота, используемого в процессе качения, например, 1/40 14KGP.
GF Gold Filled
P Plumb Gold (это указывает на то, что изделие содержит как минимум столько каратов, сколько указано на марке)
KP Karat Plumb (это означает, что изделие имеет по крайней мере указанную каратность, но может быть более чистой)
Pd Палладий
PT Платина
PLAT Платина
Серебро Стерлинговое серебро
Нержавеющая сталь SS
St Steel Нержавеющая сталь
cw Вес в каратах (обычно это показатель веса драгоценного камня или бриллианта)
CZ Кубический цирконий
SOL Solitaire Diamond
4, 5, 6, 7 и т.  д. Если число меньше, это обычно указывает на размер кольца.
Как и золото, серебряные марки могут различаться в зависимости от того, когда и где они были произведены.
Американские серебряные ювелирные знаки довольно просты, обычно включают знак чистоты, а иногда и знак производителя. Поскольку стерлинговое серебро на 92,5% состоит из серебра, общепринятая марка чистоты, используемая сегодня, — «925». Большинство старинных изделий из стерлингового серебра имеют более старые отметки: «STERLING», «STER» или «STG». В некоторых современных украшениях сегодня используется «STERLING» либо с «925», либо без него, обычно в сочетании с клеймом производителя. Марки британских серебряных украшений самые сложные, так как включают в себя различные буквы и символы. Британские клейма используются уже более 500 лет и со временем менялись. Клейма включают стандарт или знак чистоты, знак города или города, букву с датой, знак долга и знак производителя. Не все части будут иметь все эти отметки.
Общие серебряные марки: 800, 850, 900, 925, 950 и 999.

Ювелирные изделия из платины будут маркироваться следующим
PT или PLAT, за которым следует:
850 – 85% платины
900 – 90% платины





– 95% платина
999 – Чистая (добавлено очень мало металлов) Платина

После того, как вы определили, из какого металла изготовлено ваше украшение, вам будет легче определить его стоимость. Существует множество приложений, которые вы можете загрузить, чтобы в режиме реального времени получать рыночную стоимость драгоценных металлов. Одно приложение, которое я нашел полезным и было рекомендовано, — это приложение ScrapIt от KITCO. Вы можете загрузить это приложение из магазина приложений GooglePlay или Apple Store. Это приложение дает вам текущую рыночную стоимость для золота, серебра и платины и позволит вам приблизить значение.

Как читать серебряную маркировку

ПОШАГОВОЕ РУКОВОДСТВО ПО TRACE ENGLISH / BRITISH SILVERPLATE

Производители не следовали никакому кодифицированному правилу при маркировке своих изделий с гальваническим покрытием. Это затрудняет поиск информации для неопытных людей.
Цель этой страницы — помочь посетителям сайта в расшифровке клейм на их британских серебряных пластинах.
Следует сказать, что правильным определением пуансонов, присутствующих на серебряных пластинах, является ЗНАК, в то время как термин Клеймо зарезервирован для изделий из стерлингового серебра, представленных в «Зал» для проверки их пробы.

нажмите здесь, чтобы получить БЫСТРЫЕ ОТВЕТЫ НА ВАШИ ВОПРОСЫ

КАК ОПРЕДЕЛИТЬ ИЗГОТОВИТЕЛЯ

Знаки серебра с гальваническим покрытием часто были вдохновлены клеймами, используемыми для стерлингов. серебро, а производитель был идентифицирован по его инициалам внутри ряда квадратов, кругов, щитов и т. д.

Эффект, по-видимому, был похож на клейма из стерлингового серебра, получая результат, чтобы удовлетворить гордость покупателя, выставляющего на продажу дорогой предмет, и непризнанную цель обмануть неопытных людей.
Набор символов, имитирующих форму клейма стерлингового серебра.

Это «общие знаки», используемые различными производителями серебряных изделий
Серебряный клеймо, Шеффилдская пробирная палата,

, дата 1850, производитель Martin Bros & Co
Обычно инициалы были заглавными буквами, часто «готическими» буквами. Реже имя производителя писалось полностью или представлялось фигурным товарным знаком.

Иногда инициалы сопровождались буквой «S», обозначающей «Сын/Сыновья» (если перед ними стоял &) или «Шеффилд». Ящики с «короной», «геральдической лилией» и другими символами были добавлены, чтобы завершить сходство с клеймом стерлингов. В остальных случаях использовался изобразительный товарный знак 9.0086
СТЮАРТ ДОУСОН И КО ЛТД

Знак S D & Co Ltd заглавными буквами в пять квадратов и прямоугольников
КУЛФ И КЕЙ

C&K в готических персонажах
ДЖЕЙМС ДИКИН И СЫНОВЬЯ

Знак J D & S заглавными буквами в различных очертаниях.
В данном случае “S” означает “Сыновья”
В.В. ХАРРИСОН

W W H S готическими символами в различные очертания.
В данном случае “S” означает “Шеффилд”
ДЖОН ГИЛБЕРТ

Знак J.G на щите сопровождается символами и буквами
четырех разных очертаний, имитирующих клеймо стерлингов.
MAPPIN & WEBB LTD

Имя производителя MAPPIN & WEBB напечатано полными буквами
над символом торговой марки (Prince’s Plate).
БРАТЬЯ БАРКЕР

Фирма использовала фигурную торговую марку «Три звезды в трилистник». В большинстве случаев сопровождался инициалами B.B.
Э.Х. ПАРКИН И КО

Фирма использовала фигурную торговую марку «Женская голова в овале». В большинстве случаев сопровождался инициалами E.H.P 9.0086
С.Дж. ЛЕВИ И КО

Фирма использовала фигурку “Белка в круг” товарный знак.
Чтобы определить производителя по его инициалам, воспользуйтесь алфавитными страницами «Списка марок» (см. ниже) и перейдите по ссылке:

ПЕРЕЧЕНЬ
ЗНАКОВ
АА
АЗ
БА
БЗ
СА
Чехия
ДА
ДЗ
EA
EZ
ФЗ
ФЗ
ГА
ГЗ
ГА
Гц
ИА
ИЗ
ДжА
ДжМ
ЙН
КЗ
ЛА
ЛЗ
МА
ОЗ
ПА
QZ
РА
РЗ
СА
СЗ
ТА
УЗ
ВА
ВЗ
WA
ZZ

Когда имя производителя написано полными буквами, используйте алфавитный “Справочник производителей” (см.
ниже):
ИСТОРИЯ МАКЕРА
И ИЗОБРАЖЕНИЕ МАРК
Аа
Аз
Ба
Бд
Бе
Бн
Бо
Бз
Ca
Cn
Со
Ч
Да
Да
Ди
Дз
шт.
шт.
Эп
Эз
Fa
Fh
Фи
Фз
Ga
Gn
Перейти
Гз
Га
Чч
Привет
Гц
IA
JZ
Ка
Кз
Ла
Лз
ИСТОРИЯ ПРОИЗВОДИТЕЛЯ
И ИЗОБРАЖЕНИЕ МАРК
млн лет
млн лет
Март
Мз
Н/Д
Нз
Oa
Унция
Па
Пг
Ф
Пз
Ка
Рз
Сб
Ш
Си
Размер
Та
Уз
Ва
Вз
Вт
Вт ч
Wi
Wz
Я
Я
За
За
нет.
#1
нет.
#2
нет.
#3
нет.
#4
Чтобы определить производителя по фигурному товарному знаку, воспользуйтесь страницей «Изображенные товарные знаки на британском серебряном блюде» (см. ниже)
Чтобы определить производителя по торговому наименованию, используйте страницы «Торговые наименования британских серебряных пластин» (см. ниже)

КАК ДАТИРОВАТЬ СВОЮ СЕРЕБРЯНУЮ ПЛАСТИНУ

Британское серебро веками защищено тиснением символов и букв, идентифицирующих производителя, пробирную палату и дату проверки качества серебряного изделия. Благодаря «букве с датой» любой кусок британского стерлингового серебра может быть точно датирован.

Эта практика не распространяется на старые Шеффилдские пластины и гальваническое серебро, и основная цель изданных властями правил заключалась в предотвращении возможных мошенничеств со стороны недобросовестных продавцов гальванических изделий. Самая известная инициатива – запрет (действующий с 189 г. до н.э.).6: Elkington был вынужден изменить свою маркировку в 1898 г.) штамповки гальванических изделий с «короной», чтобы избежать недоразумений с символом, идентифицирующим Шеффилдскую пробирную палату.
Отсутствие официальной системы датирования затрудняет датировку посеребренных изделий. Приблизительную дату можно определить, изучив:
– стиль предмета
– наличие или отсутствие короны (до или после ок. 1896 г.)
– дата регистрации образца в Патентном ведомстве
– наличие датированного посвящения
– дата события (пример: коронация короля/королевы или юбилейные памятные ложки)
– “Ltd” или “Ld” на марке обозначает дату после 1861 г. (но в большинстве случаев не ранее 1890 г.)
– регистрационный номер (Rd с последующим номером) обозначает дату после 1883 года
– “Англия” обозначает дату после 1891 г. (обязательна для экспорта в США – Закон о тарифах Мак-Кинли 1890 г.-)
– “Сделано в Англии” означает дату 20 века (обязательно после 1921 для экспорта в США)
Крупнейшие производители на добровольной основе ввели систему датировки своих серебряных тарелок, основанную на сериях букв разного стиля, заключенных в щиты или геометрические фигуры. Первым был Elkington (1841 г.), за ним последовали Walker & Hall (1884 г.) и Mappin & Webb (но другие менее известные производители пытались сделать что-то подобное).
Ключ для расшифровки системы дат Элкингтона хорошо известен и широко проиллюстрирован на странице Элкингтона моего веб-сайта, а другая частичная расшифровка доступна на странице знакомств Walker & Hall. Эксклюзивом этого веб-сайта является страница серебряных меток даты Томаса Брэдбери и сыновей, датируемых с 1850 по 1919 год.27 (ключ, ранее неизвестный, был расшифрован Джорджио Б. в 2020 г.).
ЭЛКИНГТОН И КО

Наличие «КОРОНЫ» указывает на дату до c. 1895 г. Элкингтон удалил «корону» со своей марки в 1898 году.
В этом случае, зная буквы даты Элкингтона, мы можем датировать точно две марки. Слева (с короной) 1887 год. Справа (без короны) 1904.
FENTON, RUSSEL & CO LTD

Фирма стала обществом с ограниченной ответственностью в 1900 году.
“LD” означает, что изделие было изготовлено после этой даты.
FENTON BROTHERS LTD

Фирма стала обществом с ограниченной ответственностью в 1896 году.
“LTD” означает, что изделие было изготовлено после этой даты.
MARTIN HALL & CO

На ромбе/ромбе указана дата регистрации образца в Патентном ведомстве Великобритании. В данном случае это 26 июля 1858 года. Это не дата изготовления изделия (популярная модель продолжала выпускаться в течение многих лет), а означает, что оно было изготовлено после этой даты. Ключ для расшифровки даты патента на лепешке показан на LOZENGE MARK / PATENT MARK (BRITISH), стр. 9.0086
JOHN ROUND & SON

В 1884 году Патентное ведомство Великобритании изменило систему регистрации, и ромб/ромб был заменен на прогрессивный номер. В данном случае номер 375213 был зарегистрирован в 1901 году. Годовой ряд с 1884 по 1919 год показан на LOZENGE MARK / PATENT MARK (BRITISH), стр. .
УИЛЬЯМ АДАМС ИНК.

Основанная в 1865 году Уильямом Адамсом, фирма работала в Бирмингеме и Нью-Йорке. Большая часть его продукции экспортировалась, особенно в Соединенные Штаты. Закон Мак-Кинли о тарифах 1890 г. сделал обязательным указание страны происхождения на товарах, ввозимых в США. С 1921 г. стало обязательным указание «СДЕЛАНО В…» (но производители ввели эту практику с начала 1910-х гг.).
Эволюция знака Уильяма Адамса слева направо:
. АНГЛИЯ, 1890-е
ВЕЛИКОБРИТАНИЯ (необычный знак), возможно, 1890-е – начало 1900-х годов
СДЕЛАНО В АНГЛИИ, после 1920 г.
МЕЙКЕР НЕИЗВЕСТЕН ​​

Этот кубок занял 2-е место в конкурсе, состоявшемся 19 августа. до 21, 1919 Манчестерским яхт-клубом. Произведение можно разумно датировать c. 1919
THE ALEXANDER CLARK MANUFACTURING CO LD

Этот набор ложек, посвященный коронации короля Георга VI, можно обоснованно датировать ок. 1937
Производители серебряных изделий выпустили иллюстрированные каталоги, в которых каждая единица товара обозначалась номером запаса или номером производства, чтобы розничные продавцы могли делать заказы без каких-либо недоразумений. Эти числа были проштампованы на каждом куске (обычно на дне). Наличие каталога с этим номером может быть полезным для датировки изделия.

Инвентарный номер в каталоге MAPPIN & WEBB (слева) и знак HARRISON BROTHERS & HOWSON (справа)

ДРУГИЕ МАРКИРОВКИ НА СЕРЕБРЯНОЙ ПЛАСТИНЕ

Многие другие знаки можно найти на куске серебра. Наиболее распространенными являются EPNS (никель-серебро с гальваническим покрытием) и EPBM (металл из Британии с гальваническим покрытием).
Они определяют металлический сплав, используемый в качестве основного металла для электроосаждения серебра. Более подробная информация в EPNS/EPBM стр.
Другими метками, идентифицирующими основной металл, были «EP» (ЭЛЕКТРОПОКРЫТИЕ), «BP» (ПЛАСТИНА BRITANNIA), «EPCA» (МЕДНЫЙ СПЛАВ С ЭЛЕКТРОПОКРЫТИЕМ), «EPGS». (НЕМЕЦКОЕ СЕРЕБРО С ЭЛЕКТРОПОКРЫТИЕМ), “EP НА МЕДЬ” (ПО МЕДЬ С ЭЛЕКТРОПОКРЫТИЕМ), “ESM” (СЕРЕБРЯНЫЕ КРЕПЛЕНИЯ С ЭЛЕКТРОПОКРЫТИЕМ), “EPWM” (БЕЛЫЙ МЕТАЛЛ С ЭЛЕКТРОПОКРЫТИЕМ), “MP” (МАГНИТО ПЛАСТИНА). Более подробная информация представлена ​​на странице

«АЛФАВИТНЫЕ СИМВОЛЫ». Британские гальванотехники использовали буквенный код для своих «позолоченных» изделий. Наилучшее качество было «A1» или «AI», более низкий уровень был «A», следующий уровень был «B», за ним следовал уровень «C», а самым низким уровнем был «D». Более подробная информация представлена ​​в разделе АЛФАВИТНЫЕ СИМВОЛЫ на стр. 9.0003

Часто клеймо производителя сопровождалось буквой «S», обозначающей Шеффилд (не путать с буквой «S», обозначающей «Сын или сыновья»).
Редко использовались другой город инициалы L (Лондон), M (Манчестер), G (Глазго). Как ни странно, я так и не нашел «Б» для Бирмингема. Более подробная информация в АЛФАВИТНОМ СИМВОЛЫ стр.
В большинстве случаев рядом с меткой проставляется число, часто состоящее из четырех цифр. Это производственный/образцовый/инвентарный номер, используемый фирмой для идентификации товара. Такой же номер был напечатаны в иллюстрированных каталогах, чтобы розничные продавцы могли беспрепятственно заказывать товар заново. Никогда не принимайте эти цифры за дату производства изделия.
Рабочим толстолистовой промышленности часто платили на пропорциональной основе. Бригадир подсчитывал их выработку, чтобы они могли быть справедливо вознаграждены в конце недели. В большем компаний, чтобы различать изделия каждого рабочего, каждый член имел свой штамп со своими инициалами или, что чаще, с небольшим символом. Этот знак назывался «знак подмастерья». JOURNEYMAN MARK – WORKMAN MARK стр.
Законодательство не требовало маркировки изделий с гальваническим покрытием, и любая буква, символ или цифра, пробитая на изделиях из серебра, является частью индивидуального товарного знака, используемого производителями для индивидуализации своей продукции.

Серебро использовалось низшими классами в качестве доступной замены стерлингового серебра, а британские производители, чтобы удовлетворить амбиции своих клиентов, часто применяли штампы, состоящие из последовательности символов и букв, аналогичных тем, которые используются пробирными палатами для клеймения стерлингового серебра. Этот знак называется «псевдо клеймо». и один и тот же символ использовался разными производителями, так что без какой-либо начальной или фигурной маркировки невозможно идентифицировать производителя.
См. ПСЕВДОКЛЕЙКИ стр.

ПЯТЬ “W” BRITISH SILVERPLATE (КТО, ГДЕ, ЧТО, КОГДА, ПОЧЕМУ)

(1) КТО: производитель — PHILIP ASHBERRY & SONS, идентифицированный по торговой марке Figural (лапы с баннером) и инициалам PA&S
(2) ГДЕ: фирма работала в Шеффилде, обозначена буквой «S» (на справа после инициалов производителя)
(3) ЧТО: деталь идентифицируется по инвентарному (заводскому) номеру 1414, а основной металл — нейзильбер (E. P.N.S)
. (4) КОГДА: приблизительная дата — начало 1900 г., определяемая совместным присутствием товарного знака АНГЛИЯ (используется с начала 1890-х гг.) и номера Патентного ведомства 351065 (зарегистрировано в 1899 г.)
. (5) ПОЧЕМУ: надпись гласит, что кубок был подарен «доктору Тайхе из новозеландских эмигрантов в 1876 году» (корабельный хирург предотвратил эпидемию кори на борту «Рангитики»)

www.silvercollection.it

Это страница ‘Что такое? Серебряный словарь’ из Небольшая коллекция Старинное серебро и предметы Vertu , 1500-страничный богато иллюстрированный веб-сайт, предлагающий все, что вам нужно знать о старинное серебро, стерлинговое серебро, серебряная пластина, Шеффилдская пластина, гальваническое серебро, изделия из серебра, столовые приборы, чайные сервизы и чайные принадлежности, клейма и клейма, изделия, книги, каталоги аукционов, знаменитые ювелиры (Тиффани, Горэм, Дженсен, Элкингтон), история, странности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
