Расшифровка марок сталей – Высокоточный крепеж “ВЕРТЕР” Производство крепежа

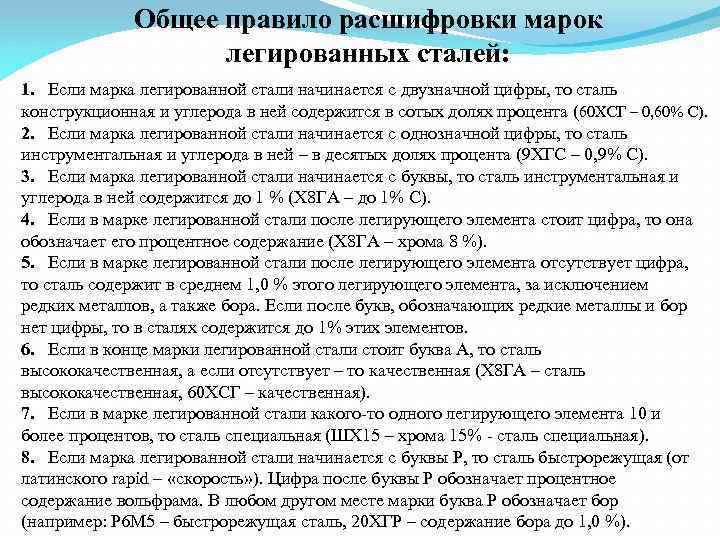

Расшифровка марок сталей не очень сложное дело, если знать какими буквами принято обозначать те или иные химические элементы, входящие в состав марки или сплава.

Например, буквой Х – обозначается хром, Н – никель, К – кобальт, М – молибден, В – вольфрам, Т – титан, Д – медь, Г – марганец, С – кремний, Ф – ванадий, Р – бор, А – азот, Б – ниобий, Е – селен, Ц – цирконий, Ю – алюминий, Ч – показывает о наличии редкоземельных металлов.

Также существуют свои обозначения для разных типов сталей в зависимости от их состава и предназначения.

Буквенные обозначения применяются также для указания способа раскисления стали:

КП — кипящая сталь

ПС — полуспокойная сталь

СП — спокойная сталь

Конструкционные стали обыкновенного качества нелегированные обозначают буквами Ст. (например,  Ст.3кп)

Цифра, стоящая после букв, условно обозначает процентное содержание углерода в стали (в десятых долях), индекс КП указывает на то, что сталь относится к кипящей, т.е. неполностью раскисленная в печи и содержащая незначительное количество закиси железа, что обусловливает продолжение кипения стали в изложнице. Отсутствие индекса означает, что сталь спокойная.

Конструкционные нелегированные качественные стали (например, Ст.10; Сталь 20; Ст.30; Ст.45), обозначают двузначным числом, указывающим на среднее содержание углерода в стали 0,10%; 0,20%; и т.д.

Конструкционная низколегированная 09Г2С расшифровывается как сталь, углерода в которой около 0,09% и содержание легирующих компонентов марганца, кремния и других, составляет в сумме менее 2,5%.

Описание стали 09Г2С: Чаще всего прокат из данной марки стали используется для разнообразных строительных конструкций благодаря высокой механической прочности, что позволяет использовать более тонкие элементы чем при использовании других сталей. Устойчивость свойств в широком температурном диапазоне позволяет применять детали из этой марки в диапазоне температур от -70 до +450 С. Также легкая свариваемость позволяет изготавливать из листового проката этой марки сложные конструкции для химической, нефтяной, строительной, судостроительной и других отраслей. Применяя закалку и отпуск изготавливают качественную трубопроводную арматуру. Высокая механическая устойчивость к низким температурам также позволяет с успехом применять трубы из 09Г2С на севере страны.

Также марка широко используется для сварных конструкций. Сварка может производиться как без подогрева, так и с предварительным подогревом до 100-120 С. Так как углерода в стали мало, то сварка ее довольно проста, причем сталь не закаливается и не перегревается в процессе сварки, благодаря чему не происходит снижение пластических свойств или увеличение ее зернистости. К плюсам применения этой стали можно отнести также, что она не склонна к отпускной хрупкости и ее вязкость не снижается после отпуска. Вышеприведенными свойствами объясняется удобство использования 09Г2С от других сталей с большим содержанием углерода или присадок, которые хуже варятся и меняют свойства после термообработки. Для сварки 09Г2С можно применять любые электроды, предназначенные для низколегированных и малоуглеродистых сталей, например Э42А и Э50А. Если свариваются листы толщиной до 40 мм, то сварка производится без разделки кромок. При использовании многослойной сварки применяют каскадную сварку с током силой 40-50 Ампер на 1 мм электрода, чтобы предотвратить перегрев места сварки. После сварки рекомендуется прогреть изделие до 650 С, далее продержать при этой же температуре 1 час на каждые 25 мм толщины проката, после чего изделие охлаждают на воздухе или в горячей воде – благодаря этому в сваренном изделии повышается твердость шва и устраняются зоны напряженности.

Свойства стали 09Г2С: сталь 09Г2 после обработки на двухфазную структуру имеет повышенный предел выносливости; одновременно примерно в 3—3,5 раза увеличивается число циклов до разрушения в области малоцикловой усталости.



Конструкционные легированные стали, такие как 20Х; 30Х;

40Х обозначают буквами и цифрами, в данном случае марка показывает содержание углерода и основного легирующего элемента хрома. Цифры после каждой буквы обозначают примерное содержание соответствующего элемента, однако при содержании легирующего элемента менее 1,5% цифра после соответствующей буквы не ставится.

Литейные конструкционные стали обозначаются как качественные и легированные, но в конце наименования ставят букву Л, (35ХМЛ; 40ХЛ и т.п.).



Описание   стали

40Х:

Применение:

оси, валы,   вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца,   шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие   улучшаемые детали повышенной прочности













Свариваемость:         Ограниченно свариваемая. Способы сварки: РДС и ЭШС. рекомендуется подогрев до 100-120°С и последующая термообработка.



Используя эти нехитрые правила довольно легко определить из чего состоит та или иная сталь. Поэтому для опытного специалиста по металлам расшифровка марок сталей представляет собой простое и понятное занятие.



Сталь 75: Расшифровка марки | ООО «Сталь-Максимум»

Сталь 75: Расшифровка марки | ООО «Сталь-Максимум»
  1. Главная
  2. Справочник
  3. org/ListItem”> Марки сталей
  4. 75

Марка стали

Вид поставки



Сортовой прокат, фасонный прокат, полоса  – ГОСТ 14959–79.

75

Массовая доля элементов, %, по ГОСТ 14959–79

Температура критических точек, ºС

С

Si

Mn

S

P

Cr

Ni

Cu

Примечание

Ас1

Ас3

Аr1

Аr3

0,72

0,80

0,17–

0,37

0,50–

0,80

0,035

0,035

0,25

0,25

0,20

Качественная

720

735

700

0,025

0,025

Высококачественная



Механические свойства при комнатной температуре

НД

Режим термообработки

Сечение,

мм

σ0,2,

Н/мм2

σВ,

Н/мм2

δ,

%

Ψ,

%

KCU,

Дж/см2

HRC

НВ

Операция

t, ºС

Охлаждающая

среда

не менее

ГОСТ

14959–79

В горячекатаном состоянии

Не определяются

≤ 285

Закалка

Отпуск

820

470

Масло

Воздух

До 80

81–150

151–250

885

885

885

1080

1080

1080

9

7

6

30

25

20

≤ 241



1 Нормы относительного сужения даны только для круглых образцов.



Назначение. Крановые колеса, рессоры и пружины, пружины амортизаторов, замки сцепления, круглые и плоские пружины, пружины клапанов двигателей автомобилей и т.д.

Предел

выносливости,

Н/мм2

Термообработка

Ударная вязкость, KCU, Дж/см2,

при t, ºС

Термообработка

σ-1

τ-1

+ 20

0

– 20

– 40

– 60

– 80

392

При σВ = 1085 Н/мм2.

350–400

Закалка с 820 ºС в масле, отпуск

при 480 ºС, воздух

Технологические характеристики

Ковка

Охлаждение поковок, изготовленных

Вид полуфабриката

Температурный

интервал ковки,  ºС

из слитков

из заготовок

Размер сечения, мм

Условия охлаждения

Размер сечения, мм

Условия охлаждения

Слиток

1200–800

50–220

В колодцах

50–220

В колодцах

Заготовка

1180–800

Свариваемость

Обрабатываемость резанием

Флокеночувствительность

Не применяется для сварных конструкций.

КТ с последующей термообработкой.

В горячекатаном состоянии при  ≤  285 НВ

К = 0,85 (твердый сплав),

Мало чувствительна

Склонность к отпускной хрупкости

Не склонна

Другие стали углеродистые качественные

Оставьте заявку и получите
актуальные цены и сроки поставки Ответим в течение 15 минут. Предложение будет у вас в течение 24 часов

Отправляя форму, я соглашаюсь с политикой о персональных данных

Оставьте заявку и получите
актуальные цены и сроки поставки Ответим в течение 15 минут. Предложение будет у вас в течение 24 часов

Отправляя форму, я соглашаюсь с политикой о персональных данных

Рассчитать стоимость резки металла Ответим в течение 15 минут. Предложение будет у вас в течение 24 часов

Отправляя форму, я соглашаюсь с политикой о персональных данных

Идентификация свечей зажигания DENSO | Базовые знания | СВЕЧА ЗАЖИГАНИЯ | Автозапчасти и аксессуары

Серия IRIDIUM POWER (Power, Tough, Plus) и TT

Высокопроизводительная заглушка

я ······· Иридий диаметром 0,4 мм
В ······· Иридий диаметром 0,4 мм с платиновым наконечником
ВФ ······· Иридий диаметром 0,4 мм с платиновым наконечником игольчатого типа 0,7 мм
ВД ······· Иридий диаметром 0,7 мм с платиновым наконечником игольчатого типа 0,7 мм
П ······· Платиновый центральный электрод 1,1 мм
VS ······· Иридий диаметром 0,7 мм с платиновым наконечником

Диаметр резьбы, вылет и размер шестигранника

турецких лир
К ······· 14×19,0×16,0
КБ ······· 14×19,0×16,0 (новые тройные электроды)
КА ······· 14×22,0 (Кожух 3,0)×16,0 (Новые тройные электроды)
КД ······· 14×20,5 (Кожух 1,5)×16,0
КХ ······· 14×26,5×16,0
КБХ ······· 14×26,5×16,0 (новые тройные электроды)
В ······· 14×19,0×16,0
Вт ······· 14×19,0×20,6
ВФ ······· 14×12,7×20,6
ВМ ······· 14×19,0×20,6 (компактный изолятор)
Т ······· 14×17,5 (коническое седло)×16,0
ТФ ······· 14×11,2 (коническое седло)×16,0
······· 14×25,0 (коническое седло)×16,0 (длинный изолятор)
ТВ ······· 14×25,0 (коническое седло)×16,0
СУ ······· 12×19,0×16,0
XUH ······· 12×26,5×16,0
Ч ······· 12×26,5×14,0
ХЕН ······· 12×26,5×14,0
ХЕВХ ······· 12×26,5×14,0 (новые тройные электроды)
Х ······· 12×19,0×18,0
XG ······· 12×21,8 (Кожух 2,8)×18,0
ХЕХК ······· 12×28 (Кожух 1,5)×14
У ······· 10×19,0×16,0
УФ ······· 10×12,7×16,0
UH ······· 10×19,0 (половина резьбы)×16,0
НХ ······· 10×19,0 (половина резьбы)×16,0
УЭХ ······· 10×26,5×14
Д ······· 8×19,0 (половина резьбы)×13,0

Тепловая плита

ДЭНСО НГК ЧЕМПИОН БОШ
16 5 12,11 8
20 6 10,9 7,6
22 7 8,7 5
24 8 6,63,61 4
27 9 4,59 3
29 9,5 57
31 10 55 2
32 10,5 53
34 11
35 11,5

Форма (Тип)

А ······· Наклонный электрод, без U-образной канавки, без сужения
Б ······· Выступающий изолятор (1,5 мм)
С ······· Без U-образной канавки
Д ······· Без U-образной канавки
Е ······· Кожух: 2 мм
ЕС ······· Прокладка из нержавеющей стали
Ф ······· Специальная спецификация
Г ······· Прокладка из нержавеющей стали, клемма 1, тип
я ······· Положение искры: 4 мм Выступающий изолятор (1,5 мм)
Дж ······· Положение искры: 5 мм
К ······· Положение искры: 4 мм Выступающий изолятор (2,5 мм)
Л ······· Положение искры: 5 мм
Т ······· Для применения на сжиженном нефтяном газе
ТТ ······· Серия ТТ
Д ······· Зазор 0,8 мм
З ······· Коническая насечка

Иридиевые заглушки / Платиновые заглушки / Обычные заглушки

Тип драгоценного металла

Д ······· Иридий диаметром 0,7 мм с иглой 0,7 мм, платина
Ф ······· Иридий диаметром 0,55 мм с иглой 0,7 мм, платина
П ······· Платина диаметром 1,1 мм с платиновым наконечником
С ······· Иридий диаметром 0,7 мм с платиновым наконечником
СВ, В ······· Иридий диаметром 0,4 мм с платиновым наконечником
З ······· Иридий диаметром 0,55 мм с платиновым наконечником
Е ······· Иридий диаметром 0,7 мм с иглой 1,0 мм, платина

Диаметр резьбы и размер шестигранника

С ······· 12×14,0
Л ······· 18×22,2 (вылет: 12,7 мм)
М ······· 18×25,4 (вылет: 12 мм)
МА ······· 18×20,6 (коническое седло, вылет: 12 мм)
МВт ······· 18×20,6 (вылет: 12 мм)
Дж ······· 14×20,6 (выступающая заглушка)
К ······· 14×16,0 (миниатюрный штекер)
КДж ······· 14×16,0 (миниатюрная выступающая заглушка)
ЛП ······· 14×20,6 (заглушка для систем сжиженного нефтяного газа)
В ······· 14×16,0 (миниатюрный штекер)
QJ ······· 14×16,0 (миниатюрная выступающая заглушка)
QL ······· 14×20,6 (миниатюрная длинная заглушка корпуса цилиндра)
С ······· 14×20,6 (Заглушка поверхностного зазора (для двигателей RE))
Т ······· 14×16,0 (коническое седло)
Вт ······· 14×20,6
  ······· 14×19,0 (компактный тип)
Х ······· 12×18,0
ХЕ ······· 12×14,0
СУ ······· 12×16,0
Н ······· 10×16,0
У ······· 10×16,0
Д ······· 8×13,0
ХВ ······· 12×(двухшест. )
УЭ ······· 10×14

Тепловая плита

ДЭНСО НГК ЧЕМПИОН БОШ
4
9 2 18 10
14 4 16,14 9
16 5 12,11 8
20 6 10,9 7,6
22 7 8,7 5
24 8 6,63,61 4
27 9 4,59 3
29 9,5 57
31 10 55 2
32 10,5 53
34 11
35 11,5

Достичь

А ······· 19,0 мм (Положение зажигания: 7,0 мм) J16AR-U11
А ······· 21,5 мм S29A
Б ······· 19,0 мм (Положение зажигания: 9,5 мм) J16BR-U
С ······· 19,0 мм (Положение зажигания: 5,0 мм) KJ20CR-L11
Д ······· 20,5 мм (Кожух 2) K20DTR-S11
E (с прокладкой) ······· 19,0 мм W16EX-U
E (с прокладкой) ······· 20,0 мм W25EBR
Е ······· Кожух 2,0 мм FXE20HE11
Ф ······· 12,7 мм W20FP-U
ФЭ ······· 19,0 мм (половина резьбы) U24FER9
Г ······· 22,0 мм (Кожух 3,0) PK20GR8
Г ······· 21,8 мм (Кожух 2,8) X27GPR-U
Н ······· 26,5 мм К16ХПР-У11
Н ······· 19,0 мм (Положение зажигания: 8,5 мм) QJ16HR-U
Л ······· 11,2 мм W14L
N (коническое седло, половинная резьба) ······· 17,5 мм Т20НР-У11
V (коническое седло) ······· 25 мм PT16VR13
Нет ······· 9,5 мм W14M-U
11,2 мм L14-U, M24S
19 мм SK20R11
21,5 мм S29A
Нет (коническое седло) ······· 8,3 мм T20M-U
11,2 мм W14L

Форма (Тип)

А ······· Двойные заземляющие электроды W22EA
АУ ······· Двойные боковые электроды изогнутой формы J16AY
Б ······· Тройной заземляющий электрод W22EB
БГ ······· Тройные боковые электроды (кожух) SK20BGR11
С ······· Кожух 1,5 мм SXU22HCR11
Д ······· 4 заземляющих электрода W27EDR
Д ······· Выступ (выступ 1,5 мм, положение искры 3,5 мм) XU22HDR9
К ······· Выступ (выступ 1 мм) W16EKR-S11
ЛМ ······· Компактный тип (Шестигранник 20,6 мм) W14LM-U
М ······· Укороченная головка изолятора W27EMR-C
М ······· Компактный тип (Шестигранник 19,0 мм) W20M-U
П ······· Выступ (выступ 1,5 мм) W16EP-U
В ······· Выступ 2 мм, положение искры 3,5 мм
Р ······· Резистор 5кОм К16Р-У
С ······· Без выступа (выступ 0 мм) W22ES-U
С ······· Иридий с одной стороны KJ20SR11
Т ······· Двойные заземлители K16TR11
ТМ ······· Двойные заземлители K22TMR11
ТН ······· Двойные заземлители K22TNR-S
Х ······· Полностью выступающий (выступ 2,5 мм) W16EX-U

Форма (Тип)

······· Специальная спецификация SK16PR-A11
······· Специальная спецификация K16PSR-B8
······· Обрезной заземляющий электрод W27EMR-C
-CY ······· Специальная спецификация FC16HR-CY9
······· Заземление с медным сердечником DK20PR-D13
······· Специальная спецификация SK16PR-E11
······· Специальная спецификация J17SK16PR-F11
······· Смазка, нанесенная на резьбу, для CNG SK20R8-G
-ГЛ ······· Платиновый центральный электрод X22EPR-GL
······· Термостойкий заземлитель K20PR-L11
······· Выступающий изолятор 3,5 мм для мотоциклов W20FP-UL
······· Втянутый изолятор для мотоциклов W20FR-L
······· Большой заземлитель SK20PR-M11S
······· Для Yamaha и Kawasaki U27ESR-N
······· Двойной платиновый заземляющий электрод SK20R-P11
Односторонняя платиновая заглушка K16PR-P11
-Q ······· Специальная спецификация FC16HR-Q8
······· Резистор 10 кОм К22ПР-УР
······· Полуповерхностный щелевой разряд типа W20EP-S11
······· Прокладка из нержавеющей стали U27FER9S
······· Для СНГ SK20HR8-T
······· Специальная спецификация FK20HBR11-T
-ТП ······· Коническая односторонняя платиновая заглушка K20PR-TP11
······· Заземлитель с U-образным пазом К16ПР-У
······· Диаметр 1,3 мм, никелевый центральный электрод W27ES-V

Зазор

5 ······· 0,5 мм (0,020 дюйма)
8 ······· 0,8 мм (0,032 дюйма)
9 ······· 0,9 мм (0,035 дюйма)
10 ······· 1,0 мм (0,040 дюйма)
11 ······· 1,1 мм (0,044 дюйма)
13 ······· 1,3 мм (0,050 дюйма)
14 ······· 1,4 мм (0,055 дюйма)
15 ······· 1,5 мм (0,060 дюйма)

<Нет> Автомобили: 0,8 мм M/C: 0,7 мм
<Исключения> P16R, PQ16R, PQ20R имеют толщину 1,1 мм

IRIDIUM RACING

Предупреждение: при выборе правильной гоночной свечи

  • Как правило, электроды, которые выступают в камеру сгорания, обладают лучшей воспламеняемостью и лучшими характеристиками. Однако из-за большего воздействия высокотемпературных дымовых газов и увеличения длины заземляющего электрода термостойкость и долговечность снижаются. Чем выше уровень настройки, тем больше потребность в использовании менее выступающего типа.
  • По мере повышения уровня настройки возрастает потребность в более высоком диапазоне нагрева.

калькулятор MINEMMERM – Google Shue

ALLBILDERVIDEOSNEWSMAPSSHOPPINGBücher

SUCOOPTION

MINTERMS и MAXTERMS Calculator (SUM/Product/Talk) – DCODE

WWW.DCODE.FRENTERMSTURENTMATURE

WWW.DCODE. (каноническая дизъюнктивная нормальная форма) и Maxterms (каноническая конъюнктивная нормальная форма) из таблицы истинности неизвестного логического значения …

Maxterms/Minterms Calculator · Как рассчитать minterms и…

“Minterm” – Бесплатный математический виджет – Wolfram|Alpha Widgets

www.wolframalpha.com › виджеты › вид

01. 08.2010 · Этот виджет позволяет получить некоторую полезную информацию о произвольном minterm на основе его количества и количества логических переменных.

Онлайн-калькулятор для булевых функций

www.ii.uib.no › ~mohamedaa › odbf › check

Здесь вы можете проверить свойства вашей булевой функции: вы можете ввести вашу булеву функцию либо в ее таблицу истинности, или его алгебраическая нормальная форма (ANF) …

Калькулятор карты Карно (решатель Kmap) – AtoZmath.com

atozmath.com › KMap

Калькулятор карты Карно (решатель Kmap) – группирует термины, сумма произведения, произведение суммы, показывает упрощенное логическое значение.. , Minterm = 0,1,2,5,6,7,8,9,10,14

Ähnliche Fragen

Как вы рассчитываете minterm?

Что такое минтермс?

Что такое minterm в математике?

Почему 1 называется minterm?

Онлайн-решатель карты Карно со схемой до 6 переменных

www. 32×8.com

Онлайн-решатель карты Карно, который создает карту километров, показывает, как группировать термины, показывает упрощенное логическое уравнение и рисует схему до 6 …

Калькулятор Minterm – 3×3 Elite Sardinia

3x3elitesardinia.it › minterm-calculator

Калькулятор канонического представления” Ключевое слово найдено. Для двоичного вычитания с использованием дополнения до единицы введите 2 двоичных числа и выберите minterm.

Minterm калькулятор – KGSTUDIO

kgstudio.it › minterm-calculator

Калькулятор булевой алгебры Принципиальная схема: Принципиальная схема булевой алгебры … Σ (список индексов 1 -minterm) Калькулятор истинного положения для отверстий: введите …

Логическая схема Дизайн: Selected Methods

books.google.de › books

x6D0/ , X1X2X3X4X5X6: Мнемоническое правило написания минтермов: Для заданного… минтерма это приводит к следующей формуле для его расчета .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
