Свойства по стандарту ГОСТ 10702-78

×

Отмена Удалить

×

Выбрать тариф

×

Подтверждение удаления

Отмена Удалить

×

Выбор региона будет сброшен

Отмена

×

×

Оставить заявку

×

Отмена

×

К сожалению, данная функция доступна только на платном тарифе

Выбрать тариф

Сталь конструкционная углеродистая качественная 20пс – характеристики, свойства, аналоги

На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки 20пс.

Марка: 20пс
Классификация материала: Сталь конструкционная углеродистая качественная
Применение: без термообработки или после нормализации — патрубки, штуцера, вилки, болты, фланцы, корпуса аппаратов и другие детали из кипящей стали, работающие от —20 до 425 °С- после цементации и цианирования — детали, от которых требуется высокая твердость поверхности и невысокая прочность сердцевины (оси, крепежные детали, пальцы, звездочки и другие).

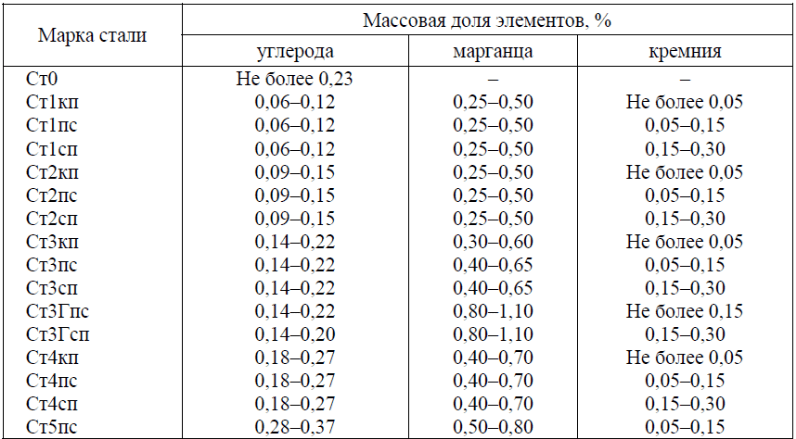

Химический состав материала 20пс в процентном соотношении

C	Si	Mn	Ni	S	P	Cr	Cu	As
0.17 – 0.24	0.05 – 0.17	0.35 – 0.65	до 0.3	до 0.04	до 0.035	до 0. 25	до 0.3	до 0.08

Механические свойства 20пс при температуре 20

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м2	–
Лист термообработ., ГОСТ 4041-71	4 – 14		340-490		28
Трубы, ГОСТ 10705-80			372	225	22
Трубы, ГОСТ 10705-80			412	245	21
Лента отожжен. , ГОСТ 2284-79			310-540		18
Лента нагартован., ГОСТ 2284-79			490-830
Сталь калиброван., ГОСТ 10702-78			490		7	45
Полоса, ГОСТ 1577-93	6 – 60		380	225	27	55		Нормализация

Технологические свойства 20пс

Расшифровка обозначений, сокращений, параметров

Свариваемость :
без ограничений	– сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	– сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	– для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг

Другие марки из этой категории:

• Марка Сталь конструкционная 05кп
• Марка Сталь конструкционная 08
• Марка Сталь конструкционная 08кп
• Марка Сталь конструкционная 08пс
• Марка Сталь конструкционная 08Фкп
• Марка Сталь конструкционная 08Ю
• Марка Сталь конструкционная 08ЮА
• Марка Сталь конструкционная 10
• Марка Сталь конструкционная 10кп
• Марка Сталь конструкционная 10пс
• Марка Сталь конструкционная 10ЮА
• Марка Сталь конструкционная 11кп
• Марка Сталь конструкционная 11ЮА
• Марка Сталь конструкционная 12К
• Марка Сталь конструкционная 15
• Марка Сталь конструкционная 15К
• Марка Сталь конструкционная 15кп
• Марка Сталь конструкционная 15пс
• Марка Сталь конструкционная 15ЮА
• Марка Сталь конструкционная 16К
• Марка Сталь конструкционная 18К
• Марка Сталь конструкционная 18кп
• Марка Сталь конструкционная 18ЮА
• Марка Сталь конструкционная 20
• Марка Сталь конструкционная 20А
• Марка Сталь конструкционная 20К
• Марка Сталь конструкционная 20кп
• Марка Сталь конструкционная 20пс
• Марка Сталь конструкционная 20ЮА
• Марка Сталь конструкционная 22К
• Марка Сталь конструкционная 25
• Марка Сталь конструкционная 25пс
• Марка Сталь конструкционная 30
• Марка Сталь конструкционная 35
• Марка Сталь конструкционная 40
• Марка Сталь конструкционная 45
• Марка Сталь конструкционная 50
• Марка Сталь конструкционная 50А
• Марка Сталь конструкционная 55
• Марка Сталь конструкционная 58 (55пп)
• Марка Сталь конструкционная 60
• Марка Сталь конструкционная ОсВ

Обращаем ваше внимание на то, что данная информация о марке 20пс, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки 20пс могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке 20пс можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

Сталь 08Ю – расшифровка и характеристики

Сталь 08Ю малоуглеродистая конструкционная качественная сталь, легированная алюминием. Мягкая, с высокими показателями текучести и ударной вязкости, эта сталь идеально поддается вытяжке любой сложности, механической и технологической обработке, холодной штамповке. Сталь редко применяется для изготовления строительных несущих конструкций, т.к. не обладает высокими показателями твердости. 08Ю является улучшаемым сплавом, ее характеристики могут быть существенно повышены благодаря термической обработке.

Характеристики

Сталь 08Ю является конструкционной качественной углеродистой сталью. В составе содержится алюминий, придающий металлу прочность и мелкозернистую структуру. Свариваемость материала неограниченна, сталь 08Ю нечувствительна к флокенам и не склонна к отпускной хрупкости. Сталь 08Ю широко используется для изготовления деталей методом холодной штамповки. Она подходит для деталей ответственных узлов, которые подвергаются высокой нагрузке. Благодаря свойствам стали 08Ю, ее можно подвергать сложной и особо сложной вытяжке. Алюминий в составе сплава оказывает непосредственное влияние на прокаливаемость, что позволяет существенно повысить характеристики металла с помощью процедур закалки и отпуска.

Расшифровка

Маркировка стали несет информацию о ее химическом составе, качестве и степени раскисления. По этим показателям о свойствах и эксплуатационных характеристиках металла можно сказать многое, т.к. каждый химический элемент, содержащийся в значимом количестве, оказывает на них влияние. Качество металла зависит от концентрации вредных примесей – фосфора и серы, а степень раскисления указывает на пористость структуры.

• 08 – это индекс содержания углерода в сотых долях процента, т.е. в стали 08Ю содержится до 0.08% углерода. Содержание углерода в стали 08Ю невысокое, что заметно сказывается на ее эксплуатационных характеристиках и сфере применения. Углерод, вступая во взаимодействие с железом, составляющим основу стали, отвечает за образование жесткой структуры. Чем больше в стали углерода, тем она тверже и прочнее, тем лучше использовать ее в несущих конструкциях, которые не деформируются под воздействием постоянных нагрузок. Чем ниже уровень содержания углерода, тем лучше сталь поддается обработке – сварке, гибке, резанию. Малоуглеродистая сталь не такая прочная, но лучше справляется с ударными нагрузками благодаря показателю ударной вязкости. В тех или иных случаях показатели можно выравнивать за счет добавления легирующих добавок, таких как хром, никель, марганец, алюминий, медь и другие. Легирующие элементы могут добавить прочность малоуглеродистой стали, а также усилить антикоррозионные свойства, устойчивость к высоким или низким температурам, сделать сталь нержавеющей и невосприимчивой к агрессивной кислотной или щелочной среде.
• Ю – указывает на содержание алюминия в сплаве. Алюминий – легирующая добавка и сильный раскислитель. Раскислителями называют элементы, связывающие кислород и азот, препятствующие газообразованию в момент затвердевания сплава. Их намеренно вводят в состав сплава, чтобы предотвратить образование пор и газовых раковин, тем самым помешать образованию неоднородной структуры. Удаление кислорода из состава сплава с помощью алюминия повышает текучесть и ударную вязкость материала. Содержание алюминия влияет на зернистость структуры положительным образом – зерна становятся мельче, что упрочняет структуру металла. Еще одним свойством сталей, легированных алюминием, является высокая жаростойкость.
• Сталь – указывает на качество сплава. Качество определяется в зависимости от содержания в составе сплава фосфора и серы. Фосфор и сера – вредные примеси, серьезно ослабляющие свойства и характеристики материала. Существует 4 категории качества, для каждой из которых установлен порог содержания серы и фосфора: сплавы обыкновенного качества (ст), качественные (сталь), высококачественные (А) и особо высококачественные (Ш).

В состав стали 08Ю входят химические элементы, не указанные в маркировке, их содержание невелико и никак не сказывается на характеристиках материала.

Поставка

Виды поставки материала 08Ю

Применение

Сталь 08Ю является конструкционной, но предназначается в основном для изготовления деталей. Ее качества, такие как текучесть, пластичность, ударная вязкость, позволяют применять ее при изготовлении деталей методом холодной штамповки и вытяжки любой сложности. Из стали производят электросварные трубы, трубы паяные двухслойные для трубопроводов гидравлических систем, холоднокатаную ленту, проволоку и т.д. Детали широко применяются при изготовлении бытовой техники и в машиностроении.

Технологические свойства

Сталь 08Ю отличается отличной свариваемостью, не требующей предварительной или последующей термической обработки. Как и все малоуглеродистые стали, сталь 08Ю прекрасно обрабатывается. Свойства сплава можно улучшить с помощью закалки и отпуска. Для сваривания подходят любые способы, швы не склонны к растрескиванию и прекрасно справляются с нагрузками. Материал нечувствителен к флокенам и не склонен к хрупкости после отпуска.

Химический состав

Массовая доля элементов не более, %:

Сталь 08Ю – механические свойства

Материал 08Ю – твердость, Мпа

Марка 08Ю – ударная вязкость, Дж/см

Условные обозначения

Свариваемость

Зарубежные аналоги

Сталь 08Ю – популярный материал, использующийся как в России, так и по всему миру. Об этом наглядно свидетельствует количество аналогов и заменителей. Аналогами называются сплавы, идентичные по химическому составу и свойствам, но маркированные иначе в соответствии с правилами страны производителя. Заменители, это отличающиеся, но близкие по свойствам стали, которые можно использовать вместо стали 08Ю, не опасаясь, что конструкция или деталь потеряет в эксплуатационных характеристиках.

Решение о замене материала может быть продиктовано разными причинами, иногда это нехватка материала или полное отсутствие стали нужной марки, срочность строительства и т.д. Заменители не приветствуются только в тех областях применения стали, где к точности состава металла предъявляются повышенные требования. Но в строительстве, машиностроении и отраслях, требующих большого количества металла (трубопровод, железные дороги и т.д.) таких требований нет или они ниже.

Внимание!   Указаны как точные, так и ближайшие аналоги.

20ЮЧА – конструкционная легированная сталь

Сталь 38 (38-ПВ) Сталь 20-КС Сталь 20-КХС Сталь 20К Сталь 20кп Сталь 20пс Сталь 20ЮА Сталь 20ЮЧА (20ЮЧ) Сталь 22ЖР Сталь 22К Сталь 25 Сталь 25пс Сталь 30 Сталь 35 Сталь 20 (20А; 20В) Сталь 40 (40А) Сталь 43 (43-ПВ) Сталь 45 Сталь 45Т (45СТ) Сталь 50 Сталь 54 (54пп) Сталь 55 Сталь 58 (55пп) Сталь 60 Сталь 60пп (60пп-ПВ) Сталь 90 (БП5) Сталь Д Сталь ДБ Сталь Е55 (НИПРА) Сталь 11кп Сталь 0501 Сталь 05кп Сталь 08 Сталь 08кп Сталь 08пс Сталь 08Фкп Сталь 08Ю (08ЮА; 08Ю2 (08Ю2А)) Сталь 08ЮП Сталь 08ЮПР Сталь 10 Сталь 10кп Сталь 10пс Сталь 10ЮА (10Ю) Сталь 18ЮА Сталь 11МТЮА Сталь 11ЮА Сталь 12К Сталь 15 (15А) Сталь 15К Сталь 15кп Сталь 15пс Сталь 15ФЮА Сталь 15ЮА Сталь 16ГНМА Сталь 16К Сталь 18К Сталь 18кп

Характеристика стали марки 20ЮЧА

20ЮЧА — Сталь конструкционная легированная углеродистая качественная, сваривается без ограничений, кроме деталей после химико — термической обработки. Сварка осуществляется без подогрева и без последующей термообработки, способы: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС.

Не склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Твердость стали 20ЮЧА: HB 10 -1 = 190 МПа. Нашла свое применение для изготовления труб, корпусов, днищ, плоских фланцев и других деталей, эксплуатируемых в средах содержащих сероводород и углекислый газ при температурах от -40 °С до +475 °С; деталей трубопроводной арматуры с проведением термообработки; сварных сосудов газовой и нефтехимической промышленности; бесшовных горячедеформированных нефтегазопроводных труб повышенной коррозионной стойкости и хладостойкости, предназначенных для использования в системах нефтегазопроводов, технологических промысловых трубопроводов, транспортирующих нефть и нефтепродукты, а также в системах поддержания пластового давления в условиях нефтедобывающих предприятий эксплуатируемых в средах, содержащих сероводород и углекислый газ.

Расшифровка стали марки 20ЮЧА

Расшифровка стали 20ЮЧА: Получают конструкционные углеродистые качественные стали в конвертерах или в мартеновских печах. Обозначение этих марок сталей начинается словом «Сталь». Следующие две цифры указывают на среднее содержание углерода в сотых долях процента, цифры 20 обозначают содержание его около 0,2 процента. Буква Ю — указывает на содержание алюминия в стали до 1%, буква Ч — содержание редкоземельных металлов в сплаве до 1%, а буква «А» говорит о том, что сталь высококачественная с содержанием фосфора и серы менее 0,025%. Загрязненность стали марки 20ЮЧА неметаллическими включениями не должна превышать по оксидам строчечным (ОС) — балла 3; по сульфидам (С) — балла 3. Допускается на одном образце загрязненность сульфидами не более балла 4.

Области применения

Ни одно современное производство не способно обойтись без применения различных сплавов стали. Благодаря множеству марок и огромному количеству форм отпуска металл используется во всех сферах производства – от машиностроения до производства бытовой техники. При этом качество продукции из сплава 20ЮЧ традиционно остается на высоком уровне.

Благодаря высоким техническим характеристикам и уровню сопротивлению коррозийным воздействиям изделия из сплава широко представлены в нефтяной промышленности и газораспределительных сетях.

Поставка 20ЮЧА

Химический состав стали 20ЮЧА

Стандарт	C	S	P	Mn	Cr	Si	Ni	Cu	N	As	Al	Ca
TУ 14-1-4853-90	0. 16-0.22	до 0.005	до 0.02	0.5-0.8	—	0.17-0.37	до 0.25	до 0.25	до 0.012	до 0.08	0.03-0.1	0.001-0.01
TУ 14-1-4179-86	0.16-0.22	до 0.012	до 0.02	0.5-0.8	до 0.3	0.17-0.37	до 0.4	—	до 0.012	—	0.03-0.1	—
TУ 14-3-1652-89	0.16-0.22	до 0.012	до 0.02	0.5-0.8	—	0.17-0.37	до 0.4	—	до 0.012	—	0.03-0.1	—
TУ 14-3Р-54-2001	0.16-0.22	до 0.012	до 0.02	0.5-0.8	до 0.25	0.17-0.37	до 0.4	до 0.3	до 0.012	—	0.03-0.1	—
TУ 14-162-14-96	0.17-0.22	до 0.015	до 0.015	0.5-0.65	до 0.25	0.17-0.37	до 0.25	до 0.25	до 0. 012	—	0.03-0.05	—
TУ 14-3-1745-90	0.16-0.22	до 0.012	до 0.02	0.5-0.8	до 0.25	0.17-0.37	до 0.4	—	до 0.012	—	0.03-0.1	—

По ТУ 14-1-4853-90, ТУ 14-3-1652-89 и ТУ 14-1-4179-86 химический состав приведен для стали 20ЮЧ. В раскисленную сталь с целью глобуляризации сульфидных неметаллических включений вводится РЗМ (титан, кальций, цирконий) из расчета 0,7 кг/т. Содержание РЗМ в стали не является сдаточным показателем, но контролируется и вносится в документ о качестве. В сталь вводятся технологическая добавка силикокальция из расчета получения в готовом прокате 0,001-0,010 % кальция.

По ТУ 14-3-1652-89 и ТУ 14-1-4179-86 содержание остальных элементов — по ГОСТ 1050.

По ТУ 14-162-14-96 химический состав приведен для стали 20ЮЧА. В стали допускаются отклонения по содержанию углерода (-0,020 %), алюминия (±0,010 %), марганца (+0,15 %), серы (+0,005 %), фосфора (+0,005 %). В раскисленную сталь с целью глобуляции сульфидных неметаллических включений вводится церий из расчета содержания церия в стали 0,050 %, содержание которого не контролируется, а в сертификат заносится его расчетная величина. С целью повышения прочностных свойств допускается введение в сталь ванадия в количестве до 0,050 %.

По ТУ 14-3-1745-90, ТУ 14-3Р-54-2001 химический состав приведен для стали 20ЮЧ. Остаточное содержание остальных элементов по ГОСТ 1050. Отклонение по содержанию углерода -0,020 %, алюминия +0,010 %, другим элементам по ГОСТ 1050. В раскисленную сталь с целью глобуляризации сульфидных неметаллических включений вводится один или несколько модификаторов из группы: РЗМ, титан, кальций, цирконий в количестве до 0,07% каждого. Содержание этих элементов в стали не является сдаточным показателем, но вносится в документ о качестве.

По ТУ 14-1-3332-82 химический состав приведен для стали 20ЮЧ. В стали допускается отклонение от нормированного химического состава по углероду -0,020%, по алюминию ±0,010%, а по содержанию остальных элементов и остаточных — по ГОСТ 1050. В раскисленную сталь вводится РЗМ (цериевой группы) из расчета не менее 1 кг на одну тонну и получения церия в металле в количестве 0,015-0,030%. Содержание церия не является сдаточным показателем, но контролируется и вносится в сертификат.

kovlit.ru — Сталь 20ЮЧ

Наименование товара	Ед. изм.	Кол-во	Цена с НДС за шт.
Отвод 90-32х3-20ЮЧ ГОСТ 17375-01	шт.	401,000	1250
Отвод 90-45х5-20ЮЧ ГОСТ 17375-01	шт.	107,000	1900
Отвод 90-57х6 ст.20ЮЧ ГОСТ 17375-2001	шт.	607,000	2400
Отвод 90-57х8 ст.20ЮЧ ТУ 3647-095-00148139-2000	шт.	4,000	7400
Отвод 90-76х8 ст.20ЮЧ ГОСТ 17375-01	шт.	24,000	10600
Отвод 90-89х6 ст.20ЮЧ ГОСТ 17375-01	шт.	25,000	9900
Отвод 90-89х8 ГОСТ 17375-01 ст.20ЮЧ	шт.	13,000	10800
Отвод 90-89х9 ГОСТ 17375-01 ст.20ЮЧ	шт.	79,000	10800
Отвод 90-89х10 ГОСТ 17375-01 ст.20ЮЧ	шт.	15,000	11300
Отвод 90-108х7 ст.20ЮЧ ГОСТ17375-01	шт.	92,000	12000
Отвод 60-108х8 ст.20ЮЧ ГОСТ 17375-2001	шт.	1,000	6180
Отвод 90-108х8 ст.20ЮЧ ГОСТ 17375-2001	шт.	181,000	12000
Отвод 90-108х9 ст.20ЮЧ ГОСТ 17375-01	шт.	7,000	12250
Отвод 90-108х10 ст.20ЮЧ ГОСТ 17375-01	шт.	128,000	12250
Отвод 90-114х7-20ЮЧ ГОСТ 17375-01	шт.	15,000	15000
Отвод 90-114х11 ст.20ЮЧ ГОСТ 17375-01	шт.	23,000	13550
Отвод 90-114х12 ст.20ЮЧ ГОСТ 17375-01	шт.	169,000	15650
Отвод 90-159х8 ГОСТ 17375-01 ст. 20ЮЧ	шт.	18,000	15300
Отвод 60-159х10 ст.20ЮЧ ГОСТ 17375-2001	шт.	1,000	8650
Отвод 90-159х10 ст.20ЮЧ ГОСТ 17375-01	шт.	92,000	16550
Отвод 60-159х12 ст.20ЮЧ ГОСТ 17375-2001	шт.	2,000	10570
Отвод 90-168х10 R-152,5 ГОСТ 30753-01 ст.20ЮЧ	шт.	14,000	16700
Отвод 180-168х10 R=152,5 ГОСТ 30753-2001 ст.20ЮЧ	шт.	2,000	22250
Отвод 60-219х8 ст.20ЮЧ ГОСТ 17375-01	шт.	1,000	22250
Отвод 90-219х8 ст.20ЮЧ ГОСТ 17375-01	шт.	21,000	30450
Отвод 90-219х11 ст.20ЮЧ ГОСТ 17375-01	шт.	4,000	32000
Отвод 90-219х12 ст.20ЮЧ ГОСТ 17375-01	шт.	14,000	30300
Отвод 90-219х18 ст.20ЮЧ ГОСТ 17375-01	шт.	2,000	80500
Отвод 90-273х8ст. 20ЮЧ ГОСТ 17375-01	шт.	5,000	37400
Отвод 90-273х9 ст.20ЮЧ ГОСТ 17375-01	шт.	2,000	37400
Отвод 90-273х12 ст.20ЮЧ ГОСТ17375-01	шт.	10,000	40200
Отвод 45- 325х10 ГОСТ 17375-01 ст.20ЮЧ	шт.	1,000	38000
Отвод 60-325х10 ГОСТ 17375-01 ст.20ЮЧ	шт.	2,000	38000
Отвод 90-325х10 ГОСТ 17375-01 ст.20ЮЧ	шт.	2,000	46900
Отвод 60-325х12 ГОСТ 17375-01 ст.20ЮЧ	шт.	2,000	38000
Отвод 90 — 325х12 ГОСТ 17375-01 ст.20ЮЧ	шт.	7,000	50500
Отвод 90-377х16 ст.20ЮЧ ГОСТ 17375-01	шт.	8,000	договорная
Отвод 90-377х18 ст.20ЮЧ ГОСТ 17375-01	шт.	1,000	договорная
Переход К-57х4-45х4 ст.06ХН28МДТ ТУ 1468-002-17192736-03 ГОСТ 17378-01	шт.	85,000	договорная
Переход К-57х5-32х3-20ЮЧ геом.ГОСТ 17378-01	шт.	143,000	1350
Переход К-57х5-45х4-20ЮЧ геом.ГОСТ 17378-01	шт.	138,000	2550
Переход К 57х6-25х3 ст.20ЮЧ ГОСТ 17378-01	шт.	208,000	1250
Переход К 57х6-32х4 ст.20ЮЧ ГОСТ 17378-01	шт.	30,000	1350
Переход К 57х6-32х6 ст.20ЮЧ ГОСТ 17378-01	шт.	6,000	1500
Переход К 57х6-45х6 ст.20ЮЧ ГОСТ 17378-01	шт.	6,000	2600
Переход К-89х8-57х5 ст.20ЮЧ ГОСТ 17378-01	шт.	41,000	2800
Переход К-89х8-57х8 ст.20ЮЧ ГОСТ 17378-01	шт.	17,000	2970
Переход К-89х8-76х6 ст.20ЮЧ ГОСТ 17378-01	шт.	26,000	3180
Переход К-108х4-57х3-20ЮЧ геом.ГОСТ 17378-01	шт.	70,000	2950
Переход К-108х6-57х6 ст.20ЮЧ ГОСТ 17378-2001	шт.	67,000	3100
Переход К108х6-89х6 ст.20ЮЧ ГОСТ 17378-01	шт.	139,000	3200
Переход К108х7-89х7 ст.20ЮЧ ГОСТ 17378-01	шт.	49,000	3200
Тройник 57х5 ст.20ЮЧ ГОСТ 17376-2001	шт.	73,000	6350
Тройник 108х7-108х7-20ЮЧ ГОСТ 17376-01	шт.	66,000	15300
Тройник 159х12-108х8 ст.20ЮЧ ГОСТ 17376-2001	шт.	10,000	20400
Днище Dн 880х40мм ст.20ЮЧ ГОСТ 6533-78	шт.	4	125000
В производстве
Наименование товара	Ед. изм.	Кол-во	Цена с НДС за шт.
Отвод 90-426х12 ст. 20ЮЧ ГОСТ 17375-01	шт.	—	договорная
Отвод 90-426х14 ст. 20ЮЧ ГОСТ 17375-01	шт.	—	договорная
Отвод 90-426х18 ст. 20ЮЧ ГОСТ 17375-01	шт.	—	договорная
Отвод 90-530х12 ст. 20ЮЧ ГОСТ 17375-01	шт.	—	договорная
Отвод 90-530х14 ст. 20ЮЧ ГОСТ 17375-01	шт.	—	договорная
Отвод 90-530х16 ст. 20ЮЧ ГОСТ 17375-01	шт.	—	договорная
Отвод 90-630х14 ст.20ЮЧ ГОСТ 17375-01	шт.	—	договорная
Отвод 90-720х14 ст.20ЮЧ ГОСТ 17375-01	шт.	—	договорная

kovlit.ru

Механические свойства стали 20ЮЧА

Вид поставки	Сечение, мм	sТ|s0,2, МПа	σB, МПа	d5, %	KCU, кДж/м2	HB, МПа	HRB
Трубы бесшовные горячедеформированные термообработанные в состоянии поставки по ТУ 14-162-14-96	338-470	502-627	≥25	—	—	≤92
Заготовка трубная по ТУ 14-1-4179-86 (термообработанные продольные образцы)	—	≥235	≥410	≥23	≥490	≤190	—
Заготовки деталей трубопроводной арматуры по СТ ЦКБА 026-2005. Закалка на воздухе от 900-920 °C (выдержка 2,5-4,0 часа в зависимости от толщины и массы заготовки). (KCU-40°С)	≤180	≥235	≥412	≥23	≥490	≤190	—
Сортовой горячекатаный прокат по ТУ 14-1-3332-82. Нормализация при 900-920 °С. KCU указан при -40°С (KCU-40°С)	Образец 15х15	≥235	≥412	≥23	≥490	—	—
Толстолистовой прокат (10-160 мм) в состоянии поставки (нормализация или термоулучшение, KCU-40°С)	≥235	≥410	≥23	≥480	—	—
Трубы холоднодеформированные Dн=25-89 и трубы бесшовные горячедеформированные в состоянии поставки (нормализованные) по ТУ 14-3-1745-90, ТУ 14-3Р-54-2001. Термообработанные, в состоянии поставки (KCU-40°С)	245-382	≥412	≥23	≥490	≤190	—

Описание механических обозначений

Микроструктура, загрязненность и коррозиостойкость стали 20ЮЧА

Название	Значение
Макроструктура и загрязненность	По ТУ 14-1-3332-82 неметаллические включения должны иметь глобулярную форму и балл не более 4,0 «б» шкалы «СН» по ГОСТ 1778. Допускается наличие отдельных сульфидов вытянутой формы с отношением максимального размера к минимальному более 3, бальностью не более 1 «б» шкалы «С» по ГОСТ 1778. Загрязненность металла неметаллическими включениями не должна превышать по среднему баллу 2,5; по максимальному — 3,0.
Микроструктура	По ТУ 14-3-1745-90, ТУ 14-3Р-54-2001 полосчатость ферритно-перлитной структуры г/д труб не должна превышать 4,0 балла по ГОСТ 5640. Величина зерна металла труб в состоянии поставки не должна быть крупнее 7 балла, допускаются отдельные зерна 6 балла.
Коррозионная стойкость	По ТУ 14-3-1745-90 пороговое значение сероводородного коррозионного растрескивания должно быть не менее 147 МПа (15 кгс/мм2). Сталь стойкая к коррозионному растрескиванию.

• Конструкционная сталь
• Инструментальная сталь

Обозначения

Иностранные марки сталей (импортный металлопрокат из Европы)

1.

Марка стали	Зарубежный аналог
	США		Германия
	Стандарт ASTM	Обозначение марки  стали	Стандарт DIN	Немецкие стали маркировка (обозначения)
ГОСТ 9045-93
08ю	A620	A620	1623.1	St 14
08пс	А619	А619	1623.1	St 13
08кп	А366	А366	1623.1	St 12
ГОСТ 1050-88
55	А568М	1055	17200	С 55, Ck 55
45	А568М	1045	17200	С 45, Ck 45
25	А568М	1026	17200	С 25, Ck 25
20	А568М	1023	17200	С 20, Ck 20
20пс	А568М	1020	–	–
15	А568М	1015	17200	С 15, Ck 15
15пс	А568М	1015	–	–
15кп	А568М	1015	–	–
10	А568М	1010	17200	С 10, Ck 10
10пс	А568М	1012	1614. 1	St 22, St 23
10кп	А568М	1010	1614.1	St 22, St 23
08пс	А568М	1008	1614.1	St 24
08кп	А568М	1008	1614.1	St 2 4
ГОСТ 380-94 (ДСТУ 2651-94)
Ст.0	–	–	17100	St 33
Ст.5сп	А568M	1030	17100	St 50-2
Ст.4сп	А568M	1023	17100	St 44-3
Ст.3сп	А568M	1023	17100	St 37-3
Ст. 3пс	А568M	1017	17100	St 37-3
Ст.3кп	А568M	1017	17100	USt 37-2
Ст.2сп	А568M	–	17100	RRSt 37-2
Ст.2пс	А568M	1012	17100	RSt 37-2
Ст.2кп	А568M	1012	17100	RSt 37-2
Ст.1пс, 1сп	–	–	–	–
Ст.1кп	–	–	–	–

2. Зарубежная маркировка конструкционных сталей

Марка стали			Аналоги в стандартах США
Страны СНГ ГОСТ	Европейская маркировка металлопроката (евронормы)

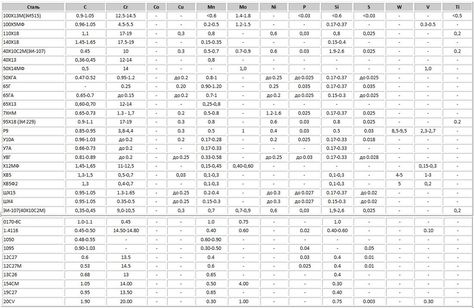

50 ХГФ	50CrV4	1. 8159	6150
50	C50E	1.1206	1050
46 Х	46Cr2	1.7006	5045
45	C45E	1.1191	1045
42 ХМ	42CrMo4	1.7225	4140
40	C40E	1.1186	1040
36 Х2 Н4 МА	36NiCrMo16	1.6773	–
36 ХНМ	36CrNiMo4	1.6511	9840
35	C35E	1.1181	1035
34 Х2 Н2 М	34CrNiMo6	1.6582	4340
34 Х	34Cr4	1. 7033	5130
30	C30E	1.1178	1030
28 Г	28Mn6	1.1170	1330
25 ХМ	25CrMo4	1.7218	4130
25	C25E	1.1158	1025
20 ХГНМ	20MoCr2-2	1.6523	8617
20 ХМ	20MoCr3	1.7320	4118
20	C22E	1.1151	1020
18 Х2 Н2 М	18CrNiMo7-6	1.6587	–
18 ХГМ	18CrMo4	1.7243	4120
17 ХН3	15NiCr13	1. 5752	Е3310
17 Г1 С	S235J2G4	1.0117	–
16 ХГН	16NiCr4	1.5714	–
16XГР	16Mn CrB5	1.7160	–
16 ХГ	16 МnCr5	1.7131	5115
15 Г	С16 Е	1.1148	1016
15	C15 Е	1.1141	1015
14 ХН3 М	14 NiCrMo1-3-4	1.6657	9310
10XГН1	10 ХГН1	1.5805	–
10	C10E	1.1121	1010

3.

Страны СНГ (ГОСТ, ТУ)	Германия (DIN)		США (AISI /ASTM)
45Г	1.0503	C45	1045
40ХГНМ	1.6546	40NiCrMo22	8640
40ХГМ	1.7255	42CrMo4	4140
40ХН	1.5711	40NiCr6	3140
40Х	1.7045	42Cr4	5140
40ХН2МА	1.6565	40CrNiMo6	4340
38Х2МЮА	1.8509	41CrAlMo7	A290C1M
30Х2Н2М	1. 6580	30CrNiMo8V	–
30Х3МФ	1.8519	31CrMoV9V	–
30ХМ	1.7218	25CrMo4	4130
27ХГР	1.5526	30MnB4	–
18ХГ	1.7131	16MnCr5	5120
17Г1С	1.0570	St52-3N	–
15ХМ	1.7337	16CrMo44	–
12Х2Н4А	–	–	E3310
12ХН3А	1.5732	14Nicr10	655M13

4. Инструментальные углеродистые стали – иностранная маркировка

Марка стали	Зарубежный аналог
	США		Германия
	Стандарт ASTM	Обозначение марки стали	Стандарт DIN	Обозначение марки стали
ГОСТ 380-94 (ДСТУ 2651-94)
Ст. 1кп	–	–	–	–
Ст.1пс, 1сп	–	–	–	–
Ст.2кп	A568M	1012	17100	USt 37-2
Ст.2пс	A568M	1012	17100	RSt 37-2
Ст.2сп	A568M	–	17100	RRSt 37-2
Ст.3кп	A568M	1017	17100	USt 37-2
Ст.3пс	A568M	1017	17100	St 37-3
Ст.3сп	A568M	1017	17100	St 37-3
Ст.4сп	A568M	1023	17100	St 44-3
Ст. 5сп	А568M	1030	17100	St 50-2
Ст.0	–	–	17100	St 33
ГОСТ 1050-88
08кп	A568M	1008	1614.1	St2 4
08пс	A568M	1008	1614.1	St 24
10кп	A568M	1010	1614.1	St 22, St 23
10пс	A568M	1012	1614.1	St 22, St 23
10	A568M	1010	17200	C 10, Ck 10
15кп	A568M	1015	–	–
15пс	A568M	1015	–	–
15	A568M	1015	17200	C 15, Ck 15
20пс	A568M	1020	–	–
20	A568M	1023	17200	C 20, Ck 20
25	A568M	1026	17200	C 25, Ck 25
45	A568M	1045	17200	C 45, Ck 45
55	A568M	1055	17200	C 55, Ck 55
ГОСТ 9045-93
08кп	A366	A366	1623. 1	St 12
08пс	A619	A619	1623.1	St 13
08ю	A620	A620	1623.1	St 14

5. Инструментальные легированные стали

Страны СНГ (ГОСТ 5950-73, ТУ)	Германия (DIN 17350)		США (AISI / ASTM)
Х	1.2067	100Cr6	–
Х1Ф	1.2210	115CrV3	L3
Х12	1.2080	X210CR12	D3
Х12В	1.2436	X210CrW12	–
Х12МФ	1.2379	X115CrVMo12-1	D2
Х12МФ4-МП	1. 2380	X220CrVMo13-4	D7
9ХФ	1.2235	80CrV2	L2
9Г2Ф	1.2842	90MnCrV8	O2
95ХГВФ	1.2510	100MnCrW4	O1
3Х2В8Ф	1.2581	X30WCrV9-3	h31
95Х5ГМФ	1.2363	X100CrMoV5-1	A2
95Х1М	1.2303	100CrMo5	L7
5ХНМ	1.2713	55NiCrMoV6	L6
5ХВ2СФ	1.2542	45WCrV7	S1
5Х3М2Ф	–	–	S7
3Х3М3Ф	1.2365	X32CrMoV33	h20
4Х5МФС	1. 2343	X38CrMoV5-1	h21
4Х5МФ1С	1.2344	X40CrMoV5-1	h23

6. Рессорно-пружинные стали

Страны СНГ (ГОСТ 14959-79)	Германия (DIN 17221, DIN 17222)		США (AISI / ASTM)
70	1.1234	Ck68	1070
75	1.1248	Ck75	1075
85	1.1269	Ck85	1085
50ХФА	1.8159	50CrV4	6150
55С2	1.5026	55Si7	9255
60Г	1.0601	C60	1060
60С2	1. 5027	60Si7	9260H
60С2ХА	1.7108	60SiCr7	9262
60С2ГХ	1.5092	60SiCr7	9261

7. Подшипниковые стали

8. Быстрорежущие стали

Страны СНГ (ГОСТ 19265-73, ГОСТ 28393-89, ТУ)	Германия (DIN 17350)		США (AISI / ASTM)
Р18	1. 3355	S200	T1
Р6М5	1.3343	S600	M2
Р6М5К5-МП	1.3243	S705PM	–
Р6М5Ф3-МП	1.3344	S790PM	M3
Р6М5Ф4-МП	–	S690PM	M4
Р6М5Ф3К8-МП	–	S590PM	M36
Р10М5Ф5К8-МП	–	S390PM	–
Р12Ф3	1.3318	–	–
Р12Ф4-МП	1.3302	S207PM	–
Р12Ф4К5-МП	1.3202	S308PM	–
Р12Ф5К5-МП	–	–	T15
Р12М6Ф5-МП	–	–	M61
Р2М10К8Ф-МП	1. 3247	S500PM	M42
Р0М2СФ10-МП	–	–	A11

9. Коррозионностойкие нержавеющие стали

СНГ (ГОСТ)	Евронормы (EN)	Германия (DIN)	США (AISI)
03 Х17 Н13 М2	1.4404	X2 CrNiMo 17-12-2	316 L
03 Х17 Н14 М3	1.4435	X2 CrNiMo 18-4-3	–
03 Х18 Н11	1.4306	X2 CrNi 19-11	304 L
03 Х18 Н10 Т-У	1.4541-MOD	–	–
06 ХН28 МДТ	1.4503	X3 NiCrCuMoTi 27-23	–
06 Х18 Н11	1.4303	X4 CrNi 18-11	305 L
08 Х12 Т1	1. 4512	X6 CrTi 12	409
08 Х13	1.4000	Х6 Cr 13	410S
08 Х17 Н13 М2	1.4436	X5CrNiMo 17-13-3	316
08 Х17 Н13 М2 Т	1.4571	Х6 CrNiMoTi 17-12-2	316Ti
08 Х17 Т	1.4510	Х6 СrTi 17	430Ti
08 Х18 Н10	1.4301	X5 CrNi 18-10	304
08 Х18 Н12 Т	1.4541	Х6 CrNiTi 18-10	321
10 Х23 Н18	1.4842	X12 CrNi 25-20	310S
10X13	1.4006	X10 Cr13	410
12 Х18 Н10 Т	1.4878	X12 CrNiTi 18-9	–
12 Х18 Н9	–	–	302
15 Х5 М	1. 7362	Х12 СrMo 5	501
15 Х25 Т	1.4746	Х8 CrTi 25	–
20X13	1.4021	Х20 Cr 13	420
20 Х17 Н2	1.4057	X20 CrNi 17-2	431
20 Х23 Н13	1.4833	X7 CrNi 23-14	309
20 Х23 Н18	1.4843	X16 CrNi 25-20	310
20 Х25 Н20 С2	1.4841	X56 CrNiSi 25-20	314
03 Х18 АН11	1.4311	X2 CrNiN 18-10	304LN
03 Х19 Н13 М3	1.4438	X2 18-5-4	317L
03 Х23 Н6	1.4362	X2 CrNiN 23-4	–
02 Х18 М2 БТ	1. 4521	X2 CrMoTi 18-2	444
02 Х28 Н30 МДБ	1.4563	X1 NiCrMoCu 31-27-4	–
03 Х17 Н13 АМ3	1.4429	X2 CrNiMoN 17-13-3	316LN
03 Х22 Н5 АМ2	1.4462	X2 CrNiMoN 22-5-3	–
03 Х24 Н13 Г2 С	1.4332	Х2 CrNi 24-12	309L
08 Х16 Н13 М2 Б	1.4580	X1 CrNiMoNb 17-12-2	316 Сd
08 Х18 Н12 Б	1.4550	X6 CrNiNb 18-10	347
08 Х18 Н14 М2 Б	1.4583	Х10 CrNiMoNb 18-12	318
08X19AH9	–	–	304N
08X19h23M3	1. 4449	X5 CrNiMo 17-13	317
08X20h21	1.4331	X2 CrNi 21-10	308
08X20h30TЮ	1.4847	X8 СrNiAlTi 20-20	334
08X25h5M2	1.4460	X3 CrnImOn 27-5-2	329
08X23h23	–	–	309S
09X17H7 Ю	1.4568	X7 CrNiAl 17-7	631
1X16h23M2 Б	1.4580	Х6 CrNiMoNb 17-12-2	316Cd
10X13 СЮ	1.4724	Х10 CrAlSi 13	405
12X15	1.4001	X7 Cr 14	429
12X17	1.4016	X6 Cr17	430
12X17M	1. 4113	X6 CrMo 17-1	434
12X17MБ	1.4522	Х2 СrMoNb	436
12X18h22	1.3955	GX12 CrNi 18-11	305
12X17 Г9 АН4	1.4373	Х12 CrMnNiN 18-9-5	202
15X9M	1.7386	X12 CrMo 9-1	504
15X12	–	–	403
15X13h3	–	–	414
15X17H7	1.4310	X12 CrNi 17-7	301

10. Теплоустойчивые стали

Марка стали			Аналоги в стандартах США
Страны СНГ ГОСТ	Евронормы
10 Х2 М	10CrMo9-10	1. 7380	F22
13 ХМ	13CrMo4-4	1.7335	F12
14 ХМФ	14MoV6-3	1.7715	–
15 М	15Mo3	1.5415	F1
17 Г	17Mn4	1.0481	–
20	C22.8	1.0460	–
20 Г	20Mn5	1.1133	–
20 Х11 МНФ	X20CrMoV12-1	1.4922	–

Декодирование статистики дефектов из дифрактограмм с помощью машинного обучения

Abstract

Методы дифракции позволяют эффективно и неразрушающе исследовать материалы, сохраняя при этом высокое разрешение как в пространстве, так и во времени. К сожалению, эти характеристики были ограничены, а иногда даже ошибочны из-за сложности декодирования желаемой информации о материале по особенностям дифрактограмм. В настоящее время эти особенности идентифицируются не полностью с помощью человеческой интуиции, поэтому полученные модели могут предсказывать только подмножество доступной структурной информации. В настоящей работе мы показываем (i) как вычислить идентифицированные машиной признаки, которые полностью резюмируют дифрактограмму, и (ii) как использовать машинное обучение для надежной связи этих признаков с расширенным набором структурной статистики. Чтобы проиллюстрировать эту структуру, мы оценили виртуальные электронные дифрактограммы, полученные в результате атомистического моделирования облученной меди. Основываясь на функциях, идентифицированных машиной, а не на функциях, идентифицированных человеком, наша модель машинного обучения не только предсказала одноточечную статистику (т. е. плотность), но и двухточечную статистику (т. е. пространственное распределение) популяции дефектов. Следовательно, эта работа демонстрирует, что модели машинного обучения, которые вводят машинно-идентифицированные признаки, значительно продвигают современный уровень техники для точного и надежного декодирования дифрактограмм.

Введение

Методы дифракции позволяют исследовать большие объемы материала, сохраняя при этом высокое пространственное и временное разрешение ^1,2,3,4 . Следовательно, эти методы широко используются для получения структурных характеристик в различных областях науки, включая биологию ^5,6,7 , материаловедение ^1,8,9 и физику полимеров ^10,11 . Однако сложность расшифровки дифрактограмм сильно ограничивает их полезность9.0009 12 . Проблемы касаются обоих этапов процесса декодирования: (i) определение ключевых особенностей дифрактограммы, а затем (ii) моделирование их связи с желаемыми структурными характеристиками. Для определения ключевых характеристик в большинстве исследований используется общий набор «идентифицируемых человеком характеристик» (HIF). Оценки двумерных дифракционных картин, например, по данным дифракции электронов на выбранных участках (SAED), были сосредоточены на положениях, площадях и формах пятен. Аналогичным образом, оценки профилей одномерных дифракционных линий, например, при обычной дифракции рентгеновских лучей (XRD), были сосредоточены на положениях и ширине пиков. К сожалению, ни 1D, ни 2D HIF не разрабатывались систематически, и они не могут всесторонне обобщить дифрактограмму. Следовательно, модели, которые вводят HIF, могут предсказывать только ограниченный набор структурных характеристик. В результате модели многочисленны, весьма эмпиричны и часто противоречат друг другу. Например, недавно мы продемонстрировали, что сопоставление двух популярных моделей ширины с одними и теми же данными XRD дало противоположные тенденции в характеристическом размере ¹³ .

Из-за этих трудностей исследователи часто дополняли свой ограниченный анализ дифрактограмм результатами других методов, таких как просвечивающая электронная микроскопия ^14,15,16 , тепловые измерения ^17,18,19 , ультрафиолетовое-видимое поглощение ^20,21 и атомистическое моделирование ^{22,23,24,25,26} . Однако, если бы была доступна надежная и полная стратегия декодирования, эти исследователи могли бы эффективно получить желаемую структурную информацию только из дифрактограмм. Методы машинного обучения могли бы решить эту проблему, исходя из предположения, что возможность ввода большого количества признаков более надежно свяжет комплексные признаки дифрактограммы с улучшенным набором характеристик ^{27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42} . Например, несколько исследовательских групп недавно использовали сверточные нейронные сети для реконструкции изображений из когерентного XRD ^37,42 . Точно так же исследователи недавно проанализировали XRD ^27,36,39 и SAED ^31,38 с помощью методов машинного обучения, чтобы идентифицировать кристаллографию и фазовое превращение. В текущем исследовании мы фокусируемся на способности моделей машинного обучения интерпретировать статистику дефектов по данным дифракции.

Чтобы обеспечить полное декодирование, текущая работа систематически демонстрирует (i) как вычислять машинно-идентифицированные функции (MIF), которые полностью суммируют двумерную дифракционную картину, и (ii) как использовать машинное обучение для надежного соединения этих функций с расширенным набором структурных характеристик. В учебных целях мы изучили виртуальные модели SAED, созданные на основе атомистического моделирования облученной меди. Этот подход, основанный на моделировании, позволил обойти экспериментальные сложности, такие как условия динамической дифракции, что позволило провести сравнение 1:1 между характеристиками дифрактограммы и статистикой дефектов. Мы выбрали радиационное повреждение в качестве примера, потому что оно предоставило «лабораторию дефектов», которая предложила многочисленные статистические данные о дефектах, связанные с особенностями дифрактограммы. Мы выбрали SAED именно потому, что он иллюстрирует 2D-дифракционные картины, которые содержат больше информации, чем 1D-профили дифракционных линий (как это обычно делается в обычной XRD). Однако двумерные дифрактограммы также могут быть построены для XRD 9.0009 4 , поэтому наши выводы применимы и к этому.

Как показано на рис. 1, мы сначала охарактеризовали статистику дефектов облученных микроструктур, чтобы они служили оценочными показателями (т. е. выходными данными) для наших моделей. Мы рассчитали одноточечную статистику (то есть плотность точечных дефектов и плотность дислокаций), как это принято в дифракционных исследованиях. Мы также вычислили двухточечную статистику (то есть функцию парной корреляции (PCF) распределения точечных дефектов), чтобы продемонстрировать, что декодирование дифрактограммы может быть расширено. Двухточечная статистика эффективно захватывает всю информацию соответствующей одноточечной статистики, добавляя информацию более высокого порядка. Наша конкретная двухточечная статистика зафиксировала как плотность, так и пространственное распределение точечных дефектов. Чтобы получить входные данные для наших моделей, мы охарактеризовали виртуальные шаблоны SAED двумя способами. Для HIF мы отслеживали площадь, периметр, эксцентриситет и положение для каждого семейства дифрагированных пятен. Для MIF мы просто вычислили основные компоненты шаблонов SAED. Наконец, мы использовали регрессию гауссовского процесса для построения «человеческой модели» из HIF и «машинной модели» из MIF. Обе модели машинного обучения фиксировали одноточечную статистику, но только машинная модель (которая использовала MIF для характеристики виртуальных шаблонов SAED) фиксировала двухточечную статистику. Таким образом, наши результаты демонстрируют, как декодировать расширенную структурную информацию, недоступную для обычного декодирования дифрактограмм.

Атомистические представления, визуализированные через OVITO ⁶³ . Рисунок SAED, визуализированный с помощью ParaView ⁶⁴ .

Полноразмерное изображение

Результаты

Это исследование состояло из трех основных частей: (i) моделирование облученных микроструктур для получения статистики дефектов, (ii) моделирование структур SAED для получения HIF и MIF, и (iii) создание машинных модели обучения для декодирования статистики дефектов из HIF и MIF. В разделе «Методы» представлены дополнительные технические сведения о каждом шаге.

Выбор статистики дефектов

Чтобы понять статистику дефектов, полученную в результате нашего атомистического моделирования, мы сначала изучили механизмы дефектов в зависимости от количества событий облучения, которые мы итеративно вводили с течением времени. Мы наблюдали две основные стадии эволюции точечных дефектов (например, рис. 2а, б) и дислокаций (например, рис. 2в, г). На первом этапе (S1) небольшие скопления точечных дефектов и небольшие дислокационные петли быстро накапливаются преимущественно изолированным образом. На второй стадии (S2) микроструктуры достигли точки насыщения для обоих типов дефектов. Следовательно, изолированные скопления и небольшие дислокационные петли имеют тенденцию к слиянию в более сложные дефектные структуры. На обеих стадиях преобладающими типами вывихов были дислокации Шокли (т.е. 1/6〈112〉) и ступенчатые дислокации (т.е. 1/6〈100〉 и 1/3〈100〉). Первые имели тенденцию включать сложные сети дислокационных петель, в то время как вторые в основном присутствовали в тетраэдрах дефектов упаковки.

Репрезентативные снимки a и b : точечные дефекты и c и d : дислокации в моделирующей ячейке из 4 миллионов атомов на двух разных стадиях повреждения. На стадии 1 (S1) в микроструктурах происходит быстрое накопление точечных дефектов и дислокаций в значительной степени изолированным образом. На стадии 2 (S2) микроструктуры достигли точки насыщения и в основном демонстрировали слияние ранее существовавших дефектов в сложные дефектные структуры.

Полноразмерное изображение

На рис. 3а, б представлены количественные показатели нашей одноточечной статистики: плотность точечных дефектов и плотность дислокаций соответственно. На стадии накопления (S1) обе плотности резко увеличивались с увеличением числа актов облучения. Из-за редкого распределения дефектов взаимодействия между соседними скоплениями дефектов и между соседними дислокационными петлями были нечастыми. Однако по мере того, как система насыщалась дефектами на стадии насыщения (S2), вероятность взаимодействия дефектов значительно увеличивалась, и дефекты имели тенденцию к слиянию или аннигиляции, а не к зарождению. Обратите внимание, что плотность точечных дефектов и плотность дислокаций следовали почти одинаковой тенденции, что предполагает, что эти типы дефектов были физически связаны, как наблюдалось ранее ⁴³ . Кроме того, на рис. 3b показано, что основные составляющие дислокации (то есть дислокации Шокли и лестничные стержни) следовали тенденции, почти идентичной тенденции всех дислокаций.

Необработанная статистика дефектов для a плотности точечных дефектов, b плотности дислокаций и c функции парной корреляции (PCF) распределения точечных дефектов. d Вариация PCF, захваченная ее основными компонентами (PCF _и ). e Коэффициент линейной корреляции для PCF ₁ и PCF ₂ с общей PCF. f Общее количество точечных дефектов, общая плотность дислокаций, PCF ₁ и PCF ₂ .

Изображение в натуральную величину

На рис. 3c представлена ​​наша двухточечная статистика радиационного повреждения: PCF распределения точечных дефектов. Из-за радиального усреднения каждая кривая PCF представляет собой корреляцию между точечными дефектами в зависимости от расстояния между ними. В целях пояснения представьте случайный дефект контрольной точки. Затем PCF показывает вероятность обнаружения другого дефекта на заданном расстоянии от этого эталонного дефекта. По мере увеличения количества событий облучения увеличивалась плотность точечных дефектов и, соответственно, PCF между 0 (синий) и 38k (красный) событиями. Теперь рассмотрим общую тенденцию каждой кривой PCF на рис. 3c: быстрое снижение в области R1, переход в области R2 и, наконец, плоская линия во всей области R3. В R1 PCF замерял расстояния разделения дефектов в непосредственной близости (т.е. внутри небольших кластеров дефектов). Поскольку в этой области кривые были почти идентичными, большинство кластеров дефектов должно было содержать схожие структуры ядра. В R3 с помощью ПКФ отбирались дефекты, которые были разделены большими расстояниями, обычно между отдельными кластерами или внутри очень больших кластеров. Следовательно, PCF успешно зафиксировала характерное расстояние как внутри кластеров дефектов (в основном в R1), так и среди кластеров дефектов (в основном в R3). В целом, эволюция одноточечной статистики (рис. 3а, б) и двухточечной статистики (рис. 3в) показала, что накопление дефектов было не просто вопросом плотности, а сложной эволюцией в результате двух конкурирующих процессы.

Чтобы упростить построение модели, мы выполнили анализ основных компонентов (PCA) для PCF, чтобы уменьшить его размерность. На рисунке 3d показано, что на первые два основных компонента (т.е. PCF ₁ и PCF ₂ ) приходится 93,5% и 6,3% вариации PCF соответственно. Поскольку эти компоненты эффективно суммировали распределение точечных дефектов, мы выбрали их в качестве метрик для окончательной оценки. По определению эти основные компоненты ортогональны, поэтому каждый из них отражает уникальный аспект PCF. Кроме того, эти компоненты являются результатом линейного преобразования, поэтому мы оценили линейную корреляцию каждого компонента с общей PCF, чтобы оценить полезность каждого компонента (рис. 3e). Потому что ПКФ ₁ и PCF ₂ имели значительные коэффициенты линейной корреляции Пирсона в R1 и R2, оба компонента должны быть смоделированы, чтобы зафиксировать ближний порядок внутри кластеров. Напротив, только PCF ₁ была значимой в R3, поэтому только PCF ₁ потребуется для моделирования дальнего порядка среди изолированных скоплений и внутри больших скоплений.

На рис. 3f представлены четыре статистики дефектов, которые в конечном итоге послужили выходными данными для наших моделей машинного обучения: плотность точечных дефектов, плотность дислокаций, PCF ₁ и ПКФ ₂ . Чтобы сравнить эти статистические данные, мы преобразовали их в Z -показателей, сдвинув каждую точку данных на соответствующее среднее значение и нормализовав соответствующее стандартное отклонение. Следовательно, каждая Z -оценка представляет собой количество стандартных отклонений, на которые каждая точка отклоняется от среднего значения. Интересно, что общая плотность дефектов, общая плотность дислокаций и PCF ₁ демонстрируют сильную линейную корреляцию (с коэффициентами линейной корреляции выше 0,9).7). Эти результаты подтверждают, что точечные дефекты физически связаны с дислокациями. Что касается ПКФ ₁ , напомним, что эта главная компонента имела значительный коэффициент корреляции с ПКФ для широкого диапазона длин корреляции (рис. 3д). Если PCF ₁ может хорошо фиксировать распределение дефектов, то он, безусловно, должен хорошо фиксировать и плотность дефектов. Напротив, PCF ₂ коррелирует с гораздо меньшим диапазоном длины корреляции и демонстрирует другую тенденцию на рис. 3f.

Идентификация ключевых характеристик SAED

Теперь рассмотрим модели SAED, смоделированные из облученных микроструктур. На рис. 4a–d представлены Z-баллы для HIF картин SAED: площадь, периметр, эксцентриситет и положение для первых двух семейств дифрагированных пятен. Площади пятен (рис. 4а) следовали почти той же тенденции, что и точечные дефекты (рис. 3а) и плотности дислокаций (рис. 3б), потому что дефекты обычно размывают дифракционную картину, прерывая интерференции, которые в противном случае давали бы маленькие пятна. Периметры пятен (рис. 4б) следовали той же тенденции, что и площади пятен, поскольку пятна почти равномерно уширялись, о чем свидетельствуют слабо колеблющиеся значения эксцентриситета (рис. 4в). Положения пятен (рис. 4d) также прыгали в S1 (т.е. к центру рисунка SAED), но затем колебались гораздо больше, чем площадь или периметр в S2. Положение пятна указывает длину вектора дифракции в обратном пространстве и, следовательно, соответствующее межплоскостное расстояние в реальном пространстве. По мере того как дефекты накапливались и вклинивались между кристаллографическими плоскостями, плоскости расширялись, поэтому пятна смещались внутрь. Однако по мере насыщения системы аннигиляция дефектов и слияние дефектов иногда уменьшали деформацию, позволяя плоскостям приблизиться к своим исходным положениям. Но тогда новые дефекты будут накапливаться и снова вызывать деформацию, отсюда и колебания кривых положения.

Признаки, идентифицирующие человека (HIF), включают a площадь, b периметр, c эксцентриситет и d положение для первых двух семейств пятен SAED. e Изменение HIF, захваченных основными компонентами HIF (т.е. HIF _i ). f Первые два основных компонента HIF (т.е. HIF ₁ и HIF ₂ ). g Вариация паттернов SAED, фиксируемых их основными компонентами, которые также назывались «машинно-идентифицируемыми функциями» (MIF). h Первые четыре MIF. При построении графика в зависимости от событий облучения основные компоненты были инвертированы, чтобы улучшить проверку тенденций.

Полноразмерное изображение

Учитывая сходство трендов площадей и периметров, мы произвели независимые входные данные для модели человека, выполнив PCA на наборе из 8 HIF. Если бы мы не обеспечили независимые входные данные, человеческая модель была бы подвержена ошибкам переобучения. Как показано на рис. 4e, первая главная компонента (HIF ₁ ) составлял 98,6% изменчивости HIF, а второй (HIF ₂ ) захватывал оставшиеся 1,4%. Как и ожидалось, тренд доминирующего HIF ₁ напоминал тренд точечных дефектов, дислокаций и PCF ₁ . Напротив, HIF ₂ демонстрирует довольно уникальную тенденцию, которая может быть полезна при моделировании неуловимого PCF ₂ . Несмотря на это, мы заменили 8 отдельных HIF на HIF ₁ и HIF ₂ в качестве входных данных для нашей модели человека, потому что эти основные компоненты захватывают одну и ту же структурную информацию, но независимым образом.

Чтобы сопоставить HIF и получить входные данные для модели машины, мы напрямую вычислили 76 основных компонентов 76 предварительно обработанных изображений SAED, которые служат в качестве MIF. Интересно, что распределение этих основных компонентов было гораздо более разбросанным, чем при анализе HIF. Например, на первые два основных компонента приходилось 99,8% PCF (рис. 3d) и 99,95% HIF (рис. 4e), но только 46% паттернов SAED (рис. 4g). Фактически, на первые 15 компонентов приходилось только ≈70% изменчивости паттернов SAED. К счастью, нам нужно было только зафиксировать изменчивость SAED, возникающую из-за существенных дефектов. Далее, поскольку МИФ ₁ (рис. 4h) сильно коррелировали с плотностью точечных дефектов, общей плотностью дислокаций и PCF ₁ , было гораздо больше MIF, доступных для захвата неуловимой PCF ₂ . Как объяснено в следующем подразделе, мы использовали коэффициенты корреляции, чтобы уменьшить выбор MIF для включения в модель машины, потому что выбор слишком большого количества MIF может привести к ошибке из-за переобучения.

Моделирование статистики дефектов из функций SAED

Для человеческой модели у нас было два очевидных входа: HIF ₁ и HIF ₂ . Эти два основных компонента эффективно суммировали эволюцию площади, периметра, эксцентриситета и положения для первых двух семейств пятен SAED. Как показано в таблице 1, HIF ₁ имеет сильную линейную корреляцию с плотностью точечных дефектов, плотностью дислокаций и PCF ₁ . Следовательно, человеческая модель, безусловно, зафиксирует эту статистику дефектов. Напротив, ни HIF ₁ , ни HIF ₂ не имели сильной линейной корреляции с PCF 9.0093 2 , что связано с ближним порядком распределения точечных дефектов. Удивительно, но несколько отдельных HIF показали себя лучше. Например, эксцентриситет для {200} имел коэффициент корреляции 0,28 для PCF ₂ по сравнению с 0,02 и 0,06 для HIF ₁ и HIF ₂ соответственно. Напомним, что основные компоненты HIF захватили 99% вариаций отдельных HIF, включая эксцентриситет для {200}. Таким образом, мы пришли к выводу, что взаимосвязь между HIF и PCF ₂ , вероятно, был нелинейным, если он присутствовал. В этом случае нелинейная человеческая модель (например, основанная на регрессии гауссовского процесса) потенциально все еще может предсказать PCF ₂ .

Полноразмерная таблица

В отличие от двух очевидных вариантов ввода в модели человека, у нас было множество значимых MIF, доступных для модели машины (вспомните рис. 4g). Чтобы увеличить вероятность сходимости и уменьшить вероятность ошибки переобучения, мы отобрали MIF, которые имели высокие коэффициенты линейной корреляции с желаемой статистикой дефектов. Этот метод выбора признаков может скрыть нелинейные отношения, но он является распространенным первым подходом в сообществе машинного обучения. Для текущей работы мы просто хотели получить доказательство концепции, вокруг которой позже можно было бы создать полностью оптимизированную модель. Как и в случае с HIF ₁ , MIF ₁ имели сильную линейную корреляцию с плотностью точечных дефектов, общей плотностью дислокаций и PCF ₁ . Следовательно, мы решили смоделировать эту статистику дефектов, используя только первые три MIF. Переобучение было маловероятным при использовании всего трех входных данных, а дополнительные 2 MIF могли быть полезны в нелинейном режиме. Что касается PCF ₂ , мы отметили, что несколько более высоких MIF имели значительные коэффициенты линейной корреляции, поэтому мы использовали первые 12 MIF для моделирования этой статистики дефектов.

На рис. 5 представлены графики четности, которые показывают, насколько эффективно обе модели машинного обучения декодировали четыре требуемые статистические данные о дефектах из выбранных функций SAED. Как и ожидалось, и модель человека, и модель машины зафиксировали следующую статистику дефектов, которая демонстрировала сильную линейную корреляцию с характеристиками SAED: плотность точечных дефектов, плотность дислокаций и PCF ₁ (рис. 5a–f). Однако только модель машины зафиксировала PCF ₂ , которые должны были быть нелинейно коррелированы с MIF (рис. 5g, h). Эта разница в производительности для прогнозирования двухточечной статистики (особенно в ближнем порядке) указывает на то, что шаблоны SAED содержат нетривиальные отпечатки пальцев, неузнаваемые человеком.

Оцениваемые показатели представляют собой Z -баллы для следующего: общая плотность точечных дефектов ( a и b ), общая плотность дислокаций ( c и d ) и первые два главных компонента парная корреляционная функция (ПКФ) распределения точечных дефектов ( e – h ). Черная линия — это y  =  x ссылка. Предоставляются коэффициент корреляции Пирсона (CORR), среднеквадратическая ошибка (ERROR) и стандартное отклонение (STDEV) по сравнению с этой контрольной линией.

Полноразмерное изображение

Обсуждение

Путем соединения характеристик виртуальных структур SAED с разнообразной статистикой дефектов облученных микроструктур эта работа демонстрирует возможности машинного обучения при декодировании 2D-дифрактограмм. В частности, мы построили «человеческую модель», которая вводит HIF, и «машинную модель», которая вводит MIF. Обе модели были основаны на одном и том же алгоритме машинного обучения, поэтому различия в производительности были связаны исключительно с входными данными. Человеческая модель, безусловно, имела преимущество в интерпретируемости своих входных данных и фиксировала одноточечную статистику (то есть плотность точечных дефектов и общую плотность дислокаций). Однако HIF не полностью оценили паттерны SAED, поэтому человеческая модель не смогла зафиксировать двухточечную статистику (т. Е. PCF распределения точка-дефект). Напротив, за счет включения функций, недоступных для распознавания человеком, модель машины зафиксировала всю оцененную статистику дефектов. MIF модели машины были получены в результате всестороннего прямого анализа полных шаблонов SAED, поэтому избежать систематической ошибки выбора функций было намного проще, чем с HIF. Кроме того, наши MIF были независимыми по определению, поэтому было легче избежать ошибок переобучения с MIF, чем с часто коррелирующими HIF.

Даже в качестве доказательства концепции обе наши модели более точно и всесторонне декодировали дифрактограммы, чем традиционные подходы. Однако наша структура может быть легко улучшена еще больше на обоих этапах процесса декодирования. Что касается идентификации особенностей дифрактограммы, мы могли бы расширить типы входных данных. Например, мы могли бы включить шаблоны SAED с другими осями зоны и/или добавить информацию о пространственной группе ⁴⁴ . Вместо идентификации MIF с помощью PCA мы могли бы использовать статистику текстуры/формы 9. 0009 45,46 , обучение автоэнкодеров, генеративные нейронные сети или трансферное обучение (из предварительно обученных сверточных нейронных сетей). Что касается построения модели, мы могли бы оптимизировать выбор функций и/или оценить другие алгоритмы машинного обучения. Например, мы могли бы рассмотреть другие комбинации основных компонентов для нашей модели машины. Что касается самого алгоритма машинного обучения, мы успешно использовали регрессию гауссовского процесса для захвата как линейных, так и нелинейных отношений в относительно небольшом наборе данных. В качестве альтернативы мы могли бы оценить эффективность множества других алгоритмов, включая машины опорных векторов, случайные леса и k-ближайших соседей.

Забегая вперед, мы отмечаем, что наша схема может быть расширена на другую структурную статистику, другие условия нагрузки, другие материалы и другие методы дифракции. В настоящей работе мы оценивали точечные дефекты и дислокации в облученной меди с помощью электронной дифракции, но те же методы можно было бы применить, например, к дисклинациям усталостной керамики, исследованной жестким рентгеновским излучением. Кроме того, модели машинного обучения не должны были строиться исключительно на данных, основанных на моделировании. Мы решили проиллюстрировать нашу концепцию с помощью моделирования, чтобы установить исчерпывающую статистику дефектов, которая послужит основой для оценки модели. Однако экспериментальные данные можно было бы использовать для изучения нюансов эффектов, таких как динамическая дифракция и сложные условия нагрузки в более крупных системах.

Методы

Ускоренное моделирование облучения

Мы использовали крупномасштабный атомно-молекулярный массивно-параллельный симулятор (LAMMPS) ⁴⁷ (который представляет собой программу молекулярной динамики с открытым исходным кодом) с атомистическим каскадным методом пониженного порядка ( РПАЦ) ⁴⁸ для имитации радиационного повреждения меди. Вместо дорогостоящего моделирования серии последовательных каскадов, инициированных первично выбитыми атомами (PKA), метод ROAC одновременно моделирует несколько каскадов одновременно, аппроксимируя каскады столкновений как случайно расположенные области ядро-оболочка, при условии, что области ядра не перекрываются. Оболочки фиксируют дальние, атермические, скорректированные рекомбинацией смещения на атом, а ядра фиксируют ближние замены, вызванные тепловыми всплесками, на атом ⁴⁹ . В зависимости от количества атомов и энергии спектра отдачи метод ROAC может моделировать события облучения в 10 000 раз быстрее, чем последовательное моделирование PKA ⁴⁸ . Следовательно, мы смогли смоделировать большое количество событий облучения для создания сложных дефектных структур. В частности, мы ввели в общей сложности 38 000 событий облучения ионами меди с энергией 1 МэВ (500 событий отдачи были вставлены каждые 20 пс, что привело к 76 уникальным дефектным структурам) в полностью периодический образец меди с 4 миллионами атомов при комнатной температуре (300 K). ). Мы смоделировали межатомные взаимодействия с потенциалом метода встроенного атома, который включал в себя как ядерное торможение ⁵⁰ и электронный останов ^51,52 . Мы откалибровали структуры ядро-оболочка для широкого диапазона энергий отдачи, выполнив последовательное моделирование PKA в объемной меди ⁴⁸ , а затем включив эти результаты в расширение модели Norgett-Robinson-Torrens DPA ⁴⁹ .

Характеристика дефектов

Для каждой облученной структуры мы идентифицировали точечные дефекты с помощью сопоставления многогранных шаблонов ⁵³ . Используя эту технику, мы сравнили локальное соседство каждого атома с соседством исходного гранецентрированного кубического кристалла. Дефектами считались атомы, отклонившиеся не менее чем на 0,1 Å. Мы также идентифицировали дислокации (то есть линейные дефекты) с помощью алгоритма анализа дислокаций в OVITO 9.0009 54 . Мы рассмотрели парциальные дроби Шокли (т.е. 1/6〈112〉), лестничные стержни (т.е. 1/6〈100〉 и 1/3〈100〉) и другие. Чтобы охарактеризовать морфологию радиационного повреждения, мы вычислили PCF ^55,56 из вокселизированного представления распределения точечных дефектов. Этот подход имел тот же эффект, что и вычисление функции радиального распределения для дискретных данных с последующим выполнением сглаживания ⁵⁷ . Для вокселизации каждому атому, не находящемуся в его положении в решетке, был назначен сферический объем с радиусом 3 Å (что было немного больше, чем расстояние до ближайшего соседа), а затем объединены перекрывающиеся объемы. Автокорреляционная функция была рассчитана для этой непрерывной области и радиально усреднена для получения PCF. Из-за высокой размерности этой двухточечной статистики мы выполнили PCA на PCF с помощью научного набора 9.0009 58 .

Моделирование электронной дифракции

Для каждой облученной структуры мы создали виртуальную картину SAED с помощью пользовательского пакета дифракции LAMMPS ^59,60 . Этот пакет вычисляет кинематические электронные дифрактограммы непосредственно из атомистического моделирования без предварительного знания базовой кристаллической структуры. Этот пакет уже успешно использовался для детализации образования каскада смещения в предыдущем исследовании ⁵¹ . Мы моделировали картины SAED вдоль оси зоны \(\left[100\right]\) с длиной волны падающих электронов 0,0251 Å, что соответствует электронному пучку с энергией 200 кэВ. Чтобы обеспечить достаточную дискретизацию обратного пространства в структурах SAED и повысить вероятность выполнения условия Брэгга, мы использовали шаг обратной решетки 0,001 Å ⁻¹ с толщиной сферы Эвальда 0,005 Å ⁻¹ . Максимальная исследуемая область обратного пространства была ограничена 1,25 Å ⁻¹ , чтобы захватить дифрагированные пятна, соответствующие двум наиболее доминирующим семействам плоскостей.

Характеристики дифрактограмм

Чтобы подготовить каждую модель SAED для характеристики, мы выполнили ряд шагов предварительной обработки. Во-первых, мы применили как логарифмическое преобразование по основанию 10, так и квадратную обрезку, чтобы подчеркнуть интенсивность пятен из двух наиболее доминирующих семейств плоскостей (то есть {200} и {220}). Затем мы сгладили карту интенсивности с помощью размытия по Гауссу, чтобы упростить идентификацию признаков. Наконец, мы удалили прямое центральное пятно (которое нельзя измерить экспериментально) и уменьшили влияние повторных стержней (которые более заметны в моделировании, чем в эксперименте), наложив фиксированную маску. Мы построили эту маску, подгоняя круглые области к центроидам дифрагированных пятен на картине SAED необлученной меди.

После предварительной обработки мы охарактеризовали дифрактограммы. Для HIF мы идентифицировали дифракционные пятна (построив бинарную карту с пороговым значением 5% от максимальной интенсивности) для вычисления площади, периметра, положения (через его центр тяжести) и эксцентриситета (через изображение ⁶¹ из научного набора). ) для каждого места. Усреднение этих значений по каждому из двух семейств пятен дало в общей сложности восемь HIF на шаблон SAED. Включение коррелированных входных данных в модель усложнило бы ее сходимость и поставило бы под угрозу ее точность, поэтому мы выполнили PCA для полного набора HIF. Полученные основные компоненты в конечном итоге послужат входными данными для модели человека. Для MIF мы просто выполнили PCA непосредственно на предварительно обработанных шаблонах SAED. По сравнению с человеческим подходом этот машинный подход был более простым и, следовательно, более надежным. Например, нет необходимости определять, какие признаки характеризовать, какой порог использовать или как обеспечить независимость признаков. Однако нам нужно было уменьшить выбор MIF, чтобы избежать переобучения. Как подробно описано в разделе «Результаты», мы использовали коэффициент линейной корреляции Пирсона для информирования о нашем выборе функций.

Построение модели

Мы использовали регрессию гауссовского процесса, реализованную в научном наборе ^58,62 , чтобы связать функции SAED с желаемой статистикой дефектов. Этот непараметрический байесовский подход был выбран из-за его способности фиксировать нелинейные зависимости в относительно небольших объемах данных. Набор данных включал функции SAED (HIF и MIF) и соответствующие им статистические метки дефектов. Чтобы построить как модель человека, так и модель машины, а также вычислить их распределения ошибок, мы использовали ядро ​​радиальной базисной функции, которое кодирует гладкость функций (таким образом, что сходство входных данных соответствует сходству выходных данных). Это ядро ​​имеет два гиперпараметра: дисперсию сигнала и шкалу плотности. Мы настроили эти гиперпараметры, максимизировав логарифмическую предельную вероятность обучающих данных, используя оптимизатор на основе градиента для повышения эффективности. Поскольку логарифмическое предельное правдоподобие не обязательно было выпуклым, использовались несколько перезапусков оптимизатора с разными инициализациями. Мы использовали k-кратную перекрестную проверку для 50 разделений данных (80% обучения и 20% тестирования).

Доступность данных

Данные, подтверждающие результаты этого исследования, можно получить у соответствующего автора по обоснованному запросу.

Наличие кода

Коды, использованные для расчета результатов этого исследования, можно получить у соответствующего автора по обоснованному запросу.

Ссылки

1. Zewail, A. H. 4D дифракция сверхбыстрых электронов, кристаллография и микроскопия. Год. Преподобный физ. хим. 57 , 65–103 (2006).

   КАС Статья Google ученый

2. Мо, М. З. и др. Переход от гетерогенного к гомогенному плавлению визуализируется с помощью дифракции сверхбыстрых электронов. Наука 360 , 1451–1455 (2018).

   КАС Статья Google ученый

3. Цао, Дж. и др. Фемтосекундная дифракция электронов для прямого измерения сверхбыстрых движений атомов. Заявл. физ. лат. 83 , 1044–1046 (2003).

   КАС Статья Google ученый

4. Холт М., Хардер Р., Винарски Р. и Роуз В. Методы наноразмерной жесткой рентгеновской микроскопии для исследования материалов. Год. Преподобный Матер. Рез. 43 , 183–211 (2013).

   КАС Статья Google ученый

5. Шанкар, С. С. и др. Биологический синтез треугольных золотых нанопризм. Нац. Матер. 3 , 482–488 (2004).

   КАС Статья Google ученый

6. Ванакор, Г. М., Фитцпатрик, А. В. П. и Зевайл, А. Х. Четырехмерная электронная микроскопия: сверхбыстрая визуализация, дифракция и спектроскопия в материаловедении и биологии. Nano Today 11 , 228–249 (2016).

   КАС Статья Google ученый

7. Клабберс, М.Т.Б. и Абрахамс, Дж.П. Дифракция электронов и трехмерная кристаллография для структурной биологии. Кристаллогр. 24 , 176–204 (2018).

   КАС Статья Google ученый

8. Липпенс, Б. К. и Де Бур, Дж. Х. Изучение фазовых превращений при прокаливании гидроксидов алюминия методом электронной дифракции на выбранных участках. Acta Кристаллогр. 17 , 1312–1321 (1964).

   КАС Статья Google ученый

9. Шварц А. Дж., Кумар М., Адамс Б. Л. и Филд Д. П.  Дифракция обратного рассеяния электронов в материаловедении , том. 2 (Спрингер, 2009).

10. Гейсс, Р. Х., Стрит, Г. Б., Фольксен, В. и Эконом, Дж. Определение структуры полимера с использованием методов электронной дифракции. IBM J. Res. Дев. 27 , 321–329 (1983).

    КАС Статья Google ученый

11. Колб, У., Горелик, Т.Е., Мугнайоли, Э. и Стюарт, А. Структурная характеристика органических веществ с использованием ручной и автоматизированной электронной дифракции. Полим. 50 , 385–409 (2010).

    КАС Статья Google ученый

12. Weidenthaler, C. Подводные камни при характеристике нанопористых и наноразмерных материалов. Nanoscale 3 , 792–810 (2011).

    КАС Статья Google ученый

13. Кунка, К., Бойс, Б.Л., Фойлс, С.М. и Дингревиль, Р. Выявление несоответствий в методах рентгеновской ширины для наноматериалов. Nanoscale 11 , 22456–22466 (2019).

    КАС Статья Google ученый

14. Нам, К.-В. и другие. Объединение методов синхротронной рентгеновской дифракции и поглощения in situ с просвечивающей электронной микроскопией для изучения причин термической нестабильности в перегруженных катодных материалах для литий-ионных аккумуляторов. Доп. Функц. Матер. 23 , 1047–1063 (2013).

    КАС Статья Google ученый

15. Seymour, T. et al. Эволюция дислокационной структуры в облученном нейтронами Zircaloy-2 изучена методом синхротронного анализа профиля пиков рентгеновской дифракции. Acta Mater. 126 , 102–113 (2017).

    КАС Статья Google ученый

16. Гонг, X., Но, Х., Джаннески, Н. К. и Фарха, О. К. Исследование кинетической и термодинамической топологий металлоорганических каркасов с помощью комбинированной просвечивающей электронной микроскопии и рентгеноструктурного анализа. Дж. Ам. хим. соц. 141 , 6146–6151 (2019).

    КАС Статья Google ученый

17. Escobar, D. P., Depover, T., Duprez, L., Verbeken, K. & Verhaege, M. Комбинированная термодесорбционная спектроскопия, дифференциальная сканирующая калориметрия, сканирующая электронная микроскопия и рентгеноструктурное исследование захвата водорода на холоду деформированная ТРИП сталь. Acta Mater. 60 , 2593–2605 (2012).

    Артикул КАС Google ученый

18. “>

    Розенталь, М. и др. Тепловидение высокого разрешения с комбинацией рентгеновской дифракции с нанофокусом и сверхбыстрой калориметрии чипа. J. Синхротронное излучение. 21 , 223–228 (2014).

    КАС Статья Google ученый

19. Хафизов М. и др. Объединение измерений мезомасштабного теплового переноса и рентгеновской дифракции для описания ранней стадии эволюции дефектов, вызванных облучением, в керамике. Acta Mater. 193 , 61–70 (2020).

    КАС Статья Google ученый

20. Керн, Дж. и др. Получение снимков фотосинтетического окисления воды с использованием фемтосекундной рентгеновской дифракции и спектроскопии. Нац. коммун. 5 , 1–11 (2014).

    Артикул КАС Google ученый

21. Григель, К. и др. In situ кинетика модификаций, индуцированных быстрыми тяжелыми ионами в Al ₂ O ₃ : Образование центра окраски, структурная модификация и аморфизация. Acta Mater. 140 , 157–167 (2017).

    КАС Статья Google ученый

22. Менделев, М. И., Сорделе, Д. Дж. и Крамер, М. Дж. Использование атомистического компьютерного моделирования для анализа данных дифракции рентгеновских лучей от металлических стекол. J. Appl. физ. 102 , 043501 (2007).

    Артикул КАС Google ученый

23. Li, S. et al. Влияние плотности алкильных цепей и температуры на структурные свойства ионных жидкостей на основе пирролидиния: комбинированное атомистическое моделирование и исследование малоуглового рентгеновского рассеяния. J. Phys. хим. лат. 3 , 125–130 (2012).

    КАС Статья Google ученый

24. “>

    Никиель Ф., Битцек Э. и Спикер Э. Сочетание атомистического моделирования и рентгеновской дифракции для характеристики наноструктур: тематическое исследование пятикратно сдвоенных нанопроволок. ACS Nano 8 , 1629–1638 (2014).

    КАС Статья Google ученый

25. Ким Г. и др. Первые принципы и предсказания машинного обучения упругости высокоэнтропийных сплавов с сильно искаженной решеткой с экспериментальной проверкой. Acta Mater. 181 , 124–138 (2019).

    КАС Статья Google ученый

26. Мейсон, Д. Р. и др. Наблюдение переходных и асимптотических структурных состояний вольфрама, подвергнутого облучению. Физ. Преподобный Летт. 125 , 225503 (2020).

    КАС Статья Google ученый

27. Kusne, A. G. et al. Машинное обучение «на лету» для высокопроизводительных экспериментов: поиск постоянных магнитов без редкоземельных элементов. Науч. 4 , 1–7 (2014).

    Google ученый

28. Ивасаки Ю., Кусне А. Г. и Такеучи И. Сравнение мер несходства для кластерного анализа данных рентгеновской дифракции из комбинаторных библиотек. npj Вычисл. Матер. 3 , 1–9 (2017).

    КАС Статья Google ученый

29. Ке, Т.-В. и другие. Инструмент скрининга на основе сверточной нейронной сети для серийной рентгеновской кристаллографии. J. Синхротронное излучение. 25 , 655–670 (2018).

    КАС Статья Google ученый

30. Станев В. и др. Неконтролируемое фазовое картирование данных рентгеновской дифракции с помощью неотрицательной матричной факторизации, интегрированной с пользовательской кластеризацией. npj Вычисл. Матер. 4 , 1–10 (2018).

    Артикул КАС Google ученый

31. Агияр, Дж. А., Гонг, М. Л., Уночич, Р. Р., Тасдизен, Т. и Миллер, Б. Д. Декодирование кристаллографии из наборов данных электронной визуализации и дифракции с высоким разрешением с помощью глубокого обучения. Науч. Доп. 5 , eaaw1949 (2019).

    КАС Статья Google ученый

32. Garcia-Cardona, C. et al. Обучение прогнозированию структуры материала по данным рассеяния нейтронов. В 2019 Международная конференция IEEE по большим данным (Big Data) , 4490–4497 (IEEE, 2019).

33. Овьедо, Ф. и др. Быстрая и интерпретируемая классификация небольших наборов данных рентгеновской дифракции с использованием аугментации данных и глубоких нейронных сетей. npj Вычисл. Матер. 5 , 1–9 (2019).

    КАС Статья Google ученый

34. Сонг, Ю., Тамура, Н., Чжан, К., Карами, М. и Чен, X. Подход, основанный на данных, для анализа синхротронного рентгеновского микродифракционного анализа Лауэ. Acta Кристаллогр. А 75 , 876–888 (2019).

    КАС Статья Google ученый

35. Салливан, Б. и др. BraggNet: интегрирование пиков Брэгга с использованием нейронных сетей. J. Appl. Кристаллогр. 52 , 854–863 (2019).

    КАС Статья Google ученый

36. Сан, С. и др. Ускоренная разработка материалов на основе перовскитов за счет высокопроизводительного синтеза и диагностики с помощью машинного обучения. Джоуль 3 , 1437–1451 (2019).

    КАС Статья Google ученый

37. “>

    Cherukara, M.J. et al. Сканирование когерентной дифракции с высоким разрешением с поддержкой искусственного интеллекта. Заявл. физ. лат. 117 , 044103 (2020).

    КАС Статья Google ученый

38. Kaufmann, K. et al. Определение симметрии кристалла в электронной дифракции с использованием машинного обучения. Наука 367 , 564–568 (2020).

    КАС Статья Google ученый

39. Ли, Дж.-В., Парк, В.Б., Ли, Дж.Х., Сингх, С.П. и Сон, К.-С. Метод глубокого обучения для идентификации фаз в многофазных неорганических соединениях с использованием синтетических порошковых рентгенограмм. Нац. коммун. 11 , 1–11 (2020).

    Google ученый

40. Тионг, Л.К.О., Ким, Дж., Хан, С.С. и Ким, Д. Идентификация симметрии кристалла по зашумленным дифракционным картинам с помощью анализа формы и глубокого обучения. npj Вычисл. Матер. 6 , 1–11 (2020).

    Артикул Google ученый

41. Wang, H. et al. Быстрая идентификация картин дифракции рентгеновских лучей на основе очень ограниченных данных с помощью интерпретируемых сверточных нейронных сетей. J. Chem. Инф. Модель. 60 , 2004–2011 (2020).

    КАС Статья Google ученый

42. Чан, Х. и др. Трехмерное нанокогерентное изображение в режиме реального времени с помощью глубокого обучения с учетом физики. Препринт на https://arxiv.org/abs/2006.09441 (2020).

43. Caturla, M.J. et al. Сравнительное исследование накопления радиационных повреждений в Cu и Fe. J. Nucl. Матер. 276 , 13–21 (2000).

    КАС Статья Google ученый

44. Лю, К. -Х., Тао, Ю., Хсу, Д., Ду, К. и Биллиндж, С.Дж.Л. Использование подхода машинного обучения для определения пространственной группы структуры по функции распределения атомных пар. Acta Кристаллогр. А 75 , 633–643 (2019).

    КАС Статья Google ученый

45. Харалик Р. М., Шанмугам К. и Динштейн И. Текстурные признаки для классификации изображений. IEEE Trans. Сист. Человек Киберн . 610–621 (1973).

46. Ойала, Т., Пиетикайнен, М. и Маенпаа, Т. Классификация текстур в оттенках серого с несколькими разрешениями и инвариантность к вращению с локальными бинарными паттернами. IEEE Trans. Анальный узор. Мах. Интел. 24 , 971–987 (2002).

    Артикул Google ученый

47. Плимптон, С. Быстрые параллельные алгоритмы для молекулярной динамики ближнего действия. Дж. Вычисл. физ. 117 , 1–19 (1995).

    КАС Статья Google ученый

48. Чен Э. Ю., Део К. и Дингревиль Р. Атомистический каскадный метод пониженного порядка для моделирования радиационных повреждений металлов. J. Phys. Конденс. Материя 32 , 045402 (2020).

    КАС Статья Google ученый

49. Нордлунд, К. и др. Улучшение расчетов смещения и замещения атомов с помощью физически реалистичных моделей повреждений. Нац. коммун. 9 , 1–8 (2018).

    КАС Статья Google ученый

50. Циглер, Дж. Ф. и Бирсак, Дж. П. Торможение и диапазон ионов в веществе. В Treatise on Heavy Ion Science , 93–129 (Springer, 1985).

51. Stewart, J.A. et al. Характеристика одиночных изолированных событий радиационного повреждения из молекулярной динамики с помощью методов виртуальной дифракции. J. Appl. физ. 123 , 165902 (2018).

    Артикул КАС Google ученый

52. Lee, C.-W., Stewart, J., Dingreville, R., Foiles, S. & Schleife, A. Многомасштабное моделирование динамики электронов и ионов в самооблученном кремнии. Физ. B 102 , 024107 (2020 г.).

    КАС Статья Google ученый

53. Ларсен, П. М., Шмидт, С. и Шиотц, Дж. Надежная структурная идентификация с помощью сопоставления многогранных шаблонов. Модель. Симул. Матер. науч. англ. 24 , 055007 (2016).

    Артикул КАС Google ученый

54. Стуковски А., Булатов В. В. и Арсенлис А. Автоматизированная идентификация и индексация дислокаций на границах раздела кристаллов. Модель . Симул. Матер. науч. англ. 20 , 085007 (2012).

    Артикул Google ученый

55. Torquato, S. Статистическое описание микроструктур. год. Преподобный Матер. Рез. 32 , 77–111 (2002).

    КАС Статья Google ученый

56. Талукдар, М.С., Торсетер, О. и Иоаннидис, М.А. Стохастическая реконструкция дисперсных сред по двумерным изображениям. J. Коллоидный интерфейс Sci. 248 , 419–428 (2002).

    КАС Статья Google ученый

57. Визосо, Д., Део, К. и Дингревиль, Р. Масштабные законы и стабильность кластеров наноразмерных дефектов в ниобии с помощью атомистического моделирования и статистического анализа. Дж. Матер. науч. 54 , 14002–14028 (2019).

    КАС Статья Google ученый

58. “>

    Педрегоса, Ф. и др. Scikit-learn: Машинное обучение в Python. Дж. Маха. Учиться. Рез. 12 , 2825–2830 (2011).

    Google ученый

59. Коулман С., Спирот Д. и Каполунго Л. Виртуальный дифракционный анализ симметричных [0 1 0] границ зерен наклона Ni. Модель. Симул. Матер. науч. англ. 21 , 055020 (2013).

    КАС Статья Google ученый

60. Коулман С., Сичани М. и Спирот Д. Вычислительный алгоритм для создания виртуальных рентгеновских и электронных дифракционных картин на основе атомистического моделирования. JOM 66 , 408–416 (2014).

    КАС Статья Google ученый

61. Van der Walt, S. et al. Scikit-image: обработка изображений в python. PeerJ 2 , e453 (2014).

    Артикул Google ученый

62. “>

    Зиатдинов М. и др. Механизм визуализации для гиперспектральной сканирующей зондовой микроскопии с помощью моделирования гауссовского процесса. npj Вычисл. Матер. 6 , 1–7 (2020).

    Артикул Google ученый

63. Стуковски, А. Визуализация и анализ данных атомистического моделирования с помощью OVITO – Open Visualization Tool. Модель . Симул. Матер. науч. англ. 18 , 015012 (2009).

    Артикул Google ученый

64. Аячит, У. Руководство ParaView: приложение для параллельной визуализации (Kitware, Inc., 2015).

Ссылки на скачивание

Благодарности

Мы признательны J. Weeks из Word Tree Consulting за услуги по редактированию и D.L. Medlin из Sandia National Laboratories за обзор рукописи. Этот материал основан на работе, поддержанной Министерством энергетики США, Управлением науки, Управлением фундаментальных энергетических наук, данных, искусственного интеллекта и машинного обучения в программе DOE Scientific User Features под номером премии 34532. A.S. и С.Р.К. подтвердить финансирование от премии ONR N00014-18-1-2879. В КАЧЕСТВЕ. и С.Р.К. также признательны за ресурсы и услуги киберинфраструктуры, предоставленные Партнерством по передовой вычислительной среде (PACE) в Технологическом институте Джорджии и NSF, которые финансировали кластер Hive, использованный в этом исследовании, в рамках гранта 1828187. C.K. и RD частично поддерживаются Центром интегрированных нанотехнологий, пользовательским центром Управления науки Министерства энергетики США. Е.Ю.К. поддерживается программой лабораторных исследований и разработок (LDRD) в Sandia National Laboratories. Национальная лаборатория Sandia — это многоцелевая лаборатория, управляемая и управляемая National Technology and Engineering Solutions of Sandia, LLC., дочерней компанией Honeywell International, Inc., для Национального управления ядерной безопасности Министерства энергетики США по контракту DE-NA0003525. . Мнения, выраженные в статье, не обязательно отражают точку зрения Министерства энергетики США или правительства США.

Author information

Authors and Affiliations

1. Center for Integrated Nanotechnologies, Sandia National Laboratories, Albuquerque, NM, USA

   Cody Kunka, Elton Y. Chen & Rémi Dingreville

2. Georgia Institute of Technology, Atlanta, Джорджия, США

   Апаар Шанкер и Сурья Р. Калидинди

Авторы

1. Коди Кунка

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Академия

2. Apaar Shanker

   Посмотреть публикации автора

   Вы также можете искать этого автора в PubMed Google Scholar

3. Elton Y. Chen

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Scholar

4. Surya R. Kalidindi

   Посмотреть публикации автора

   Вы также можете искать этого автора в PubMed Google Scholar

5. Rémi Dingreville

   Посмотреть публикации автора

   Вы также можете искать этого автора в PubMed Google Scholar

Contributions

CK, A. S., SRK и RD придумали эту идею; С.К. выполнено моделирование виртуальной дифракции; Е.Ю.К. выполнил атомистическое моделирование; В КАЧЕСТВЕ. выполнили разработку функций и обучение машинному обучению. Р.Д. и С.Р.К. руководил работой. Все авторы участвовали в обсуждении и написании статьи.

Автор, ответственный за переписку

Реми Денгревиль.

Заявление об этике

Конкурирующие интересы

Авторы не заявляют об отсутствии конкурирующих интересов.

Дополнительная информация

Примечание издателя Springer Nature остается нейтральной в отношении юрисдикционных претензий в опубликованных картах и ​​институциональной принадлежности.

Права и разрешения

Открытый доступ Эта статья находится под лицензией Creative Commons Attribution 4.0 International License, которая разрешает использование, совместное использование, адаптацию, распространение и воспроизведение на любом носителе или в любом формате при условии, что вы укажете соответствующую ссылку на оригинальный автор(ы) и источник, предоставьте ссылку на лицензию Creative Commons и укажите, были ли внесены изменения. Изображения или другие сторонние материалы в этой статье включены в лицензию Creative Commons для статьи, если иное не указано в кредитной строке материала. Если материал не включен в лицензию Creative Commons статьи, а ваше предполагаемое использование не разрешено законом или выходит за рамки разрешенного использования, вам необходимо получить разрешение непосредственно от правообладателя. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/4.0/.

Перепечатка и разрешения

Об этой статье

Эту статью цитирует

• Фазовая классификация сплавов с несколькими основными элементами с помощью интерпретируемого машинного обучения

  • Кёнтхэ Ли
  • Мукил В. Айясами
  • Прасанна В. Балачандран

  npj Расчетные материалы (2022)

Сколько лет моему велосипеду Raleigh и 4 способа узнать возраст вашего велосипеда

Если и существует бренд, который действительно произвел революцию в велосипедной индустрии, то это Raleigh Bicycle Company. Это культовый велосипедный бренд, который работает с 1885 года. Бренд представил миру велосипеды Chopper, Grifter и Burner BMX.

С момента основания этот британский производитель велосипедов продолжает выпускать велосипеды, удовлетворяющие потребности различных пользователей. Сегодня компания фокусирует свое производство на гибридных, электрических и детских велосипедах.

Благодаря ассортименту велосипедов, которые бренд производит с 1885 года, приобретение винтажного велосипеда Raleigh заставит вас задуматься: сколько лет моему велосипеду Raleigh? Определение возраста вашего велосипеда Raleigh требует работы и некоторых исследовательских навыков. Вам нужно найти серийный номер, чтобы узнать, сколько лет вашему Raleigh.

Оглавление

• Сколько лет моему велосипеду Raleigh — Знакомство с вашим велосипедом Raleigh
  • 1. Всегда проверяйте серийный номер
  • 2. Используйте как онлайн, так и оффлайн литературу
  • 3. Check for the specific parts
  • 4. Ask the experts
• Raleigh Serial Number Information
  • 1. 1947-1955
  • 2. 1955-1964
  • 3. 1963-1969
  • 4. 1970 -1972
  • 5. 1973
  • 6. 1973 -1982+
  • 7. Raleigh USA Serial System
  • . Роли Байк

    Бренд Raleigh – это компания с более чем вековой историей, создавшая самые старые и лучшие модели велосипедов. Компания была основана в 1885 году в Ноттингеме, Англия, и создала почти 130-летнюю традицию производства велосипедов.

    Благодаря своему долгому и прочному присутствию в велосипедной индустрии, вы потеряете счет количеству моделей и велосипедов, произведенных Raleigh. Таким образом, важно обратить внимание на следующее, чтобы определить возраст вашего велосипеда:

    1. Всегда проверяйте серийный номер

    Если вы когда-либо приобретали винтажный и старый велосипед Raleigh, первое, на что вы должны обратить внимание, это серийный номер велосипеда Raleigh. Серийные номера штампуются на велосипеде в процессе производства. Это отличный способ отличить велосипед от остальных моделей бренда.

    Для велосипедов Raleigh часто обращают внимание как на модель, так и на год выпуска велосипеда. Вы можете увидеть серийные номера сбоку на выступе сиденья, спереди на выступе сиденья или даже на нижнем кронштейне.

    Серийный номер — это самый простой способ определить возраст вашего велосипеда Raleigh и стоимость винтажного велосипеда Raleigh.

    2. Используйте как онлайн, так и офлайн-литературу

    Raleigh — культовый бренд с многолетней историей и производственным процессом. Существует доступная литература о бренде, которая даст вам представление о возрасте вашего собственного велосипеда.

    Есть определенные периоды, когда компания представляла модели конкретных марок. Таким образом, вы сможете узнать, к какому десятилетию принадлежит ваш велосипед. Поскольку это британский бренд, вы можете обратиться к велосипедным организациям, таким как National Cycle Club, которые могут предоставить информацию о велосипедах Raleigh.

    Вы также можете обратиться в Национальный архив велосипедов, в базе данных которого содержится огромная коллекция моделей велосипедов. Эти учреждения могут помочь вам определить правильный возраст вашего велосипеда Raleigh.

    3. Проверьте наличие конкретных деталей

    Еще один способ дать вам представление о возрасте вашего велосипеда – это его компоненты и детали. Велосипедные запчасти и аксессуары также могут помочь вам в знакомстве с вашим велосипедом. Поскольку винтажные велосипеды могут передаваться от одного пользователя к другому, ищите детали, которые не были заменены или заменены старыми владельцами.

    Вы можете проверить наличие конкретных деталей, таких как рама, амортизационная вилка, фрикционные переключатели, в качестве отправной точки. Эти определенные детали также могут помочь вам определить правильный возраст вашего велосипеда Raleigh.

    4. Спросите у экспертов

    Если вы ищете кого-то, кого вы можете спросить о возрасте вашего велосипеда, вы можете не искать дальше, так как владельцы велосипедных магазинов хорошо разбираются в велосипедах. Большинство людей, работающих в веломагазинах, профессионально разбираются в различных моделях велосипедов.

    С их помощью вы сможете узнать, в каком году был выпущен ваш Raleigh. Легко получить доступ к информации и получить больше знаний о велосипедах.

    Информация о серийном номере Raleigh

    Компания Raleigh имеет специальную периодизацию маркировки и нанесения серийных номеров Raleigh на свою продукцию. Таким образом, вы сможете определить, к какому десятилетию или году относится ваш велосипед. В него входят:

    1. 1947-1955

    В этот период Рэли включил письма в свои серии и датировки. Серийный номер велосипеда Raleigh расположен сбоку от проушины сиденья, спереди проушины сиденья или на нижнем кронштейне.

    Серийный номер в этот период состоит из шести цифр, за которыми обычно следует буква P или T. Буква P была введена и использовалась до 1950 года, а буква T использовалась в середине 1950-х годов.

    Другое соглашение, использовавшееся специально в 1948 году, имело 4-5-значные серийные номера, за которыми следовали две случайные буквы, такие как 12345AB.

    2. 1955-1964

    После 1955 г. компания Raleigh представила другую последовательную систему. Серийный номер в этот период обычно имеет префикс RA или RB и сопровождается от 4 до 5 цифровых цифр. Вы также можете увидеть дату на выступе сиденья.

    В этот период компания также ввела букву N в свою технику датировки. N означает Ноттингем, где производились модели велосипедов.

    3. 1963-1969

    В этот период серийная система снова изменилась. На этот раз он состоит из семизначного серийного номера, в отличие от разбирательств только с 4-5 цифрами. Большинство 7-значных серийных номеров находятся на нижней скобе велосипеда. Ее также называют последовательной системой каретки.

    4. 1970-1972

    В 1972 году Роли снова ввел 5-6-значный серийный номер. За это время серийный номер никогда не превышал шести цифр, и его можно увидеть в моделях Grand Prix и Super Course. Серийный номер можно найти на выступе сиденья, левом дропауте, например, в моделях Grand Prix.

    5. 1973

    Известные модели велосипедов Raleigh, такие как Grand Prix, Super Course и Grand Sports, имеют более узнаваемую серийную систему. Серийный номер обычно начинается с нуля и состоит из 7 цифр. Вы можете увидеть серийный номер за пределами левого дропаута ваших велосипедов.

    6. 1973 – 1982+

    Это были годы, когда компания разработала более стандартизированную серийную систему. Серийные номера изначально состоят из двух букв, за которыми следует серия из шести цифр.

    Первая буква соответствует заводу-изготовителю, например:

    • N — Ноттингем
    • З – Мастерская
    • Э – Энид США
    • Г — Газель
    • М – Малайзия
    • Р – Канада
    • D – Ирландия
    • H – Хэндсворт Великобритания

    Затем число указывало на месяц изготовления рамы и год.

    7. Серийная система Raleigh USA

    Этот тип применяется только для японских и тайваньских велосипедных рам. Серийные номера выбиты на каретке велосипеда.

    8. Профессиональные серийные номера Ilkeston SBDU Team

    Это текущая серийная система марки. Он поставляется с буквой SB, за которой следуют четыре цифры. Эти модели обычно производятся на заводе Raleigh в Илкестоне.

    Заключение

    Датировка вашего велосипеда Raleigh может быть сложным процессом, но стоит знать, когда ваш велосипед был изготовлен или изготовлен. Так как бренд имеет многолетнюю историю производства велосипедов, вам гарантирована его долговечность и надежность.

    Обладание винтажным велосипедом Raleigh — это полезный опыт для большинства байкеров. Таким образом, важно знать историю модели и историю, которая ей соответствует. Пусть это руководство, сколько лет моему велосипеду Роли, поможет вам понять сложный процесс определения возраста вашего велосипеда Роли.

    Мы предоставили вам необходимую информацию, а также несколько советов и советов о том, как легко определить возраст вашего велосипеда Raleigh. Если у вас есть еще вопросы или предложения, мы открыты для ваших запросов. Просто прокомментируйте ниже.

    Henry Speciale

    «Поездки на работу на велосипеде должны стать трендом на ближайшие несколько лет, и это удобный и экологичный способ передвижения для нас. И мы здесь, чтобы сделать это немного менее хлопотным для людей, которые хотят обслуживать свой автомобиль в течение длительного времени. Итак, контент, который я ожидаю разместить здесь, предлагает помощь байкерам, которые время от времени сталкиваются с проблемами с деталями своих велосипедов. Давайте веселиться и защищать окружающую среду вместе!»

    HD-монитор с открытой рамой / монитор высокого разрешения

    Продукты Промышленный ЖК -дисплей * Фильтр путем монтажа -Открытая рама ЖК -монитор – Монитор панели (настенное крепление / крепление кронштейна) – Монитор шасси. –  Монитор для монтажа в стойку * Фильтр по функциям –  Монитор, читаемый при солнечном свете –  Промышленный монитор с сенсорным экраном – Монитор высокого разрешения /    Монитор высокой четкости –  Открытая рама       –  Монтаж на панель      (Настенный монтаж/Крепление на кронштейне)     –  Крепление на шасси — Монитор 4K — Морской монитор — Водостойкий / — Водонепроницаемый монитор — Корпус из нержавеющей стали /   Рама из нержавеющей стали   Стоечный ЖК-монитор KVM    Консоль Стоечный монтаж ЖК-монитор    Ящик Монитор для монтажа в стойку Монтаж в стойку Клавиатура / Rackmount KVM Switch Панель ПК 2 Пост реле.0047 Rack Case Wall Mount Rack /    Cabinet / Computer Embedded Computer Single Board Computer Power Supply Accessories OEM Projects Return Полис	Дом >>  Промышленный Дисплей >>  Монитор высокого разрешения / HD >> Открытая рамка >> МОНИТОР ВЫСОКОГО РАЗРЕШЕНИЯ / МОНИТОР HD – Стиль открытой рамки РАЗМЕР ЖК-ПАНЕЛИ:      20 дюймов (соотношение сторон 4 : 3 )                –  15 дюймов ~ 55 дюймов (Соотношение сторон 16:9/16:10 ) БЕСПЛАТНАЯ НАЗЕМНАЯ ДОСТАВКА *** Нажми для деталей Соотношение сторон    4 : 3 Номер детали Размер ЖК-дисплея Разрешение Коэффициент контрастности / Яркость Видеовход Особенности & Опции Цена ИД-20П Купить онлайн>> 20 дюймов 1600 x 1200 800:1 / 300 ниц VGA и DVI-D 20-дюймовый жидкокристаллический TFT-дисплей промышленного класса Собрано в США, соответствует требованиям TAA ОПЦИИ : HDMI, аудио, SDI Сенсорный экран, четырехъядерный дисплей 125 В, 110 В, 48 В ~ 12 В постоянного тока  901 долл.  США               Соотношение сторон –  16: 10 / 16 : 9                                                              Вернуться к началу >> *  Full HD 1080p      ID-E15Pw Купить онлайн>> 15 дюймов 1920 x 1080 700:1 / 400 ниц VGA и DVI-D 15-дюймовый монитор промышленного класса 16:9    HD-монитор, 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : HDMI, аудио, S-видео, BNC, SDI Декодирование видео, сенсорный экран 125 В, 110 В, 48 В ~ 12 В постоянного тока И многое другое. .. 781 $ *  Сверхвысокое разрешение      ID-E17Pw Купить онлайн>> 17 дюймов 1920 x 1200 800:1 / 210 ниц HDMI, DVI-D, VGA, S-Video и BNC 17-дюймовый промышленный класс 16:10    Монитор высокого разрешения Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : СДИ Сенсорный экран, защитное стекло 125 В, 110 В, 48 В ~ 12 В постоянного тока  875 долл. США 91 295 *  Full HD 1080p       ID-2-E17Pw Купить онлайн>> 17 дюймов 1920 x 1080 600:1 / 400 ниц DVI-D и VGA 17-дюймовый монитор промышленного класса с соотношением сторон 16:9, HD-монитор, 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : HDMI, аудио, SDI Сенсорный экран 125 В, 110 В, 48 В ~ 12 В постоянного тока  594 долл.  США *  Full HD 1080p      ID-E21Pw Купить онлайн>> 21 дюйм 1920 x 1080 1000:1 / 250 ниц HDMI, DVI-D и VGA 21-дюймовый монитор промышленного класса 16:9    HD-монитор, 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, S-видео, BNC, ТВ Сенсорный экран 125 В, 110 В, 48 В ~ 12 В постоянного тока  690 долл. США * Economy Solution          *  Full HD 1080p       ID-2-E21Pw Купить онлайн>> 21 дюйм 1920 x 1080 1000:1 / 250 ниц DVI-D и VGA 21 дюйм 16:9Промышленный класс    HD-монитор, 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : Многоэкранный контроллер Сенсорный экран 125 В, 110 В, 48 В ~ 12 В постоянного тока  540 долл.  США * Возможность чтения при солнечном свете    и высокая яркость *  Full HD 1080p      ID-HE21Pw Купить онлайн>> 21 дюйм 1920 x 1080 5000:1 / 1000 ниц HDMI, DVI-D и VGA 21-дюймовый промышленный класс 16:9    HD-монитор с разрешением 1080p , читаемый при солнечном свете Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, S-Video, BNC, HDMI, аудио Переключатель затемнения сенсорного экрана 250 В, 125~110 В, 48 В, 24 В, 12 В     Входная мощность постоянного тока  1097 долл. США *  Сверхвысокое разрешение        ID-E24Pw Купить онлайн>> 24 дюйма 1920 x 1200 1000:1 / 400 гниды HDMI, DVI-D, VGA, S-Video и BNC 24-дюймовый промышленный класс 16:10    Монитор высокого разрешения Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : СДИ Сенсорный экран, защитное стекло 250 В, 125~110 В, 48 В, 24 В, 12 В     Входная мощность постоянного тока  1184 долл.  США *  Full HD 1080p      ID-E27Pw Купить онлайн>> 27 дюймов 1920 x 1080 1000:1 / 250 ниц HDMI, DVI-D, VGA, S-Video и BNC 27-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, ТВ, мультиэкранный контроллер Сенсорный экран 125 В, 110 В, 48 В ~ 12 В постоянного тока  759 долл. США 91 295 *  Сверхвысокое разрешение      ID-E30Pw Купить онлайн>> 30 дюймов 2560 x 1600 1000:1 / 350 гниды Порт дисплея, HDMI, двухканальный DVI-D и VGA 30-дюймовый промышленный класс 16:10    Монитор высокого разрешения Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : 250 В, 125~110 В, 48 В, 24 В, 12 В     Входная мощность постоянного тока  2069 долл.  США *  Full HD 1080p      ID-32Pw-LED Купить онлайн>> 32 дюйма 1920 x 1080 1400:1 / 360 ниц HDMI, DVI-D, VGA, S-Video и BNC 32-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, ТВ, мультиэкранный контроллер Сенсорный экран 250 В, 125~110 В, 48 В, 24 В, 12 В     Входная мощность постоянного тока  1133 долл. США *  Full HD 1080p      ID-42Pw-LED Купить онлайн>> 42 дюйма 1920 x 1080 1400:1 / 360 ниц HDMI, DVI-D, VGA, S-Video и BNC 42-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, ТВ, мультиэкранный контроллер Сенсорный экран 250 В, 125~110 В, 48 В, 24 В, 12 В     Входная мощность постоянного тока  1545 долл.  США * Читаемость при солнечном свете    и высокая яркость *  Full HD 1080p        ID-h52Pw-LED 7 7 Купить онлайн>> 42 дюйма 1920 x 1080 3000:1 / 1500 ниц HDMI, DVI-D, VGA, S-Video и BNC 42-дюймовый промышленный солнечный свет    Разборный монитор Full HD с соотношением сторон 16:9 Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, ТВ, мультиэкранный контроллер Сенсорный экран 250 В, 125~110 В, 48 В, 24 В, 12 В     Входная мощность постоянного тока  4422 долл. США *  Full HD 1080p      ID-47Pw-LED     Купить онлайн>> 47 дюймов 1920 x 1080 1400:1 / 350 ниц HDMI, DVI-D, VGA, S-Video и BNC 47-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, ТВ, мультиэкранный контроллер Сенсорный экран 250 В, 125~110 В, 48 В, 24 В, 12 В     Входная мощность постоянного тока  1673 долл.  США *  Full HD 1080p       ID-55Pw-LED Купить онлайн>> 55 дюймов 1920 x 1080 1400:1 / 350 ниц HDMI, DVI-D, VGA, S-Video и BNC 55-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, ТВ, мультиэкранный контроллер Сенсорный экран 250 В, 125~110 В, 48 В, 24 В, 12 В     Входная мощность постоянного тока  2 282 долл. США     Бесплатный номер : 1-888-865-6888 Факс : 510-226-8968    Электронная почта : sales@RackmountMart. com Дом | Купить онлайн | О Нам  | Свяжитесь с нами | Карта сайта   Изображения продуктов могут быть общий и может не отражать фактическую покупку товара. Синергия Глобал Технология Inc не несет ответственности за опечатки. Технические характеристики и цены зависят от изменить без уведомления. Юридический.

    ЖК-монитор с открытой рамой

    Продукты Промышленный ЖК -дисплей * Фильтр на монтаже -Открытый кадр ЖКД -монитор – VESA MONTE MONITION (панельное крепление / настенное крепление). Монитор – Монитор мониторинга на стойке * Фильтр по функциям – Скачиваемый монитор солнечного света – Промышленный сенсорный экран монитор – Монитор высокого разрешения / HD Monitor -4K Monitor -Marine Monitor -Water Monitor -4K -Marine Monitor Monitor – /   Водонепроницаемый монитор  — корпус из нержавеющей стали /   Рама из нержавеющей стали   ЖК-монитор KVM для монтажа в стойку    Консоль Монтаж в стойку ЖК-монитор    Ящик Монитор для монтажа в стойку Монтаж в стойку Клавиатура / Rackmount KVM Switch Панель ПК 2 Пост реле. Стойка /    Шкаф / Компьютер Встроенный компьютер Одноплатный компьютер Блок питания Аксессуары OEM-проекты Возврат Полис	Дом >>  Промышленный Дисплей >> ЖК-монитор с открытой рамкой >>     ОТКРЫТ КАДР ЖК-МОНИТОР      РАЗМЕР ЖК-ПАНЕЛИ:    – 6,5–23 дюйма (соотношение сторон 4 : 3 )            –  7 – 85 дюймов (соотношение сторон 16 : 9 / 16 : 10 ) БЕСПЛАТНАЯ НАЗЕМНАЯ ДОСТАВКА ДЛЯ НЕКОТОРЫХ МОДЕЛЕЙ ***Нажмите для подробностей                Соотношение сторон    4 : 3 Номер детали Размер ЖК-дисплея Разрешение Коэффициент контрастности / Яркость Видеовход Особенности и опции Цена ID-06P-LED 6,5 дюйма  640 х 480  600:1 /  800 ниц VGA 6-дюймовый жидкокристаллический TFT-дисплей промышленного класса Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : S-Video + BNC (или RCA) и аудио Сенсорный экран 48 В, 24 В или 12 В пост. тока Входная мощность Звоните * Высокая яркость  ID-04-H06P 6,5 дюйма  640 х 480  600:1 /  1 000 ниц ВГА 6-дюймовый монитор с возможностью чтения при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните ID-08P-LED 8,4 дюйма  800 х 600  600:1 /  250 ниц ВГА 8-дюймовый жидкокристаллический TFT-дисплей промышленного класса Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : S-Video + BNC (или RCA) и аудио Сенсорный экран 48 В, 24 В или 12 В пост. тока Входная мощность Звоните * Высокая яркость ID-04-H08P 8,4 дюйма  640 х 480  600:1 /  1 000 ниц ВГА 8-дюймовый монитор с возможностью чтения при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните ID-10P-LED 10,4″ 800 х 600 500:1 / 230 ниц ВГА 10-дюймовый жидкокристаллический TFT-дисплей промышленного класса Светодиодная подсветка Собран в США, соответствует требованиям TAA ОПЦИИ : S-Video + BNC (или RCA) и аудио Сенсорный экран 48 В, 24 В или 12 В пост. тока Входная мощность Чек Цена >> * Высокая яркость  ID-04-h20P 10,4″  800 x 600  600:1 /  1 000 ниц ВГА 10-дюймовый монитор с возможностью чтения при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните ID-12P-LED 12,1 дюйма 800 х 600 450:1 / 700 ниц ВГА 12-дюймовый жидкокристаллический TFT-дисплей промышленного класса Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : S-Video + BNC (или RCA) и аудио Сенсорный экран 48 В, 24 В или 12 В постоянного тока Входная мощность Чек Цена >> * Высокая яркость  ID-04-h22P 12,1 дюйма 800 x 600  600:1 /  1 000 ниц ВГА 12-дюймовый монитор с возможностью чтения при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните ID-15P 15 дюймов 1024×768 700:1 / 250 ниц ВГА 15-дюймовый жидкокристаллический TFT-дисплей промышленного класса Собрано в США, соответствует требованиям TAA ОПЦИИ : S-Video + BNC (или RCA) и аудио Сенсорный экран Питание 125 В, 48 В, 24 В или 12 В постоянного тока Чек Цена >> * Высокая яркость  ID-04-h25P 15 дюймов  1024 x 768  700:1 /  1 500 ниц ВГА 15-дюймовый монитор с возможностью чтения при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните ИД-17П 17 дюймов 1280 x 1024 1000:1 / 250 ниц VGA и DVI-D 17-дюймовый жидкокристаллический TFT-дисплей промышленного класса Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : HDMI, S-Video + BNC и аудио Сенсорный экран, четырехъядерный дисплей 125 В, 110 В, 48 В ~ 12 В постоянного тока Чек Цена >> * Высокая яркость ID-h27P-LED 17 дюймов 1280 x 1024 1000:1 / 1000 ниц VGA и DVI-D 17-дюймовый монитор с возможностью чтения при солнечном свете Светодиодная подсветка Соответствует ТАА ВАРИАНТЫ: HDMI, DP, SDI и аудио Сенсорный экран, переключатель затемнения 125 В, 110 В, 48 В ~ 12 В постоянного тока Чек Цена >> * Высокая яркость  ID-04-h27P 17 дюймов  1024 x 768  800:1 /  1 000 ниц ВГА 17-дюймовый монитор с возможностью чтения при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните ИД-19П 19 дюймов 1280 х 1024 1000:1 / 250 ниц VGA и DVI-D 19-дюймовый жидкокристаллический TFT-дисплей промышленного класса Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : HDMI, аудио, SDI Сенсорный экран, четырехъядерный дисплей 125 В, 110 В, 48 В ~ 12 В постоянного тока Чек Цена >>   * Высокая яркость ID-h29P-LED 19 дюймов 1280 x 1024 1000:1 / 1000 ниц VGA и DVI-D 19-дюймовый монитор с возможностью чтения при солнечном свете Светодиодная подсветка Соответствует ТАА ВАРИАНТЫ: HDMI, DisplayPort, SDI и аудио Сенсорный экран, переключатель затемнения 125 В, 110 В, 48 В, 24 В, 12 В постоянного тока Чек Цена >> * Высокая яркость  ID-04-h29P 19 дюймов  1024 x 768 800:1 / 1000 ниц ВГА 19-дюймовый монитор с возможностью чтения при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните ИД-20П Купить онлайн>> 20 дюймов 1600 x 1200 800:1 / 300 ниц VGA и DVI-D 20-дюймовый жидкокристаллический TFT-дисплей промышленного класса Собрано в США, соответствует требованиям TAA ОПЦИИ : HDMI, аудио, SDI Сенсорный экран, четырехъядерный дисплей 125 В, 110 В, 48 В ~ 12 В постоянного тока Чек Цена >> * Высокая яркость  ID-04-h33P 23 дюйма 1600 x 1200  600:1 /  700 ниц ВГА 23-дюймовый монитор с возможностью чтения при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните Соотношение сторон –  16: 10 / 16 : 9                                                              Вернуться к началу >> * Высокая яркость  ID-04-H07Pw 7 дюймов  800 х 480  500:1 /  1 000 ниц ВГА 7-дюймовый монитор с возможностью чтения при солнечном свете Широкоформатный, со светодиодной подсветкой Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните * Высокая яркость  ID-04-h20Pw 10,1 дюйма  Стандартный :  1024 x 600  Необязательно:  1280 x 800 или  1366 x 768  500:1 /  1 000 ниц ВГА 10-дюймовый монитор с возможностью чтения при солнечном свете Широкоформатный, со светодиодной подсветкой Соответствует требованиям TAA                 ОПЦИИ : разрешение, видеовходы, питание постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните * Высокая яркость  ID-04-h22Pw 12 дюймов  1280 x 800 350:1 / 1000 ниц ВГА 12-дюймовый монитор с возможностью чтения при солнечном свете Широкоформатный, со светодиодной подсветкой Соответствует требованиям TAA                 ОПЦИИ : разрешение, видеовходы, питание постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните *  Full HD 1080p      ID-E13Pw 13 дюймов 1920 x 1080 800:1 / 300 ниц VGA и DVI-D 13-дюймовый монитор промышленного класса 16:9    HD-монитор, 1080p Светодиодная подсветка Соответствует ТАА ОПЦИИ: HDMI, аудио, SDI, портретный режим Декодирование видео, сенсорный экран 125 В, 110 В, 48 В, 24 В, 12 В постоянного тока И многое другое… Чек Цена >> *  4K      ID-K13Pw 13 дюймов 3840 x 2160 1500:1 / 340 ниц DisplayPort и HDMI 13-дюймовый широкоэкранный промышленный класс    Монитор 4K, поддержка 1080p    и 1920 x 1200 Соответствует ТАА ОПЦИИ: HDMI, аудио, S-видео, BNC, SDI Декодирование видео, сенсорный экран 125 В, 110 В, 48 В, 24 В, 12 В постоянного тока И многое другое. .. Чек Цена >> *  Full HD 1080p      ID-E15Pw 15 дюймов 1920 x 1080 700:1 / 400 ниц VGA и DVI-D 15-дюймовый монитор промышленного класса 16:9    HD-монитор, 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : HDMI, аудио, S-видео, BNC, SDI Декодирование видео, сенсорный экран 125 В, 110 В, 48 В ~ 12 В постоянного тока И многое другое… Чек Цена >> *  4K      ID-K15Pw 15 дюймов 3840 x 2160 800:1 / 300 гниды DisplayPort и HDMI 15-дюймовый промышленный класс 16:9    Монитор 4K, поддержка 1080p    и 1920 x 1200 Светодиодная подсветка Соответствует ТАА ВАРИАНТЫ: HDMI, аудио, S-видео, BNC, SDI Декодирование видео, сенсорный экран 125 В, 110 В, 48 В ~ 12 В постоянного тока И многое другое. .. Чек Цена >> * Высокая яркость  ID-04-h25Pw 15,4 дюйма  Стандартно:  1280 x 800  Дополнительно:  1366 x 768  500:1 /  1 000 ниц ВГА 15-дюймовый монитор с возможностью чтения при солнечном свете Широкоформатный, со светодиодной подсветкой Соответствует требованиям TAA                 ОПЦИИ : разрешение, видеовходы, питание постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните *  Сверхвысокое разрешение      ID-E17Pw 16,2 дюйма 1920 x 1200 800:1 / 210 ниц ХДМИ, ДВИ-Д, ВГА 16,2-дюймовый промышленный класс 16:10    Монитор высокого разрешения Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : СДИ Сенсорный экран, защитное стекло 125 В, 110 В, 48 В ~ 12 В постоянного тока Чек Цена >> *  4K      ID-K17Pw 17 дюймов 3840 x 2160 1000:1 / 400 ниц DisplayPort и HDMI 17 дюймов 16:9Монитор промышленного класса    4K, поддержка 1080p    и 1920 x 1200 Светодиодная подсветка Соответствует ТАА ВАРИАНТЫ: HDMI, SDI Декодирование видео, сенсорный экран 125 В, 110 В, 48 В ~ 12 В постоянного тока И многое другое. .. Чек Цена >> *  Full HD 1080p       ID-2-E17Pw 17 дюймов 1920 x 1080 600:1 / 400 ниц DVI-D и VGA 17-дюймовый монитор промышленного класса 16:9    HD-монитор, 1080p Соответствует ТАА Опции: SDI, многоэкранное управление Декодирование и прием видео HDMI Режим Protrait, режим Quad Display Сенсорный экран, питание постоянного тока Чек Цена >> * Высокая яркость  ID-04-h27Pw 17 дюймов 1440 x 900  800:1 /  1 000 гниды ВГА 17-дюймовый широкоформатный монитор    Монитор, читаемый при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните *  Full HD 1080p, * 144 Гц       ID-ME17Pw 17 дюймов 1920 x 1080 * 144 Гц 800:1 / 300 ниц DVI-D и VGA Высокочастотная частота обновления 144 Гц    17 дюймов, соотношение сторон 16:9, промышленный класс    1080p HD-монитор, светодиодная подсветка Собран в США, соответствует требованиям TAA ОПЦИИ : HDMI, 3G/HD/SDI Управление видео и передача    По сети Регулировка яркости Сенсорный экран и стекло 250 В, 125 В, 110 В, 48 В, 24 В, 12 В    Питание постоянного тока и т. д.  909 долл.  США * Высокая яркость ID-04-h28Pw 18,5″ 1366 x 768  1 000:1 /  1 000 ниц ВГА 18-дюймовый широкоформатный монитор    Монитор, читаемый при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните ID-19Pw-LED     19 дюймов 1440 x 900 1000:1 / 300 ниц DVI-D и VGA 19 дюймов 16:10 Промышленный класс    Монитор Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : HDMI, аудио, SDI, DisplayPort Сенсорный экран, четырехъядерный дисплей 125 В, 110 В, 48 В ~ 12 В постоянного тока Чек Пирс >> * Высокая яркость ID-h29PW-LED Купить онлайн>> 19 дюймов 1440 x 900 1000:1 / 1000 ниц DVI-D и VGA 19-дюймовый промышленный класс 16:10   ЖК-монитор с возможностью чтения при солнечном свете Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : HDMI, аудио, SDI, BNC, S-видео Сенсорный экран, переключатель затемнения 125 В, 110 В, 48 В ~ 12 В постоянного тока  1062 долл.  США *  Full HD 1080p      ID-E21Pw Купить онлайн>> 21 дюйм 1920 x 1080 1000:1 / 250 ниц DVI-D и VGA 21 дюйм, 16:9, промышленный класс    HD-монитор, 1080p Светодиодная подсветка Соответствует требованиям TAA ОПЦИИ: SDI, HDMI, DisplayPort Сенсорный экран 125 В, 110 В, 48 В ~ 12 В постоянного тока  611 долл. США 91 295 *  Full HD 1080p      ID-2-E21Pw 21 дюйм 1920 х 1080 1000:1 / 250 ниц DVI-D и VGA 21-дюймовый монитор промышленного класса 16:9    HD-монитор, 1080p Светодиодная подсветка Соответствует ТАА ВАРИАНТЫ: SDI, HDMI, DisplayPort Сенсорный экран 125 В, 110 В, 48 В ~ 12 В постоянного тока Звоните * Высокая яркость * Full HD 1080p      ID-HE21Pw 21 дюйм 1920 x 1080 5000:1 / 1000 ниц DVI-D и VGA 21-дюймовый промышленный класс 16:9    HD-монитор с разрешением 1080p , читаемый при солнечном свете Светодиодная подсветка Соответствует ТАА ВАРИАНТЫ: SDI, DisplayPort, HDMI, аудио Переключатель затемнения сенсорного экрана 250 В, 125~110 В, 48 В, 24 В, 12 В     Входная мощность постоянного тока Чек Цена >> * Высокая яркость  ID-04-h32Pw 22 дюйма 1680 x 1050  1 000:1 /  1 000 ниц ВГА 22-дюймовый широкоформатный монитор    Монитор, читаемый при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните *  Full HD 1080p       ID-E23Pw 23 дюйма 1920 x 1080 1000:1 / 310 ниц VGA и DVI-D 23-дюймовый монитор промышленного класса 16:9    HD-монитор, 1080p Соответствует требованиям TAA ВАРИАНТЫ: HDMI, аудио, SDI, портретный режим Декодирование видео, сенсорный экран 125 В, 110 В, 48 В, 24 В, 12 В постоянного тока И многое другое… Чек Цена >> *  4K      ID-K23Pw Купить онлайн>> 23 дюйма 3840 x 2160 1000:1 / 310 ниц DisplayPort и HDMI 23-дюймовый промышленный класс 16:9    Монитор 4K, поддержка 1080p    и 1920 x 1200 Светодиодная подсветка Соответствует ТАА ВАРИАНТЫ: HDMI, аудио, S-видео, BNC, SDI Декодирование видео, сенсорный экран 250В, 125~110В, 48В, 24В, 12В     Входная мощность постоянного тока И многое другое. .. 1021 долл. США *  Сверхвысокое разрешение        ID-E24Pw 24 дюйма 1920 x 1200 1000:1 / 400 ниц HDMI, DVI-D, VGA, S-Video и BNC 24 дюйма, 16:10, промышленный класс    Монитор высокого разрешения Светодиодная подсветка Соответствует ТАА ОПЦИИ : СДИ Сенсорный экран, защитное стекло 250 В , 125~110 В, 48 В, 24 В ,       12 В постоянного тока Входная мощность Узнать цену >> * Высокая яркость *  Full HD 1080p       ID-04-h34Pw 24 дюйма 1920 x 1080  1 000:1 /  1 000 ниц ВГА 24-дюймовый широкоформатный монитор    Монитор, читаемый при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните * Высокая яркость *  Сверхвысокое разрешение       ID-04-2-h34Pw 24 дюйма 1920 x 1200 1,00:1 / 700 ниц ВГА 24-дюймовый широкоформатный монитор    Монитор высокой яркости Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните *  Full HD 1080p      ID-E27Pw 27 дюймов 1920 x 1080 1000:1 / 250 ниц HDMI, DVI-D, VGA, S-Video и BNC 27-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, ТВ, многоэкранный контроллер Сенсорный экран 125 В, 110 В, 48 В ~ 12 В постоянного тока   * Высокая яркость *  Full HD 1080p       ID-04-h37Pw 27 дюймов 1920 x 1080  1 000:1 /  1 000 гниды ВГА 27-дюймовый широкоформатный монитор    Монитор, читаемый при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните *  Full HD 1080p      ID-E28Pw 28 дюймов 1920 x 1080 1000:1 / 300 ниц HDMI и DisplayPort 32-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Соответствует ТАА ОПЦИИ: SDI, управление несколькими дисплеями, портретный режим Декодирование видео, режим Quad Display,    Сенсорный экран 125 В, 110 В, 48 В, 24 В, 12 В постоянного тока И многое другое… Чек Цена >> *  4K      ID-K28Pw 28 дюймов 3840 x 2160 1000:1 / 300 ниц DisplayPort и HDMI 28-дюймовый промышленный класс 16:9    Монитор 4K, поддержка 1080p    и 1920 x 1200 Светодиодная подсветка Соответствует ТАА ОПЦИИ: HDMI, аудио, S-видео, BNC, SDI Декодирование видео, сенсорный экран 250 В , 125~110 В, 48 В, 24 В ,       12 В постоянного тока Входная мощность И многое другое. .. Чек Цена >> *  Full HD 1080p      ID-E32Pw 32 дюйма 1920 x 1080 1000:1 / 300 ниц HDMI и DisplayPort 32-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Соответствует ТАА ОПЦИИ: SDI, управление несколькими дисплеями, портретный режим Декодирование видео, режим Quad Display,    Сенсорный экран 125 В, 110 В, 48 В, 24 В, 12 В постоянного тока И многое другое… Чек Цена >> *  4K      ID-K32Pw 32 дюйма 3840 x 2160 1000:1 / 300 ниц DisplayPort и HDMI 32-дюймовый промышленный класс 16:9    Монитор 4K, поддержка 1080p    и 1920 x 1200 Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : HDMI, аудио, S-видео, BNC, SDI Декодирование видео, сенсорный экран 250 В, 125~110 В, 48 В, 24 В, 12 В     Входная мощность постоянного тока И многое другое. .. Чек Цена >> * Высокая яркость *  Full HD 1080p       ID-04-h42Pw 32 дюйма 1920 x 1080  3 000:1 /  1 000 ниц ВГА 32-дюймовый широкоформатный монитор    Монитор, читаемый при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните *  Full HD 1080p      ID-42Pw-LED 42 дюйма 1920 x 1080 1400:1 / 360 ниц HDMI, DVI-D, VGA, S-Video и BNC 42-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, ТВ, многоэкранный контроллер Сенсорный экран 250 В, 125~110 В, 48 В, 24 В, 12 В     Входная мощность постоянного тока Звоните * Высокая яркость *  Full HD 1080p        ID-h52Pw-LED Купить онлайн>>  42 дюйма 1920 х 1080 3000:1 / 1500 ниц HDMI, DVI-D, VGA, S-Video и BNC 42-дюймовый промышленный солнечный свет    Разборный монитор Full HD 16:9 Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, ТВ, мультиэкранный контроллер Сенсорный экран 250В, 125~110В, 48В, 24В,     Входная мощность 12 В постоянного тока  4422 долл.  США *  Full HD 1080p       ID-04-42Pw 42 дюйма 1920 x 1080  3 000:1 /  350 ниц ВГА 42-дюймовый широкоформатный монитор    Монитор Full HD Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните * Высокая яркость *  Full HD 1080p       ID-04-h52Pw 42 дюйма 1920 x 1080  3 000:1 /  1 500 ниц ВГА 42-дюймовый широкоформатный монитор    Монитор, читаемый при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните *  Full HD 1080p      ID-E43Pw Проверить Цена >> 43 дюйма 1920 x 1080 1000:1 / 350 ниц VGA и DVI 43-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Соответствует ТАА ОПЦИИ: SDI, управление несколькими дисплеями, портретный режим Декодирование видео, режим Quad Display,    Сенсорный экран 125 В, 110 В, 48 В, 24 В, 12 В постоянного тока И многое другое… Чек Цена >> *  4K      ID-K43Pw 43 дюйма 3840 x 2160 1000:1 / 350 ниц DisplayPort и HDMI 43-дюймовый промышленный класс 16:9    Монитор 4K, поддержка 1080p    и 1920 x 1200 Светодиодная подсветка Соответствует ТАА ОПЦИИ: HDMI, аудио, S-видео, BNC, SDI Декодирование видео, сенсорный экран 250В, 125~110В, 48В, 24В,     Входное питание 12 В пост. тока И многое другое… Чек Цена>> * Высокая яркость *  Full HD 1080p       ID-04-h56Pw 46 дюймов 1920 x 1080  3 000:1 /  1 500 ниц ВГА 46-дюймовый широкоформатный монитор    Монитор с возможностью чтения при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните *  Full HD 1080p      ID-47Pw-LED     Купить онлайн>> 47 дюймов 1920 x 1080 1400:1 / 350 ниц HDMI, DVI-D, VGA, S-Video и BNC 47-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, ТВ, многоэкранный контроллер Сенсорный экран 250 В , 125~110 В, 48 В, 24 В ,       12 В постоянного тока Входная мощность  1673 долл.  США * Высокая яркость *  Full HD 1080p       ID-04-H50Pw 50 дюймов 1920 x 1080  3000:1 /  1 000 ниц VGA, HDMI и DVI 50-дюймовый широкоформатный монитор    Монитор, читаемый при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Пожалуйста, звоните *  Full HD 1080p       ID-55Pw-LED Купить онлайн>> 55 дюймов 1920 x 1080 1400:1 / 350 ниц HDMI, DVI-D, VGA, S-Video и BNC 55-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : SDI, ТВ, мультиэкранный контроллер Сенсорный экран 250 В , 125~110 В, 48 В, 24 В ,    12 В постоянного тока Входная мощность  2 282 долл.  США *  Full HD 1080p       ID-E55Pw 55 дюймов 1920 х 1080 1200:1 / 450 ниц HDMI и DisplayPort 55-дюймовый промышленный класс 16:9    Монитор высокой четкости 1080p Соответствует ТАА ОПЦИИ: SDI, управление несколькими дисплеями, портретный режим Декодирование видео, режим Quad Display,    Сенсорный экран 125 В, 110 В, 48 В, 24 В, 12 В постоянного тока И многое другое…  1856 долл. США *  4K      ID-K55Pw  55 дюймов 3840 x 2160 1200:1 / 450 ниц DisplayPort и HDMI 55-дюймовый промышленный класс 16:9    Монитор 4K, поддержка 1080p    и 1920 x 1200 Соответствует ТАА Опции: SDI, многоэкранное управление Декодирование и прием видео HDMI Режим Protrait, режим Quad Display Сенсорный экран, питание постоянного тока И многое другое. .. Чек Цена >> * Высокая яркость *  Full HD 1080p       ID-04-H55Pw 55 дюймов 1920 x 1080  3 000:1 /  1 000 ниц VGA, HDMI и DVI 55-дюймовый широкоформатный монитор    Монитор, читаемый при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните *  4K      ID-K65Pw 65 дюймов 3840 x 2160 1400:1 / 400 ниц DisplayPort и HDMI 65 дюймов 16:9Монитор промышленного класса    4K, поддержка 1080p    и 1920 x 1200 Светодиодная подсветка Собрано в США, соответствует требованиям TAA ОПЦИИ : HDMI, аудио, S-видео, BNC, SDI Декодирование видео, сенсорный экран 250 В , 125~110 В, 48 В, 24 В ,    12 В постоянного тока Входная мощность И многое другое. .. Пожалуйста, звоните * Высокая яркость *  Full HD 1080p       ID-04-H65Pw 65 дюймов 1920 x 1080  3 000:1 /  1 000 ниц VGA, HDMI и DVI 65-дюймовый широкоформатный монитор    Монитор, читаемый при солнечном свете Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните *  4K       ID-04-K75Pw 75 дюймов 3840 x 2160  3 000:1 /  350 ниц VGA, HDMI и DisplayPort Широкоформатный монитор 75 дюймов Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое. .. Звоните *  4K       ID-04-K85Pw 85 дюймов 3840 x 2160  3 000:1 /  350 ниц VGA, HDMI и DisplayPort Широкоформатный монитор 85 дюймов Светодиодная подсветка Соответствует требованиям TAA                 ОПЦИИ : Видеовходы, входная мощность постоянного тока Сенсорный экран, расширенная температура Цифровые вывески и многое другое… Звоните     Бесплатный номер : 1-888-865-6888 Факс : 510-226-8968    Электронная почта : sales@RackmountMart. com Дом | Купить онлайн | О Нам  | Свяжитесь с нами | Карта сайта   Изображения продуктов могут быть общий и может не отражать фактическую покупку товара. Синергия Глобал Технология Inc не несет ответственности за опечатки. Технические характеристики и цены зависят от изменить без уведомления. Юридический.

    пропущенных | Блог класса

    16 декабря 2019 г. Miss Tees Оставить комментарий

    Домашнее задание 6 ^th Январь 2020

    Чтение

    Голубая группа 900 0 900! / Компьютерная игра – основное внимание уделяется использованию указательного пальца для отслеживания и чтения заголовка, рекламного объявления и слов. Переворачивайте страницы по порядку и читайте слова, используя указательный палец для отслеживания. Начните распознавать повторяющиеся слова в контексте и вне его.



    Розовая группа

    Наконец-то! / Компьютерная игра – прочитайте текст, чтобы развить уверенность в декодировании и отслеживании слов. Распознавание повторяющихся общеупотребительных слов. Расскажите о тексте.



    Желтая группа

    Час пик — прочитайте текст, чтобы научиться уверенно расшифровывать и отслеживать слова. Распознавание общеупотребительных слов в контексте и вне контекста. Расскажите о тексте.



    Красная группа

    Это не мое хобби! / Гигантский прыгун — прочитайте текст, чтобы развить уверенность в декодировании и отслеживании слов (с указательным пальцем или без него). Распознавание художественных/нехудожественных текстов. Расскажите о тексте. Быстрое распознавание слов и начало чтения с уверенностью и выражением.



    Правописание

    Фиолетовая группа – Наши фонемы на этой неделе – b и u Общие слова – быть, но, ты.

    Повторите пожалуйста фонемы а , т, с, и , р, н, р, м, в, к, ск, г, л– основное внимание уделяется узнаванию и формированию . Вы должны уметь писать строчные и прописные буквы для каждой фонемы и знать оба имени. Общие слова – а , , , я, в, это, ан, есть, и, я, я, мой, сделал, как, он , идти, получать, получать. Приложение является ключевым для прогресса.



    Зеленая группа-

    Фонема – ee – угорь, сталь, колесо, ощущение, пэр, щека, ноги, встреча. Общие слова – имел, видел, имеет.

    Вы можете диктовать ребенку предложения, используя фонематические слова и общеупотребительные слова.



    Красная группа

    Ревизия фонемы – ш, ч, ч, нг Общие слова – есть, твой, единственный, мимо. Вы можете давать ребенку под диктовку предложения, используя фонематические слова и общеупотребительные слова.



    Все орфографические группы

    Вашему ребенку выдан лист с заданиями по правописанию. Каждую ночь они должны выполнять задание по правописанию. Это может быть сочетание письменных и активных заданий в течение недели, чтобы убедиться, что ваш ребенок прочно усвоил еженедельные фонематические слова и общеупотребительные слова.

    Проверка орфографии и диктант будут проводиться в конце недели в классе, чтобы убедиться, что дети чувствуют себя в безопасности до того, как они начнут продвигаться вперед.



    Математика

    Super Stars – мы рассматриваем сложение в пределах 10 и 20 чисел до 20. Некоторым детям потребуются кубики или манипуляции, другие могут использовать силу мозга. Нажмите на большое число и добавьте. Мы также смотрим на счет в 2s.

    Мы будем изучать время – упорядочивание дней недели, последовательность месяцев года, смену времен года и определение времени с помощью цифровых и аналоговых часов.



    Умное печенье – смотрим числа до 50. Читаем, пишем и упорядочиваем. Число до и после и число между ними. Мы также смотрим на счет в 2s.

    Мы будем изучать время – упорядочивание дней недели, последовательность месяцев года, смену времен года и определение времени с помощью цифровых и аналоговых часов.



    Гениальные самоцветы и яркие искры – мы смотрим на числа со 100. Читаем, пишем и упорядочиваем. Мы пересмотрим сложение/вычитание 10 и кратных 10 до двузначных чисел.

    Например: 70+10, 90-10, 30+50, 80-30, затем 27+10, 75-10.

    Мы будем изучать время – упорядочивание дней недели, последовательность месяцев года, смену времен года и определение времени с помощью цифровых и аналоговых часов. Ваш ребенок будет пересматривать часы и смотреть на половину, без четверти и без четверти часа.

    Если вы можете побудить своего ребенка носить часы и говорить и определять время с помощью аналоговых часов.

    Обратите внимание, домашнее задание на 13 ^th Январь и далее, будут размещены в блоге мисс Томсон, подробности о которых вы получите после праздников.

    16 декабря 2019 Мисс футболки Оставить комментарий

    Поскольку это последняя неделя перед каникулами, домашнее задание не выдано. Домашняя работа возобновится в обычном режиме 6 января 2020 года.

    Я опубликовал домашнюю работу для класса за первую неделю назад. Вам будет выдана заметка о новом блоге от нового классного руководителя, чтобы вы могли получить доступ к ее блогу в последующие недели.

    Спасибо за вашу поддержку

    Мисс Тис 🙂



    9 декабря 2019 Мисс футболки Оставить комментарий

    Комната 3 Впереди очень насыщенная неделя с шоу-программами и рождественскими вечеринками!

    Это последняя неделя домашнего задания перед рождественскими каникулами, и вашему ребенку выдали только чтение домашнего задания , никаких новых фонем или общих слов. Вы можете продолжать просматривать отдельные общие списки слов и предыдущие списки фонем, но новые фонемы снова начнутся в январе.

    Книги на эту неделю

    Это я.

    Не могу открыть! (2-я неделя)

    Куда деваются лужи?



    Спасибо за вашу постоянную поддержку.

    Мисс Тис



    2 декабря 2019 Miss Tees Оставить комментарий

    Комната 3 была занята в пятницу днем, они убрали свое кашпо и посадили новые весенние луковицы. Какая супер работа!

    2 декабря 2019 г. Мисс Футболки Оставить комментарий

    Домашнее задание 2 ^nd декабрь

    чтение

    Blue Group

    Snake уходит в сторону / что отличается? Название, аннотация и слова. Переворачивайте страницы по порядку и читайте слова, используя указательный палец для отслеживания. Начните распознавать повторяющиеся слова в контексте и вне его.



    Pink Group

    Snake is Going Away — прочитайте текст, чтобы научиться уверенно расшифровывать и отслеживать слова. Распознавание повторяющихся общеупотребительных слов. Расскажите о тексте.



    Желтая группа

    Не могу открыть! – прочитайте текст, чтобы развить уверенность в декодировании и отслеживании слов. Распознавание общеупотребительных слов в контексте и вне контекста. Расскажите о тексте.



    Красная группа

    Скорая помощь / Куда деваются лужи? – прочитайте текст, чтобы развить уверенность в расшифровке и отслеживании слов (с указательным пальцем или без него). Распознавание нехудожественных текстов. Расскажите о тексте. Быстрое распознавание слов и начало чтения с уверенностью и выражением.



    Правописание

    Фиолетовая группа – Наши фонемы на этой неделе – f и o. Общие слова – если, для, на



    Повторите пожалуйста фонемы a , t, s, i, p, n, r, m, c, k, ck, g, l– основное внимание уделяется узнаванию и формированию . Общие слова – а , , , я, в, это, ан, есть, и, я, я, мой, сделал, как, он , идти, получать, получать. Приложение является ключевым для прогресса.

    Дайте вашему ребенку предложения под диктовку, используя выученные общие слова и фонемы. Примеры – Муравей был в кастрюле. Я сидел за своим столом.

    Зеленая группа-

    Закрепление общих слов первой стадии на сегодняшний день – см. индивидуальный лист для вашего ребенка.



    Красная группа

    Закрепление общих слов первого этапа на сегодняшний день – см. индивидуальный лист для вашего ребенка. Если ваш ребенок начинает уверенно говорить с общеупотребительными словами, попробуйте составить предложения под диктовку, используя общеупотребительные слова и предшествующие слова-фонемы, так как для некоторых это может быть сложно.

    Все группы по правописанию

    Вашему ребенку выдан лист упражнений по правописанию. Каждую ночь они должны выполнять задание по правописанию. Это может быть сочетание письменных и активных заданий в течение недели, чтобы убедиться, что ваш ребенок прочно усвоил еженедельные фонематические слова и общеупотребительные слова.

    Проверка орфографии и диктант будут проводиться в конце недели в классе, чтобы убедиться, что дети чувствуют себя в безопасности до того, как они начнут продвигаться вперед.



    Математика

    Super Stars — сложение в пределах 10 или 20 с использованием умственных способностей. Нажмите в большой команде и рассчитывать на. Некоторым детям требуется числовая линия или бетонные материалы. Мы также смотрим на счет 2, некоторым детям требуется числовая линейка.

    На этой неделе мы рассматриваем ссылки на сетки.



    Умное печенье — добавлений в пределах 20 с использованием умственных способностей. Нажмите в большой команде и рассчитывать на. Некоторым детям требуется числовая линия или бетонные материалы. Мы также смотрим на счет 2, некоторым детям требуется числовая линейка.

    На этой неделе мы рассматриваем ссылки на сетки.



    Гениальные драгоценные камни и яркие искры — Сейчас мы продолжаем складывать/вычитать 10 и кратные 10 до двузначных чисел. Мы также смотрим на x10, используя наши знания о сложении 10 с.

    Например: 70+10, 90-10, 30+50, 80-30, затем 27+10, 75-10.

    На этой неделе мы рассматриваем ссылки на сетки.



    Шотландские острова

    Планируем создание 3D-моделей островов. Мы были бы признательны, если бы у вас были старые газеты, которые вы могли бы прислать на этой неделе, для наших моделей папье-маше

    Большое спасибо.



    Одежда для выступлений

    Если вы еще не прислали одежду для выступлений вашего ребенка, не могли бы вы сделать это на этой неделе, чтобы мы подготовили ее для генеральной репетиции в понедельник.

    Большое спасибо.

    22 ноября 2019 г. Miss Tees Оставить комментарий

    Мы читали “Слизняк Норман с глупой раковиной”. Мальчики и девочки использовали умение предсказывать, а также применили свои знания текста, чтобы спроектировать новую раковину для Нормана!

    Они совместно работали над созданием информационных бюллетеней об улитках и смогли вспомнить много интересных фактов об улитках.

    22 ноября 2019 Miss Tees Оставить комментарий

    Мы изучали деньги, рассматривая разные монеты и их стоимость. Bright Sparks и Genius Gems также подсчитывают итоги и подсчитывают сдачу.

    Они работают в команде в нашем классном магазине, чтобы применить свои знания.



    22 ноября 2019 Miss Tees Оставить комментарий

    Мы узнавали о жизни на Шотландских островах и читали книги Кэти Мораг. Мы научились устанавливать связи и сравнения с текстом и персонажами.

    Мы использовали атлас, чтобы определить местонахождение некоторых шотландских островных групп, и написали подруге мисс Джек, которая живет в Сторновее.

    Посмотрите на некоторые наши супер работы.

    .

    22 ноября 2019 Miss Tees Оставить комментарий

    Домашнее задание 25 ^TH ноябрь

    чтение

    Blue Group

    Монст и слова. Переворачивайте страницы по порядку и читайте слова, используя указательный палец для отслеживания. Начните распознавать повторяющиеся слова в контексте и вне его.



    Розовая группа

    Чудовищная еда — прочитайте текст, чтобы научиться уверенно расшифровывать и отслеживать слова. Распознавание повторяющихся общеупотребительных слов. Расскажите о тексте.



    Желтая группа

    Супершоппинг — прочитайте текст, чтобы научиться уверенно расшифровывать и отслеживать слова. Распознавание общеупотребительных слов в контексте и вне контекста. Расскажите о тексте.



    Красная группа

    Clay Creatures / Is it Fruit — прочитайте текст, чтобы развить уверенность в декодировании и отслеживании слов (с указательным пальцем или без него). Распознавание нехудожественных текстов. Расскажите о тексте. Быстрое распознавание слов и начало чтения с уверенностью и выражением.



    Правописание

    Фиолетовая группа – Наши фонемы на этой неделе – g и l. Обыкновенные слова – идти, получать, получать.



    Повторите пожалуйста фонемы а , т, с, и , р, н, р, м, с, к, ск– акцент делается на узнавании и образовании . Общие слова – a , at , at , I, in, it, an, is, and, am, me, my, made, as, he . Применение является ключевым для прогресса.



    Зеленая группа-

    Закрепление общих слов первой стадии на сегодняшний день – см. индивидуальный лист для вашего ребенка.



    Красная группа

    Закрепление общих слов первого этапа на сегодняшний день – см. индивидуальный лист для вашего ребенка. Если ваш ребенок начинает уверенно говорить с общеупотребительными словами, попробуйте составить предложения под диктовку, используя общеупотребительные слова и предшествующие слова-фонемы, так как для некоторых это может быть сложно.

    Все орфографические группы

    Вашему ребенку выдан лист с заданиями по правописанию. Каждую ночь они должны выполнять задание по правописанию. Это может быть сочетание письменных и активных заданий в течение недели, чтобы убедиться, что ваш ребенок прочно усвоил еженедельные фонематические слова и общеупотребительные слова.

    Проверка орфографии и диктант будут проводиться в конце недели в классе, чтобы убедиться, что дети в безопасности, прежде чем они будут продвигаться вперед.



    Математика

    Super Stars – мы рассматриваем сложение в пределах 10 и 20 чисел до 20. Некоторым детям потребуются кубики или манипуляции, другие могут использовать силу мозга. Нажмите на большое число и добавьте.

    Мы изучаем деньги. Дети должны уметь узнавать и описывать разные монеты. Они должны иметь возможность упорядочивать монеты по стоимости и предлагать, какие монеты использовать для подсчета итогов. Мы также рассмотрим эквивалентность (10p или 5p и 5p или 5p, 2p, 2p и 1p)

    На этой неделе мы начнем рассматривать ссылки на сетки.



    Умное печенье – смотрим числа до 40. Читаем, пишем и упорядочиваем. Число до и после и число между ними. Мы изучаем деньги. Дети должны уметь узнавать и описывать разные монеты. Они должны иметь возможность упорядочивать монеты по номиналу и предлагать, какие монеты использовать для получения заданных сумм. Мы также рассмотрим эквивалентность (10p или 5p и 5p)

    На этой неделе мы начнем рассматривать ссылки на сетки.



    Genius Gems and Bright Sparks – мы смотрим на числа со 100. Читаем, пишем и упорядочиваем. Мы рассмотрели прибавление/вычитание 1, 2 и 3 к двузначному числу (некоторым детям требуется дальнейшее закрепление этого дома).

    Например: 70+10, 90-10, 30+50, 80-30, затем 27+10, 75-10.

    Мы изучаем деньги. Ваш ребенок должен уметь распознавать и описывать монеты и некоторые банкноты. Они должны иметь возможность упорядочивать монеты и банкноты по номиналу. Добавляйте товары стоимостью 20 пенсов и выше и рассчитывайте сдачу от 20 пенсов. Мы также рассмотрим эквивалентность, различные способы подсчета сумм с использованием разных монет.

    Некоторым детям сложно добавлять предметы в пределах 20 пенсов (в этом нет ничего нового, и он уже обсуждался в классе, однако дополнительная поддержка дома была бы полезной)

    На этой неделе мы также начнем рассматривать ссылки на сетки.

    19 ноября 2019 Miss Tees Оставить комментарий

    Буду признателен, если вы обратите внимание на рождественский джемпер или футболку, а также любые шапки Санты, эльфийские уши или оленьи рога, которые у вас есть, как часть наших костюмов для рождественского шоу. Если у вас нет джемпера, подойдет красная или зеленая футболка.

    В дни шоу мальчики могут носить джемперы со школьными брюками, а девочки — со своими юбками, или вы можете прислать черные леггинсы.

    Пожалуйста, промаркируйте всю одежду и аксессуары вашего ребенка и положите их в сумку-переноску, четко написав на ней его имя. Это может оставаться в школе в течение всей выставочной недели. Вы можете отправить их при первой же возможности.



    Большое спасибо

    Мисс Тис



    Регистрационное досье – ECHA

    • Общая информация
    • Классификация, маркировка и оценка PBT
    • Производство, использование и воздействие
    • Физические и химические свойства
    • Экологическая судьба и пути
    • Экотоксикологическая информация
    • Токсикологическая информация
    • Аналитические методы
    • Руководство по безопасному использованию
    • Отчеты об оценке
    • Эталонные вещества

    Административные данные

    Ключевое значение для оценки химической безопасности

    Генетическая токсичность in vitro

    Описание ключевой информации

    – Бактериальный анализ обратной мутации (например, тест Эймса) с MnCl2
    Отрицательный (TA98, TA100, TA1535, TA1537, WP2uvrA), MnCl2, OECD 471, Thompson & Bowles (2005 – 9 In) 9 Тест на хромосомные аберрации млекопитающих в лабораторных условиях с MnCl2
    Отрицательный результат (клетки лимфоцитов человека), MnCl2, OECD 473, Morris & Durward (2009)

    – Мутация гена клеток млекопитающих in vitro с использованием MnCl2
    Отрицательный результат (клетки L5178Y), MnCl2, OECD 476, Фландрия (2009 г. )

    Ссылка на соответствующие записи исследования

    Справочник Allclose All

    Ссылка 1

    Конечная точка:

    . (структурный аналог или суррогат)

    Адекватность исследования:

    поддерживающее исследование

    Обоснование типа информации:

    См. отчет о прочтении в Разделе 13.

    Причина / Цель для перекрестной ссылки:

    Источник чтения-акросса

    Виды / штамм:

    Лимфома мыши L5178Y

    Метаболическая активация:

    с и без

    9535 Метаболическая активация:

    с и без

    9535 Метаболическая активация:

    с и без

    Метаболическая активация:

    с и без

    9535. Метаболическая активация:

    с и без

    Метаболическая активация:

    с и без

    . максимальных концентраций:

    цитотоксичность

    Примечания:

    Токсичность, вызванная тестируемым материалом, была отмечена при самом высоком уровне дозы, использованной в тесте.

    Количество органов управления автомобилем:

    valid

    Untreated negative controls validity:

    not examined

    Positive controls validity:

    valid

    Reference 2

    Endpoint:

    in vitro gene mutation study in mammalian cells

    Remarks:

    Тип генотоксичности: генная мутация

    Тип информации:

    экспериментальное исследование

    Адекватность исследования:

    ключевое исследование

    Период исследования:

    03.07.2009 – 20.10.2009

    Надежность:

    2 (надежный с ограничениями)

    Обоснование надежности вкл. недостатки:

    другое: см. «Примечание»

    Примечания:

    Исследование проведено в соответствии с согласованными протоколами, без или с незначительными отклонениями от стандартных руководств по тестированию и/или с незначительными методологическими недостатками, которые не влияют на качество соответствующих результатов . Отчет об исследовании был окончательным, составлен в соответствии с действующими рекомендациями, и исследование проводилось в соответствии с принципами GLP. Поскольку исследование проводилось с хлоридом марганца, который представляет собой более доступную форму марганца, а не с самим зарегистрированным веществом, исследованию была присвоена оценка надежности 2. Использование данных о дихлориде марганца считается подходящим и более предупредительным. так как дихлорид марганца хорошо растворим; поэтому считается, что результаты исследования представляют собой наихудший сценарий для неорганических соединений Mn.

    Qualifier:

    according to guideline

    Guideline:

    OECD Guideline 476 (In Vitro Mammalian Cell Gene Mutation Test)

    Deviations:

    no

    GLP compliance:

    yes (incl. QA statement)

    Тип анализа:

    Анализ мутаций гена клетки млекопитающих

    Ген-мишень:

    Локус TK

    Вид/штамм/тип клетки:

    мышиная лимфома L5178Y клетки

    Подробная информация о типе клеток млекопитающих (если применимо):

    – Периодически проверяется на наличие микоплазмы: да
    – Периодически “очищается” от высокого спонтанного фона: да :

    Смесь S9

    Тестовые концентрации с обоснованием максимальной дозы:

    См. таблицу 1 в разделе Любая другая информация о материалах и методах, вкл. таблицы режима дозирования

    Носитель/растворитель:

    – Используемый(е) носитель(а)/растворитель(и): среда R0

    Необработанные отрицательные контроли:

    нет

    Отрицательные растворители/контрольные носители:

    да

    Истинные отрицательные контроли:

    нет

    Положительный контроль:

    да

    Положительный контроль:

    этилметансульфонат

    Примечания:

    При отсутствии метаболической активации. 400 мкг/мл и 150 мкг/мл для 4-часового и 24-часового воздействия соответственно.

    Untreated negative controls:

    no

    Negative solvent / vehicle controls:

    yes

    True negative controls:

    no

    Positive controls:

    yes

    Positive control substance:

    cyclophosphamide

    Remarks:

    При наличии активации. 2 мкг/мл

    Информация о тест-системе и условиях эксперимента:

    СПОСОБ ПРИМЕНЕНИЯ: в среде

    ПРОДОЛЖИТЕЛЬНОСТЬ
    – Продолжительность воздействия: 4 или 24 часа
    – Время генерации: 12 часов
    – Время селекции (при инкубации с селекционным агентом): 2 дня

    СЕЛЕКТИВНЫЙ АГЕНТ (анализ мутаций): 4 мкг/мл 5-трифтортимидин (TFT) селективная среда
    ОКРАСЕНИЕ: MTT

    НОМЕР РЕПЛИКАЦИЙ: Каждая доза была выполнена в двух повторах

    ОПРЕДЕЛЕНИЕ ЦИТОТОКСИЧЕСКОЙ СИТУАЦИИ
    – Метод: относительный общий рост

    Критерии оценки:

    Оценка планшета: После инкубации от десяти до четырнадцати дней микротитровальные планшеты оценивали с помощью увеличительного зеркального ящика. Количество положительных лунок (лунок с колониями) регистрировали вместе с общим количеством поддающихся оценке лунок (обычно 9).6 на тарелку). Также регистрировали количество малых и больших колоний, наблюдаемых в чашках с мутациями TFT. Колонии оценивали вручную на глаз с использованием качественной оценки. Большие колонии определяли как колонии, которые покрывали приблизительно от 1/4 до 3/4 поверхности лунки и, как правило, имели толщину не более одной или двух клеток. Как правило, все колонии, занимающие менее 25% средней площади больших колоний, считались маленькими колониями. Небольшие колонии обычно имеют толщину более двух клеток. В каждую лунку мутационных планшетов добавляли 0,025 мл раствора МТТ (2,5 мг/мл в PBS) для визуализации мутантных колоний. Планшеты инкубировали в течение двух часов. МТТ является жизненно важным красителем, который поглощается жизнеспособными клетками и метаболизируется, придавая коричнево-черный цвет.

    % относительного роста суспензии (%RSG), жизнеспособности на 2-й день (%V), относительного общего роста (RTG) и частоты мутаций (MF) рассчитывали для оценки мутагенного потенциала. Пожалуйста, обратитесь к разделу: Любая другая информация о материалах и методах, в т.ч. таблицы под соответствующими заголовками для получения полной информации.

    Для того чтобы тестируемый материал продемонстрировал мутагенный ответ, он должен давать статистически значимое увеличение частоты индуцированных мутантов по сравнению с одновременным значением частоты мутаций-носителей. 9-6 для микролуночного метода. Любой уровень дозы тестируемого материала, который демонстрирует значение частоты мутаций, превышающее соответствующий контрольный носитель по данным GEF, считается положительным. Если тестируемый материал вызывает умеренное увеличение частоты мутаций, которое лишь незначительно превышает значение GEF и не является воспроизводимым или является частью реакции, связанной с дозой, то можно считать, что он не имеет токсикологического значения. Когда тестируемый материал вызывал умеренное воспроизводимое увеличение частоты мутаций, не превышающее значение GEF, применялась научная оценка. Если воспроизводимые ответы в значительной степени зависят от дозы и включают увеличение абсолютного числа мутантных колоний, то их можно считать токсикологически значимыми.

    Небольшие значительные увеличения, обозначенные статистическим пакетом UKEMS, были рассмотрены с использованием критериев, изложенных выше, и проигнорированы по усмотрению руководителя исследования.

    Species / strain:

    mouse lymphoma L5178Y cells

    Metabolic activation:

    with and without

    Genotoxicity:

    negative

    Cytotoxicity / choice of top concentrations:

    cytotoxicity

    Remarks:

    Test material -Индуцированная токсичность была отмечена при самом высоком уровне дозы, использованной в тесте.

    Управление транспортными средствами Достоверность:

    Действительно

    Необработанные отрицательные контроли. Достоверность:

    Не обследовано

    Положительная контроль Достоверность:

    Действительно

    Дополнительная информация. исследуемый материал наблюдался при 10 мкг/мл и выше в группах 4-часового воздействия в отсутствие метаболической активации и при 20 мкг/мл и выше в группе 4-часового воздействия при наличии метаболической активации.

    ДИАПАЗОННЫЕ/СКРИНИНГОВЫЕ ИССЛЕДОВАНИЯ: Все три группы воздействия, участвовавшие в скрининговом тесте, продемонстрировали заметное снижение относительного роста суспензии (%RSG) клеток, обработанных тестируемым материалом, по сравнению с одновременным контролем носителя. Осадок тестируемого материала наблюдался при 78,75 мкг/мл и выше в группе 4-часового воздействия в отсутствие метаболической активации, при 39,98 мкг/мл и выше в группе 4-часового воздействия при наличии метаболической активации, и в возрасте 19 лет и старше0,69 мкг/мл в группе 24-часового воздействия при отсутствии метаболической активации. В экспериментах на мутагенность максимальный уровень дозы ограничивался токсичностью, вызванной тестируемым материалом.

    Таблица 2: Результаты предварительного теста на токсичность

    Доза (мкг/мл)	%RSG (-S9) 4-часовая экспозиция	%RSG (=S9) 4-часовая экспозиция	%RSG (-S9) 24-часовая экспозиция
    0	100	100	100
    4,92	102	89	33
    9,84	96	100	11
    19,69	89	89	1
    39,38	72	75	0
    78,75	2	57	0
    157,5	9	1	0
    315	1	0	0
    630	0	0	0
    1260	0	0	0

    Таблица 3: Сводка результатов основного эксперимента, 4-часовая экспозиция

    Лечение (мкг/мл)	4 часа – S9			Лечение (мкг/мл)	4 часа +S9
    	%RSG	РИТЭГ	МФ§		%RSG	РИТЭГ	МФ§
    0	100	1,00	81,37	0	100	1,00	74,20
    2,5†	97			20	91	1,04	64. 08
    5	95	1,06	73,26	40	68	0,86	78,58
    10	91	0,94	96,72	60	43	0,41	116,75
    20	101	1,24	90.28	80	37	0,32	96. 12
    40	44	0,46	104,53	100	32	0,22	104,65
    60	19	0,08	128,81	120	26	0,15	104.12
    80	17	0,13	91.23	140	25	0,18	100,39
    120†	14			160‡	13	0,04	42,87
    Линейный тренд			НР	Линейный тренд
    Скорая помощь				СР
    400	71	0,62	656,51	2	55	0,22	1662,80
    † Не высевали на жизнеспособность или устойчивость к 4-TFT MF§ 5-TFT устойчивые мутанты/10 6 жизнеспособных клеток через 2 дня после обработки NS Незначительно ‡ Лечение исключено из статистики испытаний



    Таблица 4: Сводка результатов основного эксперимента, 24 часа экспозиция

    Лечение (мкг/мл)	4 часа – S9
    	%RSG	РИТЭГ	МФ§
    0	100	1,00	103. 16
    0,31	97	0,99	91.33
    0,63	105	0,97	79,60
    1,25	95	1,07	50,22
    2,5	76	0,81	100,92
    5	41	0,38	173,75*
    7,5	14	0,11	372,63*
    10†	7
    15†	4
    Линейный тренд			***
    Скорая помощь
    150	54	0,32	1211. 25
    † Без покрытия на жизнеспособность или устойчивость к 4-TFT * p < 0,05 *** p < 0,001

    Выводы:

    Интерпретация результатов: отрицательные С метаболической активацией и без нее

    Исследуемый материал не вызывал какого-либо токсикологически значимого увеличения частоты мутаций в локусе ТК +/- в клетках L5178Y и поэтому считается не- мутагенный в условиях испытания.

    Резюме:

    Мутагенный потенциал теста вещество, дихлорид марганца, было определено в исследовании, которое было проводится в условиях GLP и в соответствии со стандартизированными руководство ОЭСР 476.

    На основании результатов предварительный тест на токсичность, дозы, выбранные для лечения начальный анализ мутагенеза варьировался от 2,5 до 120 мкг/мл и от 20 до 160 мкг/мл. мкг/мл для неактивированных и активированных культур S9 соответственно. Осадок исследуемого материала наблюдался на уровне 10 мкг/мл и выше в группы 4-часового воздействия при отсутствии метаболической активации и при и выше 20 мкг/мл в группе 4-часового воздействия в присутствии метаболическая активация. Токсичность в клонированных культурах наблюдали при дозы 120 и 160 мкг/мл без и с S9активации соответственно. Основанный на по результатам предварительного токсикологического испытания дозы, выбранные для обработка расширенного лечебного анализа варьировалась от 0,31 до 15 мкг/мл. для неактивированных культур с 24-часовой экспозицией. Токсичность в клонированные культуры наблюдали при дозах 10 и 15 мкг/мл.

    В целом тестовый материал не вызвать любое токсикологически значимое увеличение частоты мутаций в локусе TK +/- в клетках L5178Y и поэтому считается немутагенный в условиях испытания.

    Поскольку исследование проводилось с хлорид марганца, который представляет собой более доступную форму марганца, а не с самим зарегистрированным веществом, исследование было назначено оценка надежности 2. Использование данных по дихлориду марганца считается подходящим и более предупредительным, поскольку марганец дихлорид хорошо растворим; Таким образом, результаты исследования считается наихудшим сценарием для неорганических соединений Mn.

    Ссылка 3

    Конечная точка:

    in vitro цитогенность / хромосома Аберрация в клетках млекопитающих

    Тип Информации:

    READ-ACROSS OF S. OR SPARCHTING SPACTING SPARICE SPERICE

    READ-ACROSS OF ORFORSIONSIONSIONSIONSIONSIONSING SPERTINGERATE). :

    вспомогательное исследование

    Обоснование типа информации:

    См. отчет о прочтении, приложенный в Разделе 13.

    Причина / цель перекрестной ссылки:

    read-across source

    Species / strain:

    lymphocytes: human, peripheral

    Metabolic activation:

    with and without

    Genotoxicity:

    negative

    Cytotoxicity / choice of top concentrations:

    cytotoxicity

    Валидность контролей-носителей:

    действительна

    Необработанные отрицательные контроли валидны:

    не указаны

    Положительные контроли валидны:

    действительны

    Reference 4

    Endpoint:

    in vitro cytogenicity / chromosome aberration study in mammalian cells

    Remarks:

    Type of genotoxicity: chromosome aberration

    Type of information:

    experimental study

    Adequacy of исследование:

    ключевое исследование

    Период исследования:

    с 03 июля 2009 г. по 24 сентября 2009 г.

    Надежность:

    2 (надежно с ограничениями)

    Обоснование надежности в т.ч. недостатки:

    другое: см. «Примечание»

    Примечания:

    Исследование проведено в соответствии с согласованными протоколами, без или с незначительными отклонениями от стандартных руководств по тестированию и/или с незначительными методологическими недостатками, которые не влияют на качество соответствующих результатов . Отчет об исследовании был окончательным, составлен в соответствии с действующими рекомендациями, и исследование проводилось в соответствии с принципами GLP. Поскольку исследование проводилось с хлоридом марганца, который представляет собой более доступную форму марганца, а не с самим зарегистрированным веществом, исследованию была присвоена оценка надежности 2. Использование данных о дихлориде марганца считается подходящим и более предупредительным. так как дихлорид марганца хорошо растворим; Таким образом, результаты исследования представляют собой наихудший сценарий для неорганических соединений Mn.

    Квалификатор:

    Согласно Руководству

    Руководство:

    Руководство по ОЭСР 473 (IN VITro Хромосома

    . анализ:

    Тест на хромосомные аберрации млекопитающих in vitro

    Вид/штамм/тип клеток:

    лимфоциты: человеческие, периферические

    Подробная информация о типе клеток млекопитающих (если применимо):

    Неприменимо

    Дополнительные характеристики штамма/типа клеток:

    неприменимо

    Метаболическая активация:

    с

    и без

    См. таблицу 1 в разделе Любая другая информация о материалах и методах, в т.ч. таблицы

    Носитель/растворитель:

    – Используемые растворители/растворители: Minimal Essential Medium (MEM)

    Untreated negative controls:

    no

    Negative solvent / vehicle controls:

    yes

    True negative controls:

    no

    Positive controls:

    yes

    Positive control substance:

    mitomycin C

    Remarks :

    При отсутствии S9. 0,4 и 0,2 мкг/мл для 4 (20)-часового и 24-часового воздействия соответственно в MEM

    Необработанные отрицательные контроли:

    нет

    Отрицательные контроли растворитель/носитель:

    да

    Истинные отрицательные контроли:

    нет

    Положительные контроли:

    да

    Вещество положительного контроля:

    циклофосфамид

    Примечания:

    6 9. 5 мкг/мл растворяют в диметилсульфоксиде.

    Сведения об испытательной системе и экспериментальных условиях:

    СПОСОБ ПРИМЕНЕНИЯ: в среде

    ПРОДОЛЖИТЕЛЬНОСТЬ
    – Период предварительной инкубации: Приблизительно 48 часов инкубации при 37 °C, 5% CO2 во влажном воздухе.
    – Продолжительность воздействия: 4 часа воздействия (с дополнительными 20 часами инкубации после удаления тестируемого материала) и 24 часа воздействия
    – Время экспрессии (клетки в питательной среде): Обычно среднее время генерации 17 часов в экспериментальных условиях воздействия.
    – Исправление: Митоз был остановлен за два часа до требуемого времени сбора урожая. После инкубации с демеколцином клетки центрифугировали, культуральную среду удаляли и ресуспендировали в 0,075 М гипотоническом KCl. Через 14 минут (включая центрифугирование) большую часть гипотонического раствора сливали и выбрасывали. Клетки повторно суспендировали и затем фиксировали путем добавления клеточной суспензии KCl в свежий метанол/ледяную уксусную кислоту (3:1 по объему). Фиксатор меняли не менее трех раз и клетки хранили при 4°С не менее четырех часов для обеспечения полной фиксации.

    ИНГИБИТОР ВЕРЕТЕНА (цитогенетические анализы): Демеколцин (Кольцемид 0,1 мкг/мл) за два часа до требуемого времени сбора урожая. ОКРАСКА
    (для цитогенетических анализов): для приготовления метафазных спредов лимфоциты суспендировали в нескольких мл свежего фиксатора перед центрифугированием и ресуспендированием в небольшом количестве фиксатора. Несколько капель этой суспензии капали на чистые влажные предметные стекла микроскопа и оставляли сушиться на воздухе. Каждый слайд был постоянно помечен соответствующими идентификационными данными. Когда предметные стекла высыхали, их окрашивали 5% раствором Гимзы в течение 5 минут, промывали, сушили и наносили покровное стекло с использованием монтажной среды.

    КОЛИЧЕСТВО ПОВТОРНОСТЕЙ: Двойные культуры лимфоцитов (А и В) готовили для каждого уровня дозы.

    КОЛИЧЕСТВО ОЦЕНЕННЫХ КЛЕТОК: по возможности первые 100 последовательных хорошо распространенных метафаз. осаждения исследуемого материала. Эти наблюдения использовали для выбора уровней доз для оценки митотического индекса.

    Критерии оценки:

    – Кодирование: Слайды кодировались с помощью компьютеризированного генератора случайных чисел, а все дополнительные слайды кодировались вручную.
    – Митотический индекс: подсчитывали в общей сложности 2000 ядер лимфоцитов, и количество клеток в метафазе регистрировали и выражали в виде митотического индекса и в процентах от контрольного значения носителя.
    – Подсчет повреждения хромосом: по возможности подсчитывали первые 100 последовательных хорошо распространенных метафаз из каждой культуры. Там, где было примерно от 30 до 50 % клеток с аберрациями, оценка предметного стекла прекращалась на 50 клетках. Если в клетке было 44-48 хромосом, любые пробелы, разрывы или перестройки отмечались в соответствии с Международной системой номенклатуры хромосом (19).85) Scott et al и Savage (1976) в руководстве UKEMS по тестированию на мутагенность. Клетки с хромосомными аберрациями при необходимости проверялись старшим цитогентиком перед расшифровкой слайдов.

    Статистические данные:

    Частоту клеток с аберрациями, за исключением пробелов, и частоту полиплоидных клеток сравнивали, где это необходимо, с одновременным контрольным значением носителя с использованием точного критерия Фишера.

    Виды/штаммы:

    лимфоциты: человеческие, периферические

    Metabolic activation:

    with and without

    Genotoxicity:

    negative

    Cytotoxicity / choice of top concentrations:

    cytotoxicity

    Vehicle controls validity:

    valid

    Untreated negative controls validity:

    not specified

    Достоверность положительного контроля:

    действителен

    Дополнительная информация о результатах:

    СМЕШИВАЮЩИЕ ФАКТОРЫ ДЛЯ ТЕСТА
    – Осаждение: Было отмечено, что испытуемый материал преципитирует в количестве 315 мкг/мл в 4 (20)-часовых культурах без S9и выше 630 мкг/мл в 4(20)-часовых культурах в присутствии S9. В конце периода экспозиции в 24-часовых культурах осадка не наблюдалось.

    ДИАПАЗОННЫЕ/СКРИНИНГОВЫЕ ИССЛЕДОВАНИЯ: Диапазон доз для предварительного теста на токсичность составлял от 4,92 до 1260 мкг/мл. Максимальная доза основывалась на максимально рекомендуемой концентрации 10 мМ. Осадок исследуемого материала наблюдался в культурах в конце экспозиции при 157,5 мкг/мл и выше при 4(20)-часовой экспозиции в отсутствие S9.при 78,75 мкг/мл и выше при 4 (20)-часовом воздействии в присутствии s(, и при более 315 мкг/мл в группе 24-часового непрерывного воздействия. Гемолиз наблюдался при 315 мкг/мл и выше при сборе во всех трех группах воздействия.Микроскопическая оценка препаратов, приготовленных из экспонированных культур, показала наличие метафазных клеток до 1260 мкг/мл при 4(20)-часовом воздействии при наличии метаболической активации и до 157,5 мкг/мл. при 4(20)-часовом воздействии в отсутствие S9 Максимальная доза с наличием метафаз при 24-часовом непрерывном воздействии составила 390,38 мкг/мл. Испытываемый материал вызывал явные признаки токсичности во всех группах воздействия.

    Все контрольные растворители (растворители) имели частоты клеток с аберрациями. в диапазоне, ожидаемом для нормальных лимфоцитов человека. Все положительное контрольные материалы вызывали статистически значимое увеличение частота клеток с аберрациями, указывающая на удовлетворительное выполнение теста и активность системы метаболизма. тестируемый материал оказался токсичным для лимфоцитов и не индуцировал любое токсикологически значимое увеличение частоты клеток с аберраций, в любом из условий экспозиции, используя диапазон доз, который включены уровни доз, вызывающие примерно 50% митотическое ингибирование.

    Пожалуйста, обратитесь к приложенному документу, Приложение 1 для полной таблицы результаты

    Выводы:

    Интерпретация результатов: отрицательные с метаболической активацией и без нее наличие системы метаболизма ферментов печени или после 24-часового непрерывного воздействия. Таким образом, испытуемый материал считался некластогенным для лимфоцитов человека in vitro.

    Резюме:

    Возможности исследуемого материала, дихлорид марганца, вызывающий структурные хромосомные аберрации у Клетки лимфоцитов человека in vitro были исследованы в исследовании, которое проводится в условиях GLP и в соответствии со стандартизированными руководство ОЭСР 473.

    В ходе исследования дублируют культуры Клетки лимфоцитов человека, обработанные тестируемым материалом, оценивали на хромосомные аберрации по меньшей мере при трех уровнях дозы. Автомобиль и положительные контроли проводили одновременно. Три условия лечения были используется для исследования следующим образом: во-первых, культуры выдерживали в течение 4 часов с временем экспрессии 20 часов, обе при наличии и отсутствии метаболической активации (S9смесь), во-вторых культуры непрерывно экспонировались в течение 24 часов в отсутствие метаболическая активация. Частота хромосомных аберраций у обоих носитель и положительные контроли находились в пределах ожидаемого диапазона и подтвердили чувствительность анализа и эффективность смеси S9.

    исследуемый материал не вызывал каких-либо токсикологически значимых повышений по частоте клеток с аберрациями в любой из 4(20)-часовых группы воздействия, в отсутствие или в присутствии фермента печени системы метаболизма или после 24 часов непрерывного воздействия. Тест поэтому материал считался некластогенным для человека. лимфоциты in vitro.

    Поскольку исследование проводилось с хлорид марганца, который представляет собой более доступную форму марганца, а не с самим зарегистрированным веществом, исследование было назначено оценка надежности 2. Использование данных по дихлориду марганца считается подходящим и более предупредительным, поскольку марганец дихлорид хорошо растворим; Таким образом, результаты исследования считается наихудшим сценарием для неорганических соединений Mn.

    Ссылка 5

    Конечная точка:

    Исследование мутаций гена in vitro в бактериях

    9583 ключевое исследование

    Обоснование типа информации:

    См. отчет о прочтении, приложенный в Разделе 13.5838

    Виды / штамм:

    S. Typhimurium TA 1535

    Метаболическая активация:

    с и без

    Cytotoxicity:

    отрицательный

    CytoToxicity:

    отрицательный

    Cytotoxicity:

    отрицательный

    Cytotoxicity:

    .

    Контроль носителя, достоверность:

    , валидность

    Необработанные отрицательные контроли, валидность:

    , валидность

    Положительные контроли, валидность:

    , валидность

    Виды / штамм:

    S. Typhimurium TA 1537

    Метаболическая активация:

    с и без

    Cytotoxicity:

    .

    Контроль носителя, достоверность:

    , валидность

    Необработанные отрицательные контроли, валидность:

    , валидность

    Положительные контроли, валидность:

    , валидность

    Виды / штамм:

    S. Typhimurium TA 98

    Метаболическая активация:

    с

    Генотоксичность:

    .

    Контроль носителя, достоверность:

    , валидность

    Необработанные отрицательные контроли, валидность:

    , валидность

    Положительные контроли, валидность:

    , валидность

    Species / strain:

    S. typhimurium TA 100

    Metabolic activation:

    with and without

    Genotoxicity:

    negative

    Cytotoxicity / choice of top concentrations:

    no cytotoxicity, but tested up to precipitating concentrations

    Контроль носителя, достоверность:

    , валидность

    Необработанные отрицательные контроли, валидность:

    , валидность

    Положительные контроли, валидность:

    , валидность

    Виды / штамм:

    E. Coli WP2 UVR A

    Метаболическая активация:

    с

    Генотоксичность:

    отрицательный

    Cytotoxicity:

    . концентрации

    Контроль носителя, достоверность:

    , валидность

    Необработанные отрицательные контроли, валидность:

    , валидность

    Положительные контроли, валидность:

    , валидность

    Справочник 6

    Конечная точка:

    Исследование мутаций гена in vitro у бактерий

    Заметки:

    Тип генотоксично ключевое исследование

    Период исследования:

    с 10 июля 2009 г. по 04 августа 2009 г.

    Надежность:

    2 (надежно с ограничениями)

    Обоснование надежности вкл. недостатки:

    другое: см. «Примечание»

    Примечания:

    Исследование проведено в соответствии с согласованными протоколами, без отклонений или с незначительными отклонениями от стандартных руководств по тестированию и/или с незначительными методологическими недостатками, которые не влияют на качество соответствующих результатов. Отчет об исследовании был окончательным, составлен в соответствии с действующими рекомендациями, и исследование проводилось в соответствии с принципами GLP. Поскольку исследование проводилось с хлоридом марганца, который представляет собой более доступную форму марганца, а не с самим зарегистрированным веществом, исследованию была присвоена оценка надежности 2. Использование данных о дихлориде марганца считается подходящим и более предупредительным. так как дихлорид марганца хорошо растворим; Таким образом, результаты исследования представляют собой наихудший сценарий для неорганических соединений Mn.

    Квалификатор:

    Согласно руководству

    Руководство:

    Руководство по ОЭСР 471 (Бактериальная обратная мутация. 13/14 (Мутагенность — тест на обратную мутацию с использованием бактерий)

    Отклонения:

    нет

    Соответствие GLP:

    да (включая заявление о контроле качества)

    Тип анализа:

    Анализ бактериальной обратной мутации

    Целевой ген:

    Синтез гистидина в штаммах Salmonella typhimurium и синтез триптофана в используемом штамме E. coli.

    Вид/штамм/тип клетки:

    S. typhimurium TA 1535, TA 1537, TA 98 и TA 100

    Подробная информация о типе клеток млекопитающих (если применимо):

    Неприменимо

    Дополнительные характеристики штамма/типа клеток:

    другое: спаривание оснований GC в первичном сайте реверсии.

    Вид/штамм/тип клеток:

    E. coli WP2 uvr A

    Дополнительные характеристики штамма/типа клеток:

    другое: спаривание оснований AT в месте первичной реверсии.

    Метаболическая активация:

    с и без

    Система метаболической активации:

    Смесь S9

    Тестовые концентрации с обоснованием максимальной дозы:

    50, 150, 500, 1500 и 5009 мкг растворителя 83/планшет 8/5000 8/3

    – Используемые растворители/растворители: Стерильная дистиллированная вода
    – Обоснование выбора растворителя/носителя: Было обнаружено, что испытуемый материал растворим в стерильной дистиллированной воде и диметилсульфоксиде в концентрации 50 мг/мл. В качестве растворителя была выбрана стерильная дистиллированная вода.

    Необработанные отрицательные контроли:

    Да

    Отрицательный растворитель / контроль транспортных средств:

    Да

    . (2АА)

    Замечания:

    с S9 Mix

    Необработанные отрицательные контроли:

    Да

    Отрицательный растворитель контролирует:

    Да

    контроль отрицательного:

    Да

    . Правда. Отрицательные контроли:

    Да

    . Правда. Отрицательные контроли:

    Да

    5. вещество:

    бензо(а)пирен

    Примечания:

    Со смесью S9

    Необработанные отрицательные контроли:

    да

    Отрицательные контроли растворитель/носитель:

    Да,

    Истинные отрицательные контроли:

    no

    Положительные контроли:

    Да,

    Положительное контрольное вещество:

    N-этил-нитро-н-нитрозогюанидин

    37 n-nitro-nitrosoguanidine

    377:. Отрицательные контроли:

    да

    Отрицательные контроли растворитель/носитель:

    да

    Истинные отрицательные контроли:

    нет

    Положительные контроли:

    да

    Положительный контроль:

    4-нитрохинолин-N-оксид

    Примечания:

    Без смеси S9

    Сведения об тест-системе и условиях эксперимента:

    СПОСОБ ПРИМЕНЕНИЯ: в среде; в агаре (внесение в чашку)

    ПРОДОЛЖИТЕЛЬНОСТЬ
    – Период предварительной инкубации: 10 часов при 36 °C
    – Продолжительность воздействия: 48 часов
    – Время экспрессии (клетки в питательной среде): не сообщается

    Критерии оценки:

    Несколько критериев для определение положительного результата. Зависимое от дозы увеличение частоты ревертантов в диапазоне исследованных доз и/или воспроизводимое увеличение одной или нескольких концентраций по крайней мере в одном бактериальном штамме с метаболической активацией или без нее. Биологическая релевантность результатов будет рассмотрена в первую очередь, статистические методы, рекомендованные UKEMS, также могут использоваться в качестве помощи при оценке, однако статистическая значимость не будет единственным определяющим фактором для положительного ответа.

    Статистика:

    Для статистической оценки результатов теста на мутагенность использовали следующее. Kirkland DJ (ED) (1989) Подкомитет по статистической оценке данных испытаний на мутагенность (UKEMS) по руководящим принципам испытаний на мутагенность. Отчет, часть III – издательство Кембриджского университета.

    Виды/штаммы:

    E. coli WP2 uvr A

    Метаболическая активация:

    с и без

    Генотоксичность:

    отрицательный

    Цитотоксичность / выбор максимальной концентрации:

    Не указано

    Управление транспортными средствами Достоверность:

    Действительно

    Необработанные отрицательные контрольные достоверность:

    Действительно

    Достоверность

    Достоверность

    9335.

    с и без

    Генотоксичность:

    отрицательный

    Цитотоксичность/выбор верхних концентраций:

    не указано

    Контроль носителя достоверность:

    valid

    Untreated negative controls validity:

    valid

    Positive controls validity:

    valid

    Species / strain:

    S. typhimurium TA 1537

    Metabolic activation:

    with and without

    Genotoxicity:

    отрицательный

    Цитотоксичность/выбор верхних концентраций:

    не указано

    носитель-контроль достоверность:

    достоверен

    необработанный отрицательный контроль достоверность:

    Действительно

    Позитивные контроли. Достоверность:

    Действительно

    Виды / штамм:

    S. Typhimurium TA 98

    Метаболическая активация:

    с и без

    Метаболическая активация:

    с и без и без

    . :

    не указано

    Контроль носителя:

    действителен

    Необработанный отрицательный контроль валидность:

    действителен

    Положительный контроль валидность:

    Действительно

    Виды / штамм:

    S. Typhimurium TA 100

    Метаболическая активация:

    с

    Genotoxicity:

    Отрицание

    . валидность:

    валидность

    Необработанные отрицательные контроли валидность:

    валидность

    положительные контроли валидность:

    валидность

    Дополнительная информация о результатах:

    СМЕШАЮЩИЕ ФАКТОРЫ, СВЯЗАННЫЕ С ИСПЫТАНИЕМ: Не сообщается

    ДИАПАЗОННЫЕ/СКРИНИНГОВЫЕ ИССЛЕДОВАНИЯ: В ходе оценочного исследования было установлено, что испытуемое вещество не токсично.

    СРАВНЕНИЕ С ИСТОРИЧЕСКИМИ КОНТРОЛЬНЫМИ ДАННЫМИ: Было обнаружено, что исторические контрольные значения согласуются с результатами исследования как для положительного контроля, так и для контрольного носителя.

    ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ЦИТОТОКСИЧНОСТИ: Не сообщается

    Стол 2: Исследование диапазона – анализ токсичности

    С (+) или без (-) S9-mix	Штамм	Доза (мкг/планшет)
    		0	0,15	0,5	1,5	5	15	50	150	500	1500	5000
    –	ТА100	75	81	78	96	89	77	85	74	70	86П	84П
    +	ТА100	77	96	84	85	74	75	91	88	74	70П	73П
    –	WP2uvrA-	25	23	25	23	27	30	23	35	31	22P	27П
    +	WP2uvrA-	37	24	27	34	29	25	36	32	38	30P	24P
    P – Осадки

    Стол 3: Частота спонтанных мутаций (одновременный отрицательный контроль), эксперимент 1

    Количество ревертантов (среднее количество колоний на чашку)
    Тип замены пары оснований			Тип Frameshift
    ТА100	ТА1535	WP2uvrA-	ТА98	ТА1537
    93	15	22	14	10
    96 (95)	19 (18)	20 (22)	16 (17)	13 (12)
    97	21	24	20	13

    Стол 4: Частота спонтанных мутаций (одновременный отрицательный контроль), эксперимент 2

    Количество ревертантов (среднее количество колоний на чашку)
    Тип замены пары оснований			Тип Frameshift
    ТА100	ТА1535	WP2uvrA-	ТА98	ТА1537
    123	22	33	22	12
    123 (118)	25 (23)	25 (29)	25 (24)	12 (12)
    109	21	29	24	13

    Таблица 5: Результаты испытаний, эксперимент 1 — без метаболической активации

    T Расчетный период	С 19 июля 2009 г.			До 22 июля 2009 г.
    Тестовое вещество (мкг/планшет)	Количество ревертантов (среднее количество колоний на чашку)
    	Тип замены пары оснований			Тип Frameshift
    	ТА100	ТА1535	WP2uvrA-	ТА98	ТА1537
    0	95 111  (102) 99    8.3#	16 20   (18) 19    2. 1	23 25    (23) 20     2,5	26 21   (23) 23    2,5	15 13    (14) 13    1,2
    50	112 96    (104) 104   8,0	16 20   (19) 20    2,3	18 25     (22) 23      3,6	21 22    (22) 24     1,5	14 13    (12) 10     2.1
    150	115 110   (109) 102    6,6	21 13   (18) 21    4,6	26 15    (20) 19     5,6	16 20    (21) 27     5,6	12 11    (12) 13     1,0
    500	103 92    (95) 90     7,0	18 19   (17) 14    2,6	21 23     (25) 30      4,7	21 21     (21) 20      0,6	15 15    (12) 15     0,0
    1500	110 П 95 П  (103) 104P   7,5	19P 18P (18) 16P  1,5	22 24P   (23) 22P    1,2	22P 23P   (25) 26P    3. 2	13P 15P   (12) 9P      3.1
    5000	88P 117P (105) 111P   15,3	18P 21P (19) 18P   1,7	26P 21P    (24) 24P     2,5	25P 23P    (25) 26P     1,5	9P 12P   (12) 16P    3,5
    Наименование Концентрация Кол-во колоний на чашку	РУССКИЙ	АНГЛИЙСКИЙ	ENNG	4NQO	9AA
    	3	5	2	0,2	80
    	475 526  (492) 476   29,2	99 150  (115) 95     30,7	145 145   (145) 145    0,0	123 118   (119) 115    4,0	345 462   (400) 394    58,8
    ENNG – N-этил-N’-нитро-N-нитрозогуанидин 4NQO – 4-нитрохинолин-1-оксид 9AA – 9-аминоакридин P – Осадок # – Стандартное отклонение

    Стол 6: Результаты испытаний, эксперимент 1 — с метаболической активацией

    Тестовый период	С 19 июля 2009 г.			До 22 июля 2009 г.
    Тестовое вещество (мкг/планшет)	Количество ревертантов (среднее количество колоний на чашку)
    	Тип замены пары оснований			Тип Frameshift
    	ТА100	ТА1535	WP2uvrA-	ТА98	ТА1537
    0	97 96     (98) 100   8.3#	12 12   (11) 9     1,7	23 29    (28) 32     4,6	25 24   (23) 20    2,6	14 9     (12) 14    2,9
    50	117 101   (106) 100    9,5	11 9     (10) 10    1,0	31 25     (25) 19      6,0	20 21    (20) 18     1,5	12 12    (12) 12     0,0
    150	97 102   (101) 103    3. 2	10 9    (9) 9    0,6	25 23    (25) 27     2,0	26 22    (24) 24     2,0	15 10    (12) 11     12,6
    500	115 74     (94) 92      20,6	13 8   (10) 9    2,6	29 19     (23) 21      5.3	31 20     (24) 20      6,4	16 15    (15) 13     1,5
    1500	90P 82P (88) 91P    4,9	12P 9P    (11) 13P   2. 1	26P 24P   (23) 20P    3.1	19P 18P   (24) 20P    6,4	11P 15P   (12) 9P      3.1
    5000	92P 104P   (95) 90P      7,6	12P 9P     (11) 11P   1,5	24P 24P    (23) 20P     2,3	20P 24P    (22) 22P     2.0	12P 9P     (11) 13P    2.1
    Имя Концентрация Кол-во колоний на чашку	2AA	2AA	2AA	БП	2AA
    	1	2	10	5	2
    	2248 2526 (2506) 2743 248. 1	209 151  (179) 177    29,1	172 225   (184) 154    36,9	206 184   (197) 202    11,7	278 217   (247) 247    30,5
    2AA – 2-Аминоантрацен BP – Бенз(а)пирен P – Осадки # – Стандартное отклонение

    Стол 7: Результаты испытаний, эксперимент 2 — без метаболической активации

    Тестовый период	С 19 июля 2009 г.			До 22 июля 2009 г.
    Тестовое вещество (мкг/планшет)	Количество ревертантов (среднее количество колоний на чашку)
    	Тип замены пары оснований			Тип Frameshift
    	ТА100	ТА1535	WP2uvrA-	ТА98	ТА1537
    0	101 95      (104) 115    10. 3#	20 16   (19) 20    2,3	21 24    (23) 25     2.1	26 26   (25) 23    1,7	11 16    (14) 15    2,6
    50	106 97    (104) 106   5,2	21 21   (21) 21    0,0	18 26     (24) 29      5,7	20 26    (25) 2 9    4,6	8 15    (12) 13     3,6
    150	113 107   (111) 114    3,8	24 20   (21) 20    2,3	22 29    (25) 23     3,8	20 19    (22) 27     4,4	10 8      (9) 10    1,2
    500	96 104    (102) 106     5,3	16 22   (17) 14    4. 2	23 24    (24) 25     1,0	23 25     (26) 30      3,6	15 8      (9) 10    1,2
    1500	118P  (118) 119P   1,0 117       *	24P 20P (23) 26P   3.1	21P 24P   (22) 22P    1,5	29P 21P   (25) 26P    4.0	10P 11P   (10) 9P      1.0
    5000	101P 104P (105) 110P   4,6	22P 23P (22) 21P  1.0	27P 24P    (24) 21P     3. 0	26P 25P    (25) 24P     1.0	12P 13P   (11) 9P      2.1
    Наименование Концентрация Кол-во колоний на чашку	ENNG	АНГЛИЙСКИЙ	ENNG	4NQO	9AA
    	3	5	2	0,2	80
    	295 312  (309) 320   12,8	209 222    (212) 206     8,5	416 492   (462) 477    40,3	246 217   (228) 220    15,9	1078 2042 (1426) 1157  535,2
    ENNG – N-этил-N’-нитро-N-нитрозогуанидин 4NQO – 4-нитрохинолин-1-оксид 9AA – 9-аминоакридин P – осадок # – стандартное отклонение * p≤0,05

    Стол 8: Результаты испытаний, эксперимент 2 — с метаболической активацией

    T Расчетный период	С 19 июля 2009 г.			До 22 июля 2009 г.
    Тестовое вещество (мкг/планшет)	Количество ревертантов (среднее количество колоний на чашку)
    	Тип замены пары оснований			Тип Frameshift
    	ТА100	ТА1535	WP2uvrA-	ТА98	ТА1537
    0	108 106     (108) 109      1.5#	10 9     (11) 13    2. 1	25 27    (26) 26     1,0	22 21   (22) 22    0,6	16 16   (15) 12    2,3
    50	93 91   (106) 107    8,7	15 9     (12) 13    3.1	22 22     (25) 31      5.2	21 26    (22) 22     0,6	13 15    (15) 16     1,5
    150	98 89     (99) 110   10,5	13 8     (10) 13    3.1	22 23    (22) 31     0,6	19 24    (22) 22     2,5	14 14    (12) 7       4. 0
    500	91 106    (102) 110   10,0	12 14   (12) 9     2,5	30 29     (30) 30      0,6	26 21     (23) 22      2,6	16 14    (14) 12     2,0
    1500	81P 100P (96) 110P 10,0	9P 13P    (10) 9P       2.3	25P 31P   (27) 25P    3,5	25P 25P   (24) 22P    1,7	9P 16P     (14) 16P      4.0
    5000	90P 84P     (92) 102P    9,2	11P 10P    (10) 8P     1,5	26P 23P    (25) 27P     2. 1	24P 21P    (22) 22P     1,5	12P 15P    (12) 10P     2,5
    Наименование Концентрация Кол-во колоний на чашку	2AA	2AA	2AA	БП	2AA
    	1	2	10	5	2
    	2474 2427 (2510) 2629  105,7	374 332  (332) 291   41,5	342 264   (313) 333    42,7	261 620   (457) 490    181,8	497 494   (498) 504    5. 1
    2AA – 2-аминоантрацен BP – Бенз(а)пирен P – Осадок # – Стандартное отклонение

    Было обнаружено, что исследуемый материал не вызывает видимого снижения роста бактериальный фон газона в любой дозе и поэтому тестировался до максимальный уровень дозы 5000 мкг/планшет. 1500 мкг/планшет и выше. Было сочтено, что это не помешает забить ревертантных колоний. Нет токсикологически значимого увеличения частота ревертантных колоний была зарегистрирована для бактериального штаммов, с любой дозой тестируемого материала, с или без метаболического активация. В ревертантной колонии ТА100 небольшая, но статистически значительное увеличение наблюдалось на 1500 мкг/планшет в эксперименте 2 (увеличение менее чем в 1,5 раза). Однако они находились в пределах согласно Стандартному методу испытаний, это увеличение подтверждается невоспроизводимы в двух отдельных экспериментах. Это было сделано для не имеют биологического или токсикологического значения. Все положительные контрольные вещества вызывали заметное увеличение частоты ревертантные колонии, подтверждающие активность S9-смешать и чувствительность бактериальных штаммов.

    Выводы:

    Интерпретация результатов: Отрицательные с метаболической активацией и без нее

    Было обнаружено, что исследуемый материал не обладает мутагенными свойствами в описанных условиях испытаний.

    Краткое содержание:

    Мутагенный потенциал исследуемого материала был изучен в ходе исследования, которое проводилось в условиях GLP и в соответствии со стандартизированными рекомендациями OECD 471 и EU Method B.13/14.

    В ходе исследования тестовые штаммы Salmonella typhimurium (ТА98, ТА100, ТА1535 и ТА1537) и тестовый штамм Escherichia coli (WP2uvrA) подвергались воздействию тестируемого вещества как в присутствии, так и в отсутствие метаболической активации. Носитель и положительные контроли запускались одновременно. Было проведено два отдельных эксперимента, в которых первые пять концентраций испытуемого вещества (50, 150, 500, 1500 и 5000 мкг/планшет) анализировали в трех экземплярах против каждого тестового штамма с использованием метода прямого включения в планшет. Во втором эксперименте испытуемые вещества и контрольный носитель дозировали с использованием метода предварительной инкубации.

    Было обнаружено, что испытуемое вещество не вызывает видимого снижения роста бактериального фонового газона при любой дозе, поэтому его тестировали до максимальной дозы 5000 мкг/чашку. Осадок в виде частиц составлял 1500 мкг/чашку и выше. Считалось, что это не предотвращает подсчет ревертантных колоний. Не было зарегистрировано токсикологически значимого увеличения частоты ревертантных колоний ни для одного из бактериальных штаммов, при любой дозе тестируемого вещества, с метаболической активацией или без нее. В ревертантной колонии ТА100 небольшое, но статистически значимое увеличение наблюдалось на 1500 мкг/чашку в эксперименте 2 (увеличение менее чем в 1,5 раза). Однако увеличение находилось в пределах диапазона, установленного Стандартным методом тестирования, и оказалось невоспроизводимым в двух отдельных экспериментах. Был сделан вывод, что это не имеет биологического или токсикологического значения. Все вещества положительного контроля индуцировали заметное увеличение частоты ревертантных колоний, подтверждая активность S9.-mix и чувствительность бактериальных штаммов. В условиях исследования исследуемый материал оказался немутагенным.

    Поскольку исследование проводилось с хлоридом марганца, который представляет собой более доступную форму марганца, а не с самим зарегистрированным веществом, исследованию был присвоен балл надежности 2. Использование данных по дихлориду марганца считается подходящим и более предусмотрителен, так как дихлорид марганца хорошо растворим; Таким образом, результаты исследования представляют собой наихудший сценарий для неорганических соединений Mn.

    Заключение конечной точки

    . ), MnCl2, OECD 474, Streicker (2009)

    Ссылка на соответствующие записи исследований

    Ссылкаopen allclose all

    Ссылка 1

    Конечная точка:

    Исследование соматических клеток млекопитающих in vivo: цитогенность / микроядро эритроцитов Обоснование типа информации:

    См. отчет о прочтении, прикрепленный в Разделе 13.5838

    Пол:

    самка

    Генотоксичность:

    отрицательный

    Токсичность:

    нет эффектов

    Примечания:

    Доза животного номер 1 в 1-й час исследования в сгорбленной позе. Все остальные животные были признаны нормальными на протяжении всего исследования

    Достоверность контролей-носителей:

    Достоверность

    Достоверность отрицательных контролей:

    Не исследовали

    Достоверность положительных контролей:

    valid

    Reference 2

    Endpoint:

    in vivo mammalian somatic cell study: cytogenicity / erythrocyte micronucleus

    Remarks:

    Type of genotoxicity: chromosome aberration

    Type of information:

    experimental study

    Адекватность исследования:

    ключевое исследование

    Период исследования:

    с 15 апреля 2009 г. по 04 сентября 2009 г.

    Надежность:

    2 (надежно с ограничениями)

    Обоснование надежности вкл. недостатки:

    другое: см. «Примечание»

    Примечания:

    Исследование проведено в соответствии с согласованными протоколами, без или с незначительными отклонениями от стандартных руководств по тестированию и/или с незначительными методологическими недостатками, которые не влияют на качество соответствующих результатов . Отчет об исследовании был окончательным, составлен в соответствии с действующими рекомендациями, и исследование проводилось в соответствии с принципами GLP. Поскольку исследование проводилось с хлоридом марганца, который представляет собой более доступную форму марганца, а не с самим зарегистрированным веществом, исследованию была присвоена оценка надежности 2. Использование данных о дихлориде марганца считается подходящим и более предупредительным. так как дихлорид марганца хорошо растворим; Таким образом, результаты исследования представляют собой наихудший сценарий для неорганических соединений Mn.

    Квалификатор:

    Согласно Руководству

    Руководство:

    Руководство OECD 474 (Erythrocyte Mammalia Ils

    . :

    Микроядерный анализ

    Виды:

    мышь

    Штамм:

    B6C3F1

    Пол:

    самка

    Подробная информация о подопытных животных или условиях окружающей среды: тестовые животные или тест-системы5836

    ИСПЫТАТЕЛЬНЫЕ ЖИВОТНЫЕ
    – Источник: Charles River Laboratories, Роли, Северная Каролина, США
    – Возраст на момент начала исследования: приблизительно 8 недель
    – Вес на момент начала исследования: 18,9–22,2 г Животных стратифицировали по массе тела и относили к дозовой группе таким образом, чтобы средние массы животных в дозовых группах были приблизительно одинаковыми.
    – Содержание: Животных содержали индивидуально в поликарбонатных клетках с подстилкой из впитывающей твердой древесины (Betachip, Northeast products Corp., Warrensbury, NY USA). Еженедельно животных переводили в чистые клетки.
    – Диета: Сертифицированный Purina корм для грызунов 5002 (Ralston Purina, Сент-Луис, Миссури, США) доступен без ограничений.
    – Вода: вода после обратного осмоса предоставлялась без ограничений с использованием пластиковых бутылок для воды с поилочными трубками из нержавеющей стали. Свежую воду привозили еженедельно.
    – Период акклиматизации: Все животные были осмотрены ветеринаром или другими соответствующими лицами в течение периода акклиматизации для оценки состояния здоровья. Все животные были повторно осмотрены в конце периода акклиматизации.

    УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
    – Температура (°C): 18-26 °C
    – Влажность (%): 30-70 %
    – Фотопериод (часы темноты / часы света): 12 часов света/12 часов темноты

    Способ введения:

    перорально: желудочный зонд

    Носитель:

    – Используемый носитель: физиол. физиологический раствор
    – Количество наполнителя: 10 мл/кг МТ

    Подробная информация о воздействии:

    ПРИГОТОВЛЕНИЕ РАСТВОРОВ ДЛЯ ДОЗИРОВКИ:
    Растворы для дозирования были приготовлены из тетрагидрата хлорида марганца, и концентрации были рассчитаны как марганец (Mn2+). Дозирующие растворы хлорида марганца готовили свежеприготовленными в 0,9% физиологического раствора в каждый день лечения.

    ВВЕДЕНИЕ ДОЗЫ
    В дни 1 и 2 животным вводили однократную дозу через пероральный зонд с помощью иглы из нержавеющей стали или одноразовой иглы для зонда. Каждую дозу вводили через 24 ± 0,5 часа после первой дозы.


    Продолжительность лечения/воздействия:

    Однократное пероральное воздействие

    Частота лечения:

    Животные получали дозу дважды в течение 24 часов

    Период после воздействия:

    46 часов

    Доза/конц.:

    25 мг/кг массы тела/день (номинал)

    Доза/конц.:

    50 мг/кг массы тела/день (номинал)

    Доза/конц.:

    100 мг/ кг мт/день (номинал)

    Доза/конц.:

    200 мг/кг мт/день (номинал)

    Количество животных каждого пола на дозу:

    5 животных были включены в каждую группу дозирования

    Контроль животные:

    да, одновременный носитель

    Положительный контроль(и):

    – Положительный контроль: циклофосфамид
    – Путь введения: пероральный желудочный зонд
    – Дозы/концентрации: 25 мг/кг/день в 0,9% физиологическом растворе

    Исследуемые ткани и типы клеток:

    У каждой мыши брали кровь для анализа. 350 мкл раствора B набора MicroFlowPLUS (антикоагулянт) аликвотировали в стерильную микроцентрифужную пробирку с соответствующей маркировкой для каждого животного. За день до сбора крови аликвоты 2 мл раствора MicroFlowPLUS A (фиксатив) помещали в две полипропиленовые конические пробирки объемом 15 мл с соответствующей маркировкой для каждого исследуемого животного. Непосредственно перед использованием каждую пробирку, содержащую раствор В, встряхивали непосредственно перед обескровливанием каждого животного, чтобы покрыть внутреннюю часть пробирки. После анестезии изофлураном кровь брали из ретроорбитального синуса с помощью гепаринизированного гемокрита. 120 (± 20) мкл крови вливали в соответствующую микроцентрифужную пробирку, содержащую раствор В, и несколько раз перемешивали, переворачивая. Стабилизированные образцы крови хранили при комнатной температуре и фиксировали в течение 5 часов после сбора.

    Сведения о препарате ткани и предметного стекла:

    КРИТЕРИИ ДЛЯ ВЫБОРА ДОЗЫ:
    Результаты оценочного исследования.

    МЕТОД АНАЛИЗА: Образцы крови фиксировали по 180 мкл каждого образца раствора крови B, взятого из пробирки. Все пробирки с фиксированными клетками быстро переносили обратно в морозильную камеру и хранили при температуре -75 ± 10 °C не менее 24 часов перед обработкой для анализа ретикулоцитов проточной цитометрией. Проточную цитометрию Mn проводили с использованием реагентов набора MicroFlowPLUS (Mouse) (Litron Laboratories, Rochester NY) в соответствии с инструкцией к набору с минимальной модификацией: 1) 1 мл фиксированных клеток для каждого экспериментального образца переносили в пробирку, содержащую 12 мл Раствор C и промывают при подготовке к мечению и 2) объемы раствора для мечения I, раствора для мечения II и окрашивания ДНК регулируют каждый день по мере необходимости, чтобы свести к минимуму использование избыточных реагентов. В методе MicroFlowPLUS используются антитела к CD71 и CD61, а также фиксированный биостандарт малярии, который содержит ДНК в том же диапазоне размеров, что и Mn, для правильной настройки проточного цитометра для исключения тромбоцитов (CD61+) и подсчета только микроядерных событий в эритроцитах. Для каждого образца периферической крови анализировали 20 000 незрелых (CD71+) ретикулоцитов для определения частоты как MN-RET, так и микроядерных зрелых (CD41-) нормохроматических эритроцитов (NCE). Для анализа MN-RET и MN-NCE использовалась четырехцветная настольная система BD FACSCalibur™ с двумя лазерами.

    Критерии оценки:

    Положительный контроль:
    Ожидается, что эталонный контроль (положительный контроль) циклофосфамид вызовет увеличение частоты Mn-RET на p

    Тестовый материал:
    Для отрицательных исследований самая высокая концентрация тестируемого объекта оценивается в отношении индукции MN, если только этому не препятствует использование предельной дозы 2000 мг/кг, индуцировать токсичность для костного мозга или животных или быть дозой лишь немного меньшей, чем та, которая, как ожидается, вызовет смертность.

    Критерии положительного ответа:
    Решение опытного научного исследователя классифицировать тестируемый образец как отрицательный, сомнительный или положительный в отношении генотоксичности в этом анализе на основе биологической релевантности сомнительного результата или положительный в отношении генотоксичности на основании биологическая значимость результатов с учетом адекватности данных параллельного контроля, результатов статистического анализа экспериментальных данных и степени цитотоксичности.

    Статистика:

    Статистический анализ был проведен по частоте MN-RET, MN-NCE и RET. Используя данные отдельных животных, анализ включал использование теста Шапиро-Уилка с уровнем достоверности 95% для определения нормальности данных MN-RET в контрольной группе, получавшей носитель.

    Нормально распределенные данные частоты MN-RET затем были проанализированы на линейность и дисперсию между группами лечения с использованием линейной регрессии и однофакторного анализа ANOVA, соответственно. Критерий множественного сравнения Даннета использовался для определения того, существенно ли различались группы лечения (стр. 9).0005

    Пол:

    самка

    Генотоксичность:

    отрицательный

    Токсичность:

    нет эффектов

    Примечания:

    День

    Доза наблюдения в положении 11 часа в сгорбленном положении животного № 23. Все остальные животные были признаны нормальными на протяжении всего исследования

    Достоверность контролей-носителей:

    Достоверность

    Достоверность отрицательных контролей:

    Не исследовали

    Достоверность положительных контролей:

    действителен

    Дополнительная информация о результатах:

    РЕЗУЛЬТАТЫ ДИАГНОСТИЧЕСКОГО ИССЛЕДОВАНИЯ
    – Диапазон доз: 125-1000 мг/кг массы тела
    – Клинические признаки токсичности у подопытных животных: Пожалуйста, обратитесь к дальномерному исследованию в разделе: Примечания по результатам, включая таблицы и рисунки для получения полной информации.

    РЕЗУЛЬТАТЫ ОПРЕДЕЛИТЕЛЬНОГО ИССЛЕДОВАНИЯ
    – Результаты микроядерного анализа (включая статистический анализ): Процент микроядерных клеток среди 20 000 RET и ≥900 000 NCE из периферической крови мышей B6C3F1, получавших носитель, эталонное химическое вещество и испытуемый материал, согласно анализу проточной цитометрии. На основе одностороннего теста ANOVA (p = 0,415) и попарного сравнения Даннета каждой дозовой группы с одновременным контролем, группа %MN-RET означает сравнение каждой дозовой группы с одновременным контролем, группа %MN-RET средние значения не были значительно увеличены при обработке марганцем в дозах 25, 50, 100 или 200 мг/кг массы тела. Линейный регрессионный анализ не выявил дозозависимой реакции (p = 0,509).). Также не было влияния обработки марганцем на %MN-NCE (p = 0,3939) или %RET (p = 0,7375). Лечение циклофосфамидом в дозе 25 мг/кг/день индуцировало статистически значимое увеличение MN-RET (р — Клинические признаки токсичности у подопытных животных: наблюдения в клетке проводились до введения дозы и через 1 и 4 часа после ее введения). -дозы каждый день.Все животные в окончательном исследовании считались нормальными, за исключением животного № 23, которое показало сгорбленную позу при наблюдении через 1 час после введения дозы в 1-й день исследования.

    Дальномерное исследование:

    Самцов и самок мышей обрабатывали Mn ^{2 +} в дозах 1000, 500, 250 и 125 мг/кг массы тела. Через несколько минут после введения первое животное (самец) в группе лечения 1000 мг/кг наблюдались судороги и судороги. Это животное было подвергнуто эвтаназии, и больше мышей не лечили этой дозой. группа. Через 1 час наблюдения после лечения мужчины и женщины мыши в группах, получавших 500 мг/кг, демонстрировали вялость, несогласованность движения и аномальное дыхание. Эти мыши были подвергнуты эвтаназии после 1-часовой период наблюдения. Также через 1 час после обработки периода наблюдения у мышей в группе, получавшей 250 мг/кг, наблюдались сгорбленная осанка, снижение подвижности и пилоэрекции. В 4 часа наблюдения после лечения, мыши в группе 250 мг/кг продолжали проявляют сгорбленную осанку, снижение подвижности и вялость, с одним животное найдено мертвым. Эти мыши были немедленно подвергнуты эвтаназии. Контроль мыши и мыши в группе лечения 125 мг/кг были нормальными на протяжении обоих дней лечения.

    По результатам первого дня лечения исследование было прекращено и возобновлено с использованием доз 175, 200 и 225 мг/кг массы тела. В 1 часовое наблюдение после лечения, самки мышей в группе 225 мг/кг сутулость, снижение подвижности и пилоэрекции. Эти мышей немедленно усыпили. Все остальные животные считались в норме на протяжении всего исследования.

    На основании оценочного исследования были выбраны дозы для окончательного исследования были 25, 50, 100 и 200 мг/кг марганца. Самкам мышей вводили дозу выбрали для окончательного теста.

    Окончательный тест:

    Таблица 2: Частота RET, MN-RET и MN-NCE на периферии ретикулоциты крови самок мышей B6C3F1, которым вводили марганец и циклофосфан перорально через зонд

    Доза (мг/кг)	% МН-РЕТ	СЭМ	% МН-НЦЭ	СЭМ	% РЕТ	СЭМ
    Автомобиль
    0	0,202	0,006	0,118	0,001	1,725 ​​	0,172
    Марганец
    25 50 100 200	0,173 0,202 0,197 0,180	0,012 0,017 0,019 0,008	0,120 0,113 0,122 0,112	0,007 0,005 0,003 0,004	1,527 1,565 1,697 1,675	0,087 0,191 0,067 0,105
    Циклофосфан
    25	1. 057	0,020	0,144	0,004	1.025	0,077

    Выводы:

    Интерпретация результатов: отрицательный
    Марганец, вводимый дважды с интервалом 24 ± 0,5 часа самкам мышей B6C3F1 через зонд в дозах 25, 50, 100 или 200 мг/кг массы тела, не вызывал хромосомных повреждений.

    Резюме:

    Возможности исследуемого материала, дихлорид марганца, вызывающий хромосомные повреждения in vivo. исследованы в исследовании, которое проводилось в условиях GLP и в в соответствии со стандартизированным руководством OECD 476.

    анализ проводили в два этапа. Первый этап (определение диапазона доз фаза), предназначенная для оценки токсичности исследуемого материала и установки уровни доз для окончательного исследования состояли из исследования токсичности последовало дополнительное исследование токсичности. Второй фазой был окончательное микроядерное исследование.

    В фазе определения дальности самец и самкам мышей вводили Mn ^{2 +} при 1000, 500, 250 и 125 мг/кг мт. Однако, исходя из высоких уровней токсичности, наблюдаемых на в первый день лечения исследование было прекращено и возобновлено с использованием дозы 175, 200 и 225 мг/кг массы тела. Через 1 час после обработки наблюдения, самки мышей в группе 225 мг/кг демонстрировали сутулость. осанки, снижение подвижности и пилоэрекции. Эти мыши были сразу усыпили. Все остальные животные считались нормальными. на протяжении всего исследования. Таким образом, на основании дальномерного исследования выбранные дозы для окончательного исследования составляли 25, 50, 100 и 200 мг/кг. марганец. В окончательном тесте дозу вводили только самкам мышей.

    В окончательном микроядерном исследовании не было значительного увеличения микроядерных полихроматических эритроцитов в группах, обработанных тестируемым материалом, относительно соответствующих контрольные группы с носителем наблюдались у самок мышей при любом лечении. уровень.

    Результаты анализа свидетельствуют о том, что в условиях исследования введение исследуемого материала в дозах до 200 мг/кг массы тела не вызывали значительного увеличения микроядерные полихроматические эритроциты у самок мышей. Следовательно тестируемый материал считался отрицательным в этом мышином микроядре. проба.

    Поскольку исследование проводилось с хлорид марганца, который представляет собой более доступную форму марганца, а не с самим зарегистрированным веществом, исследование было назначено оценка надежности 2. Использование данных по дихлориду марганца считается подходящим и более предупредительным, поскольку марганец дихлорид хорошо растворим; Таким образом, результаты исследования считается наихудшим сценарием для неорганических соединений Mn.

    Заключение по конечной точке

    Заключение по конечной точке:

    побочных эффектов не наблюдается (отрицательный)

    Дополнительная информация ; поэтому соединение представляет собой более биодоступную форму марганца.

    Поэтому считается, что представленные ниже данные представляют наихудший сценарий с точки зрения воздействия марганца.

    IN VITRO

    – Бактериальный анализ обратной мутации (например, тест Эймса)

    руководящие принципы ОЭСР 471 и метод ЕС B.13/14.

    В ходе исследования тест-штаммы Salmonella typhimurium (ТА98, ТА100, ТА1535 и ТА1537) и тест-штамм Escherichia coli (WP2uvrA) подвергались воздействию исследуемого материала как в присутствии, так и в отсутствие метаболической активации. Носитель и положительные контроли запускали одновременно. Было проведено два отдельных эксперимента, в которых первые пять концентраций испытуемого вещества (50, 150, 500, 1500 и 5000 мкг/планшет) анализировали в трех экземплярах против каждого тестового штамма с использованием метода прямого включения в планшет. Во втором эксперименте испытуемые материалы и контрольный носитель дозировали с использованием метода предварительной инкубации.

    Было обнаружено, что испытуемый материал не вызывает видимого снижения роста бактериальной фоновой лужайки при любой дозе, поэтому его тестировали до максимальной дозы 5000 мкг/чашку. Осадок в виде частиц составлял 1500 мкг/чашку и выше. Считалось, что это не предотвращает подсчет ревертантных колоний. Не было зарегистрировано токсикологически значимого увеличения частоты ревертантных колоний для бактериальных штаммов при любой дозе тестируемого материала, с метаболической активацией или без нее. В ревертантной колонии ТА100 небольшое, но статистически значимое увеличение наблюдалось на 1500 мкг/чашку в эксперименте 2 (увеличение менее чем в 1,5 раза). Однако увеличение находилось в пределах диапазона, установленного Стандартным методом тестирования, и оказалось невоспроизводимым в двух отдельных экспериментах. Был сделан вывод, что это не имеет биологического или токсикологического значения. Все вещества положительного контроля индуцировали заметное увеличение частоты ревертантных колоний, подтверждая активность S9.-mix и чувствительность бактериальных штаммов.

    Таким образом, в условиях исследования испытуемый материал был признан немутагенным.



    – Тест на хромосомные аберрации млекопитающих in vitro со стандартизированным руководством OECD 473.

    В ходе исследования дублированные культуры клеток лимфоцитов человека, обработанные тестируемым материалом, оценивали на наличие хромосомных аберраций по крайней мере при трех уровнях доз. Носитель и положительные контроли запускали одновременно. Для исследования использовались три условия обработки: во-первых, культуры подвергались воздействию в течение 4 часов с 20-часовым временем экспрессии как в присутствии, так и в отсутствие метаболической активации (смесь S9), во-вторых, культуры непрерывно подвергались воздействию в течение 24 часов в отсутствие метаболической активации. Частота хромосомных аберраций как в носителе, так и в положительном контроле находилась в пределах ожидаемого диапазона и подтвердила чувствительность анализа и эффективность S9.-смешивание.

    Исследуемый материал не вызывал какого-либо токсикологически значимого увеличения частоты клеток с аберрациями ни в одной из групп с 4 (20)-часовым воздействием, в отсутствие или в присутствии системы метаболизма ферментов печени или после 24-часового непрерывного воздействия . Таким образом, испытуемый материал считался некластогенным для лимфоцитов человека in vitro.



    – Мутация гена клеток млекопитающих in vitro

    Мутагенный потенциал исследуемого материала, дихлорида марганца, был определен в исследовании, которое проводилось в условиях GLP и в соответствии со стандартизированным руководством OECD 476.

    На основании результатов предварительного теста на токсичность дозы, выбранные для обработки начального анализа мутагенеза, варьировались от 2,5 до 120 мкг/мл и от 20 до 160 мкг/мл для неактивированной и активированной культур S9 соответственно. Осадок исследуемого материала наблюдался при 10 мкг/мл и выше в группах 4-часового воздействия в отсутствие метаболической активации и при 20 мкг/мл и выше в группе 4-часового воздействия при наличии метаболической активации. Токсичность в клонированных культурах наблюдалась в дозах 120 и 160 мкг/мл без и с S9.активации соответственно.

    На основании результатов предварительного теста на токсичность дозы, выбранные для обработки расширенного анализа лечения, варьировались от 0,31 до 15 мкг/мл для неактивированных культур при 24-часовом воздействии. Токсичность в клонированных культурах наблюдалась при дозах 10 и 15 мкг/мл.

    В целом, исследуемый материал не вызывал какого-либо токсикологически значимого увеличения частоты мутаций в локусе TK +/- в клетках L5178Y и, следовательно, считается немутагенным в условиях испытания.



    IN VIVO

    Микроядерный анализ in vivo стандартизированное руководство OECD 476.

    Анализ проводился в два этапа. Первая фаза (фаза определения диапазона доз), предназначенная для оценки токсичности исследуемого материала и установления уровней доз для окончательного исследования, состояла из исследования токсичности, за которым следовало дополнительное исследование токсичности. Вторым этапом было окончательное микроядерное исследование.

    На этапе определения ареала самцам и самкам мышей вводили Mn2+ в дозах 1000, 500, 250 и 125 мг/кг массы тела. Однако из-за высоких уровней токсичности, наблюдаемых в первый день лечения, исследование было прекращено и возобновлено с использованием доз 175, 200 и 225 мг/кг массы тела. При наблюдении через 1 час после лечения самки мышей в группе, получавшей 225 мг/кг, демонстрировали сгорбленную позу, снижение подвижности и пилоэрекцию. Эти мыши были немедленно подвергнуты эвтаназии. Все остальные животные считались нормальными на протяжении всего исследования. Таким образом, на основе оценочного исследования для окончательного исследования были выбраны дозы 25, 50, 100 и 200 мг/кг марганца. В окончательном тесте дозу вводили только самкам мышей.

    В окончательном исследовании микроядер у самок мышей не наблюдалось значительного увеличения количества полихроматических эритроцитов с микроядерами в группах, получавших испытуемый материал, по сравнению с соответствующими контрольными группами при любом уровне лечения.

    Результаты анализа показывают, что в условиях исследования введение исследуемого материала в дозах до 200 мг/кг массы тела не вызывало значительного увеличения микроядерных полихроматических эритроцитов у самок мышей. Таким образом, тестируемый материал считался отрицательным в этом микроядерном анализе на мышах.



    Все исследования с дихлоридом марганца проводились в условиях GLP и в соответствии со стандартными рекомендациями. Поскольку исследования проводились с более биодоступной формой марганца, а не с самим регистрируемым веществом, им была присвоена оценка надежности 2 в соответствии с критериями Климиша (1997).



    Обоснование выбора конечной точки генетической токсичности
    Было проведено несколько исследований для изучения различных конечных точек генетической токсичности, каждое из которых касается разных типов генетической токсичности. Поскольку все исследования показали отрицательные результаты, одно исследование не могло быть выбрано в качестве ключевого по сравнению с другими.

    Отрицательные результаты, полученные в упомянутых исследованиях, считаются наихудшим случаем, поскольку исследуемый материал, используемый в этих исследованиях (хлорид марганца), более доступен из-за его гораздо более высокой растворимости по сравнению с зарегистрированным веществом (диоксидом марганца).
