Сварочные швы на чертежах

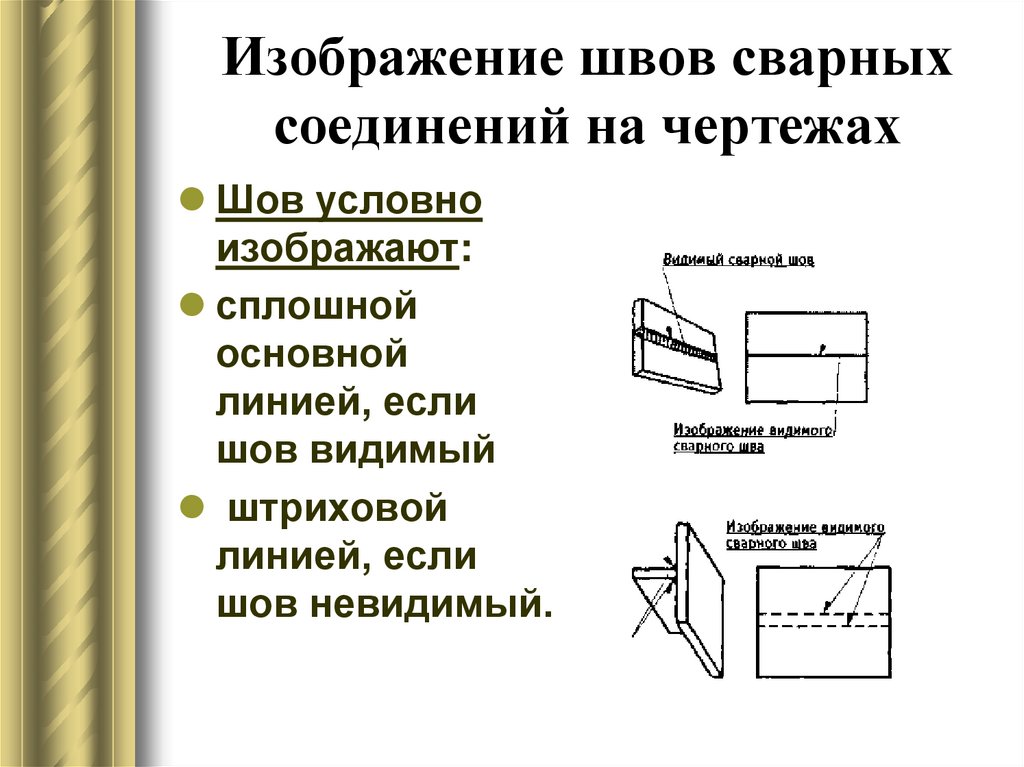

Существует несколько условных обозначений на сборочном чертеже сварных швов.
- Видимый шов выполняется сплошной жирной, чуть толще основной контурной линией.
- Невидимый шов обозначается штриховой линией.
- Точечный шов обозначают крестиком.
- Обозначением является указатель стрелочка с односторонним скосом.
Это общее положение которое относится как к ISO 2553-2017 так к ГОСТ 2.312-72. На фотографии изображено обозначение сварных швов на строительных чертежах.

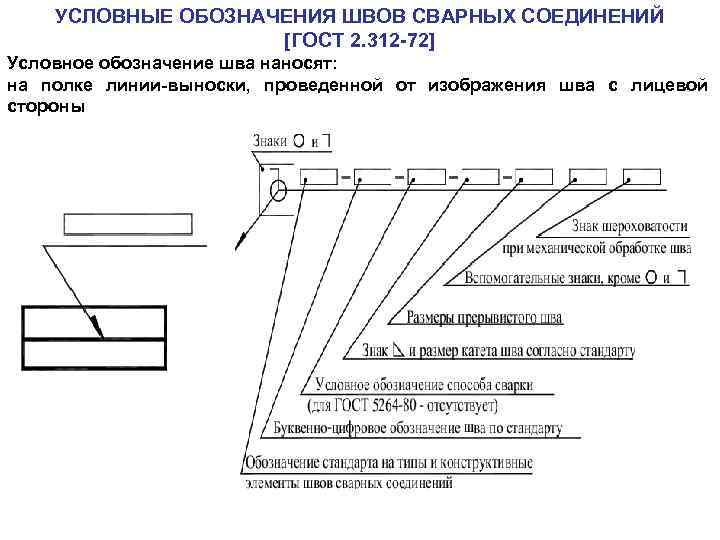

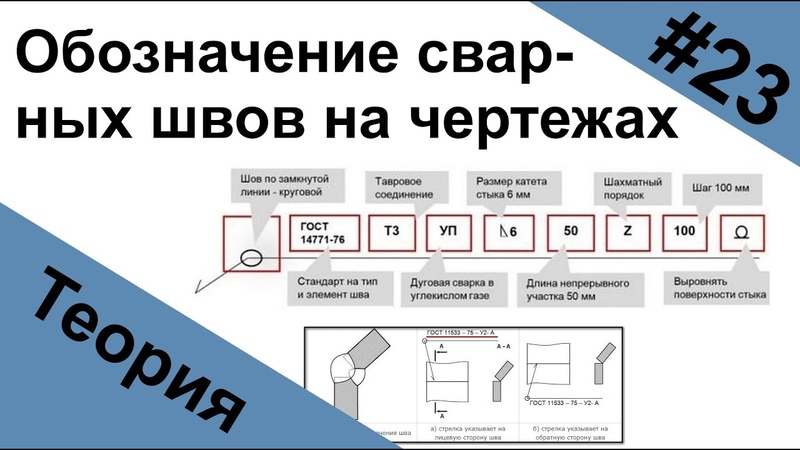

Есть так же полочка совмещенная со стрелкой. Помимо обозначение прохождения шва на чертеже указывают метод его исполнения.
- Вид стыка. К примеру угловой тавровый, нахлесточный, стыковой.
- Способ сварки. Ручная дуговая, ручная аргоновая, полуавтоматом, методом диффузии и так далее.
- Указываю и физические параметры. Дина ширина, высота катета, шероховатость.
- Способ наплавления металла в стык.
- Обозначают порядок расположения шва. В шахматном порядке продольно, косой, поперечный. С лицевой и нижней стороны элементов.

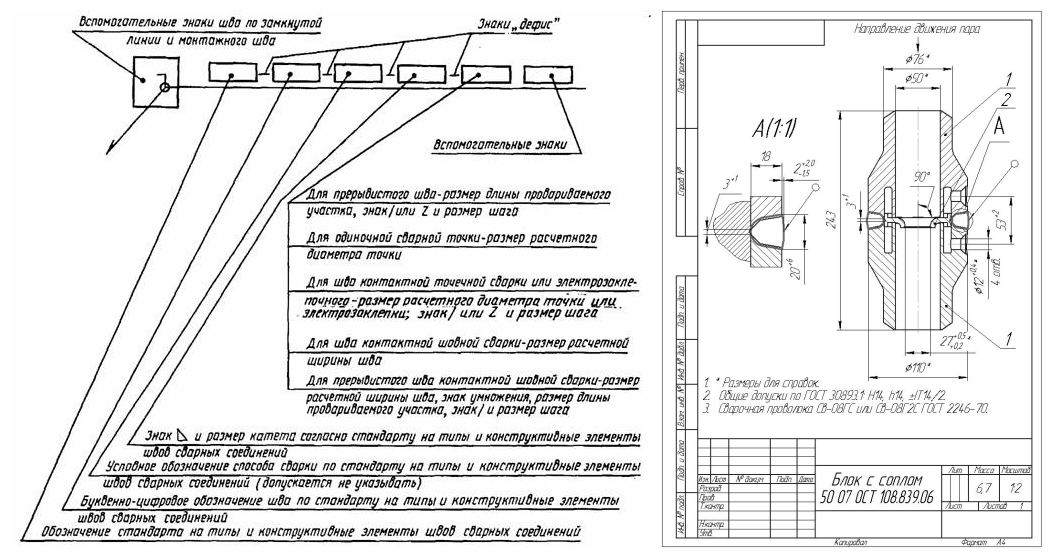

Для разъяснения на фотографии попытался расписать все по полочкам.
Этого еще не достаточная информация лишь в ознакомительных целях. В окошечки ставятся вспомогательные знаки. Они помогаю понять на чертежах как должен выглядеть шов. Все элементы на бумаге изображают в плоскости. Вид сверху сбоку, спереди и один общий объемный рисунок. Все нюансы невозможно обрисовать. Основные дополнительные знаки я зарисовал и на фото можно посмотреть.

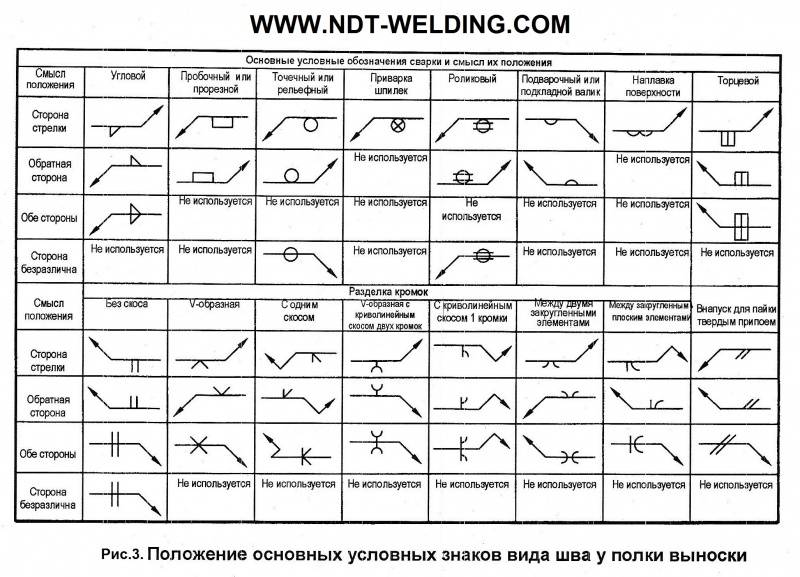

Международный стандарт немного отличается от ГОСТ. За долгое время были внесены изменения. Которые упростили задачу чтения сварочных швов. Сравню основные расположения обозначений сварочных швов ISO и ГОСТ на фотографии.
В первую очередь мы видим основные параметры а потом уже методику выполнения работы в ISO.
Второй вариант наш ГОСТ.
По последнему рисунку с начало залезешь в справочник и найдешь нужный шов а потом посмотришь его параметры на чертеже. На первом рисунке с точностью наоборот. Запомнил все размеры и перешел к выполнению уже по требованиям.
Всю полностью информацию невозможно описать. Поэтому написал самое важное на мой взгляд. Какими линиями обозначаются сварочные швы. Как расшифровать надпись на полочке и под ней. Вспомогательные знаки которые помогают понять как выглядит стык и будущий шов. Отличия между ГОСТ и ISO нанесения информации. Для полного изучения всего нужно будет изучить как ГОСТ 2.312-72 так и ISO 2553-2017. Там присутствуют еще дополнительные указания на выполнения каждой поставленной задачи а также таблицы сварочных швов на чертеже.
как правильно читать схемы, правила и нюансы
Нынешние виды сварки предоставляют большое число возможностей мастерам, разрешая новичкам и мастерам реализовать свои самые смелые идеи.
Благодаря аргонодуговой сварке становится допустимым объединить различные металлы, а применив малозатратный инвертор — можно сварить забор в загородном доме.
Зачастую оборудования для выполнения сварки и деталей к ней слишком мало для качественной работы, поэтому так важно освоить навык выполнять чертежи и разбираться в них.
Глядя на чертежи, вы узнаете все необходимые данные о металле, который необходимо соединить, его характеристиках, толщине, а также об областях дальнейших швов.
Чертеж — универсальный документ, разрабатываемый для определенной детали или металлоконструкции. Он вмещает все нужные для мастера сведения.
Безупречное прочтение чертежей — необходимое умение для каждого мастера, стремящегося добиться успехов в этой области.
Мы проинформируем вас о том, как нужно правильно читать швы и символы их обозначающие, в частности, мы приведем вам наглядные примеры.
Содержание статьиПоказать
Расшифровка швов
Во время ручной дуговой сварки и металлической сварки в газовой среде ГОСТ вычленяет разные швы и расшифровки к ним. Виды соединений при сваривании помечаются знаками ради гораздо практичной заметки и сбережения бумаги.
Бывают следующие виды:
- «Н» – нахлесточный;
- «У» – угловой;
- «С» – стыковой;
- «Т» – тавровый;
- «С» – торцевой.
Рассмотрим виды соединений тщательнее.
Стыковое сварное соединение производится по примыкающим граням, при этом свариваемые элементы расположены под одним углом. Этот шов гораздо крепче и основательнее, он обширно формируется при сваривании крайне ответственных металлоконструкций.
За некоторое время до сваривания нужно скрупулезно подготовить металлическую гладь и удостовериться в том, что элементы соединят в согласии с чертежом.
Торцевой шов образовывается по торцам деталей. Боковые плоскости деталей прочно соединяются одна с другой. Во время сваривания тонких металлов зачастую применяется торцевой шов.
Нахлесточный шов не столь притязателен к качеству работы, нежели предшествующие. Однако совместно с тем, он не имеет отличных крепких свойств и плохо переносит нагрузки.
Для его формирования, разместите детали рядом, с незначительным сдвигом вбок, чтобы они в некоторой степени друг друга перекрывали.
Тавровое сварное соединение — крепкое и основательное, однако оно плохо переносит нагрузки на излом. Для изготовления таврового шва, разместите одну деталь вертикально, а другую горизонтально и объедините их, гранью к плоскости.
Угловой шов используют гораздо реже, чем остальные виды соединений. Он сравнительно проверенный и прочный. Одну из деталей торцом можно повернуть к другой и размещаться под различными углами, в согласии с чертежом.
Все сварочные соединения, независимо от вида, бывают односторонними (их также помечают «SS»; это обозначение применяется в чертежах во всем мире) либо двусторонними (обозначение «BS»).
Односторонние швы формируются в ходе сваривания с одной стороны детали, а двусторонние — при сваривании с двух сторон.
Если есть потребность в сваривании элементов способом плавления, значит нужно разделать кромки. Есть огромное количество вариаций раздела кромок, которые описываются различными коэффициентами угла, формата зазора.
Подбор подходящей модели разделки обуславливается толщей металла и сварочным методом. На картинке изображены варианты раздела кромок. Разрешается применять любой вариант.
Отображение в документе сварочных швов

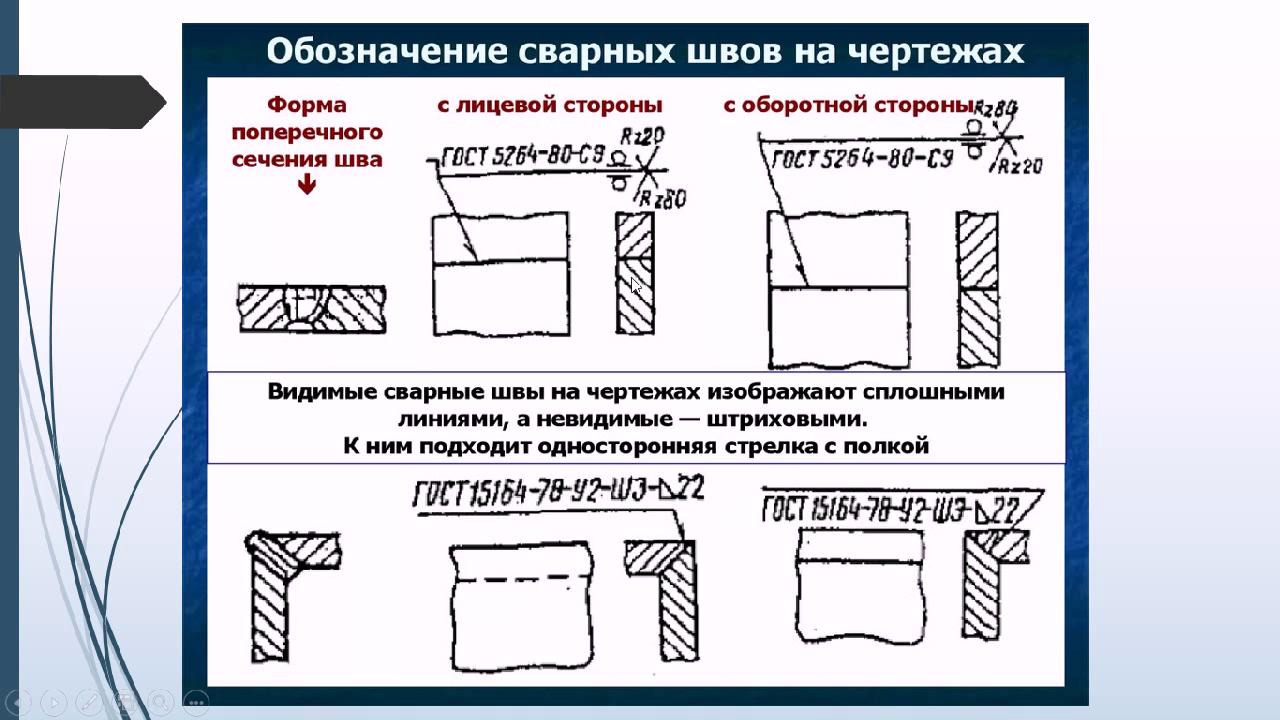

Далее мы изучим символы, отмечающие шов в схеме. Соединения бывают как видимые, так и невидимые. Прерывающимся отрезком помечается невидимый шов. А непрерывным отрезком видимый.
Размещенный внутри, называется невидимым, а в случае, если снаружи, то видимым. Соединение называют лицевым, если сваривание металла проводится наверх швом и он односторонний.
Если же он двусторонний, значит первоочередное соединение здесь считают лицевым. В случае симметричных кромок, каждую сторону тут можно назвать лицевой.
На его контур указывает односторонняя стрелка. На ней расположена специальная «полка», на которой есть дополнительный знак либо буква, которая обозначает шов. Определения размещаются при невидимом шве под полкой, а при видимом, над ней.

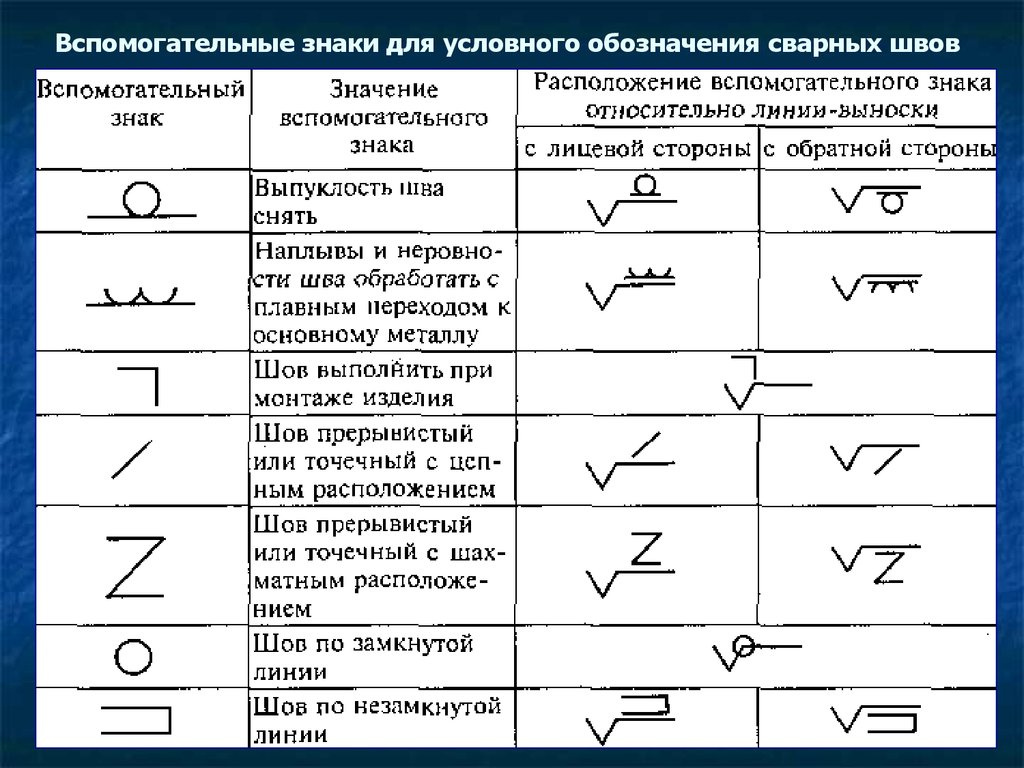

Кроме стрелок либо букв используют вспомогательные знаки, обозначающие сварочные швы. Далее вы увидите шаблонную схему условного обозначения, на ее «костяке» далее возникают буквенные обозначения либо другие символы.
Ко вспомогательным знакам принадлежат сочетания цифр и букв, вмещающие в себя данные о соединении.
Вот вам пример для большей ясности: 1 — число, определяющее сварочную сторону. Числом 2 помечается двустороннее сваривание. С — буква, характеризующая вид шва. Символ С1 расшифровывается как «стыковой шов, односторонний».

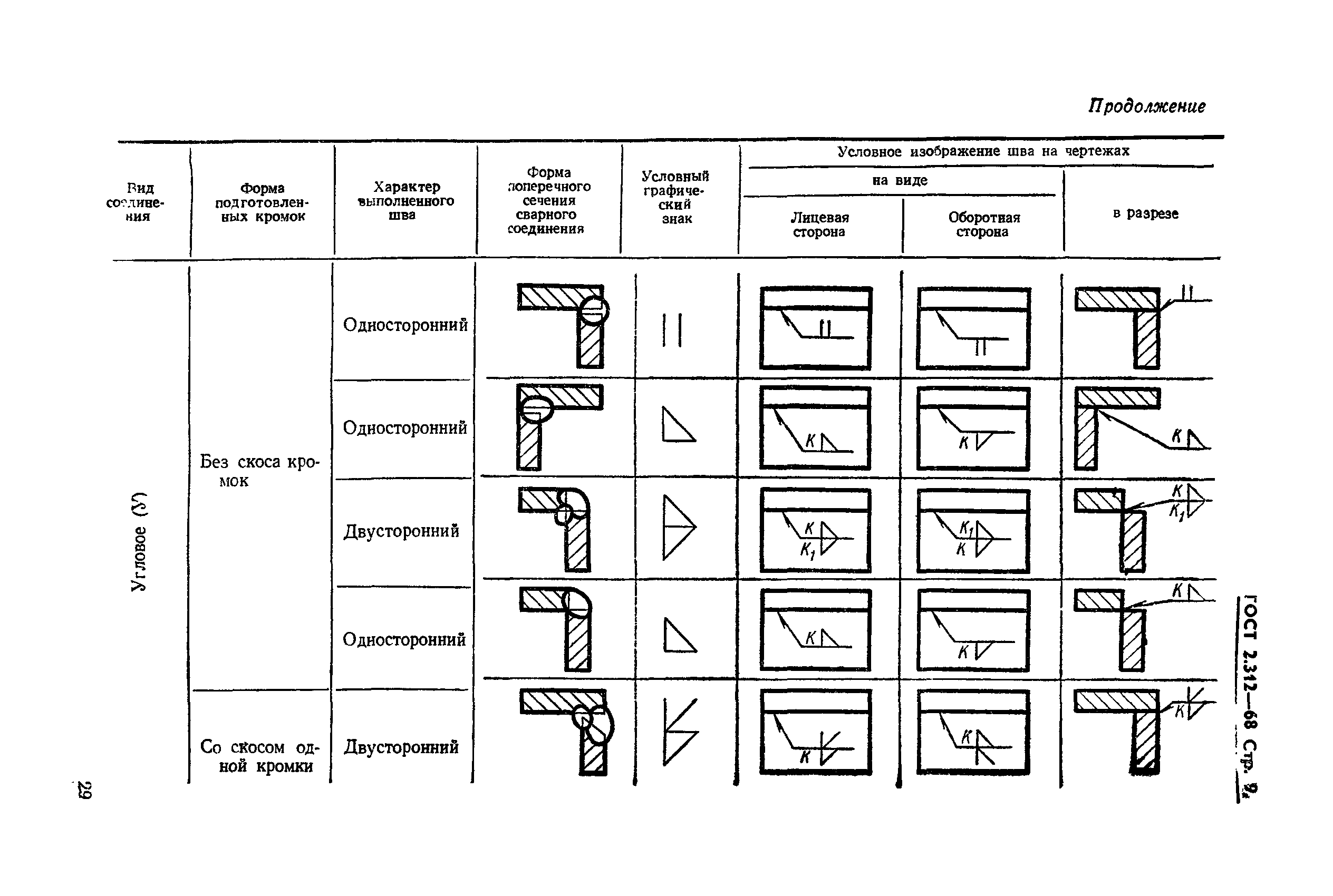

Далее при определенных методах вы сможете рассмотреть шовные соединения и условные обозначения.
У сварочных способов тоже имеются буквенные условные обозначения. Эта информация отображается в чертежных схемах. Процедура сваривания, отображаемая в схеме проводится отталкиваясь от нормативов.
Методы и обозначения базового сваривания:
- Процесс сварки с проволокой и стержнями из вольфрама в газовой защитной среде (ИНп).
- Автоматическое сваривание под флюсом с флюсовой подушкой («Аф»).
- Сваривание с плавящимися стержнями в защитной газовой среде («ИП»).
- Сваривание в газовой защитной среде без проволоки, а также с задействованием стержней из вольфрама («ИН»).
- Сваривание плавящимися стержнями в углекислогазовой среде («УП»).
- Автоматическое сваривание с флюсом, без участия подкладок и подушек из флюса при процессе («А»).
ПРИМЕРЫ
Для лучшего понимания и усвоения символьных определений, приведем кое-какие понятные примеры.
- ПРИМЕР No1
На иллюстрации изображен стыковой шов. Его кромка содержит криволинейный скос. Усиление отсутствует со всех боков.
Шероховатость с изнаночной стороны составляет Rz 80 мкм, и Rz 20 мкм с лицевой. Соединение двустороннее, произведено при помощи дугового ручного сваривания
- ПРИМЕР No2
Можно заметить: скосов либо кромок у двустороннего углового шва нет. Соединение сформировано с задействованием флюса и при помощи автоматического сваривания.
- ПРИМЕР No3
Здесь опять-таки присутствует стыковой шов, имеется подкладочное одностороннее соединение, но не имеется скосов либо кромок.
- ПРИМЕР No4
Здесь изображен тавровый шов, лишенный кромок либо скосов. Работа выполнена при участии РДС в среде газа с задействованием неплавящегося стержня из металла.
Он прерывистый, сформирован двусторонним способом. Катет – 6 мм, протяженность – 50 мм, с шагом в 100 мм (помечается «Z»). t пр — длина шага прерывистого соединения, а t ш — длина шва.
- ПРИМЕР No5
Здесь шов сформирован нахлестом. Он без скосов и кромок.
Шов тоже односторонний и формируется методом дугового ручного сваривания с задействованием плавящегося стержня в газовой защитной среде. Катет – 5 мм. Сварочное соединение осуществляется по незамкнутой линии.
Заключение
Мы постарались донести вам все сведения о сварочных швах, условных обозначениях и о расшифровке символов в чертежных документах.
Изначально начинающим сложно выучить буквенно-знаковые символы, используемые для обозначений швов во время сваривания. Потому задействуйте при работе блокнот с законспектированными понятиями из нашей статьи.
С течением времени вы научитесь мгновенно понимать самые запутанные чертежи и поймете, как верно прочесть знаки.
На большом заводе папка, содержащая чертежи, бывает крайне увесистой, следовательно, нужно научиться оперативно и качественно понимать все документы, касающиеся металлоконструкций.
Профессионалы сварочного дела в комментариях могут поделиться своими знаниями о прочтении чертежей, чтобы новички ясно понимали принципы и нюансы работы. Желаем вам успехов в вашей работе!
Интерпретация чертежей Metal Fab
Термин
Робин Джеффри, Томас В. Джадсон, Чад Дэвис, Роджер Х. Хермансон, Мэтт Болкинс, Стив Шликер, Ребекка Аль Хайдер, Джон Редден, Дон Майер, Дэвид Диез, Филипе Кампанте, Стивен Сиклос, Линн Мид, Кристоф Шиллер, Кристоф Шиллер, Кристоф Шиллер, Кристоф Шиллер, Кристоф Шиллер, Кристоф Шиллер, Джеймс Ф.









Доступные форматы
- электронная книга
- ПДФ
- Онлайн
- XML
- ОДФ
Условия использования
Атрибуция
СС ПО
Содержание
- 1.
Толкование металлических чертежей
- 2. Обзор Blue Print
- 3. Типы соединений и терминология
- 4. Основы символов сварки
- 5. Дополнительные обозначения сварки
- 6. Символы углового сварного шва
- 7. Символы сварки кромок
- 8. Символы сварки пробки
- 9. Символы точечной, шовной и шпильочной сварки
- 10. Символы кромочного сварного шва
- 11. Процесс и метод
- 12. Символы труб
- 13. Чертежи труб
Вспомогательный материал
О книге
Курс «Интерпретация чертежей металлоконструкций» знакомит с принципами интерпретации и применения чертежей промышленного производства. Основные принципы и приемы изготовления металлоконструкций вводятся путем планирования и конструирования приспособлений, используемых при изготовлении по чертежам. Используются основные инструменты и оборудование для компоновки сварных конструкций. Охватывает использование и применение сварочных символов AWS. В этом курсе будут использоваться чертежи и символы сварки, которые будут применяться в классе и на производстве в качестве практических заданий.
Об участниках
Автор
Камерен Моран , Общественный колледж Линн-Бентон
Внести вклад в эту страницу
Предложить изменение этой записи книгиСИМВОЛЫ СВАРКИ
Элементы символов сварки:Первыми понятиями, которые инспектор по сварке должен хорошо понимать, являются символы сварки и их интерпретация на чертежах. Базовая линия символа сварки, как показано ниже, используется для обозначения типа сварного шва, его местоположения, размеров, протяженности, контура и другой дополнительной информации.
Дополнительные символы:
Различают термины «символ сварки» и «символ сварки». « Символ сварки » ниже указывает на желаемый тип сварки. « символ сварки » состоит из следующих восьми элементов, или любой из этих элементов необходим:
Дополнительная информация : Базовая линия, стрелка, основные символы сварки, размеры и другие данные, дополнительные символы, символы отделки , хвост и спецификация, процесс или другая ссылка.
Круг, используемый в качестве символа сварки по всему периметру, означает, что сварка должна выполняться по всему стыку. Небольшой флажок или символ полевой сварки означает, что сварка должна выполняться в полевых условиях. Сплошной черный полукруг или символ проплавления указывает на то, что сварной шов выполняется путем проплавления верхней части в нижнюю часть.
Конец символа используется для обозначения процессов сварки и резки, а также спецификаций сварки, процедур или дополнительной информации при выполнении сварки.
Если сварщик знает размер и тип сварного шва, он имеет только часть информации, необходимой для выполнения сварного шва. Процесс, идентификация присадочного металла, который должен использоваться, требуется ли зачистка или удаление корней, а также другие соответствующие данные должны быть связаны со сварщиком.
Определения символов сварки:
- Когда требуется использование определенного процесса, процесс может быть обозначен одним или несколькими буквенными обозначениями, например
Наблюдения: Буквенные обозначения не присваиваются точкам дуги, точке сопротивления, дуговому шву, контактному шву и выступающей сварке, поскольку используемые символы сварки являются адекватными.
2. Если нет спецификации, процесса или другого символа, хвост может быть Ссылка используется как указание на общий процесс сварки.
3. Другие общие обозначения сварки, указанные выше и ниже, иллюстрируют обозначение сварки по периметру и монтажной сварки, а также точку сопротивления и сварной шов
Расположение Значение стрелки:
- Символы угловой сварки, канавки, фланца, оплавление и сварка с осадкой.
Для этих символов стрелка соединяет контрольную линию символа сварки с одной стороной соединения, и эта сторона считается стороной соединения, обозначенной стрелкой. Сторона, противоположная стороне стрелки, считается другой стороной сустава.
2. Заглушка, паз, пятно дуги, шов дуги, пятно сопротивления, шов сопротивления и выступ Для этих символов стрелка соединяет контрольную линию символа сварки с внешней поверхностью одной части соединения в центральной линии желаемого сварного шва. Часть, на которую указывает стрелка, считается стороной стрелки. Другая часть соединения считается другой стороной.
3. Ближняя сторона. Когда стык изображается на чертеже одной линией и стрелка условного обозначения сварки направлена на эту линию, то сторона стыка, указанная стрелкой, считается ближней стороной стыка в соответствии с обычными правилами черчения.
