ЗОН трансформатора: назначение, конструкция, монтаж, виды
ЗОН трансформатора – это заземлитель нейтрали трансформатора. На электростанциях используются заземлители ЗОН-110. Расшифровка их названия – однополюсный заземлитель наружной установки. Цифрами после названия обозначается напряжение. Существует много разновидностей заземлителей. Но, прежде чем ознакомиться с ними, необходимо понять, для чего нужен ЗОН трансформатора на 110 кВ.
Назначение ЗОН-110

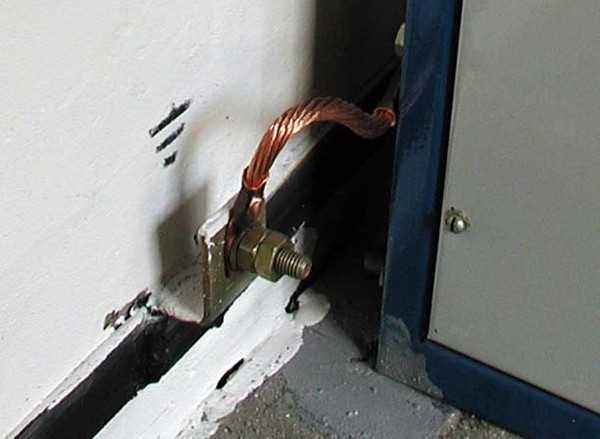

Заземление трансформатора называется заземление этого электрического устройства с прибором заземления.
Рабочим заземлением называется соединение какой-либо точки токопроводящих проводов с заземлительным устройством. Рабочее заземление соединяется с экранами кабелей, которые подают заряд в землю. Примером такого типа заземления является электростанция, на которой и источник тока и поглотитель энергии находятся в земле. Из-за такой установки потенциал между устройствами всегда один и тот же.
Имеет ЗОН трансформатора назначение весьма серьезное. Он служит для заземления нейтрали трансформаторов.
- Заземление необходимо для обеспечения бесперебойной работы электрической установки.
- Кроме того, оно обеспечивает защиту работников подстанций от поражения током.
- Заземлению на подстанциях должны подвергаться абсолютно все детали из металла.
- Основные металлоконструкции также необходимо включать в систему заземления.
- Также заземление служит бесперебойным регулятором автоматизированной работы подстанции.
Конструкция ЗОН-110
Конструкция ЗОНа состоит из цилиндра, на которое крепится основание. Основание-это небольшая деталь в виде угла, на котором закреплена вся конструкция. К нему присоединен статический контакт с устройством, состоящим из трубы (в основном алюминиевая) на которую крепится круглая пластинка с валом. Такое устройство называется ножом заземления. Нож соединен с фазным проводом линии, который входит в фазу заземления вторым концом.
Давление всей установки устанавливается и регулируется стальной пружиной. Вентильные разрядники, устройства защищающие установку от перенапряжения. Берут весь удар на себя во время грозы. Внешний вид напоминает металлическую гусеницу. Включается ЗОН 110кВ между нулевой точкой напряжения и землёй, либо напрямую через трансформатор со вторичной обмоткой.
Как подготовить ЗОН к монтажу
Важный этап монтажа ЗОНа – предварительная подготовка. При подготовке важно следовать мерам предосторожности, а именно:
- Монтаж осуществляется только руками профессионалов согласно правилам технической эксплуатации электрических установок.
- При контакте с ножом и замере его покрытия напряжение должно отсутствовать.
- Наладка и эксплуатация заземлителя производится ТОЛЬКО при наличии защитного заземления.
- Во время подготовки категорически запрещается использовать неинверторные рукоятки.
- При работе с заземлителем необходимо обеспечить сохранность изоляторов от механических повреждений.
Подготовка ЗОНа к монтажу состоит из нескольких этапов:
- Осторожно распаковать заземлительное устройство.
- Тщательно проверить оборудование на наличие дефектов и деформаций. При обнаружении недочётов следует обратиться к заводу изготовителю.
- На заводские изделия наносится консервационная смазка, которую необходимо удалить перед монтажом. Для очистки деталей используют бензин или керосин.
- Затем нужно проверить исправность работы механизмов.
- После проверки заново нанести смазку.
Монтаж
Монтаж на электростанциях, независимо от видов ЗОНа, производится по следующему алгоритму:
- Подготовка плоскостей конструкций для установки опоры. Они должны быть ровными, так как небольшая неровность увеличивает риски возникновения сбоев в работе.
- Затем происходит установка заземлителя на подготовленную ранее поверхность.
- Крепежные элементы должны быть установлены плотно в специальных отверстиях.
- После этого их необходимо крепко затянуть.
- Затем происходит установка привода. Он присоединяется к ЗОНу трансформатора посредством сварки концов тяги с осью и вставкой.
- Отрегулировать тягой изоляционное расстояние. Оно должно быть равно 8,9 см и более.
- Произвести пробный запуск заземлителя.
- Соединить подводящую шину с выводом заземлителя.
- Затем необходимо удалить пыль с изолятора. Для этого нередко используют обычный растворитель для краски.
- После завершения монтажа производится шлифовка и окраска монтажных швов.
- Затем все соединения обрабатывают смазкой.
Разновидности ЗОН-110
Существуют разные виды заземлителей ЗОН. Так, для заземления нейтралей силовых трансформаторов с защитой от замыканий на землю применяются:
- ЗОН-110М-I УХЛ1
- ЗОН-110Б-I УXЛ1
- ЗОН-110-I T1
Все эти заземлители устанавливаются на трансформаторных станциях переменного тока. Они также обеспечивают механическое включение и выключение в сочетании с приводами ПР-01 и ПРГ-00.
Для заземления нейтралей трансформаторов без защиты от замыканий на землю используются:
- ЗОН-110М- II УХЛ1
- 30Н-110Б-II УХЛ1
- ЗОН-110-II Т1
Чаще заземлители таких типов встречаются на стационарных трансформаторных подстанциях, они устанавливаются на напряжение 110 кВ.
Условия эксплуатации заземлителя ЗОН
Использование заземлителей всегда основывается на основных условиях эксплуатации. К ним относятся:
- Температура окружающей среды от 40 градусов выше нуля и до 60 градусов ниже нулевого уровня
- Расположение установки- 1000 м над уровнем моря
- Толщина ледяной корки – до 2 см
- Скорость ветра: без гололеда – не выше 15 м/с, с гололедом- не выше 40 м/с
Категория размещения заземлителя должна быть УХЛ1 или Т1.

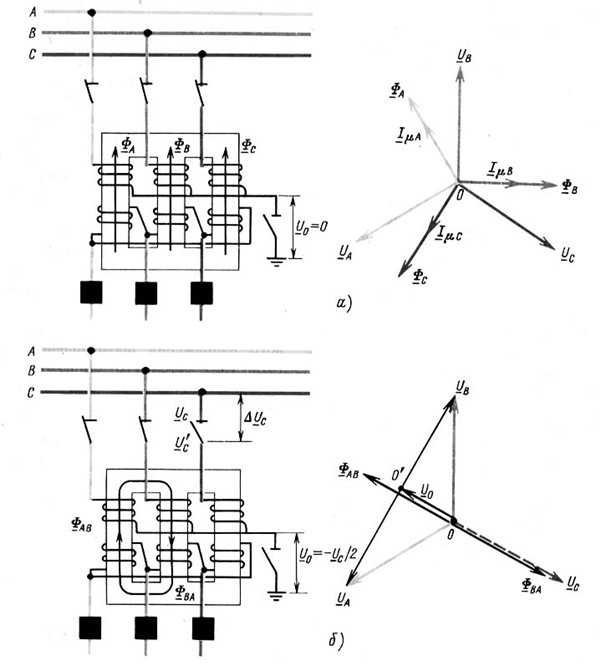

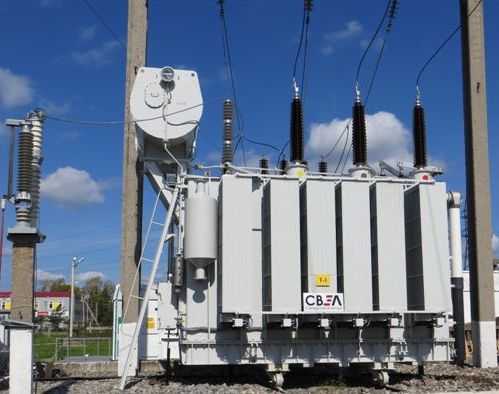

Что такое нейтраль трансформатора
Нейтраль представляет собой несколько соединенных точек или проводников, которые либо не подключены к сети напряжений, либо имеют контакт с землёй путём преодоления больших сопротивлений.
Заземление нейтралей необходимо по следующим причинам:
- Правила техники безопасности;
- Автономная бесперебойная работа защиты по замыканию на землю;
- Возможность использования простых схем цепей.
При изменении напряжения относительно земли, создаются токи замыкания на землю, и появляется перенапряжение. Это происходит из-за нарушения симметрии системы. Нейтраль может иметь разные режимы, которые зависят от степени изменения симметрии. Так, в зависимости от режимов, нейтраль может быть:
- Глухозаземленная. Нейтраль, присоединенная к заземлителю через малое сопротивление.
- Изолированная. Не соединенная с заземлителем нейтраль.
- Резонансно-заземленная. Нейтраль, соединенная с заземлителем с помощью реактора.
- Резистивно-заземленная. Заземленная через резистор нейтраль.
Нейтрали трансформатора могут быть изолированы от земли или заземлены через активные сопротивления. Также сопротивления могут быть индуктивными. Изолированные нейтрали работают от 6 кВ до 35 кВ.
Принцип работы
Напряжение с трёхфазной электростанции поступает на линейный разъединитель. После этого оно попадается на отделитель 110кВ. Он является таким же линейным разъединителем, только выполняющий расширенные функции, а именно приём более большого напряжения. Затем напряжение передается силовому трансформатору со встречной обмоткой.
Обычно на участках электростанций устанавливаются железные помещения, в которых размещаются масляные выключатели. Именно туда напряжение попадает в последнюю очередь. После попадания в ячейки ввода, оно распределяется по фидерам (столбы с проводами). Они находятся рядом с электростанцией. В дальнейшем, электричество по проводам передаётся потребителям.
Также в систему электростанции входит короткозамыкатель 110 кВ, который защищает силовой трансформатор от перенапряжения и неисправностей. Если же в квартире при коротком замыкании вырубается щиток, то на электростанции при перенапряжении короткозамыкатель порождает ток короткого замыкания, вследствие действия которого трансформатор перестаёт работать. Также короткозамыкатель блокирует возгорание трансформатора путём отделения его от отделителя, к которому постоянно поступает напряжение от линий с электроэнергией.

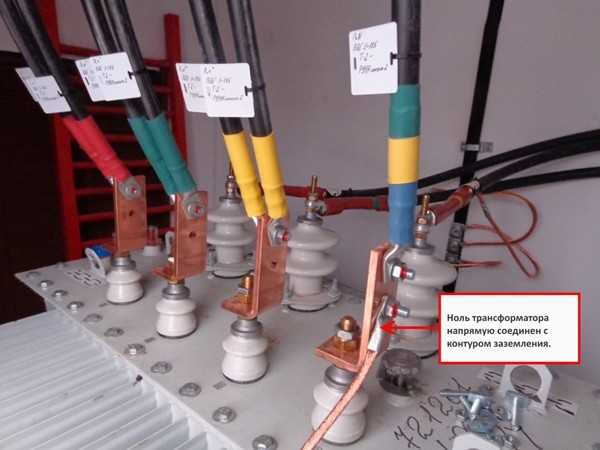

Заземление нейтрали
Заземление нейтрали трансформатора служит для ограничения перенапряжения. На значения напряжения влияют ёмкости сети, в которую включён трансформатор. Поэтому необходим элемент, который будет приглушать их принудительно. Так ЗОН 110кВ с активным током, который по значению больше емкостного за определённый период времени будет разряжать ёмкостное сопротивление, что приведет к понижению напряжения или его распределению.
Однако у заземлителя есть один большой недостаток. Из-за того, что он перераспределяет напряжение, происходит огромное рассеивание мощности, подаваемой с электростанции.
На сегодняшний день, специалисты решили подавать напряжение, которое будет безопасно для использования. Также при установке заземлителя снижается риск возникновения феррорезонанса. Феррорезонанс – резонанс, встречающийся в электрических цепях при различных неисправностях и высоких напряжениях.

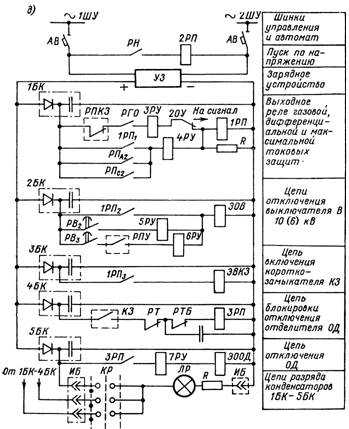

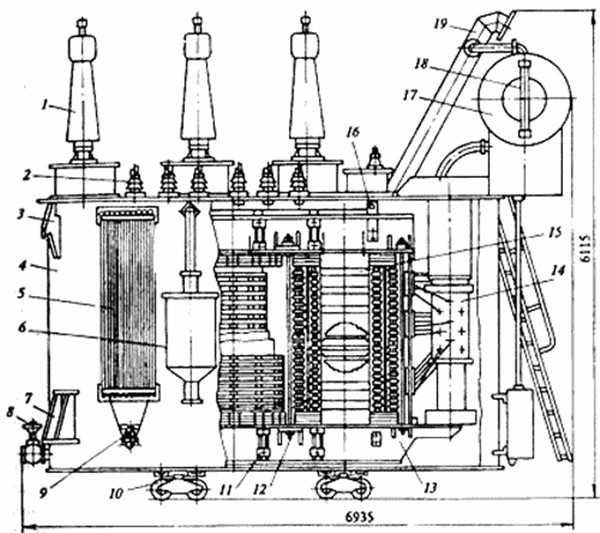

Защита трансформатора
Одной из главной защиты силового трансформатора является газовая защита. Она предотвращает повреждения внутри электрического устройства.
Газовое реле сигнализирует об отсутствии масла в нём, а следовательно, он перестанет работать. Это явление недопустимо на электростанции, потому что напряжению будет некуда идти и произойдёт возгорание. Однако реле работает по принципу, который делает работу системы безопасной. Оно устанавливается в топливный отсек в виде поплавка, соединяя контакты. В случае снижения топлива, он замкнёт контакты и отключит трансформатор от сети.
Дифференциальная защита также играет немалую роль в работе электростанции. Так принцип рассчитан на сравнении входящих в трансформатор токов. При нормальной работе ничего не происходит. Но как только возникает двухфазный или трёхфазный ток короткого замыкания, дифференциальное реле сразу выключает трансформатор из схемы, подавая всю энергию в землю.
otransformatore.ru
ЗР-110, 220 (УХЛ1) заземлители рубящего типа – ЗАО «ЗЭТО»
Назначение
Заземлители ЗР—110УХЛ1, 3P—110.IIУХЛ1, ЗРП—110УХЛ1, ЗР—220УХЛ1, 3P—220.IIУХЛ1, ЗРП—220 предназначены для заземления линий электропередач на номинальное напряжение (верхний предел рабочего напряжения) 110(126)—220(252)кВ.
Конструкция
Заземлители представляют собой аппараты рубящего типа, состоящие из:
— основания
— механизма заземления
— изоляционной колонки
— неподвижного контакта
— ножа заземления
Заземлители изготавливают в однополюсном и трехполюсном исполнении, оперирование заземлителем производится двигательным приводом ПД–14 или ручным приводом ПРГ–6.
Заземлители могут поставляться с опорными металлоконструкциями.
Технические характеристики
| Номинальное напряжение, кВ | 110 | 110 | ||||
| Наибольшее рабочее напряжение, кВ | 126 | 126 | ||||
| Номинальный ток, А | 315 | 1000 | 315 | |||
| Номинальная частота, Гц | 50 | |||||
| Ток термической стойкости, кА | 40 | 31,5 | 40 | 50 | ||
| Ток электродинамической стойкости, кА | 100 | 80 | 100 | 125 | ||
| Время короткого замыкания, с | 1 | |||||
| Допустимая механическая нагрузка, Н | 800 | 1200 | ||||
| Тип привода | ПД-14-01 УХЛ1 | ПД-14-01 УХЛ1 (ПРГ-01-6 УХЛ1) |
ПД-14-01 УХЛ1 (ПРГ-01-6 УХЛ1) |
ПД-11-12 УХЛ1 | ||
* Однополюсное и трехполюсное исполнение
** Однополюсное исполнение
www.zeto.ru
Заземлитель ЗОН-СЭЩ 110 кВ – Предназначен для заземления нейтралей силовых трансформаторов, не имеющих защиты от замыканий на землю. Устанавливается на стационарных трансформаторных подстанциях на номинальное напряжение 110 кВ
Заземлитель типа ЗОН предназначен для заземления нейтралей силовых трансформаторов, не имеющих защиты от замыканий на землю. Заземлитель устанавливается на стационарных трансформаторных подстанциях в сетях переменного тока на номинальное напряжение 110 кВ.
Заземлитель состоит из основания, изоляционной колонки, неподвижного контакта и подвижного ножа заземления.
Неподвижный контакт состоит из контактодержателя и контакта, который выполнен в виде медного уголка. Контактодержатель выполнен в виде стального уголка, который служит для крепления контакта на изоляционной колонке. На горизонтальной полке верхнего уголка имеется болт для подсоединения подводящий шины (провода). Для защиты контакта от осадков и гололёда установлен козырёк. Заземляющий нож выполнен из стальной трубы, с проходящей внутри медной шиной. Один конец стальной трубы приварен к валу, на другом имеется разъёмный контакт, который при оперировании врубается в неподвижный контакт.
Управление заземлителем осуществляется приводом ПРЗ СЭЩ, с помощью которого производится ручное включение и отключение.
По типу загрязненности окружающей среды возможно установка фарфоровых (I), (II), либо полимерных изоляторов (IV).
Скачать документацию:
| Наименование параметра | Значение параметра |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный ток, А | 400 |
| Номинальная частота, Гц | 50 |
| Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА | 6,3 |
| Наибольшей пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА | 15,75 |
| Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания) | 3 |
| Допустимая механическая нагрузка на выводы с учётом влияния ветра и гололёда кН, не менее | 1000 |
| Механический ресурс, циклов «Вкл» – «Откл» | 10000 |
| Сейсмостойкость по шкале MSK-64, балл, не более | 9 |
| Масса заземлителя,кг не более | 56,5 |
| Габариты заземлителя*, мм: | 433x220x1145 |
| Климатическое исполнение | УХЛ1 |
| Высота над уровнем моря, м | 1000 |
| Температура окружающего воздуха, С | +40°, -60° |
www.ds30.ru
Заземлитель ЗОН-110 кВ – Заземлитель типа ЗОН предназначен для заземления нейтралей силовых трансформаторов, не имеющих защиты от замыканий на землю. Заземлитель устанавливается на трансформаторных подстанциях.
Заземлитель состоит из основания, изоляционной колонки, неподвижного контакта и подвижного ножа заземления.
Неподвижный контакт состоит из контактодержателя и контакта, который выполнен в виде медного уголка. Контактодержатель выполнен в виде стального уголка, который служит для крепления контакта на изоляционной колонке. На горизонтальной полке верхнего уголка имеется болт для подсоединения подводящий шины (провода).
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный ток, А | 400 |
| Номинальная частота, Гц | 50 |
| Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА | 6,3 |
| Наибольшей пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА | 15,75 |
| Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания) | 3 |
| Допустимая механическая нагрузка на выводы с учётом влияния ветра и гололёда кН, не менее | 1000 |
| Механический ресурс, циклов «Вкл» – «Откл» | 10000 |
| Сейсмостойкость по шкале MSK-64, балл, не более | 9 |
| Масса заземлителя,кг не более | 56,5 |
| Габариты заземлителя*, мм: | 433x220x1145 |
| Климатическое исполнение | УХЛ1 |
| Высота над уровнем моря, м | 1000 |
| Температура окружающего воздуха, С | +40°, -60° |
 | Для защиты контакта от осадков и гололёда установлен козырёк. Заземляющий нож выполнен из стальной трубы, с проходящей внутри медной шиной. Один конец стальной трубы приварен к валу, на другом имеется разъёмный контакт, который при оперировании врубается в неподвижный контакт. Управление заземлителем осуществляется приводом ПРЗ , с помощью которого производится ручное включение и отключение. По типу загрязненности окружающей среды возможно установка фарфоровых (I), (II), либо полимерных изоляторов (IV). |
