Расстояние от края фундамента до болта: Расстояние до края фундамента от анкерного болта

alexxlab | 28.01.2023 | 0 | Разное

Содержание

Расстояние от болта до края фундамента до анкерного болта

Фундаментные болты. Конструктивные указания

3.3. Фундаментные болты для крепления строительных конструкций должны проектироваться в соответствии со СНиП 2.09.03-85. Конструкции болтов должны выполняться в соответствии с ГОСТ 24379.0-80 и ГОСТ 24379.1-80. 3.4. По конструктивному решению болты могут быть с отгибом, с анкерной плитой, прямые и конические (табл. 1).

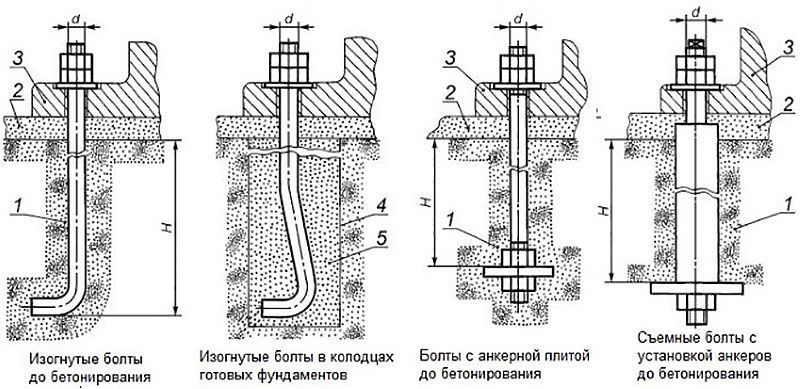

3.5. По способу установки болты подразделяются на устанавливаемые до бетонирования фундаментов, в которые они заделываются (с отгибом и с анкерной плитой), и устанавливаемые на готовые фундаменты в колодцы или скважины (прямые, изогнутые и конические). 3.6. По условиям эксплуатации болты подразделяются на расчетные и конструктивные: к расчетным относятся болты, воспринимающие нагрузки, возникающие при эксплуатации строительных конструкций; к конструктивным относятся болты, предусматриваемые для крепления строительных конструкций, устойчивость которых против опрокидывания или сдвига обеспечивается собственным весом конструкции. 3.7. Болты с отгибом и анкерной плитой могут применяться для крепления строительных конструкций без ограничений. Болты, устанавливаемые в скважины, не следует применять для крепления несущих колонн зданий и сооружений, оборудованных мостовыми кранами, а также для высотных зданий и сооружений, ветровая нагрузка для которых является основной. 3.8. Марку сталей расчетных болтов, эксплуатируемых при расчетной зимней температуре наружного воздуха до минус 65о С включительно, следует назначать согласно табл. 2.

П р и м е ч а н и е. Болты допускается изготавливать из других марок стали, механические свойства которых не ниже свойств марок сталей, указанных в таблице. 3.9. Для болтов диаметром 56 мм и более при расчетной зимней температуре минус 40 оС и выше допускается применять низколегированную сталь марок 09Г2С-2 и 10Г2С1-2 (ГОСТ 19281-73). 3.10. При расчетной зимней температуре наружного воздуха до минус 65 °С низколегированные стали марок 09Г2С-8 и 10Г2С1-8 должны иметь ударную вязкость не ниже 30 Дж/см2 (3 кгс • м/см2) при температуре испытания минус 60 оС. 3.11. Конструктивные болты во всех случаях (при расчетной зимней температуре до минус 65 °С) допускается изготавливать из стали марки Вст3кп2 по ГОСТ 380-71. 3.12. Минимальную глубину заделки болтов в бетон Н для бетона класса В 12,5 и стали марки Вст3кп2 следует принимать по табл. 1. Для других марок сталей болтов или классов бетона глубину заделки болтов Н□ следует определять по формуле

где m1 — отношение расчетного сопротивления растяжению бетона класса В 12,5 к расчетному сопротивлению бетона принятого класса; m2 — отношение расчетного сопротивления растяжению металла болтов принятой марки стали к расчетному сопротивлению стали марки Вст3кп2. Для болтов диаметром 24 мм и более, устанавливаемых в скважинах готовых фундаментов, коэффициент m1 следует принимать равным 1. 3.13. Для конструктивных болтов с отгибами глубину заделки в бетон допускается принимать равной 15 d, для болтов с анкерными плитами — 10 d, для болтов, устанавливаемых в скважины, — 5 d. Минимальные допускаемые расстояния между осями болтов С и от оси крайних болтов до граней фундамента l приведены в табл. 1. Расстояния между болтами, а также от оси болтов до грани фундамента допускается уменьшать на 2d при соответствующем увеличении глубины заделки на 5 d. Кроме того, расстояние от оси болта до грани фундамента допускается уменьшать на один диаметр при наличии армирования вертикальной грани фундамента в месте установки болта. Во всех случаях расстояние от оси болта до грани фундамента должно быть не свыше, мм: 100 для болтов диаметром до 30 мм включительно 150 « « 48 « 200 « « св. 48 « 3.14. В зависимости от способа монтажа стальных колонн определяются отметка верха фундамента и дополнительные требования при его возведении. При безвыверочном монтаже стальных колонн, имеющих фрезерованный торец и строганую плиту башмака, требуется устройство подливки под плитой башмака толщиной 50-70 мм, что и определяет отметку верха фундамента. При монтаже стальных колонн с башмаком в виде плиты, приваренной к стержню колонны, выполняется выверка колонны, для этого анкерные болты должны иметь дополнительные гайки и шайбы, располагаемые под опорной плитой башмака, на которые устанавливается колонна во время монтажа. При таком способе монтажа стальных колонн требуется устройство подливки под плитой башмака толщиной 100—150 мм; анкерные болты при этом снабжены гайками и шайбами, расположенными выше и ниже плиты башмака. Монтаж стальных колонн с облегченной выверкой обеспечивает точность установки колонн при уменьшении сложности их изготовления. 3.15. Установка анкерных болтов при возведении фундаментов требует наличия специальных кондукторов. Рекомендуется анкерные болты выполнять объединенными в жесткие блоки, установка которых строго фиксируется при бетонировании фундаментов.

Портал о стройке

10.11.2018 admin Комментарии Нет комментариев

Фундаменты станков значительно отличаются фундаментов промышленных и жилых помещений. Суть фундаментов для станков — повысить жёсткость системы фундамент+станок для повышения точности обработки, снижения вибраций и гашения динамических нагрузок.

Так же фундамент станков может предполагать наличие полостей для размещения оборудования, баков, магистралей, регулировки труднодоступных узлов. Иногда предусмотрено расположение ниже уровня пола нижней части станины станка, чтобы рабочие элементы находились на удобной для оператора высоте.

Фундамент или виброопора?

Нередко, и этим грешат отечественные предприятия, станки относительно небольших размеров устанавливаются на так называемые виброопоры. Это перевёрнутый металлический «гриб» с резиновой подкладкой. И действительно, производителями отечественных станков во времена СССР разрешалась такая установка. При низких требованиях к качеству готовых изделий, на возможность повышения точности с помощью установки на жёсткий фундамент, просто не обращали внимания. К тому же, если станок не прикручен к полу, его можно легко переставить в другое место при перепланировке цеха.

Почему виброопора — плохой вариант

Фундамент станков представляет из себя, как правило, 1-2 и более метров бетона, в котором закрепляются анкерные болты. Станок выставляется по уровню, а затем жёстко прикручивается к фундаменту. При этом момент затяжки каждой опоры влияет на общую геометрию станка. Поэтому установка станка требует очень высокой квалификации специалиста — пусконаладчика, который понимает как ведёт себя станок при затяжке или ослаблении той или иной точки крепления. При правильной установке станок получает идеальную геометрию, и жесткость фундамента увеличивает жесткость станка. В результате повышается точность обработки и минимизируется износ направляющих станка. В случае использования виброопор станина станка «гуляет» под нагрузкой, что негативно сказывается как на качестве изготовленной детали, так и на ресурсе самого станка.

Основания принципа соединения анкеров

Анкерные соединители удерживаются внутри фундаментов, благодаря воздействию разных сил — упор, склеивание, трение, но они возникают при взаимодействии монолита с соединением.

Во время распорки разжимной цанги возникают аналогичные силы, упор распределяется по болту, где компенсируется внутренним сопротивлением, которое противоречит силе излома.

Склеивание нивелирует давление, возникающее от касательного напряжения на месте контакта анкера с бетоном.

Выбор крепежа осуществляют на основании предполагаемой величины нагрузки на одну точку. Берут в расчет особенности основания, чтобы найти нужный тип крепления. Важный фактор — основные характеристики фундамента: вид, степень прочности, структура.

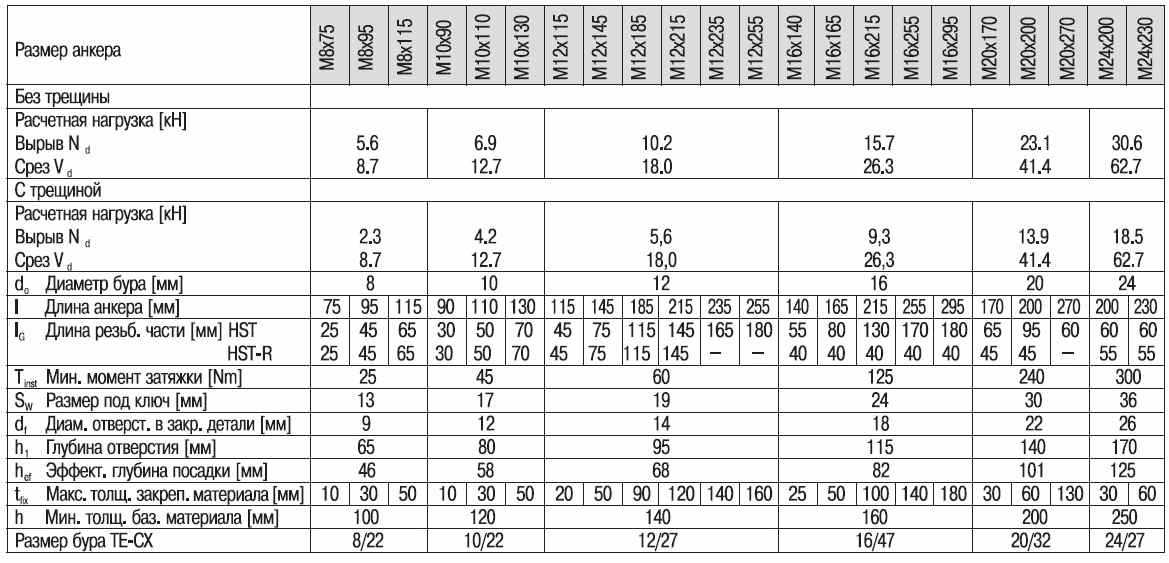

Размер используемой анкерной системы выбирают, исходя из физических параметров устанавливаемого сооружения. Чем больше, тяжелее конструкция, тем длиннее, толще должны быть болты.

Затем, высчитывают оптимальное расстояние между болтами, согласно массе, габаритам прикрепляемой конструкции или технического обеспечения.

Рекомендации к верному монтажу анкеров можно посмотреть в следующем видео:

Особенности фундаментов станков

Большая масса. Чем больше вес, тем лучше гасятся вибрации станка.
Повышенная прочность. Чем выше стойкость динамическим и статическим нагрузкам, тем больше срок эксплуатации и фундамента, и станка.
Устойчивость к агрессивным средам. Чем выше сопротивление вредным воздействиям хотя бы верхних слоев фундамента, тем дольше срок службы фундамента.
Минимальные допуски по габаритам и точности исполнения фундамента. С высокой точностью должны быть расположены анкерные болты для закрепления станка, а линейные размеры фундамента должны иметь минимальные отклонения.
Не допускается уклон поверхности фундамента. Иначе нагрузка на фундамент станков распределятся неравномерно. Это уменьшит срок службы и фундамента, и станка.

Сферы применения

Основная задача фундаментных болтов – обеспечение надежного сцепления стен с основанием. Анкеры устанавливаются несколькими способами: забиванием в предварительно высверленное отверстие, и закладкой на этапе заливки фундамента. Второй метод считается более надежным, но требует внимательного подхода к монтажу, так как необходимо учесть не только расстояние между анкерами и глубину залегания, но и точность установки относительно вертикальной оси.

Кроме того, анкеры применяются для крепления станков к основаниям. Здесь главная задача — снятие нагрузки с бетона, которую создает вибрация станка. Такой крепеж имеет несколько иную конструкцию, а монтироваться может, также, на этапе заливки в виде закладной или в просверленные отверстия.

Также анкеры могут быть использованы при возведении пристроек, когда необходимо соединить новую стену со старой. В этом случае задача метиза не только надежно соединить конструкции, но и равномерно распределить нагрузку между ними.

Виды конструкций фундаментов

Бесподвальное основание плитного типа, гасящее вибрацию своей массой. Такие фундаменты можно залить в опалубку только на первом этаже цеха. Подобная конструкция обойдется в значительную сумму, поскольку на сооружение цельного основания плитного типа тратят максимальный объем строительного материала. Однако самые крупные станки и механизмы монтируют только на таких фундаментах.
Рамный фундамент. Подвальное основание-перекрытие, монтируемое на втором этаже и выше. Такой фундамент гасит вибрацию, передавая колебания на каркас самого цеха (посредством контакта с межэтажным перекрытием). По сути – это такая же плита, только не залитая, а собранная из железобетонных изделий, установленных на балки межэтажного перекрытия. Подобное основание способно противостоять только статическим нагрузкам или вибрации с минимальной амплитудой.
Стенчатый фундамент, развивающий идею ленточного основания. Несущую нагрузку и вибрацию в данном случае принимают несущие стены или внутренние перегородки. Как правило, подобные фундаменты подводят под механизмы, расположенные на втором этаже цеха.
Основания рамного типа (с балочным ростверком). Такая конструкция выдерживает высокочастотную вибрацию. Поэтому в большинстве случаев фундаменты для ударных механизмов имеют «рамную» конструкцию. Ведь в опоры рамы можно вмонтировать демпферы, гасящие вибрацию.

Применение таких метизов

Область использования фундаментного анкера обусловлена его качествами: высокой несущей нагрузкой и долговечностью. Ограничивается применение материалом основания.

Монтировать крепеж можно только в тяжелые плотные материалы:

бетон – тяжелый и особо тяжелый;
природный камень;
полнотелый кирпич, в пустотелый крепление запрещается.

Несмотря на специфичность очень многие работы выполняются с применением анкеров, причем как крупные промышленные, так и бытовые:

в первую очередь, это монтаж промышленного оборудования: станков, машин, прессового и электротехнического оборудования и так далее;
при ремонте фундаментов – болтами новые фрагменты скрепляют со старыми;
при монтаже балочного ростверка – при этом анкер фиксируют в свае, а к нему закрепляют затяжки. Такой метод, кроме надежности обеспечивает еще и отсутствие холодовых мостиков;
анкеры монтируют цоколь при укладке с тем, чтобы использовать их в качестве крепежа облицовочного материала. Этот вариант надежней, чем закладка крюков под облицовку;
в быту фундаментный болт чаще всего используют при креплении навесного габаритного оборудования. Анкер прочнее и долговечнее, чем саморезы с дюбелями.

Требования к расположению фундамента

Фундамент станков не должен соприкасаться со стенками, колоннами или внутренними перегородками здания. Минимальное расстояние от фундамента пресса до фундамента цеха равно 100 сантиметрам. Иначе вибрация перейдет на основание несущих стен, колонн или перегородок. Следует определить положение анкерных фундаментных болтов, фиксирующих станину станка. При этом нужно учитывать, что минимальное расстояние от края фундамента до оси болта должно быть не меньше 20 сантиметров. То есть, фундамент должен выступать за края станины, как минимум на 20-30 сантиметров.

Правила выполнения монтажа

Поверхность рабочей части анкера очищается перед установкой механическим способом, убирается ржавчина, пыль, смазка. Жир удаляется обжигом с дальнейшей протиркой спиртом или ацетоном. Работают вибраторы адресного действия с напряжением 36 В.

В скважину болты помещаются после замешивания заделочного раствора и подготовки отверстия. Крепеж ставится в скважину, между стенкой отверстия и метизом подается немного смеси. Надевается на стержень вибрационный уплотнитель, в дозаторный отсек закладывается раствор. В процессе монтажа виброуплотнитель поворачивается на 20 – 30°.

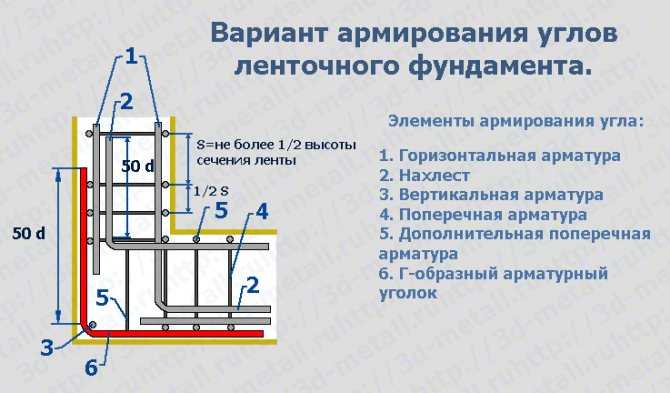

Устройство фундамента станков

На дно котлована насыпают песчано-гравиевую подушку (по 15-20 сантиметров на каждую фракцию). Следующий этап – строительство опалубки, опоясывающей контур фундамента. Ее собирают из съемных металлических или деревянных щитов, соединенных поперечными стяжками. Затем во внутреннюю полость основания вводят армирующий каркас (в основаниях для небольших станков можно обойтись без каркаса), а дно опалубки укрывают слоем гидроизоляции. В особых случаях на дно основания укладывают особый материал, гасящий вибрацию (дубовый брус или что-то другое). После этого внутреннюю полость заполняют бетоном, укладывая раствор слоями по 10-15 сантиметров. Причем каждый слой тщательно утрамбовывается. Заливка и трамбовка каждого слоя должна завершиться до схватывания раствора (35-40 минут от момента введения бетона в опалубку).

Цена фундамента станков

Если станок достаточно большой и тяжёлый, цена строительных работ будет довольно значительной. К строительству фундамента станка лучше всего приступать сразу после заключения контракта на поставку станка, запросив чёртёж фундамента у производителя. В этом случае, как правило, есть 4-8 месяцев на выбор опытного производителя работ, согласование сметы и контракта на изготовление фундамента. Важно не откладывать начало работ на момент изготовления станка. Иначе придётся отложить начало установки, пуско-наладки и запуска в эксплуатацию на срок согласования, изготовления и застывания фундамента. В итоге это может обернуться простоем дорогостоящего оборудования.

Расстояние между болтами в фундаменте: расчет, таблицы, правила установки

Анкерные болты применяются в различных сферах строительства в качестве надежных крепежей. Данные элементы являются неотъемлемой частью не только фундамента, но и многих металлических конструкций. Правильное расстояние между болтами считается основным критерием грамотного монтажа любых систем.

Содержание

Разновидности анкерных болтов

На рынке представлены разнообразные типы анкерных болтов для решения различных задач. Встречаются как универсальные приспособления, так и узкоспециализированные образцы.

Чтобы правильно выбрать анкерный крепеж, необходимо разобраться в классификации и области применения каждого образца при выполнении строительных работ.

Среди наиболее распространенных видов следует выделить следующие варианты:

С гайкой. Разновидность считается самым популярным крепежом. В состав данного метиза входит резьбовая шпилька, распорная втулка и гайка. По принципу применения данный крепежный элемент отличается своей простотой и надежностью. Конструкцию помещают в отверстие, и при закручивании специальной гайки конусный наконечник разжимает распорную втулку. Для повышения удобства монтажа производители предлагают метизы с различными размерами гаек.

С крюком. Фиксатор данного образца отличается от анкерного болта одной деталью – наличием крюка. Этот компонент позволяет проводить монтажные работы разных уровней сложности. Зачастую метиз используется для обеспечения качественной сцепки навесных элементов. Конструкция также включает в себя гайку, которая приводит в действие разжимной механизм.
С кольцом. Следующий вариант идентичен по принципу монтажа в основание, однако, выделяется наличием специального кольца. Благодаря замкнутому механизму появляется возможность крепить конструкции и отдельные элементы большой массы.
Двухраспорные варианты. Данные анкера имеют одну важную особенность – наличие двух втулок распорного образца. Принцип действия значительно отличается от предыдущих метизов. При закручивании монтажной гайки одна втулка постепенно входит в другую, что обеспечивает разжимание механизма.

Характеристики соединительных изделий

Некоторые разновидности анкеров отличаются особенностями, не характерными для данного класса изделий. К примеру, забивные анкера используются во многих типах конструкций. Однако главной их чертой является забивная технология монтажа. Фиксация такого метиза происходит по принципу размещения втулки в отверстии и дальнейшего вбивания ее с помощью молотка. Затем вкручивают болт, который выполняет роль распорного элемента. В результате образуется надежное крепление.

Изделия, используемые в болтовых соединениях, изготавливаются из высококачественных материалов. Основным критерием надежной установки является соблюдение минимального расстояния между болтами. Расчет выполняют в определенном порядке, сверяясь с техническими характеристиками и возможностями болтов.

Установка болтов и принцип соединения

Процесс монтажа практически не отличается от способов фиксации обычных метизов. Но необходимо учитывать несколько определенных правил:

Сначала в конструкции нужно высверлить отверстие. При этом следует уделить внимание подбору оптимального диаметра. Он должен совпадать с поперечным размером распорной втулки.
Зачищают отверстие от посторонних предметов, осколков и пыли. Чтобы выполнить зачистку быстро и эффективно, используют пылесос или медицинскую грушу.
Измерив расстояние от краев, необходимо установить крепежные анкера в посадочные места. Если метизы плохо помещаются в отверстиях, применяют молоток. Основное условие – анкера должны входить с усилием, что определяет правильное соотношение диаметра с габаритами крепежа.
После установки метиза приступают к процессу разжимания втулок. В действие элементы приводятся благодаря резьбовым деталям.

Принцип соединения напрямую зависит от выбранного типа метиза.

Фундаментные анкерные болты назначение, виды и монтаж

Чтобы обеспечить качественное крепление несущих конструкций и прочих элементов к фундаменту, мастера применяют специальные фундаментные болты. Такие изделия изготавливаются согласно четко установленным требованиям ГОСТ.

Стальные крепежи играют роль якоря, который монтируется в цементное основание, создавая надежное соединение. Благодаря характерной форме и высокой прочности метизы способны выдерживать динамическую и статическую нагрузку.

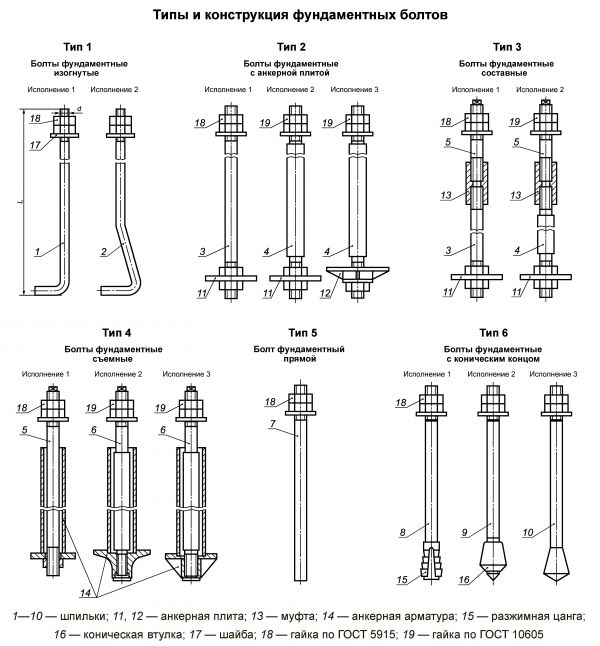

Производители изготавливают сразу несколько видов фундаментных болтов:

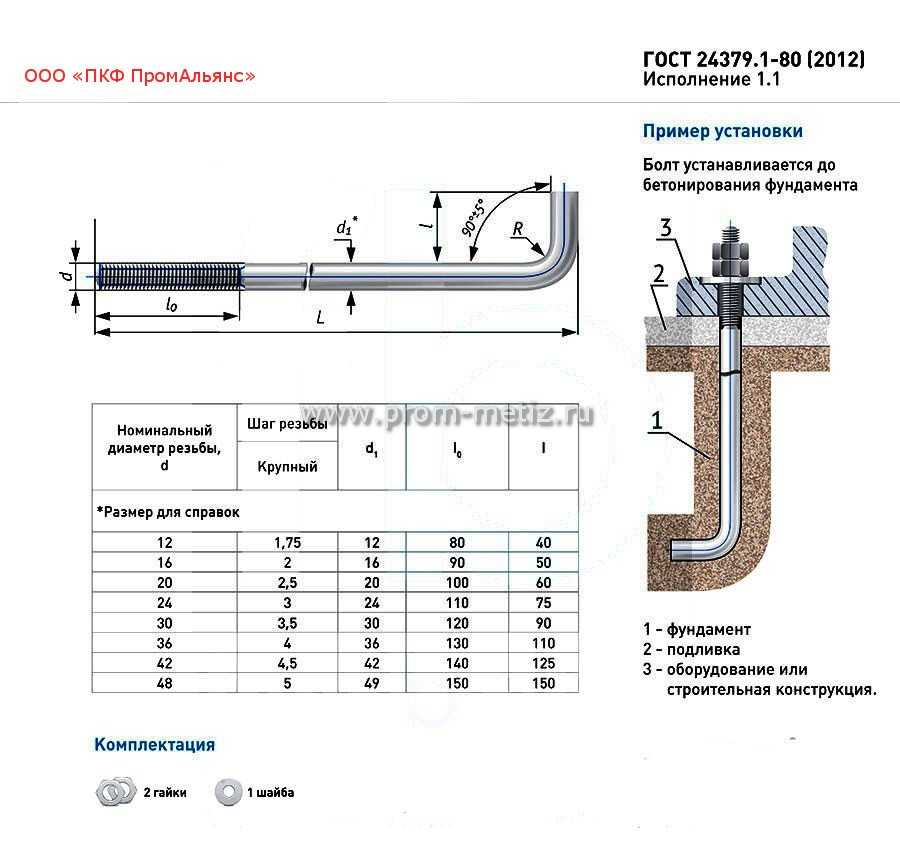

Изогнутые болты – соответствуют требованиям ГОСТ 24379. 1-80. Производятся из прочного металла, конец стержня изогнут на 90 градусов. Данные крепежные элементы ограничиваются длиной в 180 см.

Болты с анкерной плитой характеризуются большими размерами – до 500 см. Применяются такие метизы для фиксации фундаментных конструкций железобетонного образца. Внизу болты оснащаются гайкой, которая способна фиксировать анкерную плиту к основанию.
Составные крепежи соответствуют нормам ГОСТ 24379.1-80. В состав метиза входят: резьбовая шпилька, штырь, муфта и анкерная плита. Он отлично справляется с фиксацией элементов различных размеров.
Съемные фундаментные болты имеют особую металлическую конструкцию, которая оборудуется системой анкерного типа. Благодаря этому метизы могут использоваться для монтажа в каменные, бетонные и кирпичные основания.
Прямые метизы являются самыми простыми из перечисленных. Они представляют собой штырь с резьбовой фиксацией с одной стороны. Длина таких приспособлений – до 140 см.

Монтаж крепежных болтов в фундамент производится с учетом нескольких факторов.

Основной характеристикой является удерживающая способность. Расчет данной величины производится самостоятельно, согласно оптимальному количеству метизов.

После изучения плана здания приступают к расчету и конструированию опалубки. В загустевший бетонный раствор погружают болты. При этом следует учитывать высоту фундамента, оптимальную глубину погружения и необходимость размещения метизов по центру конструкции основания.

Материалы конструкций и соединений

Во время изготовления винтов используются исключительно самые прочные марки стали. Большинство изделий выпускается по двум стандартам: из обычной стали со специальным антикоррозийным покрытием и из высокопрочной марки стали.

Соединительные элементы болтовых конструкций получают специальный слой оцинковки. Состав позволяет предотвратить быстрое появление коррозии в местах фиксации.

Расчетные характеристики материалов и соединений

Правильное размещение анкеров в фундаменте определяет надежность несущих элементов. Расстояние между анкерными болтами необходимо определять по четко установленным нормам. Чтобы провести расчет, нужно установить диаметр посадочного отверстия.

Определяется именно диаметр отверстия под болт, а не самого метиза.

Диаметр обозначается буквой «d». Также критически важно выбрать оптимально подходящий вид кромки. Данные показатели соотносятся с качеством стали.

К примеру:

Минимальное расстояние между болтами должно составлять не меньше 2,5 d;
Максимальное значение в крайних рядах – 8 d;
Максимальное расстояние в среднем ряду – 16 d;
Минимальное расстояние от центра болта до края фундамента должно равняться 2 d.

Также важно учитывать некоторые характерные особенности конструкции:

Вдоль усилия оптимальное расстояние составляет – от 1,5 d;
Поперек усилия расстояние – от 1,2 d;
При условии наличия обрезных кромок – 4 d;
При наличии прокатного типа кромок – 1,3 d.

Когда речь идет о соединении стальных деталей, текучесть которых превышает 380 Мпа, следует рассчитывать минимальное расстояние на отметке в 3

Видео о нормах расчета анкерных болтов:

Установка анкерных болтов в фундамент

Главное требование качественного монтажа – установка крепежей в вязкий раствор, который наполовину подсох. Метизы необходимо аккуратно поместить в бетон, учитывая глубину погружения – не более высоты фундамента. При застывании раствора в опалубке болты следует выставить по вертикали. Это значение должно быть максимально приближено к идеальному соотношению – ровно 90 градусов относительно показаний уровня. После высыхания приступают к установке пластин и монтажу крепежных гаек.

Можно устанавливать болты до заливки фундамента, тогда их монтаж осуществляется так, как показано на фото.

Крепление метизов в готовое основание также выполняется. Для этого понадобится просверлить отверстия с определенным шагом в фундаменте и поместить в них анкерные распорные механизмы.

Установка фундаментных анкерных болтов должна выполняться профессиональными мастерами. Однако с монтажом может справиться каждый, если учитывать четкие правила ГОСТ. Следует внимательно выбирать вид болтов с учетом характеристик будущей конструкции.

Да!

45.27%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

39.82%

Частично. Еще остались вопросы. Сейчас отпишусь в комментариях.

14.91%

Проголосовало: 1321

Оцените полезность статьи, нам будет приятно 🙂

Расстояние между кромками бетона для анкерных болтов?

спросил 3 года 3 месяца назад

Изменено 3 года, 2 месяца назад

Просмотрено 8к раз

В жилищном строительстве при размещении анкеров (J-болтов) для плиты подоконника я всегда читал, что лучше всего оставаться по направлению к внешнему краю фундамента и смотреть J-частью внутрь дома. Для бетонной стены толщиной 8 дюймов я всегда использовал ~ 3 дюйма от края. Это позволяло пластине 2×6 располагать анкер на расстоянии около 1/4 дюйма от центра доски.

Интересно, как вы это делаете, и есть ли лучший способ. Я всегда стараюсь, чтобы бетонщики предоставили 10-дюймовые болты вместо 8-дюймовых, и они обычно имеют диаметр 5/8 дюйма. крюковая часть J проскальзывает под верхнюю горизонтальную арматуру

бетон
анкер

Стандарт требует расстояния до края в зависимости от размера болта:

1) 1/4” = 1 1/2”

2) 1/2” = 2 1/2”

3) 5/8” = 3”

Основано на стандартном бетоне, ( т. е.: 2500, 3000 и т. д.) Если вы используете «высокопрочный» бетон, его можно уменьшить. (См. ICC, глава 19, таблица 1908.2)

Как правило, я вижу J-образные болты, установленные после заливки стены фундамента. Это в первую очередь потому, что мы хотим, чтобы подошва опиралась на гладкую поверхность. Болты можно вкручивать в бетон и скручивать так, чтобы они зацепились за верхнюю горизонтальную арматуру, которая должна находиться примерно в 3 дюймах от верха стены.

Да, 10-дюймовые анкерные болты теперь требуются с 3-дюймовыми квадратными шайбами в любой зоне с сильным ветром или сейсмической активностью.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Бетон

– Как узнать, какой размер анкерных болтов использовать?

Я строю мастерскую на заднем дворе со стенами 2×4. Я вставил J-образные болты 5/8 в плиту, когда заливал ее, но закончилось тем, что нижняя плита сломалась слишком далеко от анкерных болтов, поэтому инспектор сказал мне, что мне нужно добавить пару. Это хорошо, но мне трудно определить размер анкерных болтов, которые мне нужны. Все, что я читаю, говорит о том, что клиновые болты нужны на 5 диаметров от края бетона. Что в отверстии с центром в стене 2×4 будет макс. 1/4 дюйма. В плите много больших массивных J-болтов, поэтому я не беспокоюсь о функциональности, но у меня есть ощущение, что инспектор не собирается подписывать. на 1/4-дюймовые анкерные болты. 1/4-дюймовый соответствует нормам? Или я могу обойтись болтом большего размера? Или есть другой тип анкера, о котором я не знаю?

бетон
соответствие нормам

Кодекс требует минимум 1/2 дюйма и расширение 7 дюймов в кирпичную кладку или бетон и максимум 6 футов в центре. Плюс один должен быть на расстоянии 12 дюймов от конца стены и минимум 2 на пластину. (См. R403.1.8)

В сейсмических и ветровых зонах все меняется.

Стандарт требует расстояния до края в зависимости от размера болта:

1/4” = 1 1/2”
1/2” = 2 1/2”
5/8” = 3”

Это основано на бетоне стандартной марки (например: 2500, 3000 и т. д.). Если вы используете «высокопрочный» бетон, его можно уменьшить. (См. ICC, глава 19, таблица 1908.2) Как правило, я вижу J-образные болты, установленные после заливки стены фундамента. Это в первую очередь потому, что мы хотим, чтобы подошва опиралась на гладкую поверхность. Болты можно вкручивать в бетон и скручивать так, чтобы они зацепились за верхнюю горизонтальную арматуру, которая должна находиться примерно в 3 дюймах от верха стены. Да, теперь требуются 10-дюймовые анкерные болты с 3-дюймовыми квадратными шайбами в любой зоне с сильным ветром или сейсмической активностью.

Возможно, вы сможете найти систему химической анкеровки, отвечающую вашим требованиям, поскольку они обычно имеют более короткое минимальное расстояние от края.
