Как правильно разобрать и собрать бензопилу

Главная » Бензопилы

Низкий уровень технической оснащенности многих сервисных служб и высокая стоимость их услуг, вынуждает многих владельцев неисправной бензопильной техники ремонтировать свои гаджеты самостоятельно. Как разобрать бензопилу, заменить неисправные детали, а также правильно собрать бензопилу с минимальными затратами времени и средств?

Самостоятельная разборка бензопилы предполагает наличие запасных частей, соответствующего инструмента и слесарных навыков. Не исключено, что для демонтажа отдельных деталей потребуются специальные съемники, на изготовление которых уйдет больше времени, чем на сам ремонт.

В ряде современных моделей бытовых и полупрофессиональных бензопил, для регулировки карбюратора и демонтажа приводной звездочки пильной цепи применяются не входящие в прилагаемый комплект специальные ключи.

ОГЛАВЛЕНИЕ:

1 Проблемы самостоятельного ремонта
2 Алгоритм определения неисправности
3 Советы по демонтажу разных узлов и систем
4 Система топливопитания
5 Восстановление компрессии
6 Ремонт пускового устройства
7 Финишные работы

Проблемы самостоятельного ремонта

Проблема во многих случаях усложняется отсутствием полноценной информации по технологии ремонта. По мнению зарубежных производителей, после выработки ресурса пила должна списываться в утиль, поэтому ремонтопригодность многих моделей бюджетного уровня вызывает обоснованные сомнения.

Сложнее поддаются восстановлению бензопилы профессионального класса.

Проблема усложняется высокой стоимостью запасных частей.
Не исключено, что для восстановления работоспособности отдельных узлов и механизмов, в частности, для настройки топливной аппаратуры потребуется специальное оборудование.

Замена дорогих фирменных деталей доступными по стоимости, но недолговечными китайскими аналогами в экономическом плане себя не оправдывает. Практика показывает, эти комплектующие вырабатывают ресурс в лучшем случае на 50-60%.

Алгоритм определения неисправности

Причиной отказа пилы или ухудшения его производительности может быть:

забитый сапун крышки топливного бака;
подсос воздуха карбюратором из-за разрушения прокладки или ослабления резьбового крепежа;
механическое заедание съемного пильного оборудования и другие мелкие дефекты.

Прежде чем начать разборку следует убедиться в необходимости более объемного ремонта.

Самостоятельно собрать новую бензопилу после ремонта с изначальным качеством, скорее всего не удастся. В конструкции современных бензопил часто используются прессовые посадки сопряженных деталей, обладающие минимальной ремонтопригодностью.

Даже частичный разбор бензопилы с помощью подручного инструмента может привести к нежелательным последствиям. В большинстве случаев, для устранения неисправности можно ограничиться демонтажем отдельного узла или системы.

В этот список входит:

шатунно-поршневая группа;
карбюратор;
механизм сцепления;
звездочка привода пильной цепи.

Советы по демонтажу разных узлов и систем

В объеме данной статьи можно привести только общие рекомендации, поскольку бензопилы от разных производителей могут иметь существенные технические отличия.

Перед разборкой неисправного инструмента необходимо демонтировать пильную гарнитуру, слить из заправочных емкостей топливо и масло, очистить труднодоступные места бензопилы от поверхностных загрязнений.

Система топливопитания

Особого внимания требует разборка карбюратора. Этот узел состоит из множества мелких частей, поэтому снятые детали в заданной последовательности укладываются на чистый лист бумаги. После промывки всех комплектующих, карбюратор собирается в обратной последовательности.

Восстановление компрессии

Менее сложный ремонт поршневой группы. Для демонтажа цилиндра достаточно снять резьбовый крепеж, уложить пилу набок, чтобы исключить попадание в картер двигателя кусочков разрушенного компрессионного кольца, юбки поршня или других посторонних предметов.

Зеркало цилиндра изнашивается неравномерно, поэтому установка нового поршня существенного эффекта не дает. Как правило, при капитальном ремонте, после проверки пригодности коленчатого вала устанавливается полный комплект, состоящий из цилиндра, поршня компрессионного кольца и поршневого пальца.

Ремонт пускового устройства

Разборка стартера для замены шнура для опытного пользователя проблем не создает, но пластиковый корпус в большинстве случаев, ремонту не подлежит. Китайский бензопильный ассортимент в большинстве своем является копиями наиболее популярных европейских моделей, поэтому разбираем китайскую бензопилу по стандартной схеме.

Изношенные детали пильной гарнитуры не восстанавливаются.

В домашних условиях можно укоротить новую цепь для установки на более короткую шину.
Ресурс фирменных комплектующих шин равен ресурсам трех пильных цепей.
Этот показатель может быть существенно снижен неправильным выбором шага цепи или большим износом венца приводной звездочки.

Финишные работы

В ряде моделей элементы управления двигателем, блокировки запуска и системой аварийной остановки выведены на рукоятки, к месту захвата руки оператора. Собрать ручку бензопилы рекомендуется после предварительной зачистки контактов всех электрических и механических коммуникаций.

Самостоятельная сборка бензопилы — это часть ремонтных работ, требующая особого внимания. Успеху конечного результата способствует правильная последовательность операций, достаточно высокое качество деталей, прокладок и других расходных материалов.

Понравилась статья? Поделиться с друзьями:

пошаговая фото инструкция с видео по сборке

Полное освещение конструкции многогранного механизма, основанного на работе двухтактного двигателя внутреннего сгорания. От крышки воздушного фильтра, до сальников картера – проводим полный, пошаговый разбор системы бензиновой пилы, по винтикам, на конкретном примере. Для информативности и сжатия, назначение каждой детали описано в двух словах. Следующие фото и видео инструкции, покажут принцип крепления каждой детали, с нюансами разных моделей.

Компоненты инструмента

Техническую сложность любого механизма можно относительно точно измерить количеством взаимодействующих в нем деталей. Эффективность ремонта и обслуживания инструмента, зависит от понимания задачи каждого элемента, но для следования пошаговой инструкции, вполне достаточно знания отдельных терминов. В следующем, дополненным изображением списке, популярно демонстрируется, из чего состоит бензопила, с описанием предназначения основных деталей одной краткой фразой (где потребуется).

Корпус топливного бака – основа для установки механизма и элементов управления.
Заглушка амортизатора.
Специальный винт – фиксатор амортизатора.
Резиновый амортизатор – 1 из 4х, установленных.
Курок газа – элемент управления дроссельной заслонкой карбюратора.
Тяга газа – изогнутый пруток, соединяющий карбюратор с курком.

Воздушный клапан – подает воздух в бак, при уменьшении объема топлива.
Топливный фильтр.
Шланг топливного бака – передает горючее из бака в карбюратор.
Крышка воздушного фильтра.
Воздушный фильтр – защищает карбюратор от попадания грязи.
Крышка цилиндра.
Рычаг – регулирует положение воздушной заслонки карбюратора.
Карбюратор – устройство для дозированной подачи воздушно-топливной смеси в камеру сгорания.
Теплоизолятор – эффективная уплотнительная прокладка между карбюратором и двигателем.
Колено карбюратора – соединительный компонент.
Свеча зажигания – подает искру в камеру сгорания.
Цилиндр – основная часть корпуса двигателя.
Глушитель – снижает шум, гасит искры и направляет выхлопные газы от оператора.
Катушка зажигания (магнето) – генерирует электрический импульс, передающийся на свечу.

Выключатель зажигания – замыкает и размыкает контакты на катушке.
Ручка.
Маховик – балансирует сцепление, производит предварительную отчистку воздуха и генерирует заряд в катушке.
Подшипник – обеспечивает фиксацию коленвала на картере.
Корпус картера левый – часть основы для фиксации двигателя и подвижных элементов механизма.
Поршень.
Ось поршня – соединяющая поршень с коленвалом.
Коленчатый вал – преобразует возвратно-поступательное движение поршня во вращение.
Всасывающий масляный шланг – объединяющий масляный резервуар с насосом.
Корпус картера правый.
Масляный насос – перекачиваем масло из резервуара на цепь, при вращении звездочки.
Барабан сцепления – первый элемент контакта с цепью.
Сцепление – передает вращение на барабан при повышении оборотов.

Ручка тормоза цепи.
Крышка шины – скрывает сцепление и масляный насос (включает в себя механизм натяжения).
Уловитель цепи – наматывает или зацепляет на себя цепь при обрыве.
Стартер – механизм ручного вращения коленвала, для создания искры и запуска двигателя.

Представленные выше компоненты, являют собой цельную картину устройства стандартной бензиновой пилы. Большинство частей, состоит из нескольких более мелких деталей, но разбирать их в отдельности следует только при ремонте конкретного узла. Чтобы добраться до двигателя, элементы можно снимать группами, не разбирая крышку шины или стартер по винтикам. Если же вы хотите получить более полное представление о комплектующих бензопилы, или узнать о всех составляющих отдельной части, рекомендуем ознакомиться с полной версией перечня.

Разборка китайской бензопилы

Подробная фото инструкция по полному и последовательному разъединению всех частей механизма. На примере китайской бензопилы, показан принцип взаимодействия всех элементов конструкции. Разбор выполняется на чистом приводе, без шины, цепи, бензина и масла.

1. Для облегчения манипуляции объектом и удобства доступа к деталям, в первую очередь снимем ручку, заранее открутив крышку шины.

2. Освободив пространство для маневров, можно переходить к основным компонентам. Снимаем верхнюю крышку, воздушный фильтр и свечу.

3. Откручиваем винты крепления и снимаем крышку цилиндра.

4. Снимаем карбюратор, для чего отсоединяем рычаг воздушной заслонки, откручиваем 2 крепежных винта и вынимаем основание воздушного фильтра. Отсоединяем курок газа и патрубки.

5. Извлекаем рычаг дроссельной заслонки, чтобы не мешал при дальнейшей разборке. Для этого снимаем верхнюю крышку ручки, отсоединяем тягу от курка и вынимаем через отверстие.

6. Снимаем крышку стартера, открутив 4 винта.

7. Переходим к разъединению корпуса с картером, снимая цепеуловитель и амортизаторы.

8. Разборку двигателя начинаем с извлечения кольца колена карбюратора, прокладки и теплоизолятора. Для удобства, лучше использовать узкогубцы.

9. Откручиваем фиксирующие гайки / винты и снимаем глушитель. Так же вынимаем прокладку и шпильки.

10. Теперь, снятие цилиндра двигателя сводится к простому выкручиванию 4х винтов. Потребуется отвертка или бита с длинным стержнем.

11. Для отсоединения поршня от коленвала, снимаем стопорное кольцо и вынимаем ось.

12. Модуль зажигания закреплен парой винтов и снимается за несколько вращений отвертки.

13. Сцепление откручивается по часовой стрелке и вращается вместе с коленвалом, который необходимо зафиксировать, уперев ось в ручку пассатижей. Можно использовать ключ от болгарки, или молоток с зубилом, но лучше взять специальный съемник.

На самом деле, сцепление и маховик удобней откручивать до снятия цилиндра и поршня, который проще зафиксировать, поместив в свечное отверстие отрезок толстой веревки или кабеля.

14. Следом за сцеплением снимаем барабан со звездочкой, игольчатый подшипник и червячную передачу.

15. Откручиваем боковую пластину картера и крышку маслонасоса, после чего извлекаем сам маслонасос.

16. Вытаскиваем патрубок, соединяющий насос с масляным резервуаром.

17. Фиксируем коленвал и откручиваем маховик (против часовой стрелки).

18. Откручиваем крышку и отковыриваем сальник.

19. Остается выкрутить все винты фиксации картера и разъединить половинки (потребуется усилие).

20. Извлечь подшипники из картера, можно обычным выстукиванием. Чтобы установить вплотную обратно, место следует прогреть строительным феном.

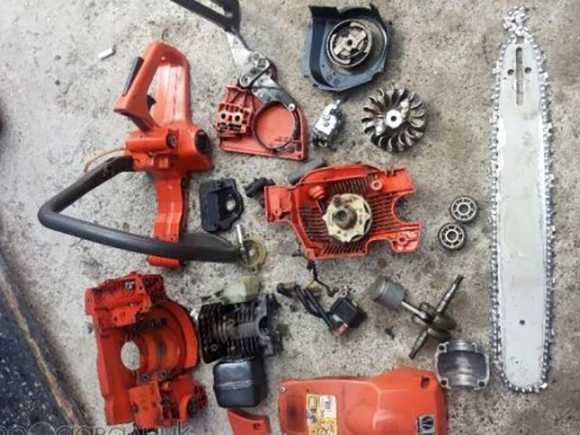

На этом этапе, разбор основных компонентов системы можно считать завершенным. Как можно заметить, алгоритм действий вполне доступен и не требует специальных навыков – главное уделять особое внимание мелким элементам. Чтобы не запутаться в обилии винтиков, втулок, манжет, прокладок и стопоров, лучше группировать их по отдельным контейнерам и одновременно снимать процесс на камеру.

При возникновении затруднений в воссоздании первоначального инструмента, всегда можно обратится к представленному выше списку с планом компонентов. В качестве дополнения, рекомендуем посмотреть следующий видеоролик, где продемонстрирована максимально подробная сборка бензопилы с ценнейшими комментариями автора.

Как разобрать бензопилу Stihl

Большинство современных мотопил, особенно бюджетного сегмента, имеют крайне схожую и порой полностью идентичную конструкцию. С повышением стоимости и класса (любительский, профессиональный), инструмент начинает отличатся все большим набором уникальных особенностей. Разумеется, принцип работы един для всех и коренные различия отсутствуют, однако хитрость взаимодействия некоторых компонентов порой застает врасплох даже бывалого пользователя.

Чтобы сберечь время и обезопасить обслуживаемый аппарат от поломки, ознакомьтесь с руководством следующего автора, который четко и профессионально демонстрирует как разобрать бензопилу штиль 180. Видео разбито на 3 части, общей продолжительностью в 51 минуту (1 часть ниже, остальные 2 на канале). Воды и философских рассуждений здесь нет – только конкретика и опытные наблюдения.

Как разобрать бензопилу Husqvarna

Пожалуй, самый дорогостоящий бренд, чей модельный ряд всегда отличается уникальным дизайном и механизмом. От крепления верхней крышки воздушного фильтра, до маслонасоса – количество конструктивных различий вызывает удивление и восхищение эргономичностью.

Зная основы строения классических устройств, освоить модели данной марки достаточно просто, но для полного успокоения, рекомендуем посмотреть, как разобрать бензопилу хускварна от глушителя до сальников картера с полезными комментариями автора.

Как разобрать бензопилу Partner

В качестве завершающего дополнения, обратим внимание на более бюджетный модельный ряд, считающийся одним из лучших в бытовом сегменте. Оригинальные пилы Partner отличаются качеством деталей и весьма надежной конструкцией с уникальными особенностями.

Чтобы облегчить ремонт / обслуживание малознакомого инструмента, лучше посмотреть и заранее узнать, как разобрать бензопилу партнер 350. Видео демонстрирует процесс разборки с нуля до отделения картера на примере модели 350P, которая идентична указанной выше.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

ДОБАВИТЬ КОММЕНТАРИЙ

Посмотрите, как мы разбираем бензопилу на 297 частей

Джейк Брандшпигель, супервайзер по обслуживанию продукции Stihl, который объяснял нам эти части, научился работать старомодным способом, ремонтируя газонокосилки в подростковом возрасте. Получив степень бакалавра в области машиностроения, он продолжал работать в магазинах. Однажды представитель Stihl во время очередного визита вызвал его из-под косилки и устроил на работу после окончания колледжа. С тех пор он в компании.

Модель : STIHL MS 362 C-MQ

Made : Вирджиния-Бич, VA

Распорт : Торонто

Количество деталей : 297

Время до разъединения : 7 часов, 26 минут, 40 секунд

1. Направляющая шина (см. рисунок ниже) : Поддерживает и направляет цепь, а также подает смазку через два небольших отверстия, которые выпускают масло шины из масляного насоса двигателя.

2. Пильная цепь : Цепь – это то, что режет, хотя на самом деле это больше похоже на бритье. Каждое звено имеет ограничитель глубины, который определяет, насколько глубоко оно может проникнуть в древесину. Одна режущая поверхность, боковая пластина, срезает до нужной глубины, а другая, верхняя пластина, сбривает древесину.

3. Карбюратор : Подает смесь топлива и воздуха в двигатель. Этот оптимизирует соотношение топлива и воздуха, постоянно изменяя количество топлива — в тестах, которые длятся всего миллисекунды.

4. Поршень и цилиндр : Бензопила работает на двухтактном двигателе: Когда поршень поднимается в цилиндре, он сжимает топливо в камере сгорания над ним и создает вакуум, который втягивает следующую порцию топлива в картер внизу. При сгорании сжатого топлива поршень возвращается вниз, выталкивая выхлопные газы и заставляя топливо подниматься в камеру сгорания для следующего воспламенения.

5. Блокировка курка газа : Должна быть нажата, прежде чем вы сможете включить курок газа, чтобы предотвратить несчастные случаи, достойные пятницы 13-го.

6. Тормозная лента : Когда вам нужно немедленно остановить цепь, функция безопасности цепного тормоза натягивает эту ленту вокруг барабана сцепления, останавливая двигатель. Тормоз цепи можно включить тремя способами: разблокировав блокировку курка дроссельной заслонки, сдвинув защитный кожух вперед или если что-то дернет пилу, что называется отдачей.

7. Стартер с обратной перемоткой : Когда вы тяните за рукоятку, натянутая пружина втягивает струну обратно. Результирующее вращение приводит в зацепление маховик, переворачивая двигатель.

8. Центробежная муфта : позволяет цепи оставаться неподвижной, пока двигатель работает на холостом ходу. Он состоит из двух основных частей: внутренних колодок и внешнего барабана. Мотор всегда крутит колодки, но на малых оборотах пружины не дают колодкам вращать барабан. Когда двигатель вращается достаточно быстро, центробежная сила подавляет пружины и вдавливает их в барабан, увлекая за собой его и цепь.

9. Глушитель : крепится болтами к боковой части цилиндра. Успокаивает то, что в противном случае было бы очень громкой серией взрывов, и содержит сверхгорячие частицы выхлопных газов в искрогасителе, установленном Лесной службой США.

10. Защита для рук : дополнительная защита от несчастных случаев, достойных пятницы, 13-го.
