Ремонт насосной станции своими руками

Применение различных насосов для организации водоснабжения загородных домов в последние годы становится все более востребованным. Однако, наряду с удобством, такое оборудование приносит массу хлопот. Большие сложности, особенно у новичков, вызывает его настройка. Кроме того, в процессе работы нередко возникают сбои и поломки, поэтому необходимо иметь хотя бы малейшее представление об устройстве насосов и способах устранения основных неисправностей.

В данной статье рассмотрим, как по тем или иным признакам выявить проблему и самостоятельно выполнить ремонт.

Содержание

  • Устройство и принцип работы домашней насосной станции
  • Основные причины неисправностей
  • Настройка и ремонт
    • Станция работает (вращается насос), но воду не качает
    • Агрегат очень часто включается и качает рывками
    • Насос работает, но вода идет с перебоями
    • Насос исправно качает воду, но не отключается
    • Что делать, если станция не включается?
    • В чем искать причину, когда насос гудит и не крутится?

Устройство и принцип работы домашней насосной станции

Для того, чтобы определить причину поломки, важно достаточно четко понимать, как работает и из чего состоит станция.

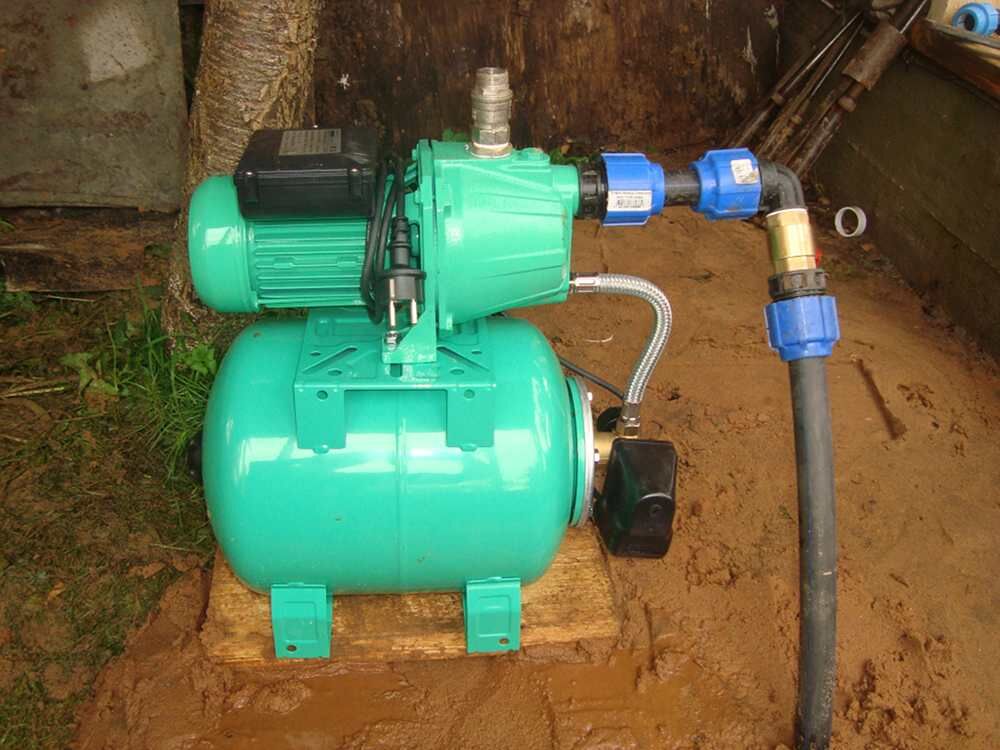

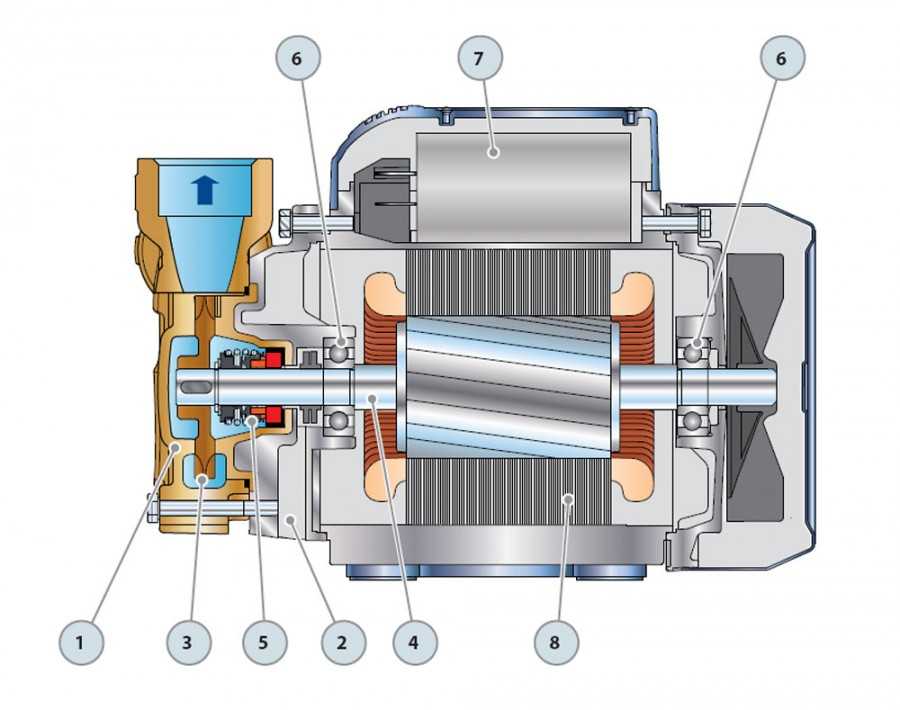

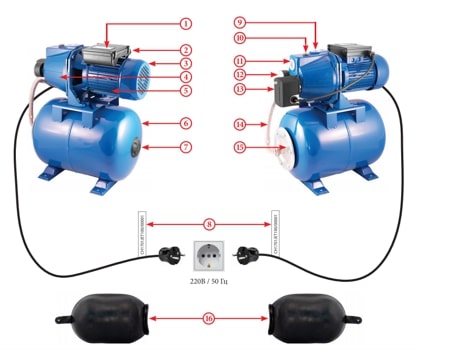

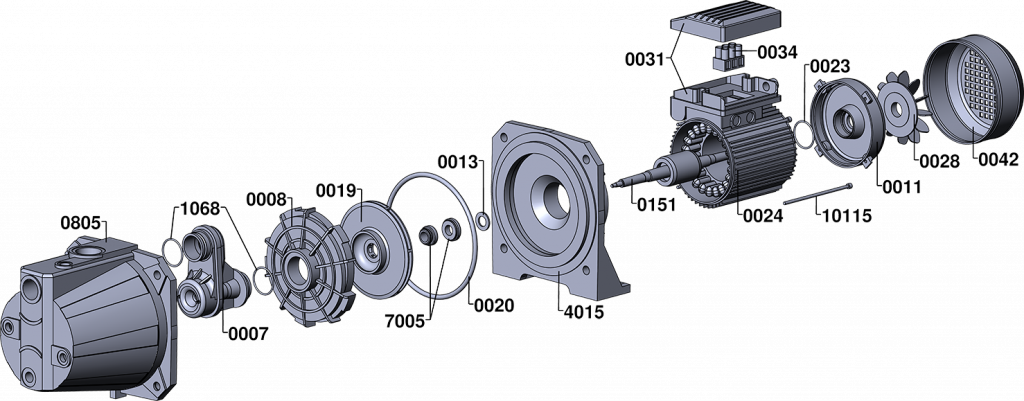

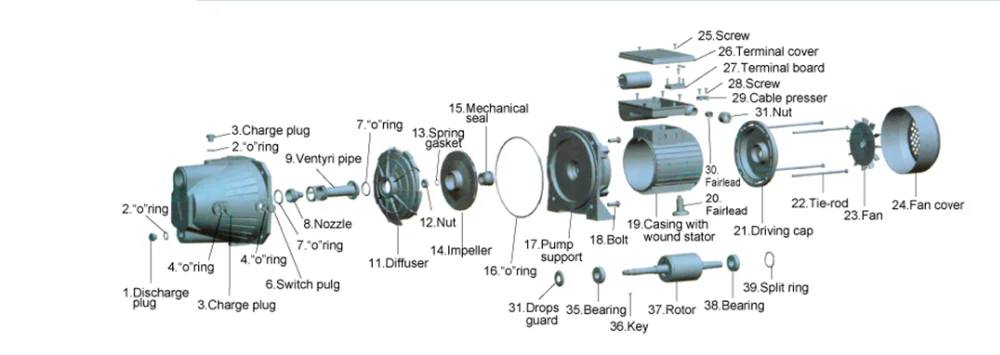

Основные компоненты конструкции представлены на рисунке. Принцип работы одинаков независимо от модели и производителя. Отличия заключаются только в конструктивных особенностях некоторых элементов.



Гидроаккумулятор (иначе называемый мембранный бак или гидрофор) в комбинации с автоматикой включения-выключения играет роль буфера, а также блока управления насосом. В момент включения гидробак берет избыточную нагрузку на себя. При достижении определенного уровня давления по мере наполнения мембраны насос отключается. Постепенно при расходе воды давление в системе начинает понижаться, что фиксируется включающей автоматикой.

Как правило, у насосных станций регулируется диапазон давления, в котором они включаются и отключаются. Минимальный диапазон может отрицательно сказаться на работе агрегата, потому что он будет включаться слишком часто.

Основные причины неисправностей

Поскольку любая станция представляет собой совокупность взаимосвязанных механизмов, то поломка любого узла неизбежно приводит к сбоям в работе всей системы водоснабжения.

Неправильная работа насоса может быть вызвана:

  • негерметичностью соединений труб или нарушением их целостности;
  • отсутствием или выходом из строя обратного клапана;
  • неисправностью реле давления;
  • нарушением целостности гидрофора или резиновой мембраны;
  • загрязнениями внутренних частей насоса;
  • поломкой двигателя и т.п.

В зависимости от причины станция либо перестает работать совсем, либо начинает функционировать не так, как нужно. При наличии свободного времени и прямых рук в ряде случаев устранить проблему можно своими силами без привлечения специалистов.

Настройка и ремонт

Что делать, если по истечении гарантийного срока службы насос перестал работать? Как найти причину поломки и самому ее устранить? Приведем основные рекомендации, по которым легко можно выполнить ремонт бытовых станций производства Джилекс, Марина, Вихрь, Гардена (GARDENA), Беламос (BELAMOS), ELITECH, Калибр, Карчер (KARCHER), Хаммер (HAMMER), DENZEL, АЛКО (AL-KO), Хозяин, Зубр, METABO и ряда других изготовителей.

Неполадки в работе могут быть самые разные. Наиболее распространенные жалобы владельцев:

  1. Двигатель работает, но воды нет.
  2. Станция часто включается, давление воды скачет.
  3. Насос качает исправно, но подача воды идет с перебоями.
  4. Насосная станция не выключается.
  5. Насос вообще не включается.
  6. Мотор гудит но не вращается.

Рассмотрим, что делать в каждом из этих случаев.

Станция работает (вращается насос), но воду не качает

В первую очередь нужно проверить, не нарушена ли герметичность подходящих трубопроводов и держит ли обратный клапан, находящийся в воде в колодце или скважине. Необходимо тщательно проверить все стыки и обратный клапан (возможно, попали посторонние частицы, песок, заклинило, вышла из строя пружина и т.п.).

Проверьте также, чтобы в трубопроводе между насосом и колодцем была вода. Сам насос тоже должен быть наполнен водой. Если ее нет, то необходимо заполнить его через заливочное отверстие.

Возможно, что в колодце или скважине банально закончилась вода. В таком случае, можно попробовать глубже опустить всасывающий шланг или трубопровод. Не забывайте, что расстояние от насоса до уровня воды в колодце (скважине) не должно превышать максимально допустимого для данного насоса значения.

Есть также вероятность большой выработки между корпусом насоса и крыльчаткой, причиной чего может являться большое содержание абразивных веществ в воде (например, песка). В этом случае насос работает сам на себя. Тут стоит заменить крыльчатку и корпус, либо, если их нет в продаже, целиком насос (но не полностью насосную станцию).

Может быть еще одна причина — низкое напряжение в сети. При этом все будет работать, а воды не дождетесь, потому что электродвигатель не набирает обороты.

Агрегат очень часто включается и качает рывками

В данном случае нужно обратить внимание на показания манометра, расположенного на блоке автоматики. Если стрелка прибора поднимается до давления, на которое станция была настроена (насос при этом отключится), а потом до момента включения резко падает, возможно несколько причин.

Причина 1. Порвалась находящаяся в баке мембрана (диафрагма, груша)

Это можно проверить через ниппель, расположенный с задней стороны бака. Если при нажатии из него вместо воздуха течет вода, необходимо менять мембрану. Подробная инструкция по замены груши гидроаккумулятора на примере станции Джилекс Джамбо приведена здесь.

После сборки доводим ресивер до необходимого давления

Причина 2. В гидробаке нет давления воздуха

Если воды нет, то манометром нужно замерить давление и при его недостатке довести до нормы. Производитель качает 1,5 — 1,8 атмосферы. Иногда в корпусе бака появляются трещины от коррозии, и воздух быстро выходит. Ремонт в данном случае заключается в определении данной утечки и заделывании ее, например, с помощью «холодной сварки».

Причина 3. Реле давление не работает

Случается, что со временем реле засоряется мельчайшими частицами песка, содержащимися в воде, или теряет свою эластичность резиновая прокладка, знакомая каждому, кто хоть раз самостоятельно разбирал и чистил РДМ-5.

В том случае, если ни промывка реле давления, ни замена изношенных частей не приносит положительного результата, можно приобрести новое. Рекомендуется покупать более современные стрелочные или электронные устройства, не содержащие в своей конструкции пружин. Отрегулировать такие реле сможет каждый, кто хоть немного дружит с техникой.

Насос работает, но вода идет с перебоями

Случается так, что агрегат вполне стабильно работает, без каких-либо частых отключений, но вода поступает неравномерно: то идет нормальным напором, то практически пропадает. В большинстве случаев причина заключается в том, что всасывающий трубопровод от насоса до скважины подсасывает воздух. Необходимо проверить все соединения на герметичность, при необходимости подтянуть или заменить фитинги.

Убедитесь, что не изменился уровень воды в скважине, и оборудование располагается на правильной глубине. Нередко проблема с неравномерной подачей воды решается именно корректировкой расположения водоразборной трубы.

Насос исправно качает воду, но не отключается

Нужно правильно настроить реле давления. Для этого в реле РДМ-5, например, служат две пружины. Большой пружиной осуществляется регулировка верхнего и нижнего пределов включения и выключения насоса. Маленькой пружинкой корректируется разница давления между нижним и верхним пределом. После длительной эксплуатации агрегата происходит выработка его движущихся частей, и насос не может уже создать того давления, которое изначально было установлено на заводе-изготовителе. Поэтому при помощи большой пружины стоит его уменьшить, повернув по стрелке в (–). Но особо такими регулировками увлекаться не рекомендуется.

Схема устройства реле РДМ-5

Реле давления РДМ-5 — прибор прошлого века, весьма неудобен в регулировке. На сегодняшний день в России появилось стрелочное реле давления. Выставил регулировочными винтами маркеры нижнего и верхнего давлений и ВСЕ. Реле имеет вилку и розетку. НИКАКИХ винтовых клеммных соединений.
Стоимость оного реле СОПОСТАВИМА со стоимостью РДМ-5. В Китае можно купить цифровое реле. Где купить не пишу, поскольку реклама здесь неуместна. Кому надо найдут.

При плохом качестве воды иногда образуются соли жесткости, которые забивают входное отверстие реле, при этом оно перестает реагировать. В таком случае его нужно разобрать и почистить.

Более подробно о настройке реле РДМ5 вы можете узнать, посмотрев видео.

Что делать, если станция не включается?

Проверьте тестером наличие электропитания, осмотрите контакты реле давления. Если они подгорели, прочистите их.

Проверьте двигатель, прозвоните обмотки на целостность. Если присутствует запах горелой изоляции, то лучше не экспериментировать и доверить ремонт специалистам.

В чем искать причину, когда насос гудит и не крутится?

Часто бывает, что станция пролежала где-то в сарае всю зиму, а весной ее вытащили и пытаются включить. Насос начинает гудеть. По той причине, что он долгое время оставался без движения и без воды, крыльчатка «приклеилась» к корпусу. Нужно  вручную с задней стороны покрутить за крыльчатку двигателя, а затем включать в сеть.

Есть вероятность того, что вышел из строя конденсатор, находящийся в клейменой коробке электродвигателя. Насосы комплектуются трехфазными движками и для включения в сеть 220 В используют конденсатор.

Другая возможная причина – недостаточное напряжение электросети.

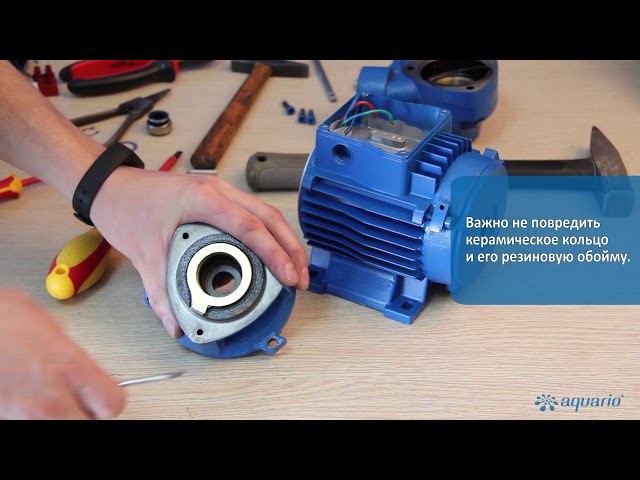

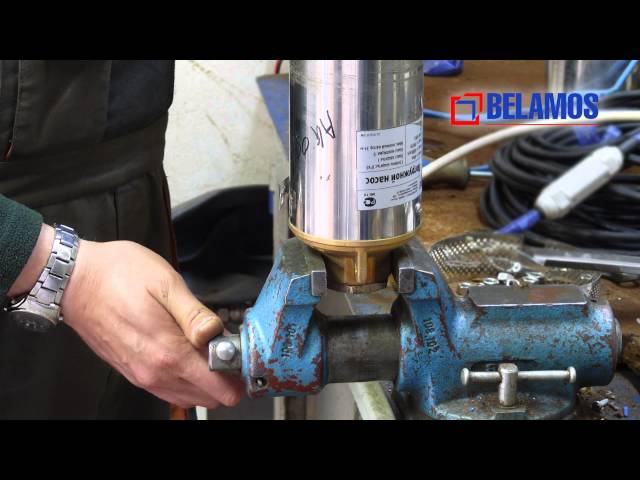

Рекомендуем посмотреть видео устранения некоторых неисправностей.

Ремонт насосной станции Марина на примере

Весна принесла с собой хорошее настроение, солнышко и много хлопот. Многие задумки лежали в укромном уголке памяти еще с прошлого года, и теперь настало время для их реализации. Одна из них – поменять, наконец, насос со скважины для полива на насосную станцию. Хотелось поливать огород различными приспособлениями с использованием автоматизации, а для этого необходим контроль давления и автоотключение в определенных ситуациях. Бюджет был ограничен, предполагалось использовать то, что есть в наличии.

В наличии была старая насосная станция марина. Она неоднократно перебиралась, часть деталей были установлены от других насосных станций, и в итоге была брошена в подвале пару лет назад, как негодная к эксплуатации. Но надежда на воскрешение еще теплилась.

Общий план НС перед разборкой.

От хозяина, который настраивал ее последний раз, была информация, что она включалась, но не набирала давления. Вооружившись инструментом, вытащили станцию на крыльцо, ближе к живительному солнцу, и приступили к разборке и осмотру.

Сразу обнаружилась первая проблема – неисправный манометр.

Сломанный и найденный на замену манометр на фоне фланца.

Вторая, более неприятная – вода внутри насосной станции, которую не до конца слили, и она все эти два года превращала внутренности бака в ржавую труху. На этом моменте хотелось бы поделиться своими размышлениями.

Часто случается, что при замене на новое или, когда отпала необходимость в использовании, на хранение нужно отправить бывшее в эксплуатации оборудование. Желая подстраховаться, неопытный хозяин подвержен соблазну, не трогая то, что работает, оставить всё как есть и, при надобности, иметь под рукой готовую к немедленному использованию замену. Иногда просто лень раскручивать закипевшие детали или опасаешься, что такое вмешательство сделает только хуже. Например, снятый котел, насос, кондиционер или другое сложное оборудование, которое к тому же использует в своей работе жидкости, ставится в уголок, где условия хранения могут быть не совсем подходящие.

Не надо так делать! Боишься разбирать сам – отдай тому, кто разбирается. Но я бы советовал всем, кто хочет контролировать свои устройства и иметь представление как они работают и из чего устроены – пробовать и тренироваться как раз на таком оборудовании. Максимально разобрать то, что можно. Просушить все поверхности и провести их ревизию на предмет ржавчины, повреждений, накипи. Сфотографировать, если боитесь забыть, как всё было соединено, и разделить на такие части, которые потом будет удобно и безопасно хранить, переносить, проводить обслуживание и замену. В описываемом мною случае этого не сделали, что добавило мне проблем при ремонте насосной станции.

Манометр я нашел почти новый, сняв с другого неиспользуемого прибора. Стал раскручивать гидроаккумулятор и все резьбовые соединения, промывая и очищая их от ржавчины и накипи. Лен, герметик, фумка, которые использовались для герметизации, ссохлись и прикипели к резьбе. Резиновая мембрана в баке скукожилась, ссохлась и выглядела очень удручающе. Фланец бака изнутри был покрыт толстым слоем накипи и ржавчины.

Фланец бака изнутри.

Появилось желание бросить это гиблое дело и поискать более подходящих для ремонта доноров. Но, отскоблив основную часть грязи, я убедился, что основной корпус и части бака еще герметичны, соединения волне надежны, а сам насос еще жив и работает стабильно. Поэтому принял решение отмывать всё тщательнее и пробовать собирать. Ушло на этот процесс часа два. Использовал щетку по металлу, тряпки, теплую воду и немного ругательных слов.

Разборка насосной станции.

Разбирается насосная станция довольно легко. Прежде чем раскручивать гидроаккумулятор проверьте, что в нем нет давления. Если давление есть, то спускаем его через клапан с задней части бака.

Откручиваем манометр и пневмореле от коннектора обычным ключом против часовой стрелки.

Контактная группа пневмореле, запомнить как было перед разборкой.

Я еще разобрал само реле, чтобы прочистить мембрану в нем и проверить клеммы проводов.

Разобранное пневмореле.

Мембрана в реле оказалась залипшей, а отверстие заросло ржавчиной. Впрочем, отмылось всё хорошо, а мембрану я решил поставить от другого старого, но не такого изношенного реле.

Найденная мембрана для пневмореле на замену.

Далее откручиваем подводку от коннектора, проверив уплотнительную шайбу и заменив её при необходимости.

Аккуратно откручиваем болты фланца, чтобы не сорвать резьбу, отдираем фланец от засохшей мембраны (груши, как её еще называют). Вытаскиваем саму грушу и внимательно проверяем её на герметичность.

Демонстрация состояния груши.

В моем случае грушу пришлось долго отмывать от ржавчины. Впрочем, она оказалось целой и, в теплой воде, довольно быстро стала эластичной, почти похожей на новую. Ополоснув грушу в теплой воде, дайте ей чуть отмокнуть и смело выворачивайте её наизнанку, чтобы удобнее было промывать её внутреннюю поверхность. Собираем всё в обратном порядке.

Груша перед сборкой и уже заправленная в бак.

Болты фланца желательно затягивать в очередности «звезда» и не сразу, а постепенно, протягивая поочередно и стараясь не перетянуть. Подводку к коннектору я решил прикрутить с использованием газовой фумки, так как затягивающее пластмассовое кольцо выглядело не очень хорошо, но если у вас всё в порядке, там хватит родного уплотнительного кольца.

После сборки, подключаем станцию к трубам, заливаем в насос воду, настраиваем пневмореле и закачиваем давление в бак до нужного (обычно 1,5 бар). В тех пневмореле, которые я встречал, большая пружина отвечала за минимальное давление (+10% от давления в баке), при котором насос включается. Маленькая пружина за дифференциал (разницу между минимальным давлением и тем, которое вам необходимо для выключения). Но вам я советую найти в интернете инструкцию именно для вашей насосной станции при малейших сомнениях и отличиях. Иначе можно долго мучиться, выставляя давление включения и выключения, упустив какой-то нюанс.

Обычно около пружин нарисованы стрелочки и знак «+» и «-», которые подсказывают, в каком направлении вы увеличиваете давление, а в каком уменьшаете. Крутить следует помаленьку и аккуратно. Если видно, что пружины слишком затянуты или сильно ослаблены, а нужное давление так и не выставлено, то, скорее всего, дело не в самих пружинах, а возможно в мембране реле или других узлах оборудования. Но стоит отметить, что подобные насосные станции вполне надежны, просты и интуитивны в настройке, если нет механических повреждений или значительного износа.

Я не являюсь специалистом по настройке насосных станций и описал лишь свой случай и предпринятые действия. Главное, что хочется донести – подобный ремонт своими силами вполне оправдан, выгоден и доступен для понимания любому, кто готов потратить на это время и ответственно подойти к процессу.

Готовая собранная насосная станция после проверки работоспособности.

Конечно, я бы не советовал ставить подобную отремонтированную насосную станцию на водоснабжение для дома или любого другого ответственного участка. Более того, учитывая коррозию соединений, есть большая вероятность, что бак этой станции рано или поздно протечет или произойдет другая поломка. Поэтому моя станция стоит в том месте подвала, около скважины, где её поломка или подтопление мне большими потерями не грозит.

Так как эта станция была предназначена для автоматического полива грядок и теплицы, я занизил максимальное давление до 2 бар, чтобы была меньше нагрузка на соединения и узлы автополива. Высота подъема воды от станции, которая стоит в подвале, не более 3 метров, а самая удаленная точка находится не далее двадцати пяти метров. В данном режиме моя отремонтированная станция работает уже несколько месяцев и подтеканий не замечено.

На фото видно что давление держит, сухой (кроме конденсата из-за разницы температур) и собственно для чего всё это делалось – распределение на поливочные шланги и автополив в теплице.

Признаюсь, что жалеть её у меня не получается и часто она снабжает разбрызгиватели в непрерывном режиме по 3-4 часа. Учитывая заниженное давление, станции хватает мощности набирать давление и отключаться даже при включенных разбрызгивателях. Это и хорошо и плохо для данного типа станций, но это тема уже совсем другой статьи.

Как выполнить ремонт насосной станции своими руками

Данная статья рассматривает наиболее часто встречающиеся поломки насосной станции и существующие пути их устранения самостоятельно.

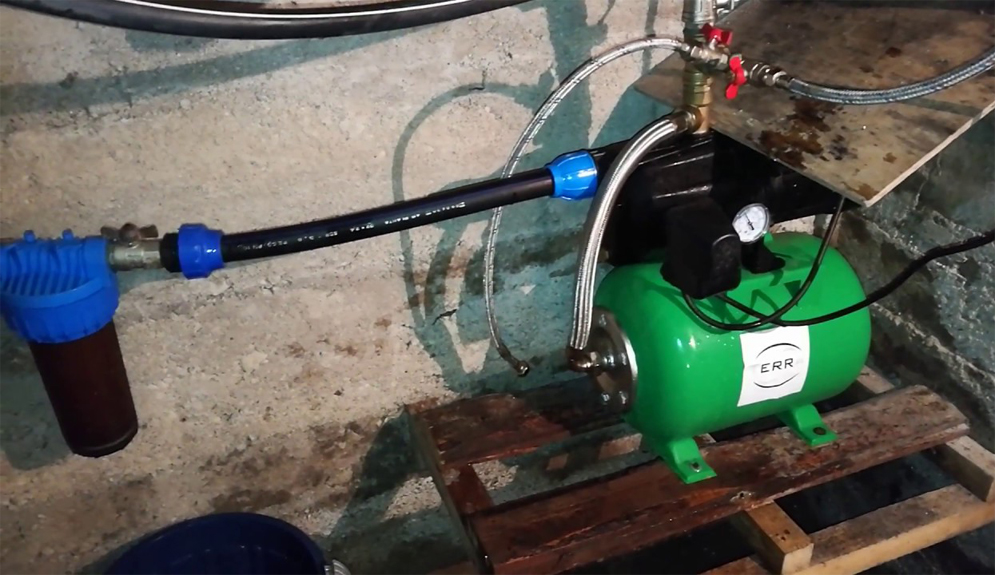

Использование насосной станции является замечательным вариантом в случае организации водообеспечения на территории частного дома.

Однако, внезапный выход из строя данного оборудования заставляет владельцев жилья столкнуться с большим количеством неприятностей и неудобств. Положительным моментом является то, что большая часть неполадок относится к типичным, ликвидировать которые возможно дома собственными силами.

Содержание

  • 1 Основные проблемы

  • 2 Устройство системы

  • 3 Возможные причины

  • 4 Устранение поломок

Основные проблемы

При использовании насосной станции, можно столкнуться с рядом проблем:

  1. При вращении насоса, не происходит поступление в систему воды.
  2. Станция функционирует рывками.
  3. Не происходит включения насоса.
  4. При включении насоса, он не начинает вращаться.
  5. Устройство непрерывно работает без отключения.

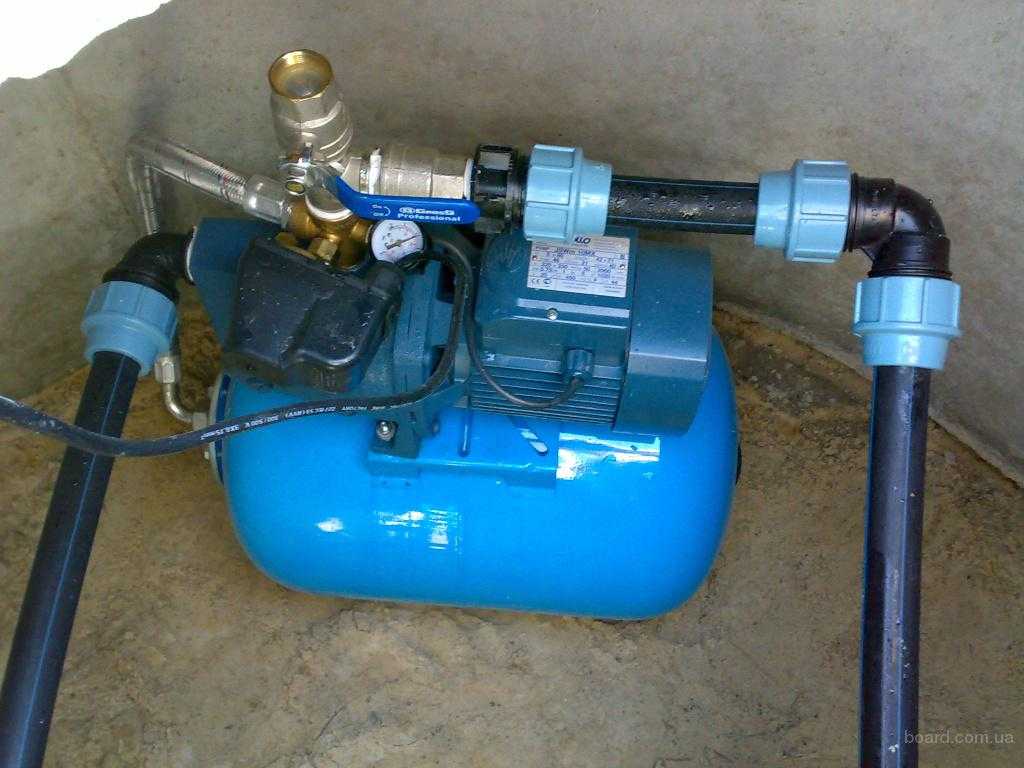

Устройство системы

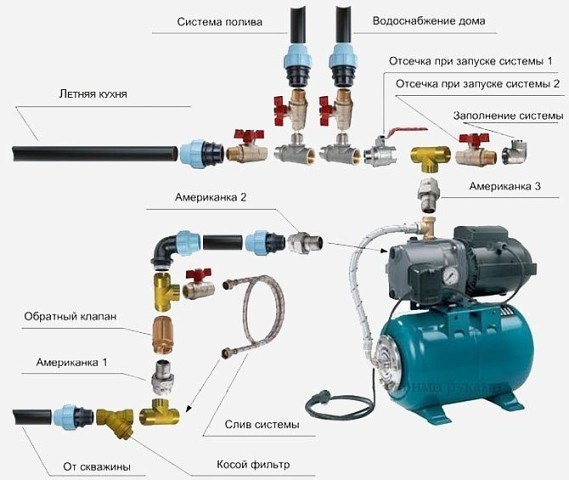

С целью достижения успешного функционирования системы водопровода, необходимо достигнуть определенных показателей давления и водяного напора.

При отсутствии подключения к системе централизованного водоснабжения, рассматриваемый вопрос с легкостью решается посредством использования насосной станции.

Как правило, она включает в себя:

При достижении максимального внутрибакового давления, происходит отключение насоса.

С течением времени происходит расход воды из бака и понижение давления.

В случае с минимальными показателями уровня давления происходит заново запуск насоса, для закачивания новой порции воды.

После изучения специфики функционирования механизма, важно ознакомиться с вероятными неполадками и методами их ликвидации, что позволит выполнять ее починку самостоятельно.

На современном рынке представлен большой ассортимент запчастей для выполнения ремонта насосной станции, что так же облегчает осуществление самостоятельной починки данного агрегата.

Возможные причины

Причинами для неожиданной поломки насосной станции могут выступать факторы в виде:
  • отсутствия электрической энергии;
  • отсутствия воды в насосной системе;
  • повреждений в насосе, баке, автоматическом блоке и пр.

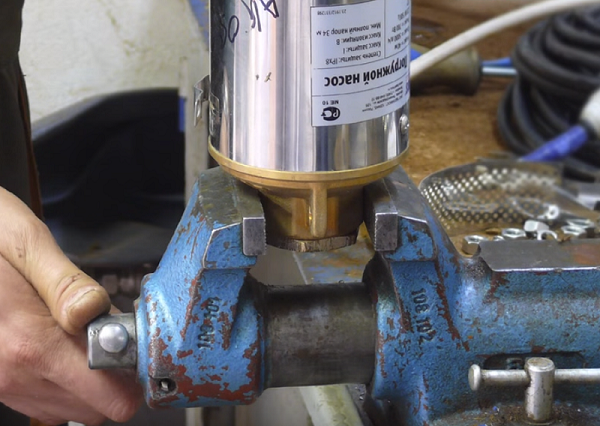

Конструкция насосных станций бытового предназначения несложная, что делает возможным самостоятельный их ремонт. Необходимо выполнить разборку насоса и замену неисправного элемента, а затем собрать его обратно.

Изредка в качестве причины может выступать трещина в баке, а в другом случае хватает простой проверки поступления электрической энергии.

При каждых отдельных обстоятельствах важно выяснить причину незакачки воды насосной станцией и определиться со способом решения данной проблемы.

Устранение поломок

Рассмотрим пути устранения проблем:

  1. Первая проблема может быть спровоцирована тем, что произошло повреждение герметичных характеристик проводящего трубопровода, неправильным функционированием клапана обратного типа, неналичием воды в области насоса, либо трубопровода.Для устранения поломки, прежде всего, необходимо удостовериться в том, что в последних есть вода. В ситуации ее отсутствия необходимо просто долить недостающий объем. После этого проверяется целостность структуры обратного клапана и уровень стыковой герметичности, а после этого ликвидация обнаруженных неполадок.

    При отсутствии желаемого эффекта после выполнения описанного выше ряда действий, можно предположить об испорченности насоса ввиду поступления вместе с водой абразивных компонентов, например, в виде песка. При таких условиях важно выполнить разборку насоса и замену его крыльчатки или корпуса. Изредка может возникнуть потребность в монтаже нового насоса.

  2. Вторая проблема: слишком частое включение насосной станции зачастую спровоцировано повреждениями в гидробаке. Ввиду данных обстоятельств не происходит набор давления насосной станцией.Для предотвращения такой поломки первостепенно необходимо нажать на ниппель, который размещен с обратной стороны бака. В случае протекания через него воды можно говорить о порванной мембране, которая должна быть заменена.
  3. Третья проблема представлена невключением насоса. Предпосылками тому служит отсутствующие электропитание. Проблема решается при помощи проверки и, вероятно, прочистки контактов реле давления воды насоса, что подгорели.
  4. Четверная проблема: не происходит вращения насоса во включенном состоянии. Способствует этому неисправный конденсатор, либо «приклеенная» крыльчатка к насосному корпусу.При такой ситуации для запуска крыльчатки, что заблокирована, хватает нескольких раз ее прокрутки руками. При сломанном конденсаторе единственным выходом является его замена.
  5. Пятая проблема: неотключение агрегата, его непрерывное функционирование. Вызвано нарушением функционирования реле давления. Решается посредством настройки данной запчасти.

Для выявления причин, провоцирующих не отключение механизма, в обязательном порядке необходимо выполнить проверку состояния впускного отверстия на рассматриваемом реле. Оно может быть загрязненным и нуждаться в очистке.

Таким образом, при наличии необходимых запчастей, владении определенными знаниями и навыками выполнение ремонта насосной станции в домашних условиях не составит труда.

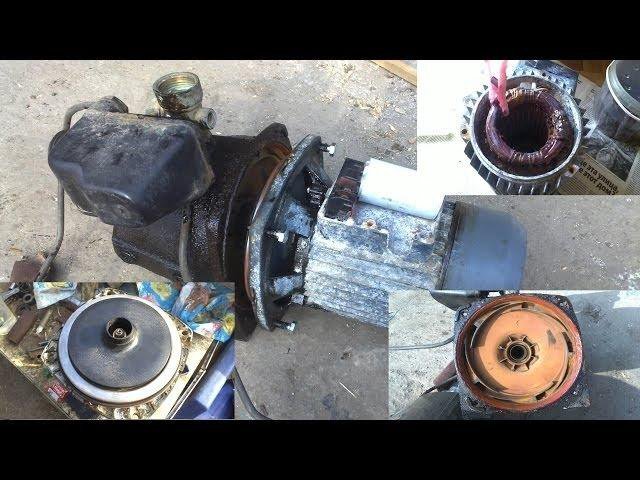

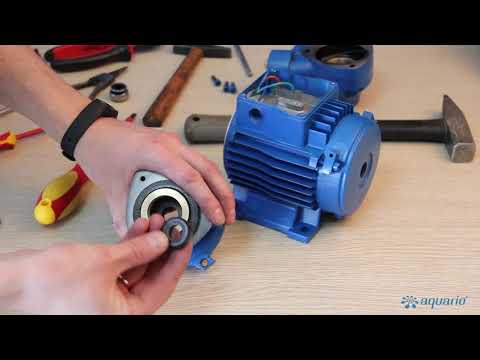

Смотрите видео, в котором разъясняются основные неисправности и способы ремонта насосной станции своими руками:

  • Автор: DmitriiG
