РПД-УЭТМ®-220, РПДО-УЭТМ®-220

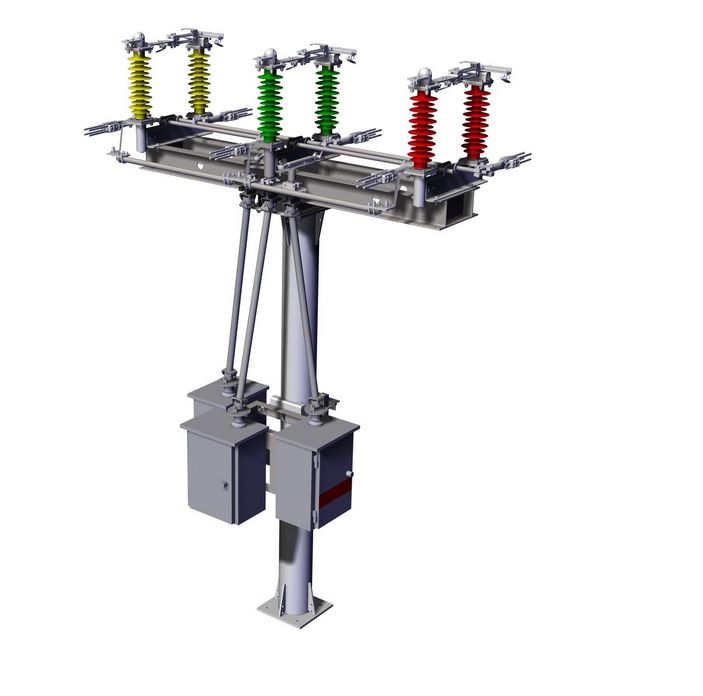

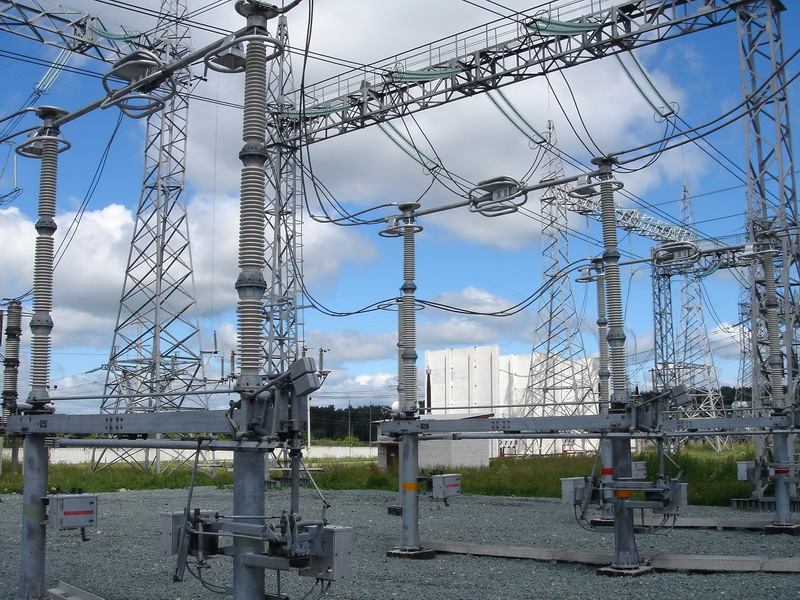

На предприятии выпускаются трехполюсные разъединители наружной установки серии РПД- УЭТМ^® и однополюсные – серии РПДО-УЭТМ^® на напряжение 110 и 220 кВ, номинальные токи 1250, 1600 и 2500 А; ток термической стойкости 25, 40 и 50 кА, соответствующие ГОСТ Р 52726-2007 и МЭК 62271-102. Аппараты могут работать в широком интервале температур от минус 60 до плюс 45 градусов (исполнение УХЛ1), по заказу разъединители могут быть изготовлены в тропическом исполнении Т1.

Трехполюсные разъединители серии РПД-УЭТМ^® и однополюсные разъединители РПДО-УЭТМ^® выпускаются в климатическом исполнении согласно ГОСТ 15150 и ГОСТ 15543.1: верхнее рабочее и эффективное значение температуры окружающего воздуха +45^оС (+55^оС), нижнее рабочее значение температуры окружающего воздуха -60^оС (при установке на высоте над уровнем моря не более 1000 м)

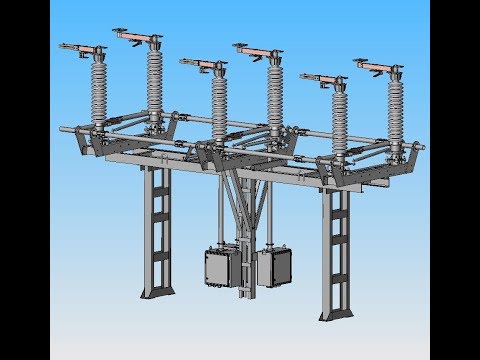

Разъединитель состоит из трехполюсных групп разъединителя и заземлителей. Каждая группа управляется своим приводом
Разъединитель может комплектоваться одним или двумя заземлителями, ножи которых перемещаются в вертикальной плоскости
Разъединитель снабжен механической блокировкой, предотвращающей включение заземлителей при включенном разъединителе и включение разъединителя при включенных зазаемлителях
Управление трехполюсным разъединителем и каждым из заземлителей осуществляется отдельными моторными или ручными приводами (моторный привод снабжен устройством ручного управления). Оба привода снабжены электромагнитной блокировкой для предотвращения от нерпавильных операций
Полюс разъединителя устанавливается на двух подставках. привод расположен на подставке первого полюса, приводы заземлителей – на подставках второго
Приводы имеют постоянно включенный антиконденсатный подогрев. Моторный привод имеет дополнительный подогрев, включение и отключение которог производится автоматически. Оба привода могут быть по заказу оснащены счетчиком числа операций

Разъединители по требованию заказчика могут дополнительно комплектоваться выносными шкафами управления

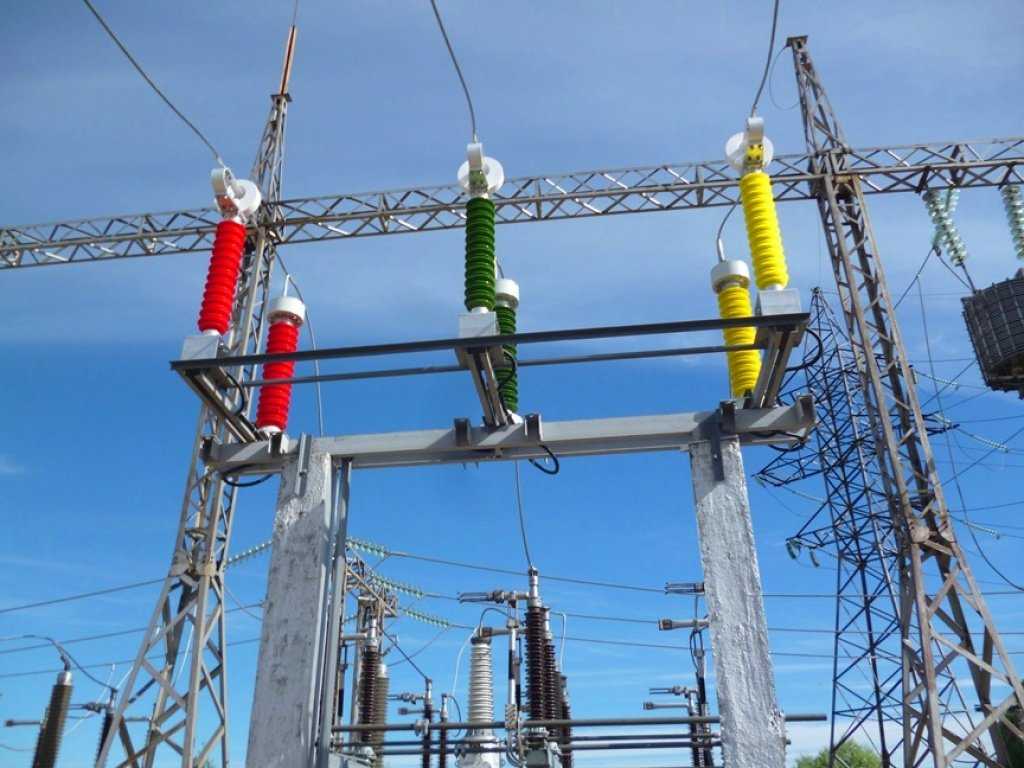

Однополюсные разъединители серии РПДО имеют возможность установки на кронштейне до 3 приводов: для управления токоведущими контактами и для управления двумя заземлителями
Изделия могут поставляться отрегулированными с максимальной заводской готовностью, обеспечивающей простой и быстрый монтаж как на заводских опорных конструкциях (подставках), так и на типовых опорных конструкциях
Минимальное техническое обслуживание при эксплуатации

Технические документы

Опросный лист

Каталог РПД-ЗРО

Декларация о соответствии

Электрическая схема соединений ручного привода

Схема моторного привода с универсальным питанием электродвигателя

Схема моторного привода с универсальным питанием электродвигателя dwg

Схема моторного привода с асинхронным трехфазным электродвигателем

Схема моторного привода с асинхронным трехфазным электродвигателем dwg

Электрические схемы ВШУ-УЭТМ и ВШУО-УЭТМ в формате . pdf

Электрические схемы ВШУ-УЭТМ и ВШУО-УЭТМ в формате .dwg

Параметры

№	Наименование параметра	РПД-УЭТМ^®-220/ РПДО-УЭТМ^®-220
1	Номинальное напряжение, кВ	220
2	Наибольшее напряжение, кВ	252
3	Частота, Гц	50
4	Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛ1 (по заказу Т1)
5	Верхнее значение рабочей температуры, °С	45 (по заказу 55)
6	Нижнее значение рабочей температуры°С	минус 60
7	Номинальный ток, А, не менее	1250	1600, 2500
8	Ток термической стойкости (Iт), кА	25	40	50
9	Наибольший пик сквозного тока (ток электродинамической стойкости) (Iд), кА	64	102	125
10	Время протекания тока термической стойкости (для разъединителя/заземлителя), с	3/3	3/1
11	Значения токов холостого хода трансформаторов, зарядных токов воздушных и кабельных линий, которые допускается отключать и включать разъединителем, A:	1,5
	на 110 кВ при расстоянии между полюсами
	1800 мм
	2000 мм
12	Испытательное одноминутное напряжение промышленной частоты относительно земли и между полюсами, кВ	460
13	То же между разомкнутыми контактами разъединителя, кВ	530
14	Испытательное напряжение грозового импульса 1,2/50 мкс относительно земли и между полюсами, кВ	1050
15	То же между разомкнутыми контактами разъединителя, кВ	1200
16	Допустимая механическая нагрузка на выводы, Н
	в продольном направлении	1200
	в поперечном направлении	330
	в вертикальном направлении	1250
17	Номинальное напряжение питания однофазного переменного или постоянного тока электродвигателя моторного привода, В	220
18	Номинальное напряжение питания трехфазного переменного тока электродвигателя моторного привода, В	400
19	Номинальное напряжение однофазного переменного или постоянного тока цепей управления моторного привода, В	220
20	Номинальное напряжение постоянного тока электромагнитной блокировки приводов, В	220 или 110
21	Номинальная мощность электродвигателя моторного привода, Вт не более	550
22	Ток потребления электродвигателя моторного привода, пусковой/установившейся, А не более	3,5/1
23	Мощность антиконденсатного подогрева моторного и ручного привода, Вт	Не более 50
24	Мощность основного подогрева моторного привода, Вт	Не более 200
25	Максимальный момент, развиваемый моторным приводом, Нм, не менее	1000
26	Время операции включения или отключения главными контактами с моторным приводом, с не более	12
27	Механический ресурс (N) для главных цепей и цепей заземлителей	10000
28	Количественное сочетание контактов для внешних вспомогательных цепей моторного привода	12НО+12НЗ
29	Количественное сочетание контактов для внешних вспомогательных цепей ручного привода	5НО+5НЗ
30	Сейсмостойкость по шкале MSK 64, баллов	8

*количество может быть изменено

Прикрепленные файлы

Скачать опросный лист

Напишите нам

Сообщение было успешно отправлено!

Монтаж коммутационных аппаратов | Монтаж распределительных устройств 110-220 кВ | Архивы

220кВ
110кВ
разъединитель
выключатель
монтаж
подстанция
масляный
шины и провод
воздушный

Содержание материала

Монтаж распределительных устройств 110-220 кВ
Монтаж сборных шин и переходных мостов
Подготовка изоляторов и гирлянд
Раскатка, замеры и подвеска проводов
Монтаж ответвлений-спусков
Присоединение гибких спусков к электроаппаратам
Монтаж жесткой ошиновки
Монтаж коммутационных аппаратов
Разъединители новых типов, короткозамыкатели, отделители
Опорные изоляторы и шинные опоры
Масляные выключатели
Монтаж масляных выключателей МКП-110М
Монтаж масляных выключателей МГ
Монтаж масляных выключателей ВМК-110
Воздушные выключатели
Монтаж выключателей ВВБ
Монтаж измерительных трансформаторов
Трансформаторы тока
Трансформаторы напряжения
Монтаж вентильных разрядников
Оборудование высокочастотной связи
Вспомогательные устройства
Техника безопасности
Перечень основного монтажного оснащения

Страница 8 из 24

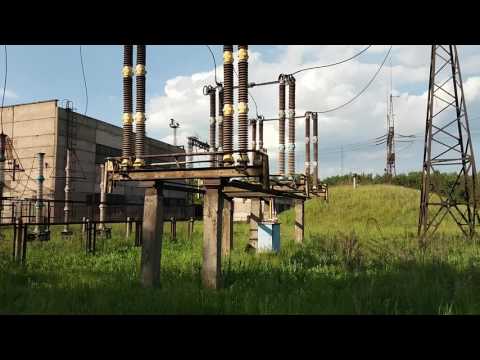

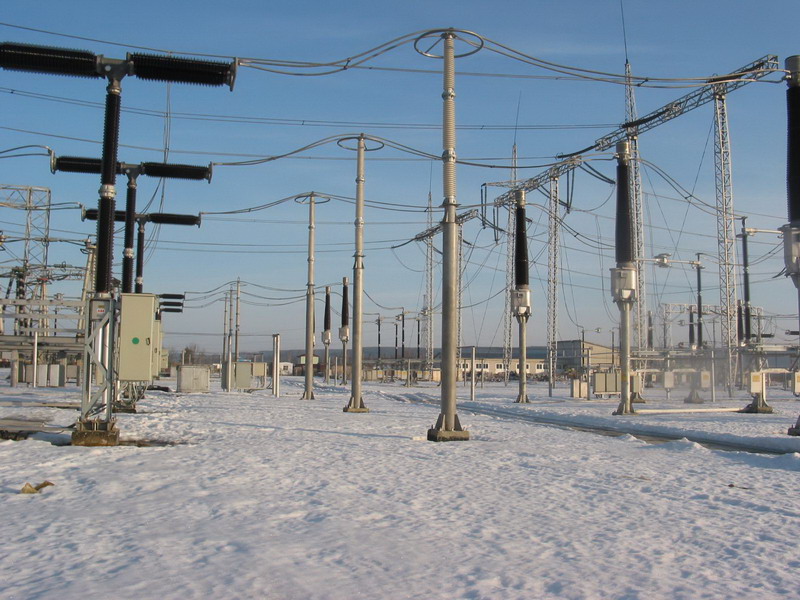

ЭЛЕКТРООБОРУДОВАНИЕ ОТКРЫТЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ
4. МОНТАЖ КОММУТАЦИОННЫХ АППАРАТОВ

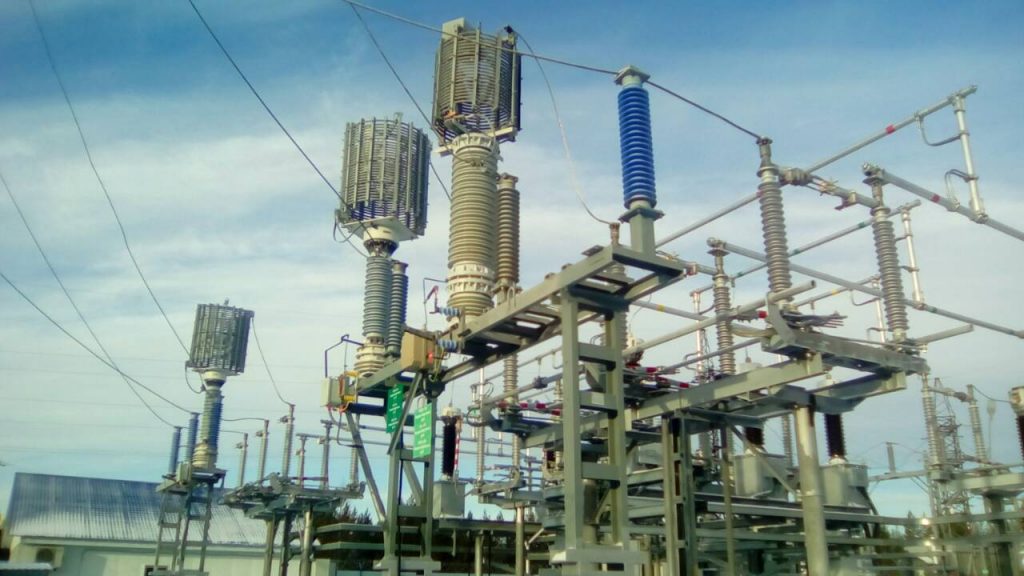

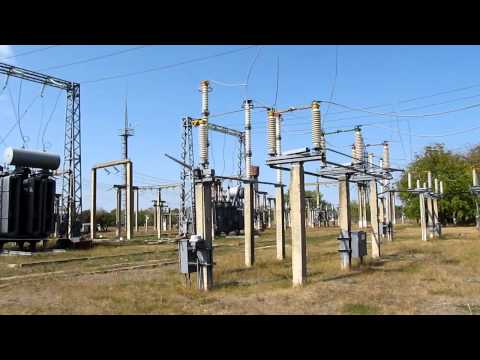

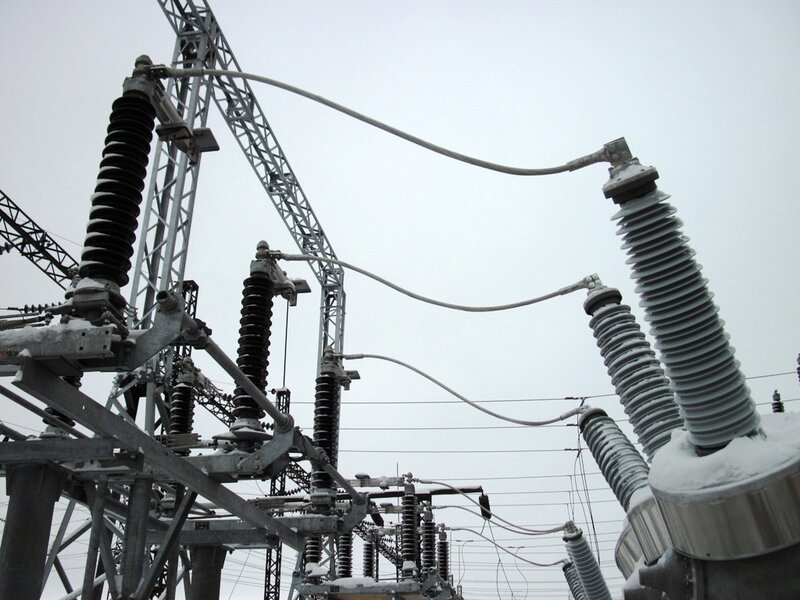

Основными коммутационными аппаратами ОРУ 110 — 220 кВ являются разъединители и быстродействующие выключатели, масляные или воздушные.
В масляных выключателях гашение дуги при разрыве электрической цепи происходит в среде изоляционного масла, а управление выключателем осуществляется с помощью электромагнитных, пневматических или двигательных приводов.
В воздушных выключателях гашение дуги при отключении, а также управление выключателем производятся сжатым воздухом. 28
К коммутационной аппаратуре относятся также короткозамыкатели и отделители, применяемые на подстанциях, не имеющих выключателя на вводе.
Для заземления нейтрали силовых трансформаторов используются аппараты специального назначения — заземлители.

А. РАЗЪЕДИНИТЕЛИ, КОРОТКОЗАМЫКАТЕЛИ, ОТДЕЛИТЕЛИ И ЗАЗЕМЛИТЕЛИ

Разъединители предназначаются для отключения или включения участков электрической цепи при отсутствии нагрузочного тока.

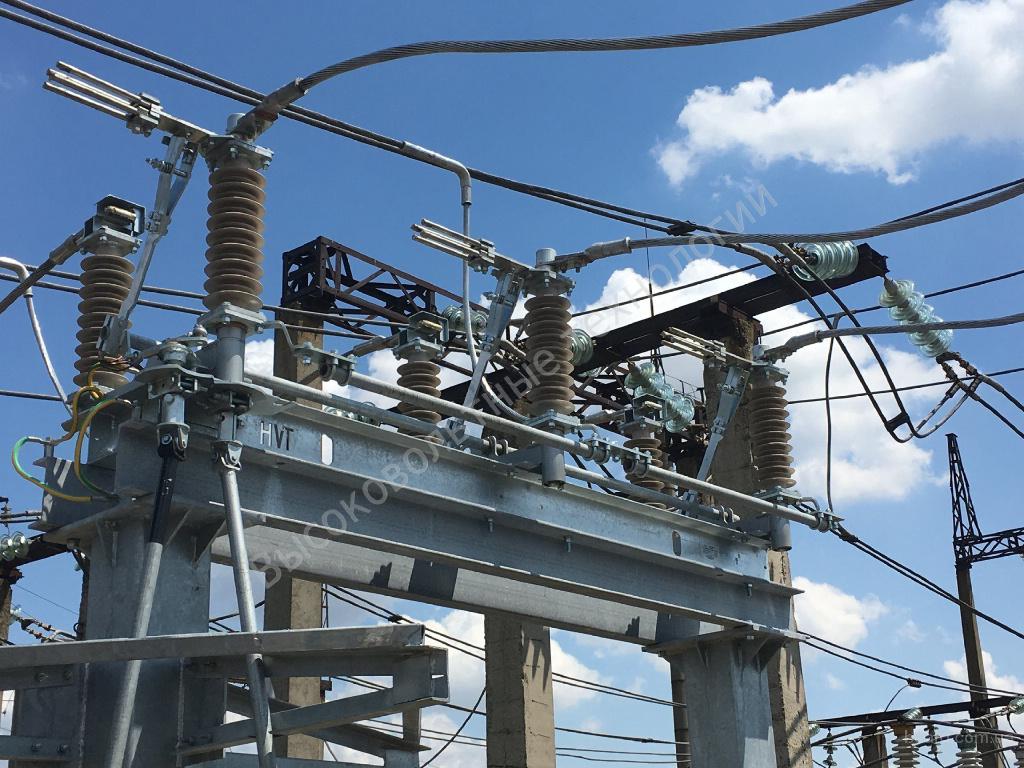

В большинстве случаев на ОРУ 110 — 220 кВ устанавливаются разъединители рубящего типа (рис. 16) с движением ножей в горизонтальной плоскости (РЛНЗ, РЛНД, РОНЗ).

Рис. 16. Разъединитель опорного типа РЛНД-110-2.
1 — гибкая связь; 2 — контактный вывод; 3 — изолятор; 4 — основание; 5 — рама; 6 —механизм заземляющих ножей; 7 — вал к приводу; 8 — шкаф управления; 9 — привод; 10 – тяга; 11 — заземляющий нож; 12 — внутриполюсная тяга; 13 — полунож; 14 — контактная плита; 15 — экран.
Разъединители 110 — 220 кВ, устанавливаемые на отходящих от ОРУ линиях электропередачи, а также меж. секционные и шиносоединительные имеют дополнительные заземляющие ножи с ручным приводом. Шинные разъединители внутри ячеек ОРУ заземляющих ножей не имеют.
Опорные колонки для разъединителей типа РЛНЗ собираются из отдельных штыревых изоляторов: на 110 кВ из трех изоляторов типа ШТ-35; на 220 кВ — из пяти изоляторов типа ШД-35. Колонки разъединителей типа РОНЗ выполнены из стержневых изоляторов. Разъединители типа РЛНД двухколонковые (два стержневых изолятора типа СТ-110).
Таблица 12

Тип аппарата	Номинальные		Масса полюса, кг	Тип привода
Тип аппарата	напряжение, кВ	ток, А	Масса полюса, кг	Тип привода
РЛНД-100	110	1600, 1000	165	ПРН-110М,
				ПРН-220М
РЛНО-110М	110	600, 1000	209	ПДН-1,
				ПРН-110
РНДЗ-110У	110	1000, 2000	394	ПРН-220М
РОНЗ-110	110	2000	390	ПРН-110
РЛЦЦ-150	150	1000, 2000	961	ПРН-154,
				ПДН-220М
РЛНД-220П	220	1000, 2000	750	ПР11-220,
		1000, 2000		ПНД1

Примечание. Условные обозначения: Р— разъединитель; Н — наружной установки; О — отдельные полюсы: Ц— двухколоиковый; Л — с линейными контактами П— специальная передача к приводу; У—с усиленной изоляцией; 3— с заземляющими ножами.
Основные технические данные разъединителей приведены в табл. 12, сведения об изоляторах ШТ, ИШЛ СТ — в табл. 14.
На месте монтажа производится сборка трехфазной разъединителя из трех отдельных полюсов (фаз) с соединением их металлическими тягами (газовые трубы диаметром 25, 30, 40 мм).
Разъединители 220 кВ значительно сложнее по устройству, имеют большие габариты и большую массу отдельных частей и деталей, поэтому монтаж их являете более сложным. Рассмотрим в качестве примера монтажа разъединителя типа РОНЗ-220/2000.
Разъединители этого типа поступают с завода-изготовителя отдельными полюсами (девять отдельных мест), на время транспортировки главные и заземляющие ножи, изоляторы, экраны, противовесы, а также передаточные коробки механизмов демонтируются. Затем верхние изоляторы колонок с главными ножами и токоведущими контактами закрепляются на основании (раме) соответствующего полюса и упаковываются в деревянную обрешетку.
Перед монтажом все детали разъединителя, включая привод, тщательно осматриваются для выявления и устранения мелких дефектов. Доставка частей разъединителя к месту установки производится на автомашинах, санях или стальных листах. Разгрузка и монтаж выполняются с помощью самоходного крана грузоподъемностью 5—7 т со стрелой длиной 12 м. Основное монтируемое оборудование, а также необходимые для монтажа приспособления размещаются в рабочей зоне, как указано на рис. 17.
Монтаж разъединителя начинается с установки металлических конструкций (опорных плит, продольных и поперечных швеллеров) на железобетонные стойки фундамента. Опорные плиты крепятся болтами, а затем на них укладываются швеллеры. После выверки соответствия положения опорных швеллеров горизонтальным отметкам и осям разъединителя они закрепляются окончательно электросваркой. Одновременно устанавливаются и закрепляются опорные конструкции под привод.
При распаковке ящиков с деталями производятся протирка и очистка изоляторов колонок от загрязнений и пыли.

Рис. 17. Размещение оборудования при монтаже разъединителя РОНЗ-220/2000.

1 — полюс разъединителя: 2 — опорная конструкция; 3 — автокран; 4 – привод: 5 — сварочный аппарат; 6 — место разгрузки; 7 — деревянный брус: В — стальной строп.
Изоляторы тщательно осматриваются для выявления возможных дефектов (сколы, трещины, повреждение армировки и др.).
Установленные на время транспортировки на цоколе каждого полюса (фазы) верхние изоляторы с главными ножами снимаются. Далее на цоколях устанавливаются опорные и поворотные колонки, верхние головки с поворотными контактами и механизмом главных ножей, экранирующие кольца и сами главные ножи с противовесами.

Рис. 18. Подмости инвентарные трубчатые сборно-разборные.

Сборка каждой колонки, состоящей из пяти опорных изоляторов, производится на земле в горизонтальном положении, после чего колонки автокраном устанавливаются на цоколь полюса.
После окончания сборки отдельных полюсов (фаз вокруг опорной конструкции разъединителя устанавливаются сборно-разборные металлические леса (рис. 18). Затем производится установка на место всех трех полюсов разъединителя, выполняемая в определенной последовательности (рис. 19).
При строповке полюсов разъединителя в местах касания строп к изоляторам подкладываются деревянные бруски. Во время установки полюсов на место производится выравнивание по отвесу опорных и поворотных колонок путем подбивки под фланцы изоляторов стальных прокладок.

Рис. 19. Схема сборки полюсов разъединителя.
1 — цоколь полюса; 2 — опорный изолятор; 3 — механизм поворотного контакта; 4 — главный нож; 5 — механизм главного ножа: 6 — противовес; 7 — экранирующее кольцо; 8 — контакт ножа заземления; 9 — крюк автокрана: 10 — строп.
Далее выполняется проверка и регулировка главных ножей и их связей с поворотными контактами, что осуществляется путем:
а) смещения изоляторов в поворотных колонках;

б) регулировки длины труб главного ножа;
в) регулировки длины тяги в головке ножа. После окончания регулировки схемы механизм (рис. 20) производится соединение валов поворотных колонок 2 с валом передаточной колонки 10. Для этого необходимо включить главный нож 3 ведущего полюса установить его в горизонтальном положении до упор концевого зажима в лопатку контакта, которая при этом должна быть перпендикулярна трубам ножа.

Рис. 20. Кинематическая схема механизма разъединителя.
1, 1 — поворотные колонки; 3 — главный нож; 4 — головка механизма; 5 — регулирующая тяга; 6 — эксцентрические втулки: 7—9— соединительные тяги. 10 — передаточная коробка; 11 — электропривод; 12 — регулирующий болт; 13 — головка главного ножа; 14 — рычаг поворотной колонки.

В это время передаточная коробка 10 находится во включенном положении. Соединив поворотные колонки с передаточной коробкой тягами, закрепляют привод, причем оси валов привода и коробки должны лежать на одной вертикали. Соединение валов осуществляется муфтой из стальной цельнотянутой трубы диаметром 35 мм с помощью электросварки.
Между рычагами поворотных колонок и рычагами передаточной коробки 10 устанавливаются соединительные тяги 7, 8 и 9.
Далее производится общая проверка:
а)        правильности регулировки включения главных ножей разъединителя;
б)        одновременности включения ножей;
в)        угла раскрытия путем 3 — 5-кратного включения и отключения разъединителя вручную. При этом дополнительная регулировка осуществляется изменением длин регулирующих тяг 5.
В случае несовпадения углов раскрытия ножей регулировка достигается поворотом междуполюсных тяг вокруг осей эксцентриковых втулок 6.
Регулировка установки лопаток поворотного контакта производится изменением длин рабочего плеча рычагов колонки с помощью имеющихся там эксцентричных пальцев.
После завершения регулировки главных ножей разъединителя устанавливаются: все заземляющие ножи; соединительные тяги заземляющих ножей; противовесы на соединительных тягах; приводные тяги и соединение с приводом.
Установленные заземляющие ,ножи с приводными соединительными тягами к ним регулируются на включение и отключение путем перемещения ножа и его основания или же перемещения заземляющего контакта на экранирующем кольце. Окончательное положение ножей фиксируется стопорными болтами.
Полностью собранный (рис. 21) и отрегулированный разъединитель опробуется от электропривода путем 3 — 5-кратного включения и отключения. Одновременно производится регулировка блок-контактов электропривода. После опробования всей системы все шарнирные соединения механизмов смазываются специальной консистентной смазкой ЦИАТИМ-201 с добавкой графита (10% по Массе). Контактные части разъединителя покрываются той же смазкой, но без графита.

Рис. 21. Разъединитель РОНЗ-220/2000 в сборе.
1 — головка с механизмом ножа; 2 —экран; 3 — противовес; 4 — цоколь полюса; 5— противовес заземлителя; 6 опорные изоляторы; 7 — привод; 8 — нож контактный; 9 — головка с механизмом контакта; 10 — изолятор; 11 — нож заземления.

Для подготовки аппарата к работе все изоляторы протираются смоченной в бензине тряпкой, после чего удаляются вспомогательные леса и подмости, а также убираются оставшиеся детали и мусор.
Монтаж разъединителей 110 кВ выполняется в том же порядке, что и для описанного выше разъединителя 220 кВ. Работы по монтажу разъединителей 110 кВ значительно упрощаются, так как они поступают на монтаж в более укомплектованном виде. В большинстве случаев на строительство приходят или упакованные в ящики отдельные готовые полюсы или же полюсы, у которых сняты верхние изоляторы вместе с рабочими ножами (разъединители типов РОНЗ и РЛНЗ).
В кратких чертах монтаж разъединителя 110 кВ типа РЛНД-2-100/1000 сводится к следующему:
а)        подготовленные, как описано выше, полюсы разъединителя при помощи автокрана устанавливаются на тщательно выверенную опорную конструкцию. После установки всех трех полюсов производится выравнивание их по отвесу с последующим закреплением.
В случаях необходимости под основания полюсов ставятся стальные прокладки.
После установки и закрепления полюсов производится их пробное включение для проверки зазоров между торцами полуножей, причем зазор не должен превышать 3 мм. Уменьшение зазора достигается установкой дополнительных прокладок (из кровельной стали) под изоляторами колонки;
б)        выверенные полюсы соединяются тягами из газовых труб диаметром 25 мм, после чего их опробуют совместно. При этом оси полуножей должны заходить через среднее положение (на середине полюса) один за другой на 5 мм. Регулировка осуществляется изменением длины внутриполюсных тяг;
в)        устанавливается и закрепляется привод, а также промежуточная передача, для чего служит изготовленная из газовой трубы соединительная тяга. Эта тяга приваривается к наконечникам вилок механизма;
г)         изменением длины тяг регулируется правильность сборки всей системы передачи и работы привода. После регулировки и наладки механизма все шарнирные соединения смазываются смазкой ЦИАТИМ и выполняется несколько пробных включений и отключений.
Ввиду значительно меньшей массы деталей разъединителей 110 кВ для их монтажа могут быть использованы автокраны грузоподъемностью до 3 т или облегченные монтажные краны на 700 — 800 кг (с электроприводом).
Все остальные монтажные работы, а также подготовка разъединителя к сдаче в эксплуатацию аналогичны описанному выше.
В последнее время, учитывая наличие в большинстве монтажных предприятий хороших монтажно-заготовительных мастерских, а также достаточно оснащенных участковых мастерских (на крупных объектах), следует рекомендовать внедрение индустриализации работ путем выполнения ревизии и укрупнительной сборки отдельных полюсов, приводов, систем управления централизованно в теплых закрытых помещениях. В этом случае работы в монтажной зоне сводятся к установке готовых блоков на фундамент и к последующей монтажной сборке с общей регулировкой системы управления разъединителем.
При этом методе трудозатраты на месте работ значительно сокращаются (до 50%).

Назад
Вперед

Назад
Вперед

Вы здесь:
Главная
Книги
Архивы
Монтаж распределительных устройств 110-220 кВ

Читать также:

Технические параметры воздушных выключателей 35 — 1150 кВ
Воздушные выключатели 110-500 кВ с воздухонаполненным отделителем
Технические параметры масляных выключателей 35—220 кВ
Испытание воздушных выключателей
Испытания масляных выключателей

РГН-220 однополюсные разъединители, руководство | Разъединители и отделители

220кВ
разъединитель
эксплуатация
справка

Содержание материала

РГН-220 однополюсные разъединители, руководство
Состав изделия
Устройство и работа
Монтаж
Использование и обслуживание
Хранение, запчасти, утилизация
Размеры и конструкция разъединителей

Страница 1 из 7

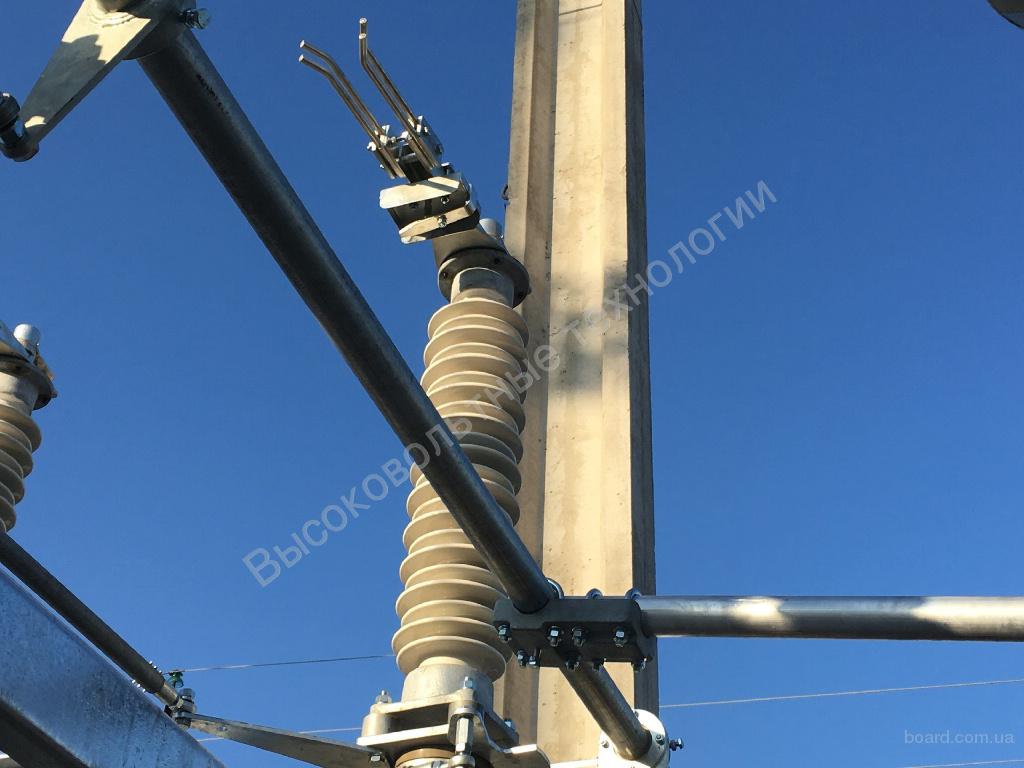

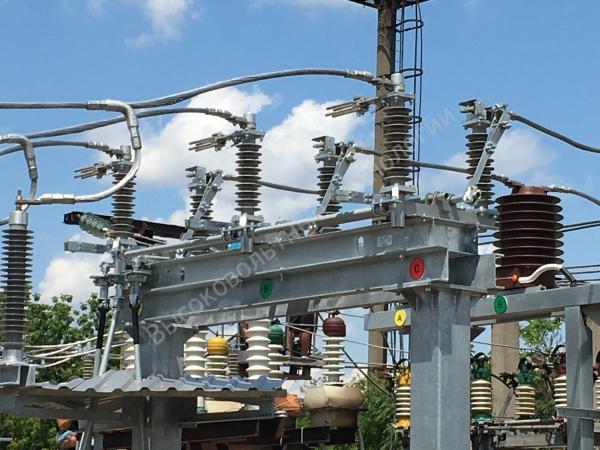

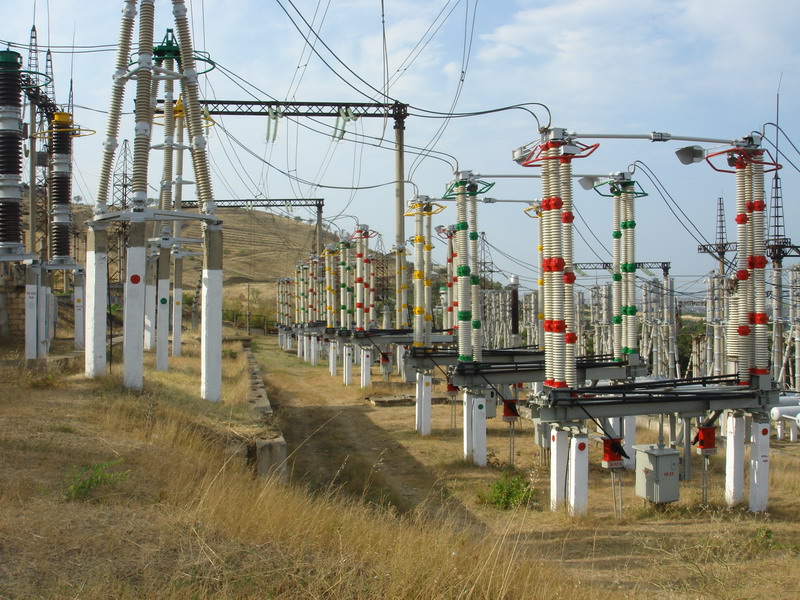

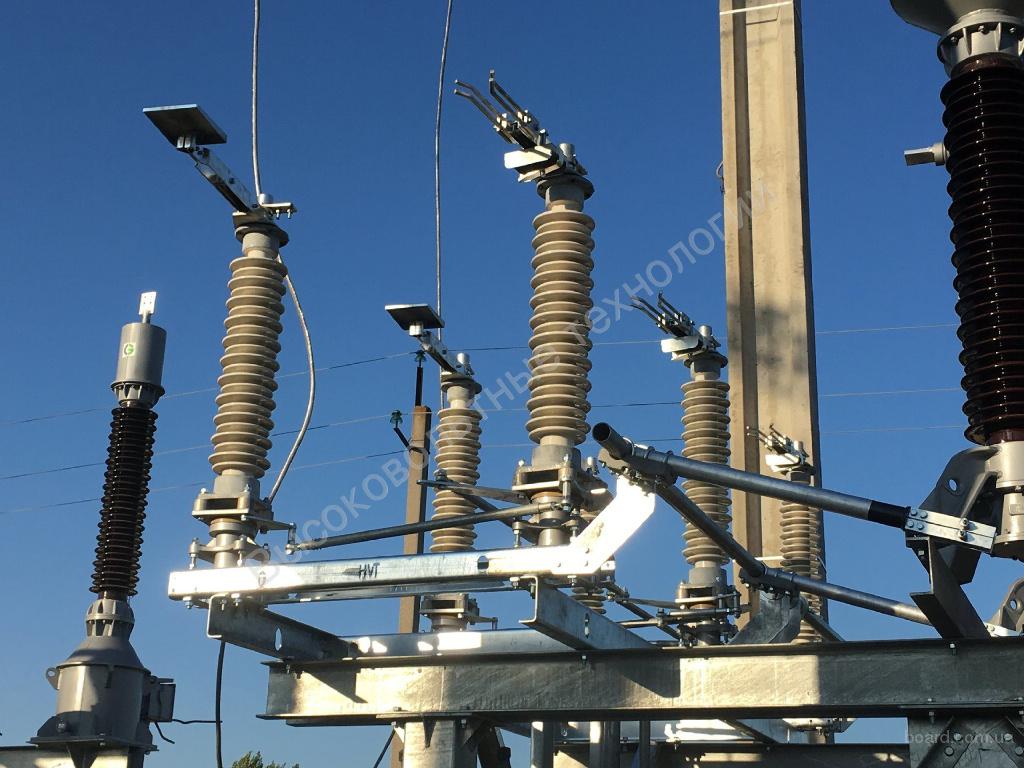

РАЗЪЕДИНИТЕЛИ СЕРИИ РГН НА НАПРЯЖЕНИЕ 220 кВ (однополюсная установка)
Руководство по эксплуатации
ИВЕЖ. 674215.027-01 РЭ

Настоящее руководство по эксплуатации предназначено для ознакомления с конструкцией разъединителей серии РГН(П) на напряжение 220 кВ (в дальнейшем “разъединители”), изучения правил эксплуатации, отражения значений их основных параметров и характеристик, гарантий и сведений по их эксплуатации на весь период.
К работе с разъединителями допускаются лица, знакомые с их устройством, принципом действия и прошедшие соответствующий инструктаж по вопросам техники безопасности.

1.1 Назначение

1.1.1 Разъединители предназначены для включения и отключения обесточенных участков цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков при помощи стационарных заземлителей.
1.1.2 Разъединители изготавливаются в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150 и ГОСТ 15543.1, при этом:
– высота над уровнем моря – не более 1000 м;
– верхнее рабочее значение температуры окружающего воздуха – плюс 40°С;
– нижнее рабочее значение температуры окружающего воздуха – минус 60°С;
– скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда толщиной не более 20 мм.
1.1.3 Варианты исполнения разъединителей приведены в таблице 1.
Таблица 1

Обозначение варианта исполнения	Конструктивное исполнение
РГН-220/1000 УХЛ1 ΡΓΗ-220.ΙΙ/1000 УХЛ1 РГНП-220/1000 УХЛ1 РГН-220/2000 УХЛ1 ΡΓΗ-220.ΙΙ/2000 УХЛ1 РГНП-220/2000УХЛ1	Без заземлителей
РГН.1а-220/1000 УХЛ1 РГН.1a-220.ΙΙ/1000 УХЛ1 РГНП.1 а-220/1000 УХЛ1 РГН.1а-220/2000 УХЛ1 РГН.1a-220.2/2000 УХЛ1 РГНП.1 а-220/2000 УХЛ1	С одним заземлителем со стороны ножа контактного с ламелями (ведущей колонки)
РГН.16-220/1000 УХЛ1 ΡΓΗ.16-220.ΙΙ/1000 УХЛ1 РГНП.16-220/1000 УХЛ1 РГН. 16-220/2000 УХЛ1 ΡΓΗ.16-220.ΙΙ/2000 УХЛ1 РГНП.16-220/2000 УХЛ1	С одним заземлителем со стороны ножа контактного с «кулачком» (ведомой колонки)
РГН. 2-220/1000 УХЛ1 ΡΓΗ.2-220.ΙΙ/1000 УХЛ1 РГНП.2-220/1000 УХЛ1 РГН.2-220/2000 УХЛ1 ΡΓΗ.2-220.ΙΙ/2000 УХЛ1 РГНП.2-220/2000 УХЛ1	С двумя заземлителями

Условное обозначение разъединителей:

разъединитель
горизонтально-поворотного типа уровень изоляции по ГОСТ 1516.3 полимерная изоляция соответствующая IV СЗА по ГОСТ 28856 количество заземлителей на полюс (в исполнении без заземлителей индекс отсутствует)
расположение заземлителей относительно ведущей и ведомой колонок (а – со стороны ведущей колонки, б – со стороны ведомой колонки номинальное напряжение, кВ степень загрязнения по ГОСТ 9920 (в исполнении I индекс отсутствует) номинальный ток, А климатическое исполнение и категория размещения по ГОСТ 15150

1.2 Основные технические параметры.

1. 2.1 Основные технические параметры разъединителей приведены в таблице 2.

Таблица 2

Наименование параметра	Норма для типоисполнения
Наименование параметра	РГН-220/1000 УХЛ1 РГН-220.11/1000 УХЛ1 РГНП-220/1000 УХЛ1	РГН-220/2000 УХЛ1 РГН-220.ΙΙ/2000 УХЛ1 РГНП-220/2000 УХЛ1
1	2	3
Номинальное напряжение, кВ	220
Наибольшее рабочее напряжение, кВ	252
Номинальный ток, А	1000	2000
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА	31,5	40
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА	80	100
Время протекания номинального кратковременного выдерживаемого тока, с: для главных ножей для заземлителей	3 1
Номинальная частота, Гц	50
1	2	3
Испытательное одноминутное переменное напряжение в сухом состоянии и под дождем, кВ:
– относительно земли и между полюсами;	395
– между разомкнутыми контактами одного и того же полюса	460
Испытательное напряжение грозового импульса 1,2/50 мкс, кВ:
– относительно земли и между полюсами;	900
– между разомкнутыми контактами разъединителей	1100
Допустимая механическая нагрузка на выводы, Н	1000	1200
Сопротивление постоянному току главного токоведущего контура, Ом: не более	165×10-6	129×10-6

1. 2.2 Минимальная длина пути утечки внешней изоляции разъединителей для степени загрязнения изоляции:
I – 3800 мм;
II – 5700 мм;
для полимерной изоляции – 5700мм.
1.2.3 Установочные и присоединительные размеры разъединителей должны соответствовать указанным на рисунках приложения А.1, А.2.
Габаритные размеры разъединителей должны быть не более указанных на тех же рисунках.
1.2.4 Управление главными ножами и заземлителями разъединителей осуществляется двигательными приводами типа ПД-14 УХЛ1 или ручными типа ПРГ6 УХЛ1.
1.2.5 Поставляемые заводом разъединители постоянно совершенствуются и улучшаются, поэтому возможны незначительные расхождения по отношению к настоящему руководству.

Вперед

Назад
Вперед

Вы здесь:
org/ListItem”> Главная
Инфо
Разъединители
РГН-220 однополюсные разъединители, руководство

Читать также:

Температурные дефекты коммутационных аппаратов
SPOL разъединитель
SPO разъединитель
S2DA, S2DAT, S2DA2T – 245 и 362 руководство
S2DAT-S2DA2T монтаж и обслуживание

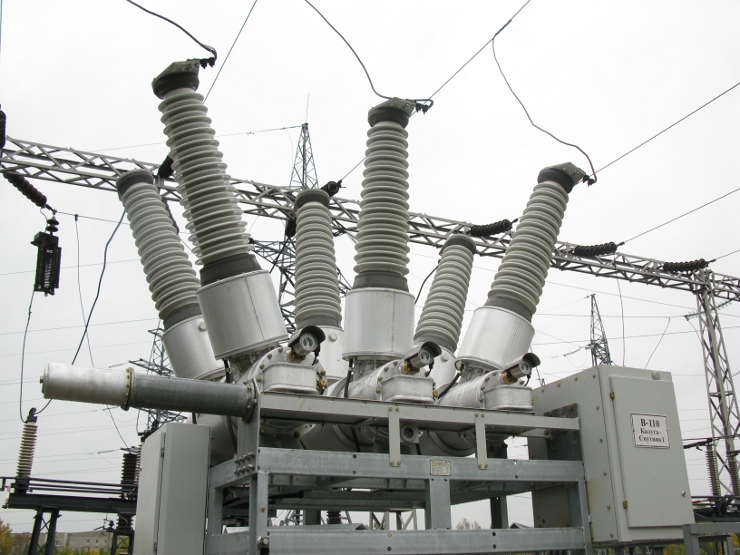

ЭБ СПбПУ – Элегазовый выключатель-разъединитель 220 кВ, 40 кА для электростанции Имбулу (Республика Конго): вып.

Название:	Элегазовый выключатель-разъединитель 220 кВ, 40 кА для электростанции Имбулу (Республика Конго): выпускная квалификационная работа бакалавра: 13.03.02 – Электроэнергетика и электротехника ; 13.03.02_06 – Электрические и электронные аппараты
Авторы:	Чикая Диангала Эрик Жиресс
Научный руководитель:	Тонконогов Евгений Николаевич
Организация:	Санкт-Петербургский политехнический университет Петра Великого. Институт энергетики и транспортных систем
Выходные сведения:	Санкт-Петербург, 2018
Коллекция:	Выпускные квалификационные работы; Общая коллекция
Тематика:	выключатель-разъединитель
Тип документа:	Выпускная квалификационная работа бакалавра
Тип файла:	PDF
Язык:	Русский
Уровень высшего образования:	Бакалавриат
Код специальности ФГОС:	13. 03.02
Группа специальностей ФГОС:	130000 – Электро- и теплоэнергетика
Ссылки:	Отзыв руководителя
DOI:	10.18720/SPBPU/2/v19-27
Права доступа:	Доступ по паролю из сети Интернет (чтение, печать, копирование)
Ключ записи:	RU\SPSTU\edoc\60649

Разрешенные действия: –

Действие ‘Прочитать’ будет доступно, если вы выполните вход в систему или будете работать с сайтом на компьютере в другой сети Действие ‘Загрузить’ будет доступно, если вы выполните вход в систему или будете работать с сайтом на компьютере в другой сети

Группа: Анонимные пользователи

Сеть: Интернет

Аннотация

Проведен анализ существующих ГЭС Конго, где используются устаревшие выключатели. Рассмотрены элегазовые выключатели на параметры класс напряжения 200 кВ и 4000 А для ГЭС Имбулу, анализ ПВН (КЗ 100%, НКЗ 90%, НКЗ 75%). Проведен анализ существующих конструкций высоковольтных выключателей-разъединителей. Проведен расчет стандартного автокомпрессионного выключателя на номинальный ток 4кА и ток 40кА.

Права на использование объекта хранения

	Место доступа		Группа пользователей		Действие
	Локальная сеть ИБК СПбПУ		Все
	Внешние организации №2		Все
	Внешние организации №1		Все
	Интернет		Авторизованные пользователи СПбПУ
	Интернет		Авторизованные пользователи (не СПбПУ, №2)
	Интернет		Авторизованные пользователи (не СПбПУ, №1)
	Интернет		Анонимные пользователи

Статистика использования

Схема РУ-110 (220) кВ

Однолинейные схемы РУ-110 (220) кВ концевых (тупиковых), ответвительных (отпаечных) и проходных, включаемых в рассечку
ЛЭП-110 (220) кВ, подстанций представлены на рис. 1 и 2.
Однолинейная схема РУ-110 (220 кВ) опорной тяговой подстанции приведена на рис. 2. Такая схема применяется для тяговых подстанций как переменного, так и постоянного тока. Она имеет много принципиально общего со схемой РУ-27,5 кВ, РУ-110 (220) кВ выполняется с одинарной секционированной выключателем Q6 типа МКП-1 10М (У-110) со встроенными трансформаторами тока ТА6 типа ТВ-110 и шинными разъединителями QSn и QSls типа РНДЗ-1-110 с приводами типа ПР-90-У1. Аналогичное оборудование установлено на вводах распределительного устройства и на присоединениях понижающих трансформаторов Г, и Т2 за исключением линейных разъединителей QS6 – QSM типа РНДЗ-2-110. К обходной системе шин вводы и трансформаторы Г, и Т2 подключаются обходными разъединителями QS2 – QSs. Подстанция имеет четыре ввода (второй и третий на схеме не показаны), нечетные вводы 1 и 3 присоединяются к первой секции шин, четыре 2 и 4 — к второй. Каждый ввод подключен к секции через линейный разъединитель (QSb, QS9), выключатель (Qv Q) со встроенными трансформаторами тока (ТА1, ТА) и шинный разъединитель (QSU. QS). Трансформаторы Т1 и Т2 со встроенными трансформаторами тока ТА1 и ТА2 типа ТВТ-110 (на схеме показано по одному комплекту, в действительности — два или три комплекта трансформаторов тока) присоединяются к секциям шин через разъединители QS1 и QSW, выключатели- Qz, Qs со встроенными трансформаторами тока ТАГ ТА1 и шинные разъединители QSl2, QSI6. Обходной выключатель Q3 может быть подключен к любой секции шин разъединителем QSi3 или QSU, а к обходной системе — разъединителем QSg. Он используется вместо выводимых в ремонт выключателей вводов и трансформаторов без вывода последних из работы. Например, для ввода в ремонт выключателя Q2 трансформатора Г, включают разъединители Qu и Qu, затем обходной выключатель Q3. С первой секции напряжение подается на обходную систему шин, чем проверяется ее изоляция. Вольтметр, подключенный к трансформатору напряжения Т V3, информирует персонал о появлении напряжения на обходной системе шин. При отсутствии пробоя изоляции выключатель Q3 остается включенным. После этого можно включать обходной разъединитель Qv трансформатор Т1 будет получать питание по двум цепям — основной и обходной. Выключатель Q2 отключают, затем отключают разъединители QSn и QSl2, включают их заземляющие ножи в сторону выводимого в ремонт выключателя QY Питание трансформатора Г, осуществляется через выключатель 23 и разъединители QSs, QSy.

Рис. 1. Схема РУ-110 кВ опорной тяговой подстанции

После ремонта выключатель Q, вводят в работу в обратном порядке: отключают заземляющие “ножи и включают разъединители QSl2, QS7 и выключатель Q2, отключают выключатель QJ и разъединители QSy QSr QS,y
К каждой секции сборных шин подключены трансформаторы напряжения TF, и разрядники FV, через разъединитель gS|9, TV2 и FV2 через разъединитель QSja. Трансформаторы напряжения типа НКФ-110 служат для подключения измерительных приборов и релейных защит.
Разрядники типа РВС-110 применяются для защиты изоляции РУ-110 кВ от коммутационных и атмосферных перенапряжений.
Трехобмоточные трансформаторы Т1 и Т2, подключенные соответственно к первой и второй секциям РУ-110 кВ понижают напряжение до 27,5 кВ для питания электротяги переменным током или до 10 кВ для подключения преобразовательных агрегатов, которые питают тягу постоянным током. Третья обмотка трансформатора используется для питания районных потребителей напряжением 35 кВ на тяговых подстанциях постоянного и переменного тока или 10 кВ на тяговых подстанциях переменного тока. Нейтрали обмоток 110 кВ трансформаторов заземляются однополюсными разъединителями РНД-35 или двумя разрядниками, соединенными последовательно, типа РВС-35 и РВС-15, если возникает необходимость такого режима работы в питающей энергосистеме.
Схема главных электрических соединений РУ-110 (220) кВ проходной тяговой подстанции переменного тока системы 2 х 25 кВ приведена на рис. 2. Между вводами W, и W2 подстанции расположены три перемычки: ремонтная с отключенными разъединителями QS, и QS2 и трансформаторами тока ТА,\ рабочая с выключателем £?,, встроенными в него трансформаторами тока ТА2 и разъединителями QSs и
Рис. 2, Схема РУ-110 кВ проходной тяговой подстанции системы 2×25 кВ
При этом он может работать параллельно с каждым из двух или заменять Т1 или Т3, с этой целью предусмотрено три варианта подключения Т2 к резервной перемычке через разъединители.
Питание шин РУ-10 (35) кВ может осуществляться как от трех трансформаторов Т2 подключается к резервной перемычке через QSl3 на напряжение фаз С А) при соединении вторичных обмоток в “треугольник”, так и от любых двух трансформаторов при соединении их обмоток в “открытый треугольник”.

5.2 Выбор разъединителей на стороне ВН 220 кВ. Выбор оборудования подстанции

Выбор оборудования подстанции

5.1 Выбор разъединителей на стороне СН 35 кВ

Возьмем по /1, таблица П4.1/ разъединитель для наружной установки типа РДЗ-35/2000У1. Некоторые параметры данного разъединителя представлены в таблице 13. Таблица 13 – Параметры разъединителя типа РДЗ-35/2000У1 , кВ…

Выбор основного оборудования на проектируемой подстанции

4.

1.1 Выбор выключателей и разъединителей на стороне 110 кВ

Определяем рабочий ток для секционного выключателя и выключателей со стороны высокого напряжения трансформатора: кА. Исходя из этого, принимаем выключатель типа ВВУ-110Б-31,5/2000У1 с кА и кВ Следовательно, условия (4.1) и (4.2) выполняются…

Проект реконструкции подстанции номер 29К “Северный”

2.5.8 Выбор разъединителей в цепи линий и секционного выключателя на стороне 35 кВ

Разъединители предназначены для отключения и включения цепей без тока и для создания видимого разрыва цепи в воздухе…

Проект реконструкции подстанции номер 29К “Северный”

2.5.9 Выбор разъединителей в цепи трансформатора на стороне 35 кВ

Используя данные, рассчитанные в подпункте 2.5.3 пояснительной записки, по каталогу выбирается разъединитель типа РНД(З)-2-35/1000У1 с приводом типа ПР-У1…

Проектирование главной понизительной подстанции промышленного предприятия

9.1 Выбор разъединителей

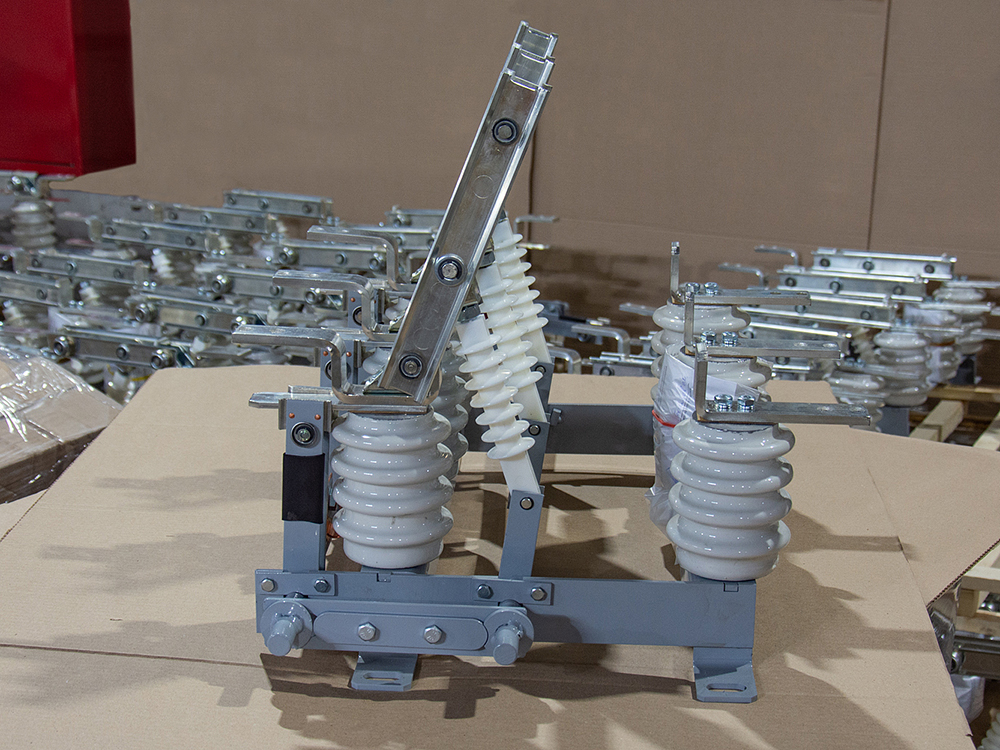

Выбор разъединителя 6 кВ: Iкз(3)=5801 А Iр мах=984 А iуд=14761 А РВЗ – разъединитель для внутренней установки, с заземляющими ножами. Марка РВЗ-10/1000 МУХЛ2 IН=1000 А ? IР мах=984 А iдин=80 кА ? iуд=14761 А Iн,Т,с=31…

Проектирование подстанции системы электроснабжения города на напряжение 110/35/10 кВ

9.3.1 Выбор разъединителей на стороне ВН

Максимальный рабочий ток разъединителей на стороне ВН равен соответствующему току выключателя на стороне ВН: . Предварительно принимаем разъединитель РДЗ-110-1000-УЗ с номинальными параметрами: Uном = 110 кВ; Iном = 1000 А; Iдин = 80 кА; Iтерм = 31…

Проектирование подстанции системы электроснабжения города на напряжение 110/35/10 кВ

9.3.2 Выбор разъединителей на стороне СН

Максимальный рабочий ток разъединителей на стороне СН равен соответствующему току выключателя на стороне СН: . Предварительно принимаем разъединитель РДЗ-35-1000-У3 с номинальными параметрами:Uном = 35 кВ; Iном = 1000 А; Iдин = 63 кА; Iтерм = 25 кА; tтерм = 4 с…

Проектирование подстанции системы электроснабжения города на напряжение 110/35/10 кВ

9.3.3 Выбор разъединителей на стороне НН

Максимальный рабочий ток разъединителей на стороне НН равен соответствующему току выключателя на стороне НН: . Предварительно принимаем разъединитель РВК-10-3000, с номинальными параметрами: Uном = 10 кВ; Iном = 3000 А; Iдин = 200 кА; Iтерм = 60 кА; tтерм = 10 с…

Проектирование районной понизительной подстанции

4.2 Выбор разъединителей

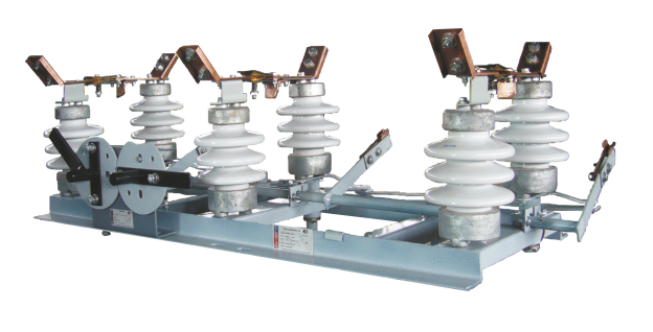

Разъединители серии РНД изготавливаются в трехполюсном исполнении. Полюс разъединителя РНД выполнен в виде двухколонкового аппарата с разворотом главных ножей на 90° в горизонтальной плоскости…

Проектирование трансформаторной подстанции

3.2 Выбор разъединителей

Для разъединителей применяем те же данные, что и для выключателей без учёта тока позиции. Выбираем разъединитель РУ ВН. Исходя из величины расчётного тока и номинального напряжения…

Проектирование электрической подстанции 110/10 кВ промпредприятия

Выбор разъединителей

Таблица 7 Разъединители Разъединитель Параметр Паспорт сравнение Расчетное РНДЗ-1-110/630 Т1 РНДЗ-2-110/630 Т1 U кВ 110 > 110 I А 630 > 166 Iуд кА 80 > 23,2 Iтерм/t кА/с 31,5/4 – Bk кА^2*с 3969 > 149. ..

Реконструкция подстанции 96 “Озеро Долгое”, предназначенной для электроснабжения части Приморского района города Санкт-Петербурга

5.1.1 Выбор разъединителей

Разъединители выбирают по длительному номинальному току и номинальному напряжению, проверяют на термическую и электродинамическую стойкость…

Реконструкция электрической части подстанции 3510 кВ 48П “Петрозаводская птицефабрика”

2.4.2.2 Выбор разъединителей в цепи трансформатора на стороне 35 кВ

Используя данные, рассчитанные в пункте 2.4.1.1 пояснительной записки, по каталогу выбирается разъединитель типа РНД(З)-2-35/1000 У1 с приводом типа ПР-У1. Расчетные данные и характеристики разъединителя приводятся в таблице 2.11: Таблица 2…

Система электроснабжения сельскохозяйственного района Нечерноземной зоны

7.1.1 Выбор выключателей и разъединителей на стороне 110 кВ

Рассчитываем максимальный рабочий ток: А, (7.3) где Sр.п/ст – максимальная расчётная мощность подстанции. Следует отметить, что так как подстанция проходного типа, максимальный рабочий ток, проходящий через секционный выключатель…

Строительство новой районной электрической станции установленной мощностью 2500 МВт

3.2 Выбор разъединителей

Для надежной работы выбор разъединителей производим по номинальному напряжению, длительному номинальному току и проверяем их на термическую и динамическую стойкость. Выбор производим по справочным данным [1]. Таблица 3.2…

Разъединители и выключатели | Портфель

Обзор продукта Узнайте больше об ассортименте и технологиях наших высоковольтных разъединителей и заземлителей. Наши высоковольтные разъединители и заземлители сочетают в себе самые современные технологии с высочайшими стандартами качества для диапазона напряжений от 36 кВ до 800 кВ.

Наиболее важные характеристики:

Диапазон напряжения от 36 кВ до 800 кВ
Номинальный ток до 5000 А (80 кА – 1 с)
Токи короткого замыкания являются максимальными значениями и могут быть действительны только в течение 1 с — необходимо проверить для конкретного применения
Прочные материалы для использования в условиях сильной сейсмической активности
Подходит для использования внутри и снаружи помещений
Требования к коммутационной способности, такие как коммутационные токи, электромагнитные и/или электростатические связи (также со значениями выше и выше IEC)

Преимущества:

Необслуживаемая контактная система без пружинных элементов
Превосходное соотношение цены и качества
Эксплуатируется во всех суровых климатических условиях, в том числе в прибрежных районах и районах с резкими перепадами температур, высоким риском обледенения или сильной сейсмической активностью
Типовые испытания согласно IEC 62271-102
Система контроля качества сертифицирована в соответствии с DIN EN ISO 9001
Поставка полностью проверенных и предварительно отрегулированных узлов упрощает настройку и ввод в эксплуатацию
Пожизненная техническая поддержка и срочное обслуживание

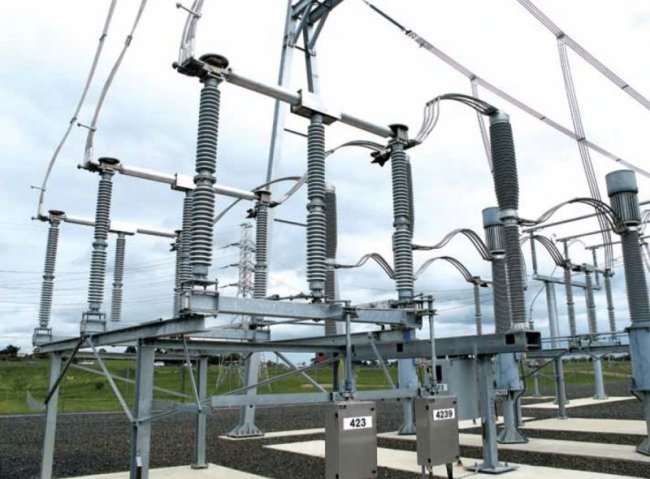

Наши разъединители и заземлители

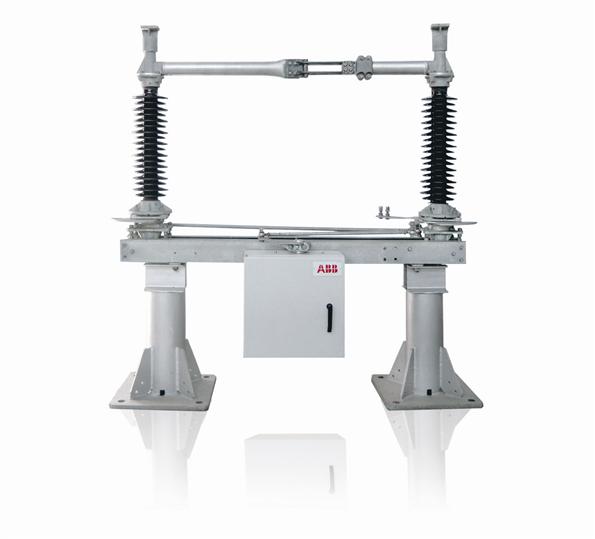

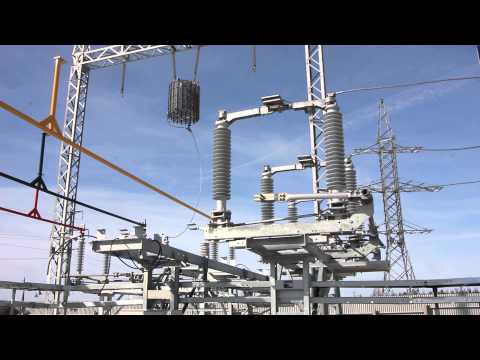

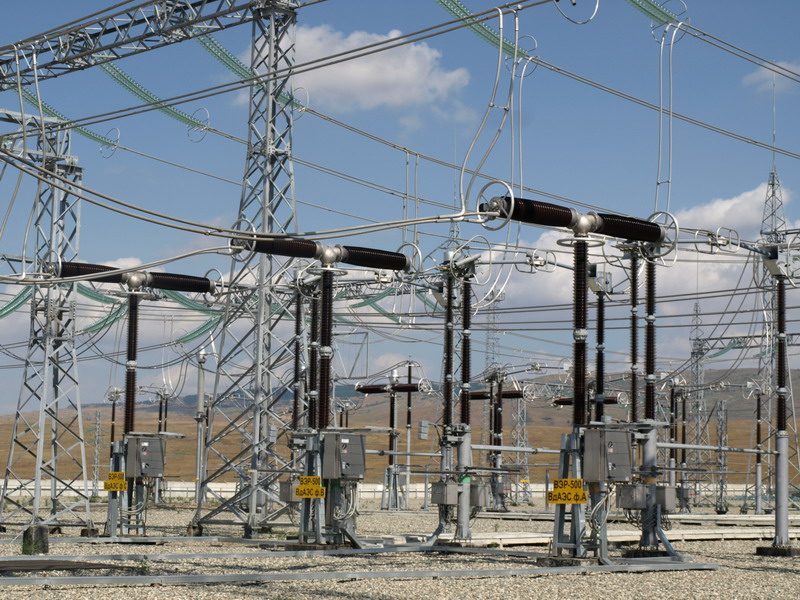

Разъединитель с центральным разрывом является наиболее часто используемым типом разъединителя во всем мире. Его конструкция характеризуется двумя вращающимися изоляторами, которые размыкают и замыкают контакты при боковом движении.

Наиболее важные характеристики и преимущества:

Конструкция с двумя вращающимися изоляторами, установленными на встроенной раме основания
Путь тока, открывающийся сбоку, создает большее межфазное расстояние при параллельном подключении, чем у других типов разъединителей
Удобная конструкция позволяет использовать разнообразные и индивидуальные приложения, например. параллельно, диагонально или в линию
Встроенная опорная рама легко и гибко адаптируется к несущей конструкции
Доступен в различных цветах
Сложная система контактов обеспечивает долгий срок службы и не требует обслуживания
Расширенные пределы RIV для каждого уровня напряжения уменьшают магнитные помехи для повышения эффективности и надежности
Испытано в соответствии с национальными и международными стандартами, такими как IEC, ANSI, ГОСТ Р и GB

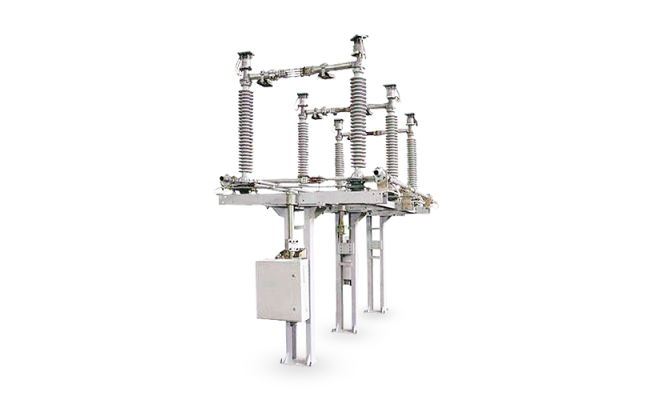

Разъединители с двойным боковым разрывом

в основном используются на подстанциях с ограниченным межфазным пространством и там, где вертикальное размыкание пути тока невозможно. Текущий путь совершает горизонтальное вращательное движение.

Основные характеристики и преимущества:

Имеет три опорных изолятора
Центральный изолятор может вращаться и несет ток
Наружные опорные изоляторы несут неподвижные контакты
Две открытые разделительные секции
Компактная и стабильная конструкция позволяет выдерживать высокие механические растягивающие нагрузки
Возможна комбинация с ограничителями перенапряжения
Доступен с самоблокирующимся механизмом и в различных цветах
Сложная система контактов обеспечивает долгий срок службы и не требует обслуживания
Расширенные пределы RIV для каждого уровня напряжения уменьшают магнитные помехи для повышения эффективности и надежности
Испытано в соответствии с национальными и международными стандартами, такими как IEC, ANSI, ГОСТ Р и GB

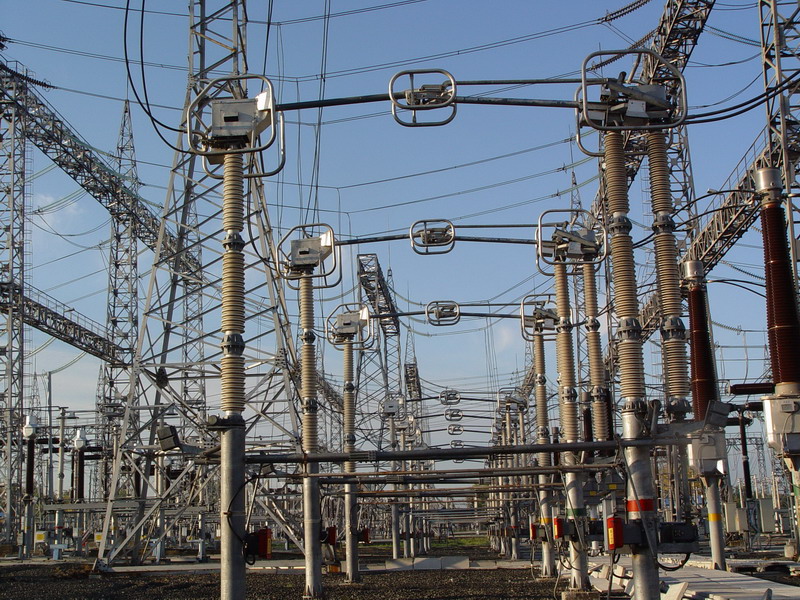

Пантографы требуют минимально возможного монтажного пространства и крепятся к шине с помощью характерных ножниц.

Основные характеристики и преимущества:

Вертикальное разъединение
Соединение с шиной
Диагональное или параллельное расположение
Применяется для гибких и жестких соединений шин
Компактная и устойчивая конструкция позволяет выдерживать высокие механические и термические нагрузки
Механизм самоблокировки предотвращает размыкание при коротком замыкании
Сложная система контактов обеспечивает долгий срок службы и не требует обслуживания
Испытано в соответствии с национальными и международными стандартами, такими как IEC, ANSI, ГОСТ Р и GB

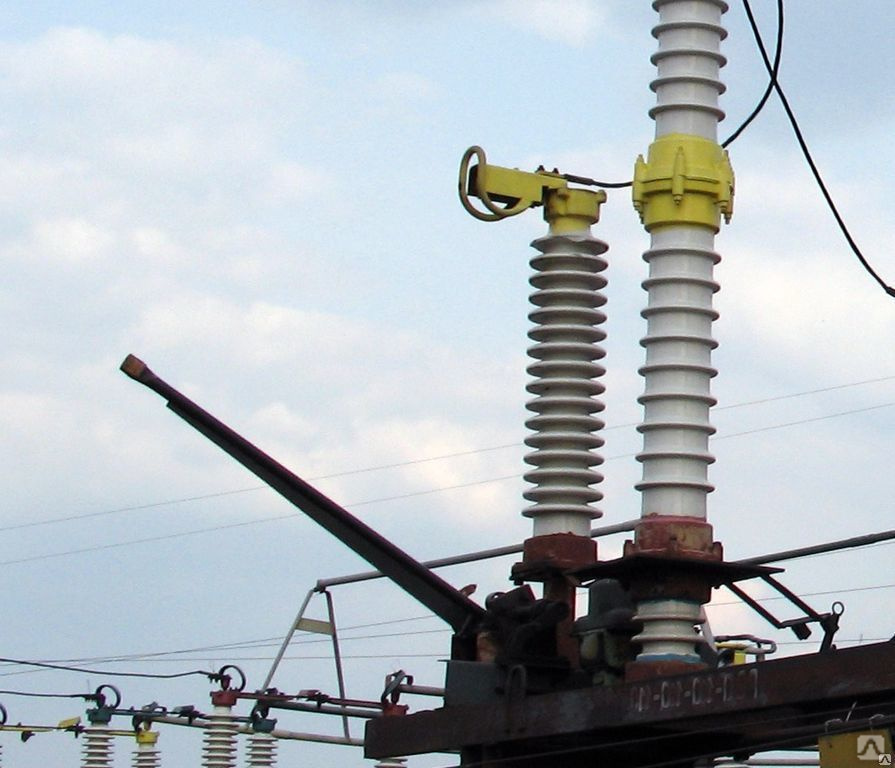

Путь тока вертикального разъединителя размыкается в вертикальном направлении, что делает возможным небольшое межфазное расстояние. Вертикальные разрывные разъединители совершают два движения: вертикальное качательное движение и вращательное движение вокруг собственной продольной оси.

Основные особенности и преимущества:

Большое расстояние между опорным и вращающимся изоляторами обеспечивает диэлектрическую прочность параллельной изоляции даже в условиях соляного тумана
Поставляется в готовом виде, что сокращает время, необходимое для установки и ввода в эксплуатацию
Доступен с самоблокирующимся механизмом и в различных цветах
Испытано в соответствии с национальными и международными стандартами, такими как IEC, ANSI, ГОСТ Р и GB

Наша технология разъединителей и заземлителей

Технология нашей продукции устанавливает международные тенденции. Мы постоянно обеспечиваем высокое качество благодаря оптимизированным производственным процессам, постоянному совершенствованию продукции и сертифицированной системе управления качеством.

Модульная конструкция

Все типы устройств/конструкций состоят из одних и тех же основных компонентов и в основном идентичны:

Текущий путь
Контактная система*

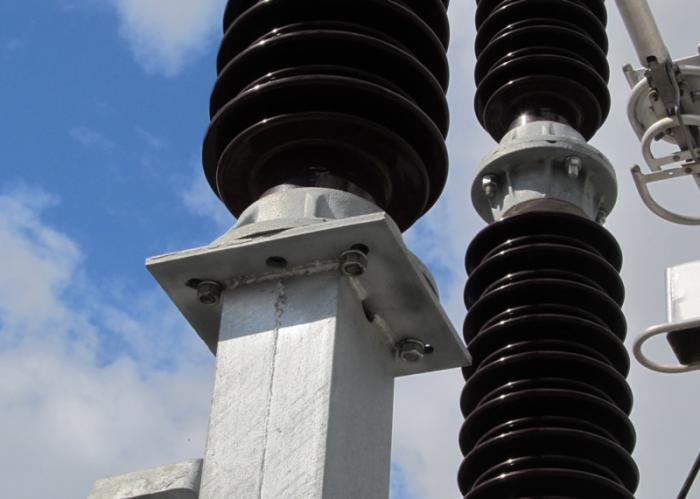

Опорный изолятор*
Вращающийся изолятор*
Опорная рама
Соединительные стержни**
Привод

* кроме пантографов

** кроме центральных разъединителей

Контактные системы

Наши контактные системы обладают следующими преимуществами:

В условиях короткого замыкания контактное усилие увеличивается
Высочайшая динамическая/термическая стабильность в случае утечки тока
Оптимизирован для применения с серебряным покрытием
Не требующий смазки раствор
Необслуживаемый (долгосрочный)
Многолетний опыт эксплуатации (+ 40 лет)
Наша концепция контактной системы во многом основана на оригинальной конструкции RUHRTAL

Гибкость материала
2 контакта на палец

Приложение 3DN1N00

Последняя разработка разъединителя с центральным разрывом, направленная на оптимизацию базовой рамы с путем тока S00

Приложение 3DN1S00

Новейшая оптимизация пути тока сочетает в себе нашу классическую контактную систему (R00) и современное плечо пути тока (I00)

Приложение 3DN1R00

Классическая контактная система с классическим токоведущим плечом

Используются пружины (нержавеющая сталь, дополнительный корпус)
1 точка контакта на палец

Приложение 3DN1I00

Наша современная контактная система и современное плечо тока на основе профиля (I00)
Прямой плоский палец

Приложение 3DN1B00

Наша современная контактная система и классический токопроводящий рычаг (B00)
Изогнутый плоский палец

Системы привода

Наши приводные системы обладают следующими преимуществами:

Полностью готовые и предварительно отрегулированные узлы упрощают установку и ввод в эксплуатацию
Прочный корпус из нержавеющей стали со степенью защиты IP 54, стандартная окраска
Может быть установлен на базе переключателя по запросу
Вспомогательный выключатель, испытанный по стандарту IEC, с самым высоким классом износостойкости для максимальной надежности
Противоконденсатный обогреватель
Соответствует последним международным стандартам, таким как IEC, ГОСТ Р и GB

Он состоит из трех основных компонентов: корпуса, редуктора с двигателем и электрического оборудования с вспомогательным выключателем. Встроенная в двигатель трансмиссия обеспечивает работу без технического обслуживания и безопасность, а также низкий уровень шума.

Технические характеристики

Характеризуется своими основными компонентами, такими как корпус и электрооборудование, а также работой с помощью блокируемого ручного рычага, что обеспечивает максимально возможную безопасность при ремонтных и сервисных работах.

Технические данные

Он состоит из основных компонентов, таких как корпус и электрическое оборудование, и имеет особое преимущество: он собирает сигналы и централизует однополюсные приводы или приводы разъединителя и заземления.

Технические характеристики

Глобальная производственная сеть

Наша глобальная производственная сеть гарантирует, что мы всегда доступны и близки к нашим клиентам.
Это снижает транспортные расходы и время доставки, а также снижает выбросы углекислого газа.

Загрузки и услуги Вы можете найти подробную информацию о наших разъединителях и заземлителях, а также информацию о наших услугах здесь.

Китайский производитель реклоузеров, Кабельные наконечники и соединения, Поставщик автоматических выключателей для наружной установки

Горячие продукты

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика, Торговая Компания, Группа Корпораций
	Основные продукты:	Реклоузер , Кабельный терминал и соединение , Открытый автоматический выключатель , Внутренний контроль и защита . ..
	Зарегистрированный капитал:	500 юаней
	Площадь завода:	1001~2000 квадратных метров
	Сертификация системы менеджмента:	ISO 9001, ISO 14001, ISO 14000, OHSAS/OHSMS 18001
	Среднее время выполнения:	Время выполнения заказа в пиковый сезон: 3-6 месяцев Время выполнения заказа в межсезонье: 3-6 месяцев

Ningbo Hyuan Power Industry Co. , Ltd была основана в 2006 году. Это профессиональная компания, которая занимается комплексной поставкой, проектированием, производством, консульством и обслуживанием оборудования и системы подстанции и передачи до 245 кВ 9.0003

Наша продукция включает в себя:

1,15 кВ/27 кВ/38 кВ, 50 Гц/60 Гц, 630 A/1250 A Самый передовой реклоузер в мире для монтажа на опоре и подстанции с протоколом IEC61850/DNP3.0 в соответствии с IEEE/ANSI/ стандарт МЭК;
…

Просмотреть все

PROJECT LIVE SMAPLE

10 шт.

ЯМУНА

ПРОЕКТ РЕАЛЬНЫЙ ОБРАЗЕЦ

PROJECT LIVE SAMPLE

Пошлите ваше сообщение этому поставщику

* От:

* Кому:

г-н Тайлихен

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

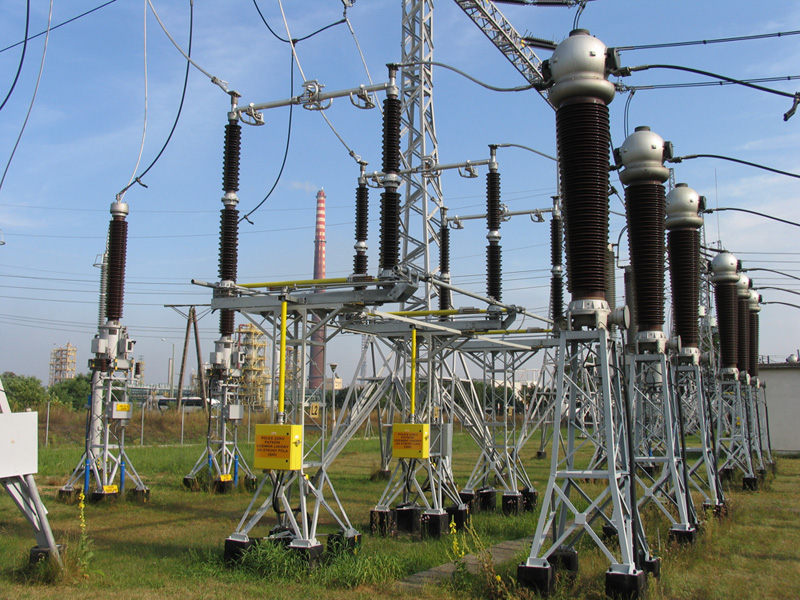

S / E Новый разъединитель Lampa 220 кВ

Профиль проекта

Проект Electric Power в Чили, в настоящее время находится на стадии

Получите всю информацию о S / E New Lampa 220 кВ Разъединитель , проект Electric Power. Свяжитесь с компаниями-контрактниками и их ключевыми контактами, отслеживайте этапы и этапы проекта, читайте связанные новости и многое другое. Некоторые вопросы по этой теме: Подстанции. Напишите нам на [email protected] или позвоните по телефону +56 (2) 29410300, чтобы запланировать демонстрацию нашей платформы.

Подстанции

Описание: Новые подстанции JMA 220 кВ, секционированные Ю/В Новый проект JMA 220 кВ, секционированный Ю/В, расположен в коммуне Килако, регион Биобио, и состоит из строительства секционной подстанции, называемой JMA и секционирование трех линий электропередачи: Проект New S/E Sectioning JMA 220 кВ является частью работ по расширению Национальной системы электропередачи Национальной объединенной системы (SIN), целью которой является укрепление, стабилизация и улучшение безопасности Национальной электрической системы. Таким образом, проект соответствует новым работам, включенным в План расширения указанной магистральной системы, выставленный на конкурс Министерством энергетики и установленный Постановлением об изъятии № 4 от 3 января 2019 года., который устанавливает план расширения национальной системы электропередачи на следующие двенадцать месяцев.

Чтобы продолжить чтение, подпишитесь на BNamericas и получите ключевую информацию о новом разъединителе Lampa 220 кВ S / E: контакты, новости, капиталовложения, изменения на этапе и многое другое.

Связанные компании

Получите ценную информацию о компаниях, участвующих в S/E New Lampa Разъединитель 220 кВ .

Связанные компании
Роль: Владелец

Связанные компании
Роль: Концессион/Оператор

Связанные компании
Роль:

9 9001 9006
. контактная информация ключевых лиц , работающих на S / E New Lampa 220 kV Disconnector .
Имя
Позиция: Генеральный директор (главный исполнительный директор)
Телефон:
Корпоративная электронная почта:
Название
Позиция: CFO (главный офицер)
.
Корпоративная электронная почта:
Имя
Должность: Менеджер по развитию бизнеса
Телефон:
Корпоративная электронная почта:
Имя
Позиция: Менеджер проекта
Телефон:
. Закупки
Телефон:
Корпоративная электронная почта:
Имя
Должность: Sales Manager
Phone:
Corporate email:
Name
Position: HR Director
Phone:
Corporate email:
Name
Должность: Начальник производства
Телефон:
Корпоративная электронная почта:
Название
Позиция: Менеджер по маркетингу
Телефон:
Корпоративная электронная почта:
Имя
Позиция: COO (Главный офицер Opering Office)
.
Корпоративная электронная почта:
Подпишитесь на BNamericas, чтобы получить доступ к компаниям, контактам и новостям, связанным с разъединителем S / E New Lampa 220 кВ .
Получите важную информацию о тысячах проектов в области электроэнергетики в Латинской Америке: на какой стадии они находятся, капиталовложения, связанные компании, контакты и многое другое.
Получите важную информацию о тысячах электроэнергетических компаний в Латинской Америке: их проекты, контакты, акционеры, связанные новости и многое другое.
Компания: Orion Power
Orion Power — чилийская компания, базирующаяся в Сантьяго, нацеленная на комплексное развитие проектов солнечной фотоэлектрической генерации с самого начала, включая лицензирование, комиссию…
Компания: Besalco Energía Renovable S.A. &nbsp(Besalco Energía Renovable)
*Эта компания находится в архиве базы данных BNamericas. Если вам нужна последняя информация об этой компании и ее деятельности, спросите нас.* Besalco Energía Renovable S.A. (Besalco Energí…
Компания: Andritz Chile Ltda.
Andritz Chile Ltda., дочерняя компания австрийской технологической группы Andritz AG, поставляет технологии и услуги для различных отраслей промышленности, в том числе целлюлозно-бумажной, гидроэнергетики,…
Распределенная генерация в Чили наблюдает
Windkraft инвестирует 34 млн долларов США в строительство двух ветряных электростанций, а чилийская торговая группа по возобновляемым источникам энергии Acera предоставляет последние данные об установленной мощности для…
Другие новости
S/E Новый Разъединитель Лампа 220 кВ?
Подпишитесь на BNamericas, чтобы получать новости, информацию о проектах и контактную информацию о тысячах компаний, ведущих бизнес в Латинской Америке.
Разъединители – GE Grid Solutions – Каталоги в формате PDF | Техническая документация
Добавить в избранное
{{requestButtons}}
Выдержки из каталога
Гибкие и надежные конфигурации компоновки до 1200 кВ
КТО МЫ Grid Solutions, подразделение GE Energy Connections, является мировым лидером в предоставлении решений, которые модернизируют энергосистему — управление и передача мощности от электростанции к потребителю. Уже более 100 лет Grid Solutions занимается разработкой, проектированием, производством и установкой широкого спектра интегрированных аппаратных и программных решений для коммунальных служб и энергоемких потребителей, включая нефтегазовую, нефтехимическую, горнодобывающую, металлургическую, водную, критически важную инфраструктурные и телекоммуникационные компании. Построен на интерполируемых конструкциях, отраслевых стандартах и глубокой предметной области…
Зачем разъединитель? Доводя экономию до крайности, некоторые компании предпочитают сокращать свое оборудование для обеспечения безопасности. На протяжении более 100 лет видимый зазор, обеспечиваемый разъединителями (или разъединителями), имел значение между жизнью и смертью — их отсутствие — это риск, на который просто не стоит идти. Разъединители изготавливаются в различных физических формах. В зависимости от конфигурации подстанции доступны различные конструкции в зависимости от воздушных и межфазных зазоров. При необходимости в вашем проекте могут быть учтены конфигурации для экономии места, например, с использованием пантографа. ..
Мировой лидер в области разъединителей Обширный портфель и установленная база GE является мировым лидером в области разъединителей (разъединителей) с 1960-х годов, имея 8 производственных предприятий и более 500 000 установленных опор в более чем 130 странах мира. Обширный ассортимент включает разъединители для приложений переменного тока до 1200 кВ, для приложений постоянного тока до 1000 кВ и для железнодорожных приложений. Разъединители GE доказали свою надежность в жарком климате Аризоны (США), Австралии и Судана и на экстремально холодных территориях Канады, России и Швеции, в тропическом…
Оборудование, ориентированное на качество Оставаться крупнейшим в мире производителем разъединителей означает постоянно совершенствовать наши технологии. Наши современные производственные мощности в Европе, Америке и Азии всегда нуждаются в новых и более эффективных организационных структурах. Производственные мощности GE были разработаны с учетом требований развивающихся технологий, чтобы обеспечить идеальное управление качеством компонентов и основных элементов разъединителей. Преимущества для клиентов • Высокая безопасность и надежность • Максимальная производительность • Сертифицированное качество в соответствии с ISO 9001 и ISO 14001 • Минимум…

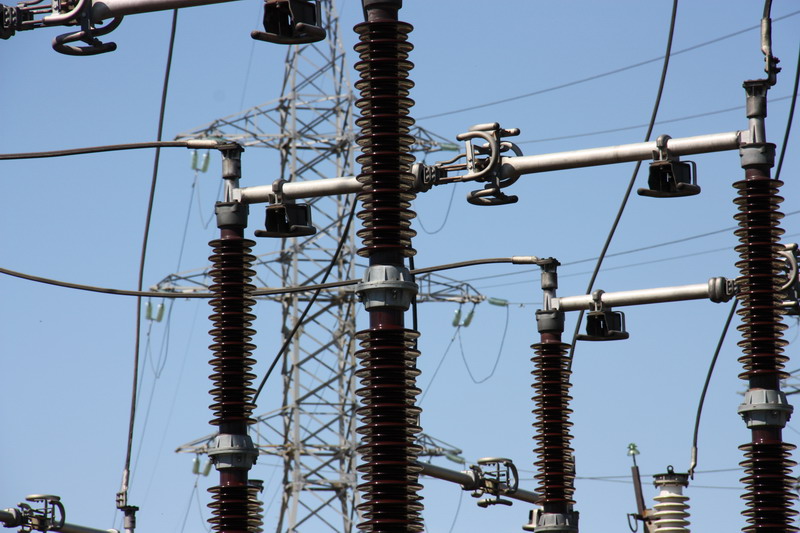

ЦЕНТРАЛЬНЫЙ РАЗРЫВ В конструкции с центральным разрывом два рычага вращаются, и разъединитель открывается в центре. Это наиболее часто используемый разъединитель с номинальным напряжением до 550 кВ. Центральный излом требует увеличения межфазного расстояния. ЦЕНТРАЛЬНЫЙ РАЗМЫКАТЕЛЬ ТИПА V Центральный разрыв типа V имеет два подвижных изолятора, установленных на небольшом общем основании. Его можно монтировать на упрощенные и экономичные несущие конструкции. Доступно до 145 кВ. ЗАЗЕМЛЯЮЩИЕ РАЗЪЕДИНИТЕЛИ Заземлители применяются для присоединения к заземляющим участкам подстанции или линии ВН для обеспечения безопасности персонала. Их можно комбинировать с любым…
КОЛЕННЫЙ ТИП Коленный тип имеет два фиксированных и один подвижный изолятор и требует ограниченного зазора над головой благодаря конструкции со складными рычагами. ПАНТОГРАФ и ПОЛУПАНТОГРАФ Оба типа разъединителей имеют один фиксированный и один вращающийся изолятор и обычно используются для соединения двух сборных шин двухъярусных подстанций. Расположенные по диагонали к оси сборных шин и фидеров, они обеспечивают очень четкое и, следовательно, безопасное расположение и решение для экономии места. Номинальный ток до 4000 А Короткое замыкание_до 80 кА, 1 с Номинальные параметры Напряжение123 кВ до 1000 кВ Номинальный ток до 5000 А Короткое замыкание…
Компания GE также предлагает решения для прерывания наведенных токов с помощью переключателей заземления. Эти токи возникают, когда заземленная линия проходит параллельно линии, находящейся под напряжением. GE производит различные модели заземлителей, которые соответствуют классу A или B стандарта IEC 62271-102 и рассчитаны на индуктивное значение тока до 525 А при напряжении 70 кВ. Стандарты и условия окружающей среды Возможности отключения GE разработала продукты, соответствующие международным стандартам IEC и IEEE, а также китайским национальным стандартам Великобритании. Ассортимент разъединителей GE может быть адаптирован практически для любых конкретных требований заказчика практически…
Все производственные площадки GE по производству разъединителей сертифицированы по стандартам ISO 9001 и ISO 14001. GE имеет четкую экологическую политику, и руководство считает, что устойчивое развитие компании должно достигаться в гармонии с окружающей средой и природными ресурсами. Оборудование для типовых испытаний Центр компетенций GE по разъединителям, расположенный в Новента-ди-Пьяве недалеко от Венеции, Италия, оснащен собственным высокопроизводительным испытательным оборудованием. Лаборатория для испытаний высокого напряжения, построенная в 1973 году и имеющая размеры 32 x 32 x 25 м, получила сертификат ISO/IEC 17025 от итальянского органа по аккредитации Accredia в…
Близость к клиенту От разработки проекта до ввода в эксплуатацию и послепродажного обслуживания клиентов GE уделяет большое внимание поддержанию долгосрочных отношений со своими клиентами. Всемирная сеть представителей GE поддерживает тесные контакты со своими клиентами по всему миру: GE помогает коммунальным предприятиям и промышленности решать проблемы, связанные с сетями. Сервис Специалисты GE готовы обеспечить быструю установку разъединителя и шеф-монтаж, если это требуется заказчику. Обучение Курсы обучения доступны для всех основных подразделений GE либо на месте, либо в учебных центрах GE….
Grid Solutions Grid Solutions, подразделение GE Energy Connections, является мировым лидером в предоставлении решений, которые модернизируют энергосистему — управление и передача энергии от электростанции к потребителю. Помощь в удовлетворении растущих потребностей в энергии Комплексный портфель Улучшение отказоустойчивости сети и энергоэффективности Экспертиза приложений Модернизация и оцифровка устаревшей инфраструктуры Инженерные услуги Использование возобновляемых источников энергии и диверсифицированного энергетического баланса Управление проектами Выездное обслуживание и техническое обучение
Воображение в действии GE Immeuble le Galilée 51 esplanade du Général de Gaulle 92907 La Défense Cedex France www. GEGridSolutions.com/Contact Тел: +44 (0)1785 250 070 Grid-AIS-L2-Disconnectors-0057-2016_07-EN . © 2016, General Electric Company и/или ее дочерние компании. Информация, являющаяся собственностью GE. Все права защищены. Никакая часть этого документа не может быть воспроизведена, передана, сохранена в поисковой системе или переведена на любой человеческий или компьютерный язык в любой форме или любыми средствами, электронными, механическими, магнитными, оптическими, химическими, ручными или иными, без разрешения предварительное письменное разрешение…
Все каталоги и технические брошюры GE Grid Solutions
Статические компенсаторы реактивной мощности
12 страниц
Синхронные конденсаторные системы
8 страниц
Высоковольтные системы постоянного тока
12 страниц
Kelman TRANSFIX
2 страницы
Kelman MINITRANS
2 страницы
MIG
3 страницы
DTR
4 страницы
SPM
8 страниц
ТОВ
3 страницы
MDS серии SD
4 страницы
MIC
2 страницы
Multilin F60
9 страниц
Модель PT7-1-150 и PT7-1-200
2 страницы
Модели PT7-2-150 и PT7-2-200
2 страницы
Модель PT6-2-125
2 страницы
Модель PT6-1-125
2 страницы
Модели PTW5-1-110 и PTW5-2-110
2 страницы
Модели PTG5-1-110 и PTG5-2-110
2 страницы
Модели PTG4-1-75 и PTG4-2-75
2 страницы
Модели PTW3-1-60 и PTW3-2-60
2 страницы
Модели PTG3-1-60 и PTG3-2-60
2 страницы
Модели PT3-1-45 и PT3-2-45
2 страницы
Модель 3PT3-60
2 страницы
Регуляторы напряжения
16 страниц
MIG II
8 страниц
Модель JVW-110C
2 страницы
Модель JVW-5AC-1
2 страницы
Модель JVW-5C
2 страницы
Multilin T60
9 страниц
Multilin 489
9 страниц
Multilin™ D25
8 страниц
Multilin D485
1 стр.
Multilin P485
1 стр.
MultiNet
3 страницы
iNET-II
4 страницы
MDS™ iNET 300
2 страницы
MDS iNET 900®
2 страницы
Multilin™ PQM II
8 страниц
Multilin L90
10 страниц
COSI
2 страницы
Причина DR60
4 страницы
Multilin 850
4 страницы
G650
8 страниц
Продукты для компенсации и фильтрации высокого напряжения
20 страниц
Гидран М2
2 страницы
Серия MultiLink ML3000
12 страниц
TN1U
4 страницы
Мультиплексор JungleMUX SONET
4 страницы
Multilin™ MM200
8 страниц
Multilin™ MM300
8 страниц
Multilin 339
16 страниц
Multilin 469
10 страниц
Multilin A60
6 страниц
Multilin 350
16 страниц
Multilin F650
12 страниц
Multilin 750/760
10 страниц
F35
8 страниц
345
12 страниц
745
8 страниц
Multilin G30
9 страниц
Обзор коробки передач
9 страниц
Реакторы с воздушным сердечником
8 страниц
Multilin HardFiber System
14 страниц
Multilin UR и URPlus
18 страниц
Multilin C30
6 страниц
Конденсаторы среднего напряжения в металлическом корпусе и блоки фильтров подавления гармоник
12 страниц
Защита от перенапряжения для вращающихся машин переменного тока
8 страниц
Регуляторы напряжения
16 страниц
Опыт в области силовых трансформаторов для приложений высокого напряжения постоянного тока
2 страницы
Технология g3
2 страницы
Выпрямитель
4 страницы
RMIO
2 страницы
MiCOM Agile P54A/B
2 страницы
MultiSync™ 100
6 страниц
Multilin G60
9 страниц
Multilin D400
12 страниц
GL 107X
2 страницы
CGVB-05
2 страницы
КОТЭФ
4 страницы
Подставка с регулируемой высотой
2 страницы
Решения для высоковольтной передачи
8 Стр.
FK
4 страницы
B65
4 страницы
Сетевой трансформатор Safe-NET
8 страниц
Зеленые силовые трансформаторы
4 страницы
Трансформаторные решения для всей сети
24 страницы
COSI-RogoFlex
2 страницы
Grid-GA-L3-COSI_CEVT
2 страницы
P50 Agile P154 / P253
4 страницы
MiCOM Agile P24x
8 страниц
Система защиты двигателя 269 Plus
8 страниц
239 Защита двигателя
8 страниц
Грозозащитный разрядник IEEE/IEC Разрядники для приложений переменного и постоянного тока
16 страниц
Трансформаторы трехфазные до 1500 МВА
12 страниц
Баковые автоматические выключатели Брошюра
20 страниц
Решения для сетей Предоставление решений для модернизации сети
46 страниц
Силовые трансформаторы
8 страниц
сморб
3 страницы
MIF II
8 страниц
Серия SR
2 страницы
735/737
4 страницы
спрятал
2 страницы
дтп
5 страниц
Маслонаполненный IEC и SF
12 страниц
Распределительное устройство с элегазовой изоляцией
24 страницы
Гибкий встроенный трансформатор РЕШЕНИЕ
6 страниц
Multilin UR и UR Plus
18 страниц
M60
8 страниц
Брошюра о автоматических выключателях под напряжением
20 страниц
Высоковольтные разъединители Брошюра
20 страниц
Брошюра о платформе MDS Orbit
12 страниц
Брошюра о профессиональных услугах цифровой энергетики и промышленных коммуникаций
12 страниц
Цифровая энергетика Промышленные коммуникации Нефть и газ Брошюра
12 страниц
Цифровая энергетика Промышленные коммуникации Горнодобывающая промышленность Брошюра
12 страниц
Брошюра о цифровой добыче энергии
2 страницы
Сравнить
Удалить все
Сравнить до 10 продуктов

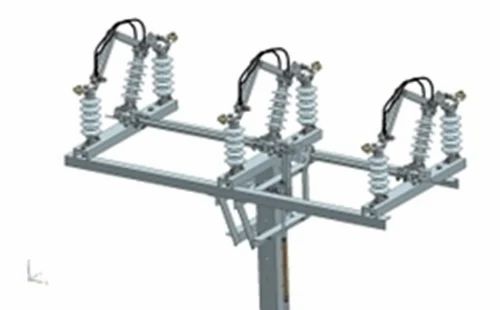

Tritech Disconnectors(Ind) Pvt.
Ltd. | Фирма, сертифицированная по стандарту ISO 9001:2015, и один из ведущих производителей изоляторов в Индии.

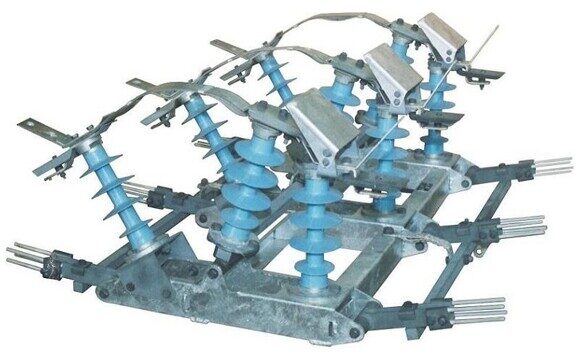

Применение:
Разъединители/разъединители представляют собой предохранительные устройства с механическим приводом, встроенные для электрической изоляции системы. Открытое положение обеспечивает безопасную и желаемую изоляцию. Следовательно, они широко используются в высоковольтных установках, схемах передачи и распределения для изоляции части или всей электрической системы для проведения технического обслуживания, ремонта и подобных действий, когда система должна быть изолирована от входного питания.
Типы
Детали Для сети Для Земли
Номинальное напряжение 11 кВ, 22 кВ, 33 кВ, 66 кВ, 110 кВ, 132 кВ, 220 кВ 11 кВ, 22 кВ, 33 кВ, 66 кВ, 110 кВ, 132 кВ, 220 кВ
Максимальное напряжение системы 12 кВ, 24 кВ, 36 кВ, 72,5 кВ, 123 кВ, 145 кВ, 245 кВ 12 кВ, 24 кВ, 36 кВ, 72,5 кВ, 123 кВ, 145 кВ, 245 кВ
Текущий рейтинг 400А, 630А, 800А, 1250А, 1600А, 2000А, 2500А 400А, 630А, 800А, 1250А, 1600А, 2000А, 2500А
Тип 1) Тип стука
2) Поворотно-поворотный тип
3) Горизонтальный двойной разрыв (HDB)
4) Вертикальный одиночный разрыв (VSB)
5) Горизонтальный одиночный разрыв (HSB)
6) HDB с UNDERHUNG
Тип стука
Значение STC Для :
1) 11 кВ – 13,1 кА в течение 3 секунд
2) 33 кВ – 31,5 кА в течение 3 секунд
3) 66 кВ – 40 кА за 3 секунды
4) 132 кВ – 40 кА за 3 секунды
5) 220 кВ – 40 кА на 3 секунды
6)400 кВ – 40 КА за 3 секунды Для :
1) 11 кВ – 13,1 кА в течение 3 секунд
2) 33 кВ – 26,5 кА в течение 3 секунд
3) 66 кВ – 40 кА за 3 секунды
4) 132 кВ – 40 кА за 3 секунды
5) 220 кВ – 40 кА на 3 секунды
6)400 кВ – 40 КА за 3 секунды
Рабочий механизм Моторизованный привод, ручной редуктор, ручной привод (по требованию заказчика)
Опорная конструкция Структура типа трубы и структура типа решетки / канала (по требованию заказчика)
Утечка изолятора Нормальная утечка тока (25 мм/кВ) ИЛИ повышенная утечка тока (31 мм/кВ) (по требованию заказчика)
Разрешение на испытания
После испытаний, проведенных Ассоциацией исследований и разработок в области электротехники, Вадодара и Центральным исследовательским институтом энергетики в Бхопале, одобренным в соответствии с IS-9921 (части I–V) / IEC-60129 / IEC-62271 (102)
Кратковременный тест тока для сетевого выключателя и заземлителя.
Испытание на повышение температуры.
Испытание на стойкость к импульсу молнии.
Испытание на стойкость к напряжению частоты в сухом состоянии.
Испытание на стойкость к напряжению промышленной частоты во влажном состоянии.
Испытание на механическую износостойкость.
Тест на коронавирус RIV.
Сейсмические испытания.
Все типы клеммных соединителей AL прошли типовые испытания.
Характеристики
Проектирование с использованием новейшего программного обеспечения STAAD, техническое совершенство и отсутствие обслуживания.
Прочная конструкция.
Стабильность контактного давления и контактного сопротивления в течение длительного времени.
Предусмотрены регулируемые рупорные стержни, обеспечивающие зацепление и отсоединение подвижного лезвия с фиксированным контактом.
Выдерживает высокие статические нагрузки без деформации.
Наличие индивидуального стопора для выравнивания подвижной лопасти с фиксированным контактом на каждой фазе.
Защита механизма от воздействия окружающей среды обеспечивается «закрытым кожухом», полностью закрывающим поворотно-поворотный механизм, исключающим попадание загрязняющих веществ, а именно. дождевая вода, снег, пыль или любые посторонние материалы, которые в противном случае могут привести к неправильной работе изолятора.
С точки зрения эксплуатации как хлопковая, так и поворотно-скручивающая конструкция очень плавная.
Медная трубка, предназначенная для вращения и поворота, имеет две латунные втулки, которые действуют как самосмазывающиеся для обеспечения плавного движения.
Приводной механизм
Оба разъединителя, сетевой и заземлитель, оснащены одним рабочим механизмом для индивидуальной работы. Изоляторы оснащены ручным или моторизованным приводом, установленным под основанием и рукояткой управления, блоком управления на доступной высоте. Разработан общий рабочий механизм, который включает в себя танденную трубу для всех трех фаз для сети и аналогичную для заземляющего выключателя. Отдельные фазы могут быть выровнены для достижения необходимого контакта путем надвигания необходимых групп фаз на танденную трубу.
Ручной привод:
Ручной привод снабжен рукояткой управления.
В целях безопасности ручка управления снабжена изоляцией. В качестве изоляционного материала мы используем термоусаживаемые рукава для изоляторов и ПВХ рукава для выключателей AB.
Операционные коробки, соответствующие степени защиты IP-55 / IP-67, поставляются и изготавливаются из листа MS / AL / SS (с порошковым покрытием / окрашенным).
Устройство блокировки.
Предохранители для сети и земли попеременно в открытом и закрытом положениях.
Моторный привод:
Двигатель и червячный редуктор соединены для увеличения выходного крутящего момента.
Предусмотрена защита от перегрузки.
Может быть предоставлено дистанционное управление – опционально.
Встроены сертифицированные вспомогательные переключатели
.
Операционные коробки, соответствующие степени защиты IP-55 / IP-67, поставляются и изготавливаются из листа MS / AL / SS (с порошковым покрытием / окрашенным).
Блокировочное устройство.
Предохранители для сети и земли попеременно в открытом и закрытом положениях.
Установка
Основные сборки и подузлы изоляторов и заземлителей выполняются на месте. Все три отдельные фазы выровнены и собраны на соответствующем основании. Отдельное руководство по установке обеспечивает легкую, безопасную, беспроблемную и быструю установку без использования специальных инструментов.
Основной монтаж на месте
Монтаж конструкции.
Монтаж отдельной фазы на конструкцию.
Установка заземляющего переключателя и привода на конструкции.
Подключение для питания через плетеные медные гибкие и клеммные соединители.
Техническое обслуживание
Ежегодное техническое обслуживание для бесперебойной работы.
Конструкция изоляторов полностью не требует технического обслуживания. Но, учитывая безопасность эксплуатации в будущем, мы рекомендуем проводить периодические проверки.
Проверка может проводиться визуально или с помощью оборудования в зависимости от критичности, доступных режимов оборудования и будущих требований, рабочего/нерабочего периода.
Смазка может производиться в период простоя через масленки, предназначенные для вращающихся частей.
Услуги
Мы также обеспечиваем установку, монтаж, техническое обслуживание по мере необходимости.
Горячее цинкование опорных конструкций для подстанций, порталов, изоляторов и другого оборудования
Современная установка для горячего цинкования погружением.
Мы являемся одной из индийских компаний-производителей изоляторов с собственной установкой для горячего цинкования.
Размер котла для цинкования: 6,50 м (длина) x 0,8 м (ширина) x 1,4 м (глубина).
Мощность: 900-1000 тонн в месяц.
Раздел 2 – Распределительное устройство подстанции
Похожие документы
НАРУЖНЫЕ РАЗЪЕДИНИТЕЛИ Подразделение ACTOM (Pty) Ltd.
НАРУЖНЫЕ РАЗЪЕДИНИТЕЛИ Подразделение ACTOM (Pty) Ltd НАРУЖНЫЕ РАЗЪЕДИНИТЕЛИ ACTOM Односторонний размыкатель (SSB) Разъединитель 22-132 кВ, 800-1 А, 25 ка – 3с Типовой подшипниковый узел. Диапазон напряжения от 11 кВ до 132 В
Дополнительная информация
Выключатели высоковольтные 3АП1/2 72,5 кВ до 550 кВ. Передача и распределение электроэнергии
Высоковольтные автоматические выключатели AP/ от 7,5 кВ до 550 кВ Передача и распределение электроэнергии Высоковольтные автоматические выключатели AP/ теперь применимы для 550 кВ Десятилетия нашего опыта в высоковольтной коммутации
Дополнительная информация
Параллельный вертикальный разрыв (VBP) / Наклонный вертикальный разрыв (VBS)
Август 2009 г. Вертикальный параллельный размыкатель (VBP) / Наклонный вертикальный размыкатель (VBS) Тип VBPA (алюминий) / Тип VBPC (медь) Тип VBSA (алюминий) / Тип VBSC (медь) PASCOR Технология воздушных выключателей PASCOR предлагает
Дополнительная информация
LV MCC РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО НИЗКОГО НАПРЯЖЕНИЯ ЦЕНТР УПРАВЛЕНИЯ ДВИГАТЕЛЯМИ РУКОВОДСТВО ПО ПРОДУКЦИИ
LV MCC РУКОВОДСТВО ПО ПРОДУКЦИИ ЦЕНТРА УПРАВЛЕНИЯ ДВИГАТЕЛЯМИ НИЗКОГО НАПРЯЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА 380/415/690 В перем. 0003
Дополнительная информация
Изделия среднего напряжения. Дугозащищенное распределительное устройство с воздушной изоляцией ЗН1 12 кВ для первичного распределения
Продукция среднего напряжения ZN1 Дугостойкое распределительное устройство с воздушной изоляцией 12 кВ для первичного распределения ZN1 инновационное распределительное устройство для требований к распределению электроэнергии ABB ZN1 первичное распределительное устройство
Дополнительная информация
РУ 3,6кВ~40,5кВ. tgood.com. Энергия. Быстро.
РУ 3,6кВ~40,5кВ tgood.com Энергетика. Быстро. TGOOD ежегодно производит более 5000 распределительных устройств для проектов по всему миру. ОБЗОР ПРОДУКЦИИ Встроенный компонент подстанции
Дополнительная информация
Разъединители и заземлители от 36 кВ до 800 кВ
Передача и распределение электроэнергии Разъединители и заземлители от 36 кВ до 800 кВ Ruhrtal & Siemens: сильная и успешная команда Мы производим высококачественные высоковольтные разъединители и заземлители
Дополнительная информация
Сеть постоянного тока низкого напряжения.
Компактный NSX DC PV. Автоматические выключатели и выключатели-разъединители для солнечных батарей.
Низковольтная сеть постоянного тока Compact NSX DC PV Автоматические выключатели и выключатели-разъединители для солнечных батарей Каталог 2012 Compact NSX DC PV Полное предложение постоянного тока для солнечных батарей от 80
Дополнительная информация
Технические характеристики трехфазного секционатора AutoLink. Сфера. Общий. Применимые стандарты. Принцип работы
Область применения Настоящая спецификация устанавливает минимальные требования к механически связанным трехфазным электронным секционным выключателям для использования на наружных воздушных линиях среднего напряжения 15, 27 и 38 кВ. Электронный
Дополнительная информация
КОНДЕНСАТОРЫ СРЕДНЕГО И ВЫСОКОГО НАПРЯЖЕНИЯ, КОНДЕНСАТОРНЫЕ БЛОКИ И СИСТЕМЫ
КОНДЕНСАТОРЫ СРЕДНЕГО И ВЫСОКОГО НАПРЯЖЕНИЯ, БЛОКИ КОНДЕНСАТОРОВ И СИСТЕМЫ Meher Capacitors предлагает надежные и инновационные продукты и решения в области компенсации реактивной мощности, качества электроэнергии и энергии
Дополнительная информация
S 700 К точечная машина.
Надежная установка точек. www.siemens.com/mobility
Стрелочный автомат S 700 K Надежная установка стрелочных переводов www.siemens.com/mobility Стрелочный автомат S 700 K На правильном пути Стрелочные автоматы являются важным фактором безопасности на железнодорожном транспорте. Им нужно
Дополнительная информация
Интеллектуальное распределительное устройство AX1 для среднего напряжения
Интеллектуальное распределительное устройство AX1 для среднего напряжения Лейф Лундин, менеджер по исследованиям и разработкам, подразделение среднего напряжения и компактных подстанций, ABB Distribution, Швеция Резюме Недавно выпущенный
Дополнительная информация
РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТЫ СРЕДНЕГО НАПРЯЖЕНИЯ CE-BF. ДО 40,5 кв. CE-BF-C-en-REV.00 2012.4
CE – BF – C – en – REV. 00 2012.4 ПРИМЕНЕНИЕ Распределительные щиты CE-BF до 40,5 кВ предназначены для использования в общественных и промышленных распределительных сетях до 40,5 кВ для эксплуатации и защиты линий, трансформаторов,
Дополнительная информация
Полный спектр потребительских распределительных щитов и распределительных устройств
Распределение электроэнергии Полный ассортимент потребительских распределительных щитов и распределительных устройств www.nhp.com.au/mod6 Линейка потребительских распределительных щитов и распределительных устройств MOD6 специально разработана для бытовых и коммерческих нужд
Дополнительная информация
ЮниГеар ZS1. Распределительное устройство среднего напряжения, защищенное от дуги, с воздушной изоляцией для первичного распределения
UniGear ZS1 Распределительное устройство среднего напряжения с защитой от дуги и воздушной изоляцией для первичного распределения UniGear ZS1: инновационное решение для всех требований к установке ABB UniGear среднего напряжения в металлическом корпусе,
Дополнительная информация
NATUS NES / NES-H Выкатные распределительные устройства среднего напряжения.
Безопасное распределение энергии, отвечающее самым высоким промышленным требованиям
NATUS NES / NES-H Выдвижные распределительные устройства среднего напряжения Безопасное распределение энергии, отвечающее самым высоким промышленным требованиям Распределительные устройства NATUS ваши преимущества минимальное использование изоляционного материала
Дополнительная информация
Единые требования к системам напряжением от 1 кВ до 15 кВ
(1991 г.) (Ред. 1, май 2001 г.) (Ред. 2, июль 2003 г.) (Ред. 3, февраль 2015 г.) Унифицированные требования к системам напряжением от 1 кВ до 15 кВ 1. Общие положения 1.1 Область применения К
применяются следующие требования.
Дополнительная информация
ЖЕЛЕЗНОДОРОЖНЫЕ КОНТАКТЫ. Компоненты и системы для электрификации железнодорожных путей. ибемо
Соединители, зажимы, компенсирующие устройства, изоляторы и защитное оборудование для воздушных контактных линий ЖЕЛЕЗНОДОРОЖНЫЕ КОНТАКТЫ Компоненты и системы для электрификации железнодорожных линий. Добро пожаловать на
Дополнительная информация
Р.К.К.Б. двухполюсный LEXIC
87045 LIMOGES Cedex Телефон: (+33) 05 55 06 87 87 Факс: (+ 33) 05 55 06 88 88 R.C.C.B. двухполюсный LEXIC 089 09.06.10/11/12/15/16/17/18/ 27/28/29/30/35, СОДЕРЖАНИЕ СТРАНИЦЫ 1. Электрические и механические характеристики…
Дополнительная информация
3.1.1 Полные типовые испытания и плановые испытания в соответствии с пунктами 8 2 и 8 3. 4.0 Инструкции по установке, эксплуатации и техническому обслуживанию
СПЕЦИФИКАЦИЯ НА РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТ НИЗКОГО НАПРЯЖЕНИЯ SEN I D E X Описание 10 СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ 11 Стандарты 12 Общие условия эксплуатации 13 Общее описание распределительного щита 131 Структура 132
Дополнительная информация
e 2 Технический паспорт распределительного устройства среднего напряжения ALPHA K-1.
1.2 RU
e 2 Технический паспорт распределительного устройства среднего напряжения ALPHA K-1.1.2 RU Мы создаем идеи силой! ELEKTROMETAL ENERGETYKA SA – новая польская компания, предлагающая решения для электроэнергетики. Наши услуги
Дополнительная информация
РАССМОТРЕН МЕНЕДЖЕРОМ КАПИТАЛЬНЫХ ПРОЕКТОВ (ДЭН РЕДДИ) ГЕНЕРАЛЬНЫМ МЕНЕДЖЕРОМ ПО ОБОРУДОВАНИЮ, ИНЖИНИРИНГУ И УПРАВЛЕНИЮ АКТИВАМИ (HAMILTON NXUMALO)
SA Port Operations ТИП ДОКУМЕНТА: ССЫЛКА EEAM-Q-014 (ИСХОДНАЯ СПЕЦИФИКАЦИЯ HE8.2.3 Ver5) РЕДАКЦИЯ 0 НАЗВАНИЕ СПЕЦИФИКАЦИИ: СПЕЦИФИКАЦИЯ ДЛЯ ЭЛЕКТРОДВИГАТЕЛЕЙ И ГЕНЕРАТОРОВ СТРАНИЦА 0 из 07 СОСТАВЛЕНО
Дополнительная информация
Брошюра о продукте Многофункциональное распределительное устройство PASS M00 72,5 кВ Гибкие и компактные распределительные устройства для ветряных электростанций
Брошюра о продукте Многофункциональное распределительное устройство PASS M00 72,5 кВ Гибкие и компактные распределительные устройства для ветряных электростанций Будущее ветряных электростанций По мере того, как морские ветряные электростанции движутся к развертыванию более высокой мощности
Дополнительная информация
Вводы трансформаторов для ГИС
Вводы трансформаторов для ГИС Соединения масло-элегаз GARIP RTKG 725-55 кв SQS сертифицированы по ISO 91 / ISO 141 Вводы RIP – Технология для элегаза / масла – Вводы В современных распределительных устройствах с металлическим корпусом SF6-газ
Дополнительная информация
www.
siemens.com/energy Высоковольтные автоматические выключатели типа 3AP от 72,5 до 800 кв Ответы на вопрос об энергии.
s www.siemens.com/energy Высоковольтные автоматические выключатели типа AP от 7,5 кВ до 800 кВ Ответы на вопрос об энергии. Высоковольтные автоматические выключатели AP до 800 кВ Десятилетия нашего опыта в области высокого напряжения
Дополнительная информация
Серия 8146/5-V37 и серия 8150/5-V37
www.stahl.de > Четкое назначение, безопасная технология, простая установка > Интеллектуальная конструкция (только один поворотный привод для частотно-регулируемых приводов) 20 мс опережающий вспомогательный контакт для безопасного отключения двигателя
Дополнительная информация
Элегазовое распределительное устройство с элегазовой изоляцией типа SDF на 170 кВ
Трехфазное распределительное устройство с элегазовой изоляцией типа SF 6 типа SDF на 170 кв 06B1-E-0001 С надежной технологией и структурой Fuji Electric как производитель комплексного оборудования для подстанций
Дополнительная информация
Обзор портфолио Modular Systems для ветроэнергетики Продукты для сбора электроэнергии и подключения к сети
Обзор портфолио модульных систем для ветроэнергетики Продукция для сбора электроэнергии и подключения к сети Слайд 1 Портфолио модульных систем для ветроэнергетики Энергия ветра — определение Ветряная турбина — это устройство, преобразующее кинетическую энергию
Дополнительная информация
Автоматический выключатель LTB D с моторным приводом.
Моторный привод. ABB PP/H/HV – Стр. 1. Изд. 2006-04
Автоматический выключатель LTB D с моторным приводом Моторный привод ABB PP/H/HV — Страница 1 Изд. 2006-04 Технология Традиционная технология Традиционный пружинный привод: Включающий механизм ABB PP/H/HV — Страница 2 Отключение
Дополнительная информация
SENTRON Коммутационные и защитные устройства Воздушные автоматические выключатели
Siemens AG 9 SENTRON Устройства коммутации и защиты Автоматические защитные устройства 5 5/ Введение 3WL Автоматические защитные устройства 3WL Воздушные защитные устройства/ Неавтоматические воздушные защитные устройства до 63 A (AC) 5/6 Общее
Дополнительная информация
Аппаратура контроля давления масла-sf 6. вводов типа ГОЭК
Оборудование контроля давления для проходных изоляторов типа GOEK, тип GOEK. Руководство по установке и техническому обслуживанию 5693 827-6 ru, ред. 3, 30.01.2002. Этот документ нельзя копировать без нашего письменного разрешения, а также
. Дополнительная информация
Невыдвижные автоматические выключатели
Спецификация Невыдвижные автоматические выключатели 200A 0 CN2-T1 Внутри/вне помещения Нормальный номинальный ток 200A 12кВ 16кА 3 секунды 75кВ BIL 13,8кВ 21кА 3 секунды 95 кВ BIL O O Заземлитель Cale 16 кА 3 секунды Cale
Дополнительная информация
Баковый автоматический выключатель 72PM40-C Надежность, подтвержденная стандартными платформами
Баковый автоматический выключатель 72PM40-C Доказанная надежность благодаря общим платформам Инновации АББ для меняющихся требований Компания АББ (www.abb.com) является лидером в области технологий электроснабжения и автоматизации, которые позволяют коммунальным предприятиям
Дополнительная информация
Аварийный останов В качестве устройства аварийного выключения/аварийной остановки.
Стандарты Согласно IEC/EN 60204-1, VDE 0113, часть 1
Главный выключательНакладной монтаж П3-63/И4/СВБ Артикул №. 207343 Каталожный №. SP3-063-I4CRQ IP65 Программа поставки Ассортимент Выключатели-разъединители Основная функция Главные выключатели Выключатели обслуживания Ручной
Дополнительная информация
ELEKTROTEHNI KO PODJETJE Leskoπkova cesta 12, 1000 Любляна, СЛОВЕНИЯ
ТОиР Модульное Разделильное Омаре д.о.о. ELEKTROTEHNI KO PODJETJE Leskoπkova cesta 2, 000 Ljubljana, LOVENIA MC GENERAL Когда использовать? MC – модульные шкафы КРУ проходят типовые испытания, КРУ заводского изготовления,
Дополнительная информация
ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКОЙ ИЗОЛЯЦИИ ВН ОБОРУДОВАНИЯ ДО 33кВ
1. ОБЛАСТЬ ПРИМЕНЕНИЯ В этом документе подробно изложены требования PowerSystems к электрическим испытаниям высоковольтного оборудования до 33 кВ включительно. 2. ПРОТОКОЛ О ВЫПУСКЕ Это справочный документ. Текущая версия Controlled
Дополнительная информация
Автоматические выключатели-разъединители ABB Повышение эксплуатационной готовности подстанции и снижение воздействия на окружающую среду
Разъединяющие автоматические выключатели АББ Повышение эксплуатационной готовности подстанции и меньшее воздействие на окружающую среду Авторы Карл Эйнар Сёльвер, ABB High Voltage Products Расмус Ларссон, ABB High Voltage Products 2 ABB ABB
Дополнительная информация
КРУЭ 3АП1 ДТК на 145 кВ и 245 кВ
КРУЭ АР1 ДТК высокого напряжения на 1 кВ и кВ Ответы по энергетике. AP1 DTC Соответствие требованиям наших клиентов Опыт, на который можно положиться – в любое время и в любом месте Десятилетия опыта работы с высоковольтным оборудованием
Дополнительная информация
Портфолио решений.
Распределительные устройства высокого и среднего напряжения
Портфолио решений Распределительные устройства высокого и среднего напряжения Efacec Распределительное устройство Efacec является ведущей компанией в Португалии и мировым лидером в разработке решений для производства электроэнергии, передачи,
Дополнительная информация
ELEKTROTECHNISCHE WERKE FRITZ DRIESCHER & SÖHNE GMBH D-85366 MOOSBURG ТЕЛ. +49 87 61 6 81-0 ФАКС +49 87 61 68 12 30
40 DIESCHER – Низковольтная система выключателей-разъединителей с предохранителями 40 Номинальный ток до 445 A 40 84 40 40 ELEKTROTECHNISCHE WERKE FRITZ DRIESCHER & SÖHNE GMBH D-8566 MOOSBURG TEL. +49 87 6 6 8-0 ФАКС +49 87 6
Дополнительная информация
Модульные системы, PPMV, 2014 UniPack-G Компактная вторичная подстанция из полиэстера, армированного стекловолокном
Модульные системы, PPMV, 2014 г. UniPack-G Компактная вторичная подстанция из полиэстера, армированного стекловолокном Индекс Новости Введение Приложения и сегменты Основные компоненты Применимые стандарты Технические характеристики
Дополнительная информация
РАЗЪЕДИНИТЕЛИ И ВЫКЛЮЧАТЕЛИ НАГРУЗКИ для железных дорог
РАЗЪЕДИНИТЕЛИ И ВЫКЛЮЧАТЕЛИ НАГРУЗКИ для железных дорог GRID Разъединители и выключатели нагрузки для железных дорог Alstom Grid поставляет решения для передачи по всему миру коммунальным предприятиям и крупным промышленным клиентам, которые ищут более умные,
Дополнительная информация
Siemens AG Power Transmission and Distribution Отделение среднего напряжения Mozartstr. 31c
Эрланген Германия. www.siemens.com
Siemens AG Power Transmission and Distribution Отделение среднего напряжения Mozartstr. 31c
Erlangen Germany www.siemens.com/energy По вопросам передачи и распределения электроэнергии обращайтесь по телефону
Дополнительная информация
Изделия среднего напряжения UniSec для интеллектуальных сетей Вторичное распределительное устройство среднего напряжения с воздушной изоляцией
Изделия среднего напряжения UniSec для интеллектуальных сетей Распределительные устройства вторичного распределения среднего напряжения с воздушной изоляцией Указатель 3 Обзор 4 Уровни стандартов 6 Мониторинг и управление 7 Измерения 8 Защита и логика
Дополнительная информация
Стандарты, упомянутые в этом документе
Стандарты, упомянутые в этом документе Где можно заказать публикации МЭК? Центральный офис Международной электротехнической комиссии 1, улица Варембе, Женева – Швейцария. Документация
Дополнительная информация
Преимущества стационарного распределительного устройства с автоматическим выключателем
Преимущества распределительного устройства с фиксированным автоматическим выключателем Лайонела Маккея, EDF Energy, и Майка Адамса, Schneider Electric Ltd. Дополнительная информация
Наш бренд СИЛА ДИНАМИЧЕСКАЯ СТРАСТЬ ОБЯЗАТЕЛЬСТВО ТВОРЧЕСТВО. Сильный бренд для сильных продуктов: 8PU Premium. МВ Энергия
Наш бренд Сильный бренд для сильных продуктов: бренд ENERGOLINE представляет наш портфель продуктов ПРОМЫШЛЕННЫХ СИСТЕМ РАСПРЕДЕЛЕНИЯ. Наша продукция отличается высокой степенью безопасности, гибкостью
Дополнительная информация
ПРЕИМУЩЕСТВА ЗА ВАМИ
ПРЕИМУЩЕСТВА ДЛЯ ВАС Новые выключатели/выключатели несоответствия “R0-DR0” обладают особыми характеристиками, которые сильно отличают их от обычных переключателей, представленных на рынке. Ниже перечислены некоторые из многих
Дополнительная информация
Устройство защиты от ограничения тока для систем с номинальным напряжением 2,8–38 кВ и непрерывным током до 5000 А.
Устройство защиты от ограничения тока для систем с номинальным напряжением 2,8–38 кВ и непрерывным током до 5000 А. Уменьшение вспышки дуги и дугового разряда Защита сети Адаптация SCADA Применение внутри/вне помещений Professional
Дополнительная информация
Напряжение Номинальное рабочее напряжение [кВ] 12 24 Номинальное выдерживаемое напряжение промышленной частоты [кВ] 28 50 Номинальное выдерживаемое напряжение грозового импульса [кВ] 75 125
Стандарты и правила IEC 62271-200; VDE 0671-200; BS EN 62271-200 Технические данные MC3-12 MC3-24 Напряжение Номинальное рабочее напряжение [кВ] 12 24 Номинальное выдерживаемое напряжение промышленной частоты [кВ] 28 50 Номинальное
Дополнительная информация
Основной блок CAS 36 Ring
Сети распределения электроэнергии Каталог основных блоков Ring 2008 Новый путь к совершенствованию ваших электроустановок Комплексное предложение Ассортимент является частью комплексного предложения продуктов, идеально подходящих для
Дополнительная информация
РУКОВОДСТВО ПО ПРОДУКЦИИ.
Вакуумные контакторы IEC среднего напряжения SL
РУКОВОДСТВО ПО ПРОДУКЦИИ SL Вакуумные контакторы IEC среднего напряжения Содержание 1 Обзор Введение…………………………….. …………….2 Характеристики ………………………….. …………………………..2
Дополнительная информация
DS 600. Бесконтактный датчик измерения тока на основе феррозондового затвора 600 A rms
DS 600 Бесконтактный датчик измерения тока на основе феррозондового датчика 600 A rms DS 600 относится к семейству датчиков с малым корпусом. Семейство включает версии на 200 А и 600 А. 600 А (среднеквадратичное значение) – 900 А (пиковое значение) Максимум
Дополнительная информация
Документ о магистральной системе Basbar для электроснабжения промышленных и коммерческих установок
Инженерный журнал IOSR (IOSRJEN) ISSN (e): 2250-3021, ISSN (p): 2278-8719Том. 04, выпуск 01 (январь 2014 г.), версия 6, стр. 01-12, www.iosrjen.org Документ о магистральной системе Basbar для электроснабжения промышленных предприятий
Дополнительная информация
Основы современных электрических подстанций Часть 1: Миссия электрических подстанций и их основных компонентов
Основы современных электрических подстанций Часть 1: Предназначение электрических подстанций и их основных компонентов Курс №: E02-010 Кредит: 2 PDH Борис Шварцберг, к.т.н., физ. Непрерывное образование
Дополнительная информация
2а. Внутреннее распределительное устройство среднего напряжения IEM 15KV 16346-1 в металлической оболочке. 2а. Раздел 16346 ВНУТРЕННИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА СРЕДНЕГО НАПРЯЖЕНИЯ В МЕТАЛЛИЧЕСКОЙ ОБОЛОЧКЕ (Std.
2а. Распределительное устройство среднего напряжения IEM 15KV 16346-1 2a. Раздел 16346 ВНУТРЕННИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА СРЕДНЕГО НАПРЯЖЕНИЯ В МЕТАЛЛИЧЕСКОЙ ОБОЛОЧКЕ (стандартные реле) Часть 1 Общие положения 1.1 УСЛОВИЯ И ТРЕБОВАНИЯ: A. См.
Дополнительная информация
Распределительные щиты низкого напряжения Лучшее техническое решение для вашего корабля
Лучшее техническое решение для вашего корабля Wärtsilä SAM Electronics Оптимальное распределение электроэнергии Бесперебойное электроснабжение систем и потребителей на борту современных судов является чрезвычайно важным вопросом.
Дополнительная информация
Подвесной стеклянный изолятор ВН типа У70БС и У70БЛ Шаровой с гнездом Стандартный профиль
Тип У70БС и У70БЛ МЭК 60305 У70БС У70БЛ ГОСТ 27661 ПС70Е ПС70Е Нагрузка механическая разрушающая минимальная кн 70 70 Прочность механическая остаточная минимальная кн 56 56 Диаметр изолирующей части, D мм 255 255 Номинальная
Дополнительная информация
Подстанции вторичного блока
14 РАСПРЕДЕЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ Блочные подстанции вторичного контура Обзор «Сименс» предлагает широкий выбор конструкций модульных подстанций для удовлетворения требований заказчиков. Блочная подстанция состоит из одного или нескольких трансформаторов механически
Дополнительная информация
PPS-PPQ-BT-PIAS ИЗОЛЯТОРЫ ДЛЯ ЭЛЕКТРИЧЕСКИХ МАШИН С МАСЛЯНОЙ ИЗОЛЯЦИЕЙ
PPS-PPQ-BT-PIAS СМОЛЫЕ ИЗОЛЯТОРЫ ДЛЯ ЭЛЕКТРИЧЕСКИХ МАШИН С МАСЛЯНОЙ ИЗОЛЯЦИЕЙ ВВОД С ШТЕКЕРНЫМ СОЕДИНЕНИЕМ С НАРУЖНЫМ КОНУСОМ ХАРАКТЕРИСТИКИ PPS Ввод PPS может использоваться как фиксированная секция для ввода среды
Дополнительная информация
Силовые трансформаторы напряжения для подстанций с воздушной изоляцией. ПРОВЕРЕННАЯ МОЩНОСТЬ.
Силовые трансформаторы напряжения для подстанций с воздушной изоляцией ПРОВЕРЕННАЯ МОЩНОСТЬ. Введение Трансформаторы напряжения Trench Power (силовые ТН) сочетают в себе свойства индуктивного трансформатора напряжения с
. Дополнительная информация
Вакуумные автоматические выключатели 3AH5.
Ответы на энергию. Данные для выбора и заказа оборудования среднего напряжения. Каталог ХГ 11.05 2010
Каталог данных по выбору и заказу оборудования среднего напряжения HG 11.05 2010 Ответы на вопросы энергетики. R-HG11-172.tif 2 Siemens HG 11.05 2010 Содержание Содержание Страница 3AH5 Вакуумные автоматические выключатели среднего напряжения
Дополнительная информация
СИРКОВЕР. Ручные переключатели от 125 до 3200 А. Переключатели. Функция. Преимущества. Решение для.
Решение для переключателей svr_099_b_1_cat > Обрабатывающая промышленность. > Распределение энергии. 3200 Сильные точки svr_059_a_1_cat > полный диапазон. > Простое подключение. > Стабильные позиции. > улучшенный
Дополнительная информация
Концевые выключатели SICONT Тип 3SE3 до 500 В перем. тока, 600 В пост. тока, 10 А
s Концевые выключатели SICONT, тип 3SE3, до 500 В перем. тока, 600 В пост. тока, 10 А Введение Техническая и описательная информация о функции, конструкции и выборе новых типов концевых выключателей 3SE3:
Дополнительная информация
Устройства защиты Reyrolle. 7PG17 – XR Размыкающие, промежуточные, контрольные и специальные реле. Ответы на энергию
Устройства защиты Reyrolle 7PG17 – XR Размыкающие, промежуточные, контрольные и специальные реле. Ответы на вопросы об энергии Siemens Protection Devices Limited 2 7PG17 XR101 и XR102 Блокирующее реле
Дополнительная информация
Выходной крутящий момент до 8000 Нм. Общие черты. Защита. Внешнее покрытие. Диапазон рабочих температур
Буклет типовой серии 8521.15/2–10 ACTELEC 31–800 (BERNARD) 1/4-оборотные электроприводы (нереверсивный редуктор с многооборотным электроприводом ACTELEC 31: кинематика винт-гайка ACTELEC 200–800:
Дополнительная информация
7,2 кВ SL400 Комбинированные блоки вакуумных контакторов и предохранителей
Автомобилестроение Энергоснабжение во всем мире Аэрокосмическая промышленность Eaton поставляет сотни продуктов для распределения электроэнергии, отвечающих требованиям современного быстро меняющегося мира. Мы помогаем нашим клиентам по всему миру
Дополнительная информация
FM АНТЕННА С НИЗКИМ УСИЛЕНИЕМ AV1311-95
FM/ТВ: AV1311-95 FM АНТЕННА С НИЗКИМ УСИЛЕНИЕМ AV1311-95 AV1311-95 88 108 МГц 1,5 макс Вертикальная 2 дБи в плоскости Е 3 дБ ширина луча 70 в плоскости Н 3 дБ ширина луча 200 /в зависимости от монтажа 6 дБ/в зависимости от монтажа 0,5 кВт
Дополнительная информация
Электрический поворотный привод – двухпозиционный или программируемый привод
Электрический поворотный привод – двухпозиционный или программируемый привод Прямой монтаж на четвертьоборотных клапанах Стандартное ручное управление Коррозионностойкий Регулируемые концевые выключатели Версия для нескольких напряжений Тип
Дополнительная информация
Реле контроля цепи отключения.
Тип RXTCS
Реле контроля цепи отключения Тип RXTCS АББ — мировой лидер в области технологий АББ — мировой лидер в области технологий для электроэнергетики и автоматизации, которые позволяют заказчикам из коммунальных служб и промышленных предприятий повышать производительность при
Дополнительная информация
Автоматические выключатели Tmax. Автоматические выключатели в литом корпусе. Тмакс
Автоматические выключатели в литом корпусе Введение АББ еще раз демонстрирует свою приверженность разработке новых продуктов и свое превосходство в характеристиках продуктов. Никогда прежде отрасль не видела таких высоких
Дополнительная информация
РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО СРЕДНЕГО НАПРЯЖЕНИЯ. DI-2, модульная концепция, объединяющая все
РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО DI-2 СРЕДНЕГО НАПРЯЖЕНИЯ СОЗДАНО НА ДОЛГОВЕЧНУЮ! DI-2, модульная концепция, объединяющая все функции среднего напряжения. Модульная конструкция DI-2 S позволяет создавать рациональные, экономичные и индивидуальные комбинации из
Дополнительная информация
Предварительные результаты настоящего опроса Cigre
Cigre WG A3-06 Надежность высоковольтного оборудования Предварительные результаты настоящего исследования Cigre Газовые подстанции (ГИС) Статус базы данных: август 2007 г. Основное внимание уделяется картам населения и картам основных отказов (а именно, 2004
Дополнительная информация
Силовые трансформаторы. Трансформаторы специальные Железнодорожные
Силовые трансформаторы Специальные трансформаторы Железная дорога Лидер в железнодорожных системах Наши компактные и легкие трансформаторы полностью соответствуют спецификациям заказчика. Продукты разрабатываются вместе
Дополнительная информация
Бюллетень 150 Интеллектуальные контроллеры двигателей Интеллектуальный контроллер двигателя SMC-3
Обзор/режимы работы Бюллетень 150 Интеллектуальный контроллер двигателя SMC-3 — это компактный, простой в использовании полупроводниковый контроллер двигателя, предназначенный для управления трехфазными двигателями. Имеет встроенное реле перегрузки
Дополнительная информация
Допустимая температура окружающей среды Эксплуатация Хранение, транспортировка
Комбинированный защитный блок и контроллер постоянного тока Sitras PRO используется в электроснабжении железных дорог постоянного тока в системах общественного транспорта и магистральных сетях до 3000 В постоянного тока. Защищает распределительные устройства постоянного тока и системы контактных линий
Дополнительная информация
MNS — Технический обзор системы распределительного устройства
Технический обзор системы распределительных устройств Инновационная конструкция Инновационная концепция MNS от АББ сочетает в себе многолетний опыт, энергоэффективность, надежность сети и промышленную производительность хорошо известных
Дополнительная информация
Реле циркуляционного тока.
Тип IRXm
Реле циркуляции тока типа IRXm АББ — мировой лидер в области технологий АББ — мировой лидер в области технологий электропитания и автоматизации, которые позволяют заказчикам из коммунальных служб и промышленных предприятий повышать производительность при одновременном снижении
Дополнительная информация
Клапан серии МН-06 в соотв. по NAMUR, 3/2-ходовой G1/4 750 Нл/мин (0,762 Cv)
Клапан серии МН-06 в соотв. по NAMUR, 3/2-ходовой G1/4 750 Нл/мин (0,762 Cv) Код заказа Серия и функция 1) Штепсельная розетка см. стр. 5.042. MN-06-310-HN-442 Стандартная катушка 1) 441 = 12 В пост. тока, 4,2 Вт 442 = 24 В пост. тока,
Дополнительная информация
GE Power Controls. Распределительные щиты МиниФОРМ
GE Power Controls Коммутаторы MiniFORM MiniFORM MiniFORM Коммутаторы MiniFORM Модули компоновки Модули компоновки 1–6 6 Модули компоновки 7–12 7 Модули компоновки 12–14 8 Модули компоновки
Дополнительная информация
1ZSE 2750-105 en, Rev.
8. Вводы трансформаторов, тип GOE и GOE(2) Техническое руководство
1ZSE 2750-105 ru, ред. 8 Вводы трансформаторов, тип GOE и GOE(2) Техническое руководство Исходная инструкция Информация, представленная в этом документе, носит общий характер и не охватывает все возможные
Дополнительная информация
Пассивные дугостойкие распределительные устройства среднего напряжения Masterclad
Пассивное дугостойкое распределительное устройство среднего напряжения Masterclad Square D Пассивное дугостойкое распределительное устройство среднего напряжения Masterclad разработано с учетом потребностей коммунальных предприятий и промышленных потребителей, которым требуется
Дополнительная информация
2. ИНДУКТИВНЫЕ ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ Бумажно-масляная изоляция Газовая изоляция
2. ИНДУКТИВНЫЕ ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ Бумажно-масляная изоляция Газоизоляция 123 кВ Inductive Fingrid (Финляндия). 18 Измерительные трансформаторы высокого напряжения ВВЕДЕНИЕ Индуктивные трансформаторы напряжения предназначены
Дополнительная информация
22 кВ ИЗОЛЯТОРЫ И ЗАЗЕМЛЯЮЩИЕ РАЗЪЕДИНИТЕЛИ
ГУДЖАРАТСКАЯ ЭНЕРГЕТИЧЕСКАЯ ТРАНСМИССИЯ КОРПОРЕЙШН ЛТД. SARADAR PATEL VIDYUT BHAVAN, RACE COURSE, BARODA 390 007. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НА ИЗОЛЯТОРЫ 22 кВ И ИЗОЛЯТОР С ЗАЗЕМЛЯЮЩИМИ ВЫКЛЮЧАТЕЛЯМИ GETCO/E/022TS ISO/R1
Дополнительная информация
Распределительный щит питания 8PT с задними шинами, прошедший типовые испытания. сивакон
Распределительный щит 8PT с задними шинами, прошедший типовые испытания sivacon Очевидное решение глобальных проблем SIVACON Типовые испытания являются сегодня одной из важных задач для низковольтной техники и будут
Дополнительная информация
Инструкция по эксплуатации Буровая установка ДРУ160
Инструкция по эксплуатации Буровой станок ДРУ160 Индекс 000 / 001 Оригинал инструкции по эксплуатации 10988825 ru / 20. 10.2009 Поздравляем! Выбирая блок Hydrostress от TYROLIT, вы выбрали испытанный и испытанный
Дополнительная информация
Конкурентные преимущества предохранителей ABB
GPMM Томаш Комальски 2009 Конкурентные преимущества предохранителей АББ 14 мая 2009 г. Слайд 1 Основные комментарии АББ является мировым производителем токоограничивающих и выталкивающих (не токоограничивающих) предохранителей для среды
Дополнительная информация
Электронное реле перегрузки EF65, EF96 и EF146
Технический паспорт Электронное реле перегрузки EF65, EF96 и EF146 Электронные реле перегрузки обеспечивают надежную защиту в случае перегрузки и обрыва фазы. Они являются альтернативой тепловым реле перегрузки.
Дополнительная информация
Магнитный и гидромагнитный выключатель 8340-G2.
..
Магнитный и гидравлически-магнитный автоматический выключатель 840-G2… Описание Одно-, двух- и трехполюсные магнитные автоматические выключатели с безотрывным механизмом и ручным включением/выключением. Выбор быстрого
Дополнительная информация
РУ ВЛ 5 38 кВ. Стандарт производительности, защиты и надежности
Распределительное устройство с прерывателем нагрузки HVL 5 38 кВ Стандарт производительности, защиты и надежности Для целого поколения инженеров распределительное устройство с прерывателем нагрузки высокого напряжения (HVL) Square D от Schneider Electric
Дополнительная информация
3K Load-Break Switches Программа безопасности и производительности. часовой
Выключатели нагрузки 3K Программа обеспечения безопасности и производительности sentric Будь то надежное переключение и развязка под нагрузкой или защита от перегрузки или короткого замыкания, наша линейка выключателей нагрузки 3K
Дополнительная информация
Takfan Machinery and Mold Co Ltd.
Вставная втулка. Моноблок НВ. Втулка РМУ. 4-контактный терминал ТТ. www.takfanmakina.com.tr
www.takfanmakina.com.tr Вставной ввод Моноблочный ввод НН Ввод RMU 4-ходовой клеммный блок ТТ Партнер по проектированию изоляции среднего напряжения и литья эпоксидной смолы * Проектирование коммутационного оборудования среднего напряжения * Нагрузка
Дополнительная информация
НИЗКОВОЛЬТНЫЕ ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ТОКА КОЛЬЦЕВОГО ТИПА
Спецификация на НИЗКОНАПРЯЖЕННЫЕ КОЛЬЦЕВЫЕ ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ТОКА CEYLON ELECTRICITY BOARD SRI LANKA Спецификация на НИЗКОНАПРЯЖЕННЫЕ КОЛЬЦЕВЫЕ ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ТОКА Стандарт CEB 027: 1998 Ceylon
Дополнительная информация
Заземление вала. Угольные щетки для заземления вала используются в турбогенераторах, в различных двигателях переменного и постоянного тока, а также в качестве специального применения на кораблях.
«Современные двигатели переменного тока не нуждаются в угольных щетках и не требуют технического обслуживания». Еще несколько лет назад это волнующее заявление можно было услышать от OEM-производителей двигателей. В настоящее время SCHUNK поставляет угольные щетки и щеткодержатели
. Дополнительная информация
Изделия низкого напряжения. Автоматические переключатели резерва
Низковольтное оборудование Переключатели Автоматические переключатели ввода резерва Растущее значение надежного источника питания Резервное питание является неотъемлемой частью многих промышленных и бытовых электрических систем. Высокие цены на энергию,
Дополнительная информация
Стандарты IEC и IEEE для высоковольтных распределительных и управляющих устройств Текущая ситуация и будущее развитие
Стандарты IEC и IEEE для высоковольтных распределительных устройств и аппаратуры управления Текущая ситуация и будущее развитие Денис Дюфурне Председатель IEC TC 17 и член SC17A Старший эксперт IEEE Areva T&D Мумбаи, январь,
Дополнительная информация
Автоматический выключатель наружной установки GVR Recloser Hawker Siddeley Switchgear.
номинальное напряжение 15, 27 и 38 кВ номинальный ток 630 А
Автоматический выключатель наружной установки GVR Recloser Распределительное устройство Hawker Siddeley номинальное напряжение 15, 27 и 38 кВ номинальный ток 630 A Автоматические выключатели наружной установки GVR Recloser Распределительное устройство GVR обеспечивает надежность современного
Дополнительная информация
Компактное реле давления Взрывозащищенный корпус Модель Ex d PCA
Мехатронное измерение давления Компактное реле давления Взрывонепроницаемый корпус Модель Ex d PCA Технический паспорт WIKA PV 33.31, дополнительные сертификаты см. на стр. 4 Серия Process Compact Применение Мониторинг давления
Дополнительная информация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НА КОНДЕНСАТОРНЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ 220 кВ. Оборудование требуется для системы 220кВ.

Детали	Для сети	Для Земли
Номинальное напряжение	11 кВ, 22 кВ, 33 кВ, 66 кВ, 110 кВ, 132 кВ, 220 кВ	11 кВ, 22 кВ, 33 кВ, 66 кВ, 110 кВ, 132 кВ, 220 кВ
Максимальное напряжение системы	12 кВ, 24 кВ, 36 кВ, 72,5 кВ, 123 кВ, 145 кВ, 245 кВ	12 кВ, 24 кВ, 36 кВ, 72,5 кВ, 123 кВ, 145 кВ, 245 кВ
Текущий рейтинг	400А, 630А, 800А, 1250А, 1600А, 2000А, 2500А	400А, 630А, 800А, 1250А, 1600А, 2000А, 2500А
Тип	1) Тип стука 2) Поворотно-поворотный тип 3) Горизонтальный двойной разрыв (HDB) 4) Вертикальный одиночный разрыв (VSB) 5) Горизонтальный одиночный разрыв (HSB) 6) HDB с UNDERHUNG	Тип стука
Значение STC	Для : 1) 11 кВ – 13,1 кА в течение 3 секунд 2) 33 кВ – 31,5 кА в течение 3 секунд 3) 66 кВ – 40 кА за 3 секунды 4) 132 кВ – 40 кА за 3 секунды 5) 220 кВ – 40 кА на 3 секунды 6)400 кВ – 40 КА за 3 секунды	Для : 1) 11 кВ – 13,1 кА в течение 3 секунд 2) 33 кВ – 26,5 кА в течение 3 секунд 3) 66 кВ – 40 кА за 3 секунды 4) 132 кВ – 40 кА за 3 секунды 5) 220 кВ – 40 кА на 3 секунды 6)400 кВ – 40 КА за 3 секунды
Рабочий механизм	Моторизованный привод, ручной редуктор, ручной привод (по требованию заказчика)
Опорная конструкция	Структура типа трубы и структура типа решетки / канала (по требованию заказчика)
Утечка изолятора	Нормальная утечка тока (25 мм/кВ) ИЛИ повышенная утечка тока (31 мм/кВ) (по требованию заказчика)
