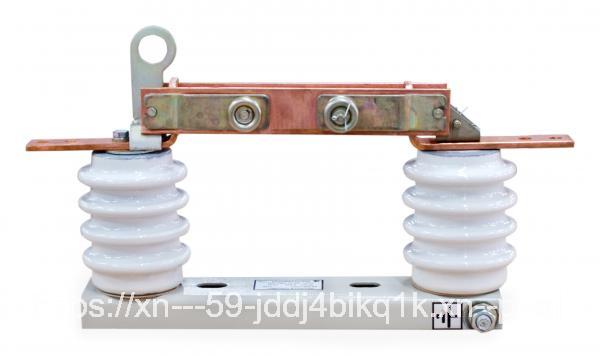

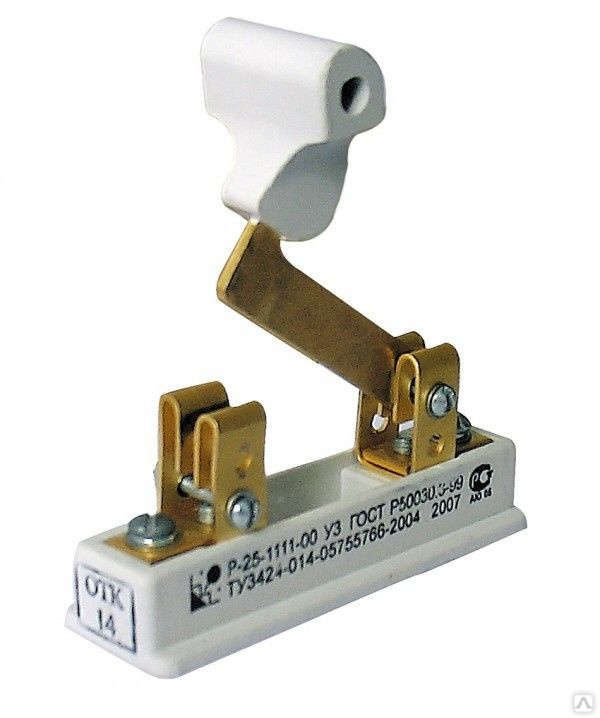

Разъединитель однополюсный: Разъединитель однополюсный 10 кв РВО 10 400 УХЛ2

alexxlab | 01.02.2023 | 0 | Разное

Однополюсный разъединитель – Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1


Трехполюсный разъединитель 6 – 10 кВ для внутренней установки.  [1]

Однополюсные разъединители, смонтированные в трехполюс-ную группу, устанавливают в горизонтальном положении на общем основании опорной конструкции. Тяги всех полюсов соединены с общим приводом 9, при помощи которого управляют разъединителем. Один из полюсов является ведущим. Обе его колонки изоляторов вертикальной осью 8 непосредственно связаны с приводом.  [2]

Трехполюсный разъединитель РВ-10 / 600.  [3]

Однополюсный разъединитель ( рис. 204) имеет стальной цоколь / с опорными изоляторами 3, на которых закреплена контактная система разъединителя.  [4]

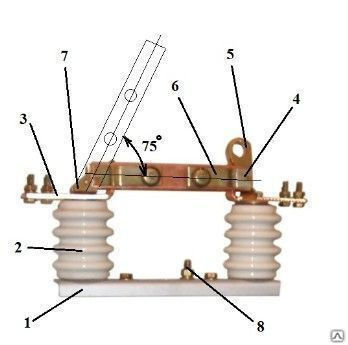

Однополюсный разъединитель для внутренней установки РВО ( рис.

25, а) состоит из цоколя / и опорного фарфорового изолятора 2, основание которого армировано чугунным фланцем, а верхняя часть – чугунным колпачком. С ним посредством оси 4 и скобы 5 соединен подвижный контактный нож 6 с ушком 7, служащим для включения и отключения разъединителя штангой.  [5]

Однополюсные разъединители состоят из цоколя, армированных опорных изоляторов, токоведущих частей и механизма управления. Цоколь представляет собой согнутый из листовой стали короб, на котором крепят армированные опорные изоляторы.  [6]

Однополюсный разъединитель ( рис. 52) состоит из стального корытообразного цоколя 3, двух опорных изоляторов 4 и контактной системы, состоящей из неподвижного контакта 5 и подвижного контактного ножа 6, укрепленных на изоляторах. Контактный нож, вращающийся на оси, выполнен из двух полос, охватывающих неподвижные контактные стойки. Необходимое давление в контактах создают пружины. Опорные изоляторы имеют внутреннюю армировку, что при сохранении электрического разрядного расстояния позволяет уменьшать высоту изолятора и, следовательно, и высоту разъединителя.

 [7]

Высоковольтные разъединители внутренней установки.  [8]

Однополюсные разъединители включаются и отключаются с помощью специальной штанги, изготовленной из изолирующего материала. На конце штанга снабжена пальцем, который при отключении или включении вводят в предназначенное для этого ушко.  [9]

Однополюсные разъединители управляются изолирующей штангой, а трехполюсные приводами. Однополюсные разъединители типа РЛВО ( рис. 3 – 56, а) состоят из стального цоколя или основания, опорных изоляторов, токоведущих частей и механизма управления. Цоколь или основание представляет собой согнутый из листовой стали короб, на котором крепятся опорные изоляторы типа ОА-10 с разрушающей нагрузкой на изгиб 375 кг. Токоведу-щие и контактные части состоят из неподвижных линейных контактов ( см. рис. 3 – 10), выполненных в виде медных стоек, закрепляемых к опорным изоляторам, и подвижных ножей, состоящих из двух медных пластин, скрепленных между собой.

Необходимое давление между ножом и неподвижным контактом осуществляется нажимным устройством, которое состоит из сильных спиральных цилиндрических пружин, насаженных на оси и прижимающих ножи друг к другу. Токоведущие шины присоединяются к неподвижным контактам.  [10]

Рычажный привод ПР для трехполюсных разъединителей.  [11]

Однополюсный разъединитель ( рис. 204) имеет стальной цоколь / с опорными изоляторами 3, на которых закреплена контактная система разъединителя.  [12]

Выключатель нагрузки ВН-16.  [13]

Однополюсные разъединители управляются изолирующей штангой, а трехполюсные – приводами.  [14]

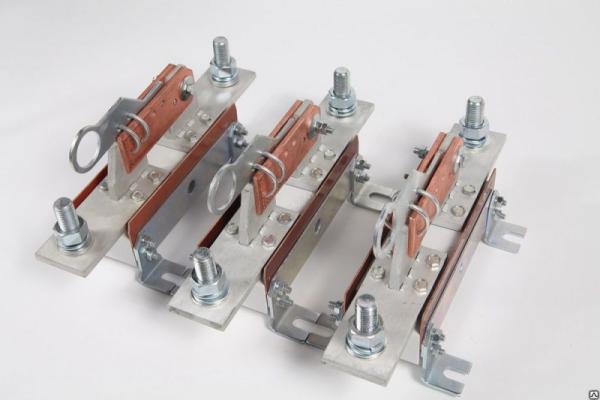

Трехполюсный разъединитель.  [15]

Страницы:      1    2    3    4    5

до 600 А — шт

ФГИС ЦС

Вход/Регистрация

Утверждены
Приказом Министерства строительства
и жилищно-коммунального хозяйства
Российской Федерации
от 26 декабря 2019 г. № 876/пр

Состав работ:

1.Установка.
2.Присоединение.

Ресурсы:

КодНаименованиеК-воЕд.
1-100-40		Затраты труда рабочих (Средний разряд – 4)0.98чел.-ч
2Затраты труда машинистов0.02чел.-ч
91.05.05-015 Краны на автомобильном ходу, грузоподъемность 16 т0.01маш.-ч
91.14.02-001 Автомобили бортовые, грузоподъемность до 5 т0.01маш.-ч
01.7.15.03-0042 Болты с гайками и шайбами строительные0.26кг

Добавьте в избранное

Номер расценкиНаименование и характеристика работ и конструкцийчел./чмаш./ч
ФЕРм08-01-055-01Разъединитель однополюсный с одной тягой напряжением до 10 кВ, ток: до 600 А — шт0.980.02
ФЕРм08-01-055-02Разъединитель однополюсный с одной тягой напряжением до 10 кВ, ток: до 1000 А — шт1.20.05
ФЕРм08-01-055-03Разъединитель однополюсный с одной тягой напряжением до 10 кВ, ток: до 3000 А — шт1.630.16
ФЕРм08-01-055-04Разъединитель однополюсный с одной тягой напряжением до 10 кВ, ток: до 5000 А — шт2.370.2
