Разъединители наружной установки РЛНД напряжение 10 кВ

Главная / Разъединители (РЛНД, РВ, РВЗ, РВФЗ, РЕ, РЛК) / Разъединители наружной установки РЛНД напряжение 10 кВ

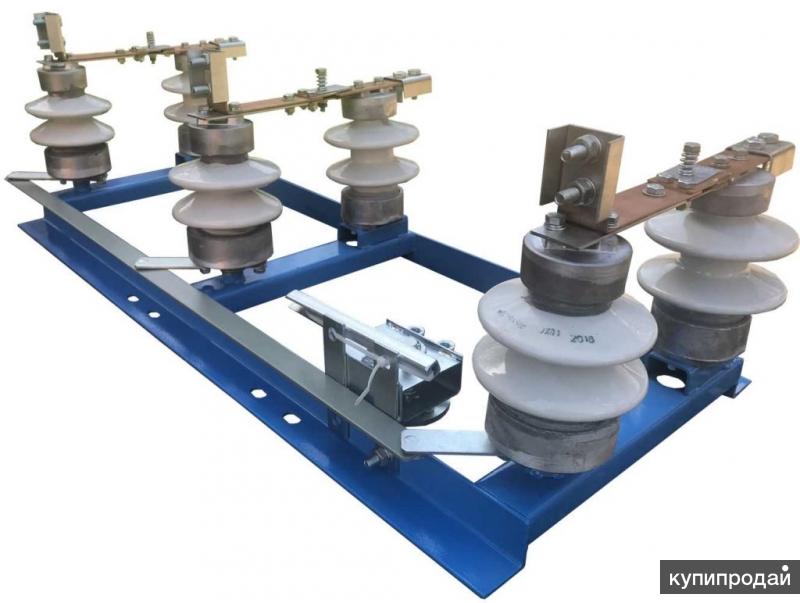

Разъединитель РЛНД

Разъединитель РЛНД-10 предназначены для включения и отключения под напряжением участков электрической цепи при отсутствии нагрузочного тока, а также заземления отключенных участков при помощи, совмещенных с разъединителем, заземлителей.

Разъединители РЛНД предназначены для эксплуатации в условиях воздействия климатических факторов для исполнения УХЛ, категории размещения 1 по ГОСТ 15150:

– температура окружающего воздуха от минус 60 ^оС до плюс 40 ^оС;

– высота установки над уровнем моря не более 1000 м.;

– скорость ветра без гололеда до 40м/с;

– скорость ветра при гололеде не более 15 м/с;

– толщина ледяной корки до 10мм.

Технические характеристики разъединителей РЛНД

Наименование параметров	Значение
Номинальный ток, А	200	400	630
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Амплитуда предельного сквозного тока КЗ, кА	20	25	31,5
Предельный ток термической стойкости КЗ, кА	8	10	10
Время протекания предельного тока термической стойкости, с
для главных ножей	4
для ножей заземления	1
Допустимое усилие на рукоятке привода, не более, кгс	25
Длина пути утечки внешней изоляции, м	0,3

В комплект поставки входят: разъединитель, привод разъединителя, запасные части и принадлежности согласно ведомости ЗИП, паспорт.

Оперативная штанга для управления разъединителем с земли и блок-замки в комплект не входят.

Гарантийный срок на разъединители РЛНД – 5 лет со дня ввода разъединителей в эксплуатацию.

Расшифровка условного обозначения разъединителя РЛНД: Р – разъединитель; Л – линейный; Н – наружной установки; Д – двухколонковый; 1 – количество заземлителей; 10 – номинальное напряжение,10кВ; 200, 400, 630 – номинальный ток, А; УХЛ – климатическое исполнение; 1 – категория размещения (наружной установки).

Разъединители выпускаются в трёхполюсом варианте.Управление разъединителем осуществляется ручным приводом ПР-1-10.

Разъединители РЛНД вы можете приобрести в нашей компании по самой низкой цене.

Разъединитель РЛНД у нас всегда

в наличии!

Руководсвто по эксплуатации РЛНД

Разъединители РЛНД

Разъединитель РЛНД 1-10/200 УХЛ1
Разъединитель РЛНД 1-10/400 УХЛ1
Разъединитель РЛНД 1-10/630 УХЛ1
Разъединитель РЛНД-1-10 IV/400 УХЛ1 с ПРНЗ-10 на полимерных изоляторах
Технические характеристики Разъединителя РЛНД
Привод ПРНЗ 1-10 для разъединителя РЛНД

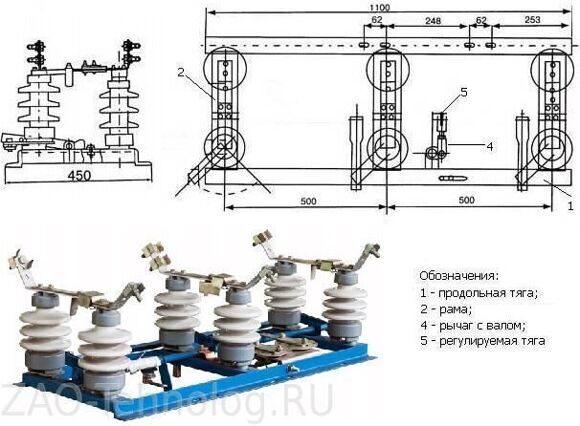

Габаритные размеры,схема и чертёж разъединителя РЛНД

Разъединители линейные качающегося типа РЛК-10 (УХЛ1)

Назначение разъединителей линейных качающегося типа

Разъединитель РЛК(В)-10. IV/400УХЛ1 предназначен для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных сетей.

Разъединитель специального назначения РЛКВ—С-10.IV/400УХЛ1 (с дугогасительной системой) предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителем, а также для отключения токов нагрузки до 50 А, токов холостого хода трансформаторов и зарядных токов и зарядных токов воздушных и кабельных линий до 10 А.

Конструкция РЛК-10 (УХЛ1)

Разъединитель качающегося типа. Рама повышенной жесткости. Изоляци выполнена с использованием полимерной изоляции с оболочкой из кремнийорганической резины. Изоляция имеет IV степень загрязнения по ГОСТ 9920 (удельная проводимость слоя загрязнения не менее 30 мкСм).

Основания подвижных колонок выполнены в виде пары: ось из нержавеющей стали, втулка из полиамида, что не требует смазки в процессе всего срока эксплуатации (30 лет).

Имеется жесткая связь между подвижными колонками всех полюсов (3-х или 2-х) для управления главными ножами, а также между заземлителями.

Все остальные части разъединителя, в том числе и крепеж, имеют стойкое антикоррозийное покрытие горячим и термодиффузионным цинком на весь срок службы.

На каждом полюсе разъединителя установлены дополнительные неподвижные изоляторы со стороны подвода питающей линии, что не требует в период монтажа устанавливать допонительные изоляторы и изготавливать кронштейны для них, как это было при установке РЛНД—10. Таким образом, крепление подводящих проводов с обеих сторон производится к контактным выводам, установленным на неподвижных изоляторах, что исключает схлестывание проводов и их излом, как это наблюдалось при работе РЛНД—10.

Токоведущая часть главного контура выполнена из меди с покрытием гальваническим оловом, что исключает окисление контактов в разъемном контакте и неподвижных соединениях. Токоведущая часть между контактом, установленным на подвижном изоляторе, и дополнительным неподвижным изолятором (со стороны подвода питания) выполнена в виде набора эластичных медных лент, покрытых гальваническим оловом. Это обеспечсивает надежный контакт без окисления в неподвижном контактном соединении, а также отсутствие излома при оперировании разъединителем при количестве более 10 000 циклов «вкл.-откл.».

Контакное давление в разъемном контакте токоведущего контура обеспечивается с помощью пластинчатых пружин, выполненных из пружинной стали с покрытием термодиффузионным цинком, что обеспечивает стабильность контактного давления на весь срок службы без регулировок.

Вращение заземлителя происходит в поворотных основаниях, выполненных в виде пары: ось из нержавеющей стали — полиамидная втулка.

Управление разъединителем производится приводом с вертикальным движением рукояток, при этом в рабочем состоянии разъединителя рукоятки управления находятся под кожухом, закрываемым на замок.

Связь между разъединителем и приводом выполнена из стальной трубы, покрытой горячим цинком с установленным на обоих концах шарнирами с вкладышем, залитым в полиамиде, что не требует смазки на весь период эксплуатации.

Контактные части разъемных контактов, как главного, так и заземляющего контура защищены кожухами, что обеспесивает работоспособность разъединителя при толщине корки льда до: 20мм — для разъединителей общего назначения, 10 мм — для разъединителей специального назначения.

Включение, как главных ножей, так и заземлителей, проивзодится в контакты, установленные на неподвижных изоляторах, до упора.

В разъединителе отсутствуют люфты при управлении приводом ввиду отсутствия промежуточных кинематических звеньев.

Вращение валов управления происходит во втулках, выполненных из полиамида, что также не требует смазки на весь срок службы.

В комплект постановки по заказу входит КМЧ: кронштейны для установки разъединителей на опоре, кронштейн для крепления привода на опоре, соединительные тяги «разъединитель-привод» для различной высоты установки (6200 мм, 6500 мм, 6800 мм).

Управление разъединителем осуществляется ручным приводом серии ПР-7, также исполнение РЛК без заземляющих ножей имеет двигательное управление приводом ПДЖ—1.

Технические характеристики разъединителей линейных качающегося типа РЛК-10

НАИМЕНОВАНИЕ	ОБЩЕГО НАЗНАЧЕНИЯ	СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Номинальное напряжение, кв:	10
Наибольшее рабочее напряжение, кв:	12
Номинальный ток, а:	400
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), ка:	10
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), ка:	25
Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания), с: — для главных ножей	3
Номинальная частота, гц:	50
Ток отключения, а — нагрузки (cos φ≈0,7) — индуктивный (cos φ≈0,15) — емкостный(cos φ≈0,7)	1 1	50 10 10
