Выключатель или разъединитель?
Для людей, профессионально связанных с электротехникой, знакомство с коммутирующими устройствами часто начинается с рубильника. Рубильник – это висящий на стене металлический шкаф с рукояткой, на котором красной краской написано “Осторожно! Электрическое напряжение”. Позже многие узнают, что такого устройства с названием “рубильник” не существует, и правильное название – “выключатель-разъединитель”.
Между тем, среди устройств среднего напряжения от 6 до 35 кВ мы обнаружим как выключатели, так и разъединители. И сразу возникает вопрос: чем отличается выключатель от разъединителя?
В действительности ответ на этот вопрос очень прост.
*) Если вас заинтересовало, что за странное устройство космической наружности изображено на картинке в начале материала, то это всего лишь элегазовый выключатель нагрузки.
Зачем нужен разъединитель
Разъединитель – это коммутирующее устройство, единственное назначение которого –
Разъединитель РВР-10 на 5000 А
Своим появлением разъединители обязаны нормативным документам: “Правила устройства электроустановок” (ПУЭ) и “Правила технической эксплуатации электроустановок потребителей” (ПТЭ). Эти регламенты предписывают при проведении любых работ на электрооборудовании, кроме отключения линии, создать видимый разрыв цепи и обеспечить заземление участка, на котором производятся работы.
Создание видимого разрыва вызвано тем, что при отключении линии не всегда есть возможность убедиться в полном отсутствии напряжения в цепи.
Например, при отключении напряжения с помощью вакуумных, масляных или элегазовых выключателей нельзя быть уверенным, что цепь действительно полностью разомкнута, так как контакты таких выключателей находятся в баке с дугогасящей средой (масло, элегаз, вакуум), что исключает визуальную проверку их состояния.
Кроме создания видимого разрыва цепи, требуется также заземлить участок линии, на котором проводятся работы.
Для этого можно использовать специальное устройство – заземлитель. Однако, чаще всего эту функцию возлагают на разъединитель, снабжая его заземляющими контактами (ножами), которые синхронно с размыканием главных контактов разъединителя заземляют линию, на которой установлен разъединитель.
Количество и расположение заземляющих ножей может быть разным. Заземляющие ножи могут располагаться (а) со стороны входящей линии, (б) со стороны отходящей линии, (в) с двух сторон от разъединителя.
Учитывая, что разъединитель может отключать только обесточенную линию, заземление линии не может привести к опасным последствиям.
УЗНАТЬ ЦЕНУ
Отправьте запрос в любой форме на электронную почту [email protected]. В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните нам по телефону +7 910-973-00-28
Отправить запрос…
Назначение выключателя нагрузки
Автогазовый выключатель нагрузки
В отличие от разъединителя, выключатель нагрузки предназначен для отключения линии, находящейся под напряжением.
При размыкании или замыкании контактов, находящихся под напряжением, возникает дуговой разряд, который может оплавить контакты выключателя нагрузки и тем самым вывести его из строя. Поэтому нужно предотвратить появление дугового разряда или ослабить его.
Чтобы погасить или ослабить дуговой разряд, воздушную среду между контактами выключателя нагрузки заменяют на более безопасную среду. В этом и проявляется основное отличие выключателя нагрузки от разъединителя – контакты выключателя нагрузки находятся в инертной среде, препятствующей развитию электрической дуги.
В настоящее время существует несколько вариантов защиты выключателей от электрической дуги:
- Автогазовая среда – это самое остроумное решение. Контакты выключателя находятся внутри полимерного кожуха, который при возникновении дугового разряда начинает выделять газы, препятствущие развитию дуги. Этот класс коммутирующих устройств называется автогазовые выключатели нагрузки.
Автогазовые выключатели – самые доступные по цене, но они могут работать только при небольших токах, как правило, до 630 А. - Масляная среда – это самое старое решение. Контакты выключателя в этом случае помещаются в бак с минеральным маслом, которое препятствует образованию дуги. Масляные выключатели начали применяться в России с 1925 года, однако в настоящее время они постепенно выходят из употребления, уступая место вакуумным выключателям.
- Элегазовая среда – использование в качестве внутренней среды выключателя гексафторида серы SF6. Гексафторид серы (элегаз) бесцветен, не токсичен и не горюч. Свое название он получил благодаря высоким электроизолирующим и дугогасящим свойствам, а также высокому напряжению пробоя. Однако из-за высоких затрат на утилизацию, недостаточной компактности элегазовых устройств, а также из-за образующихся в процессе их работы токсичных соединений производители начали отказываться от элегазовых выключателей в пользу вакуумных выключателей.
- Вакуум – это идеальная среда, которая исключает образрвание дугового разряда. Контакты в этом случае находятся внутри вакуумной катеры. Представителями этого класса устройств является не только широко распространенные вакуумные выключатели, но и выключатели нагрузки ВНВР, которые очень похожи на автогазовые выключатели, но отличаются от них наличием вакуумных камер вместо полимерных догогасительных камер.
Автогазовые выключатели – самые доступные по цене, но они могут работать только при небольших токах, как правило, до 630 А.
Таким образом, основное отличие выключателя нагрузки от разъединителя – это способность отключать линию под наряжением путем подавления дугового разряда инертной средой между контактами выключателя.
Какие нагрузки испытывают выключатель нагрузки и разъединитель
Конструкция коммутирующего устройства обусловлена теми нагрузками, которое оно испытывает. Это может быть высокое напряжение, большой ток (в том числе, ток короткого замыкания), дуговой разряд. Все это влияет на конструкцию коммутирующего устройства
Например, разъединитель размыкает заранее обесточенную линию, поэтому отсутствует электрическое напряжение.
В то же время выключатель нагрузки может отключать линию под напряжением, и его контакты могут противостоять действию дугового разряда. Поэтому выключатели нагрузки рассчитаны на небольшие токи, как правило, до 630 А.
Ошибочные действия персонала при работе с разъединителям могут приводить к аварийным ситуациям, выходу из строя оборудования и поражению людей электрическим током. Например:
- Отключение или включение разъединителя при включенной линии, приедет к дуговому разряду между контактами разъединителя и к выходу разъединителя из строя.
- Включение разъединителя при включенной линии может привести к поражению людей электрическим током.
- Включение заземляющих ножей выключателя нагрузки или разъединителя при включенной линии приведет к короткому замыканию и выходу из строя оборудования, находящегося на линии.
Чтобы не возникали аварийные ситуации, применяют механические и электромеханические блокировки ножей разъединителей и выключателей нагрузки.
Например, заземлить линию возможно только в том случае, если главные ножи разъединителя находятся в разомкнутом состоянии. Применяются также электромеханические блокировки, когда электромагнитный замок препятствует отключению разъединителя, если линия находится под напряжением.
Связанные материалы
Выключатели и разъединители | Stepmotor
Skip to navigationSkip to content
РАБОТАЕМ БОЛЕЕ 14 ЛЕТ
Как получить качественные выключатели и разъединители в любую точку РФ за 2-3 дня и выиграть в цене?
Забудьте навсегда проблемы с доставкой выключателей и разъединителей . В 99% случаях вы получите ваш товар за 2-3 дня.
Есть замена любым выключателям и разъединителям . ЦЕНА ниже, чем у конкурентов.
ЗАПРОС ОБРАТНОГО ЗВОНКА
Выключатели и разъединители являются важными элементами силовой цепи, главная задача которых – прерывание подачи тока при выключении.
В отличие от автоматических выключателей, с которыми нередко путают эти механизмы, они не относятся к устройствам защиты, оказывая воздействие на электросеть только под влиянием механических факторов.
Выключатели любого типа, в том числе, промышленные, действуют по тому же принципу, что известный всем нам применяемый в быту инструмент. Находясь во включенном состоянии, они не влияют на поступление тока, в выключенном – прерывают его подачу. При этом заслуживающей внимания особенностью является тот факт, что корпус агрегата обычно непрозрачен, из-за чего визуальный осмотр разомкнутого отрезка без демонтажа невозможен. Применение выключателей актуально тогда, когда использование того или иного электроустройства предполагает необходимость его частого включения и выключения, например, при работе с осветительными приборами.
Выключатели нагрузки, являющиеся коммутационными устройствами с дополнительным дугогасительным элементом, применяются для осуществления размыканий и замыканий групп контактов на участках, находящихся под нагрузкой.
Подходящие для работы в сетях с низким и высоким напряжением, они не эффективны в качестве метода борьбы с внештатными ситуациями, так как основное их назначение – снятие номинальной нагрузки и погашение маломощной дуги. В некоторых модификациях снабжаются приводами или магнитами для дистанционного управления.
В отличие от выключателей, разъединители, в подавляющем большинстве случаев, обеспечивают просматриваемое размыкание электроцепи. Как правило, устройство необходимо задействовать вручную. Представляющие собой коммутационные аппараты, разъединители осуществляют безопасное отключение и включение силовых сетей под напряжением, но в отсутствии нагрузки. Использование данных агрегатов обосновано в ситуациях, если соединение/разъединение осуществляется на длительное время – например, в период проведения ремонтных работ.
Устройства различаются по полюсности. Однополюсные агрегаты управляются вручную, а трехполюсные снабжаются для этих целей приводом. Существуют различные модификации, предполагающие возможность их внутренней или наружной установки.
Выключатели нагрузки
Используемые для ручной коммутации токов, выключатели-разъединители нашли широкое применение в распределительных шкафах, начиная бытовыми и заканчивая крупными производственными. Их функционал может быть разнообразен. Так, при монтаже в запитанном от двух источников распределительном щите, они могут быть установлены:
- на каждый питающий ввод;
- на секции шин, также, независимые;
- на отдельных потребителей;
- на резервный источник питания;
- между элементами оборудования на подстанциях.
Часто выключатели-разъединители выполняют функции устройств раздельного управления мощными энергопортребителями.
Рубильники и разъединители
Циркуляционные насосы в наличии на складе в СПб
Более 2500 довольных клиентов
Отгрузка в день оформления
Доставка по всей РФ за 2-3 дня
100% цена ниже конкурентов
10 заводов изготовителей
Что говорят о нас клиенты?
ООО “ТЕГАС” выражает благодарность ООО “ТД Степмотор” за качественную работу по поставкам оборудования, также техническую поддержку и помощь в формировании технических заданий.
Считаем возможным рекомендовать компанию ООО “ТД Степмотор”, как квалифицированную и компетентную организацию в решении подобных задач.
Генеральный директорВорошилов И.В.
Brands Carousel
Все, что вам нужно знать о выключателях-разъединителях
Что такое выключатель-разъединитель? Как это работает? Разъединитель отключает электрическую сеть из соображений безопасности. Разъединитель — это технический термин, используемый для обозначения устройства, которое может изолировать определенную нагрузку. В этой статье мы узнаем больше о выключателе-разъединителе.
Что такое выключатели-разъединители?
Как указывалось ранее, разъединитель или изолятор питания может отключать электрооборудование для обслуживания и ремонта. Он используется для отключения электричества в целях безопасности. Цель состоит в том, чтобы остановить поток электричества. Без электрического тока профессионалы могут получить доступ к оборудованию и устройствам и безопасно выполнить работы по техническому обслуживанию.
Выключатель-разъединитель служит для той же цели, что и разъединитель. Электрический изолятор или выключатели сочетают в себе качества выключателя нагрузки и разъединителя.
Таким образом, вы можете рассчитывать на дополнительные преимущества. Выключатель-разъединитель может изолировать электрическое устройство. Помимо этого, он может разрывать и замыкать цепи под напряжением. В текущем состоянии вы найдете различные типы выключателей-разъединителей, включая автоматические выключатели , предохранительные выключатели-разъединители и обычные разъединители. Все они предназначены для разных целей с одной и той же целью.
В чем разница между автоматическим выключателем и разъединителем?
Когда дело доходит до выключателя-разъединителя и автоматического выключателя, оба эти устройства будут предлагать разные услуги.
Выключатель-разъединитель работает с простой целью. Проще говоря, мы можем сказать, что он отключит питание или ток, чтобы электрики могли безопасно выполнять работы по техническому обслуживанию, ремонту и проверке. Как упоминалось ранее, существуют различные типы выключателей-разъединителей. Вы можете найти лучшие из ЧИНТ .
Автоматический выключатель может выполнять больше задач, чем выключатель-разъединитель. Он может создавать, проводить и отключать ток в стандартных условиях цепи. Автоматический выключатель хорошо подходит для выполнения требований разъединителя или выключателя нагрузки. Он может обеспечить полную изоляцию, как выключатель-разъединитель, когда это необходимо.
Автоматический выключатель можно использовать в качестве защитного устройства, которое может управлять потоком тока так же, как предохранитель. Вы можете не ожидать такого преимущества от выключателя-разъединителя. Выключатель разорвет цепь в неблагоприятных условиях, таких как перегрузка и короткое замыкание.
Кроме того, вы можете управлять автоматическим выключателем вручную. Некоторые из них также имеют автоматическую работу. Внутри выключателя есть реле. Реле может обнаруживать ошибки и посылать сигналы для замыкания контактов.
Вкратце можно сказать, что в качестве отключающего устройства используется выключатель-разъединитель. Это помогает полностью остановить поток энергии. Выключатель-разъединитель в основном связан с выключателем нагрузки или автоматическим выключателем. Однако автоматический выключатель работает как коммутационное устройство. Он предназначен для отключения тока короткого замыкания и номинального тока. Оба эти устройства дополняют друг друга, создавая безопасную среду.
Как работают разъединители?
Целью разъединителя является электрическое отключение. Большинство из них оснащены механическим или ручным приводом. Пользователи должны будут выбрать правильный метод работы для конкретной подстанции. Механизмы разъединителя имеют множество вспомогательных переключателей.
Выключатели обеспечивают дистанционную индикацию электрической блокировки, положения разъединителя и переключения передачи тока.
Будут заземлители. Эти переключатели связаны с разъединителями. Эти выключатели с блокировкой будут установлены на одной раме. Однако будет использоваться отдельный механизм. Это позволит избежать необходимости использования различных опорных изоляторов для заземлителей. Кроме того, это упростит блокировку. Обычно заземлители изготавливаются для изолированных и обесточенных цепей. Они не обладают способностью делать ошибки. Если вам нужна способность к ошибкам, вы можете рассмотреть некоторые конкретные конструкции.
Для чего он используется?
Разъединитель, разъединитель или выключатель-разъединитель используются для обесточивания тока при обслуживании и ремонте. В электротехнике разъединитель используется для разрыва цепи в распределительной сети. Они используются в промышленных целях. Разъединитель может быть с ручным или моторным приводом.
Он может быть соединен с заземляющим выключателем для обеспечения необходимой безопасности профессионалу, который работает над устранением любой проблемы с электричеством.
Высоковольтные разъединители в основном используются на электрических подстанциях для отключения трансформаторов, линий электропередач и автоматических выключателей при обслуживании. Разъединитель обеспечивает надежную изоляцию. Он не управляет цепью. В нем отсутствует механизм для подавления электрических дуг, возникающих при электрическом прерывании больших токов. Поэтому разъединители называют разгрузочными устройствами. Они не будут ломаться и создавать токи. Вместо этого они будут полностью изолировать токи.
Заключение
Разъединитель используется как разъединяющее устройство, которое изолирует либо часть цепи, либо всю цепь. Изолятор используется, когда электрики хотят отключить часть цепи, чтобы выяснить, какая проблема в основном источнике питания. Разъединитель блокирует постоянный ток, в то же время разрешая поток переменного тока.
Выключатели-разъединители считаются лучшими для высоковольтного оборудования, в состав которого входят трансформаторные подстанции. В настоящее время разъединители также рассматриваются для установок среднего напряжения.
Доступны различные типы разъединителей, поэтому важно найти подходящий для использования. Все выключатели-разъединители сделаны по-разному и работают по-разному. Даже если функция почти одинакова, будут физические и рабочие различия.
Рекомендуем к прочтению
Низковольтный электрический
Автоматический выключатель — принцип работы, типы и советы по безопасности
Дома или на работе часто случаются внезапные сбои в электроснабжении, которые, если их быстро не устранить, могут нанести значительный ущерб
Подробнее »
Низковольтный электрический
Полное руководство по электричеству низкого напряжения
Домовладельцам нужны средства автоматизации, интернет и освещение.
Вот почему сегодня строители вынуждены устанавливать низковольтные электросети. Электрические устройства всех видов стали
Подробнее »

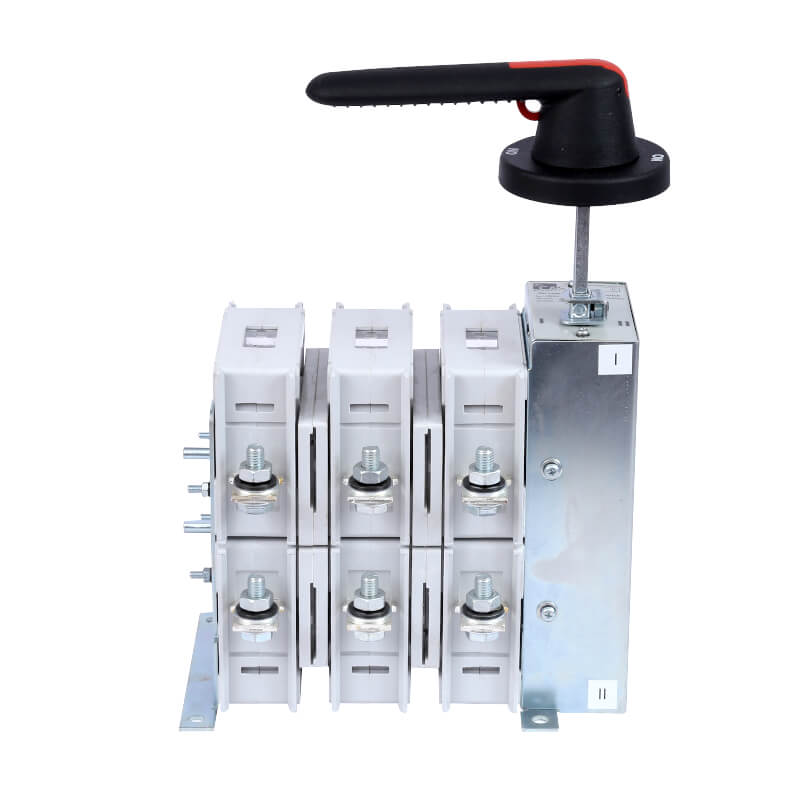

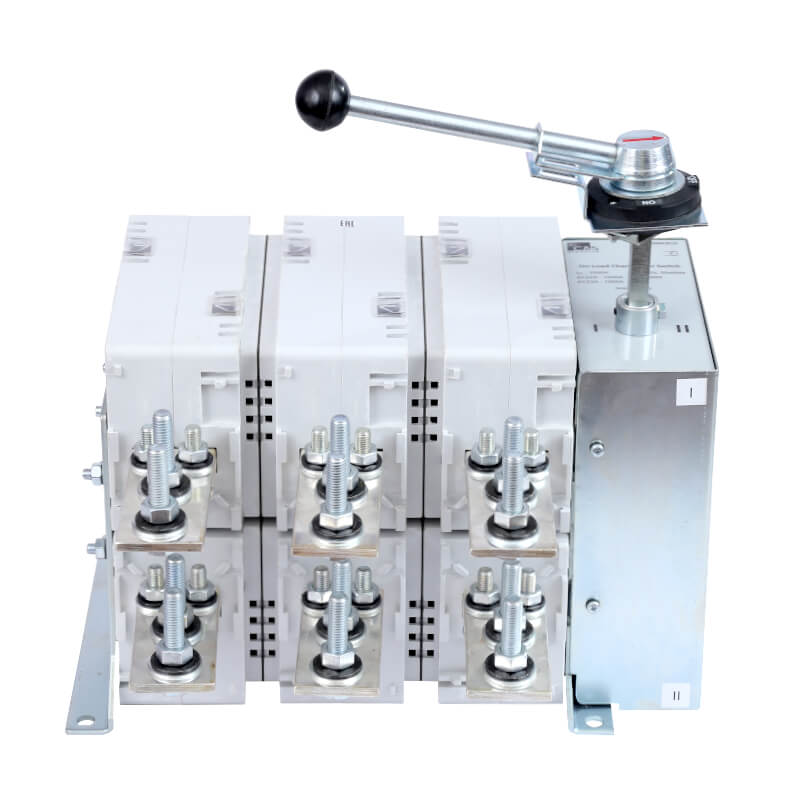

Выключатели-разъединители с ручным управлением – Выключатели
