Лист стальной размеры толщина, размер металлического листа таблица

Металлические листы сделанные из стали ст3сп/пс, 08пс/кп имеют различную толщину, раскрой и вид, что в свою очередь определяет их размер. Основные параметры листа — это его толщина и раскрой. Основные виды металлических листов: холоднокатаные, горячекатаные, оцинкованные, рифлёные, просечно-вытяжные. Основные размеры и толщины представлены в таблицах ниже:

Лист стальной таблица размеров

Лист горячекатаный таблица: размер вес толщина
1.5x1250x2500	11,8 кг/м2
2x1250x2500	15,7 кг/м2
2.5x1250x2500	19,76 кг/м2
3x1250x2500	23,61 кг/м2
4x1500x6000, 4х1500х3000	31,4 кг/м2
5x1500x6000, 5х1500х3000	39,35 кг/м2
6x1500x6000, 6х1500х3000	47,1 кг/м2
7x1500x6000, 7х1500х3000	0 кг/м2
8x1500x6000, 8х1500х3000	62,8 кг/м2
9x1500x6000, 9х1500х3000	0 кг/м2
10x1500x6000, 10х1500х3000	78,5 кг/м2
12x1500x6000, 12х1500х3000	94,2 кг/м2
14x1500x6000	109,9 кг/м2
16x1500x6000	125,6 кг/м2
18x1500x6000	141,3 кг/м2
20x1500x6000	157 кг/м2
22x1500x6000	172,7 кг/м2
25x1500x6000	197 кг/м2
30x1500x6000	236 кг/м2
32x1500x6000	251 кг/м2
36x1500x6000	275 кг/м2
40x1500x6000	283 кг/м2
45x1500x6000	314 кг/м2
50x1500x6000	393 кг/м2
60x1500x6000	471 кг/м2
70x1500x6000	0 кг/м2
80x1500x6000	628 кг/м2
90x1500x6000	0 кг/м2
100x1500x6000	785 кг/м2
110x1500x6000	0 кг/м2
120x1500x6000	0 кг/м2
130x1500x6000	0 кг/м2
140x1500x6000	0 кг/м2
150x1500x6000	0 кг/м2
160x1500x6000	0 кг/м2
Лист холоднокатаный таблица: размер вес толщина
0. 5x1250x2500, 0.5x1000x2000	3,92 кг/м2
0.6x1250x2500	4,71 кг/м2
0.7x1250x2500	5,5 кг/м2
0.8x1250x2500	6,28 кг/м2
0.9x1250x2500	7,06 кг/м2
1x1250x2500	7,85 кг/м2
1.2x1250x2500	9,42 кг/м2
1.4x1250x2500	10,99 кг/м2
1.5x1250x2500	11,77 кг/м2
1.8x1250x2500	14,13 кг/м2
2x1250x2500	15,7 кг/м2
2.5x1250x2500	19,62 кг/м2
3x1250x2500	23,5 кг/м2
Лист оцинкованный таблица: размер вес толщина
0.45x1250x2500	3,73 кг/м2
0.5x1250x2500, 0.5x1000x2000	4,13 кг/м2
0.55x1250x2500	4,52 кг/м2
0.7x1250x2500	5,7 кг/м2
0.8x1250x2500	6,48 кг/м2
0. 9x1250x2500	7,27 кг/м2
1x1250x2500	8,05 кг/м2
1.2x1250x2500	9,62 кг/м2
1.5x1250x2500	11,97 кг/м2
2x1250x2500	15,9 кг/м2
2.5x1250x2500	19,82 кг/м2
3x1250x2500	23,84 кг/м2
Лист рифленый таблица: размер вес толщина

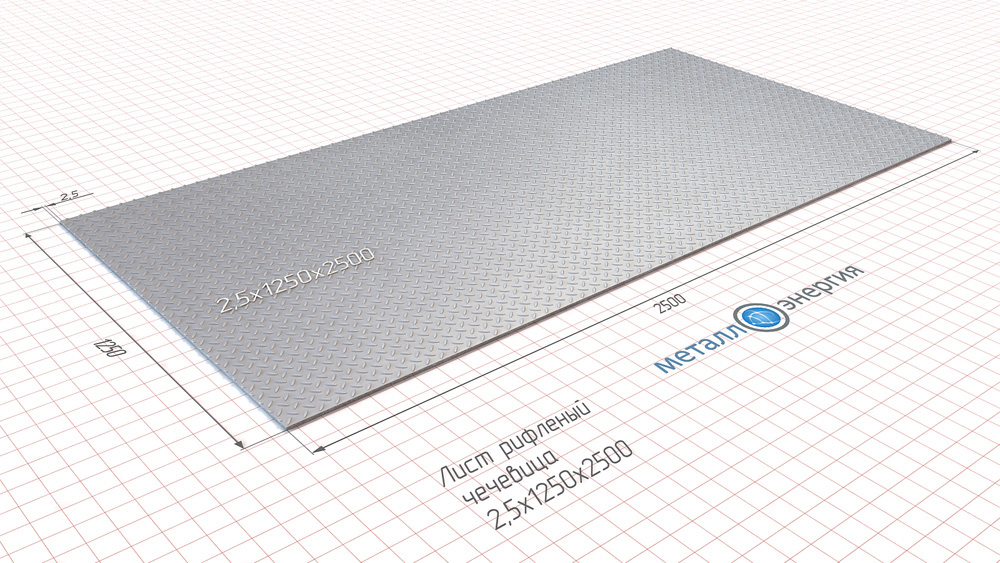

3x1250x2500 чечевица	23,5 кг/м2
4x1500x6000 чечевица	31,4 кг/м2
5x1500x6000 чечевица	39,25 кг/м2
6x1500x6000 чечевица	47,1 кг/м2
8x1500x6000 чечевица	62,8 кг/м2
10x1500x6000 чечевица	78,5 кг/м2
12x1500x6000 чечевица	96,8 кг/м2

Лист стальной цены за метр м2 за тонну >>>

заполните форму: получите счет или кп

Имя

Телефон

Адрес доставки

Наименование продукции

Загрузка файла

Размеры листов металлических – Размеры Инфо

Виды стальных листов:

холоднокатаный (ХК): сортамент согласно ГОСТ 19904-90;
горячекатаный (ГК): сортамент согласно ГОСТ 19903-2015;
оцинкованный (ОЛ): сортамент согласно ГОСТ 14918-80;
рифленый (РЛ): сортамент согласно ГОСТ 8568-77;
латунные листы (ЛЛ): сортамент согласно ГОСТ 2208-2007;
плиты стальные (ПС): сортамент согласно ГОСТ 12947-67;
листы стальные просечно-вытяжные (ПВЛ): сортамент согласно ГОСТ 8706-78, ТУ 36. 26.11-5-89;
алюминиевые листы (АЛ): сортамент согласно ГОСТ 21631-76;
нержавеющие листы (НЛ): сортамент согласно ГОСТ 5582-75.

Размеры металлического листа:

толщина: 0.35-5 (мм) – холоднокатанный лист;
толщина: 0.4-160 (мм) – гороячекатанный лист;
стандартные размеры: 1000 (мм) х 1200 (мм), 1250 (мм) х 2500 (мм), 1500 (мм) х 6000 (мм).

Маркировка:

А: лист повышенной точности;
Б: лист стандартной точности;
ПО: повышенная, выдержанная плоскостность;
ПВ: повышенная, высокая плоскостность;
ПН: нормальная, стандартная плоскостность;
НО: необработанная кромка;
О: обрезная кромка.

Важно: Поставка стали толщиной 1.2-12 (мм) возможна как в рулонах так и в листовом формате.

В листах сталь изготавливается толщиной 0.5-160 (мм).

Стандарт Существующие международные стандарты	s (мм) Толщина листа металлического (мм) Полная толщина листа металлического.	b (мм) Ширина листа металлического (мм) Полная ширина листа металлического.	l (м) Длина листа металлического (м) Длина профиля листа металлического изготавливаемая на заводе.
ГОСТ 19903-2015 Прокат листовой горячекатаный	0.40-160	500-4400	0.710-12
ГОСТ 19904-90. Прокат листовой холоднокатаный	0.35-5.00	500-2350	1-6
ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения	0.35-2.0	x	x
ГОСТ 14918-80 Сталь тонколистовая оцинкованная с непрерывных линий	0.5-2.0	x	x
ГОСТ 8568-77 Листы стальные с ромбическим и чечевичным рифлением	2.5-12	600-2200	x
ГОСТ 503-81 Лента холоднокатаная из низкоуглеродистой стали	0. 05-4.00	4-500	x
ГОСТ 8568-77 Листы стальные с ромбическим и чечевичным рифлением	0.05-4.00	100-2000	x
ГОСТ 12947-67 Плиты стальные для станочных приспособлений	8-40	60-500	0.080-1
ГОСТ 21631-76 Листы из алюминия и алюминиевых сплавов	0.3-10.5	600-2000	2-7.2

Таблица толщины листового металла

В мире лазерной резки толщина металла, основанная на толщине, является жизненно важным фактором. Это то, что мы регулярно используем в Cypress Metals, и наши клиенты также должны иметь к этому доступ. В таблице ниже представлен простой ресурс, позволяющий сортировать толщину как в дюймах, так и в миллиметрах, как для стали, так и для алюминия:

Калибр (ga)	Толщина стали (дюймы)	Толщина стали (мм)	Толщина алюминия (дюймы)	Толщина алюминия (мм)
3	0,2391	6,07	0,2294	5,83
4	0,2242	5,69	0,2043	5,19
5	0,2092	5,31	0,1819	4,62
6	0,1943	4,94	0,162	4. 11
7	0,1793	4,55	0,1443	3,67
8	0,1644	4,18	0,1285	3,26
9	0,1495	3,80	0,1144	2,91
10	0,1345	3,42	0,1019	2,59
11	0,1196	3,04	0,0907	2,30
12	0,1046	2,66	0,0808	2,05
13	0,0897	2,28	0,072	1,83
14	0,0747	1,90	0,0641	1,63
15	0,0673	1,71	0,0571	1,45
16	0,0598	1,52	0,0508	1,29
17	0,0538	1,37	0,0453	1,15
18	0,0478	1,21	0,0403	1,02
19	0,0418	1,06	0,0359	0,91
20	0,0359	0,91	0,032	0,81
21	0,0329	0,84	0,0285	0,72
22	0,0299	0,76	0,0253	0,64
23	0,0269	0,68	0,0226	0,57
24	0,0239	0,61	0,0201	0,51
25	0,0209	0,53	0,0179	0,45
26	0,0179	0,45	0,0159	0,40
27	0,0164	0,42	0,0142	0,36
28	0,0149	0,38	0,0126	0,32
29	0,0135	0,34	0,0113	0,29
30	0,012	0,30	0,01	0,25
31	0,0105	0,27	0,0089	0,23
32	0,0097	0,25	0,008	0,20
33	0,009	0,23	0,0071	0,18
34	0,0082	0,21	0,0063	0,16
35	0,0075	0,19	0,0056	0,14
36	0,0067	0,17	–	–

Производство листового металла | Руководство по проектированию

Спинка

Материалы
Материалы по услугам
. нарезание резьбы, выбор подходящего материала для ваших деталей и многое другое.
Скачать
Ресурсы
Советы по дизайну Наборы инструментов Руководства и отчеты о тенденциях Тематические исследования Вспомогательные средства дизайна Вебинары и выставки
Блог Видео Часто задаваемые вопросы Педагоги и студенты Глоссарий
Отрасли Медицинский Аэрокосмическая промышленность Автомобильный Бытовая электроника Промышленное оборудование
О нас
Кто мы Почему Протолабс? Фабрики х Сеть Платформа цифровых котировок Исследования и разработки Награда за крутую идею Устойчивое развитие и социальное воздействие

Карьера Инвесторы Места Нажимать Приобретение Партнерство
Связаться с США
Proto Labs, Inc.
5540 Pioneer Creek Dr.
Maple Plain, MN 55359
Соединенные Штаты
P: 877.479.3680
F: 763. 479.267999.479.3680
F: 763,479.2679
.3680. Цифровые фабрики x
Партнерская сеть
Наши цифровые фабрики производят мелкие детали за несколько дней, а наша цифровая сеть партнеров-производителей на основе концентраторов открывает передовые возможности и оптовые цены при больших количествах.
Узнать больше

Получить предложениеВойти

Наши основные рекомендации по изготовлению изделий из листового металла включают важные аспекты проектирования, помогающие повысить технологичность изготовления деталей, улучшить внешний вид и сократить общее время производства.

Максимальные размеры

	США	Метрическая система
РАЗМЕР	39 x 47 дюймов	990,6 мм x 1193,8 мм
ДЛИНА ИЗГИБА	47 дюймов	1193,8 мм

Минимальные размеры

	США	Метрическая система
ПЛОСКАЯ ЧАСТЬ	0,250 дюйма x 0,250 дюйма	6,35 мм x 6,35 мм
ФОРМОВАЯ ЧАСТЬ	0,500 дюйма x 0,500 дюйма	12,7 мм x 12,7 мм

Допуски

Одна поверхность

	США	Метрическая система
Отводы	+/- 1 градус	+/- 1 градус
Смещения	+/- 0,012 дюйма	+/- 0,304 мм
Диаметры отверстий	+/- 0,005 дюйма	+/- 0,127 мм
край в край/отверстие; отверстие в отверстие	+/- 0,005 дюйма	+/- 0,127 мм
Фурнитура для края/отверстия	+/- 0,010 дюйма	+/- 0,254 мм
Аппаратное обеспечение	+/- 0,015 дюйма	+/- 0,381 мм
Изгиб к краю	+/- 0,010 дюйма	+/- 0,254 мм
Изгиб в отверстие/оборудование/изгиб	+/- 0,015 дюйма	+/- 0,381 мм

Несколько поверхностей

	США	Метрическая система
Элементы, разделенные двумя или более изгибами	+/- 0,030 дюйма	+/- 0,762 мм

Допуски различаются в зависимости от особенностей детали, таких как изгибы, смещения, отверстия и вставленные детали.

Руководство по отделке поверхности листового металла

Ознакомьтесь с нашим руководством по обработке листового металла, чтобы получить краткий обзор наших стандартных и косметических вариантов отделки, доступных для различных материалов из листового металла.

Руководство по загрузке

Материалы

Алюминий (1)
Латунь (2)
Медь (3)
Нержавеющая сталь (4)
Сталь: необработанный CR (5)
Сталь: CR Galvaneal и CR Galvanized (6)

ПРОСМОТРЕТЬ МАТЕРИАЛЫ >

Таблица толщины листового металла

Поскольку детали из листового металла изготавливаются из одного листа металла, толщина стенки детали должна быть одинаковой. Толщина листового металла варьируется от 0,024 дюйма (0,609 мм) до 0,250 дюйма (6,35 мм).

Поскольку детали из листового металла изготавливаются из одного листа металла, деталь должна иметь одинаковую толщину стенки.

Толщина листового металла варьируется от 0,024 дюйма (0,609 мм) до 0,250 дюйма (6,35 мм).

Чистовая обработка

Мы предлагаем сварные сборки, стандартную фрезерную обработку, обработку кромок и орбитальную шлифовку, а также ряд дополнительных вариантов отделки листового металла:

Шов, прихватка, и
5 шовная сварка
Вставка фурнитуры и заклепка: Стандартная фурнитура из листового металла PEM
Порошковое покрытие : Разнообразие цветов порошковой краски с текстурированной и нетекстурированной отделкой, включая цвета RAL. Посмотрите наши варианты порошковой окраски здесь
Трафаретная печать (одно- и двухцветная): Цвета смешаны, чтобы точно соответствовать большинству номеров Pantone
Комплекты : клепаные и сварные POP
Покрытие : Анодирование, хромирование, цинкование и пассивирование

Для упрощения производства доступно порошковое покрытие собственного производства, а на детали наносится порошковое покрытие в соответствии с государственными постановлениями.

Радиус изгиба

Мы сохраняем допуск +/- 1 градус на все углы изгиба. Мы предлагаем широкий диапазон обычных радиусов изгиба, но наш стандартный радиус изгиба составляет 0,030 дюйма (0,762 мм). Это отраслевой стандарт и наиболее рентабельный. Длина фланца должна быть не менее чем в 4 раза больше толщины материала.

Рекомендуется использовать одинаковые радиусы для всех изгибов, а длина полки должна как минимум в 4 раза превышать толщину материала.

Кромки

Формируем открытые и закрытые швы. Допуск на подгибку зависит от радиуса подгибки, толщины материала и особенностей вблизи подгибки.

Мы рекомендуем, чтобы минимальный внутренний диаметр равнялся толщине материала, а длина обратной кромки равнялась 6-кратной толщине материала.

Смещения

Смещения используются для создания Z-образных профилей в деталях из листового металла. Мы смещаем допуск по высоте на +/-0,012 дюйма (0,304 мм) от верха листа до верха бланка и рекомендуем смещение 0,030 дюйма (0,762 мм).

Дополнительные стандартные опции включают: доступны 0,060 дюйма (1,524 мм), 0,093 дюйма (2,362 мм), 0,125 дюйма (3,175 мм), 0,187 дюйма (4,749 мм), 0,213 дюйма (5,410 мм), 0,250 дюйма , (6,35 мм), 0,281 дюйма (7,137 мм) и 0,312 дюйма (7,924 мм).

Отверстия и прорези

Отверстия и прорези должны иметь диаметр не менее толщины материала. Если материал толщиной 0,036 дюйма (0,914 мм) или тоньше, отверстие должно находиться на расстоянии 0,062 дюйма (1,574 мм) от края материала; если материал толще 0,036 дюйма (0,914 мм), отверстие должно находиться на расстоянии не менее 0,125 дюйма (3,175 мм) от края материала во избежание деформации. Если требуются аппаратные вставки, расстояние должно соответствовать спецификациям производителя.

Выемки и выступы

Выемки должны быть не менее толщины материала или 0,04 дюйма (1,016 мм), в зависимости от того, что больше, и не могут быть длиннее, чем в 5 раз больше его ширины. Выступы должны быть не менее чем в 2 раза толще материала или 0,126 дюйма (3,200 мм), в зависимости от того, что больше, и не могут быть длиннее, чем в 5 раз больше его ширины.
