Размеры металлопрофиля для кровли

Металлопрофиль или называемый иначе профнастил представляет собой профилированный лист из оцинкованной рулонной стали, с защищенным полимерным покрытием, изготовленным на основе пластизола, полиэстера либо пурала. Производится металлопрофиль для кровли из поставляемой в рулонах стали методом холодного проката, обеспечивающим целостность предварительно нанесенного полимерного покрытия.

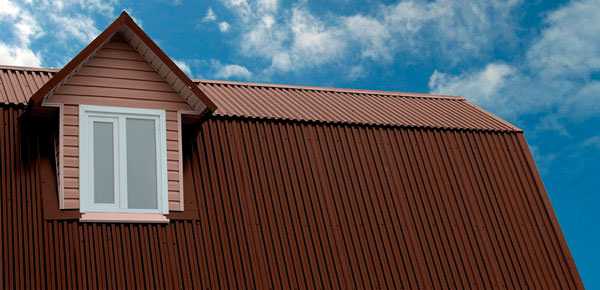

Внешне кровельный металлопрофиль напоминает по форме шифер. Его волнообразная поверхность может характеризоваться различными значениями высоты гребня и шага волны, а также иметь различный профиль. Поскольку профнастил нарезается из рулонной стали, длина его листов может быть произвольной. Поперечные размеры металлопрофиля для кровли могут варьироваться в пределах от 980 мм до 1850 мм. При этом полезная площадь профнастила меньше его реальных габаритов на две полосы по краям шириной от 60 мм до 80 мм, что обусловлено особенностями укладки и крепления этого кровельного стройматериала – листы обычно монтируются внахлест.

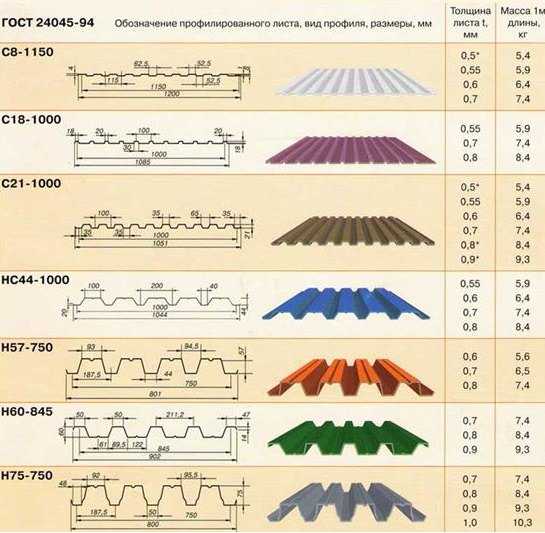

варианты профилированного листа

Толщина металлопрофиля, применяемого при монтаже кровли, может быть от 0,5 мм до 1,0 мм. Ее выбор определяется площадью кровли и климатическими условиями. Наиболее распространен профнастил, имеющий толщину 0,5 мм либо 0,7 мм. Высота металлопрофиля варьируется в пределах от 15 мм до 130 мм. Чем форма выше, тем более объемно выглядит рисунок кровли.

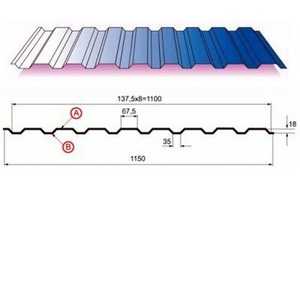

Профнастил С8-1150 (для стен, кровли, облицовки, потолков, заборов)

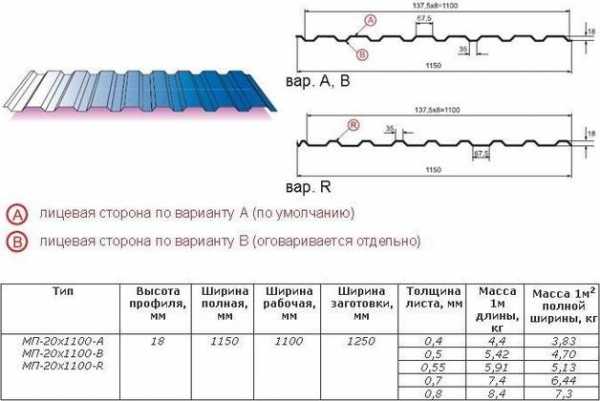

Профнастил МП20 -1100 (для кровли и стен, потолков и перегородок, ограждения (вар.А, В ) и скатной кровли (вар.R))

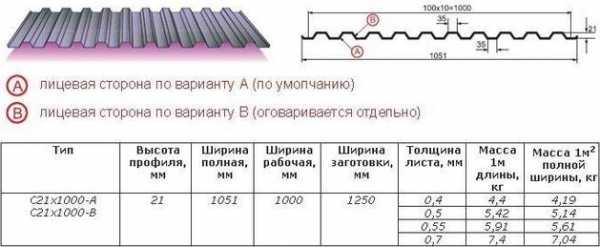

Профнастил С21-1000 (для кровли и стен, перегородок, скатной кровли)

Профнастил HC35-1000 (для несущих конструкций, заборов, скатной кровли)

Профнастил С44-1000 (для стен, заборов, скатной кровли)

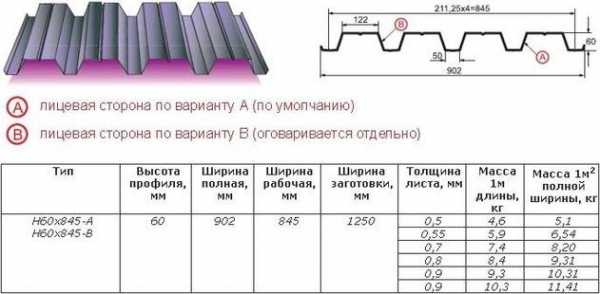

Несущий профнастил H60-845 (для несущих конструкций, скатной кровли, несъемной опалубки и забора)

www.vash-remontik.ru

Профнастил для крыши какой выбрать

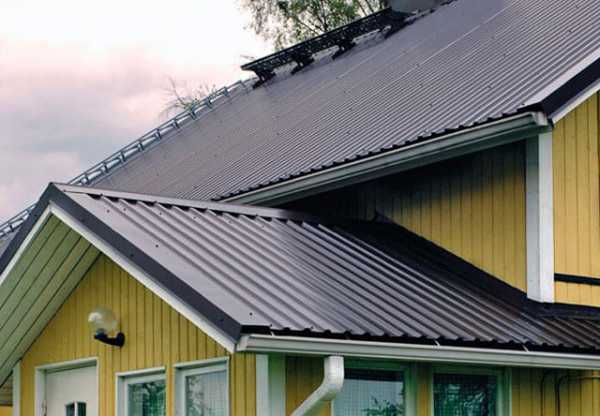

Металлическое покрытие кровель частных домов становится все более популярным, тем более что материал производится в различных вариациях и, благодаря современным технологиям, постоянно модернизируется. Поэтому у многих потребителей возникает справедливый вопрос — профнастил для крыши какой выбрать? Этот кровельный материал обладает отличными эстетическими и эксплуатационными характеристиками, способен не только надежно укрыть здание от осадков и ветра, но и преобразить его внешний вид.

Профнастил для крыши какой выбрать

Профнастил для крыши какой выбрать

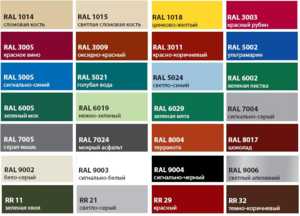

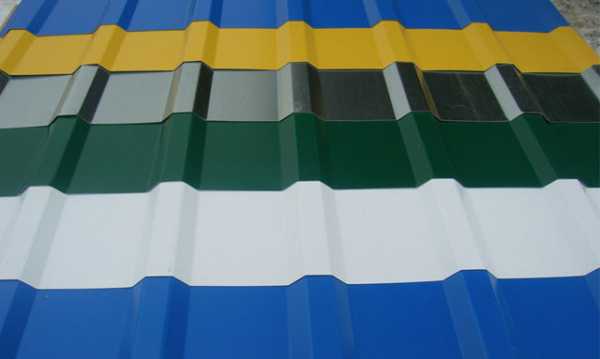

Профнастил производится в разных цветовых решениях, а также может иметь различную толщину и конфигурацию листов. В связи с тем, что кровельным листам придаются размеры, которые позволяют полностью накрыть длину ската крыши, от конька до свеса, их намного проще монтировать на стропильную систему, чем, например, всем знакомый традиционный шифер. Кроме того, материал не слишком тяжелый, а благодаря специальным защитным покрытиям и полимерной пленке, нанесенной сверху, он прослужит достаточно длительный срок.

Содержание статьи

Каковы преимущества профнастила перед другими кровельными покрытиями?

По многим параметрам профнастил выгодно отличается от других кровельных покрытий

По многим параметрам профнастил выгодно отличается от других кровельных покрытий

Качественному профнастилу все чаще отдают предпочтение при выборе материала для кровли жилых строений, так как он обладает большим количеством положительных качеств, которыми не могут «похвастать» других покрытия. К таким достоинствам можно отнести:

  • Первое, что всегда волнует многих покупателей — это цена на материал. Именно потому, что профнастил доступен практически для любой семьи, на нем все чаще останавливается выбор при выборе материала для кровли.
  • Обширная цветовая гамма выпускаемых листов позволяет подобрать именно тот оттенок покрытия, который будет безупречен для гармоничного оформления экстерьера частного дома.
  • Профнастил производится в листах до двенадцатиметровой длины, что позволяет при монтаже его на крышу сделать минимальное количество стыков по скату или даже полностью отказаться от поперечной стыковки.
  • Небольшая удельная масса материала, простота и понятность монтажа позволяет произвести кровельные работы самостоятельно с привлечением всего одного помощника, который будет подавать листы на высоту крыши.
  • Потребителю предоставляется возможность выбора высоты рельефа листа – в зависимости от планирующегося угла уклона ската.
  • Кроме этого, имеется возможность выбрать различное по составу финишное покрытие профнастила.  Покрытие может быть нанесено по разным технологиям, и, соответственно, отличаться качеством, длительностью эксплуатации и, конечно, стоимостью материала.
  • Еще одно немаловажное преимущество профнастила — это экологическая чистота всего комплекса материалов, использующихся при его производстве. Кровли из профнастила, независимо от длительности эксплуатации, не способны причинить вреда окружающей среде. Немаловажным является и то, что материал – негорючий.

Классификация профнастила

Профнастил различается по многим параметрам, но прежде всего обращается внимание на тип профиля

Профнастил различается по многим параметрам, но прежде всего обращается внимание на тип профиля

В наше время производители предлагают различные типы профнастила, предназначенные для конкретных областей применения в строительной практике. Однако, некоторые из типов, благодаря своим качествам, можно считать почти универсальными и использовать для разнообразных целей.

Чтобы определиться с выбором материала, который хорошо подойдет для кровельных работ, необходимо рассмотреть все основные типы профнастила, так как они очень часто бывают взаимозаменяемыми.

При рассмотрении конкретного типа профилированного листа, следует обратить внимание на его маркировку – она состоит из нескольких цифровых и буквенных символов, указывающих на его предназначение и основные параметры.

Буквенные обозначения в маркировке

Первая буква в маркировке определяет прочностные качества материала и основную область его применения:

  • «Н» — это самые прочные профилированные листы. В данном случае буква «Н» говорит о том, что это — несущий тип профнастила. Этот материал имеет самую большую высоту волны (гофры) с дополнительными бороздами в ее нижней части – они придают листам повышенную жесткость.

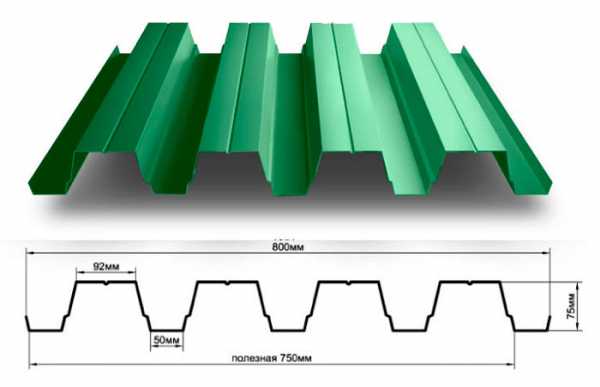

Несущий профнастил (Н) отличает большая высота волны, повышенная толщина металла, специальные продольные бороздки, играющие роль дополнительных ребер жесткости

Несущий профнастил (Н) отличает большая высота волны, повышенная толщина металла, специальные продольные бороздки, играющие роль дополнительных ребер жесткости

Кроме этого, несущий профнастил отличается от остальных разновидностей самой большей толщиной металлического листа. Поэтому его применяют для кровельных работ жилых строений, строительства стен и крыш больших ангаров, ограждений, изготовления большегрузных контейнеров, возведения производственных цехов, складов, гаражей, ворот и других конструкций, которые должны иметь высокую механическую прочность, надёжность, длительность в эксплуатации.

  • «НС» — это «несуще-стеновой» профильный материал, и его смело можно назвать практически универсальным, так как его используют для самых разных целей. Подобная разновидность профнастила отличается средним уровнем толщины металла и высоты волны.
Несуще-стеновые модели профнастила (НС) отличаются повышенной универсальностью

Несуще-стеновые модели профнастила (НС) отличаются повышенной универсальностью

Применяется такой материал для возведения и обшивки стен, для кровельных работ, из него возводят заборы, навесы, другие бытовые, промышленные и подсобные постройки, изготавливают калитки и ворота. По своим эксплуатационным характеристикам подобный тип профнастила можно назвать промежуточным между несущим и стеновым материалом, но стоимость его гораздо ниже, чем у несущего.

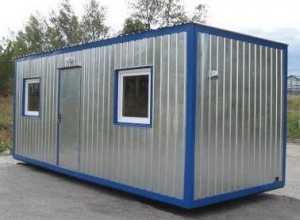

  • «С» — стеновой профнастил. Он применяется для возведения легких хозпостроек, обшивки стен жилых строений поверх термоизоляционного слоя, для изготовления каркасный ворот, заборов и других конструкций.

Высота волны у него невысока, стало быть, и прочностные качества на поперечный изгиб тоже невелики. Для изготовления многих моделей используется самая тонкая сталь, и неудивительно, что и стоимость подобного материала тоже бывает небольшой.

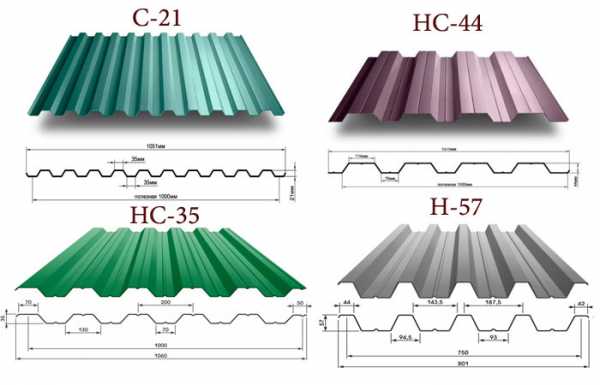

Несколько популярных типов профнастила из категории «С»

Несколько популярных типов профнастила из категории «С»

Впрочем, многие из моделей профнастила их категории «С» тоже вполне подходят для кровельных работ.

  • «МП» — еще один встречающийся тип профнастила, который отличается хорошей универсальностью и идеально подходит и для кровель, и для возведения стен хозпостроек, а кроме того – применяется при производстве сэндвич-панелей. Для чего предназначен каждая из его модификаций, можно узнать из цифровой и буквенной маркировки.



Один из наиболее широко используемых типов профнастила – МП-20

Один из наиболее широко используемых типов профнастила – МП-20

Оцинкованный профнастил МП используется для покрытия скатных кровель, перегородок в промышленных помещениях, а также для подвесных потолков. Этот тип материала производится не только в оцинкованном виде, но и с полимерным покрытием.

«МП»-профлист выпускается в трех вариациях – это типы «А», «В» и «R».

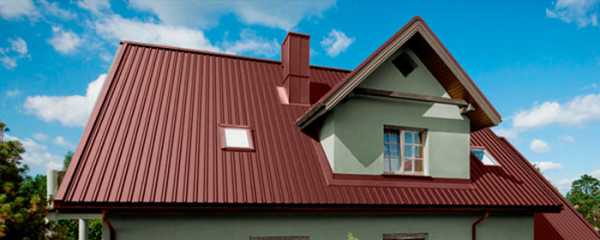

Так, например, профнастил «МП-R» предназначен именно для кровельных покрытий, а типы «А» и «В» больше подойдут для ограждений и обшивки стен. Тип «R» отличается от «А» и «В» размерами гофры, в частности, тем, что основание волны к него меньше, а расстояние между волнами – шире, в то время как у стеновых листов дело обстоит наоборот. По такому профилю будет проще стекать потокам ливневой воды.

Кроме того, благодаря таким параметрам кровельный тип «R» превосходит стеновой профлист по прочности на изгиб, и способен выдержать высокие статические нагрузки. Типы «А» и «В», в свою очередь, лучше него противостоят ветровым динамическим воздействиям.

Стеновые типы этого профнастила отличаются друг от друга тем, что «А» производится с защитным покрытием только с лицевой стороны, а покрытие типа «В» — оговаривается во время заказа. Поэтому во втором варианте цветовые слои могут полностью отсутствовать, или же наносятся с одной или двух сторон листа.

Профнастил «МП» - разница между стеновым («А» и «В») и кровельным «R») профилем

Профнастил «МП» — разница между стеновым («А» и «В») и кровельным «R») профилем

Профнастил «МП» изготавливается с высотой волны гофры в 18 или 20 мм.

Цифровые обозначения в маркировке

Итак, в маркировке изделия за буквенным обозначением следуют числовые значения, дающие необходимую информацию:

  • Первое число говорит о высоте волны в миллиметрах.
  • Второе цифровое значение указывает на толщину листовой стали, из которой изготовлен профнастил — этот параметр также приводится в миллиметрах.
  • Третья группа цифр дает информацию о полезной ширине листа в миллиметрах, то есть с учетом нахлеста волн при укладке покрытия. Этот параметр всегда несколько меньше реальных габаритов листов, что следует помнить, например, при организации транспортировки или складирования материала.
  • Длина листа может и не указываться, так как при заказе материала для определенных нужд она может быть любой, по требованию заказчика и по возможностям производителя. Впрочем, нередко в прайс-листах все же дается предельное значение длины, также в миллиметрах. Например, последней группой цифр может стоять 12000.

Таким образом, маркировка профнастила может выглядеть, например, так:

С10-0,5-1100 — это говорит о том, что профнастил стенового типа, имеющий высоту волны в 10 мм, изготовлен из листа толщиной 0,5 мм, с полезной шириной в 1100 мм.

Другой пример маркировки:

МП-18-0,7-1000В — это профнастил с высотой волны в 18 мм, из стального листа толщиной 0,7 мм, полезная ширина 1000 мм, изготовленный из оцинкованной стали без покрытия, но оно может быть нанесено по требованию заказчика с одной или обеих сторон.

Зная, как прочитать эти значения, будет намного проще найти профнастил необходимой модификации.

Толщина листа, высота волны, масса профнастила
При выборе профнастила определявшими параметрами будут являться высота волны и толщина металлического листа

При выборе профнастила определявшими параметрами будут являться высота волны и толщина металлического листа

Необходимо осветить вопрос и о том, какой может быть минимальная и максимальная толщина металлического листа, из которого изготавливается профнастил, а также какой массой могут обладать листы кровельного материала – это чрезвычайно важно именно для конструкции крыши.

  • Толщина металлического листа бывает:

— у разновидностей «Н», «НС» и «С» может варьироваться от 0,4 мм до 1,2 мм;

— «МП-R» – от 0,4 до 0,8 мм;

— «МП-А» и «МП-В» – о 0,4 до 0,7 мм.

От этого параметра напрямую зависит прочность материала, его устойчивость к характерным для кровли нагрузкам – ветровым и снеговым.

  • Необходимо правильно выбрать высоту волны профнастила, так как от этого параметра также зависит жесткость материала и надежность его прилегания и крепления к обрешетке кровельной системы. Обычно для кровельных работ применяют профнастил с высотой волны не менее 18 мм, и до 60 ÷75 мм. Правда, верхнее значение нельзя считать предельным можно использовать и более высокий материал, но вопрос только в целесообразности такого подхода.

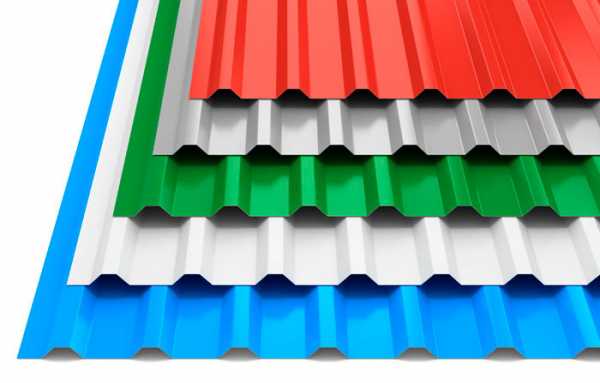

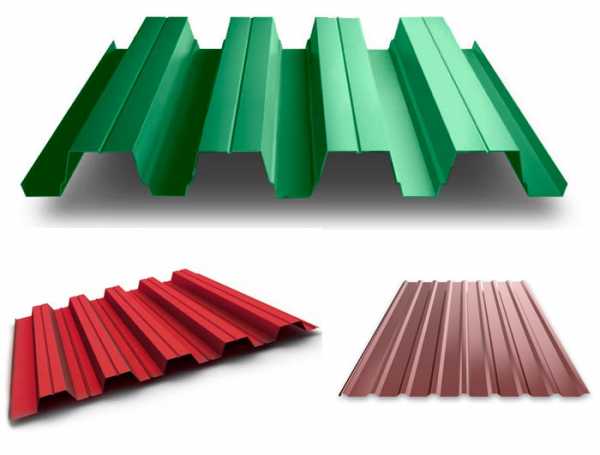

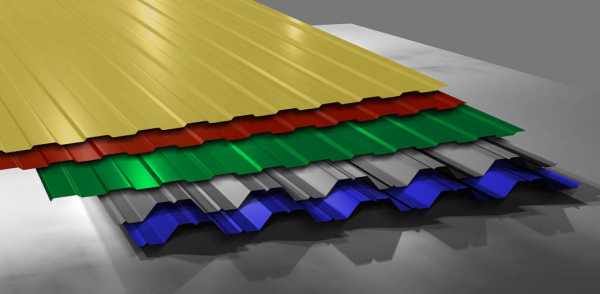

Различные по высоте волны профили профнастила

Различные по высоте волны профили профнастила

Высота волны влияет не только на прочность материала, но и на качество отвода воды с крыши во время дождя. Профилированные листы «НС» и «Н», имеющие борозды в нижней части волны, более стойки к различным нагрузкам, поэтому выбирая кровельный материал, рекомендовано отдать предпочтение именно им.

Не нужно забывать, что в зимний период на крыше может образоваться скопление снега, который покрытие должно выдержать. Кроме этого, кровля должна выдерживать вес человека, так как на нее не раз придется подниматься по различным причинам.

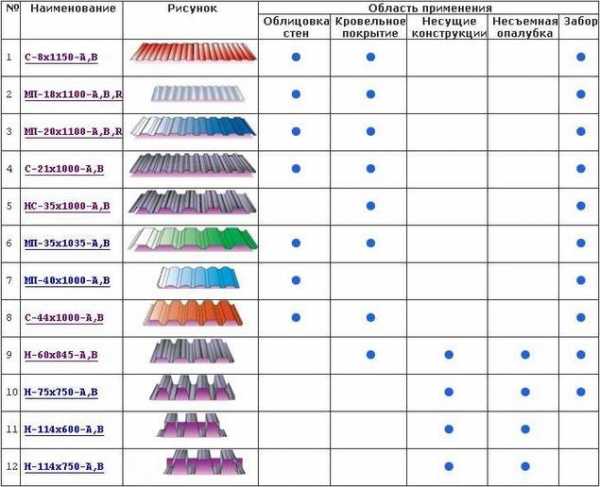

В таблице ниже приведены основные типы профнастила с указанием характерных областей их применения:

Разновидность профнастилаХарактерные области применения материала
Облицовка стенКровельное покрытиеНесущие стеновые конструкцииНесъемная опалубкаСтроительство забора
С8˅˅
МП18 (А)˅˅
МП18 (В)˅˅
МП20 (А,В)˅˅
МП20 ( R)˅
C21 (А)˅˅
С21 (В)˅˅
НС35 (А)˅˅
НС35 (В)˅
МП35 (А)˅˅
МП35 (В)˅˅
МП40 (А)˅˅
С44 (А)˅˅
С44 (В)˅˅
Н60 (А)˅˅
Н60 (В)˅˅˅
Н75 (А, В)˅˅˅
Н114 (А, В)˅˅

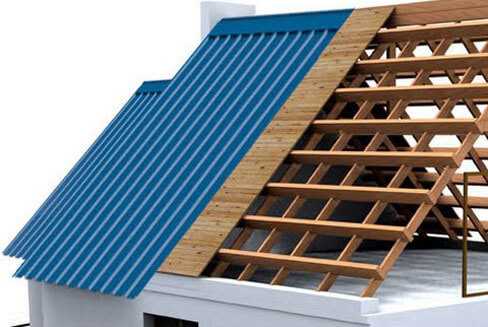

От типа материала и высоты волны зависит еще и конструкция создаваемой под кровельное покрытие обрешетки. Примерные значения шага поперечной обрешетки указаны в следующей таблице:

Тип профнастилаШаг кровельной обрешетки
С8Для кровли лучше не использовать. В исключительных случаях – только с применением сплошной обрешетки
С10Для кровли лучше не использовать. Допускается применение с шагом обрешетки не более 300 мм
С18 (МП18)не более 400 мм
МП20400 – 500 мм
С21350 – 600 мм, в зависимости от крутизны ската кровли
НС351200 – 1500 мм
С44500 – 1000 мм, в зависимости от крутизны ската кровли
НС44до 2600 мм
Н57до 3000 мм
Н60до 3000 мм
Н75до 4000 мм
  • Важным параметром, как для организации доставки материала к месту проведения строительства, так и для оценки возможности выполнения кровельных работ вручную, без применения специальной подъемной техники, является масса листов профнастила, находящаяся в зависимости от толщины металла, особенностей конфигурации профиля и его покрытия. Этот параметр может существенно различаться – в диапазоне от 5,4 до 17,2 кг/м².

Таблица весовых параметров несущего «Н» профнастила приведена ниже:

Маркировка профнастилаТолщина металлического листа, мм.Масса 1 погонного метра материала, кгМасса 1 м² покрытия, кг
Н57-7500.76.58.67
Н57-7500.87.49.87
Н60-8450.77.48.76
Н60-8450.88.49.94
Н60-8450.99.311.01
Н75-7500.77.49.87
Н75-7500.88.411.2
Н75-7500.99.312.4
Н114-6000.88.414
Н114-6000.99.315.5
Н114-6001.010.317.17

И еще одна таблица, показывающая аналогичные параметры, но уже для универсальных листов типа «НС»:

Маркировка профнастилаТолщина металлического листа, ммМасса 1 погонного метра материала, кгМасса 1 м² покрытия, кг
НС35-10000.55.45.4
НС35-10000.555.95.9
НС35-10000.77.47.4
НС44-10000.55.45.4
НС44-10000.555.95.9
НС44-10000.77.47.4

Какой тип защитно-декоративного покрытия профнастила выбрать?

Для кровли очень важным параметром является качество защитно-декоративного покрытия профнастила

Для кровли очень важным параметром является качество защитно-декоративного покрытия профнастила

Долговечность эксплуатации кровельного материала во многом зависит от того, какое покрытие на него нанесено, и насколько оно является качественным. Поэтому, необходимо рассмотреть основные разновидности таких покрытий.

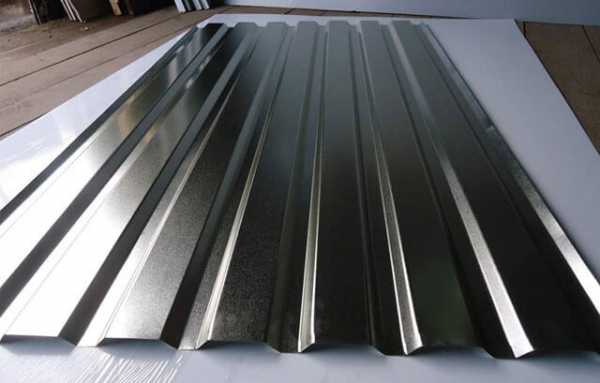

Оцинкованный профнастил

Оцинкованный кровельный профнастил производится из холоднокатаной стали, имеющей цинковое покрытие, толщину листов 0,4÷1,3 мм.

  • Первым шагом производится покрытие цинком «черной» стали — этот слой является основным барьером в защите металла от коррозии.
  • После оцинкования, проводится пассивация цинкового слоя, то есть он покрывается оксидной пленкой, также эффективно препятствующий появлению развитию коррозии.

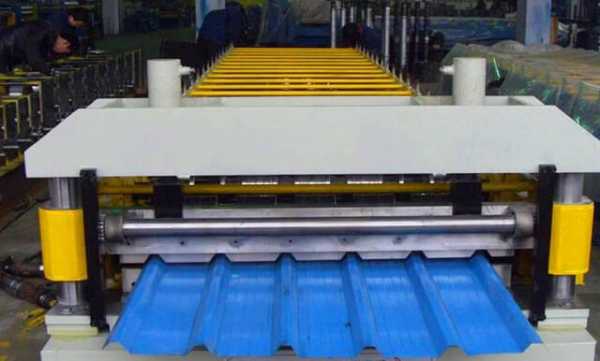

Профилирование оцинкованных стальных листов

Профилирование оцинкованных стальных листов

  • Далее, листы поступают в профилегибочный станок, где им придается трапециевидный или волнистый профиль с высотой волны от 8 и до 180 мм, в зависимости от назначения профнастила. В результате получается готовый лист, изготовленный по ГОСТу. После этого материал может отправляться в продажу, или же на него наносится защитное полимерное покрытие.

Сегодня можно приобрести кровельный материал, покрытый модифицированным антикоррозийным составом – алюмоцинком или алюцинком, состоящим из 43% цинка, 55% алюминия и 1,6% кремния. Профнастил, имеющий такое покрытие, не сильно отличается по цене от обычного, покрытого только цинком, однако, обладает куда большей устойчивостью к различным агрессивным воздействиям, и оттого – более долговечен.

Простой оцинкованный профнастил достаточно редко применяется для крыш жилых строений – как правило, его используют для гаражей и различных хозяйственных построек, так как на первый план в этих случаях обычно выходят вопросы экономии, превалируя над декоративностью. Для домов и коттеджей чаще выбирается материал с защитными полимерными покрытиями.

Ранее, многие собственники, приобретая оцинкованный профлист, самостоятельно пытались наносить на него красящие составы. Сегодня в этом нужды нет — можно подобрать его цвет на любой вкус, в зависимости от общего фасадного оформления дома.

Профнастил с защитно-декоративным полимерным покрытием
 Полимерное покрытие –это не только красиво. Такой материал отличается повышенной долговечностью

Полимерное покрытие –это не только красиво. Такой материал отличается повышенной долговечностью

Кровельный материал, защищенный одним из качественных полимерных покрытий, резко прибавляет в «долголетии» — срок его службы составляет от 25 до 60 лет и более.

Технология нанесения полимерных покрытий

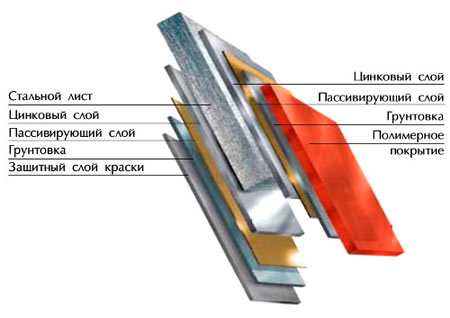

Примерная схема защитных полимерных слоев, которые накладываются на оцинкованный металлический лист.

Примерная схема защитных полимерных слоев, которые накладываются на оцинкованный металлический лист.

Полимерное покрытие призвано защитить кровельный материал от внешних природных, химических и механических воздействий.

Максимальную длительность эксплуатации обеспечивает защитное покрытие, состоящее из нескольких слоев и нанесенное с применением современных технологических процессов.

От того, каким методом нанесено на металл одно из полимерных покрытий, будут напрямую зависеть эксплуатационные качества профнастила. Полимеры могут наноситься различными способами, но этапы такого процесса — примерно одинаковы:

  • Оцинкованные листы обезжириваются и просушиваются.
  • Далее, металл подвергается процессу грунтования, что значительно повышает адгезию оцинкованного слоя с полимером.
  • Затем, осуществляется нанесение полимерного цветного покрытия. Его толщина может варьироваться от 25 до 200 мкм. Этот слой наносится обычно на лицевую сторону профлиста, а нижняя его сторона чаще покрывается только слоем защитного лака.
  • На следующем этапе листы поступают в специальные камеры, где под воздействием высоких температур проходят процессы окончательной полимеризации и укрепления защитного покрытия.

Самый распространенный способ нанесения полимерного слоя — это порошковый. Процесс окраски происходит в специальной камере. На этом этапе через металл пропускается положительный заряд постоянного электрического тока, после чего на его поверхность распыляется мелкодисперсный порошок определенного цвета, который придаётся отрицательный заряд. Под действием создавшегося электромагнитного поля, частицы порошка притягиваются к листам металла. Затем, листы поступают в термические камеры для процедуры окончательной полимеризации покрытия.

Технологическая линия нанесения порошкового полимерного покрытия.

Технологическая линия нанесения порошкового полимерного покрытия.

Подобный метод нанесения покрытия способствует созданию на поверхности металла более стойкого, по сравнению с жидким окрашиванием, слоя. Это связано с тем, что красящий состав очень равномерно распределяется на поверхности металла, что значительно снижает риск получения бракованного профнастила.

Профлисты, имеющие полимерно-порошковое покрытие, обладают высокой стойкостью к всевозможным негативным воздействиям, поэтому срок их службы значительно больше, чем у профнастила, покрытого жидкими составами.

Кстати, о прочности полимерного покрытия говорит еще один факт.

Складированные металлические листы с полимерным покрытием для производства профнастила.

Складированные металлические листы с полимерным покрытием для производства профнастила.

Листы после окрашивания обычно сразу отгружаются потребителям – фирмам, которые уже на местах занимаются изготовлением профнастила. Безусловно, обычно для этого предусматривается транспортировочная защитная упаковка.

Прокатывание металлического листа с защитным полимерным покрытием

Прокатывание металлического листа с защитным полимерным покрытием

Но уже в процессе производства профнастила материал пропускается через вальцы станков, формирующих нужный профиль, то есть металл испытывает при этом немалые нагрузки и внутренние напряжения. Тем не менее, качественное защитное покрытие от такого воздействия нисколько не повреждается.

Разновидности полимерных покрытий

Так как полимерные декоративно-защитные покрытия могут быть разными, есть смысл рассмотреть их особенности. Итак, какими они бывают, и какими качествами обладают

Итак, на кровельный профнастил могут наноситься следующие полимерные покрытия: полиэстер, пурал, матовый полиэстер, PVDF и пластизол.



Лист профнастила с покрытием из полиэстера

Лист профнастила с покрытием из полиэстера

Профилированный лист с подобным покрытием имеет самую доступную цену, поэтому стал наиболее востребованным материалом, как для кровли, так и для возведения заборов и ворот. Полиэстер устойчив к ультрафиолетовым лучам, поэтому практически не меняет первоначального цвета на протяжении долгих лет. Материал стоек к коррозийным процессам и к перепадам температур, но его недостатком является небольшая толщина нанесенного полиэстера, который легко повредить механическим воздействием – тем же процарапыванием.

Перед покупкой этого материала рекомендовано провести эксперимент по проверке качества покрытия. Для этого можно попробовать согнуть краешек листа профнастила – от такого воздействия полиэстер не должен покрываться трещинами или мелкими складками.

  • Матовый полиэстер



Многим больше по душе на «глянец», а матовый цвет

Многим больше по душе на «глянец», а матовый цвет

Матовый полиэстер несколько отличается по составу от глянцевого варианта. Так как покрытие шероховатое, оно рассеивает свет и не дает бликов. Технология такова, что состав наносится неравномерно, поэтому точную толщину слоя определить достаточно сложно. Но в любом случае она получается достаточно большой, и такое покрытие существенно превосходит по поверхностной и противоабразивной прочности глянцевый аналог.

Наглядное сравнение одного цвета профнастила, но в глянцевом и матовом исполнениях

Наглядное сравнение одного цвета профнастила, но в глянцевом и матовом исполнениях

Это качество покрытия позволяет надеяться на более длительный срок эксплуатации кровельного покрытия.

Достаточно часто именно с применением матового полиэстера на поверхности профнастила имитируют фактурные рисунки камня, дерева или же кирпичной кладки.

Пурал — этот защитный мультиполимерный композит, который изготавливается из состава на основе полиуретана с добавлением полиамида и акрила. Он делает кровельный материал более долговечным, пригодным к эксплуатации на протяжении 50-ти лет без потери основных защитных и декоративных качеств.

Пурал наносится толщиной в 50 мкм и имеет отличное сцепление с металлом, поэтому его достаточно сложно повредить, так как он стоек не только к механическим нагрузкам, но и к химическим веществам, к перепадам температур, к разноплановым внешним воздействиям природного или техногенного плана. Поэтому он хорошо подходит для использования в местностях с агрессивной для металла окружающей средой, такой как высокая влажность или загрязненность воздуха промышленными выбросами.

Профнастил с износостойким полимерным покрытием - пуралом

Профнастил с износостойким полимерным покрытием — пуралом

Недостатком профнастила с пураловым покрытием можно назвать его высокую цену, которая в разы превышает стоимость листов, защищенных обычным или матовым полиэстером. Чаще всего профлист, покрытый пуралом, используется именно для кровли или фасадной отделки жилых строений.

Существует два варианта пуралового покрытия – гладкое глянцевое и матовое.

  • Покрытие из пластизола
Лист профнастила с покрытием из пластизола

Лист профнастила с покрытием из пластизола

Пластизол производится из поливинилхлорида с добавлением пластификаторов. Его наносят слоем порядка 200 мкм. Благодаря такой толщине, этот материал обладает высокой стойкостью к механическим и химическим воздействиям, а также к некоторым природным явлениям.

Однако, пластизол имеет существенный недостаток – он плохо реагирует на повышенные температуры, поэтому его не рекомендовано применять в климатических зонах с жарким летним климатом. Кроме того, это защитное покрытие не отличается стойкостью к ультрафиолетовым лучам, поэтому, находясь под их влиянием, достаточно быстро теряет свой первоначальный цвет. Если приобретается профнастил с этим покрытием, то рекомендовано выбирать светлые тона, так как они меньше выгорают на солнце под влиянием ультрафиолетовых лучей, и не так сильно нагреваются.

Защитно-декоративное пластизольное покрытие, имитирующее фактурный рисунок древесины

Защитно-декоративное пластизольное покрытие, имитирующее фактурный рисунок древесины

Многие выбирают профнастил именно с этим защитным покрытием оттого, что он производится с рельефной поверхностью, имитирующей фактурный рисунок различных натуральных материалов, таких, как древесина, срез камня или же поверхность кожи. Подобное оформление обычно имеет матовую поверхность, не дающую бликов, поэтому цвет кажется более глубоким и богатым, что придает материалу респектабельный внешний вид.

Профнастил, покрытый пластизолом, чаще всего используется в холодных регионах с агрессивным климатом или в промышленных зонах, а также там, где наблюдается высокая вероятность механических повреждений кровли от естественных явлений, например, в областях, где часто случаются пылевые бури или выпадение града.

  • Покрытие ПВДФ
Самым износостойким стойким и защищенным является профнастил с покрытием ПВДФ

Самым износостойким стойким и защищенным является профнастил с покрытием ПВДФ

ПВДФ также является композитным покрытием, так как состоит из 20% акрила и 80% — поливинилфторида. Благодаря комплексу этих материалов, металлу обеспечивается наивысшая степень защиты от любых видов воздействий, в том числе и от ультрафиолетовых лучей. Используется такой профнастил для отделки фасадов и покрытия кровли, так как сохраняет свой первоначальный внешний вид на протяжении 45÷50 лет. Металлический лист с покрытием ПВДФ может быть использован в областях с любым климатом, не зависит от особенностей окружающей среды, так как он инертен к промышленным загрязнениям воздуха, а также к влажному, в том числе «солёному» морскому климату.

Как понятно из изложения, все типы упомянутых выше покрытий способны выполнять функции защиты металлического листа, но в разной степени. Приведенная ниже таблица позволяет более наглядно провести сравнение качеств защитно-декоративных покрытий, чтобы потребителю было проще  определиться с выбором:

Свойства покрытияПолиэстерМатовый полиэстерПуралПластизол (ПВХ)ПВДФ (PVDF)
Номинальная толщина покрытия, мкм.25355020027
Толщина полимерного покрытия металла, мкм19233019220
Толщина грунтовки, мкм6122087
Максимальная рабочая температура, °С909010070110
ПоверхностьГладкаяРельефнаяГладкаяРельефнаяГладкая
Срок службы, лет20-3030-4040-5030-5030-40
Составы полимерных покрытийПолиэстерПолиэстерПолиуретан, полиамид и акрилПоливинилхлорид и различные пластификаторыПоливинилфторид – 80%,
акрил – 20%
Ниже в таблице приведены сравнительные оценочные показатели устойчивости покрытий к различным воздействиям (оценки указаны по 5-ти балльной системе). Баллы проставлены на основании результатов проведенного тестирования в лабораториях компаний-производителей подобного материала.
Устойчивость к УФ-излучению33415
Устойчивость к механическому воздействию23453
Устойчивость к химическим воздействиям23445
Устойчивость к агрессивным климатическим условиям34554

Основные критерии выбора профнастила

Выбирая профнастил для кровли, следует опираться на определённые критерии его оценки

Выбирая профнастил для кровли, следует опираться на определённые критерии его оценки

В качестве обобщения всего вышесказанного, имеет смысл выделить моменты, на которые нужно обратить особое внимание при выборе профнастила для обустройства кровли своего дома.

  • Материал должен иметь маркировку «Н», «НС» или «МП-R», и если он выбирается для жилого строения, то будет достаточно средней толщины листа в 0,5÷0,8 мм.
  • Рекомендовано приобретать кровельный материал с порошковым покрытием. Полимер, которым выполнено покрытие, выбирается самостоятельно, с учетом тех особенностей, на которых заострялось внимание выше, принимая в расчет климатические и иные условия региона или даже конкретного населенного пункта.
  • Особое внимание необходимо обратить на качество покрытия профнастила:

— поверхность кровельных листов должна быть ровной, без вмятин и царапин;

— края листов должны иметь ровные срезы, без заусениц;

— защитный цветной полимерный слой должен быть равномерным, без сколов и наплывов;

— при сгибе профлиста его покрытие не должно трескаться, ломаться или собираться складками, а сам лист при разгибании должен легко принимать первоначальную форму.

  • Кроме этого, стоит обратить внимание на гарантию, предоставляемую на материал производителем. Например, в сертификате может быть указан срок эксплуатации профнастила в 30 лет и более, а гарантия дается всего на год или даже полностью отсутствует — в этом случае рекомендовано отказаться от покупки таких изделий.
  • Если предоставляется такая возможность, то самый лучший вариант – приобретать профнастил напрямую у его производителя или же у официальных дилеров – этот момент значительно снизит вероятность приобретения некачественного материала.
  • Кроме этого, стоит учесть и репутацию изготовителя и продавца. Не стоит приобретать профнастил для кровли в небольшом магазине на строительном рынке, так как в этом случае достаточно высок риск нарваться на продукцию недобросовестного изготовителя.
  • По рейтингу производителей можно выделить несколько отечественных и зарубежных компаний, которые заслужили положительные отзывы – это такие российские предприятия, производящие качественную листовую сталь, как «Новолипецкий НЛМК», «Северсталь» и «Магнитогорский ММК», а также европейские изготовители кровельных материалов, которые представляют свою продукцию на российском рынке – «RUUKKI», «Thyssen Krupp», «Arcelor», «Galvex».

Выбирая профнастил, необходимо помнить, что кровельные работы – это достаточно трудоемкий и дорогостоящий процесс, и их обычно осуществляют один раз в несколько десятилетий. Поэтому будет очень неприятно, если придется снова заниматься этим и тратить немалые деньги через год или два из-за некачественного покрытия профнастила, которое может под влиянием природных или иных факторов растрескаться и облезть.

В завершение статьи – познавательный видеосюжет о типах профнастила и его монтаже в качестве кровельного покрытия:

Видео: профнастил – отличное решение для кровельного покрытия дома

stroyday.ru

размер металлопрофиля, выбор в зависимости от применения прокатного листа

Металлопрофилем называют материал для создания закрытых контуров, представляющий защищённый от коррозии стальной лист, имеющий рёбра жёсткости, создающие монотонный повторяющийся узор. Таким узором может быть волна, имитирующая шиферную, или набор трапециевидных профилей, создающих гребень разной высоты и ширины.

Основные параметры металлопрофиля

Если согнуть бумажный лист, то он по ребру получит дополнительную жёсткость и не станет обвисать в руке. Точно так же металлический тонкий лист получает новое качество и вид с каждым новым изгибом. Такое свойство материалов было использовано при производстве профилированного листа, который пропускали через листогибочные пресса и получали новый материал, получивший дополнительную жёсткость.

Такой материал называется металлопрофилем. При этом основой всегда является сталь с антикоррозийным покрытием. В качестве защиты может быть двусторонняя оцинковка или современное покрытие полимерами с окрашиванием наружной поверхности.

Характерными параметрами для использования материала станут:

  • толщина листа;
  • размер волны или гофры по высоте гребня;
  • расстояние между двумя гребнями;
  • состав антикоррозийного покрытия;
  • металлопрофиль размеры листа;
  • особенности проката гофр и толщина нижнего участка.

При этом любой металлопрофиль имеет соответствие ГОСТ для всех видов изделий в зависимости от материала основного слоя. Так, ГОСТ 24045–94 определяет размеры изделия и даёт расшифровку маркировки, которая сопровождает каждую партию материала.

ГОСТ 24045–2010 обозначил требования к Профлисту из оцинкованной стали. ГОСТ 14918–80 даёт основные требования при листе с цинковым покрытием, а ГОСТ 30246–94 создаёт стандартизацию металлопрофиля, виды полимерной антикоррозийной обработкой.

Так как металлопрофиль производится из ленты сплошным полотном, то ширина его стандартна и зависит от ширины стола, а длину можно изменять. Выполнять разрезание можно, как и на более узкие полосы по ширине, так и по заказу производителя работ и согласно проекту длина листа может быть до 14 метров. Стандартным считается лист шириной в 980 и длиной в 1850 мм.

Толщина листа и маркировка металлопрофиля

Толщина основного слоя металла является определяющим показателям при выборе материала. Изготавливается металлопрофиль из листа толщиной от 0,45 до 1,0 мм. От толщины применяемого материала зависит вес одного квадрата материала, его прочностные качества и стоимость.

Прочность и устойчивость металлопроката к внешнему воздействию меняются при различной частоте и глубине профиля материала. Поэтому весь ряд разделяется на категории:

  • н – несущий, означает возможность его использования при укладке кровли;

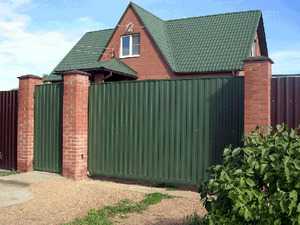

  • с – применяется для стен, заборов и различных перегородок и фальшстен;
  • нс — универсальный материал.

Определяющим в применение материала при одинаковой толщине основания станет высота гребней и их расстояние друг от друга. В маркировке изделий стоящие вслед за буквой цифры указывают на высоту гофры в миллиметрах. Чем показатель больше, тем выше несущая способность листа. При этом минимальным показателем является 20, 44 и больше это гофра для кровельного материала.

Расстояние между гребнями двух профилей называется высотой. Это расстояние определяет частоту гребней и от этого параметра зависит прочность и вес листа. Профлист с редкой гофрой применяется для заборов и внутренних перегородок.

Защитные покрытия металлопрофиля

Основанием Профлиста является сталь. Использовать этот металл можно только после проведения антикоррозийной защиты. Одним из способов является применение ленты из оцинкованной стали. При этом покрытие наносится до поступления на станок для профилирования материала.

Обработка методом напыления или окраска также являются защитным покрытием. При этом окраску необходимо возобновлять по мере разрушения слоя. Наиболее часто применяется в современных условиях двустороннее покрытие стали полимерным материалом при этом с нанесением слоя красящего пигмента в верхний слой. Такое покрытие долговечно и не требует дополнительного ухода.

Размеры металлопрофиля

При выполнении строительных работ задачей проектировщиков является использование материала с минимальным количеством стыковочных швов. Профильный лист может быть разрезан на нужную длину по заказу. И при укладке кровли она может оказаться сплошным ковром без стыковок по скату. Поэтому маркировка листа по ширине имеет два размера. Так, 1060/1000 означает, что габаритный размер листа 1060 мм, а полезный, который следует брать при расчётах нужного количества материала -1000.

Разница идёт за счёт наложения одной гофры для герметичного и прочного соединения. Считая расход материала, следует исходить из полезной площади листа. Она может уменьшиться в том случае, если длины не хватает на закрывание всего ската кровли и придётся укладывать материал внахлёст.

Вывод

Итак, стандартный лист имеет ширину 980 и длину 1850 мм. По заказу на заводе могут выполнить любую продольную нарезку до 14 метров. Можно заказать покрытие определённого цвета или из оцинкованной стали. Материал выбирается по количеству гофр и по высоте гребня, в зависимости от его назначения. Стоимость Профлиста увеличивается в зависимости от толщины основного металла, от веса одного квадратного метра металлопрофиля и рода антикоррозийной защиты.

krovlya.guru

Металлопрофиль для крыши – покрытие и монтаж своими руками, цена и размеры

Любое помещение держится на фундаменте, которое считается его основой. Но чтобы защитить здание, необходимо соорудить надежную крышу, которая будет в полной мере справляться со своей задачей. Подбирая материал для кровли, нужно учитывать все его эксплуатационные особенности, принцип монтажа и стоимость будущего покрытия. Выбрав металлопрофиль, можно быть уверенным, что здание будет надежно защищено.

Профнастил – это строительный материал, который изготовлен из металла в виде листов. Он имеет небольшой вес, высокую прочность. С виду эти листы напоминают обычный шифер, ведь при изготовлении их также гофрируют. Благодаря этому, материал имеет дополнительные ребра жесткости, что дает ему быть более прочным.

Для изготовления металлопрофиля используют оцинкованную сталь, которая должна быть высокого качества. Листы покрывают антикоррозийными материалами, чтобы они были устойчивы перед различными погодными условиями. В зависимости от типа листов и их назначения, они покрываются лакокрасочными и полимерными средствами.

Область применения этого материала достаточно широка. Он используется в строительстве помещений различного назначения и размеров. Это могут быть гаражи, торговые или складские помещения, ангары, заправочные станции и т. п. Также металлопрофиль используют для крыш больших домов, установки заборов, различных каркасных конструкций.

Маркировка и размеры

Стандартные размеры кровельного профнастила

Этот строительный материал имеет свою маркировку. Поэтому, чтобы сделать правильный выбор, нужно разбираться в обозначениях, которые наносит производитель.

Обычно маркировка состоит из 5 элементов, которые несут важную информацию:

  1. На первом месте стоит буква:
    • H – это означает «несущий». Такой профнастил имеет дополнительные ребра жесткости;
    • C – это означает «стеновой». Материал, у которого гофра в виде трапеции;
    • HC – считается универсальным материалом, который можно использовать для любого перекрытия;
  2. Дальше идут цифры, которые указывают высоту профиля в миллиметрах. К примеру, Н65 обозначает, что это несущий металлопрофиль высотою 65 мм.
  3. Третье обозначение показывает толщину листа.
  4. Четвертая маркировка обозначает ширину.
  5. Последняя цифра показывает, какой длины конкретный лист.

Длина материала может быть любой, габариты всегда указывает заказчик. В строительстве обычно используют листы, ширина которых варьируется в рамках 950–1900 мм. Всегда надо учитывать реальную и полезную ширину, ведь монтируется лист внахлест, а это забирает определенное расстояние.

От толщины зависит прочность материала. Стандартная толщина составляет 0,5 мм, но существуют и другие показатели, которые достигают 1 мм. Высотой профнастила считается расстояние между соседними гофрами. Она также может быть разной, это зависит от размеров покрываемой зоны. Но обычно это 15–140 мм.

Виды:

  1. Несущий. С его помощью покрывают большие конструкции. Это дает возможность отказываться от использования несущих кровельных прогонов.
  2. Стеновой. Такой вид используется для перекрытия вертикальных ограждений, стен. Гофра составляет 8–20 мм.
  3. Кровельный. Этот тип используют для покрытия ангаров, крыш, павильонов. Гофра составляет 20–57 мм.

Технология монтажа

Для покрытия крыши металлопрофилем, необходимо сделать обрешетку. Расстояние между соседними брусьями зависит от толщины листов, которая выдерживают разную нагрузку. Чем выше будут показатели, тем реже нужно укладывать брусья.

Для монтажа потребуются следующие материала и инструменты:

  • профнастил;
  • полиэтилен;
  • липкая лента;
  • доски, рейки;
  • ножовка по металлу;
  • саморезы;
  • шуруповерт;

Перед тем как начать крепить листы, необходимо сделать гидроизоляцию каркаса. Чтобы это выполнить, можно воспользоваться полиэтиленом. Его натягивают на стропила, оставляя небольшой горизонтальный провис. Полосы нужно укладывать, делая нахлест минимум 10 см. Стыки между кусками проклеить скотчем. Фиксируется пленка рейками, которые должны быть как минимум 3 см толщиной.

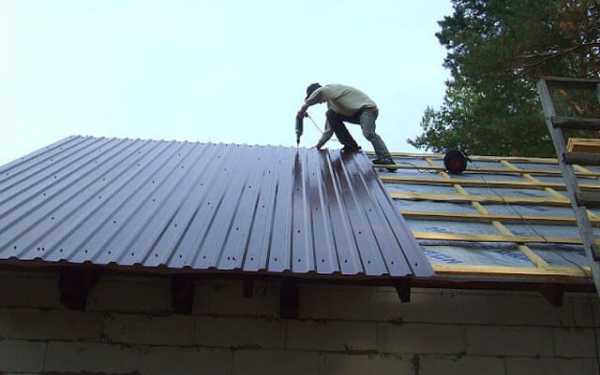

Монтаж кровли начинают с конька и опускаются вниз. Нужно проделать разметку и прибить доски. Также необходимо прикрепить карнизную планку, придерживаясь шага в 20 см.

Пошаговая инструкция:

  1. Листы поднимаются наверх. Чтобы они не упали, необходимо прикрепить рейки, которые будут стоять временно, поддерживая материал.
  2. Монтаж начинают с торца. Нахлест делается в 2 волны по вертикали, по горизонтали – 20 см.
  3. Конек крепится к гребню волны. Чтобы вода не попадала под планку конька, необходимо устанавливать уплотнитель.
  4. Саморезы при креплении необходимо плотно затягивать, но не переусердствовать. Прокладка под шляпкой должна оставаться видимой (примерно 2 мм).
  5. Фиксация должна производиться по каждой волне.
  6. Листы между собой крепятся заклепками, которые должны находиться 2,5 см друг от друга.
  7. При закручивании саморезов необходимо придерживаться перпендикулярности по отношению к кровле. Если делать это под углом, то можно получить протечку.

Нюансы:

  1. Чтобы крепить профнастил, нужно выбирать саморезы с уплотнителем, иначе будут появляться протечки. После вкручивания обязательно проверять крепление.
  2. При работе с металлопрофилем нужно избегать повреждения материала. В этих местах со временем начнет образовываться ржавчина. Если царапины все же появились, то их необходимо прокрасить в тон к цвету покрытия.
  3. По крыше надо ходить в мягкой обуви, которая не будет царапать листы. Также материал нельзя резать болгаркой, сваривать между собою, использовать ножницы для металла при поперечном разрезе (в таких случаях можно воспользоваться электролобзиком).

Преимущества, недостатки и стоимость

К преимуществам профнастила относится:

  1. Основа материла – металлический лист, поэтому он огнестойкий.
  2. Имеет устойчивость к перепадам температур, механическим воздействиям.
  3. Внешний вид не меняется под воздействием солнца.
  4. Наличие различных расцветок, форм.
  5. Легкое крепление, с которым справится даже неопытный мастер.
  6. Небольшой вес листа, что облегчает работу с ним.
  7. Монтаж подразумевает небольшое количество креплений, а это минимизирует появление протечек.
  8. Экологичность.
  9. Срок службы покрытия составляет приблизительно 50 лет.
  10. Небольшая цена, что делает материал доступным.

Недостатки:

  1. Низкая шумоизоляция. Если находится в помещении, когда на улице град или дождь, то будет хорошо слышно удары осадков по крыше. Но такой недостаток можно нейтрализовать, установив шумоизоляцию под металлопрофилем.
  2. Зачастую образовывается конденсат под листами. Такую проблему можно решить, оставив небольшое пространство для вентиляции под листами при установке.
  3. Имеет слабую теплоизоляцию и высокую нагреваемость.

Цена зависит от различных факторов. Первый из них – это толщина листа. Чем толще он будет, тем больше будет его стоимость. Второй фактор – это высота волны. Тут также прямая пропорциональность: чем больше волна, тем выше цена.

Также на цену влияет качество полимерного покрытия. Самым дешевым будет материал с цинковым покрытием, но срок его службы очень маленький. Если говорить о видах, то стеновой профиль считается самым доступным, а самым дорогостоящим является несущий.

Цена будет варьироваться и от производителя. На рынке существует множество фирм, которые давно занимаются изготовлением профнастила. За многие годы они достаточно хорошо себя зарекомендовали. Соответственно их цена будет выше, нежели у других брендов. Но это не всегда говорит о том, что их качество превосходит над всеми остальными.

Советы

Делая покрытие с использованием профилированных листов, необходимо учитывать наклон крыши. При наклоне меньше 15 градусов, необходимо делать нахлест не меньше 20 см. Это обезопасит от попадания влаги. Когда угол свыше 20 градусов, тогда нахлест можно уменьшить до 15 см.

Если речь идет о плоской крыше, тогда нужна дополнительная герметизация стыков (можно воспользоваться силиконовым герметиком).

Лучше всего, когда все материалы куплены у одного производителя. В таком случае не возникнет проблем при стыковке всех составляющих.

Ознакомившись со всеми особенностями такого материала, как металлопрофиль, можно сказать, что он является надежной защитой для любого помещения. Но чтобы добиться наилучшего результата, необходимо учитывать все нюансы при выборе продукта и знать тонкости монтажа. Только тогда крыша из профнастила будет служить долго и качественно.

househill.ru

Размеры листа профнастила для крыши: ширина, длина, рабочая площадь

Профнастил представляет собой тонкий гофрированный листовой материал из оцинкованной стали с защитно-декоративным верхним слоем. Такое изделие широко применяется в качестве кровельного покрытия, а также может быть использовано для устройства чердачного перекрытия, перегородок, монтажа ограждений, несъемной опалубки для фундамента и для решения многих других хозяйственных и строительных задач. Профилированная листовая продукция имеет различные виды и сорта. При этом размеры профнастила разных марок могут существенно отличаться. Поэтому прежде чем приобрести изделие для конкретных нужд, стоит подробно изучить характеристики продукции, а также вопрос о том, как правильно рассчитать необходимое количество материала, учитывая стандартные размеры профлиста и рабочие размеры. Что это за параметры и как их применять на практике разберем подробно далее. Прежде всего, следует разобраться с маркировкой профнастила, ведь именно буквенно-цифровое обозначение как нельзя лучше расскажет об основных характеристиках продукции.

Маркировка профнастила

Подробные сведения о материале, размеры листа профнастила и ряд важных характеристик детально расписаны в ГОСТе 24045-94. Стоит отметить, что в маркировке продукции обязательно должно быть обозначено согласно какому стандарту она производилась. Важные моменты, которые должен знать каждый пользователь, планирующий работать с профлистом, рассмотрим далее. Итак, листовая гофрированная продукция из металла имеет стандартизированную маркировку, то есть на всех идентичных листах обязательно будет проставлена одинаковая отметка. Состоит она из букв кириллического алфавита и арабских цифр. Все отечественные листы профнастила будут маркироваться именно таким образом. Что означают данные символы? Разберем детально на примере.

Основные коды в маркировке

Для примера возьмем такую маркировку: Н-75-0,65-750-14500. Состоит она из пяти групп символов, в которых зашифрован стандартный размер профнастила и его особенности.

  1. Буквы в начале – это обозначение назначения листов. Изделия бывают трех видов:
  • Н – несущий профнастил, чаще всего используется для устройства межэтажных перекрытий и для финишной отделки крыш;
  • С – стеновые листы, применяются для монтажа перегородок, подвесного потолка или для несъемной опалубки;
  • НС – универсальный материал, который можно применять, как для возведения перегородок и ограждений, так и для покрытия кровли.
  1. Цифра после буквы – обозначает высоту гофры в мм, то есть в примере это значение равно 75 мм, также можно приобрести изделие и с меньшей либо большей высотой профиля, например, 8 мм, 21 мм или 130 мм и так далее.
  2. Вторая группа цифр – это обозначение толщины листа в мм. Данный параметр может варьироваться в пределах 0,4-1 мм и зависит от толщины используемого сырья. Наибольшую популярность имеет материал толщиной 0,55-0,7 мм. Делая выбор конкретной продукции, стоит исходить из условий эксплуатации изделия.
  3. Третья группа цифр – это монтажная или полезная ширина профлиста. Как правило, данный параметр на 4-10 см меньше реального, то есть полного размера. Это связано с необходимостью укладывать листы внахлест, как минимум на одну гофру, производитель заранее учитывает данное требование, что и отражено в маркировке. В данном примере монтажная ширина равна 750 мм, в то время как полная ширина профнастила может составлять 800 мм. Вообще, ширина варьируется от 80 см до 1,85 м.
  4. Последние цифры в коде обозначают длину листа. В примере это максимально возможная длина профнастила 14500 мм. Минимальное же значение данного параметра равно 0,4 м. Наиболее востребованным считается материал, длина которого составляет 3, 4 и 6 м. Именно с таким изделием легко работать, он соответствует распространенной длине скатов, то есть не потребуется дополнительная стыковка по высоте и его можно монтировать даже собственными силами.

Так выглядит расшифровка основных параметров профнастила. Разумеется, это далеко не все характеристики, которые могут пригодится при выборе конкретного материала для определенных задач. Маркировка изделий может представлять собой более длинный перечень букв и цифр.

Дополнительные коды в маркировке

На некотором материале могут быть дополнительные буквенные обозначение, например, АЦ или ЭОЦП после последней группы цифр. Обозначают они, что лист имеет определенное покрытие. В частности, это может быть:

  • без обозначения – профнастил из тонколистового оцинкованного металлического проката;
  • А – алюминированное покрытие;
  • АК – алюмокремниевое покрытие;
  • АЦ – алюмоцинковое покрытие;
  • ЭОЦП – электролитическое цинковое покрытие.

Кроме этого, могут быть обозначения дополнительного покрытия из полимеров. Например:

  • МЛ-1202 – полиэфирсиликоновая эмаль;
  • АС-1171 – акрилсиликоновая эмаль;
  • ОД-ХВ-221 – органсдисперсная краска;
  • ЭП-0140 – эпоксидная грунтовка;
  • ПЛ-ХВ-122 – полихлорвиниловый пластикат.

Запомнив основные, дополнительные маркировочные коды и размеры профлиста для крыши, можно смело отправляться в магазин за профнастилом. Однако, выбрать материал может быть не так просто, полезно знать: какой профнастил выбрать для крыши. Ведь кроме перечисленного выше, нужны знания и о том, как данные параметры влияют на эксплуатационные качества. Например, следует знать, что чем больше толщина листа и выше профиль, тем большей жесткостью и прочностью обладает материал. Многие изделия, маркируемые, как несущий профнастил даже имеют дополнительные желобки на гофре, которые позволяют увеличить несущую способность и надежность всей возводимой конструкции.

Чтобы определить, каких именно параметров следует придерживаться, достаточно внимательно изучить господствующие погодные условия в регионе, ведь именно от ветровых и снеговых нагрузок будет зависеть угол наклона ската для профлиста. В свою очередь уклон крыши напрямую влияет на высоту гофры, применяемого профнастила. Например, при угле наклона до 35 градусов, следует приобретать профлисты с высокой гофрой, а при наклоне более 35 градусов, можно использовать материал с небольшой высотой профиля и так далее. Можно сказать, что взаимовлияющих факторов довольно много и каждый из них желательно учесть, изучая и подбирая размер профнастила для крыши. Также существует и огромное разнообразие марок профилированных листов для решения различных задач.

Востребованные виды профлиста

Профнастил активно применяется для кровельных, облицовочных и прочих видов строительных или хозяйственных работ. Однако, для каждой области следует использовать специальные марки изделия и определенные размеры профнастила. К наиболее востребованным на сегодняшний день видам продукции можно отнести 9 разновидностей профилированных листов, которые представлены в таблице.

МаркаНазначениеХарактеристики
Профиль ммТолщина ммМонтажная / Полная ширина смДлина м
С-8Стеновой профнастил, используемый для облицовочных и декоративных работ.80,4-0,6115 / 125до 12
С-10Стеновой профнастил, подходит для облицовочных работ, устройства ограждений, монтажа перегородок.100,45-0,7115 / 125до 12
С-18Стеновой профлист с широким профилем и дополнительными желобками жесткости на каждой волне. Применяется для кровельных, облицовочных работ и для устройства ограждений.180,4-0,7115 / 125до 12
С-21Стеновой профлист, применяемый для устройства перекрытий, монтажа ограждений, для покрытия кровельных систем. Обладает высокой жесткостью и имеет гофру правильной трапециевидной формы.210,4-0,8100 / 125до 12
C-44Стеновой профнастил, широко используемый в качестве материала для кровельных систем. Снабжен ребрами жесткости, позволяющими монтировать конструкции с превосходной надежностью и прочностью.440,65-0,8100 /125до 14,5
НС-35Универсальный профнастил с широким спектром применения. Может использоваться как для устройства ограждений или стеновых конструкций, так и в качестве покрытия для кровли или несъемной опалубки. Снабжен канавками на каждой гофре, шириной 7 мм.350,4-0,8100 / 125до 14
НС-44Универсальный профнастил, предназначен для устройства перекрытий, облицовки стен, монтажа ограждений, а также используемый для покрытий крыш.440,55-0,8100 / 125до 13
Н-57Несущий профлист, применяемый для решения многих строительных задач.570,6-0,875-90 / 110-125до 13
НС-60Универсальный металлопрофиль, за счет своей отменой жесткости и прочности, может использоваться для устройства межэтажных перегородок, в качестве опалубки, для покрытия кровли и так далее.600,65-0,984,5 / 125до 14

Видео по теме:

Размер профнастила для крыши – это необходимый параметр, знать который желательно каждому пользователю, планирующему самостоятельный монтаж кровельных конструкций. Ведь от подбора правильных по характеристикам и размеру изделий зависит, как прочность всей возводимой системы, так и расход бюджета. Ведь если толщина или длина профлиста будут подобраны неверно, например, в меньшую сторону, то придется делать много стыковых швов, а также монтировать более частую обрешетку для профнастила, чтобы покрытие не деформировалась под тяжестью снежных масс и от другого давления. Чтобы не допустить просчетов, рекомендуется заранее составить проект строения, а также рассчитать все оказываемые на него нагрузки. И только с учетом всего этого приступать к выбору профнастила.

Посмотрите еще статьи:

kryshagid.ru

Листы профнастила (металлопрофиля): виды и расшифровка маркировки

Производство профнастила

Профнастил (он же металлопрофиль, профлист) – это профилированный стальной оцинкованный лист, применяемый в качестве кровельного покрытия, несъёмной опалубки, настила несущего перекрытия каркасного здания, устройства ограждения территории, навесов, козырьков, крыш беседок, облицовки наружных стен, создания перегородок, изготовления сэндвич-панелей, обшивки быстровозводимых зданий, ангаров, торговых павильонов, гаражей.

Технология производства металлопрофиля аналогична изготовлению металлочерепицы (подробное описание каждого этапа с оборудованием линии и фото Вы найдёте здесь).

Отличие состоит только в одном шаге: формообразующий станок для производства профнастила придаёт листовому полотну трапециевидный профиль (см. фото).

Профилированный лист, хоть и не обладает таким разнообразием видов, как металлочерепица, но тоже, как говорится, есть из чего выбрать.

Типы профлиста:

По виду декоративного покрытия:

  • Оцинкованный − профилированный лист светло-серого металлического цвета без нанесения декоративных цветных покрытий (часто применяется для обшивки каркаса быстровозводимых зданий, строительных бытовок, ангаров, торговых боксов).

  • Полимерный оцинкованный лист с последующим нанесением цветного (гладкого, тиснёного, матового, глянцевого) декоративного слоя. Это наиболее распространённый вариант отделки профилированных листов. В таком виде профнастил используют для заборов и кровель в частном домостроении. Материал для создания различного типа покрытия металлопрофиля применяют такой же, как и для металлочерепицы (подробные характеристики полимерных слоёв профлиста см. здесь).

  • Printech – разновидность полимерного покрытия, когда на оцинкованный лист методом офсетной печати наносят рисунок, имитирующий породу дерева, камень, кирпич. Такой металлопрофиль применяют для заборов, обшивки стен.

  • Лакокрасочный – вместо полимерного покрытия профнастила наносят слой краски толщиной 40-300 мкм. Покраска металлопрофиля – наихудший из вариантов, т.к. периодически необходимо восстанавливать лакокрасочное покрытие. При этом, если красить листы своими руками, нельзя добиться одинакового по толщине, ровного слоя. К тому же облупившаяся на профлисте краска выглядит неэстетично.

По количеству окрашенных поверхностей:

  • Двухсторонний декоративное покрытие нанесено на лицевую и обратную сторону листа. Такой металлопрофиль используют для конструкций, просматриваемых с обеих сторон (заборы).
  • Односторонний одна сторона – колерованная по системе Ral (рал), другая – серого металлического цвета. Такие профлисты покупают для обшивки стен, кровли.

По назначению:

  • Для забора и облицовки стен (фасада). Стеновой профнастил не несёт особой нагрузки, поэтому имеет малую высоту профиля. Подробно о том, какие листы стоит купить для забора см. здесь.
  • Для крыши. Кровельный металлопрофиль отличается от стенового бóльшей жёсткостью (в связи с необходимостью выдерживать снеговые нагрузки) и способом продольного соединения (нахлёста). Кроме того на внутреннюю поверхность кровельных листов может быть нанесено антиконденсатное покрытие. Подробно о профнастиле для крыши читайте здесь.
  • Для нагруженных перекрытий. Такие листы обладают наибольшей жёсткостью за счёт высоких профилей. Их изготавливают из металла толщиной 0,7-1,3 мм.

Также профнастил различается по размерам и толщине листа, высоте и очертанию профиля. Далее подробно рассмотрим технические характеристики профилированных листов.

Размеры, высота и вес листа металлопрофиля (профнастила)

Для расчёта необходимого количества материалов нужно знать технические характеристики, приведенные в таблице 1.

Таблица 1 – Размеры и другие характеристики профлиста

Наименование параметраЗначение
Полная длина листа0,5-12* м
Полная ширина листа800-1200** мм
Полезная (рабочая) ширина750-1150 мм
Высота профиля (гофры)8-135 мм
Толщина металла основы0,4-1,3 мм
Вес 1 м2 профнастила3,35-12,3 кг
Масса 1 метра длины профнастила3,95-9,85 кг

*Рекомендуем покупать листы длиной до 4 м (для удобства транспортировки и монтажа, а также чтобы не допустить прогибание листов).

** Полная и полезная ширина профильного оцинкованного листа зависит от размера и шага гофрирования.

Как расшифровываются марки профлиста

В своих каталогах компании-производители металлопрофиля маркируют продукцию, но не всегда объясняют, что обозначают различные буквы и цифры в шифре.

Итак, что же Вы можете встретить в названии профнастила, и как это следует понимать:

  • С – символ, указывающий на то, что профлист можно применять только для ненесущих конструкций (заборов, обшивки стен и пр.).
  • Н – так маркируют высокие профили, способные выдерживать значительные нагрузки и подходящие для несущих конструкций (перекрытия, кровли).
  • СН – средние по высоте профили, которые можно использовать для различных целей.
  • Т – европейское обозначение металлопрофиля. Весь профнастил, произведённый по европейским нормам (например, профлисты польской фирмы Blachotrapez) вне зависимости от высоты профиля и назначения (кровельный, стеновой) маркируется через “Т”.

Встерчается также маркировка МП, которая обозначает, что продукцию произвели по ТУ, разработанным для компании “Металл Профиль”. Например, лист МП-20 получают особым способом нанесения (распылением тонким слоем) полимерного покрытия на профиль С-20.

За буквенным обозначением обязательно следует цифра, которая показывает ориентировочную высоту профиля (для некоторых моделей значения совпадают, для других же – нет: например, профнастил С20 российсикого производителя “Grand Line” имеет высоту гофра всего 16,5 мм).

Дальше может быть указано следующее:

  • А – говорит о том, что полимерное покрытие будет нанесено на лицевую сторону.
  • В – полимерный слой по заказу может быть нанесён на обратную сторону листа.
  • R – так обозначают кровельный металлопрофиль. Он отличается от стенового наличием специального “замка” для продольного нахлёста, создающего прочное ветро- и влагонепроницаемое соединение (см. рисунок 1).

Для наглядности приведём чертёж профиля МП-20:

Рисунок 1 – Чертёж профиля МП-20 в вариантах А, В, R

Кроме этого некоторые производители профнастила (компания “Металл Профиль”) для удобства покупателей в маркировке указывают полезную ширину. Тогда обозначение профильного листа выглядит так: НС-35×1000-А (профлист с высотой гофра 35 мм, полезной шириной 1000 мм с полимерным покрытием на лицевой стороне).

Чем ещё отличается продукция разных производителей, рассмотрим ниже.

Профлисты производителя “МеталлПрофиль” востребованы в нашей стране благодаря хорошему качеству, демократичной цене и широкому ассортименту товаров.

В каталоге компании представлен профнастил для забора, облицовки фасада, кровли. Изготавливают металлопрофиль на заводах из оцинкованной стали толщиной 0,4-0,9 мм, наносят полимерное покрытие в цветах каталога Ral (рал).

Также в ассортименте продукции фирмы “Металл Профиль” присутствуют сопутствующие товары:

Прайс-лист на продукцию компании “Металл Профиль” с актуальными ценами и размерами Вы найдёте здесь.

Профлисты российского производителя “Grand Line” (Гранд Лайн)

Также, как и “Металл Профиль”, фирма “Grand Line” в своём ассортименте имеет полный перечень комплектующих и сопутствующих товаров для кровли, фасадов, ограждений.

“Grand Line” выпускает стандартный и фигурный профнастил (с верхней рельефной обрезкой листа для имитации классического штакетного забора), а также модульные ограждения, поставляемые в готовом виде.

Профлисты польской фирмы Blachotrapez относятся к элит-классу, изготавливаются из металла толщиной 0,5-1,3 мм с высотой профиля от 7,2 мм (марка Т8) до 135 мм (марка Т 135). Маркировка польского профнастила с пометкой “plus” говорит об увеличенной ширине листа в сравнении с обычной. Изменение размера обусловлено бóльшей шириной гофра.

Конечно, есть и другие производители профилированных листов. Мы рассмотрели наиболее популярные и востребованные компании, за продукцию которых покупатели “голосуют рублём”.

Мы уверены, что теперь Вы с изготовителями и продавцами профнастила будете говорить на одном языке.

stroiaktiv.by

какой профнастил выбрать для кровли, выбор металлопрофиля, как покрыть профилем, толщина металла

Содержание:

Традиционно шифер был наиболее востребованным кровельным материалом еще до недавнего времени. Однако сейчас на рынке стройматериалов появилось совершенно новое кровельное покрытие – профнастил. Он отличается повышенной прочностью, долговечностью и декоративностью. В данной статье мы попробуем разобраться, какой профнастил на крышу лучше выбрать из предложенных на рынке разновидностей материала.


Одним из преимуществ профильного листа для перекрытия крыши является его цветовое разнообразие, а также существенная вариативность по толщине и размерам. Долговечность материала обеспечивается полимерным покрытием или специальным составом.

Преимущества профнастила

Высокий спрос на кровельный металлопрофиль обусловлен его преимуществами в сравнении с прочими типами материалов.

К основным достоинствам материала можно отнести:

  • Приемлемая цена, которая становится немаловажным аргументом в пользу профнастила.
  • Вариативность расцветки, что позволяет гармонично вписать кровлю в общий ландшафт участка – фактор, играющий не последнюю роль во время принятия решения, какой выбрать профлист для кровли.
  • Экологичность – данный критерий имеет большое значение в последнее время.
  • Разнообразие финишной отделки и защитного покрытия – покупатели имеют возможность подобрать металлопрофиль даже без полимерного слоя.
  • Один лист профнастила имеет длину в 12 м, так что его обычно хватает для перекрытия скатов практически любой длины без горизонтальных швов.
  • Материал удобен в установке, следовательно, для выполнения кровельных работ достаточно пригласить всего одного помощника.

Разновидности профлиста, применяемого в строительстве

Перед тем, как выбрать профнастил для кровли, желательно изучить разновидности материала, поскольку из него сооружают не только крыши, но и стеновые перегородки, ограждения и ворота.


Принята такая маркировка профнастила:

  • Литера «Н» указывается на несущем варианте металлопрофиля, используемом для перекрытия крыши и выполнения кровельного настила между этажами.
  • Маркировка « НС» свидетельствует о том, что материал является универсальным, то есть может применяться в качестве кровельного покрытия, а также декорирования стен и монтажа ограждений.
  • Буква «С» означает, что профнастил может использоваться только для обшивки стен.

Факторами, определяющими, какой металлопрофиль лучше для крыши, являются также такие технические параметры, как толщина металла, высота волны, характеристики гнутого профиля в форме трапеции.

Какой лучше выбрать

Обратите внимание, что толщина металла профнастила и высота гофры влияют на общую прочность и жесткость материала. В продаже можно найти профлист с высотой гофры в пределах 10-114 мм. Читайте также: “Какие есть виды профлиста для кровли, характеристики, как выбрать подходящий материал”.

Что касается толщины металла для кровли, то этот показатель колеблется в пределах 0,1-0,8 мм.

Определяясь, какой выбрать металлопрофиль для крыши, стоит обратить внимание еще и на разновидность защитного слоя.


Профнастил с цинковым покрытием может стать вполне приемлемым вариантом для хозяйственных построек, например гаража или сарая. Такой материал способен отражать ультрафиолет, следовательно, он меньше раскаляется в жаркую погоду. Кроме того, цена на него вполне приемлемая. Тем не менее, он недостаточно декоративен, так что в жилищном строительстве используется довольно редко. Примечательно, что цинковое покрытие наносится на обе стороны профлиста благодаря специальной технологии производства.

Алюмокремниевое защитное покрытие, нанесенное на металлопрофиль, позволяет ему эффективно противостоять воздействию внешних факторов. Подобный материал является довольно прочным и долговечным.

При изготовлении холоднокатаного профильного листа наносят комбинированное покрытие из алюминия и цинка. Однако подобная защита все же не настолько надежная, как предыдущий вид. Данный материал отличается меньшей устойчивостью к воздействию агрессивной среды и влажности, а также менее прочен.


Если одним из определяющих факторов в принятии решения, какой выбрать профлист для крыши, является декоративная составляющая, то лучше остановиться на материале с цветным полимерным покрытием.

Полимерные компоненты могут быть такими:

  • Полиэстер не отличается длительным сроком службы и со временем начинает отставать от профиля, однако, придает материалу декоративность.
  • Поливинил дифторид – обеспечивает материалу высокие качественные характеристики. Металлопрофиль с таким покрытием отличается стойкостью к ультрафиолетовому излучению и химическому воздействию, следовательно, является наиболее долговечным среди всех вариантов материалов. Тем не менее, такой профнастил стоит весьма недешево.
  • Пурал – материал, аналогичный поливинил дифториду, поэтому прочностные характеристики у него весьма схожи. Вместе с тем, профлист с таким покрытием стоит несколько дешевле предыдущего вида.

Качество профиля для кровли крыш в целом обусловлено его строением. Прежде всего, стальную гофрированную заготовку покрывают одним из вариантов антикоррозионной защиты. Поверх нее листы вскрывают специальным хроматным слоем, благодаря которому все последующие слои покрытия хорошо схватятся с основой.

На следующем этапе профнастил грунтуют, после чего обрабатывают декоративным финишным полимерным покрытием. При этом подобрать оптимальную расцветку к окружающей обстановке и общему экстерьеру дома достаточно просто.

Чтобы совместить и зафиксировать металлопрофильные листы на обрешетке кровли, понадобится:

  • Закупить специальные саморезы, совместимые с цветовой гаммой профлиста.
  • В местах крепления саморезов в профлисте необходимо просверлить отверстия. В них далее будут вкручиваться саморезы, используя шуруповерт со специальной насадкой.

Изготовление сэндвич панелей из профлиста

Сэндвич панели активно применяются в случаях, когда необходимо утеплить скатные крыши, обшить каркасные стеновые перегородки. Для этих целей профнастил подходит как нельзя лучше.

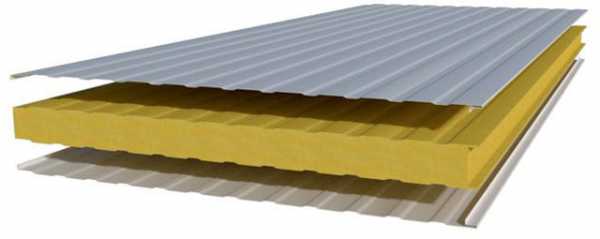

По строению сэндвич панели представляют собой два внешних слоя металлопрофиля, между которыми проложен утепляющий материал. Внутренний утепляющий слой можно выполнить из пенополистирола, пенополиуретана или базальтовой минеральной ваты. Если речь идет о сэндвич панелях для крыши, то внешняя сторона, которая будет выходить на улицу, изготавливается из металла профилей несущего типа, с высотой гофры в пределах 140-160 мм. Внутреннюю часть таких панелей обшивают ровными профлистами, например, стенового типа.


Нередко сэндвич панели состоят не из двух, а из трех слоев. Такая конструкция оптимально подходит для оборудования внутренней части чердачных помещений. Примечательно, что благодаря особому строению, трехслойные сэндвич панели могут одновременно обеспечить и утепление, и звукоизоляцию, и качественное кровельное покрытие.

Применение тонкого металлопрофиля в качестве кровельного материала будет обязательно сопряжено с работами по утеплению крыши. Особенно актуальным это становится в регионах с суровым климатом. В данном случае сэндвич панели позволят обойтись без дополнительных работ, поскольку их конструкция уже предусматривает решение всех возможных задач.

Выбирая, какой профлист лучше для крыши, стоит остановиться на материалах, оснащенных замковыми соединениями. Как правило, такие замки – это волна на металлопрофиле, на которой нет слоя утепляющего материала.


Таким образом, можно выделить несколько положительных характеристик кровельного материала этого типа:

  • многофункциональность – решает сразу несколько задач, в частности, перекрытие внешней стороны крыши и внутренняя отделка чердачного помещения;
  • экономия средств – нет необходимости закупать отдельно разные типы материалов для кровельных работ;
  • жаропрочность – особенно те варианты, внутри которых уложена минеральная вата;
  • удобство установки;
  • малая масса – позволяет существенно снизить нагрузку на несущие конструкции.

Стоит отметить, что сэндвич панели с успехом используются не только для перекрытия крыш, но и в качестве утепляющего слоя для стен в помещениях жилого, производственного и хозяйственного назначения.

Взаимосвязь между уклонами скатов крыши и количеством кровельного материала

В процессе строительства учесть важно не только, какой профиль для крыши лучше, но и каким будет уклон скатов, чтобы осадки свободно стекали с поверхности кровли и не задерживались на ней. Уклон ската крыши будет влиять на толщину нахлеста, с которым нужно укладывать соседние листы профнастила, если длины одного листа не хватает для перекрытия крыши от конькового прогона до свеса.

В частности, при угле наклона скатов до 10º укладку отдельных листов металлопрофиля выполняют с нахлестом 30 см, обработав места стыков герметиком, чтобы предотвратить протекание. Угол наклона в пределах 10-15º требует нахлеста кусков профнастила шириной от 20 см. Если же уклон крыши находится в диапазоне 15-30º, то ширину нахлеста можно снизить до 17 мм. А если скаты будут еще круче, то хватит и 10-15 см перекрытия.


При использовании профнастила для перекрытия крыш рекомендуется делать уклон не менее 20 градусов. Если же необходимо заменить кровельный материал на готовой крыше, а ее переоборудование признано нецелесообразным, угол наклона должен составлять не ниже 10 градусов. При этом швы необходимо обработать герметиком.

Обратите внимание, что в тех случаях, когда угол наклона скатов не превышает 10 градусов, укладку профнастила в ширину необходимо осуществлять с нахлестом в две волны.

Методика укладки металлопрофиля для кровли

После того как вы определились, какой профнастил лучше для крыши гаража, можно приступать непосредственно к его монтажу.

Последовательность работ выглядит таким образом:

  • Поверх стропильной системы для крепления кровельного профлиста укладывается обрешетка. Размер ячейки будет зависеть от крутизны ската. В случаях, когда уклон крыши не превышает 10 градусов, обустраивают сплошную обрешетку. Ширина шага между доской обрешетки увеличивается по мере роста крутизны уклона. Как правило, для ската со средним уклоном шаг обрешетки составляет 45 см, а если угол наклона больше 30 градусов, то 60 см.
  • Под обрешеткой необходимо застелить слой гидроизоляционной пленки. К стропилам эта пленка будет прикреплена тонкими рейками, именуемыми контробрешеткой. Для защиты древесины от гниения и поражения грибком, ее необходимо обработать антисептиками.
  • Под 90 градусов рейкам контробрешетки прибивают основную обрешетку под профнастил с нужным шагом.
  • Перед тем, как покрыть гараж профлистом, следует еще раз проверить диагонали скатов. В случае расхождений длины, нужно ее подкорректировать путем прибавления дополнительных реек обрешетки.
  • Начинать укладку следует с нижней торцевой части крыши, если длины 1 листа металлопрофиля не хватает для вертикального ряда. Дальнейшее продвижение выполняется по желанию мастера – слева направо или наоборот. При этом монтаж следующего вертикального ряда начинают с той же стороны, что и первый. Как вариант, применяется ступенчатая укладка.
  • Не стоит сразу делать капитальную фиксацию стартового листа металлопрофиля. Сперва его нужно подровнять следующим листом по волне и карнизом, так что прикручивают его поначалу на один саморез.
  • Второй лист укладывают с нахлестом на первый, после чего в нижней части волны их скрепляют с шагом в 35-40 см.
  • Не стоит слишком сильно затягивать саморезы, чтобы избежать деформации металла.
  • Не стоит наступать на профлисты вовремя крепления, чтобы они не прогнулись. Удобно работать на специальной лестнице, которую фиксируют на коньки крыши и периодически передвигают.


Определившись с параметрами металлического профнастила – расцветкой, толщиной металла, высотой гофры и финишным покрытием, нужно заняться расчетами количества материала. При этом нужно учитывать уклон скатов, величину кровли, а также размеры листов металлопрофиля. Таким образом, вы сможете приобрести необходимое количество материала, не переплачивая за излишки.



kryshadoma.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
